VENC Debug SOP

REVISION HISTORY

Revision No.
Description
 Date
1.0
  • Initial release
    		•  02/22/2024

    前言

    本文阅读对象为FAE及软件开发相关人员，旨在介绍开发过程中遇到VENC(H264/H265/Jpeg编码)相关问题时，如何对一些常见问题进行初步分析与排查，以及怀疑是SDK问题时需要提供的相关信息与执行命令。

    1. Debug常用的基本操作和命令

    1.1 proc echo 命令

    功能
    Dump input buffer
    命令 echo dump_in [ChnId] [num] [dump_path] > /proc/mi_modules/mi_venc/mi_venc[DevID]
    参数说明 [ChnId]：通道号
    [num]：需要dump_in的总张数
    [dump_path]：保存文件的路径
    [DevID]：设备号，0 表示H264/H265编码，8表示Jpe
    举例 echo dump_in 0 10 /mnt > /proc/mi_modules/mi_venc/mi_venc0
    功能
    Dump output stream
    命令 echo dump_out [ChnId] [num] [dump_path] > /proc/mi_modules/mi_venc/mi_venc[DevID]
    参数说明 [ChnId]：通道号
    [num]：需要dump_out的总张数
    [dump_path]：保存文件的路径
    [DevID]：设备号，0 表示H264/H265编码，8表示Jpe
    举例 echo dump_out 0 100 /mnt > /proc/mi_modules/mi_venc/mi_venc0
    功能
    Drop/Release the corresponding channel output task
    命令 echo drop_out [ChnId] [Status] > /proc/mi_modules/mi_venc/mi_venc[DevID]
    参数说明 [ChnId]：通道号,为a时代表所有通道
    [Status]：
    r : release the corresponding channel output task
    d : drop the corresponding channel output task
    [DevID]：设备号，0 表示H264/H265编码，8表示Jpe
    举例 echo drop_out 0 d > /proc/mi_modules/mi_venc/mi_venc0
    说明：drop channel 0 output task
    echo drop_out 0 r > /proc/mi_modules/mi_venc/mi_venc0
    说明：release channel 0 output task
    echo drop_out a d > /proc/mi_modules/mi_venc/mi_venc0
    说明：drop the whole channel output task
    echo drop_out a r > /proc/mi_modules/mi_venc/mi_venc0
    说明: release the whole channel output task
    功能
    Drop/Release the corresponding channel input task
    命令 echo drop_in [ChnId] [Status] > /proc/mi_modules/mi_venc/mi_venc[DevID]
    参数说明 [ChnId]：通道号,为a时代表所有通道
    [Status]：
    r : release the corresponding channel input task
    d : drop the corresponding channel input task
    [DevID]：设备号，0 表示H264/H265编码，8表示Jpe
    举例 echo drop_in 0 d > /proc/mi_modules/mi_venc/mi_venc0
    说明：drop channel 0 input task
    echo drop_in 0 r > /proc/mi_modules/mi_venc/mi_venc0
    说明：release channel 0 input task
    echo drop_in a d > /proc/mi_modules/mi_venc/mi_venc0
    说明：drop the whole channel input task
    echo drop_in a r > /proc/mi_modules/mi_venc/mi_venc0
    说明: release the whole channel input task
    功能
    动态修改Venc Sdk打印等级
    命令 echo [log_level] > proc/mi_modules/mi_venc/debug_level
    参数说明 [log_level]：log等级，取值范围[2,7]，默认是2，值越大打印越多
    举例 echo 7 > proc/mi_modules/mi_venc/debug_level

    1.2 proc cat 命令

    功能
    命令
    获取编码Proc h264/5 Pipline信息 cat /proc/mi_modules/mi_venc/mi_venc0
    获取编码Proc Jpe Pipline信息 cat /proc/mi_modules/mi_venc/mi_venc8
    获取编码Proc 额外的Hal Device信息 cat /proc/mi_modules/mi_venc/debug_hal/dev_info
    获取编码Proc 额外的Hal Channel信息 cat /proc/mi_modules/mi_venc/debug_hal/ctx_info
    获取编码H264/H265 Clk信息 cat /proc/mi_modules/mi_venc/debug_hal/ven_clock*
    获取编码Jpe Clk信息 cat /proc/mi_modules/mi_venc/debug_hal/jpe_clock

    1.3 其它说明

    1. proc中截图说明可能会因为版本迭代有小差异，请只关注红色框部分
    2. H264/5码流是否花屏可使用VLC播放或者码流分析工具 Intel Video Pro Analyzer，JPE则使用正常图片工具即可。
    3. 找Venc Owner分析请尽可能提供：a.所有的proc cat 命令，并且连续执行3次 b.串口log和Kmsg c.前级SCL的proc d.Pipline

    2. 常见问题基本分析

    2.1 码流花屏

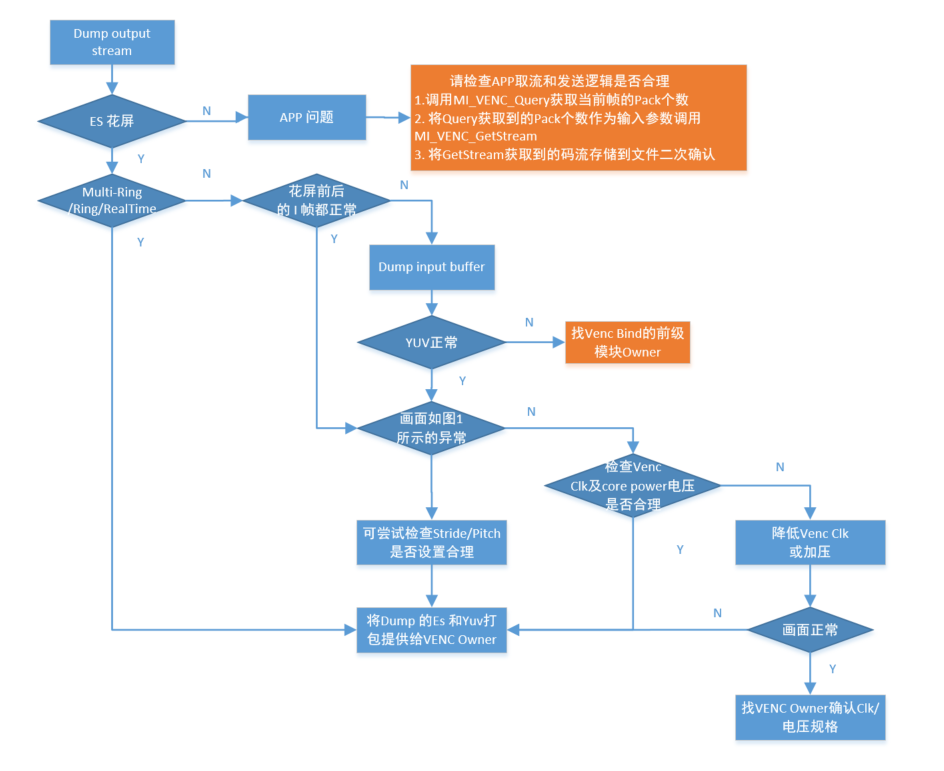

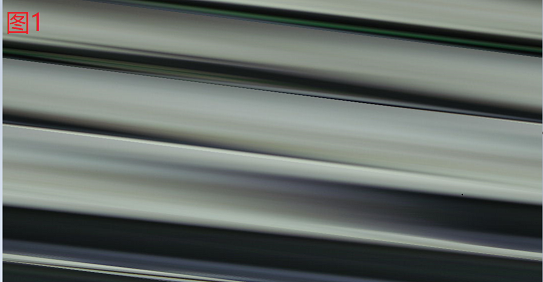

    debug 流程参考图如下：

    此处的码流花屏不包括马赛克效应，因为编码本身是有损的，如果码率低画质差原理上就可能出现马赛克。

    2.2 播放无流

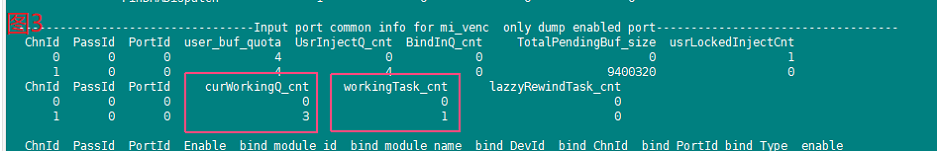

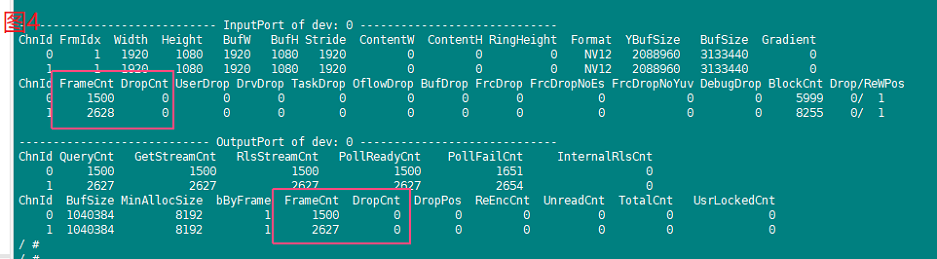

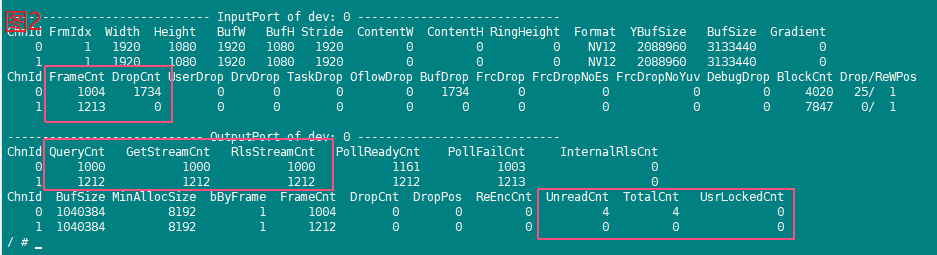

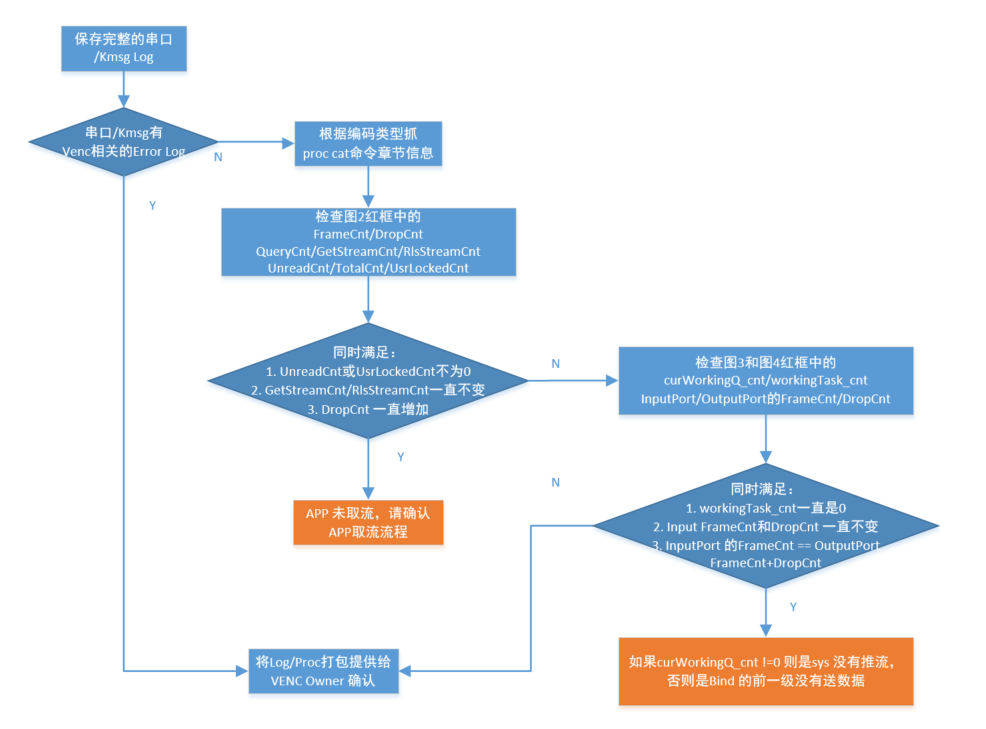

    debug 流程参考图如下：

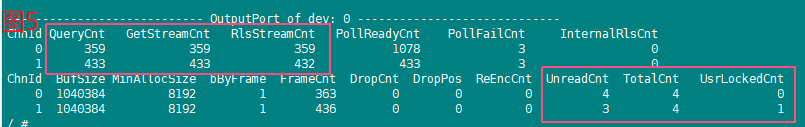

    2.3 帧率异常

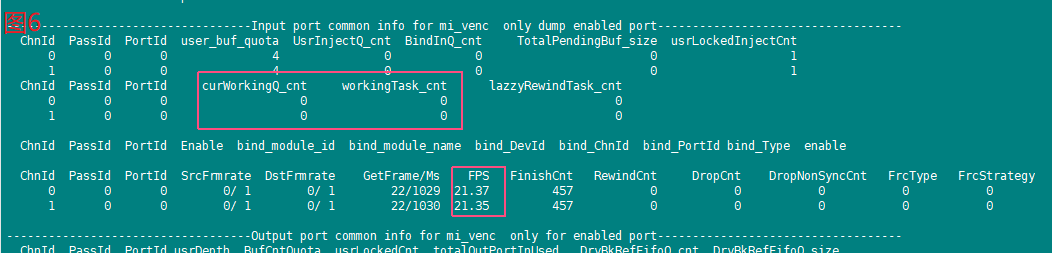

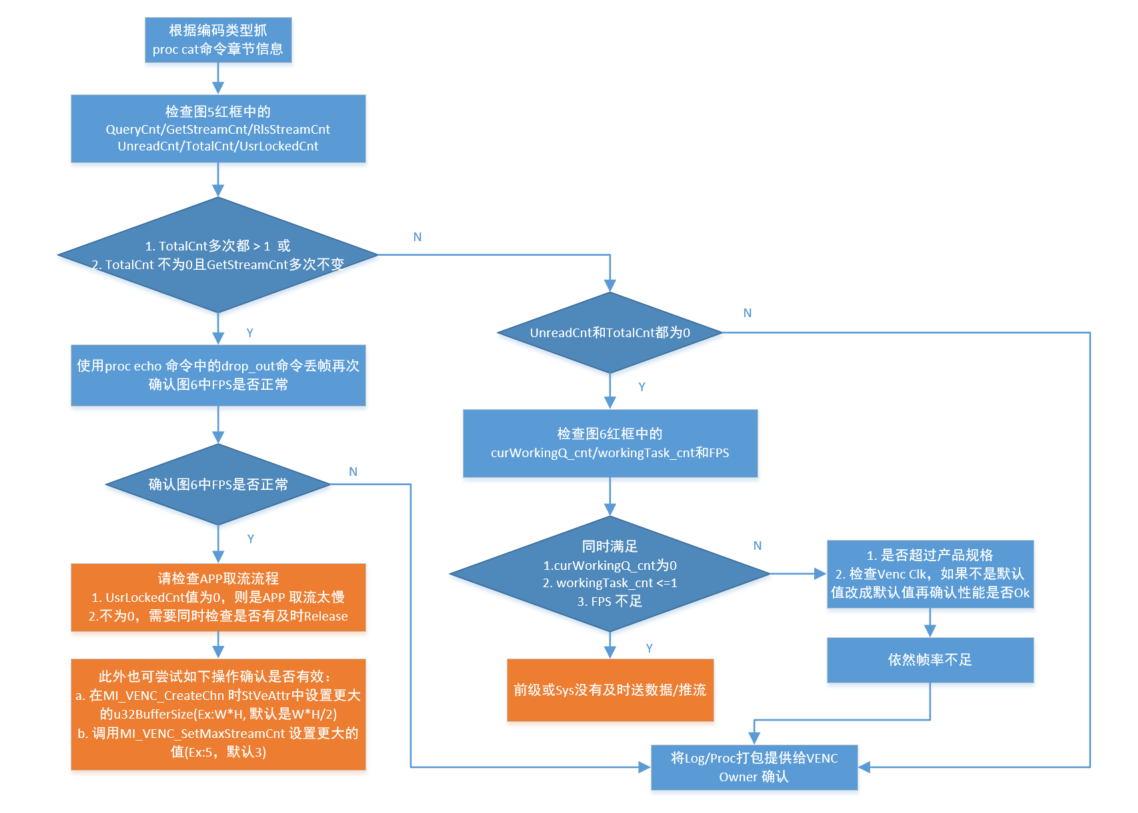

    debug 流程参考图如下：

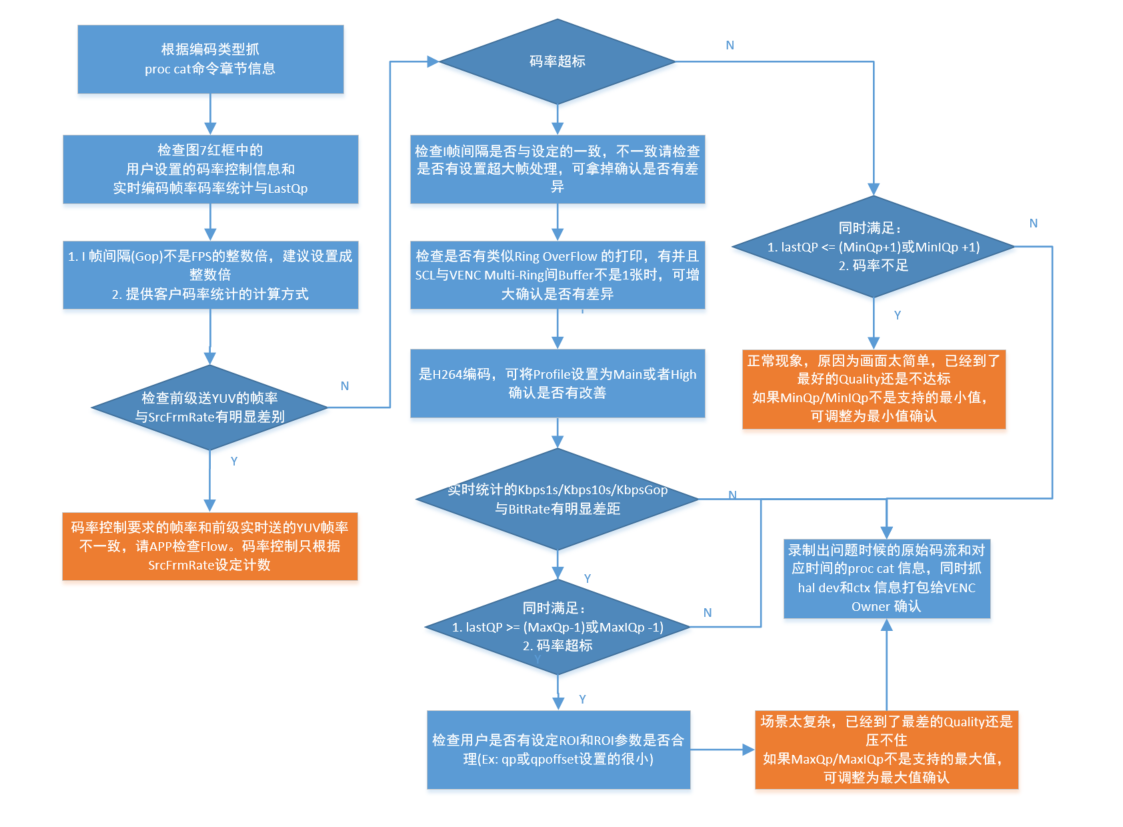

    2.4 码率不足或超标

    debug 流程参考图如下：

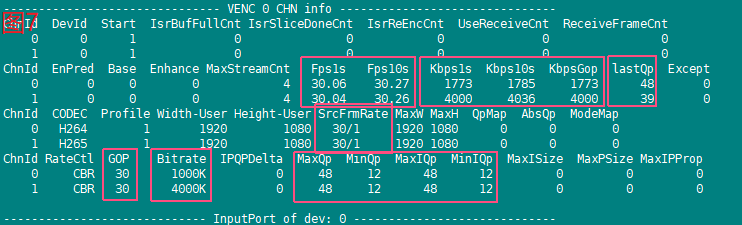

    流程参考图中检查实时码率需要注意： 1. 只有CBR存在不足的状况，其它码率控制方式只有超标。 2. Kbps1s/Kbps10 H264/5存在因为I帧间隔(Gop)设定差异出现包含I帧时偏大，不包含则偏小的状况。尽量以Gop为准，为了准确KbpsGop统计时如果Gop设定超过6s，会强制按2s统计 3. JPE没有P帧的概念，直接看Kbps1s即可。

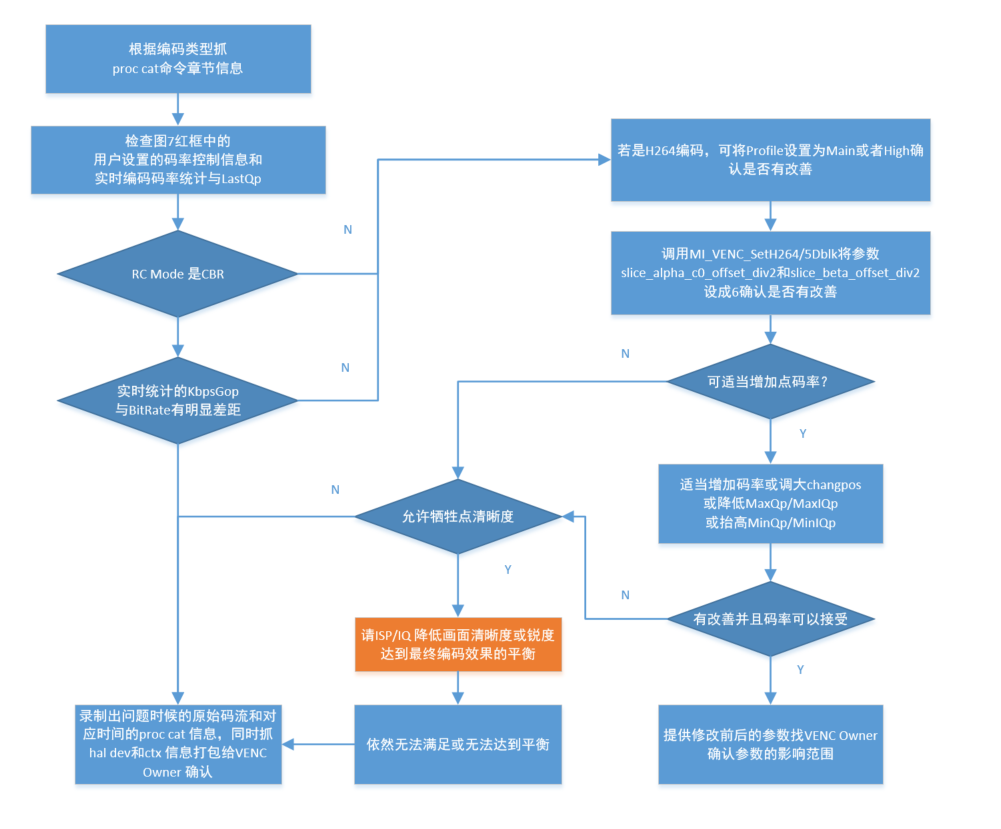

    2.5 马赛克效应

    debug 流程参考图如下：

    2.6 I帧Size太大

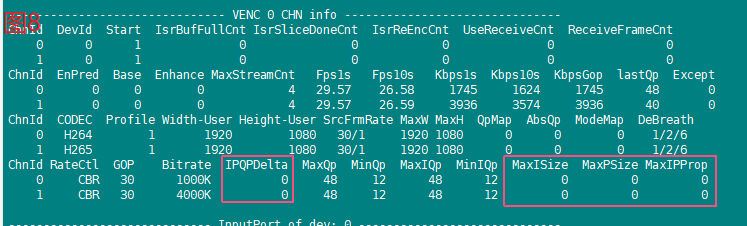

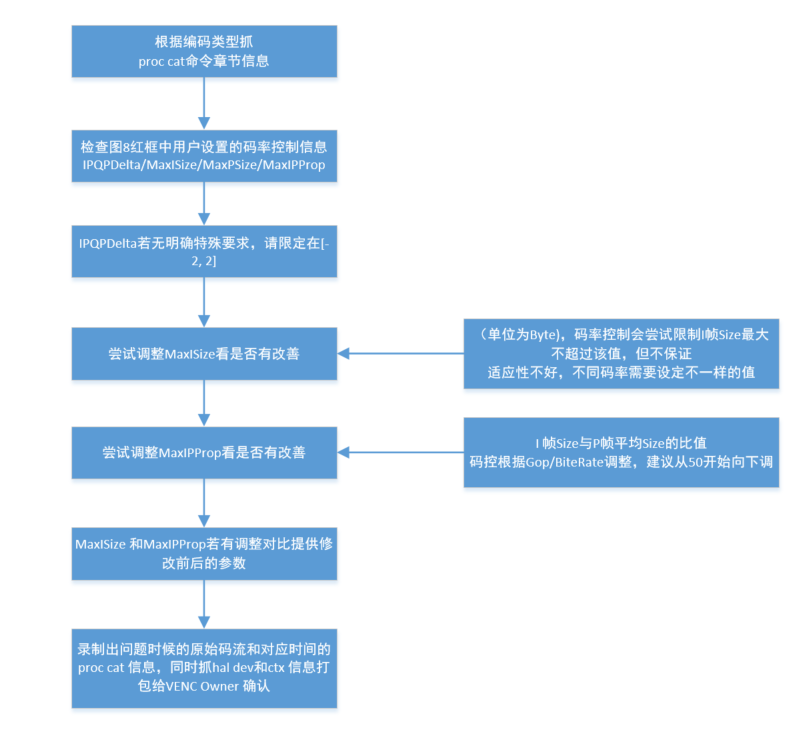

    debug 流程参考图如下：

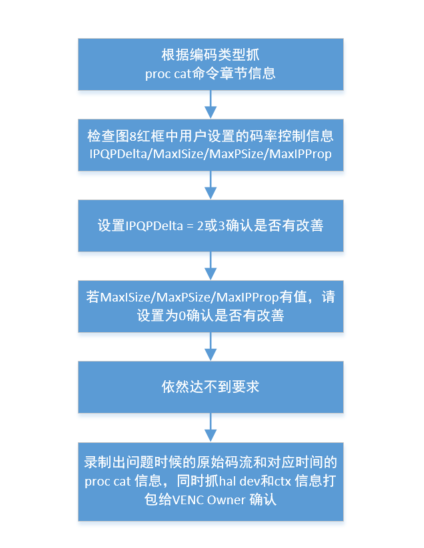

    2.7 呼吸效应

    debug 流程参考图如下：

    2.8 颜色有色差

    请调用API MI_VENC_SetH264Trans/MI_VENC_SetH265Trans将参数s32ChromaQpIndexOffset设置为负数(Ex:-12/-6)确认是否有改善。
