SGS VAD 算法使用参考¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	03/27/2024
1.01	Add Json API description	12/09/2024
1.02	Update file description and copyright	04/25/2025
1.03	Add note of sampling rate	05/08/2025
1.04	Remove copyright	05/14/2025
1.05	Corrected format	10/28/2025
1.1	Modified API return value and update description of Chapter 1	11/25/2025
1.2	Add IaaVad_GetResult API and remove vad_result param from IaaVad_Run	12/03/2025

1. 概述¶

1.1. 算法说明¶

语音活动检测算法（Voice Activity Detection, VAD）算法是通过对输入语音进行处理，检测当前输入是否有语音活动的功能。

1.2. 基本结构¶

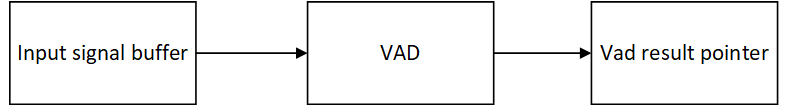

当VAD算法配置好内存、完成参数初始化与设定后，VAD只需要输入讯号Buffer，并将输入讯号Buffer按设定参数与算法处理后，将侦测结果输出到VAD输出结果指针。

1.3. 功能介绍¶

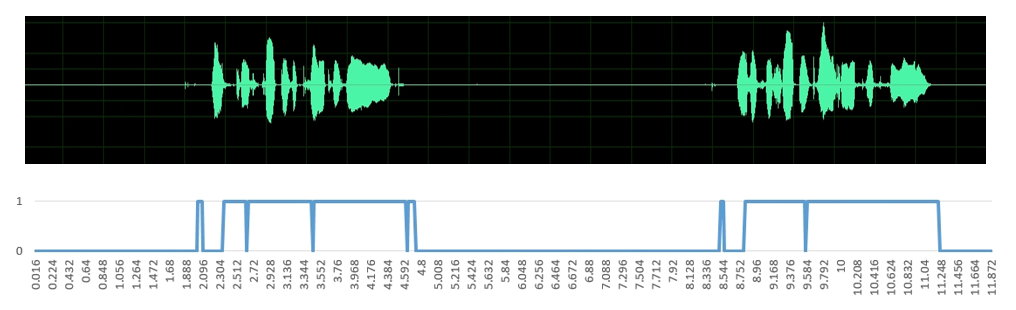

语音检测 :

检测声音中含有语音活动的区间。

1.4. 应用场景¶

在通讯系统中，可以判断用户是否正在讲话，在静音时降低带宽使用量等低功耗应用。抑或者可以透过判断是否为语音片段来降低处理音频的运算量，只处理真正有语音的片段。

1.5. 芯片差异说明¶

在不同系列芯片，目前VAD算法效果上没有差异。

1.6. 实例介绍¶

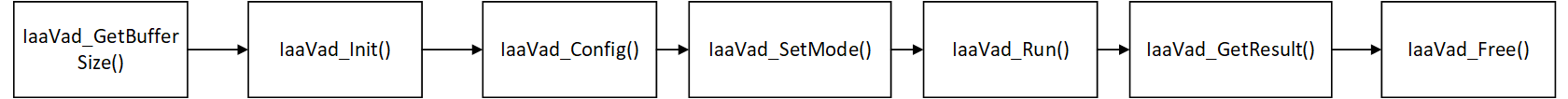

使用VAD API获取VAD算法运行需要的内存大小、初始化VAD算法handle、配置参数至VAD算法handle、配置运行模式至VAD算法handle、运行VAD算法与释放VAD算法资源。

    #include <stdio.h>
    #include <string.h>
    #include <time.h>
    #include <stdlib.h>
    #ifndef OS_WINDOWS
    #include <sys/ioctl.h>
    #endif
    #include <sys/types.h>
    #include <sys/stat.h>
    #include <sys/time.h>

    #include "AudioVadProcess.h"


    #define USE_MALLOC   (1)
    unsigned int WorkingBuffer2[1] = {0};

    typedef unsigned char               uint8;
    typedef unsigned short              uint16;
    typedef unsigned long               uint32;

    float AVERAGE_RUN(int a)
    {
        static unsigned int num = 0;
        static float avg = 0;
        if(num == 0) avg = 0;
        num++;
        avg = avg + ((float)a - avg) / ((float)num);
        return avg;
    }
    unsigned int _OsCounterGetMs(void)
    {
        struct  timeval t1;
        gettimeofday(&t1,NULL);
        unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec );
        return T;
    }


    int main(int argc, char *argv[])
    {
        short input[1024];
        char input_file[512];
        unsigned int T0, T1;
        float avg = 0;
        int counter=0;
        int mode = 1;
        int vad_result=0;
    #if USE_MALLOC
        char *working_buf_ptr = (char*)malloc(IaaVad_GetBufferSize());
    #else
        char working_buf_ptr[512*100*2];
    #endif

        FILE * fin;
        int ret1;

        VAD_HANDLE handle;
        VadInit vad_init;
        VadConfig vad_config;

        int PN=128;

        vad_init.point_number = PN;
        vad_init.channel = 1;
        vad_init.sample_rate = IAA_VAD_SAMPLE_RATE_8000;

        vad_config.vote_frame = 100;
        vad_config.sensitivity = VAD_SEN_HIGH;
        handle = IaaVad_Init((char *)working_buf_ptr, &vad_init);
        if(handle==NULL)
        {
            printf("VAD init error\r\n");
            return -1;
        }
        else
        {
            printf("VAD init succeed\r\n");
        }

        if(IaaVad_Config(handle, &vad_config))
        {
            printf("Config Error!");
            return -1;
        }
        if(IaaVad_SetMode(handle, mode))
        {
            printf("Config Error!");
            return -1;
        }
        if(argc < 2)
            sprintf(input_file,"%s","./../sample/data/merge_test3.wav");
        else
            strcpy(input_file, argv[1]);

        fin = fopen(input_file, "rb");
        if(!fin)
        {
            printf("the input file %s could not be open\n",input_file);
            return -1;
        }
        fread(input, sizeof(char), 44, fin); // read header 44 bytes
        while(fread(input, sizeof(short), vad_init.point_number*vad_init.channel, fin))
        {

            counter++;
            T0  = (long)_OsCounterGetMs();
            ret1 = IaaVad_Run(handle, input);
            IaaVad_GetResult(handle, &vad_result);
            T1  = (long)_OsCounterGetMs();
            avg += (T1 - T0);

            if(counter%1000== 999)
            {
                printf("counter = %d\n", counter);
                printf("current time = %f\t", (float)counter*PN/vad_init.sample_rate);
                printf("vad result = %d\t",vad_result);
                printf("process time = %lu(us)\n",(long)(T1 - T0));
            }

            if(ret1 < 0)
            {
                printf("Error occured in Voice Activity Detection\n");
                break;
            }

        }
        avg /= counter;
        printf("AVG is %.2f us\n",avg);
        IaaVad_Free(handle);
        free(working_buf_ptr);
        fclose(fin);

        printf("Done\n");
    return 0;
    }

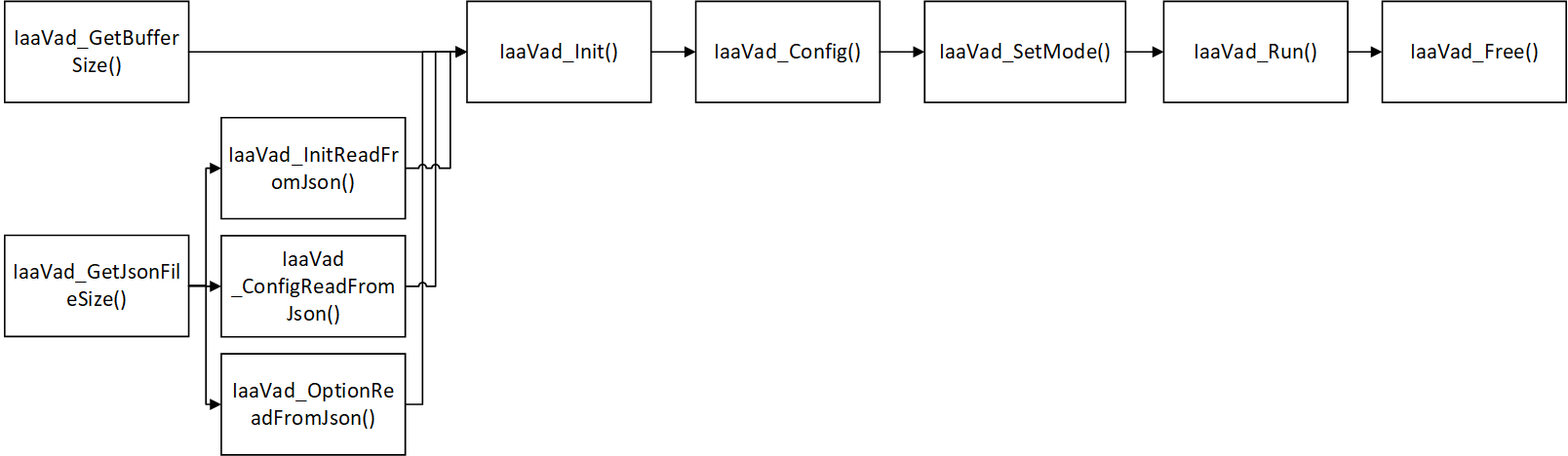

使用VAD API读取VAD json档参数、获取VAD算法运行需要的内存大小、初始化VAD算法handle、配置参数至VAD算法handle、配置运行模式至VAD算法handle、运行VAD算法与释放VAD算法资源。

    #include <stdio.h>
    #include <string.h>
    #include <time.h>
    #include <stdlib.h>
    #ifndef OS_WINDOWS
    #include <sys/ioctl.h>
    #endif
    #include <sys/types.h>
    #include <sys/stat.h>
    #include <sys/time.h>

    #include "AudioVadProcess.h"


    #define USE_MALLOC   (1)
    unsigned int WorkingBuffer2[1] = {0};

    typedef unsigned char               uint8;
    typedef unsigned short              uint16;
    typedef unsigned long               uint32;

    float AVERAGE_RUN(int a)
    {
        static unsigned int num = 0;
        static float avg = 0;
        if(num == 0) avg = 0;
        num++;
        avg = avg + ((float)a - avg) / ((float)num);
        return avg;
    }
    unsigned int _OsCounterGetMs(void)
    {
        struct  timeval t1;
        gettimeofday(&t1,NULL);
        unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec );
        return T;
    }


    int main(int argc, char *argv[])
    {
        short input[1024];
        char input_file[512];
        char output_file[512];
        unsigned int T0, T1;
        float avg = 0;
        int counter=0;
        FILE *fin, *fout;
        int ret1;
        int vad_result;

        VAD_HANDLE handle;
        VadInit vad_init;
        VadConfig vad_config;
        VadOption vad_option;
        char vad_para_json_file[512];
        sprintf(vad_para_json_file,"%s","./../sample/data/VadParamJson.json");
        unsigned int vad_para_buffersize = IaaVad_GetJsonFileSize(vad_para_json_file);

    #if USE_MALLOC
        char *working_buf_ptr = (char*)malloc(IaaVad_GetBufferSize());
        char *vad_para_json_buf_ptr = (char*)malloc(vad_para_buffersize);
    #else
        char working_buf_ptr[512*100*2];
        char vad_para_json_buf_ptr[512*100*2];
    #endif

        memset(&vad_init,0,sizeof(VadInit));
        memset(&vad_config,0,sizeof(VadConfig));
        memset(&vad_option,0,sizeof(VadOption));
        ret1 = IaaVad_InitReadFromJson(&vad_init, vad_para_json_buf_ptr, vad_para_json_file, vad_para_buffersize);
        ret1 = IaaVad_ConfigReadFromJson(&vad_config, vad_para_json_buf_ptr, vad_para_json_file, vad_para_buffersize);
        ret1 = IaaVad_OptionReadFromJson(&vad_option, vad_para_json_buf_ptr, vad_para_json_file, vad_para_buffersize);


        handle = IaaVad_Init((char *)working_buf_ptr, &vad_init);
        if(handle==NULL)
        {
            printf("VAD init error\r\n");
            return -1;
        }
        else
        {
            printf("VAD init succeed\r\n");
        }

        if(IaaVad_Config(handle, &vad_config))
        {
            printf("Config Error!");
            return -1;
        }
        if(IaaVad_SetMode(handle, vad_option.mode))
        {
            printf("Config Error!");
            return -1;
        }
        if(argc < 2)
            sprintf(input_file,"%s","./../sample/data/merge_test3.wav");
        else
            strcpy(input_file, argv[1]);

        sprintf(output_file,"%s","./../sample/data/VAD_result.txt");

        fin = fopen(input_file, "rb");
        if(!fin)
        {
            printf("the input file %s could not be open\n",input_file);
            return -1;
        }

        fout = fopen(output_file, "w");
            if(!fin)
        {
            printf("the output file %s could not be open\n",output_file);
            return -1;
        }

        fread(input, sizeof(char), 44, fin); // read header 44 bytes
        fprintf(fout,"%s\t%s\n","time","vad result");
        while(fread(input, sizeof(short), vad_init.point_number*vad_init.channel, fin))
        {

        counter++;
        T0  = (long)_OsCounterGetMs();
        ret1 = IaaVad_Run(handle, input);
        IaaVad_GetResult(handle, &vad_result);
        T1  = (long)_OsCounterGetMs();
        avg += (T1 - T0);

        if(counter%1000== 999)
        {
            printf("counter = %d\n", counter);
            printf("current time = %f\t", (float)counter*vad_init.point_number/vad_init.sample_rate);
            printf("vad result = %d\t",vad_result);
            printf("process time = %lu(us)\n",(long)(T1 - T0));
        }

        fprintf(fout,"%f\t%d\n",(float)counter*vad_init.point_number/vad_init.sample_rate,vad_result);

        if(ret1 < 0)
        {
            printf("Error occured in Voice Activity Detection\n");
            break;
        }

        }
        avg /= counter;
        printf("AVG is %.2f us\n",avg);
        IaaVad_Free(handle);
        free(working_buf_ptr);
        fclose(fin);
        fclose(fout);
        printf("Done\n");
    return 0;
    }

2. API 参考¶

API名称	功能
IaaVad_GetBufferSize	获取VAD算法运行需要的内存大小
IaaVad_Init	初始化VAD算法
IaaVad_Config	设置VAD算法参数
IaaVad_Run	VAD算法处理
IaaVad_Free	释放VAD算法资源
IaaVad_SetMode	VAD运行模式设定
IaaVad_GetJsonFileSize	VAD运行模式设定
IaaVad_InitReadFromJson	配置Json参数到VAD算法的初始化结构体指针
IaaVad_ConfigReadFromJson	配置Json参数到VAD算法的参数结构体指针
IaaVad_OptionReadFromJson	配置Json参数到VAD算法的Option结构体指
IaaVad_GetResult	获取VAD算法结果

2.1. IaaVad_GetBufferSize¶

功能

获取VAD算法运行所需要的内存大小。

语法

unsigned int IaaVad_GetBufferSize(void);

形参

参数名称描述输入/输出

N/A
返回值

返回值为VAD算法运行所需要的内存大小。
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

请参考实例介绍

2.2. IaaVad_Init¶

功能

初始化VAD算法。

语法

VAD_HANDLE IaaVad_Init(char* const working_buffer_address, VadInit *vad_init);

形参

参数名称描述输入/输出

working_buffer_address VAD算法使用的内存地址输入

vad_init VAD算法的初始化结构体指针输入
返回值

返回值结果

非NULL 成功

NULL 失败
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
举例

请参考实例介绍

2.3. IaaVad_Config¶

功能

设置VAD算法参数。

语法

ALGO_VAD_RET IaaVad_Config(VAD_HANDLE handle, VadConfig *vad_config);

形参

参数名称描述输入/输出

handle VAD算法handle 输入

vad_config VAD算法参数设置结构体输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
举例

请参考实例介绍

2.4. IaaVad_Run¶

功能

VAD算法处理函数。

语法

ALGO_VAD_RET IaaVad_Run(VAD_HANDLE handle,short* pss_audio_in);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_in 输入数据指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
举例

请参考实例介绍

2.5. IaaVad_Free¶

功能

释放VAD算法的资源。

语法

ALGO_VAD_RET IaaVad_Free(VAD_HANDLE handle);

形参

参数名称描述输入/输出

handle VAD算法handle 输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

必须先调用IaaVad_Free，再释放供VAD算法所使用的内存。
举例

请参考实例介绍

2.6. IaaVad_SetMode¶

功能

VAD算法运行模式设定。

语法

ALGO_VAD_RET IaaVad_SetMode(VAD_HANDLE handle, int mode);

形参

参数名称描述输入/输出

handle VAD算法handle 输入

mode 不同的VAD算法。 0_{1为不同的传统侦测人声算法。2}3为使用深度学习的人声侦测方式输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
举例

请参考实例介绍

2.7. IaaVad_GetJsonFileSize¶

功能

VAD获取解析Json文件内容所需要的内存大小

语法

unsigned int IaaVad_GetJsonFileSize(char* jsonfile);

形参

参数名称描述输入/输出

jsonfile Json檔名输入
返回值

返回值为解析Json文件内容所需要的内存大小
依赖
- 头文件: AudioVadrocess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

无。
举例

无。

2.8. IaaVad_InitReadFromJson¶

功能

配置Json参数到VAD算法的初始化结构体指针

语法

ALGO_VAD_RET IaaVad_InitReadFromJson(VadInit* vad_init, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
vad_init	VAD算法Init	输入
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

无。
举例

无。

2.9. IaaVad_ConfigReadFromJson¶

功能

配置Json参数到VAD算法的参数结构体指针

语法

ALGO_VAD_RET IaaVad_ConfigReadFromJson(VadConfig* vad_config, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
vad_config	VAD算法Config	输入
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

无。
举例

无。

2.10. IaaVad_OptionReadFromJson¶

功能

配置Json参数到VAD算法的Option结构体指针

语法

ALGO_VAD_RET IaaVad_OptionReadFromJson(VadOption* vad_option, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
vad_option	VAD算法Option	输入
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

无。
举例

无。

2.11. IaaVad_GetResult¶

功能

获取VAD算法结果

语法

ALGO_VAD_RET IaaVad_GetResult(VAD_HANDLE handle, int* vad_result);

形参

参数名称描述输入/输出

handle VAD算法handle 输入

vad_result 语音活动检测结果。 0为无检测到语音活动，1为有检测到语音活动。输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioVadProcess.h
- 库文件: libVAD_LINUX.so/ libVAD_LINUX.a
注意

无。
举例

请参考实例介绍

3. VAD 数据类型¶

VAD模块相关数据类型定义如下：

数据类型	定义
IAA_VAD_SAMPLE_RATE	VAD算法的测采样率类型
VadSensitivity	VAD算法的灵敏度类型
VadInit	VAD算法初始化数据结构体类型
VadConfig	VAD算法参数设置结构体类型
VAD_HANDLE	VAD算法句柄类型
VadOption	VAD算法option设置结构体类型

3.1. IAA_VAD_SAMPLE_RATE¶

说明

定义VAD算法的测采样率类型。

定义

typedef enum {

    IAA_VAD_SAMPLE_RATE_8000  =  8000,

    IAA_VAD_SAMPLE_RATE_16000 = 16000,

    IAA_VAD_SAMPLE_RATE_48000 = 48000,

}IAA_VAD_SAMPLE_RATE;

成员

成员名称描述

IAA_VAD_SAMPLE_RATE_8000 采样率8000Hz

IAA_VAD_SAMPLE_RATE_16000 采样率16000Hz

IAA_VAD_SAMPLE_RATE_48000 采样率48000Hz
注意事项

MODE2 及 MODE3 仅支援 8000Hz 采样率。
相关数据类型及接口

VadInit

3.2. VadSensitivity¶

说明

定义VAD算法的灵敏度类型。

定义

typedef enum {

    VAD_SEN_LOW,

    VAD_SEN_MID,

    VAD_SEN_HIGH,

}VadSensitivity;

成员

成员名称描述

VAD_SEN_LOW 低灵敏度, 较不容易发报

VAD_SEN_MID 中灵敏度

VAD_SEN_HIGH 高灵敏度, 较容易发报
注意事项

无。
相关数据类型及接口

VadConfig

3.3. VadInit¶

说明

定义VAD算法的初始化参数类型。

定义

typedef struct

{

    unsigned int point_number;

    unsigned int channel;

    IAA_VAD_SAMPLE_RATE sample_rate;

}VadInit;

成员

成员名称描述

point_number VAD算法处理一次的采样点数

channel 通道数

sample_rate 采样率，目前支持8k/16k/48k
注意事项

无。
相关数据类型及接口

IaaVad_Init

IaaVad_InitReadFromJson

3.4. VadConfig¶

说明

定义VAD算法的配置参数结构体类型。

定义

typedef struct

{

    unsigned int vote_frame;

    VadSensitivity sensitivity;

}VadConfig;

成员

成员名称描述

vote_frame 在 mode 0 下，最终估算结果所需长度，即延迟帧数。其他模式不受此参数影响。

sensitivity 灵敏度设置
相关数据类型及接口

IaaVad_Config

IaaVad_ConfigReadFromJson

3.5. VAD_HANDLE¶

说明

定义VAD算法的句柄类型。
定义

typedef void* VAD_HANDLE;
成员

无。
注意事项

无。
相关数据类型及接口

IaaVad_Init

IaaVad_Config

IaaVad_Run

IaaVad_Free

IaaVad_SetMode

3.6. VadOption¶

说明

VAD算法Option设置结构体类型

定义

typedef struct{

    int mode;

}VadOption;

成员

成员名称描述

mode 设置VAD运行之算法，用于 IaaVad_SetMode
注意事项

无。
相关数据类型及接口

IaaVad_OptionReadFromJson

4. ERROR CODE¶

VAD API 错误码如表下所示：

错误码	宏定义	描述
0x00000000	ALGO_VAD_RET_SUCCESS	VAD 运行成功
0x10000901	ALGO_VAD_RET_INIT_ERROR	VAD 尚未初始化
0x10000902	ALGO_VAD_RET_INVALID_HANDLE	VAD HANDLE HANDLE无效
0x10000903	ALGO_VAD_RET_INVALID_SAMPLE_RATE	取样频率不支持
0x10000904	ALGO_VAD_RET_INVALID_POINT_NUMBER	每帧点数不支持
0x10000905	ALGO_VAD_RET_INVALID_CHANNEL	通道数不支持
0x10000906	ALGO_VAD_RET_INVALID_CONFIG	错误参数设定
0x10000907	ALGO_VAD_RET_INVALID_MODE	VAD 运行模式设定无效
0x10000908	ALGO_VAD_RET_API_CONFLICT	其他API正在运行
0x10000909	ALGO_VAD_RET_INVALID_CALLING	呼叫API顺序错误
0x10000910	ALGO_VAD_RET_INVALID_JSONFILE	VAD 读取Json档失败

参数名称	描述	输入/输出
working_buffer_address	VAD算法使用的内存地址	输入
vad_init	VAD算法的初始化结构体指针	输入

参数名称	描述	输入/输出
handle	VAD算法handle	输入
vad_config	VAD算法参数设置结构体	输入

参数名称	描述	输入/输出
handle	算法handle	输入
pss_audio_in	输入数据指针	输入

成员名称	描述
IAA_VAD_SAMPLE_RATE_8000	采样率8000Hz
IAA_VAD_SAMPLE_RATE_16000	采样率16000Hz
IAA_VAD_SAMPLE_RATE_48000	采样率48000Hz

成员名称	描述
VAD_SEN_LOW	低灵敏度, 较不容易发报
VAD_SEN_MID	中灵敏度
VAD_SEN_HIGH	高灵敏度, 较容易发报

成员名称	描述
point_number	VAD算法处理一次的采样点数
channel	通道数
sample_rate	采样率，目前支持8k/16k/48k

成员名称	描述
vote_frame	在 mode 0 下，最终估算结果所需长度，即延迟帧数。其他模式不受此参数影响。
sensitivity	灵敏度设置

返回值	结果
非NULL	成功
NULL	失败

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码
