烧录说明¶

1. HW 相关环境准备¶

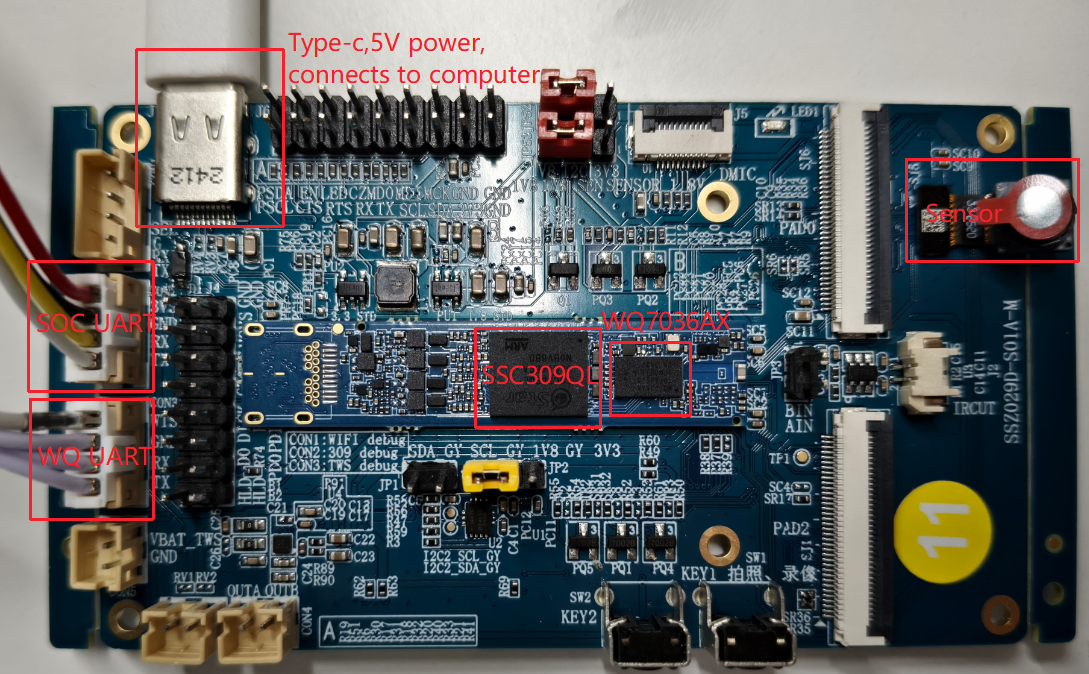

1.1 供电 & DebugUart¶

统一电源: DC 5V，同时支持通过该 USB 口更新主控SSC309QL 的固件
Arm 调试串口: CON10 ARM DBG，TTL电平，默认波特率为: 115200，用于连接主控 SSC309QL 的调试串口
TWS 调试串口: WQ7036AX（蓝牙芯片），CON 11 TWS DBG，用于连接 TWS Soc 的调试或者烧写固件，具体如下图所示

1.2 板子启动方式选择¶

Comake PI D2 板默认是 EMMC 启动方式。

2 主控SSC309QL烧写¶

2.1 USB Factory Tool烧写¶

USB Factory Tool 为Sigmastar空片烧录工具，在编译空片烧录镜像时会一起打包在镜像同级目录下，正常编译生成镜像后可到 image/output/images/Usb_Ufu_Upgrade/exe/这个路径下查看到 USB Factory Tool。

2.1.1非空片烧写¶

需求场景：

已有完整pcb，有usb 接口，确保系统可进入uboot模式

实现原理：

emmc里面已经有uboot。且此份uboot支持device ufu模式下接pc升级，通过执行uboot和pc软件进行交互，完成下载升级。

此模式下要求：emmc里面已有的uboot 本身具备ufu升级能力,uboot下支持ufu命令，默认烧录镜像已开启。具体配置uboot的方法请看3.1 uboot支持升级配置

若emmc非空片，设备上电时不会自动引导Uboot，需要先按住enter键，然后设备上电，在设备进入uboot后在Iford uart串口终端中输入ufu commond命令，然后执行以下步骤。

操作步骤：

按正常流程编译sdk，生成image升级文件

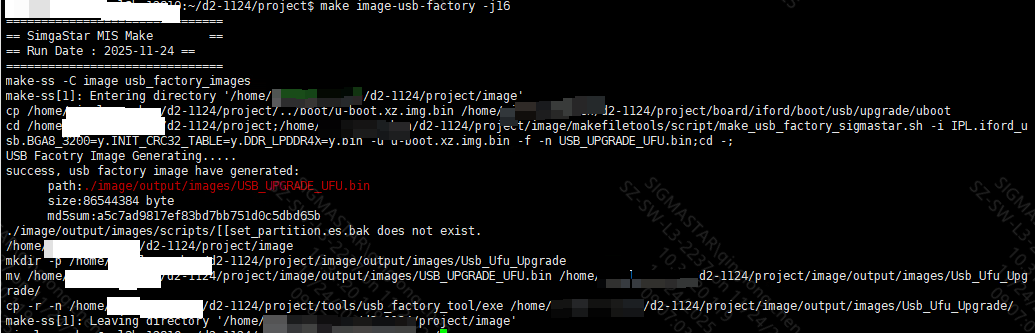

整包sdk编译成功后，执行 make image-usb-factory 制作升级镜像，可在 image/output/images/Usb_Ufu_Upgrade/ 下看到名为 USB_UPGRADE_UFU.bin 的升级文件
打开uboot升级功能的方式有三种，这里推荐第二种，其余三种方式请看3.1 uboot支持升级配置

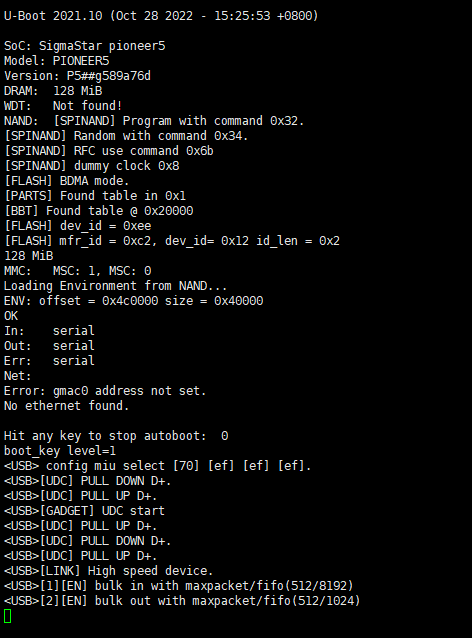

若emmc非空片，设备上电时不会自动引导Uboot，需要先按住enter键，然后设备上电，在设备进入uboot后在Iford uart串口终端中输入ufu commond命令进入device升级模式

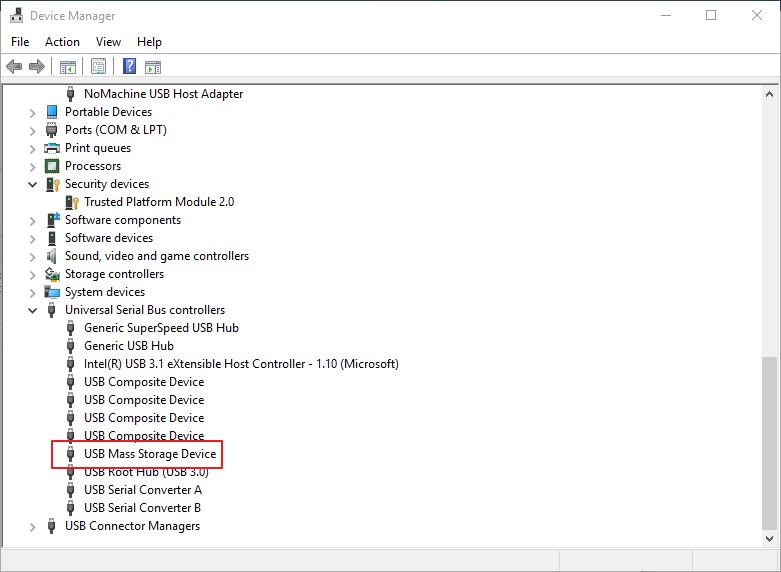

上电，接入usb。可以观察到pc上有接入存储设备

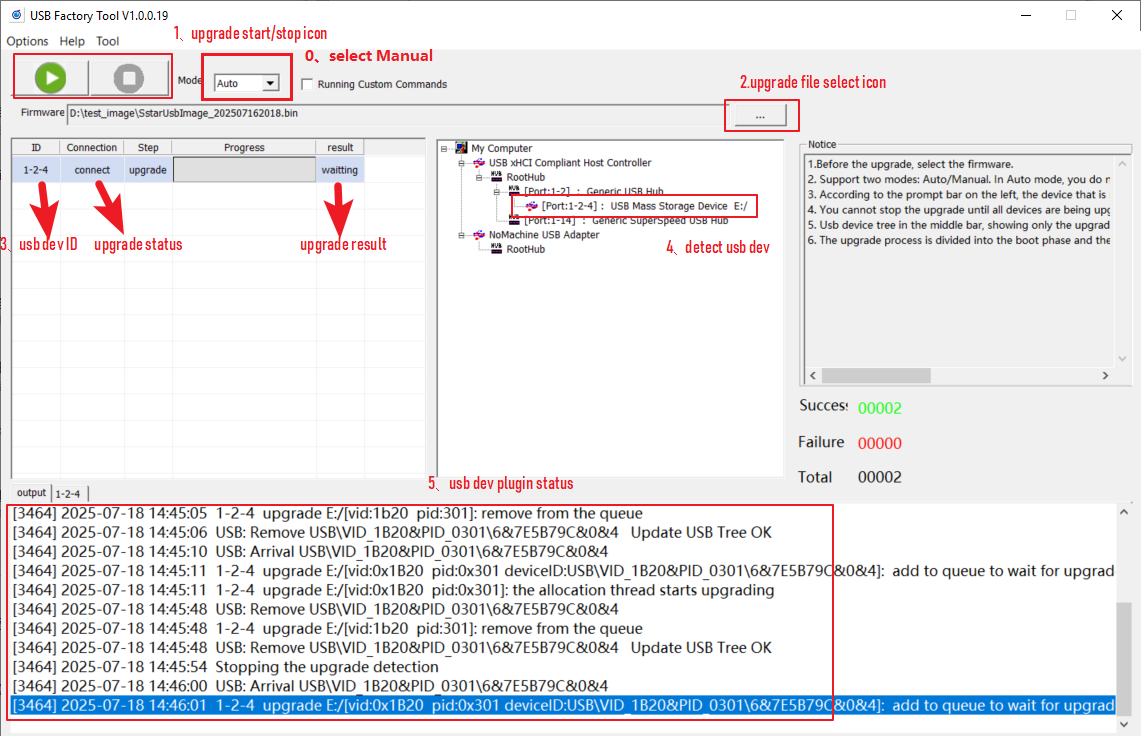

PC通过usbhub连接需要升级的板子(板子flash必须为空片)，在 project/image/output/images/Usb_Ufu_Upgrade/exe/下，选择 USB_Factory_Tool_64_1.0.0.19.exe，打开USB Factory Tool.exe，显示如下：

图上各个ICON功能如下：

0→烧录两种模式
- auto模式，一般来说auto用于产线，可以自动监测设备插入，自动升级
- Manual模式，一般来说用于开发，需要选择某台设备进行升级，需要手动选择升级设备(USB大容量存储设备)，再点击升级按钮
1→升级开始和停止的按钮，需要注意的是停止按钮必须等接上的所有设备升级成功后才能按下；

2→升级包选择按钮：用来选择usb空片的升级包文件；

3→usb设备升级状态和结果显示栏，需要注意的是目前空片升级有两个状态：准备和升级。必须等升级状态成功后才能拔掉usb设备插上另一个usb设备进行升级；

4→显示目前识别到的usb设备

5→Usb设备插入显示状态log

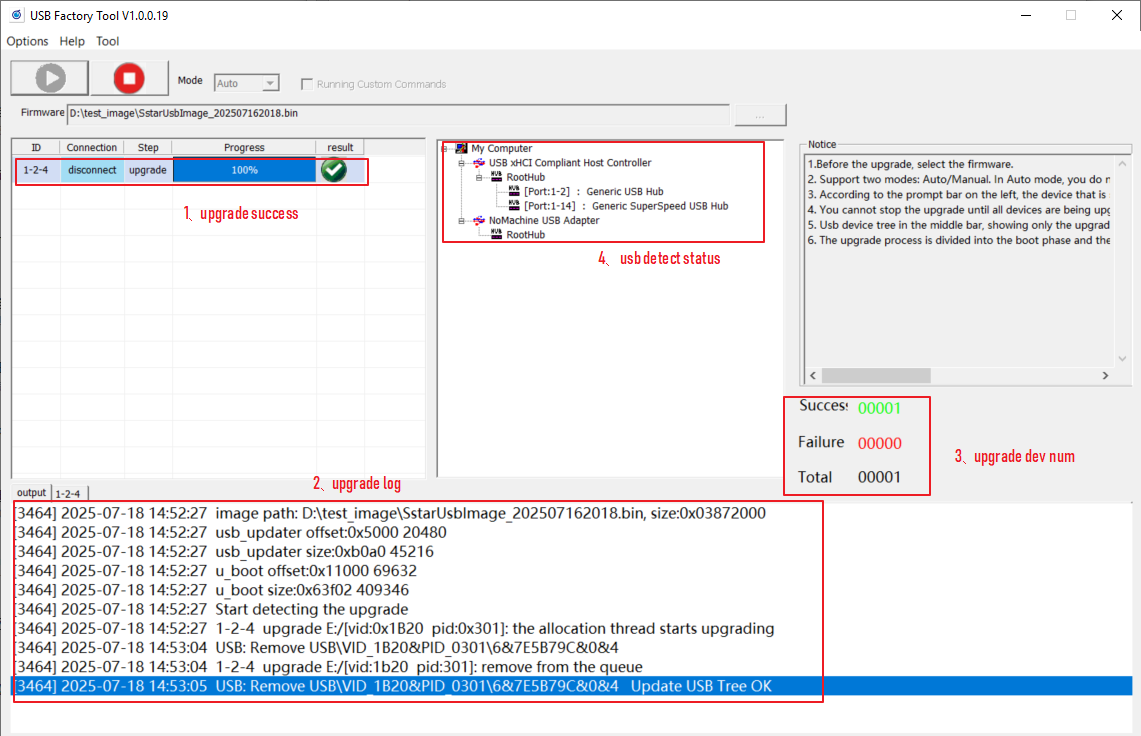

选择好usb升级包文件，等插上的所有设备都识别到后，点击start按钮进行升级，升级完成后的界面如下：

图上各个ICON功能如下：

1→显示每个设备升级的结果；

2→显示每个设备升级的log；

3→显示连接的所有设备个数以及升级的状态；

4→显示检测到的usb设备，需要注意的是升级成功后检测到的usb设备会被移除

根据1→显示的每个设备的升级状态，进行如下操作：
- 升级成功：拔掉对应的设备，插上另一块空片继续进行升级；
- 升级失败：可以尝试插拔一下设备重新升级看是否ok

2.1.2空片烧写¶

若emmc为空片烧录前需要先烧录 TWU1WQ7036（蓝牙芯片） 的镜像，可参考2.2 蓝牙 WQ7036AX 烧录，并且控制 WTS引脚 接3.3V，使能iford usb连接，否则无法正常烧录，可参考图1.1所示的TWS引脚。后续的步骤可参考 2.1.1 非空片烧写的 4，5，6步骤

2.2 OTA升级¶

详情请看OTA升级使用参考

3 蓝牙 WQ7036AX 烧录¶

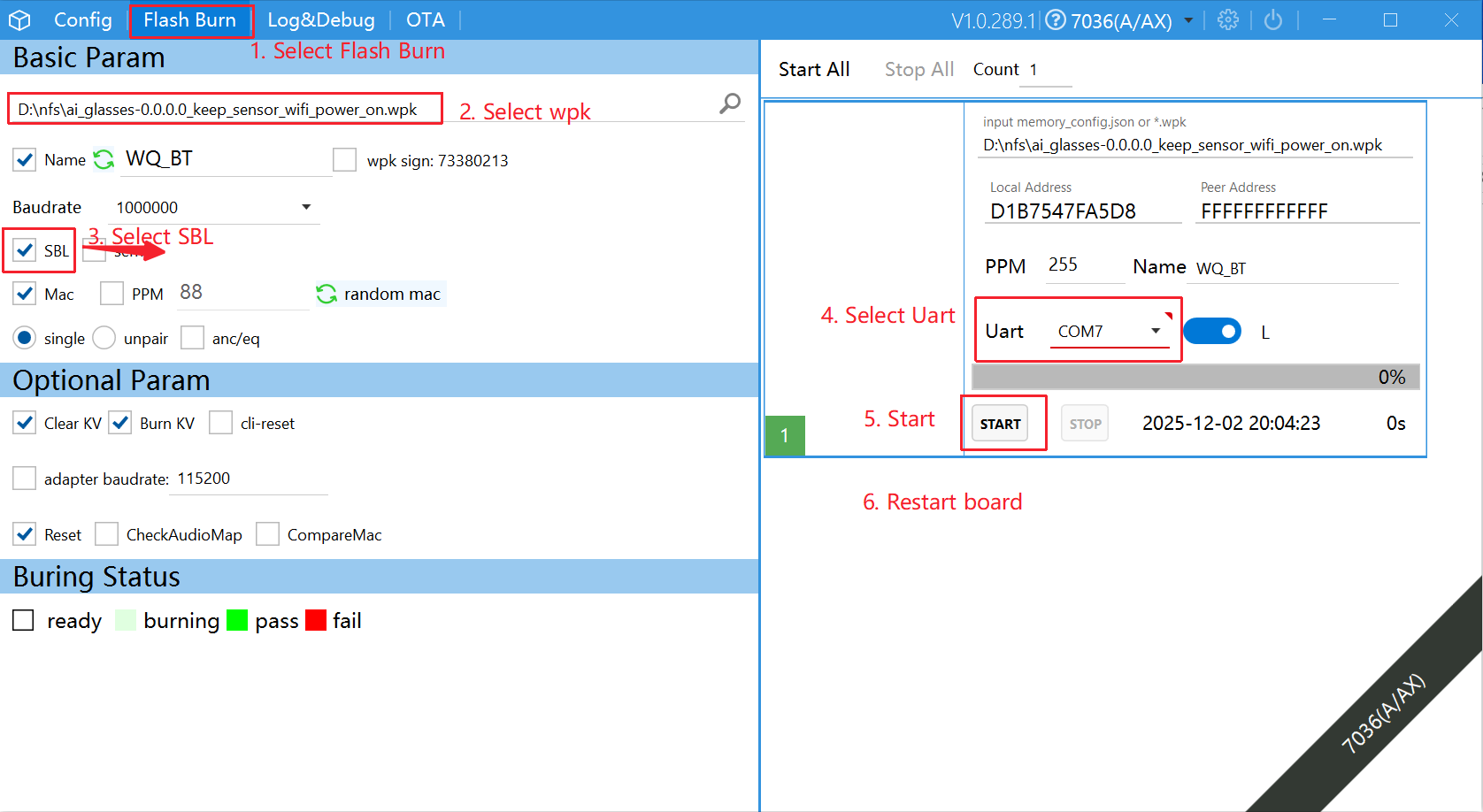

硬件链接可以参考图1.1所示的TWU1WQ接口，注意第一次烧录务必勾选SBL复选框。烧录务必将WTS pin拉高到3.3V。具体烧录步骤如下所示：

选择 Flash Burn
选择需要烧录的固件
选择 SBL
选择对应的串口
点击 Start
注意：点击 Start 按钮后需要给板子重新上电！

4. FAQ¶

4.1 uboot支持升级配置¶

4.1.1 uboot支持升级配置¶

    location:
    Command line interface
        -->SigmaStar cmmon commands
            -->[*] ufu

4.1.2 开启ufu的三种方式¶

方式一：

进入 sdk 的 boot 目录下，输入make menuconfig，按照下面的选择选择 autoboot ufu by env(ota_upgrade_status)

    location:
    Command line interface
        -->SigmaStar cmmon commands
            -->[*] ufu
            -->[*] autoboot ufu by env(ota_upgrade_status)

然后进入板端的uboot模式，设备上电时不会自动引导Uboot，需要先按住enter键，然后设备上电，输入以下命令

setenv ota_upgrade_status 1

saveenv

方式二：

uboot模式下使用输入ufu command可以直接进入device升级模式。

方式三：（通过gpio按键检测进入UFU Mode）

进入 sdk 的 boot 目录下，输入make menuconfig，按照下面的选择选择 autoboot ufu by gpio

    location:
    Command line interface
        -->SigmaStar cmmon commands
            -->[*] ufu
            -->[*] autoboot ufu by gpio

上电开机，开机后uboot检测到按键触发，自动会进入device ufu升级模式。

如果需要指定对应的GPIO，则需要按照以下方法配置，并编译重新烧录uboot。

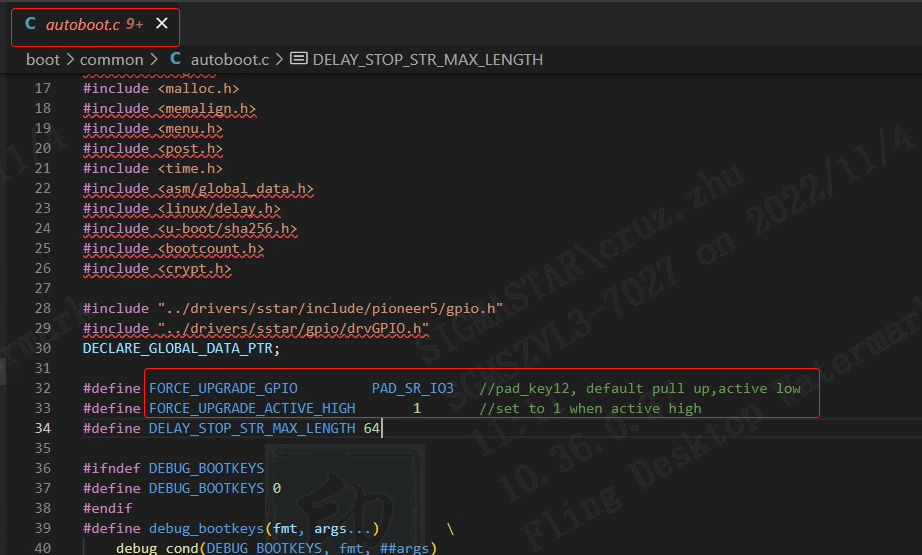

配置指定按键指定状态方法：修改boot/common/autoboot.c下FORCE_UPGRADE_GPIO(指定IO)、FORCE_UPGRADE_ACTIVE_HIGH(指定状态)，具体如下图：

实现原理：通过在uboot启动时，通过检测指定IO的指定状态，选择是否进入ufu mode(device升级模式)，相关代码实现在autoboot.c中，感兴趣可以自行研究。
