STR各阶段耗时debug指南¶

1.STR介绍¶

STR 是 “Suspend to RAM” 的缩写，中文译为 “挂起到内存”。

工作原理：系统休眠时，CPU、外设等非核心部件断电，仅保留内存供电。

核心目的：在不丢失运行状态（如打开的程序、数据）的前提下，最大限度降低功耗。

1.1 STR流程分析¶

1.2 STR 各阶段简介¶

此处只介绍suspend流程，resume流程为相反流程。

1.切换到suspend console（休眠控制台）：

主要是为了确保在休眠过程中，系统的关键信息仍然可以被捕获和查看（设备驱动、系统）。

2.PM_SUSPEND_PREPARE通知

通知所有已注册的设备驱动进行休眠前的准备。设备驱动可以通过实现相应的回调函数来响应此通知，进行必要的状态保存、资源释放等操作，以确保设备能够安全地进入休眠状态。

3.device suspend

遍历系统中所有已注册的设备列表，调用其对应的suspend方法

4.disable secondary cpus

关闭非主CPU。

5.arch suspend disable irqs

关闭全局中断。阻止新的中断被触发，并等待当前正在处理的中断完成。

6.syscore_suspend

调用所有注册到syscore框架中的驱动或模块的挂起回调函数

7.pm_wakeup_pending

监测是否有唤醒事件产生，并根据需要中止休眠流程

8.suspend_ops enter

进入suspend，等待唤醒

STR时间是1S或多S一帧的情况下，SOC有电的时间，此时间可以从侧面反映功耗，为了快速定位STR各阶段耗时，提供以下debug方法。

2.使用方法¶

2.1 步骤¶

第1步：打开pm_stage_profiler功能

第2步：运行STR应用。

第3步：cat kmsg，查看kmsg中的pm_stage_profiler耗时信息。（参考2.3章节中的kmsg信息示例）

# 打开pm_stage_profiler功能
echo 1 > /sys/devices/virtual/sstar/msys/pm_stage_profiler
# 关闭pm_stage_profiler功能
echo 0 > /sys/devices/virtual/sstar/msys/pm_stage_profiler

2.2 各阶段耗时计算方法¶

流程	计算方法	说明
IPL耗时	IPL Total cost	IPL阶段耗时
resume过程耗时	mi_post_suspend_end+ - resume+	resume 流程耗时
APP耗时	mi_suspend_start+ - mi_post_suspend_end+	APP alive的时间
suspend过程耗时	suspend mem - mi_suspend_start+	suspend到硬件实际睡下去的耗时
曝光时间	vif framestart - vif resume	从vif resume到vif framestart为曝光时间
vif做一帧的时间	vif frameend - vif framestart

2.3 举例¶

以单sensor realtime为例：

2.3.1 场景¶

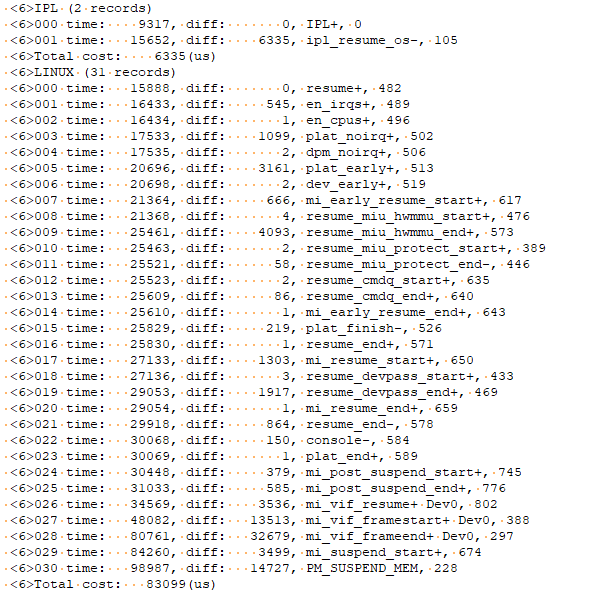

2.3.2 kmsg信息¶

2.3.3 各阶段耗时计算¶

硬件IO上电和下电的耗时可以通过LA测量整体alive时间，然后减去"IPL + Resume + APP + Suspend"的时间

IPL："IPL Total cost" = 6335 us

Resume: "mi_post_suspend_end+ time" - "resume+ time" = 31033 - 15888 = 15145 us

APP: "mi_suspend_start+ time" - "mi_post_suspend_end+ time" = 84260 - 31033 = 53227 us

Suspend: "PM_SUSPEND_MEM time" - "mi_suspend_start+ time" = 98987 - 84260 = 14727 us

曝光时间："mi_vif_framestart+ time" - "mi_vif_resume+ Dev0 time" = 48082 - 34569 = 13513 us

vif做一帧的时间："mi_vif_frameend+ time" - "mi_vif_framestart+ time" = 80761 - 48082 = 32679 us
