点sensor程序说明¶

1. sensor图像显示功能介绍¶

该demo 主要展示了从Sensor到RTSP 整条Pipeline该如何串接，如上图所示，具体支持如下功能：

功能场景：sensor采集到的视频显示到RTSP上
视频流：sensor->vif->isp->scl->venc->rtsp
支持配置双摄
支持配置iqbin的路径

2. 编译环境说明¶

Note

一般默认板端已经打包好了相应程序，因此sample_code程序编译并非必须。你可以直接在板端/customer/sample_code/bin文件夹中找到prog_vif_sensor_demo。如果你没有找到文件或有自己修改程序的需求，可参考如下步骤。

如果没有找到prog_vif_sensor_demo,可以查看\sdk\verify\sample_code\source\iford\vif\sensor_demo\sensor_demo.mk内是否包含APP_REL_PREFIX:= bin,如果没有，可以在sensor_demo.mk补上，这样就会在编译project时一同打包到image中；
在project路径下根据板子（nand/nor，ddr型号等）选择defconfig进行整包编译

例如Comake PI D2型号板子，使用emmc，ddr4的配置，使用以下defconfig，其他板子型号详细参考用户手册

ipc_iford.emmc.glibc-11.1.0-ext4fs.ssc029d.256.bga8_lpddr4x_d2_full_defconfig

在project目录执行以下命令进行编译;

export PATH=/tools/toolchain/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-eabi/bin:/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH

export CROSS_COMPILE=arm-linux-gnueabihf-

export ARCH=arm

make ipc_iford.emmc.glibc-11.1.0-ext4fs.ssc029d.256.bga8_lpddr4x_d2_full_defconfig

make clean && make image -j8
如有修改程序的需求，可以cd进到sdk/verify/sample_code目录执行make clean && make source/iford/vif/sensor_demo进行编译;
到sample_code/out/arm/app/prog_vif_sensor_demo获取可执行文件;
将可执行文件prog_vif_sensor_demo放到板子/customer/sample_code/bin路径上，修改权限777。

3. 运行环境说明¶

3.1 单sensor运行环境说明¶

板端环境

单Sensor有两种接法，一种是默认SJ5 IMX681 SENSOR，另外一种是SJ6接 IMX681 SENSOR，使用SJ6/SJ1需要改动硬件，详情参考 Comake Pi D2 硬件说明 中3.15 MIPI01 PAD2 2LANE接口(SJ1)的说明。

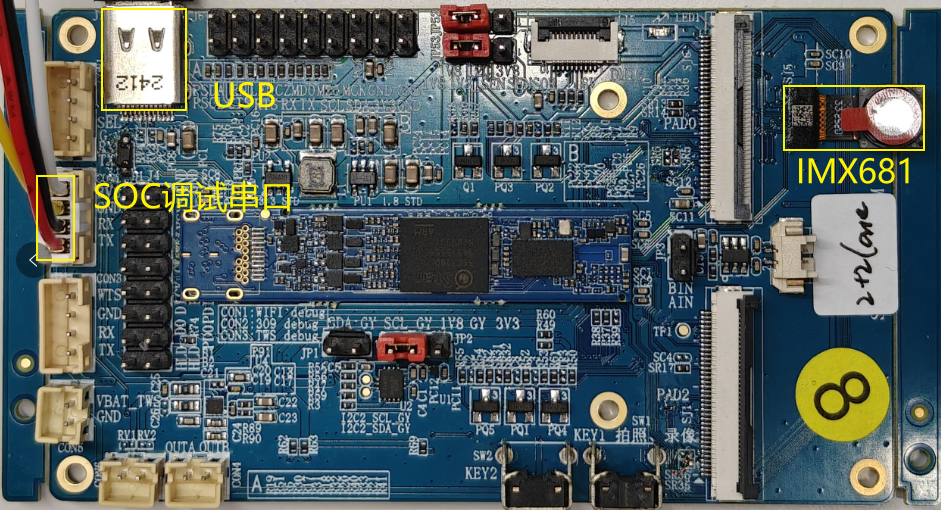

SJ5连接Sensor如下图所示

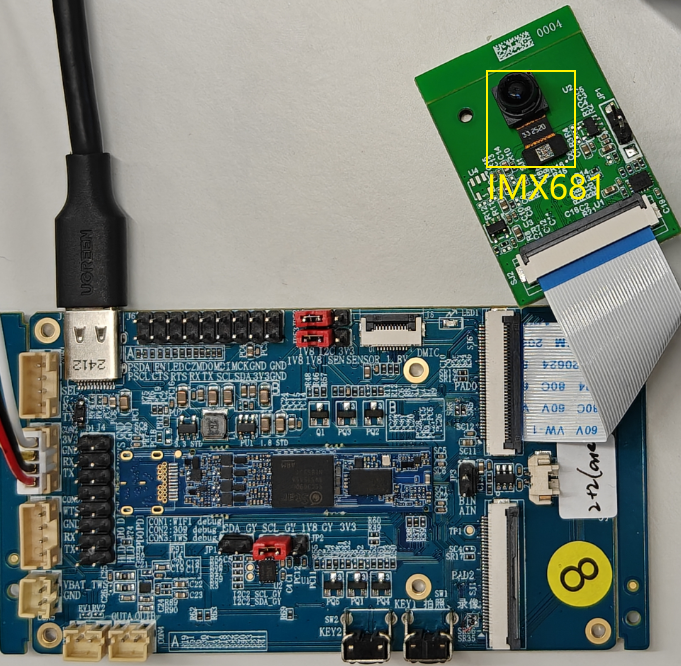

SJ6连接Sensor如下图所示
dts配置：

mipi snr0 2lane 开发板上使用，使用D2 full对应的defconfig的情况下，默认dts已配好，无需修改
sensor 驱动配置：

/customer/demo.sh路径修改insmod对应的sensor ko，例如imx681 sensor时，可配置为：

insmod /config/modules/5.10/imx681_MIPI.ko chmap=1(跑单sensor)

3.2 双sensor运行环境说明¶

板端环境

双Sensor连接需要SJ1/SJ5/SJ6,可以选择SJ5-SJ1组合，或者SJ6-SJ1组合，其中SJ6-SJ1组合还需要改动硬件。详情参考 Comake Pi D2 硬件说明 中3.15 MIPI01 PAD2 2LANE接口(SJ1)的说明。

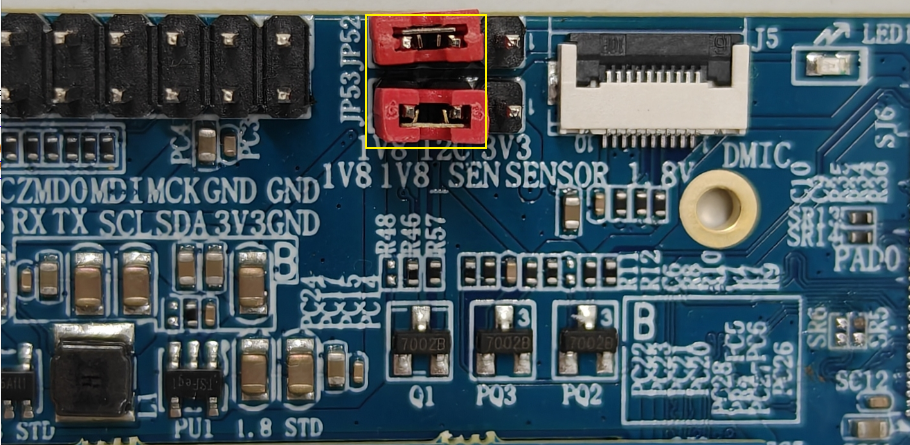

同时为了稳定高帧率，如1080P60，需要扩展板给Sensor供电如JP53所示，I2C需要1V8供电如JP52所示

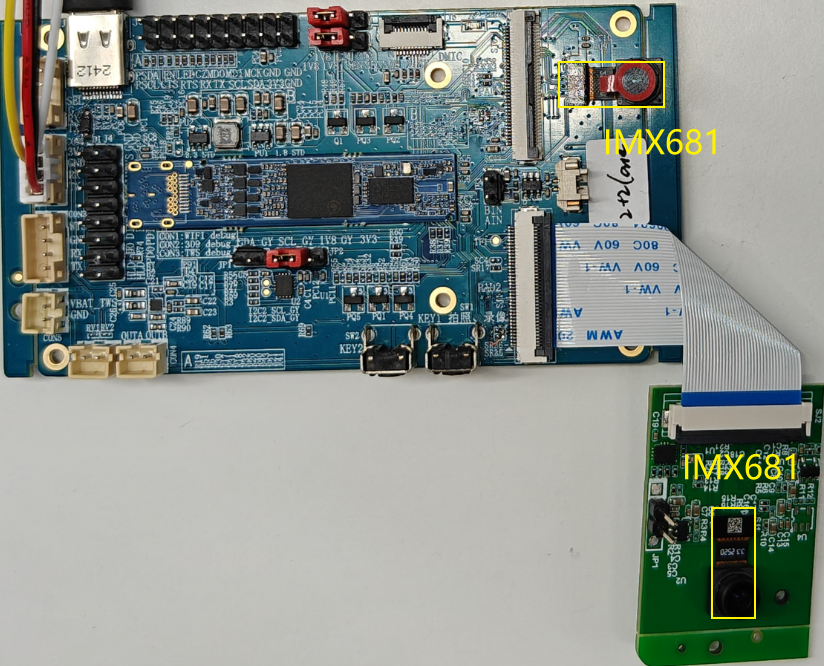

SJ5-SJ1连接Sensor如下如所示

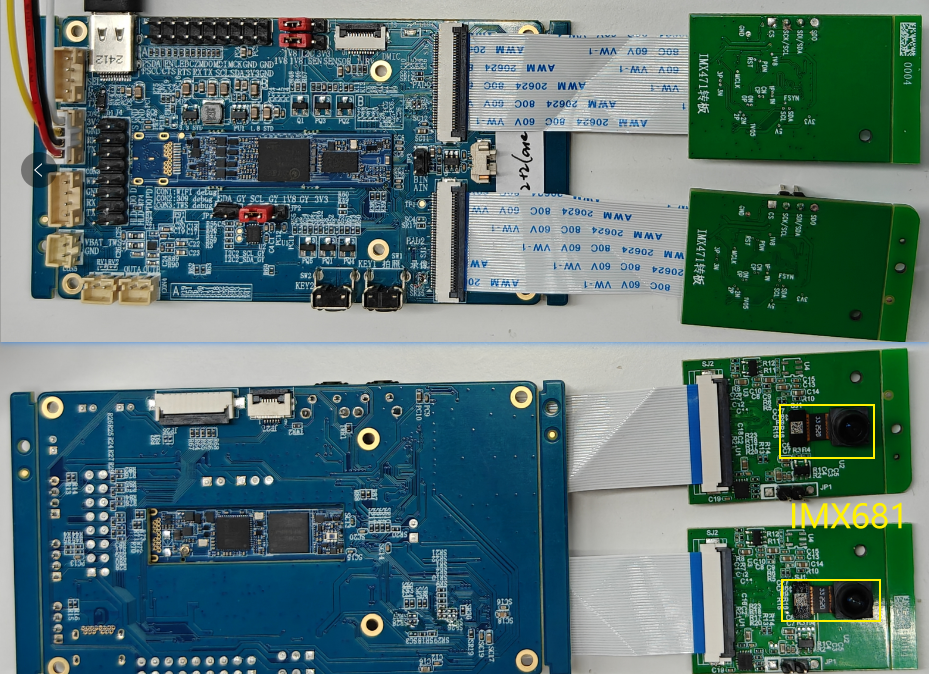

SJ6-SJ1连接Sensor如下如所示

注意 MIPI排线不能接反，否则会烧坏Sensor

dts配置：

确认\kernel\arch\arm\boot\dts\iford-ssz029d-s01a-d2-full-camdriver.dtsi文件的dts配置：

csi: csi {
        compatible = "sstar,csi";
        io_phy_addr = <0x1f000000>;
        banks = <0x153C>,<0x153D>,<0x153E>,<0x1538>,<0x153A>,<0x153B>;
        atop_banks = <0x153F>;
        clkgen_banks = <0x1038>;
        interrupts=  <GIC_SPI INT_IRQ_MIPI_CSI2 IRQ_TYPE_LEVEL_HIGH>;
        clocks = <&CLK_csi0_mac_lptx_top_i>, <&CLK_csi0_mac_top_i>, <&CLK_csi0_ns_top_i>, <&CLK_csi1_mac_lptx_top_i>, <&CLK_csi1_mac_top_i>, <&CLK_csi1_ns_top_i>;
        status = "ok";
        /* Config max lane number */
        csi_sr0_lane_num = <2>;
        csi_sr2_lane_num = <2>;
        /* Config lane selection */
        csi_sr0_lane_select = <2 1 0 3 4>;
        csi_sr2_lane_select = <2 1 0>;
        /* Config lane P/N swap */
        csi_sr0_lane_pn_swap = <0 0 0 0 0>;
        csi_sr2_lane_pn_swap = <0 0 0>;
    };

    sensorif: sensorif {
    compatible = "sstar,sensorif";
    clocks = <&CLK_sr00_mclk>, <&CLK_sr01_mclk>;

    snr0_mipi_i2c = <1>;
    snr2_mipi_i2c = <2>;

    /* Config sensor 0 pad mux */
    snr_sr0_mipi_mode         = <5>;
    snr_sr0_mipi_rst_mode     = <1>;
    snr_sr0_rst_pol           = <1>;
    snr_sr0_mipi_pdn_mode     = <0>;
    snr_sr0_mipi_mclk_mode    = <1>;
    snr_sr0_rst_gpio          = <PAD_SR_RST0>;

    /* Config sensor 2 pad mux */
    snr_sr2_mipi_mode         = <5>;
    snr_sr2_mipi_rst_mode     = <1>;
    snr_sr2_rst_pol           = <1>;
    snr_sr2_mipi_pdn_mode     = <0>;
    snr_sr2_mipi_mclk_mode    = <1>;
    snr_sr2_rst_gpio          = <PAD_SR_RST1>;

    /* Config mclk 37.125MHz supported */
    vif_sr0_mclk_37p125 = <1>;
    vif_sr2_mclk_37p125 = <1>;
};

mipi snr0+snr1 2+2lane 开发板上使用，使用D2 full对应的defconfig的情况下，默认dts已配好，无需修改

sensor 驱动配置：

/customer/demo.sh路径修改insmod对应的sensor ko，例如imx681 sensor时，可配置为：

insmod /config/modules/5.10/imx681_MIPI.ko chmap=5(跑双sensor)

4. 运行说明¶

cd到板端/customer/sample_code/bin路径，运行prog_vif_sensor_demo

参数解释如下：

prog_vif_sensor_demo cmdIndex index sensorIndex iqbin iqBinPath

cmdIndex

cmdIndex:0表示单sensor输出，1表示双sensor输出

index + sensorIndex

执行./prog_vif_sensor_demo 0 index 1第一个参数选择单sensor，第二个参数index，则第三个参数输入为选择sensorIndex,范围是0-7,resolution列表参考执行实例下表，index0/index5为picture格式，VENC暂不支持这两种resource stream

index 0, Crop(0,0,4032,3024), outputsize(4032,3024), maxfps 15, minfps 3, ResDesc 4032x3024@15fps
index 1, Crop(0,0,3840,2160), outputsize(3840,2160), maxfps 21, minfps 3, ResDesc 3840x2160@21fps
index 2, Crop(0,0,2016,1512), outputsize(2016,1512), maxfps 30, minfps 3, ResDesc 2016x1512@30fps
index 3, Crop(0,0,1920,1080), outputsize(1920,1080), maxfps 30, minfps 3, ResDesc 1920x1080@30fps
index 4, Crop(0,0,3264,2448), outputsize(3264,2448), maxfps 30, minfps 3, ResDesc 3264x2448@30fps
index 5, Crop(0,0,4032,3024), outputsize(4032,3024), maxfps 30, minfps 3, ResDesc 4032x3024@30fps
index 6, Crop(0,0,3840,2160), outputsize(3840,2160), maxfps 30, minfps 3, ResDesc 3840x2160@30fps
index 7, Crop(0,0,1920,1080), outputsize(1920,1080), maxfps 60, minfps 3, ResDesc 1920x1080@60fps
choice which resolution use, cnt 8

iqbin + iqBinPath

执行./prog_vif_sensor_demo 0 iqbin /config/iqfile/imx681_3m_comake_1201.bin第一个参数选择单sensor场景，第二个参数iqbin，则第三个参数输入为iqbin的文件路径。

注意

选择IQ BIN的时候请注意参考下表与分辨率对应。

分辨率	IQ File	注意
4032x3024@15fps	NA	不支持
3840x2160@21fps	imx681_8m_comake_1201_30fps.bin	NA
2016x1512@30fps	imx681_3m_comake_1201_30fps.bin	NA
1920x1080@30fps	imx681_3m_comake_1201_30fps.bin	NA
3264x2448@30fps	imx681_8m_comake_1201_30fps.bin	NA
4032x3024@30fps	NA	不支持
3840x2160@30fps	imx681_8m_comake_1201_30fps.bin	NA
1920x1080@60fps	imx681_2m_comake_1201_60fps.bin	NA

执行示例

配置USB为rndis网卡，cd到/customer/sample_code/bin/resource,运行./setup_rndis.sh,默认会拉起usb0网卡，输入ifconfig会出现以下log：
```
usb0      Link encap:Ethernet  HWaddr E6:46:AC:2F:77:56
    inet addr:192.168.7.2  Bcast:192.168.7.255  Mask:255.255.255.0
    UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
    RX packets:48 errors:0 dropped:31 overruns:0 frame:0
    TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
    collisions:0 txqueuelen:1000
    RX bytes:3400 (3.3 KiB)  TX bytes:0 (0.0 B)
```
此时PC端会枚举出一个虚拟的RNDIS网卡，可以通过“右键->开始->设备管理器->网络适配器查看，通常名字为USB Ethernet/RNDIS Gadget,如果没有该设备可能电脑没有安装RNDIS驱动，可以参考链接第四章进行安装：https://dev.comake.online/home/article/7672
运行单sensor示例： ./prog_vif_sensor_demo 0 index 3 iqbin /config/iqfile/imx681_3m_comake_1201.bin

运行双sensor示例： ./prog_vif_sensor_demo 1 index 3 iqbin /config/iqfile/imx681_3m_comake_1201.bin

运行demo后，如果prog_vif_sensor_demo不带index + sensorIndex会打印sensor可选择输入的res，输入你想选择preview的res（sensor resolution），例如imx618sensor，会打印以下log：

注意同一型号sensor，跑两路流，请输入同一个res index

index 0, Crop(0,0,4032,3024), outputsize(4032,3024), maxfps 15, minfps 3, ResDesc 4032x3024@15fps
index 1, Crop(0,0,3840,2160), outputsize(3840,2160), maxfps 21, minfps 3, ResDesc 3840x2160@21fps
index 2, Crop(0,0,2016,1512), outputsize(2016,1512), maxfps 30, minfps 3, ResDesc 2016x1512@30fps
index 3, Crop(0,0,1920,1080), outputsize(1920,1080), maxfps 30, minfps 3, ResDesc 1920x1080@30fps
index 4, Crop(0,0,3264,2448), outputsize(3264,2448), maxfps 30, minfps 3, ResDesc 3264x2448@30fps
index 5, Crop(0,0,4032,3024), outputsize(4032,3024), maxfps 30, minfps 3, ResDesc 4032x3024@30fps
index 6, Crop(0,0,3840,2160), outputsize(3840,2160), maxfps 30, minfps 3, ResDesc 3840x2160@30fps
index 7, Crop(0,0,1920,1080), outputsize(1920,1080), maxfps 60, minfps 3, ResDesc 1920x1080@60fps
choice which resolution use, cnt 8
3
You select 3 res
Res 3

5. 运行结果说明¶

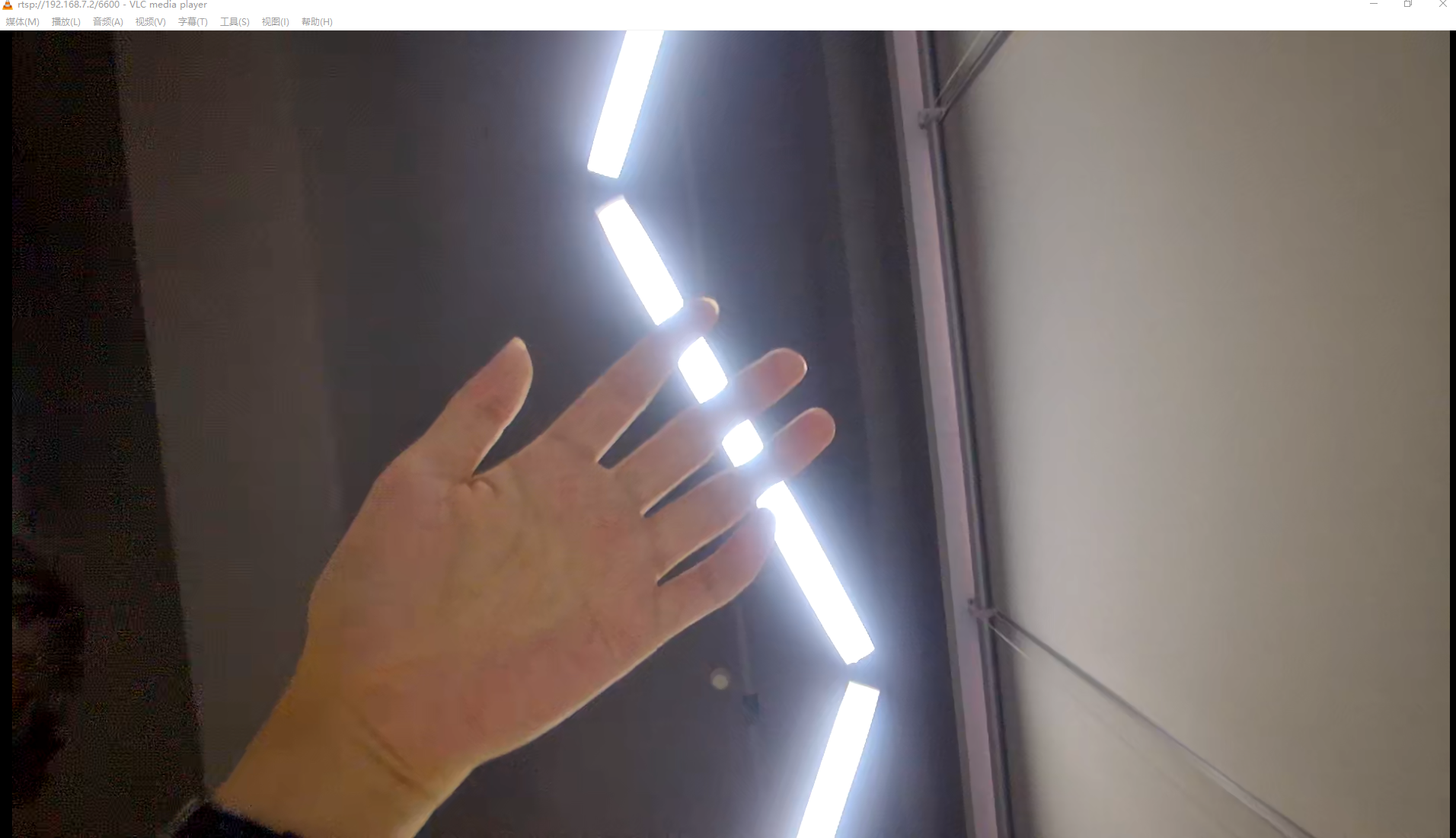

preview 单sensor效果查看

正常出流会打印rtsp url，单sensor打印一个url，双sensor打印两个url，例如以下log：

使用vlc media player 或 potplayer 等视频播放软件，以打开链接方式播放，播放成功可看到sensor画面。
```
=================URL===================
rtsp://192.168.7.2/6600
=================URL===================
Create Rtsp H265 Session, FPS: 30
```

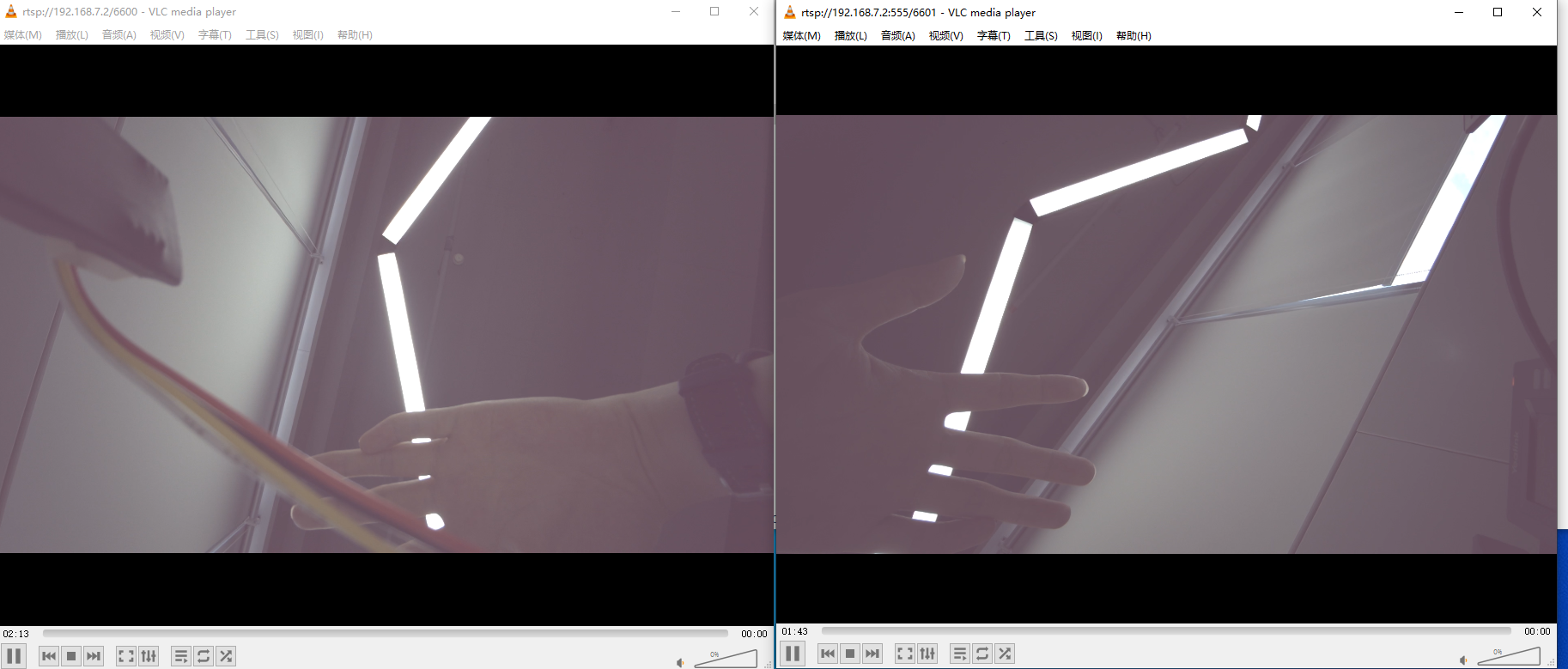

双sensor效果查看

=================URL===================
rtsp://192.168.7.2/6600
=================URL===================
Create Rtsp H265 Session, FPS: 60
(ST_DualSensorPipline_Preview 467)exec function pass
rtsp venc dev0, chn 1, type 3, url 6601
video width: 1920, height: 1080, Max buf size: 0xfd200
=================URL===================
rtsp://192.168.7.2:555/6601
=================URL===================
Create Rtsp H265 Session, FPS: 60

退出命令

输入q即可退出demo,退出sensor0拍摄画面，显示黑色。
