MI Sensor 到 SPI Panel 显示程序说明¶

1. 功能介绍¶

该demo主要展示了如何将sensor采集的图像数据通过VIF、ISP、SCL模块处理后，实时显示在SPI屏幕上。

  +--------+      +--------+      +--------+      +------------+
  |   VIF  | ---> |   ISP  | ---> |   SCL  | ---> | SPI Panel  |
  +--------+      +--------+      +--------+      +------------+

实现了从sensor到SPI屏幕的完整pipeline，VIF接收sensor数据，ISP进行图像处理，SCL进行缩放处理，最终在SPI屏幕上显示
支持单sensor实时显示场景，VIF接sensor pad0，ISP/SCL使用dev0 chn0
绑定模式：VIF->ISP->SCL为realtime模式，SCL输出到SPI panel显示
显示规格：SPI屏幕分辨率240x320，帧率20fps
支持3DNR功能，可通过参数开启
支持调试模式，可保存原始数据文件和详细日志
当键入字符"q"时，进程退出

2. 编译环境说明¶

Note

一般默认板端已经打包好了相应程序，因此sample_code程序编译并非必须。你可以直接在板端/customer/sample_code/bin文件夹中找到prog_sensor2spipanel。如果你没有找到文件或有自己修改程序的需求，可参考如下步骤。

如果没有找到prog_sensor2spipanel,可以查看\sdk\verify\sample_code\source\iford\disp\sensor2spipanel\sensor2spipanel.mk内是否包含APP_REL_PREFIX:= bin,如果没有，可以在sensor2spipanel.mk补上，这样就会在编译project时一同打包到image中；
在project路径下根据板子（nand/nor，ddr型号等）选择defconfig进行整包编译

例如Comake PI D2型号板子，使用emmc的配置，使用以下defconfig，其他板子型号详细参考用户手册

ipc_iford.emmc.glibc-11.1.0-ext4fs.ssc029d.256.bga8_lpddr4x_d2_full_defconfig

在project目录执行以下命令进行编译;

export PATH=/tools/toolchain/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-eabi/bin:/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH

export CROSS_COMPILE=arm-linux-gnueabihf-

export ARCH=arm

make ipc_iford.emmc.glibc-11.1.0-ext4fs.ssc029d.256.bga8_lpddr4x_d2_full_defconfig

make clean && make image -j8
如有修改程序的需求，可以cd进到sdk/verify/sample_code目录执行make clean && make source/iford/disp/sensor2spipanel进行编译;
到sample_code/out/arm/app/prog_sensor2spipanel获取可执行文件;
将可执行文件prog_sensor2spipanel放到板子/customer/sample_code/bin路径上，修改权限777。

3. 运行环境说明¶

此处运行环境配置与点sensor程序完全一致，详情参考 点sensor程序说明 中3.1 单sensor运行环境说明的说明

硬件配置要求：

Comake-D2型号板子上使用
单Sensor有两种接法，一种是默认SJ5 IMX681 SENSOR，另外一种是SJ6接IMX681 SENSOR，使用SJ6/SJ1需要改动硬件
同时需要在JP26连接SPI屏幕模块

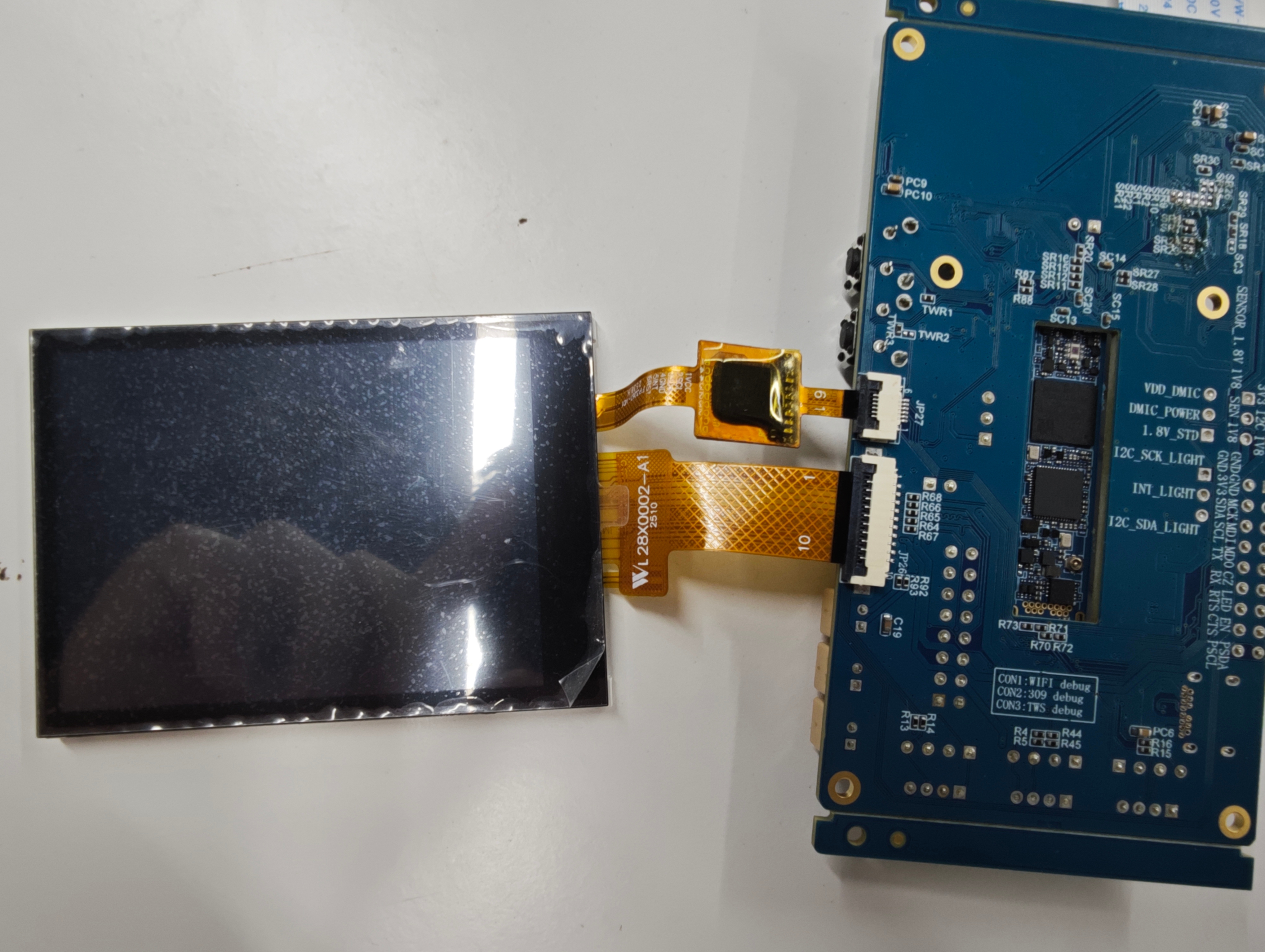

SPI LCD 硬件连接示例

DTS配置：

Comake-D2型号板子使用，使用场景1对应的defconfig的情况下，默认dts已配好，无需修改
SPI屏幕相关的dts配置默认已配好，无需修改

4. 资源文件说明¶

IQ文件位置：/config/iqfile/目录
默认加载：如不指定iqbin参数，默认加载/config/iqfile/{sensorname}_api.bin文件
可选文件：部分sensor的iq bin文件可在/project/board/iford/iqfile路径下获取
校准数据：如需开启3DNR功能，可通过calidata参数指定校准数据路径

5. 运行说明¶

cd到板端/customer/sample_code/bin路径，运行prog_sensor2spipanel

参数解释如下：

prog_sensor2spipanel [index] [iqbin] [3dnr] [debug] [calidata]

参数	功能	说明
index	选择sensor的分辨率	不输入该参数，程序会自动输出目前所有分辨率进行选择
iqbin	加载iqbin的路径	可选参数，默认加载/config/iqfile/{sensorname}_api.bin
3dnr	是否开启3dnr	0:关闭（默认），1:开启
debug	是否开启调试模式	0:关闭（默认），1:开启（保存原始数据文件和详细日志）
calidata	加载calidata路径	需要开启3dnr功能，默认不加载

执行示例

运行单sensor实时1080P pipeline + SPI屏幕显示：

./prog_disp_sensor2spipanel index 3 iqbin /config/iqfile/imx681_3m_comake_1201_30fps.bin

运行demo后，如果prog_sensor2spipanel不带index参数，会打印sensor可选择输入的res，输入你想选择preview的res（sensor resolution），例如imx415sensor，会打印以下log：

index 0, Crop(0,0,3840,2160), outputsize(3860,2250), maxfps 20, minfps 3, ResDesc 3840x2160@20fps
index 1, Crop(0,0,3072,2048), outputsize(3096,2190), maxfps 30, minfps 3, ResDesc 3072x2048@30fps
index 2, Crop(0,0,3072,1728), outputsize(3096,1758), maxfps 30, minfps 3, ResDesc 3072x1728@30fps
index 3, Crop(0,0,2592,1944), outputsize(2616,1974), maxfps 30, minfps 3, ResDesc 2592x1944@30fps
index 4, Crop(0,0,2944,1656), outputsize(2976,1686), maxfps 30, minfps 3, ResDesc 2944x1656@30fps
index 5, Crop(0,0,2560,1440), outputsize(2592,1470), maxfps 30, minfps 3, ResDesc 2560x1440@30fps
index 6, Crop(0,0,1920,1080), outputsize(1920,1080), maxfps 60, minfps 3, ResDesc 1920x1080@60fps
index 7, Crop(12,16,3840,2160), outputsize(3864,2192), maxfps 30, minfps 3, ResDesc 3840x2160@30fps
index 8, Crop(12,16,3840,2160), outputsize(3864,2192), maxfps 60, minfps 3, ResDesc 3840x2160@60fps
choice which resolution use, cnt 9
0
You select 0 res
Res 0

开启调试模式运行：

./prog_disp_sensor2spipanel index 3 iqbin /config/iqfile/imx681_3m_comake_1201_30fps.bin debug 1

开启debug模式后，程序会： - 打印详细的调试日志 - 保存原始YUV420数据到/customer/sample_code/bin/sensor_scl_output目录 - 保存转换后的RGB565数据到/customer/sample_code/bin/sensor_convert_rgb565目录 - 每30帧打印一次统计信息

6. 运行结果说明¶

效果查看

正常出流后，sensor采集的画面会实时显示在SPI屏幕上，显示规格为240x320分辨率，帧率20fps。

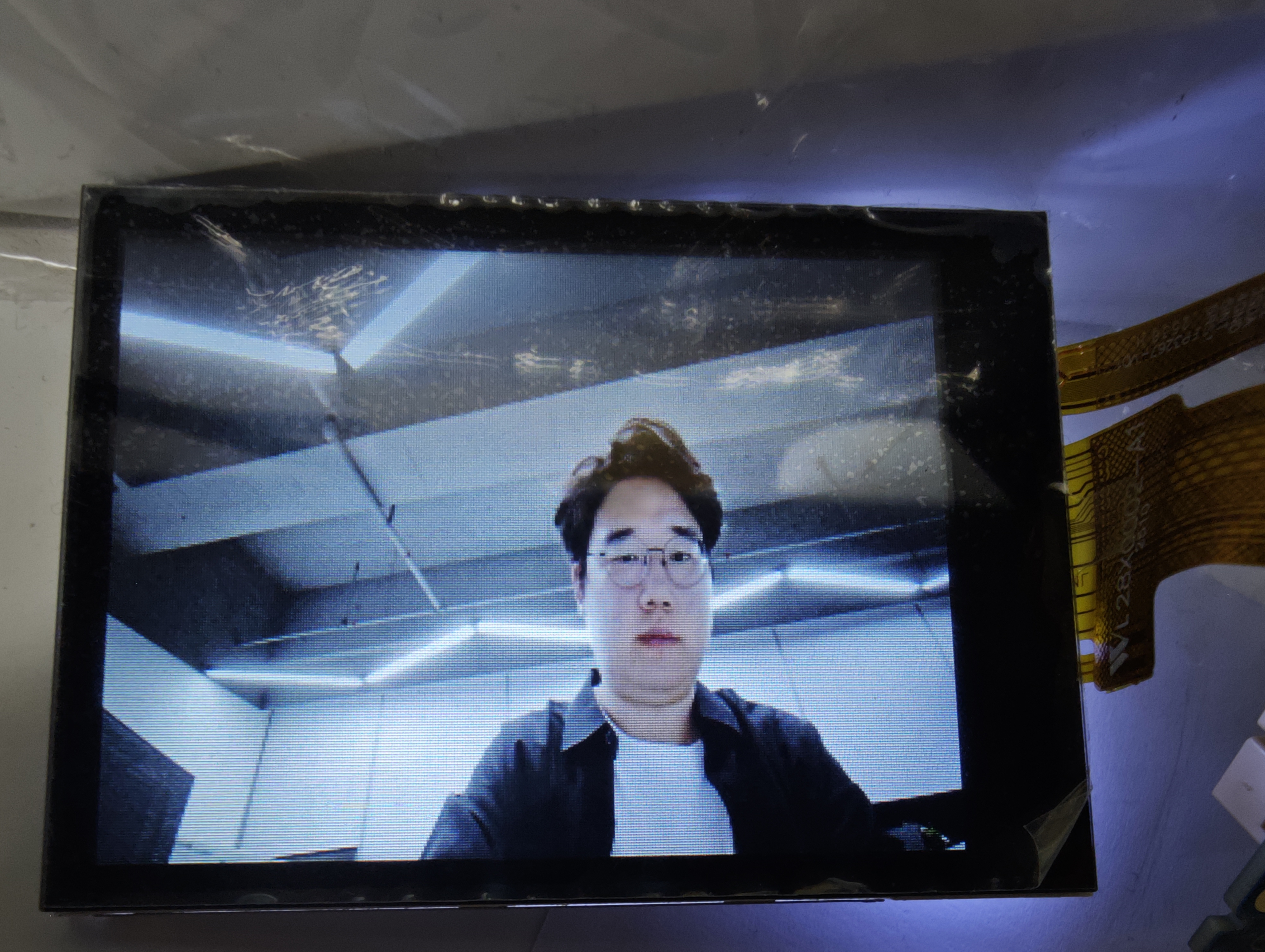

Demo出流示意图

程序会打印以下log：

Opening framebuffer device: /dev/fb0
Framebuffer device opened successfully (fd=3)
Screen resolution: 240x320, 16 bpp
Using double buffer mode: screenSize=153600, smem_len=307200, yres=320, yres_virtual=640
Framebuffer mapped successfully at address 0xXXXXXXXX
SPI Panel initialized successfully
SPI Panel display thread started, reading from SCL Dev0 Chn0 Port0
SPI Panel display started. Press Ctrl+C to exit...

退出命令

按q键即可退出demo，程序会清空屏幕并正常退出

7. 附加说明¶

注意，由于所选SPI Panel不带TE同步信号线，对运动画面可能存在撕裂锯齿现象。如做产品建议选择有TE同步信号线的屏幕。
