SGS AEC 算法使用参考¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/08/2020
1.1	Modified API	10/15/2020
1.2	Added IaaAec_SetRecursiveRatio function	02/16/2022
1.21	more detail for point number and channel	08/18/2022
1.22	more detail for stereo data arrangement	10/25/2022
1.23	Added IaaAec_ADF_Run and IaaAec_NLP_Run function	03/10/2023
1.3	Added IaaAec_GetAPIVersion and IaaAec_GetConfig function	04/14/2023
1.31	Added input pointer length detail	07/12/2023
1.4	Added IaaAec_SetHandleId function	02/19/2024
1.5	Added IaaAec_GetJsonFileSize, IaaAec_InitReadFromJson,IaaAec_ConfigReadFromJson,IaaAec_OptionReadFromJson function	10/30/2024
1.51	Update description of suppression_mode_freq in AudioAecConfig	03/24/2025
1.52	Update file description and copyright	04/19/2025
1.53	Remove copyright	05/13/2025
1.54	Modify suppression_mode_freq range in AudioAecConfig	07/16/2025
1.6	Added IaaAec_SetADFBlockNum	08/01/2025
1.7	Added IaaAec_SetMode	08/15/2025
1.71	Added IaaAec_SetMode note	09/23/2025
1.72	Fix formatting and textual errors	10/28/2025
1.73	Add and update description of Chapter 1	11/21/2025

1. 概述¶

1.1. 算法说明¶

回声消除（Acoustic Echo Cancellation，简称AEC），是一种用于抑制远程回声的功能。

回声常见于会议系统、楼宇对讲、安防监控等场景，当远程声音从喇叭播放出来后，麦克风在非常小的延时后，重新采集喇叭播放出来的声音并传输回远程，这个延迟的原始信号将导致远程听到回声。

关键词说明

Far-end signal (Sin)

设备扬声器的信号源，远程传来的信号。
Near-end signal (Rin)

设备麦克风录到的信号，此信号可能包含声学回声(Acoustic echo)和近端语者(Near-end talker)的信号
Acoustic echo (AE)

从设备扬声器播放的声音通过直接或间接路径传回麦克风，产生回声；远程语者在说话后会在延迟某段时间后听到自己的回声，此回声称为声学回声。
Single talk

只有设备端的喇叭播放远程信号(Sin = AE + NS当 NS =0)
Double talk

设备端喇叭播放的同时近端语者也对着麦克风说话(Sin = AE + NS当 NS≠0)

注意

为方便调试和确认算法效果，需要使用者应用自行实现替换算法参数和抓取音频数据的逻辑。

1.2. 基本结构¶

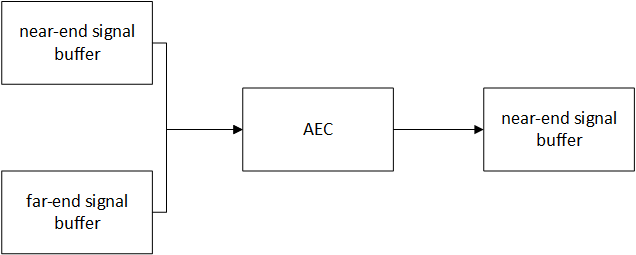

当AEC算法配置好内存、完成参数初始化与设定后，AEC需要输入近端讯号Buffer与远程讯号Buffer，并将输入近端讯号Buffer和远程讯号Buffer按设定参数与算法处理后，将处理后数据输出到输入近端讯号Buffer上。

1.3. 功能介绍¶

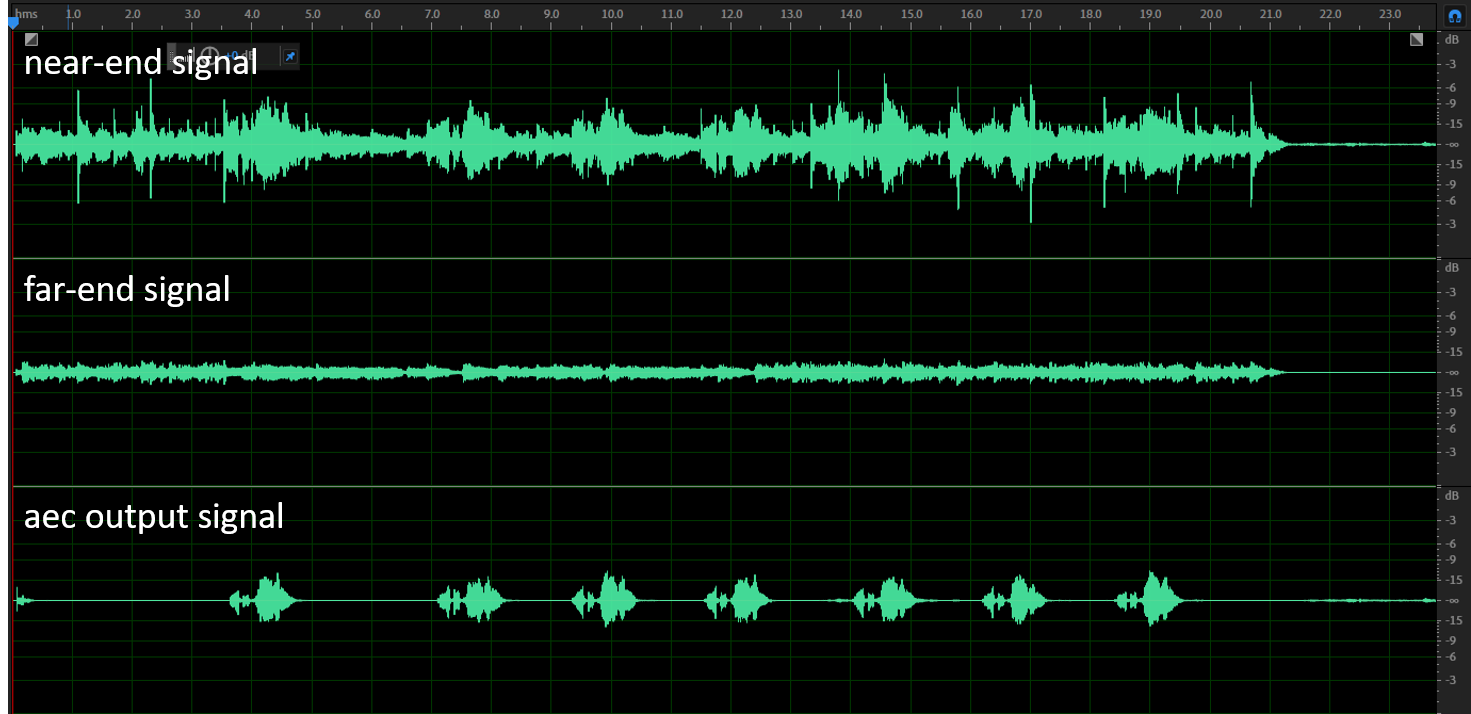

回声消除 :

消除近端声音中包含的远程声音，避免产生声学回声。

1.4. 应用场景¶

AEC常用于会议系统、楼宇对讲、安防监控等场景，避免远程系统在讯号发出后延迟某段时间会回录到自己的声学回声。

1.5. 芯片差异说明¶

在不同系列芯片，目前AEC算法效果上没有差异。

1.6. 实例介绍¶

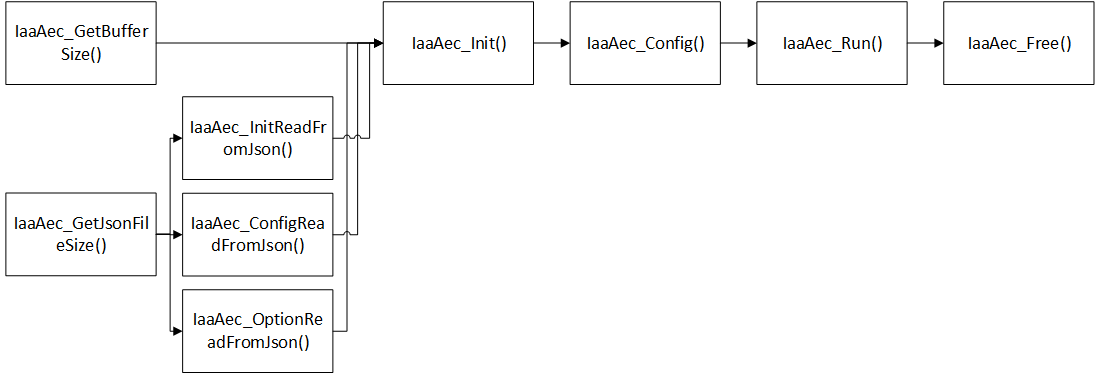

使用AEC API获取AEC算法运行需要的内存大小、初始化AEC算法handle、配置参数至AEC算法handle、运行AEC算法与释放AEC算法资源。

    #include <stdio.h>
    #include <unistd.h>
    #include <fcntl.h>
    #include <string.h>
    #include <time.h>
    #ifndef OS_WINDOWS
    #include <sys/ioctl.h>
    #endif
    #include <sys/types.h>
    #include <sys/stat.h>
    #include <stdlib.h>
    #include <string.h>
    #include <sys/time.h>

    #include "AudioAecProcess.h"

    #define USE_MALLOC      (1)
    typedef unsigned char   uint8;
    typedef unsigned short  uint16;
    typedef unsigned long   uint32;

    float AVERAGE_RUN(int a)
    {
        static unsigned int num = 0;
        static float avg = 0;

            if(num == 0)
                avg = 0;

            num++;
            avg = avg + ((float)a - avg) / ((float)num);


        return avg;
    }
    unsigned int _OsCounterGetMs(void)
    {
        struct  timeval t1;
        gettimeofday(&t1,NULL);
        unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000;
        return T;
    }

    int main(int argc, char *argv[])
    {
        short input[1024];
        short input_aec[1024];
    #if USE_MALLOC
        char *WorkingBuffer2;
    #else
        char WorkingBuffer2 [1024*500];
    #endif

        char infileName[512];
        char infileName_aec[512];
        char outfileName[512];
        int counter=0;
        unsigned int T0, T1;
        float avg;
        FILE * fin, * fout, * fin_aec;
        ALGO_AEC_RET ret;
        AudioAecInit aec_init;
        AudioAecConfig aec_config;
        AEC_HANDLE handle;

        unsigned int supMode_band[6] = {20,40,60,80,100,120};
        unsigned int supMode[7] = {4,4,4,4,4,4,4};

        int PN = 128;
        unsigned int recursive_ratio = 1;
        unsigned int block_num = 8;
        unsigned int mode = 0;
        aec_init.point_number = PN;
        aec_init.nearend_channel = 1;
        aec_init.farend_channel = 1;
        aec_config.delay_sample = 0;
        aec_init.sample_rate = IAA_AEC_SAMPLE_RATE_16000;
        aec_config.comfort_noise_enable = IAA_AEC_FALSE;
        memcpy(&(aec_config.suppression_mode_freq[0]),supMode_band,sizeof(int)*6);
        memcpy(&(aec_config.suppression_mode_intensity[0]),supMode,sizeof(int)*7);

    #if USE_MALLOC
        WorkingBuffer2 = (char*)malloc(IaaAec_GetBufferSize());
    #endif
        handle = IaaAec_Init((char*)WorkingBuffer2, &aec_init);
        if (handle==NULL)
        {
            printf("AEC init error\r\n");
            return -1;
        }
        else
        {
            printf("AEC init succeed\r\n");
        }
        sprintf(infileName,"%s",".//..//sample//data//AEC_AFE_16K_mono.wav"); //near
        sprintf(infileName_aec,"%s",".//..//sample//data//I2S_16K_mono.wav"); //far
        sprintf(outfileName,"%s",".//AecOut.wav");

        ret = IaaAec_Config(handle ,&(aec_config));
        ret += IaaAec_SetRecursiveRatio(handle, recursive_ratio);
        ret += IaaAec_SetADFBlockNum(handle, block_num);
        ret += IaaAec_SetMode(handle, mode);
        if(ret != ALGO_AEC_RET_SUCCESS)
        {
            printf("Error occured in AEC config function \n");
            return -1;
        }

        fin = fopen(infileName, "rb");
        if(!fin)
        {   printf("the input file could not be open\n");
            return -1;
        }

        fout = fopen(outfileName, "wb");
        if(!fout)
        {
            printf("the output file could not be open\n");
            return -1;
        }

        fread(input, sizeof(char), 44, fin); // read header 44 bytes
        fwrite(input, sizeof(char),44, fout); // write 44 bytes output


        fin_aec = fopen(infileName_aec, "rb");
        if(!fin_aec)
        {
            printf("the input file could not be open\n");
            return -1;
        }
        fread(input_aec, sizeof(char), 44, fin_aec); // read header 44 bytes
    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__
        printf("The chip is big-endian!!!\n");
        int k=0;
        short right = 0x0000;
        short left = 0x0000;
    #endif

        while(fread(input, sizeof(short), PN*aec_init.nearend_channel, fin))
        {
            fread(input_aec, sizeof(short), PN*aec_init.farend_channel, fin_aec);
    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__


            for(k=0;k<PN*aec_init.nearend_channel;k++)
            {
                right = (input[k]>>8)&(0x00ff);
                left = (input[k]<<8)&(0xff00);
                input[k] = left|right;
                right = (input_aec[k]>>8)&(0x00ff);
                left = (input_aec[k]<<8)&(0xff00);
                input_aec[k] = left|right;
            }

    #endif
            counter++;

            T0  = (long)_OsCounterGetMs();
            ret = IaaAec_Run(handle, input , input_aec );
            T1  = (long)_OsCounterGetMs();
            avg = AVERAGE_RUN(T1 - T0);

            if(counter%100 == 0)
            {
                printf("counter = %d\n", counter);
                printf("current time = %f\n", (float)counter*PN/aec_init.sample_rate);

                printf("process time = %lu(ms)\t",(long)(T1 - T0));
                printf("AVG is %.2f ms\n",avg);
            }
            if(ret != ALGO_AEC_RET_SUCCESS)
            {
                printf("Error occured in AEC run function \n");
                break;
            }

    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__


            for(k=0;k<PN*aec_init.nearend_channel;k++)
            {
                right = (input[k]>>8)&(0x00ff);
                left = (input[k]<<8)&(0xff00);
                input[k] = left|right;
            }

    #endif
            fwrite(input, sizeof(short), PN*aec_init.nearend_channel, fout);

        }
        ret = IaaAec_Free(handle);
        if(ret != ALGO_AEC_RET_SUCCESS)
        {
            printf("Error occured in AEC free function \n");
            return -1;
        }
        fclose(fin);
        fclose(fin_aec);
        fclose(fout);

        printf("Done\n");
    return 0;
    }

使用AEC API读取AEC json档参数、获取AEC算法运行需要的内存大小、初始化AEC算法handle、配置参数至AEC算法handle、运行AEC算法与释放AEC算法资源。

    #include <stdio.h>
    #include <unistd.h>
    #include <fcntl.h>
    #include <string.h>
    #include <time.h>
    #ifndef OS_WINDOWS
    #include <sys/ioctl.h>
    #endif
    #include <sys/types.h>
    #include <sys/stat.h>
    #include <stdlib.h>
    #include <string.h>
    #include <sys/time.h>


    #include "AudioAecProcess.h"


    #define PN              (128)
    #define USE_MALLOC      (1)
    typedef unsigned char    uint8;
    typedef unsigned short   uint16;
    typedef unsigned long    uint32;


    float AVERAGE_RUN(int a)
    {
        static unsigned int num = 0;
        static float avg = 0;

            if(num == 0)
                avg = 0;

            num++;
            avg = avg + ((float)a - avg) / ((float)num);


        return avg;
    }
    unsigned int _OsCounterGetMs(void)
    {
        struct  timeval t1;
        gettimeofday(&t1,NULL);
        unsigned int T = ( (1000000 * t1.tv_sec)+ t1.tv_usec ) / 1000;
        return T;
    }

    int main(int argc, char *argv[])
    {
        short input[256];
        short input_aec[256];
    #if USE_MALLOC
        char *WorkingBuffer2;
    #else
        char WorkingBuffer2 [1024*500];
    #endif

        char infileName[512];
        char infileName_aec[512];
        char outfileName[512];
        int counter=0;
        unsigned int T0, T1;
        float avg;
        FILE * fin, * fout, * fin_aec;


        char aec_para_json_file[512];
        sprintf(aec_para_json_file,"%s","./../sample/data/AecParamJson.json");
        unsigned int aec_para_buffersize = IaaAec_GetJsonFileSize(aec_para_json_file);


    #if USE_MALLOC
        WorkingBuffer2 = (char*)malloc(IaaAec_GetBufferSize());
        char *aec_para_json_buf_ptr = (char*)malloc(aec_para_buffersize);
    #endif

        ALGO_AEC_RET ret;
        AudioAecInit aec_init;
        AudioAecConfig aec_config;
        AEC_HANDLE handle;
        AudioAecOption aec_option;

        memset(&aec_init,0,sizeof(AudioAecInit));
        memset(&aec_config,0,sizeof(AudioAecConfig));
        memset(&aec_option,0,sizeof(AudioAecOption));
        ret = IaaAec_InitReadFromJson(&aec_init, aec_para_json_buf_ptr, aec_para_json_file, aec_para_buffersize);
        ret += IaaAec_ConfigReadFromJson(&aec_config, aec_para_json_buf_ptr, aec_para_json_file, aec_para_buffersize);
        ret += IaaAec_OptionReadFromJson(&aec_option, aec_para_json_buf_ptr, aec_para_json_file, aec_para_buffersize);


        handle = IaaAec_Init((char*)WorkingBuffer2, &aec_init);
        if (handle==NULL)
        {
            printf("AEC init error\r\n");
            return -1;
        }
        else
        {
            printf("AEC init succeed\r\n");
        }
        sprintf(infileName,"%s","./../sample/data/AEC_AFE_16K_mono.wav"); //near
        sprintf(infileName_aec,"%s","./../sample/data/I2S_16K_mono.wav"); //far
        sprintf(outfileName,"%s","./../sample/data/AecOut.wav");

        ret += IaaAec_Config(handle ,&(aec_config));
        ret += IaaAec_SetRecursiveRatio(handle, aec_option.recursive_ratio);
        ret += IaaAec_SetADFBlockNum(handle, aec_option.block_num);
        ret += IaaAec_SetMode(handle, aec_option.mode);
        if(ret != ALGO_AEC_RET_SUCCESS)
        {
            printf("Error occured in AEC config function \n");
            return -1;
        }

        fin = fopen(infileName, "rb");
        if(!fin)
        {   printf("the input file could not be open\n");
            return -1;
        }

        fout = fopen(outfileName, "wb");
        if(!fout)
        {
            printf("the output file could not be open\n");
            return -1;
        }

        fread(input, sizeof(char), 44, fin); // read header 44 bytes
        fwrite(input, sizeof(char),44, fout); // write 44 bytes output


        fin_aec = fopen(infileName_aec, "rb");
        if(!fin_aec)
        {
            printf("the input file could not be open\n");
            return -1;
        }
        fread(input_aec, sizeof(char), 44, fin_aec); // read header 44 bytes
    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__
        printf("The chip is big-endian!!!\n");
        int k=0;
        short right = 0x0000;
        short left = 0x0000;
    #endif

        while(fread(input, sizeof(short), PN*aec_init.nearend_channel, fin))
        {
            fread(input_aec, sizeof(short), PN*aec_init.farend_channel, fin_aec);
    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__


            for(k=0;k<PN*aec_init.nearend_channel;k++)
            {
                right = (input[k]>>8)&(0x00ff);
                left = (input[k]<<8)&(0xff00);
                input[k] = left|right;
                right = (input_aec[k]>>8)&(0x00ff);
                left = (input_aec[k]<<8)&(0xff00);
                input_aec[k] = left|right;
            }

    #endif
            counter++;

            T0  = (long)_OsCounterGetMs();
            ret = IaaAec_Run(handle, input , input_aec );
            T1  = (long)_OsCounterGetMs();
            avg = AVERAGE_RUN(T1 - T0);

            if(counter%100 == 0)
            {
                printf("counter = %d\n", counter);
                printf("current time = %f\n", (float)counter*PN/aec_init.sample_rate);

                printf("process time = %lu(ms)\t",(long)(T1 - T0));
                printf("AVG is %.2f ms\n",avg);
            }
            if(ret != ALGO_AEC_RET_SUCCESS)
            {
                printf("Error occured in AEC run function \n");
                break;
            }

    #if __BYTE_ORDER__ == __ORDER_BIG_ENDIAN__


            for(k=0;k<PN*aec_init.nearend_channel;k++)
            {
                right = (input[k]>>8)&(0x00ff);
                left = (input[k]<<8)&(0xff00);
                input[k] = left|right;
            }

    #endif
            fwrite(input, sizeof(short), PN*aec_init.nearend_channel, fout);

        }
        ret = IaaAec_Free(handle);
        if(ret != ALGO_AEC_RET_SUCCESS)
        {
            printf("Error occured in AEC free function \n");
            return -1;
        }
        fclose(fin);
        fclose(fin_aec);
        fclose(fout);

        printf("Done\n");
    return 0;
    }

2. API 参考¶

2.1. 功能模块API¶

API名	功能
IaaAec_GetBufferSize	获取Aec算法运行需要的内存大小
IaaAec_Init	初始化Aec算法
IaaAec_Config	配置Aec算法
IaaAec_Reset	重新初始化Aec算法
IaaAec_Free	释放Aec算法资源
IaaAec_Run	Aec算法处理
IaaAec_GetLibVersion	获取Aec算法的版本信息
IaaAec_SetRecursiveRatio	配置Aec算法recursive ratio参数
IaaAec_ADF_Run	线性Aec算法处理
IaaAec_NLP_Run	非线性Aec算法处理
IaaAec_GetConfig	获取Aec算法的当前配置参数.
IaaAec_GetAPIVersion	获取Aec版本
IaaAec_SetHandleId	配置Aec算法id
IaaAec_GetJsonFileSize	Aec获取解析Json文件内容所需要的内存大小
IaaAec_InitReadFromJson	配置Json参数到Aec算法的初始化结构体指针
IaaAec_ConfigReadFromJson	配置Json参数到Aec算法的配置结构体指针
IaaAec_OptionReadFromJson	配置Json参数到Aec算法的其他选项结构体指针
IaaAec_SetADFBlockNum	配置Aec算法在不同取样率下adf block number 参数
IaaAec_SetMode	配置Aec算法模式

2.2. IaaAec_GetBufferSize¶

功能

获取Aec算法运行所需要的内存大小。

语法

unsigned int IaaAec_GetBufferSize(void);

形参

参数名称描述输入/输出
返回值

返回值为Aec算法运行所需要的内存大小
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

无。

2.3. IaaAec_Init¶

功能

初始化Aec算法需要的内存。

语法

AEC_HANDLE IaaAec_Init(char* working_buffer_address, AudioAecInit * aec_init);

形参

参数名称描述输入/输出

working_buffer_address Aec算法使用的内存地址输入

aec_init Aec算法的初始化结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- Aec算法仅支援8K/16K采样率。
举例

无。

2.4. IaaAec_Config¶

功能

配置Aec算法。

语法

ALGO_AEC_RET IaaAec_Config(AEC_HANDLE handle, AudioAecConfig *aec_config);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

aec_config Aec算法配置参数的结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

无。
举例

无。

2.5. IaaAec_Reset¶

功能

重新初始化Aec算法的内存。

语法

AEC_HANDLE IaaAec_Reset(char* working_buffer_address, AudioAecInit * aec_init);

形参

参数名称描述输入/输出

working_buffer_address Aec算法所使用的内存地址输入

aec_init Aec算法的初始化结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 针对同一个算法handle（同一内存地址）重新初始化Aec算法（即重新设置采样率和近远程的通道数）
- 重新初始化Aec算法后，需要重新配置
举例

无。

2.6. IaaAec_Free¶

功能

释放Aec算法的资源

语法

ALGO_AEC_RET IaaAec_Free(AEC_HANDLE handle);

形参

参数名称描述输入/输出

handle Aec算法handle 输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 必须先调用IaaAec_Free，再释放供Aec算法所使用的内存。
举例

无。

2.7. IaaAec_Run¶

功能

Aec算法处理

语法

ALGO_AEC_RET IaaAec_Run(AEC_HANDLE handle, short* pss_audio_near_end, short* pss_audio_far_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出

pss_audio_far_end 远程数据指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_Run所需要的采样点数）相对应。
- AEC后结果由pss_audio_near_end输出。
- 若输入为双声道，请自行将其依据左右左右排列分割成左声道与右声道两个数组。
举例
- 請參考實例介紹

2.8. IaaAec_GetLibVersion¶

功能

获取Aec算法的版本信息

语法

ALGO_AEC_RET IaaAec_GetLibVersion(unsigned short *ver_year, unsigned short *ver_date,  unsigned short *ver_time);

形参

参数名称描述输入/输出

ver_year Aec算法库档编译时的年份输出

ver_date Aec算法库档编译时的日期输出

ver_time Aec算法库档编译时的时间输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

无。
举例

无。

2.9. IaaAec_SetRecursiveRatio¶

功能

配置Aec算法recursive ratio参数。

语法

ALGO_AEC_RET IaaAec_SetRecursiveRatio(AEC_HANDLE handle, unsigned int recursive_ratio);

形参

参数名称	描述	输入/输出
handle	Aec算法handle	输入
recursive_ratio	递归参数输入。参数设置越大，递归更新讯号速度越快，在Double talk切换到Single talk后，减少回声过度消除近端讯号情形，相对回声消除平顺度降低，背景残留回声不连续性提高。取值范围：1 ~ 10	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
举例

无。

2.10. IaaAec_ADF_Run¶

功能

线性Aec算法处理

语法

ALGO_AEC_RET IaaAec_ADF_Run(AEC_HANDLE handle, short* pss_audio_near_end, short* pss_audio_far_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出

pss_audio_far_end 远程数据指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_ADF_Run所需要的采样点数）相对应。
- AEC后结果由pss_audio_near_end输出
- 若输入为双声道，请自行将其依据左右左右排列分割成左声道与右声道两个数组。
举例

无。

2.11. IaaAec_NLP_Run¶

功能

非线性Aec算法处理

语法

ALGO_AEC_RET IaaAec_NLP_Run(AEC_HANDLE handle, short* pss_audio_near_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_NLP_Run所需要的采样点数）相对应。
- AEC后结果由pss_audio_near_end输出
- 若输入为双声道，请自行将其依据左右左右排列分割成左声道与右声道两个数组。
举例

无。

2.12. IaaAec_GetConfig¶

功能

获取Aec算法的当前配置参数

语法

ALGO_AEC_RET IaaAec_GetConfig(AEC_HANDLE handle, AudioAecInit * aec_init, AudioAecConfig *aec_config);

形参

参数名称描述输入/输出

handle Aec 算法handle 输入

aec_init Aec算法的初始化结构体指针输出

aec_config Aec算法配置参数的结构体指针输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
举例

无。

2.13. IaaAec_GetAPIVersion¶

功能

获取AEC版本

语法

ALGO_AEC_RET IaaAec_GetAPIVersion(unsigned short* major, unsigned short* minor);

形参

参数名称描述输入/输出

major 算法版本输出

minor 算法版本输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
举例

无。

2.14. IaaAec_SetHandleId¶

功能

配置Aec算法id

语法

ALGO_AEC_RET IaaAec_SetHandleId(AEC_HANDLE handle, int id);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

id Aec算法handle id
数值范围:[0,100] 输入
返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
举例

无。

2.15. IaaAec_GetJsonFileSize¶

功能

Aec获取解析Json文件内容所需要的内存大小

语法

unsigned int IaaAec_GetJsonFileSize(char* jsonfile);

形参

参数名称描述输入/输出

jsonfile Json檔名输入
返回值

返回值为解析Json文件内容所需要的内存大小
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

2.16. IaaAec_InitReadFromJson¶

功能

配置Json参数到Aec算法的初始化结构体指针

语法

ALGO_AEC_RET IaaAec_InitReadFromJson(AudioAecInit *aec_init, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
aec_init	Aec算法的初始化结构体指针	输入/输出
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

2.17. IaaAec_ConfigReadFromJson¶

功能

配置Json参数到Aec算法的配置结构体指针

语法

ALGO_AEC_RET IaaAec_ConfigReadFromJson(AudioAecConfig *aec_config, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
aec_config	Aec算法的配置结构体指针	输入/输出
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

2.18. IaaAec_OptionReadFromJson¶

功能

配置Json参数到Aec算法的其他选项结构体指针

语法

ALGO_AEC_RET IaaAec_OptionReadFromJson(AudioAecOption* aec_option, char* jsonBuffer, char* jsonfile, unsigned int buffSize);

形参

参数名称	描述	输入/输出
aec_option	Aec算法的其他选项结构体指针	输入/输出
jsonBuffer	解析Json文件内容所使用的内存地址	输入
jsonfile	Json檔名	输入
buffSize	解析Json文件内容所需要的内存大小	输入

返回值

返回值结果

0 成功

非0 失败，参考错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

此算法读取jsonfile内其他选项设定参数至AudioAecOption结构体，提供给 IaaAec_SetRecursiveRatioAPI函式使用

2.19. IaaAec_SetADFBlockNum¶

功能

配置Aec算法在不同取样率下adf block number 参数。

语法

ALGO_AEC_RET IaaAec_SetADFBlockNum(AEC_HANDLE handle, unsigned int block_num);

形参

参数名称	描述	输入/输出
handle	Aec算法handle	输入
block_num	线性Aec滤波器数量。线性声学回声消除（AEC）滤波器。其在不同采样率下有着特定的 block_num 设定上限：8kHz/16kHz 时最大为 8，32kHz 时为 16，48kHz 时则为 24。这些限制取决于算法库是否支持扩增线性 AEC 滤波器的数量。	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
举例

无。

2.20. IaaAec_SetMode¶

功能

配置Aec算法模式。

语法

ALGO_AEC_RET IaaAec_SetMode(AEC_HANDLE handle, unsigned int mode);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

mode 不同 AEC 模式。模式 0 为默认 AEC 传统算法。模式 1 为结合深度学习非线性处理。输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

模式 1 仅支持 16K 取样率。
举例

无。

3. AEC 数据类型¶

3.1. AEC模块相关数据类型定义¶

数据类型	定义
AudioAecInit	Aec算法初始化参数数据结构体类型
AudioAecConfig	Aec算法配置参数数据结构体类型
IAA_AEC_SAMPLE_RATE	Aec算法支持的采样率类型
IAA_AEC_BOOL	Aec算法的布尔类型
AEC_HANDLE	Aec算法句柄类型
AudioAecOption	Aec算法其他选项参数结构体类型

3.2. AudioAecInit¶

说明

定义Aec算法的初始化参数结构体。

定义

typedef struct

{

    unsigned int point_number;

    unsigned int nearend_channel;

    unsigned int farend_channel;

    IAA_AEC_SAMPLE_RATE sample_rate;

}AudioAecInit;

成员

成员名称	描述
point_number	Aec算法处理一次的采样点数，预设可支持为128亦可透过下面指令确认可支持的处理点数 `strings libAEC_LINUX.a \| grep ALGO`
nearend_channel	近端的信道数（即麦克风的信道数），可设定单声道或双声道范围:[1, 2]
farend_channel	远程的信道数（即喇叭的通道数），可设定单声道或双声道范围:[1, 2]
sample_rate	Aec算法处理的采样率

注意事项
- 若使用的输入为双声道，请依照左右声道交错排列的方式给讯号，例如:左/右/左/右...
- IaaAec_Run读取近端数据指针的长度为 $point_number \times nearend_channel \times 2 $ bytes
- IaaAec_Run 读取远程数据指针的长度为 $point_number \times farend_channel \times 2 $ bytes
- 若设定为双声道，AEC会把两个声道平均为一个声道处理，并将处理后结果复制到两个声道，如需两声道分开，请初始化两个handle，分开执行IaaAec_Run
相关数据类型及接口

IaaAec_Init

IaaAec_Reset

IaaAec_InitReadFromJson

3.3. AudioAecConfig¶

说明

定义Aec算法的配置参数结构体。

定义

typedef struct

{

    IAA_AEC_BOOL comfort_noise_enable;

    short delay_sample;

    unsigned int suppression_mode_freq[6];

    unsigned int suppression_mode_intensity[7];

}AudioAecConfig;

成员

成员名称	描述
comfort_noise_enable	在AEC后加入舒适噪声，避免回声消除后部分段落静音，让用户有断线的感觉。若AEC后有开启Noise reduction，建议开启comfort noise，帮助NR收敛噪声。
delay_sample	左右声道间的回声延迟样本当Stereo cost down 开启时，可以根据麦克风摆放位置先行设定样本延迟数，减少双声道所需运算量。默认为0，单位是sample数取值范围:-9-9
suppression_mode_freq	AEC处理的频段划分，将不同取样率所能解析的最高频率等分成128等分，设定六个值可切出七个段落设定不同AEC强度。取值范围：0-128
suppression_mode_intensity	配合suppression_mode_freq所切割出来的七个段落分别设定七种强度。取值范围：0-25

注意事项
- comfort_noise_enable

  使能该参数后，AEC算法会在没有声音时添加一些舒适噪声。当客户对稳定的底噪有要求或AEC消得太干净导致NR收敛时间太长时，可使能该功能。
- delay_sample

  由于麦克风和喇叭的放置位置、麦克风间的距离等会造成左右声道接收到回声的时间点不一致，两个声道之间回声延迟有差异。此值表示左声道比右声道提早多少个采样点收到回声。可以调整此值来对齐左右声道的资料，设置时，请以左声道作为参考。例如左声道的回声比右声道的回声快4个样本，则s16DelaySample设置为4，反之设置为-4。
- suppression_mode_freq

  该数组将当前采样率的最高频率分成7个频段来处理。以下数组元素和频率范围的转换公式：

  $residual\ Echo\ Frequency\ Range/(sampleRate/2) \times pointNumber(128)$

  数组要求每一个元素都必须比前一个元素大。
- suppression_mode_intensity

  该数组代表各个频段的回声消除强度，各个元素与u32AecSupfreq划分出来的7个频段一一对应。强度越大，消除的细节越多，声音越不自然。
相关数据类型及接口

IaaAec_Config

IaaAec_GetConfig

IaaAec_ConfigReadFromJson

3.4. IAA_AEC_SAMPLE_RATE¶

说明

AEC算法支持的采样率类型。

定义

typedef enum

{

    IAA_AEC_SAMPLE_RATE_8000 = 8000 ,

    IAA_AEC_SAMPLE_RATE_16000 = 16000 ,

    IAA_AEC_SAMPLE_RATE_32000 = 32000 ,

    IAA_AEC_SAMPLE_RATE_48000 = 48000 ,

}IAA_AEC_SAMPLE_RATE;

成员

成员名称描述

IAA_AEC_SAMPLE_RATE_8000 8K采样率

IAA_AEC_SAMPLE_RATE_16000 16K采样率

IAA_AEC_SAMPLE_RATE_32000 32K采样率

IAA_AEC_SAMPLE_RATE_48000 48K采样率
注意事项

模式 1 仅支持 16K 取样率
相关数据类型及接口

AudioAecInit

3.5. IAA_AEC_BOOL¶

说明

定义Aec算法内部使用的布尔类型。

定义

typedef enum

{

    IAA_AEC_TRUE = 1,

    IAA_AEC_FALSE = 0,

}IAA_AEC_BOOL;

成员

成员名称描述

IAA_AEC_TRUE True

IAA_AEC_FALSE False
注意事项

无
相关数据类型及接口

AudioAecConfig

3.6. AEC_HANDLE¶

说明

定义Aec算法的句柄类型。
定义
```
typedef void* AEC_HANDLE;
```
成员

成员名称描述
注意事项

无
相关数据类型及接口

IaaAec_Init

IaaAec_Config

IaaAec_Reset

IaaAec_Free

IaaAec_Run

IaaAec_SetRecursiveRatio

IaaAec_ADF_Run

IaaAec_NLP_Run

IaaAec_GetConfig

IaaAec_SetHandleId

3.7. AudioAecOption¶

说明

定义Aec法其他选项参数结构体类型

定义

typedef struct

{

   unsigned int recursive_ratio;

   unsigned int block_num;

   unsigned int mode;

}AudioAecOption;

成员

成员名称描述

recursive_ratio 请参考IaaAec_SetRecursiveRatio

block_num 请参考IaaAec_SetADFBlockNum

mode 请参考IaaAec_SetMode
注意事项

无
相关数据类型及接口

IaaAec_OptionReadFromJson

4. Error code¶

AEC API 错误码如表下所示：

错误码	宏定义	描述
0x00000000	ALGO_AEC_RET_SUCCESS	AEC运行成功
0x10000401	ALGO_AEC_RET_INIT_ERROR	AEC尚未初始化
0x10000402	ALGO_AEC_RET_INVALID_HANDLE	HANDLE无效
0x10000403	ALGO_AEC_RET_INVALID_SAMPLE_RATE	取样频率不支持
0x10000404	ALGO_AEC_RET_INVALID_POINT_NUMBER	每帧点数不支持
0x10000405	ALGO_AEC_RET_INVALID_CHANNEL	通道数不支持
0x10000406	ALGO_AEC_RET_INVALID_ENABLE	呼叫不支持
0x10000407	ALGO_AEC_RET_INVALID_SUP_BAND	AEC抑制频带参数设置无效
0x10000408	ALGO_AEC_RET_INVALID_SUP_MODE	AEC抑制强度参数设置无效
0x10000409	ALGO_AEC_RET_INVALID_COMFORT_NOISE	AEC舒适噪声参数设置无效
0x10000410	ALGO_AEC_RET_INVALID_DELAY_SAMPLE	AEC延迟样本数设置无效
0x10000411	ALGO_AEC_RET_INVALID_RECURSIVE_RATIO	AEC递归参数设置无效
0x10000412	ALGO_AEC_RET_API_CONFLICT	其他API正在运行
0x10000413	ALGO_AEC_RET_INVALID_CALLING	呼叫API顺序错误
0x10000414	ALGO_AEC_RET_INVALID_JSONFILE	AEC 读取Json档失败

参数名称	描述	输入/输出
working_buffer_address	Aec算法使用的内存地址	输入
aec_init	Aec算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Aec算法所使用的内存地址	输入
aec_init	Aec算法的初始化结构体指针	输入

参数名称	描述	输入/输出
handle	算法handle	输入
pss_audio_near_end	近端数据指针	输入/输出
pss_audio_far_end	远程数据指针	输入

参数名称	描述	输入/输出
ver_year	Aec算法库档编译时的年份	输出
ver_date	Aec算法库档编译时的日期	输出
ver_time	Aec算法库档编译时的时间	输出

参数名称	描述	输入/输出
handle	Aec 算法handle	输入
aec_init	Aec算法的初始化结构体指针	输出
aec_config	Aec算法配置参数的结构体指针	输出

成员名称	描述
IAA_AEC_SAMPLE_RATE_8000	8K采样率
IAA_AEC_SAMPLE_RATE_16000	16K采样率
IAA_AEC_SAMPLE_RATE_32000	32K采样率
IAA_AEC_SAMPLE_RATE_48000	48K采样率

成员名称	描述
recursive_ratio	请参考IaaAec_SetRecursiveRatio
block_num	请参考IaaAec_SetADFBlockNum
mode	请参考IaaAec_SetMode

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码
