AOV功能说明¶

1. AOV功能介绍¶

本文是对AOV演示程序说明的内容补充，更加详细地介绍AOV功能。

如上图所示。Always On Video (AOV) 全天候视频监控方案专为户外监控场景设计，能够在低功耗条件下实现持续的智能监控，具体支持如下功能：

功能场景：实现低功耗全天候视频监控，在电池供电环境下长期运行
视频流处理：sensor→vif→isp→scl→venc→文件存储，支持H.264/H.265编码
智能检测：集成AI目标检测功能，支持人形、车辆等多目标识别
自适应帧率：根据检测结果在1 FPS（低功耗）和15 FPS（事件录制）间智能切换
多传感器支持：支持单/双传感器配置
补光控制：支持硬件光敏、软件光敏和Fast AE三种补光策略
音频支持：可选音频输入功能，在事件触发时录制音频

2. 参数说明¶

这里对于AOV Demo的所有可用参数作介绍：

2.1. 基本参数¶

index: 指定传感器索引，默认值：0

index 1  # 3840x2160@21fps
index 2  # 2016x1512@30fps
index 3  # 1920x1080@30fps
index 4  # 3264x2448@30fps
index 6  # 3840x2160@30fps

dual_sensor: 启用双传感器模式，默认值：单传感器
```
dual_sensor
```
model: 指定AI检测模型路径，默认值：/config/dla/spdy48.img
```
model ./spdy48.img
```

2.2. 编码和存储参数¶

dump: 指定视频文件存储路径，默认值：当前目录
```
dump /mnt/sdcard/video
```
store: 指定内存中缓存的视频帧数量，默认值：10帧
```
store 10    # 缓存10帧后写入文件
```
time: 设置程序运行时间（秒），默认值：0（不限制）
```
time 3600    # 运行1小时后退出
```

2.3. 图像质量参数¶

iqbin_b: 指定场景的IQ文件路径，默认值：无
```
iqbin_b ./bright_api.bin
```
iqbin默认打包至板端/config/iqfile路径。也可从sdk的/project/board/iford/iqfile/imx681路径下手动拷贝至板端。

此处iqbin选择应与选择的index号对应，对应关系如下：
```
index 1  # imx681_8m_comake_1201_30fps.bin
index 2  # imx681_3m_comake_1201_30fps.bin
index 3  # imx681_3m_comake_1201_30fps.bin
index 4  # imx681_8m_comake_1201_30fps.bin
index 6  # imx681_8m_comake_1201_30fps.bin
```

2.4. 补光控制参数¶

Note

该功能需要相应的驱动和硬件配合，在D2开发板上无法直接使用，需要自行配置，配置可见下文补光策略介绍部分。

aux_conv: 指定补光策略，默认值：不启用

aux_conv 0    # 硬件光敏传感器
aux_conv 1    # 软件光敏算法
aux_conv 2    # Fast AE（需要传感器支持）

2.5. 系统配置参数¶

realtime: 启用VIF-ISP实时绑定模式，默认值：非实时
```
realtime
```

2.6. 音频参数¶

Note

该功能暂不支持。

-ai: 启用音频输入
```
-ai /mnt/sdcard/audio
```
说明：用于使能audio的input，并指定录制的音频的存放路径。demo会在高帧率场景期间录制音频。

3. 工作模式说明¶

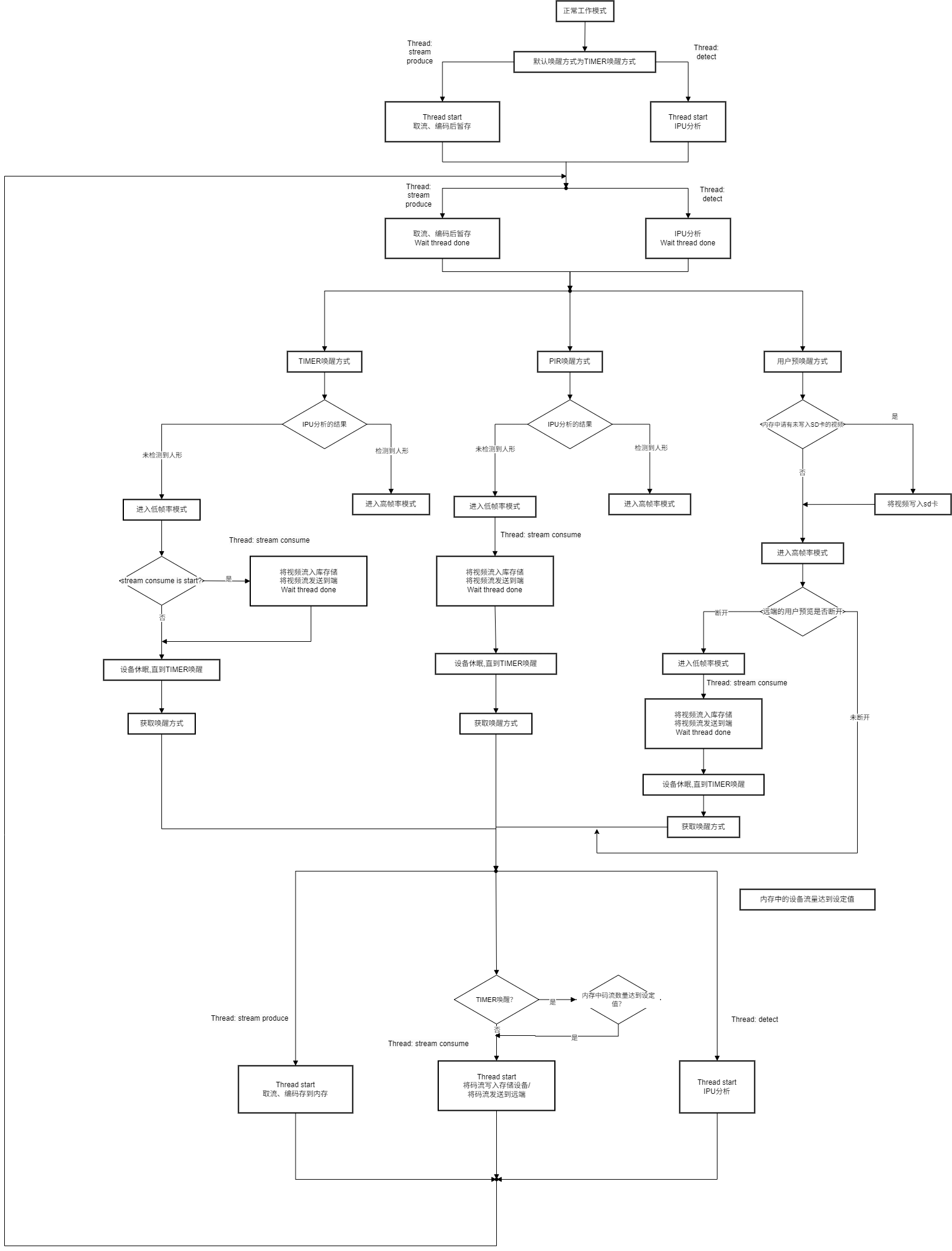

系统工作模式如下图所示：

工作流程：

低帧率监控：以1 FPS持续监控，节省电量
智能检测：AI实时分析视频流，检测人形、车辆等目标
事件触发：检测到目标时自动切换到15 FPS高帧率
高清录制：事件期间录制高质量视频和音频
自动恢复：目标离开后，确认无目标后恢复低帧率

4. 硬件配置说明¶

当前demo中以下配置项虽然存在但实际使用有差异：

PIR传感器唤醒：板上没有PIR硬件，PIR目前是按键模拟。
滤光片(IR-CUT)和补光LED：板上没有相应硬件，但有预留IR-CUT接口，相关操作目前没有效果，需自行配置，配置方法见下文。

5. 技术特性¶

5.1. 基础概念¶

5.1.1. AE (Auto Exposure) 自动曝光¶

AE是自动曝光控制的缩写，是相机图像处理的核心功能之一。它根据环境光照条件自动调整相机的曝光参数（光圈、快门、增益等），以确保获得亮度适宜的图像。

5.1.2. Fast AE 快速自动曝光¶

Fast AE是传感器提供的一种增强功能，能够在低帧率场景下快速响应环境光变化。当环境光照发生剧烈变化时，传统AE收敛较慢，可能导致画面过暗或过亮，而Fast AE能够显著缩短收敛时间，提升画质。

5.1.3. ISP (Image Signal Processor) 图像信号处理器¶

ISP是专门用于图像处理的硬件单元，负责从传感器接收原始图像数据，并进行一系列处理如降噪、白平衡、色彩校正、锐化等，最终输出高质量的视频流。

5.2. 补光策略¶

系统提供三种补光方案以适应不同环境：

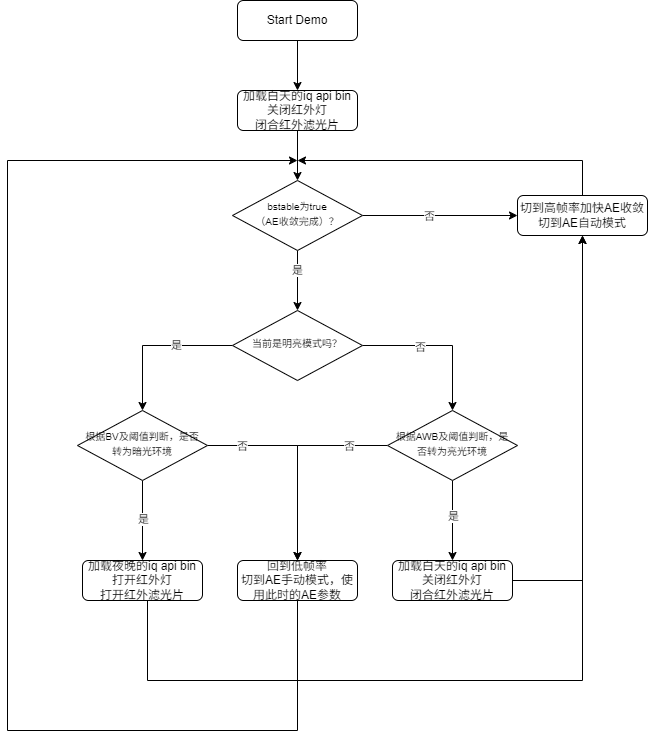

5.2.1. 软件光敏¶

通过查询ISP AE收敛状态，在环境光变化时自动切换到高帧率辅助收敛，确保画面效果。

工作机制：

查询ISP AE收敛状态 (bIsStable)
当检测到AE未收敛时，切换到高帧率模式
持续监控直到AE重新收敛
根据环境变化控制补光灯开关

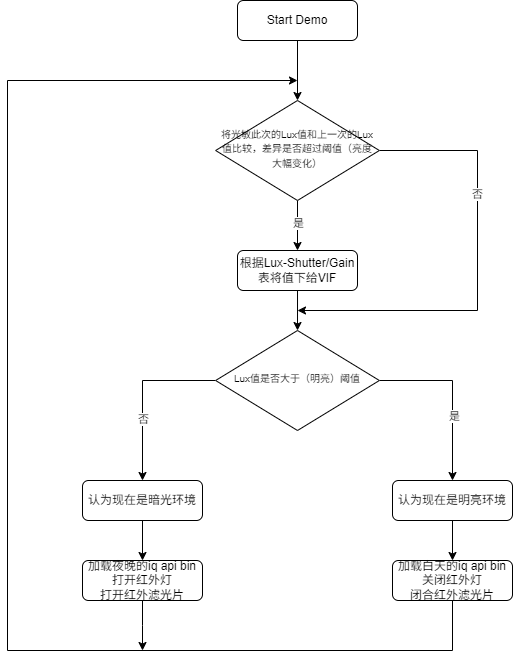

5.2.2. 硬件光敏¶

使用硬件光敏传感器检测环境光照，根据lux值直接控制补光灯开关和曝光参数。

工作机制：

读取硬件光敏传感器的lux值
与上一次lux值比较，检测光照变化
根据lux值确定环境光状态
控制补光灯开关和曝光参数

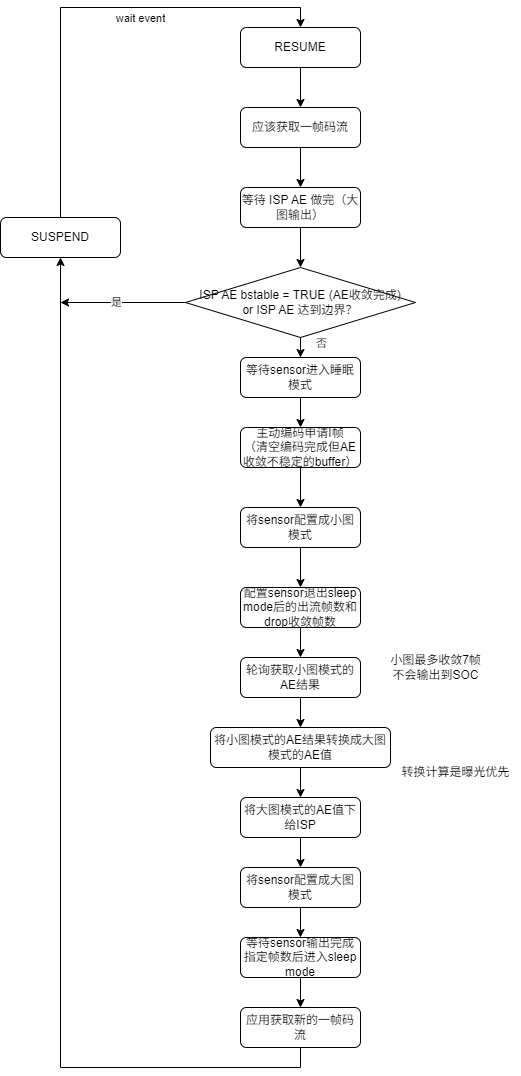

5.2.3. Fast AE¶

利用传感器Fast AE功能，在低帧率场景下快速响应环境光变化，特别适合支持该特性的传感器。

程序配置：

// 在ST_Common_AovPipeInit中配置
MI_U32 u32StreamOutCnt = 10;    // Fast AE完成后输出帧数
MI_U32 u32DropCnt = 5;         // 丢弃帧数
MI_U32 u32RunThreshold = 3;    // 启动阈值

ST_Common_FastAE_InitIspConvParam(u32StreamOutCnt, u32DropCnt, u32RunThreshold);

5.3. 程序中的补光控制¶

5.3.1. 补光策略选择¶

通过 aux_conv 参数选择补光策略：

aux_conv 0    # 硬件光敏
aux_conv 1    # 软件光敏
aux_conv 2    # Fast AE

5.3.2. 补光控制函数¶

程序中的关键补光控制函数：

ST_Common_AovFastAE_Run() - 执行Fast AE
ST_Common_AovISPAdjust_HWLightSensor() - 硬件光敏调整
ST_Common_AovSWLightSensorProcess() - 软件光敏处理

5.3.3. 亮度切换处理¶

当检测到环境亮度变化时：

加载对应的IQ配置文件
控制补光灯开关
重新配置ISP参数
等待AE收敛完成

5.3.4. 补光控制配置实现¶

D2开发板上默认不配置光敏、滤光片、LED的驱动，但是所有的接口都已预留，可以自行配置增加使用。

光敏配置实现

设备节点: /dev/light_sensor
实现函数: SS_Light_Senosr_Get_LightSensor_Value() (sdk/verify/common/ss_light_sensor/ss_light_sensor_api.c)
实现方式: 通过 ioctl 系统调用，使用 IOCTL_LIGHT_SENSOR_CONTROL_GET_LUX 命令获取lux值
错误处理: 返回 ERR_HW_GETLUX_FAILED 或 ERR_HW_GETLUX_NOUPDATE 表示读取失败

滤光片（IR-cut）配置实现

设备节点: /dev/light_misc
实现函数: Dev_Light_Misc_Device_Set_Ircut() (sdk/verify/sample_code/libraries/light_misc_control/light_misc_control_user/light_misc_control_api.c)
控制方式:

E_SWITCH_STATE_ON: 开启IR-cut滤光片（白天模式）

E_SWITCH_STATE_OFF: 关闭IR-cut滤光片（夜间模式）

E_SWITCH_STATE_KEEP: 保持当前状态
实现方式: 通过 ioctl 系统调用，使用 IOCTL_LIGHT_MISC_CONTROL_SET_IRCUT 命令

LED配置实现

设备节点: /dev/light_misc
实现函数: Dev_Light_Misc_Device_Set_Attr() (sdk/verify/sample_code/libraries/light_misc_control/light_misc_control_user/light_misc_control_api.c)
控制模式:

E_CONTROL_TYPE_LONG_TERM_ON: 长期开启

E_CONTROL_TYPE_LONG_TERM_OFF: 长期关闭

E_CONTROL_TYPE_MULTI_FRAME: 多帧模式
实现方式: 通过 ioctl 系统调用，使用 IOCTL_LIGHT_MISC_CONTROL_SET_ATTR 命令

5.4. 帧率控制策略¶

低帧率模式：1 FPS，功耗极低，适合长期监控
高帧率模式：15 FPS，画质流畅，适合事件录制
智能切换：基于AI检测结果自动切换，平衡功耗和画质

5.5. 存储管理¶

文件分割：按帧率变化自动分割视频文件
命名规则：{序列号}_snr{传感器ID}_st{帧率}fps.es
缓存机制：内存缓存多帧后批量写入，减少磁盘I/O
完整性保证：使用fsync确保数据安全写入

其中序列号是会在每次帧率变化时增长，最终保存下来的文件可能是如下形式：

1_snr0_st_15fps.es
2_snr0_st_1fps.es
3_snr0_st_15fps.es
4_snr0_st_1fps.es
...

5.6. 外挂MCU以及SOC上下电方案¶

当SOC下电未完成，而此时恰好有事件触发导致SOC上电，可能会导致系统异常，相关说明和解决方案可参考外挂MCU以及SOC 上下电方案。

6. API说明¶

6.1. ST_Common_AovGetDefaultAttr¶

功能

获取aov句柄的默认属性

语法

MI_S32 ST_Common_AovPipeGetDefaultAttr(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.2. ST_Common_AovSetSuspendTime¶

功能

设置系统的休眠时长，单位为秒，范围为[1s~2^32s)

语法

MI_S32 ST_Common_AovSetSuspendTime(MI_U32 u32SuspendSec);

形参

参数名称 描述 输入/输出

u32SuspendSec 休眠的时长输入
返回值

0：成功

非0：失败

6.3. ST_Common_AovEnterSuspend¶

功能

系统进入休眠状态

语法

MI_S32 ST_Common_AovEnterSuspend(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.4. ST_Common_AovEnterLowPowerMode¶

功能

系统进入低电量模式，设备断电

语法

MI_S32 ST_Common_AovEnterLowPowerMode(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.5. ST_Common_AovEnterNormalPowerMode¶

功能

系统重启并进入正常电量模式

语法

MI_S32 ST_Common_AovEnterNormalPowerMode();

形参

无
返回值

0：成功

非0：失败

6.6. ST_Common_AovSetLowFps¶

功能

切换到低帧率

语法

MI_S32 ST_Common_AovSetLowFps(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入
返回值

0：成功

非0：失败

6.7. ST_Common_AovSetHighFps¶

功能

切换到高帧率

语法

MI_S32 ST_Common_AovSetHighFps(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入
返回值

0：成功

非0：失败

6.8. ST_Common_AovRemoteStatusCheck¶

功能

判断远端的连接状态

此接口需要客户自定义实现

语法

ST_RemoteStatus_e ST_Common_AovRemoteStatusCheck(MI_U8 *pu8SimulateCmd);

形参

参数名称描述输入

pu8SimulateCmd 使用字符来模拟远端的连接状态输入
返回值

描述

E_ST_REMOTE_CONNECTTING 和远端连接中

E_ST_REMOTE_DISCONNECT 和远端已经断开连接

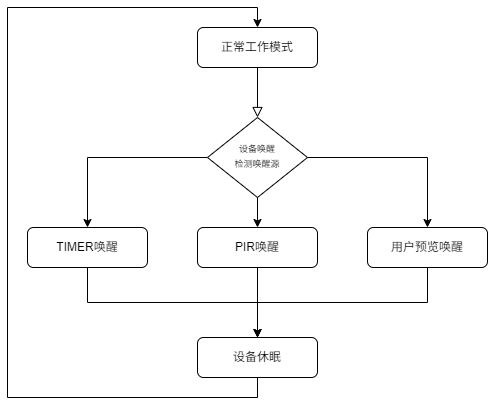

6.9. ST_Common_AovWakeupCheck¶

功能

检测设备被唤醒的方式

语法

ST_WakeupType_e ST_Common_AovWakeupCheck(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称描述输入

pstAovHandle 根据pstAovHandle->stAutoTestParam.bAutoTest是否使能测试模式输入

返回值

	描述
E_ST_WAKEUP_TIMER	定时器唤醒，对应rtc_alarm；如MCU取代RTC，对应MCU timer唤醒
E_ST_WAKEUP_PIR	PIR唤醒，对应rtc_io1；如MCU取代RTC，对应MCU PIR事件
E_ST_WAKEUP_PREVIEW	用户预览唤醒，对应rtc_io0；如MCU取代RTC，对应MCU用户预览事件

6.10. ST_Common_AovOSCheck¶

功能

检测当前OS

语法

ST_OSType_e       ST_Common_AovOSCheck();

形参

无
返回值

E_ST_OS_PURELINUX pure linux系统

E_ST_OS_DUALOS dualos

6.11. ST_Common_AovBatteryLevelCheck¶

功能

检测设备的电量状态

此接口需要客户自定义实现

语法

ST_BatteryLevel_e ST_Common_AovBatteryLevelCheck(MI_U8 *pu8SimulateCmd);

形参

参数名称 描述 输入/输出

pu8SimulateCmd 使用字符来模拟电池的电量等级输入
返回值

E_ST_BATTERYLEVEL_NORMAL 正常电量

E_ST_BATTERYLEVEL_LOW 低电量

6.12. ST_Common_AovStreamCreate¶

功能

创建stream句柄，其本质上是一个stream list

语法

MI_S32 ST_Common_AovStreamCreate(ST_Common_AovStreamHandle_t *pstStreamHandle);

形参

参数名称 描述 输入/输出

pstStreamHandle stream句柄输出
返回值

0：成功

非0：失败

6.13. ST_Common_AovStreamProduce¶

功能

提供stream，编码完成后添加到stream list

语法

MI_S32 ST_Common_AovStreamProduce(ST_Common_AovHandle_t *pstAovHandle, ST_Common_AovStreamHandle_t *pstStreamHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出

pstStreamHandle stream句柄输入/输出
返回值

0：成功

非0：失败

6.14. ST_Common_AovStreamConsume¶

功能

将stream list消耗空，可选择写SD卡、发送数据到云端

语法

MI_S32 ST_Common_AovStreamConsume(ST_Common_AovHandle_t *pstAovHandle, ST_Common_AovStreamHandle_t *pstStreamHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出

pstStreamHandle stream句柄输入/输出
返回值

0：成功

非0：失败

6.15. ST_Common_AovDetect¶

功能

IPU识别，依据检测结果更改状态值，并进行后处理（贴人形框）

语法

MI_S32 ST_Common_AovDetect(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.16. ST_Common_AovPipeInit¶

功能

初始化aov pipe

语法

MI_S32 ST_Common_AovPipeInit(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.17. ST_Common_AovPipeStart¶

功能

开始aov pipe

语法

MI_S32 ST_Common_AovPipeStart(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.18. ST_Common_AovPipeStop¶

功能

停止aov pipe

语法

MI_S32 ST_Common_AovPipeStop(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.19. ST_Common_AovPipeDeInit¶

功能

反初始化aov pipe

语法

MI_S32 ST_Common_AovPipeDeInit(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

6.20. ST_Common_AovDoAudio¶

功能

音频输入输出

语法

MI_S32 ST_Common_AovDoAudio(ST_Common_AovHandle_t *pstAovHandle);

形参

参数名称 描述 输入/输出

pstAovHandle aov句柄输入/输出
返回值

0：成功

非0：失败

	描述
E_ST_REMOTE_CONNECTTING	和远端连接中
E_ST_REMOTE_DISCONNECT	和远端已经断开连接


E_ST_BATTERYLEVEL_NORMAL	正常电量
E_ST_BATTERYLEVEL_LOW	低电量

参数名称	描述	输入/输出
pstAovHandle	aov句柄	输入/输出
pstStreamHandle	stream句柄	输入/输出


E_ST_OS_PURELINUX	pure linux系统
E_ST_OS_DUALOS	dualos
