Adc_DebugSop¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	2024/03/07

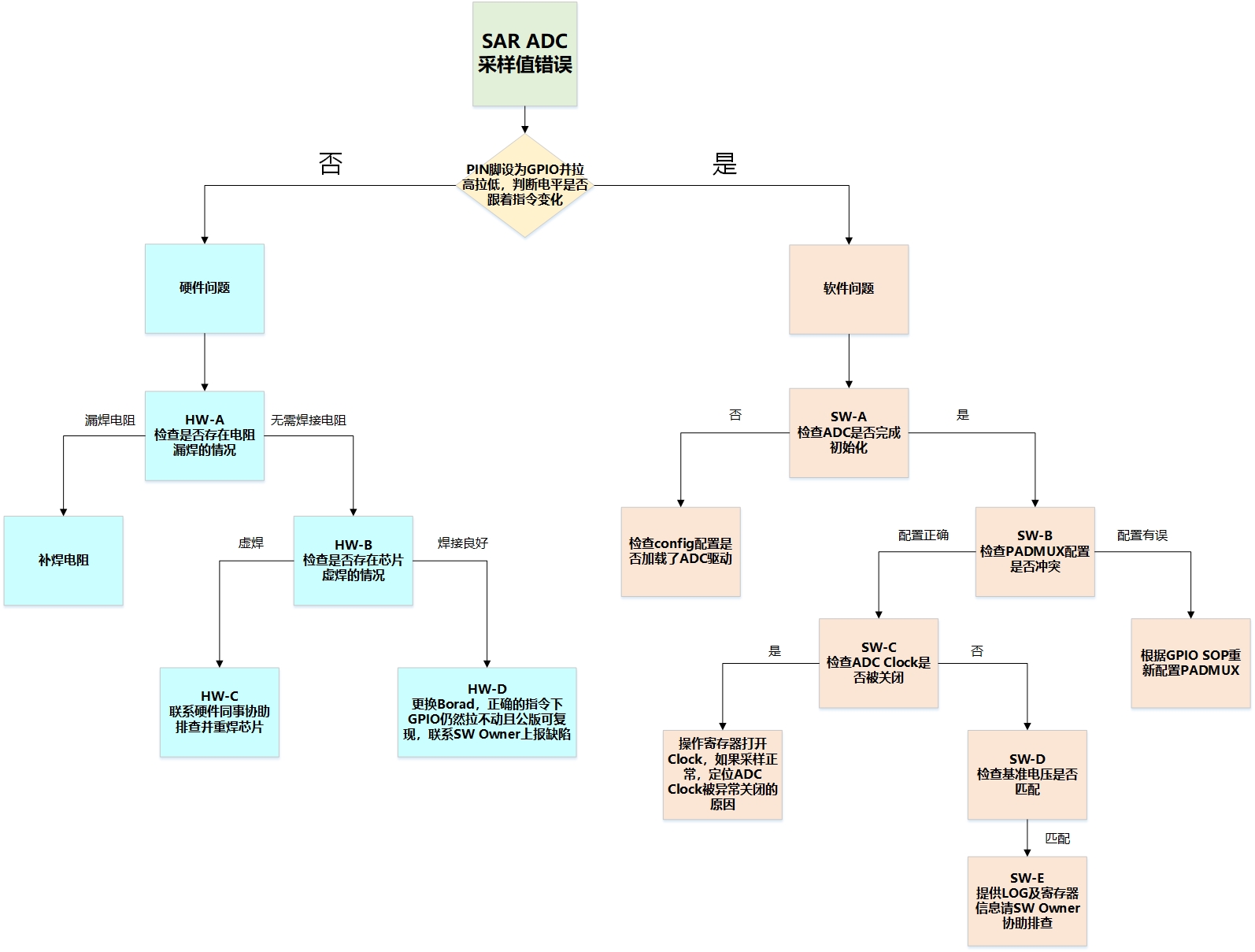

图1-1 ADC采样错误的Debug流程图

检查到SAR ADC采样有误时，可操作寄存器将对应PIN脚设为GPIO并拉高拉低（请注意某些PIN脚GPIO功能优先级并不是最高的，此时需要先清除更高优先级），操作方法：

riu_w 0x14 0x11 0x00  //设置为GPIO MODE
riu_w 0x14 0x12 0xff  //设置为高电平
riu_w 0x14 0x12 0x00  //设置为低电平

如果实际输出电平没有变化，则可判断为硬件问题，可按照如下顺序排查：

查看原理图的对应PIN脚是否有电阻漏焊，如下图所示，R424与R425需要接上0R的电阻

如果更换Board后，GPIO是可以拉高拉低的，那么可能是芯片虚焊，需要rework

联系硬件同事协助排查并重焊芯片

如果更换Board后，GPIO仍然无法拉高拉低，联系SW Owner上报缺陷

判断为软件问题时，可按照如下顺序排查：

通过Bank 0x14的配置查看ADC是否完成初始化，主要查看0x0的数值是否为0xA20，以及0x40~0x47是否有数值：

图2-1 ADC未初始化时的Bank信息

图2-2 ADC完成初始化后的Bank信息

如若未完成初始化，自然无法采样，请检查config配置是否有加载SAR ADC驱动

Linux config：

Device Drivers --->

[*] Sstar SoC platform drivers --->

    <*> Sstar ADCLP driver

Linux DTS：

adclp0: adclp0@1f002800 {    // 选择通道0
    compatible = "sstar,adclp";
    ......
    status = "ok";  // Ok：初始化adc
};

Rtos config：

BSP Driver Options --->

    <*> Support SARADC driver

Rtos Sysdesc：

<adclp0>     // 选择通道0
    [reg_u32] 0x1F002800;
    ......
    [status_u8] 1; // 1：初始化adc

ADC初始化后，仍然无法正确获取电压数值，则需要检查PADMUX是否存在冲突，详见Gpio_DebugSop中的PADMUX冲突检查内容，一般情况下，ADC引脚被设置成GPIO MODE后就无法采样

查看如下寄存器确认ADC时钟源是否被关闭，以iford为例：

0xE 0x22 BIT5

若BIT5 = 0表示ADC时钟源开启，若BIT5 = 1则说明ADC时钟源被异常关闭，请联系SW Owner debug

查看如下寄存器确认ADC各通道的基准电压档位，以iford为例(其他chip的寄存器位置一致)：

0x14 0x19 BIT0对应通道0，BIT1对应通道1，以此类推

BIT数值为1，该通道的基准电压为1.8V，BIT数值为0，该通道的基准电压为1.0V， (部分芯片的BIT 1/0对应的基准电压为3.3V/2.0V)，请确认电压计算时是否使用了不匹配的基准电压

上述步骤SW-A，SW-B，SW-C，SW-D均检查OK，请提供ADC相关LOG以及ADC BANK(0x14)信息，联系SW Owner debug
