SPINOR API¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	11/18/2024
1.1	更新模板并新增API描述	11/25/2025

1. 概述¶

SPINOR是使用SPI进行数据存取的NOR flash。

本文主要介绍Rtos和Linux系统下对SPINOR flash进行数据存取。

2. 硬件功能¶

控制器自带两个片选，并且支持GPIO片选，可多个flash分时操作
支持continue read模式
支持四线读写模式
时钟支持12Mhz、54Mhz、86Mhz、104Mhz、108Mhz五个档位

支持最大80Mhz clock DTR快速读取，不同chip状况如下表

| **chipname**  | **DTR 支持状况** |
| ------------- | ---------------- |
| iford         | yes              |
| souffle       | yes              |
| ifado         | no               |
| pcupid        | no               |
| ibopper       | no               |
| ifackel       | yes              |

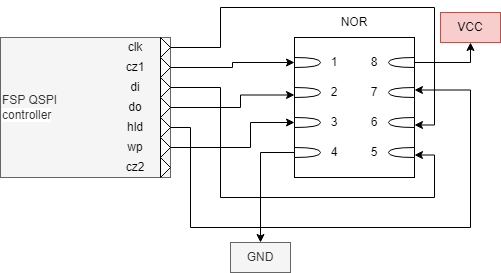

3. 硬件连接介绍¶

4. Rtos用法介绍¶

4.1. Rtos Config配置¶

Rtos使用SPINOR，需要配置：

CONFIG_FSP_QSPI_SUPPORT=y
CONFIG_FLASH_SUPPORT=y
CONFIG_SSTAR_NOR=y

进入rtos/proj目录，make menuconfig选择的配置如下:

BSP Driver Options  --->
    [*] Support fsp_qspi driver

BSP Driver Options  --->
    [*] Support Flash driver
    [*]   SPINOR

4.2. Rtos SYS配置¶

4.2.1. fsp_qspi节点配置¶

<fsp_qspi0>
    [cs_num_u8] 2;
    [cs_mode_u8] 0;
    [engine_u8] 0;
    [ext_num_u8] 0;
    [cs_ext_u32] 0;
    [dma_u8] 1;
    [reg_u32_u16] 0x1F201A00 0x100, 0x1F201C00 0x100;

属性	描述	备注
cs_num_u8	用于标记控制器自带的片选数量	不需要修改
cs_mode_u8	用于指定cs使用软件还是硬件控制	可根据需要修改
engine_u8	用于指定控制器的编号	禁止修改
ext_num_u8	用于指定使用GPIO作为片选的数量	可根据需要修改
cs_ext_u32	用于指定除Engine自带的cs外要使用的pad index	和ext_num配合使用
dma_u8	用于指定是否使能DMA模式	可根据需要修改
reg_u32_u16	用于指定fspi和qspi寄存器的bank地址	不需要修改

4.2.2. spinor节点配置¶

<norflash0>
    [engine_u8] 0;
    [cs_select_u8] 0;

属性	描述	备注
engine_u8	用于指定使用的控制器编号	不需要修改
cs_select_u8	用于指定使用的片选编号	不需要修改

5. Linux用法介绍¶

5.1. Linux Config配置¶

Linux使用SPINOR，需要配置：

CONFIG_FSP_QSPI_SUPPORT=y
CONFIG_FLASH_SUPPORT=y
CONFIG_SSTAR_NOR=y

进入kernel目录，make menuconfig选择的配置如下:

Device Drivers  --->
    [*] Sstar SoC platform drivers  --->
        <*>   Sigmastar FSP-QSPI Driver

Device Drivers  --->
    [*] Sstar SoC platform drivers  --->
        <*>   SigmaStar FLASH
        <*>     SPINOR

5.2 dtsi节点说明¶

5.2.1. fsp_qspi节点配置¶

fsp-qspi0 {
    compatible = "sstar,fsp-qspi";
    reg = <0x1F201A00 0x200>, <0x1F201C00 0x200>;
    clocks = <&CLK_fsp_qspi>, <&CLK_spi_nonpm>, <&CLK_spi_synth_pll>;
    cs-num = <2>;
    cs-mode = <0>;
    cs-ext = <PAD_GPIO0>;
    engine = <0>;
    dma = <1>;
    status = "ok";
};

属性	描述	备注
compatible	用于匹配驱动进行驱动注册，需与代码中一致	禁止修改
reg	用于指定fsp qspi寄存器bank的地址	不需要修改
clocks	用于指定使用的时钟源	不需要更改
cs-num	用于标记控制器自带的片选数量	不需要更改
cs-mode	用于指定cs使用软件还是硬件控制	可根据需要修改
cs-ext	用于指定除Engine自带的cs外要使用的pad index	可根据需要修改
engine	用于指定控制器的编号	不需要更改
dma	用于指定是否使能DMA模式	可根据需要修改
status	用于指定是否使能fsp qspi驱动	可根据需要修改

5.2.2. spinor节点配置¶

norlash0 {
    compatible = "sstar-norflash";
    engine = <0>;
    cs-select = <0>;
    status = "ok";
};

属性	描述	备注
compatible	用于匹配驱动进行驱动注册，需与代码中一致	禁止修改
engine	用于指定控制器的编号	不需要更改
cs-select	用于指定使用的片选编号	不需要修改
status	用于指定是否使能fsp qspi驱动	可根据需要修改

6. API 参考¶

6.1. Linux用法¶

linux用法对接标准MTD设备，按照MTD操作方式对flash进行存取。

6.2. Rtos用法¶

Rtos路径：proj/sc/driver/sysdriver_common/flash/drv_part.h

API名	功能
sstar_part_mark_active	标记启动分区
sstar_part_get	获取分区信息
sstar_part_get_active	获取主分区信息
sstar_part_get_nm	根据分区号获取分区信息
sstar_part_get_nm_by_dev	根据设备名和分区号获取分区信息
sstar_part_get_dev	根据设备名获取对应设备的分区信息
sstar_part_is_support_xzdec	判断是否支持xz解压
sstar_part_load	读取分区数据
sstar_part_load_to_xzdec	读取分区数据并进行xz解压
sstar_part_program	对分区进行数据写入
sstar_part_erase	擦除分区数据
sstar_part_block_isbad	判断分区某位置是否为坏块

6.2.1. sstar_part_mark_active¶

功能

标记启动分区

语法

u8 sstar_part_mark_active(u8 *part_name, u8 trunk);

形参

参数名称 描述 输入/输出

part_name 分区名字输入

trunk 主备份分区标志输入
返回值
- 0：失败。
- 非0：成功。
依赖
- 头文件：drv_part.h

6.2.2. sstar_part_get¶

功能

获取分区信息

语法

u8 sstar_part_get(u8 *part_name, u8 trunk, struct sstar_part *part);

形参

参数名称 描述 输入/输出

part_name 分区名字输入

trunk 主备份分区标志输入

part 分区信息结构体输出
返回值
- 0：失败。
- 1：成功。
依赖
- 头文件：drv_part.h

6.2.3. sstar_part_get_active¶

功能

获取主分区信息

语法

u8 sstar_part_get_active(u8 *part_name, struct sstar_part *part);

形参

参数名称 描述 输入/输出

part_name 分区名字输入

part 分区信息结构体输出
返回值
- 0：失败。
- 1：成功。
依赖
- 头文件：drv_part.h

6.2.4. sstar_part_get_nm¶

功能

根据分区号获取分区信息

语法

u8 sstar_part_get_nm(u8 part_id, struct sstar_part *part);

形参

参数名称 描述 输入/输出

part_id 分区号输入

part 分区信息结构体输出
返回值
- 0：失败。
- 1：成功。
依赖
- 头文件：drv_part.h

6.2.5. sstar_part_get_nm_by_dev¶

功能

根据设备名和分区号获取分区信息

语法

u8 sstar_part_get_nm_by_dev(u8 *dev_name, u8 part_id, struct sstar_part *part);

形参

参数名称 描述 输入/输出

dev_name 设备名输入

part_id 分区号输入

part 分区信息结构体输出
返回值
- 0：失败。
- 1：成功。
依赖
- 头文件：drv_part.h

6.2.6. sstar_part_get_dev¶

功能

根据设备名获取对应设备的分区信息

语法

u8 sstar_part_get_dev(u8 *dev_name, struct sstar_part *part);

形参

参数名称 描述 输入/输出

dev_name 设备名输入

part 分区信息结构体输出
返回值
- 0：失败。
- 1：成功。
依赖
- 头文件：drv_part.h

6.2.7. sstar_part_is_support_xzdec¶

功能

判断是否支持xz解压

语法

u8 sstar_part_is_support_xzdec(struct sstar_part *part);

返回值
- 0：不支持。
- 1：支持。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入
依赖
- 头文件：drv_part.h

6.2.8. sstar_part_load¶

功能

读取分区数据

语法

u32 sstar_part_load(struct sstar_part *part, u32 u32_offset, u8 *pu8_data, u32 u32_size);

返回值
- 0：失败。
- u32_size：成功。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入

u32_offset 分区内偏移输入

pu8_data 数据存放BUFF 输入

u32_size 数据读取的大小输入
依赖
- 头文件：drv_part.h

6.2.9. sstar_part_load_to_xzdec¶

功能

读取分区数据并进行xz解压

语法

u32 sstar_part_load_to_xzdec(struct sstar_part *part, u32 u32_offset, u8 *pu8_data, u32 u32_size);

返回值
- 0：失败。
- u32_size：成功。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入

u32_offset 分区内偏移输入

pu8_data 数据存放BUFF 输入

u32_size 数据读取的大小输入
依赖
- 头文件：drv_part.h

6.2.10. sstar_part_program¶

功能

对分区进行数据写入

语法

u32 sstar_part_program(struct sstar_part *part, u32 u32_offset, u8 *pu8_data, u32 u32_size);

返回值
- 0：失败。
- u32_size：成功。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入

u32_offset 分区内偏移输入

pu8_data 数据存放BUFF 输入

u32_size 数据写入的大小输入
依赖
- 头文件：drv_part.h
注意
- 必须先对写入的范围数据进行擦擦除
- 擦除是按块擦除的，经典值是0x20000，举例擦除地址0x20020，大小0x800，实际擦除的物理地址0x20000~0x40000

6.2.11. sstar_part_erase¶

功能

对分区进行数据擦除

语法

u32 sstar_part_erase(struct sstar_part *part, u32 u32_offset, u32 u32_size);

返回值
- 0：失败。
- u32_size：成功。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入

u32_offset 分区内偏移输入

u32_size 数据写入的大小输入
依赖
- 头文件：drv_part.h
注意
- 擦除是按块擦除的，经典值是0x20000，举例擦除地址0x20020，大小0x800，实际擦除的物理地址0x20000~0x40000

6.2.12. sstar_part_block_isbad¶

功能

判断分区某位置是否为坏块

语法

u32 sstar_part_block_isbad(struct sstar_part *part, u32 u32_offset);

返回值
- 0：好块。
- 1：坏块。
形参

参数名称 描述 输入/输出

part 分区信息结构体输入

u32_offset 分区内偏移输入
依赖
- 头文件：drv_part.h

7. 数据结构说明¶

7.1. sstar_part¶

说明

记录分区信息。

定义

struct sstar_part
{
    u8                        trunk;
    u8                        backup_trunk;
    u32                       offset;
    u32                       size;
    u32                       block_size;
    const u8 *                part_name;
    struct sstar_part_device *part_dev;
};

成员

成员名称	描述
trunk	主分区标志
backup_trunk	备份分区标志
offset	分区偏移
size	分区大小
block_size	分区一个块的大小
part_name	分区名
part_dev	分区设备结构体

7.2. part_dev¶

说明

分区设备结构体，记录分区操作方法。

定义

struct sstar_part_device
{
    u8    engine;
    u8    cs_select;
    u8    xzdec_en;
    u8    dev_name[8];
    u32   capacity;
    u32   erase_size;
    void *handle;
    u32 (*read_skip_bad)(void *, u32, u32, u32, u8 *);
    u32 (*read_to_xzdec_skip_bad)(void *, u32, u32, u32, u8 *);
    u32 (*write_skip_bad)(void *, u32, u32, u32, u8 *);
    u32 (*erase_skip_bad)(void *, u32, u32, u32);
    u32 (*block_isbad)(void *, u32);
};

成员

成员名称	描述
engine	使用的控制器编号
cs_select	使用的片选编号
xzdec_en	是否支持xz解压
dev_name[8]	分区设备名
capacity	物理存储器总大小
erase_size	擦除一个块的大小
handle	私有句柄
(*read_skip_bad)	读取函数
(*read_to_xzdec_skip_bad)	读取数据并xz解压函数
(*write_skip_bad)	写数据函数
(*erase_skip_bad)	擦除数据函数
(*block_isbad)	判断坏块函数

8. 测试用例说明¶

Linux参考:mtdutils使用方法（开源工具，可在linux开发社区获取）
Rtos参考: proj/sc/system/env_util/src/env_util.c

参数名称	描述	输入/输出
part_name	分区名字	输入
trunk	主备份分区标志	输入
part	分区信息结构体	输出

参数名称	描述	输入/输出
dev_name	设备名	输入
part_id	分区号	输入
part	分区信息结构体	输出

数据类型	定义
sstar_part	功能相关配置
sstar_part_device	行偏移配置
