MI IVE DEBUG SOP

REVISION HISTORY

Revision No.
Description
 Date
1.00
  • Initial release
    		•  02/22/2024

    1. 前言

    本文档旨在介绍遇到MI IVE相关问题时，如何进行初步排查，快速定位问题，以及确定是Sigmastar SDK问题后，需提供哪些信息给IVE owner分析。

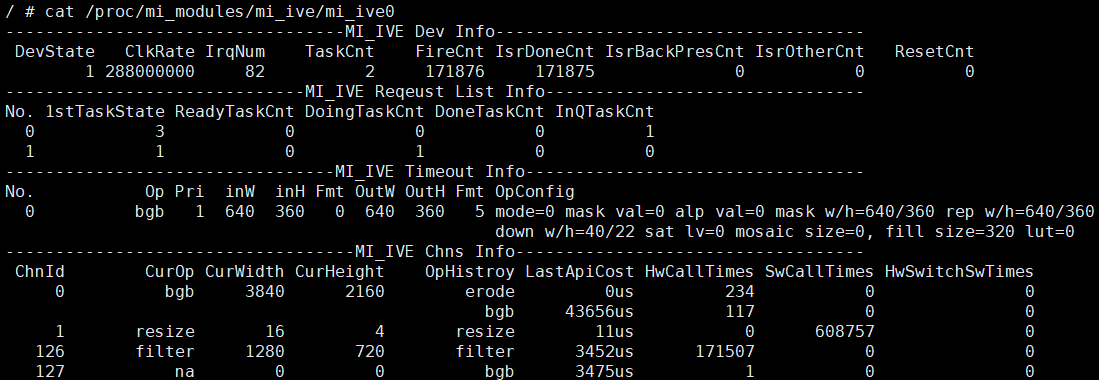

    • 支持 cat /proc/mi_modules/mi_ive/mi_ive0 获取 proc 信息，示意图如下：

    2. IVE 常见问题

    2.1 性能不足

    Debug 流程参考图：

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A 参照 IVE API 文档章节 4.1 智能加速硬件API实作 进行确认 出口条件1：无硬件加速支持
    出口条件2：有硬件加速支持     		出口条件1：B
    出口条件2：C
    B 使用 top 等方法查看 cpu loading 使用情况 出口条件1：过高
    -> 调整 App 线程优先级
    出口条件2：正常
    -> 与 IVE owner 确认算子是否有优化空间     		流程结束 出口条件2：
    算子参数配置：输入/输出图像/内存的分辨率、内存配置信息、控制参数信息
    C 参照 IVE API 文档章节 4.3 智能加速引擎使用限制说明 进行确认 出口条件1：不符合硬件加速要求
    -> 根据文档说明调整参数
    出口条件2：符合硬件加速支持     		出口条件1：流程结束
    出口条件2：D
    D 使用下面 方法1 进行确认 出口条件1：未使用到硬件加速
    -> 与 IVE owner 确认
    出口条件2：使用到硬件加速     		出口条件1：流程结束
    出口条件2：E     		出口条件1：
    算子参数配置：输入/输出图像/内存的分辨率、内存配置信息、控制参数信息
    E 使用下面 方法2 进行确认 出口条件1：不符合使用预期
    -> 调整 clk 后重新测试
    出口条件2：符合预期
    -> 与 IVE owner 确认     		流程结束 出口条件2：
    算子参数配置：输入/输出图像/内存的分辨率、内存配置信息、控制参数信息

    • 方法1. 使用以下命令进行确认，若 app 运行前后，/customer/riu_r 读取的寄存器值均无变化，则表示算子实际没有使用到硬件加速。

      /customer/riu_w 0x151e 0x10 0x1f
/customer/riu_w 0x1520 0x02 0x3

/customer/riu_r 0x151e 0x10
/customer/riu_r 0x1520 0x02
/customer/riu_r 0x151f 0x4
/customer/riu_r 0x1520 0x69

// 运行 app 用于测试
/customer/riu_r 0x151e 0x10
/customer/riu_r 0x1520 0x02
/customer/riu_r 0x151f 0x4
/customer/riu_r 0x1520 0x69
      • 还可通过 proc 信息进行确认，在调用 MI_IVE_Destroy 前，获取 proc 信息，若 HwCallTimes 计数为 0，则表示算子实际没有使用到硬件加速。

    • 方法2. 使用以下命令进行确认实际使用 clk rate：

      /customer/riu_r 0x1038 0x6a
// bit[11:10]=0x0：288M
// bit[11:10]=0x1：216M
// bit[11:10]=0x2：384M
// bit[11:10]=0x3：432M - OD
      • 还可通过 proc 信息进行确认，获取 proc 信息后，根据 ClkRate 直接确认实际使用 clk rate。

    2.2 效果异常

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A 根据算子参照 IVE API 文档对应章节，确认参数设定是否符合预期效果设定 出口条件1：参数异常
    -> 修改参数后重新测试
    出口条件2：参数正常     		流程结束 出口条件2：
    算子参数配置：输入/输出图像/内存的分辨率、内存配置信息、控制参数信息     		确认算子参数设定参考IVE API 文档

    • 例1如下图：如 Filter 算子在相同的 mask 参数设定下，不同的 shift 参数会导致输出效果差异大。

    2.3 踩内存问题

    IVE 踩内存示例：log 带有 Name=IVE 表示 IVE 发生踩内存；其中，IsWrite=0 表示读踩内存，IsWrite=1 表示写踩内存。

    [MI WRN] MI_SYS_Mma_MmuCallback [mi_sys][369]: [MI_SYS_Mma_MmuCallback] Status=0x2, PhyAddr=0x40260000, ClientId=0x1c,Name=IVE IsWrite=0

[MI WRN] MI_SYS_Mma_MmuCallback [mi_sys][369]: [MI_SYS_Mma_MmuCallback] Status=0x6, PhyAddr=0x406e0000, ClientId=0x1c,Name=IVE IsWrite=1

    Debug 流程：

    流程 确认方法 出口条件 下一步 需提供信息 相关可参考FAQ
    A 确认内存大小配置是否与分辨率匹配
    如 1280x720 输入分辨率
    ->U8C1 格式图像所需内存大小为 1280x720x1
    ->YUV422_YUYV 格式图像所需内存大小为 1280x720x2     		出口条件1：不匹配
    -> 修改内存配置后重新测试
    出口条件2：匹配     		流程结束 出口条件2：
    1.算子参数配置：输入/输出图像/内存的分辨率、内存配置信息、控制参数信息
    2.步骤1 debug 信息
    • 步骤1. 按以下步骤配置并抓取信息：
      vi /config/modparam.json # 在 E_MI_MODULE_ID_SYS 节点中增加或更新设定 "debugMmu":1
reboot

echo debug_mmu debug_log 1 1 1 0 > /proc/mi_modules/mi_sys/mi_sys0 # 输出 IVE 内部申请/释放内存信息 log & 踩内存时的内存使用情况
// echo debug_mmu debug_log 0 0 0 0 > /proc/mi_modules/mi_sys/mi_sys0 # 关闭
cat /proc/kmsg

// 在其他控制台上运行 app 进行测试，提供带有踩内存 log 的 kmsg

    2.4 其他异常问题

    其他问题，在 IVE 使用过程中，按以下步骤多次抓取信息后，与 IVE owner 确认。

    cat /proc/mi_modules/mi_ive/debug_hal/ive_axi
cat /proc/mi_modules/mi_ive/mi_ive0
/customer/riu_r 0x151e
/customer/riu_r 0x151f
/customer/riu_r 0x1520
/customer/riu_r 0x1038 0x6a
