AOV演示程序说明¶

1. AOV功能介绍¶

1.1 名词解释¶

STR(Suspend to ram)，在做suspend进入此状态后，SOC会下电，仅保留dram自刷新，从而达到了降低功耗的效果。通过所配置的中断唤醒源可以resume系统。STR功能使得应用恢复工作时间更快，减少了系统重新上电加载的消耗。

AOV(Always On Video)基于休眠唤醒实现的24小时低帧率持续录像，在有事件可以切回正常帧率模式，如AI检测、PIR触发、WIFI唤醒等。现在的AOV是基于STR来实现的。

PIR(Passive infrared sensor)被动红外sensor，可用于测量从其视场内的物体辐射的红外光。在本场景中用于识别活物的时候产生中断。

1.2 Demo介绍¶

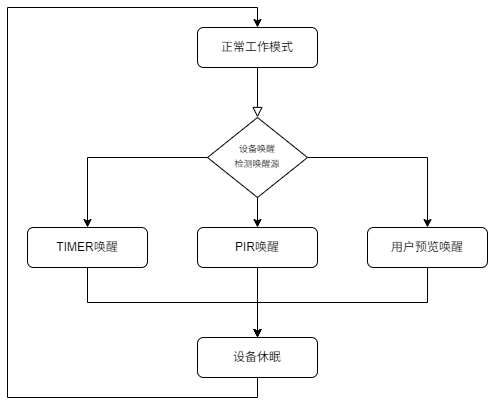

如图所示，该demo设置了三种唤醒方式：TIMER唤醒、PIR唤醒、用户预览PREVIEW唤醒。TIMER唤醒默认为1s唤醒一次。其中因为D2开发板上没有PIR，demo中也没有固定PREVIEW用户预览的实现方式，因此在该demo中这两种方式为按键模拟触发。

该demo主要展示了Always On Video (AOV) 全天候视频监控方案的完整实现。AOV方案专为户外监控场景设计，能够在低功耗条件下实现持续的智能监控，具体支持如下功能：

功能场景：实现低功耗全天候视频监控，在电池供电环境下长期运行
视频流处理：sensor→vif→isp→scl→venc→文件存储，支持H.264/H.265编码
智能检测：集成AI目标检测功能，支持人形、车辆等多目标识别
自适应帧率：根据检测结果在1 FPS（低功耗）和15 FPS（事件录制）间智能切换

2. 编译环境说明¶

Note

一般默认板端已经打包好了相应程序，因此程序编译并非必须。你可以直接在板端 /customer/sample_code/bin/prog_aov_aov_demo 文件夹中找到可执行文件。如果你没有找到文件或有自己修改程序的需求，可参考如下步骤。

2.1. 环境配置¶

请按照以下方式对编译工具链进行配置：

export PATH=/tools/toolchain/gcc-sigmastar-9.1.0-2019.11-x86_64_arm-eabi/bin:/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH
export CROSS_COMPILE=arm-linux-gnueabihf-
export ARCH=arm

2.2. 整包编译¶

在project路径下根据板子配置选择defconfig进行整包编译，以SSZ029D-S01A-M型号板子为例：

# 进入project目录
cd ./project

# 配置defconfig
make ipc_iford.emmc.glibc-11.1.0-ext4fs.ssc029d.256.bga8_lpddr4x_d2_full_defconfig

# 清理旧的编译内容
make clean -j8

# 执行整包编译
make image -j8

2.3. 单独编译¶

若想手动单独编译demo，可进入sample_code目录执行：

cd sdk/verify/sample_code
make clean && make source/iford/aov/aov_demo

编译完成后，可执行文件位于：

sdk/verify/sample_code/out/arm/app/prog_aov_aov_demo

2.4. 资源文件说明¶

2.4.1. AI检测模型¶

文件位置：project/board/iford/dla_file/ipu_net/det/
可用模型：spdy48.img（人形检测）
打包位置：整包编译后自动打包到板端 /config/dla/ 目录
使用方法：程序运行时通过 model 参数指定模型路径

2.4.2. IQ文件¶

文件位置：project/board/iford/iqfile/
imx681相关文件：imx681_3m_1011-3.bin
打包位置：整包编译后自动打包到板端 /config/iqfile/ 目录
使用方法：程序运行时通过 iqbin_b参数指定路径

3. 运行环境说明¶

3.1. 硬件连接¶

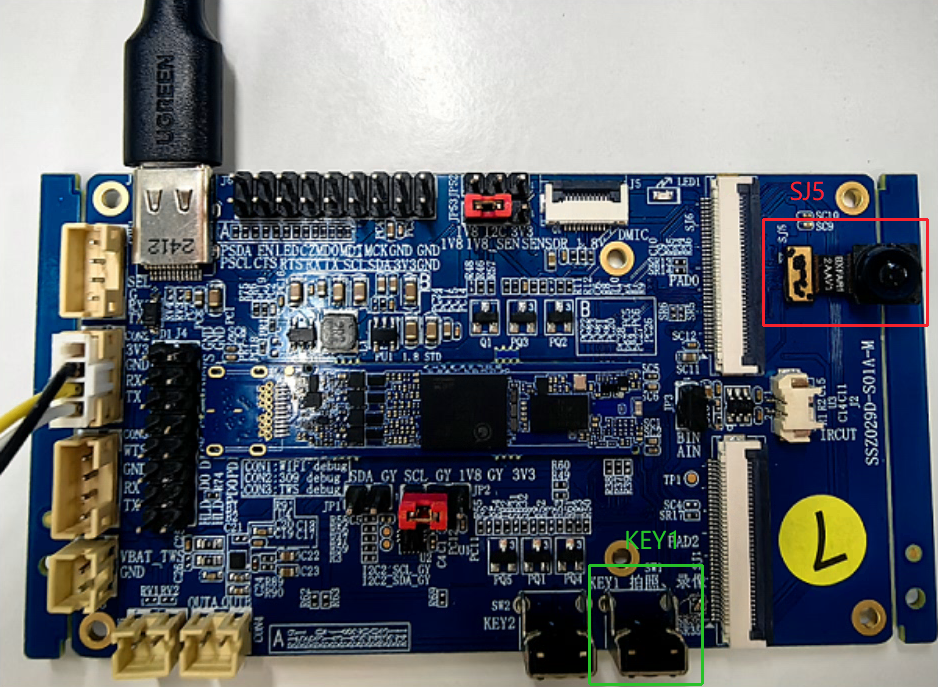

在SJ5接口上连接imx681摄像头。

注意开发板上KEY1的位置，Demo需要操控KEY1完成部分功能的模拟。

3.2. 系统配置¶

系统默认已配置好以下组件：

传感器驱动：imx681_mipi.ko已默认加载

4. 运行说明¶

4.1. 运行目录¶

进入程序目录：

cd /customer/sample_code/bin

4.2. 参数说明¶

4.2.1. 基本参数¶

index: 指定Sensor 分辨率参数

index 1  # 3840x2160@21fps
index 2  # 2016x1512@30fps
index 3  # 1920x1080@30fps
index 4  # 3264x2448@30fps
index 6  # 3840x2160@30fps

4.2.2. 识别模型参数¶

model: 指定AI检测模型路径，默认值：/config/dla/spdy48.img
```
model ./spdy48.img
```

4.2.3. 编码和存储参数¶

dump: 指定视频文件存储路径，默认值：当前目录
```
dump ./video   # 保存至video目录下
```
time: 设置程序运行时间（秒），默认值：0（不限制）
```
time 3600    # 运行1小时后退出
```

4.2.4. 图像质量参数¶

iqbin_b: 指定明亮场景的IQ文件路径，无默认值
```
iqbin_b ./bright_api.bin
```
iqbin默认打包至板端/config/iqfile路径。也可从sdk的/project/board/iford/iqfile/imx681路径下手动拷贝至板端。

此处iqbin选择应与选择的index号对应，对应关系如下：
```
index 1  # imx681_8m_comake_1201_30fps.bin
index 2  # imx681_3m_comake_1201_30fps.bin
index 3  # imx681_3m_comake_1201_30fps.bin
index 4  # imx681_8m_comake_1201_30fps.bin
index 6  # imx681_8m_comake_1201_30fps.bin
```

4.3. 运行示例¶

4.3.1. 基本单传感器监控¶

./prog_aov_aov_demo index 3 model /config/dla/spdy48.img iqbin /config/iqfile/imx681_3m_comake_1201.bin

4.4. 运行时控制¶

程序运行过程中，可通过键入不同字符模拟系统事件：

'q': 安全退出程序
'd': 模拟远端断开连接(在PREVIEW模式下断开)

5. 运行结果¶

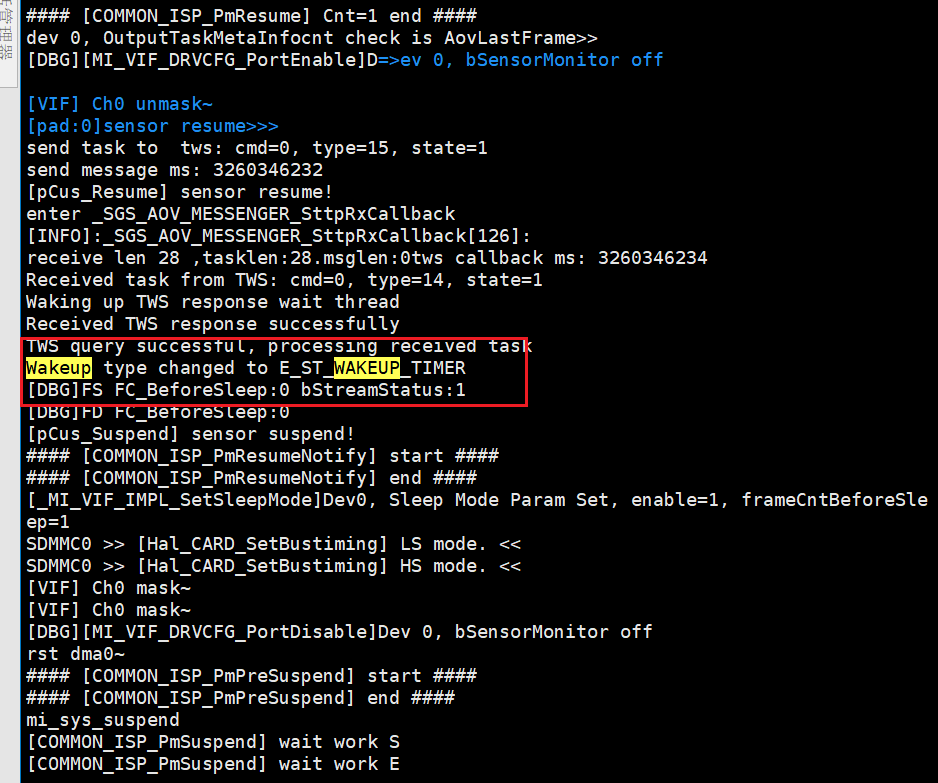

TIMER唤醒

程序运行时，默认进入TIMER唤醒模式，即1s唤醒一次，在唤醒后以1fps录像。可见下图的显示。

此时设备alive的时长大概是100ms。

设备录像后，如果sensor画面中没有人形，设备检测不到人形，则会继续休眠，直到下一次被TIMER唤醒。

设备录像后，如果sensor画面中有人形，设备会检测到人形，并切换到15fps模式，设备会一直处于alive阶段。同时图中画框的打印会停止。

画面中没有人形后，再次进入1fps模式，并休眠，直到下一次被TIMER唤醒。
PIR唤醒

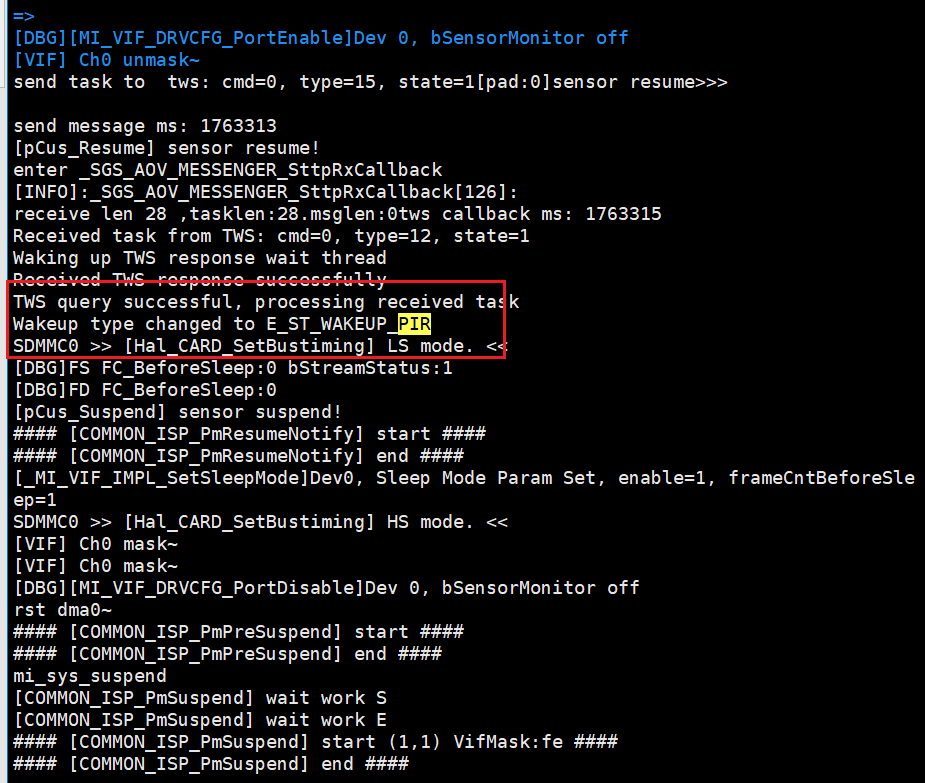

短按一下KEY1(20ms-500ms)，模拟PIR唤醒。此时系统会进入alive阶段，并有如下打印：

画面中没有人形后，系统会再次进入休眠，并且进入TIMER唤醒模式。
PREVIEW唤醒

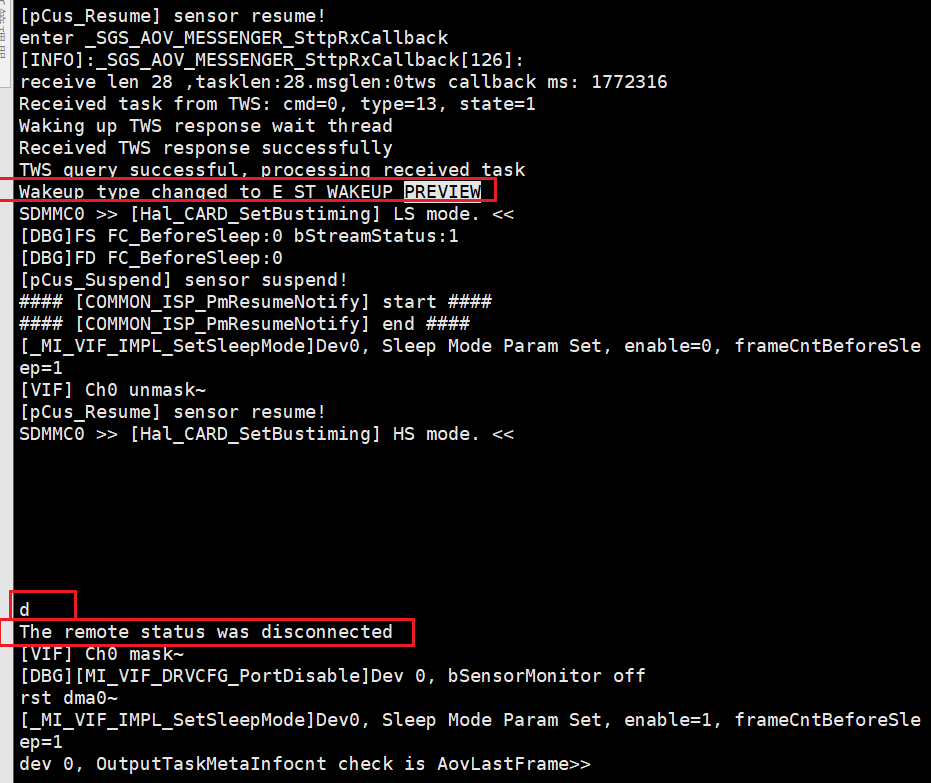

长按一下(500ms-2s)KEY1按钮，模拟用户预览唤醒。此时系统会一直处于alive阶段，不管画面中是否有人形，同时图中画框的打印会停止。

键入字符 "d" 退出用户预览模式。
录像文件保存

录像文件会保存到设定的保存目录（默认为程序同级目录），文件以{序列号}_snr{传感器ID}_st{帧率}fps.es的命名格式储存，可以用potplayer等工具查看。

其中序列号是会在每次帧率变化时增长，最终保存下来的文件可能是如下形式：
```
1_snr0_st_15fps.es
2_snr0_st_1fps.es
3_snr0_st_15fps.es
4_snr0_st_1fps.es
...
```
使用USB线连接开发板，然后运行/customer/sample_code/bin/resource/setup_rndis.sh即可与开发板联网，随后可以挂载导出文件查看。

*_snr0_st_1fps.es为1fps模式录制的画面，画面中应该没有人形，无画框。

*_snr0_st_15fps.es为15fps模式录制的画面，画面中应该有人形，并且被画框标示。或者是由PREVIEW模式进入的高帧率模式，有可能画面中没有人形，是因为在PREVIEW模式下即使没有人形，也会进入高帧率录像，直到PREVIEW模式退出。

6. AOV功能详细¶

AOV Demo的功能不止于此，上文仅是简单介绍Demo基本用法，想更加详细地了解AOV功能，请看AOV功能说明。
