MI AQSERVER API

---

REVISION HISTORY

Revision No.	Description	Date
1.0	Initial release	10/24/2024

---

1. 概述

---

1.1. 模块说明

AQ SERVER (Audio Quality tuning Server) 音频质量调校服务，用来完成调校工具 (AudioTuning Tool) 和开发板之间的数据通信，包括在线读取和设置 Audio 模块参数，获取 Audio 模块输入与输出数据等功能。

PS：默认为内部使用，如有需要，可以联系fae获取工具包。

---

1.2. 基本结构

• APC

  APC (Audio Process Chain) 音频处理链路，是一个包含降噪、均衡器和自动增益控制的算法组合。

• AGC

  AGC (Automatic Gain Control) 自动增益控制，用于控制数字输出增益。

• EQ

  EQ (Equalizer) 均衡器处理，用于对特定频段进行增益或衰减。

• ANR

  ANR (Acoustic Noise Reduction) 降噪，用于去除环境中持续存在，频率固定的噪声。

• AEC

  AEC (Acoustic Echo Cancellation) 回声消除，用于抑制远程回声。

• BF

  BF (beamforming) 波束形成是一种用于传感器阵列传输或接收的定向信号处理技术，通过空间滤波法搭配传感器阵列实现特定角度的信号强化，并压抑其他方向的信号。

• DH

  DH(Dehowling)啸叫抑制，是一种抑制啸叫的功能。啸叫常见于扩音系统，当麦克风和扬声器在同一个会场时，声音从扬声器扩音后又从被麦克风拾取，形成了声音反馈回路。

---

1.3. 功能介绍

MI_AQSERVER支持以下功能：

• 支持AQ与Audio的参数设置。
• 支持Dump音频数据。

---

1.4. 应用场景

AQSERVER可应用于以下场景：

1. Pure linux场景

   在linux环境下，支持NetWork与AudioTuning Tool连接调试。

2. Dualos场景

   在dualos环境下，支持NetWork与AudioTuning Tool连接调试。

---

1.5. 工作原理

AQSERVER调用方式:

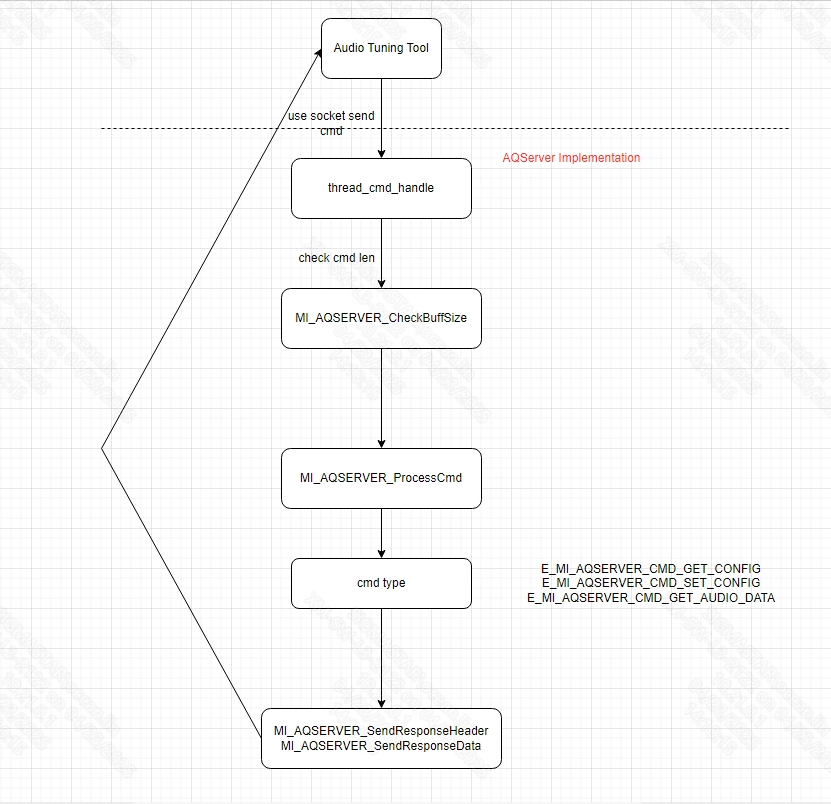

• Network的交互流程:



---

1.6. 开发流程

1. 进入alkaid project根目录，make menuconfig



2. 回车键进入Sdk Config子选项



3. 回车键进入Interface Compile Config子选项



4. 空格键选中aqserver子模块，并重新编译project

   编译完成将在sdk/interface/src/aqserver下生成 libmi_aqserver.a

---

1.7. 实例介绍

以audio_alg_APC_demo为例，有以下两种方式

1.7.1 使用现成的demo

• 第一步：demo 存放于 sdk/verify/mi_demo/source/audio/audio_alg_APC_demo, 进入到该路径

• 第二步：运行编译命令：make source/audio/audio_alg_APC_demo

• 第三步：编译成功后去对应的sdk/verify/mi_demo/out目录拿取 demo 文件即可

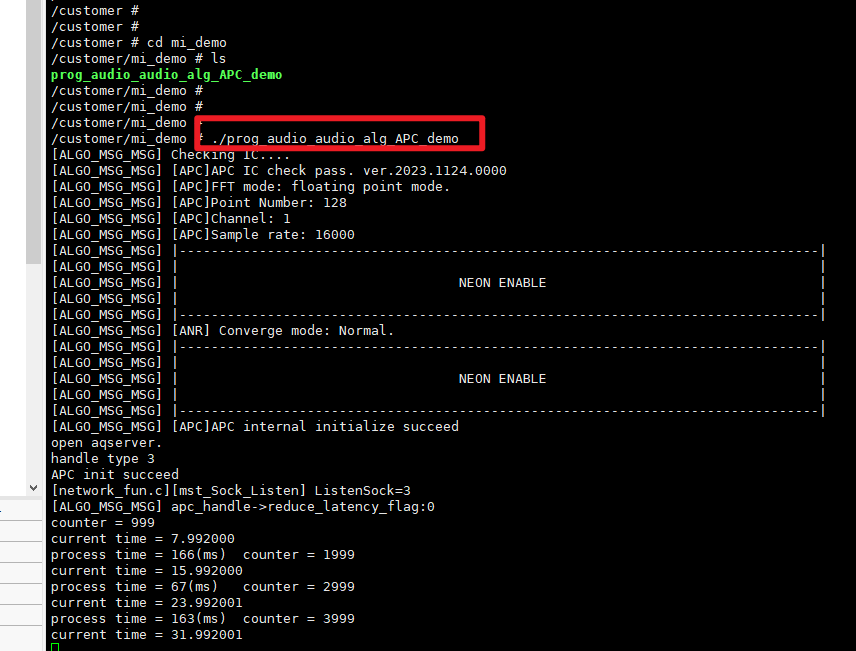

• 第四步：运行demo



1.7.2 集成到demo

以audio_alg_APC_demo为例

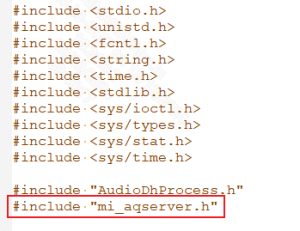

• 第一步：引入 mi_aqserver.h 文件

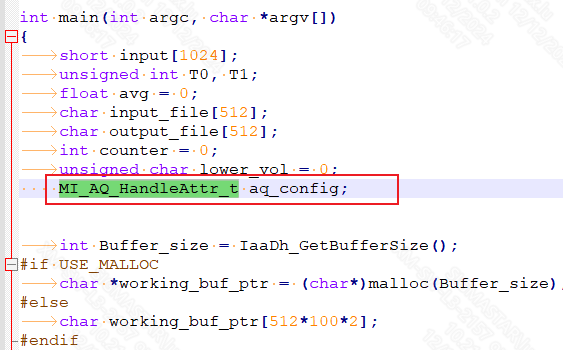

• 第二步：设置 MI_AQ_HandleAttr_t 变量

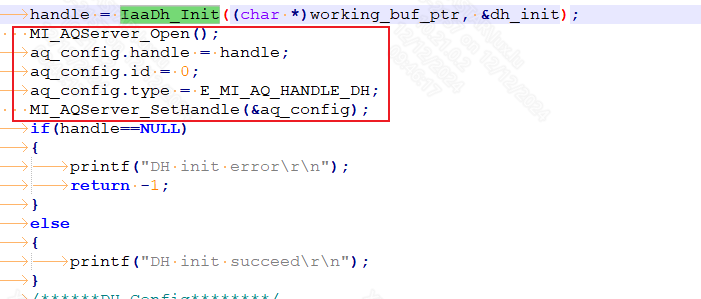

• 第三步：开启aqserver并设置handle

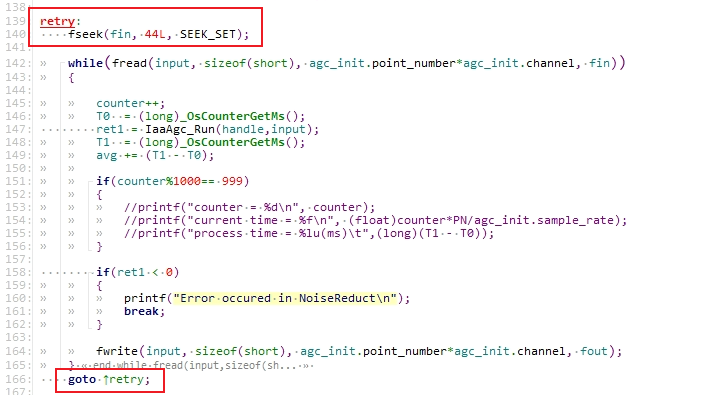

• 第四步：demo改成可以反复运行

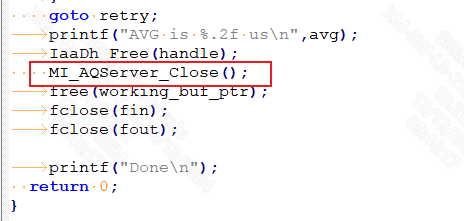

• 第五步：demo 退出地方调用MI_AQServer_Close();



• 第六步：修改makefile 文件：mk 链接 aqserver相关库

  LIBS += -lm -lmi_aqserver -lAGC_LINUX -lANR_LINUX -lEQ_LINUX -lDH_LINUX -lBF_2MIC_LINUX -lAEC_LINUX


2. API 参考

---

该功能模块提供以下 API：

API名	功能
MI_AQSERVER_Open	启动 AQ server
MI_AQSERVER_Close	关闭 AQ server
MI_AQSERVER_SetDataPath	设置 AQ server 数据存储路径
MI_AQServer_SetHandle	设置 AQ server 支持的模块类型

---

2.1. MI_AQSERVER_Open

• 功能

  调用此接口启动 AQ server。

• 语法

  MI_S32 MI_AQSERVER_Open();

• 返回值

  • 0， 启动 AQ server 成功。

  • 其它， 启动失败。

• 依赖

  • 头文件：mi_aqserver.h

  • 库文件：libmi_aqserver.a

• 注意

  AQ server 目前只能创建一个。创建之后，即可以用 AQ Tool 连接调试。

• 举例

  /* open AQSERVER*/
  ret = MI_AQServer_Open();
  if (0 != ret)
  {
      Printf(“open aqserver error:%x\n”, ret);
      return ret;
  }


• 相关主题

  MI_AQSERVER_Close

---

2.2. MI_AQSERVER_Close

• 功能

  调用此接口关闭 AQ server 。

• 语法

  MI_ S32 MI_AQSERVER_Close();

• 返回值

  • 0，成功关闭 AQ server 。

  • 其它， 关闭 AQ server 失败。

• 依赖

  • 头文件：mi_aqserver.h

  • 库文件：libmi_aqserver.a

• 注意

  调用 MI_AQSERVER_Open 与 MI_AQSERVER_Close 需要对应。

• 举例

  /* close AQSERVER*/

  ret = MI_AQSERVER_Close();

  if (0 != ret)

  {

      Printf(“close aqserver error:%x\n”, ret);

      return ret;

  }


• 相关主题

  MI_AQSERVER_Open

---

2.3. MI_AQSERVER_SetDataPath

• 功能

  设置 AQ server 的数据存储路径。

• 语法

  MI_S32 MI_AQSERVER_SetDataPath(char* path);


• 形参

  参数名称	描述	输入/输出
  path	路径字符串指针，末尾是\0。	输入

• 返回值

  • 0，成功。

  • 其它，设置失败。

• 依赖

  • 头文件：mi_aqserver.h

  • 库文件：libmi_aqserver.a

• 注意

  • 可以在 MI_AQSERVER_Open 之前调用。

  • 调用前，请确认路径是否可访问。

• 举例

  /*declaration*/

  char *data_path = “/customer/iqconfig/”;

  /* set AQSERVER data path*/

  ret = MI_AQSERVER_SetDataPath(data_path);

  if (0 != ret)

  {

      Printf(“set aqserver data path error:%x\n”, ret);

      return ret;

  }


• 相关主题

  无。

---

2.4. MI_AQServer_SetHandle

• 功能

  设置 Audio 模块句柄，满足用户通过执行不同的 audio demo 设置模块类型。

  支持 APC/ANR/EQ/AGC/DH/AEC/BF 。

• 语法

  MI_S32 MI_AQServer_SetHandle(MI_AQ_HandleAttr_t *pHandleInfo);


• 形参

  参数名称	描述	输入/输出
  pHandleInfo	对应支持模块结构体数据	输入

• 返回值

  • 0，成功。

  • 其它，设置失败。

• 依赖

  • 头文件：mi_aqserver.h

  • 库文件：libmi_aqserver.a

• 注意

  • 在 MI_AQSERVER_Open 之后调用。

• 举例

  /*declaration*/

  AudioApcBufferConfig apc_switch;
  apc_switch.anr_enable = 1;
  apc_switch.eq_enable = 1;
  apc_switch.dr_enable = 0;
  apc_switch.vad_enable = 0;
  apc_switch.agc_enable = 1;
  int Buffer_size = IaaApc_GetBufferSize(&apc_switch);

  char working_buf_ptr[512*100*2];
  FILE * fin, * fout;
  int ret1;
  AudioProcessInit apc_init;
  APC_HANDLE handle;
  int PN=128;
  apc_init.point_number = PN;
  apc_init.channel = 1;
  apc_init.sample_rate = IAA_APC_SAMPLE_RATE_16000;

  handle = IaaApc_Init((char *)working_buf_ptr, &apc_init, &apc_switch);
  MI_AQServer_Open();
  aq_config.handle = handle;
  aq_config.id = 0;
  aq_config.type = E_MI_AQ_HANDLE_APC;

  /* set IQSERVER custom function*/

  ret = MI_AQServer_SetHandle(&aq_config);
  if (0 != ret)
  {

      Printf(“set aqserver handle type error:%x\n”, ret);
      return ret;
  }


• 相关主题

  无。

---

3. AQServer 数据类型

---

数据类型	描述
MI_AQ_HANDLE_TYPE_e	定义支持 Audio 模块句柄类型
MI_AQ_HandleAttr_t	定义支持句柄类型结构体

---

3.1. MI_AQ_HANDLE_TYPE_e

• 说明

  定义支持 Audio 模块句柄类型。

• 定义

  typedef enum
  {
      E_MI_AQ_HANDLE_ANR = 0,
      E_MI_AQ_HANDLE_AGC,
      E_MI_AQ_HANDLE_EQ,
      E_MI_AQ_HANDLE_APC,
      E_MI_AQ_HANDLE_AEC,
      E_MI_AQ_HANDLE_DH,
      E_MI_AQ_HANDLE_BF,
  }MI_AQ_HANDLE_TYPE_e;


• 成员

  成员名称	描述
  E_MI_AQ_HANDLE_ANR	ANR 模块句柄类型
  E_MI_AQ_HANDLE_AGC	AGC 模块句柄类型
  E_MI_AQ_HANDLE_EQ	EQ 模块句柄类型
  E_MI_AQ_HANDLE_APC	APC 模块句柄类型
  E_MI_AQ_HANDLE_AEC	AEC 模块句柄类型
  E_MI_AQ_HANDLE_DH	DH 模块句柄类型
  E_MI_AQ_HANDLE_BF	BF 模块句柄类型

• 相关数据类型及接口

  无

---

3.2. MI_AQ_HandleAttr_t

• 说明

  定义支持句柄类型结构体。

• 定义

  typedef struct MI_AQ_HandleAttr_s
  {
      void *handle;
      MI_U32 id;
      MI_AQ_HANDLE_TYPE_e type;
  } MI_AQ_HandleAttr_t;


• 成员

  成员名称	描述
  handle	句柄类型对应的指针
  id	句柄类型页面创建个数对应的编号
  type	句柄类型在 MI_AQ_HANDLE_TYPE_e 枚举中的序号

• 相关数据类型及接口

  无
