TrustZone部署¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	05/22/2023

1. SGS TRUSTZONE编译和部署¶

1.1. 刻录OTP_TZ启动TrustZone¶

TrustZone是否启动是由OTP里TZ bit决定。OTP_TZ默认为0，将OTP_TZ=1刻录成1可以启动芯片TrustZone功能。

提供uboot cmd用来刻录OTP_TZ，在设置完该command后，须于下次启动才会生效。

WRITE COMMAND:

otpctrl -w 0x40 0x0 0xffffffff

Sgs# otpctrl -w 0x40 0x0 0xffffffff
[OTP OPTEE] operation = 1, command = 40000000, data = ffffffff

READ COMMAND:

otpctrl -r 0x40

Sgs# otpctrl -r 0x40
[OTP OPTEE] operation = 2, command = 40000000, data = 0
Results:
0x000:: 0xff 0xff 0xff 0xff

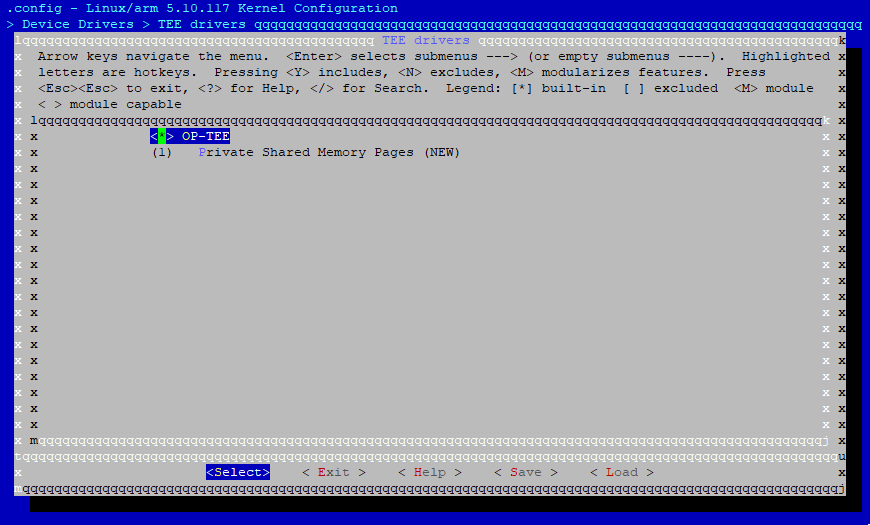

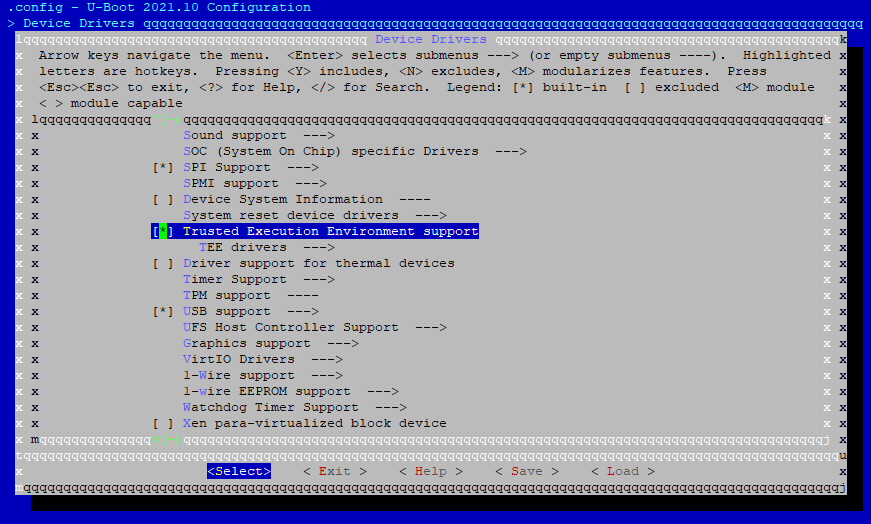

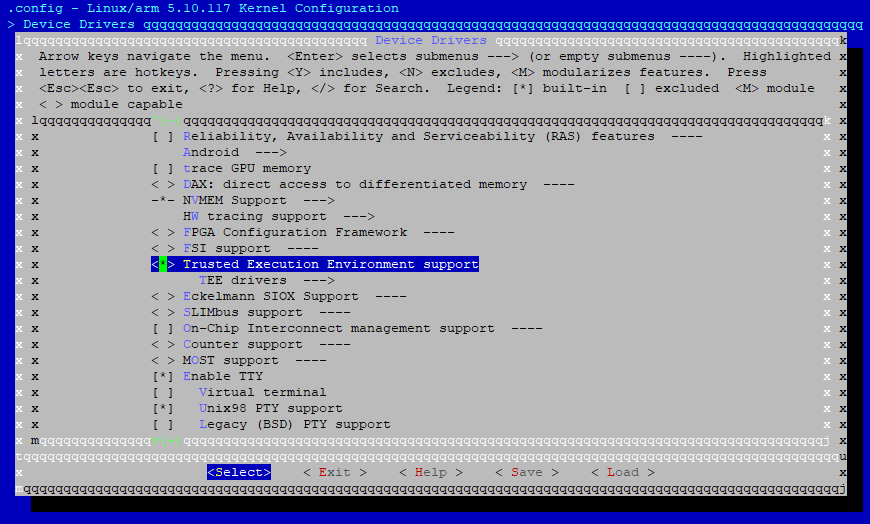

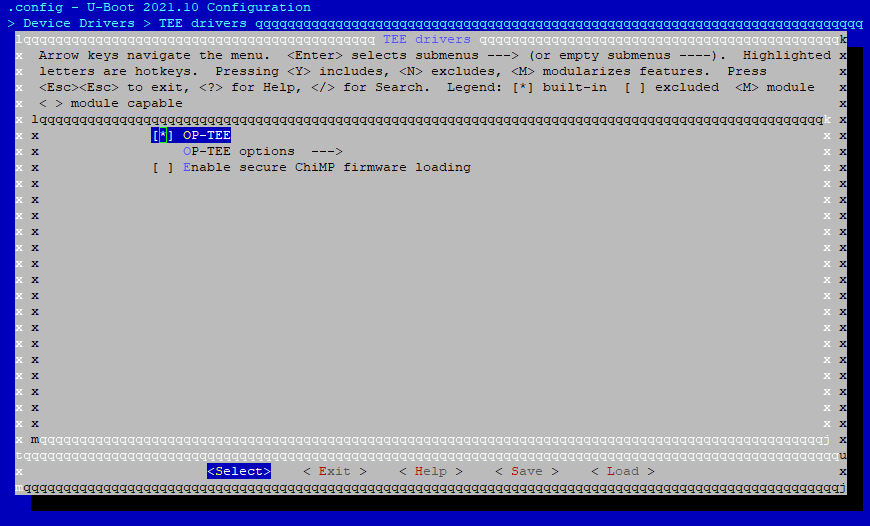

1.2. 编译带TrustZone功能的系统镜像¶

编译：

cd ${Alkaid}/project/
export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-
export PATH=/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH
make ipc_iford.spinand.glibc-11.1.0-squashfs.ssc029a.512.bga12_ddr4_optee_defconfig
make image -j32

产生档案：

cd ${Alkaid}/project/image/output/images

烧录系统镜像后，在Linux开机时可以看到driver初始化及与OP-TEE交握的讯息：

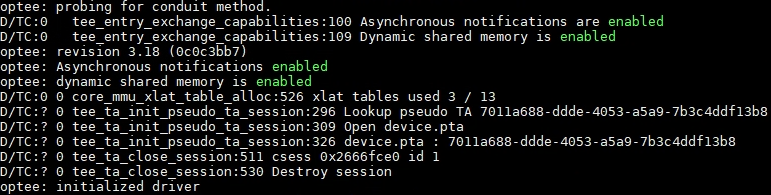

图1 开机log

1.3. 编译和运行OP-TEE client、OP-TEE example¶

1.3.1 OP-TEE client¶

optee_client包含了2个主要的部分:

User-space library: libteec.so.1 (用来提供GlobalPlatform的TEE client APIs)
User-space daemon: tee-supplicant (用来提供 OP-TEE service 的 daemon)

编译：

cd optee_client/
vim config.mk修改：CFG_TEE_FS_PARENT_PATH、CFG_TEE_CLIENT_LOAD_PATH和CFG_TEE_PLUGIN_LOAD_PATH，改成符合使用者指定的路径。

CFG_TEE_FS_PARENT_PATH: 在Linux中TEE的file system路径，默认值是/customer/tee/fs

CFG_TEE_CLIENT_LOAD_PATH: 在Linux中load library的路径，默认值是/customer/tee/lib。此路径下必须包含一个optee_armtz目录，在optee_armtz目录中会放置TA

CFG_TEE_PLUGIN_LOAD_PATH: 在Linux中放置tee-supplicant user plugin的路径。默认值是/customer/tee/lib/tee-supplicant/plugins
export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-
export PATH=/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH
make

产生档案：

out/libteec/libteec.so.1 (需将其放到开发板上的LD_LIBRARY_PATH的路径中)
out/tee-supplicant/tee-supplicant (需将其放到开发板上任意路径，比如/customer/tee路径中)

1.3.2 OP-TEE example¶

optee_example包含了多组CA+TA example，如hello_world、acipher、aes、rsa、resure_storage、self_hash等，为帮助开发者提供参考例程。以下介绍编译hello_world TA和CA并运行。

编译Hello World CA:

cd optee_examples
cd hello_world/host
make TEEC_EXPORT=<optee_client>/out/export/usr --no-builtin-variables

<optee_client>为optee_client源码所在路径，编译optee_example需要依赖optee_client源码

编译Hello World TA:

cd optee_examples
cd hello_world/ta
make PLATFORM=iford TA_DEV_KIT_DIR=<optee_os>/out/iford/export-ta_arm32

<optee_os >为optee_os源码所在路径，编译optee_example需要依赖optee_os源码

产生的档案:

CA: hello_world/host/optee_examples_hello_world
TA: hollo_world/ta/8aaaf200-2450-11e4-abe2-0002a5d5c51b.ta (需将其放到开发板上的$(CFG_TEE_CLIENT_LOAD_PATH)/optee_armtz目录中)

8aaaf200-2450-11e4-abe2-0002a5d5c51b为hello_world使用的UUID，ta文件不可随意更改文件名，否则会导致CA运行时，tee-supplicant无法加载TA到TEE运行。

以背景任务执行 tee_supplicant:

cd /customer/tee
export LD_LIBRARY_PATH=/customer/tee/lib:$LD_LIBRARY_PATH （假设CFG_TEE_CLIENT_LOAD_PATH指定libteec.so.1存放linux路径为/customer/tee/lib）
./tee-supplicant &

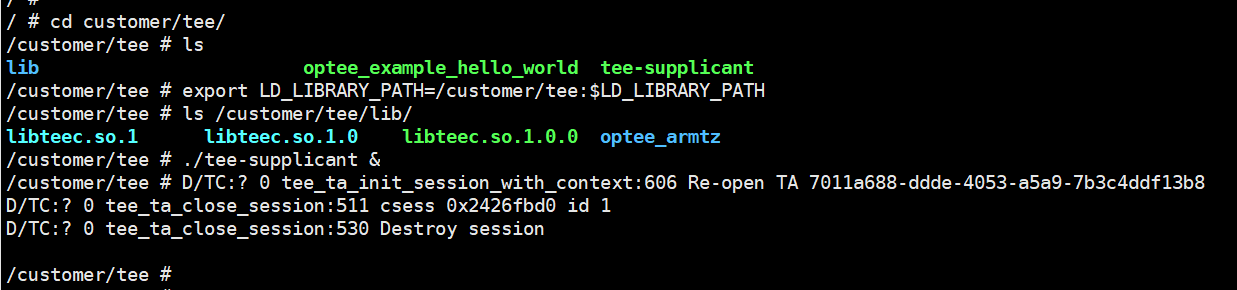

图2 执行tee_supplicant

Hello World执行的结果如下:

./optee_example_hello_world

图3 执行CA

linux通过tee_supplicant从文件系统中获取TA image（8aaaf200-2450-11e4-abe2-0002a5d5c51b.ta），传递给op-tee再将TA运行到op-tee中。

hello_world example实现的效果：CA送出一个hello command给TA，TA收到整数加1再回传给CA。

2. 开发指南¶

2.1. UUID¶

CA会用UUID来识别一个trusted application(TA)。

可靠的128位数字组成的UUID可以通过访问 https://www.uuidgenerator.net/version4 网站获取。

2.2. optee_examples范例程序¶

一次完整的功能（比如数据加解密、安全内存访问等）调用一般都是起源于CA，TA做具体功能实现并返回数据到CA。在GP（global platform）中规定的CA端接口主要的是五个接口，分别如下:

TEEC_InitializeContext(): 初始化TEE context，完成open tee driver，建立与TEE之间的context
TEEC_OpenSession(): 建立CA与TA之间的会话窗口
TEEC_InvokeCommand(): 想TA发送执行请求来执行具体的操作
TEEC_CloseSession(): 关闭CA与TA之间的会话窗口
TEEC_FinalizeContext():清空建立的contex

一次完整的CA调用过程需要做一次调用执行initContext, Opensession, InvokeCommand, close session, FinalizeContext操作。

官方文档《TEE_Client_API_Specification.pdf》提供更详细的TEEC API接口介绍：https://globalplatform.org/specs-library/tee-client-api-specification/

针对CA所呼叫的5个TEE client API，TA端也有对应的TA interface，TA就是由相对应的TA interface所组成。

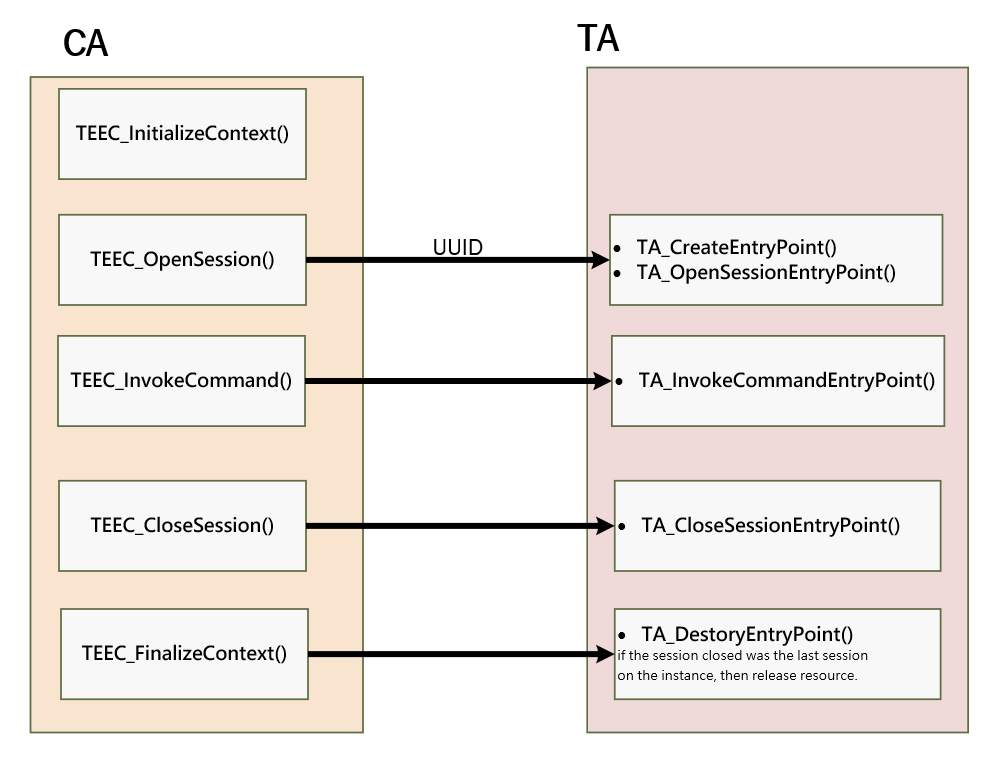

图4 TEEC api和TA interface对应呼叫关系

官方文档《GPT_TEE_Internal_Core_API_Specification_PublicReview.pdf》提供更详细的AT interface 以及 GlobalPlatform TEE internal API介绍：https://globalplatform.org/specs-library/tee-client-api-specification/

图5 CA/TA concept

optee_examples提供了OP-TEE的范例程序，包含了CA及TA。比如Hello World example实现功能：CA带入一个42的值，TA执行TA_HELLO_WORLD_CMD_INC_VALUE的功能，将带入值加1，之后再回传执行的结果给CA。

透过optee_examples可以了解到如何建构CA及TA。

2.3. optee_os编译说明¶

SGS提供的project源码包里包含optee os二进制镜像，如果使用者有需要开发optee_os，自行编译的过程如下：

编译：

cd optee_os/
export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-
export PATH=/tools/toolchain/gcc-11.1.0-20210608-sigmastar-glibc-x86_64_arm-linux-gnueabihf/bin:$PATH
make PLATFORM=iford clean
make PLATFORM=iford -j8
