MI VIF API¶

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	12/04/2020
3.1	Added Muffin flow char	07/16/2021
3.2	Added procfs introduction	08/25/2021
3.3	Update MI_VIF_GroupIdMask_e E_MI_VIF_GROUPMASK_ID up to 7 Update char flow note info	12/22/2021
3.4	Add Mochi information	02/17/2022
3.5	Add Maruko information	03/21/2022
3.6	1.概述：1.2 小节，补充各chip的Pipe数量；1.3 小节，增加Pipe关键字描述 3.VIF 数据类型：3.12 小节，补充Field type 参数说明 5.PROCFS介绍：5.1 小节，更新 cat 信息变更；5.2 小节，更新 echo 命令	07/08/2022
3.7	1.概述：1.2.5 小节，新增Opera框图和信息 2.API参考：2.9小节，补充Opera支持的CompressMode参数 3.VIF 数据类型：3.6 小节，新增DCG HDR type参数 5.PROCFS介绍：5.1 小节，更新 cat 信息变更；5.2 小节，更新 echo 命令	10/27/2022
3.8	3.VIF 数据类型：3.6 小节，新增COMP和COMPVS HDR type参数	01/11/2023
3.9	1.概述：1.2.6 小节，新增Souffle框图和信息 2.API参考：2.9 小节，补充Souffle支持的CompressMode参数，新增2.16 小节，添加 MI_VIF_CustFunction的描述 3.VIF 数据类型：3.10 小节，增加eHDRFusionTpye、u8HDRExposureMask、stMetaDataAttr属性描述；新增3.19 小节添加HDR融合模式描述，新增3.20小节添加HDR曝光类型描述；新增3.21 和 3.22 小节添加Metadata枚举和结构体的描述；新增3.23 小节添加VIF客制化命令描述；新增3.24 小节添加Putdata结构体描述	03/14/2023
3.10	5.PROCFS介绍：5.1 小节，更新补充 cat 调试信息新增第6章节，MODPARAM 介绍	04/17/2023
3.11	3.VIF 数据类型：3.23 小节添加 "SET IR STATUS" 客制化命令描述	06/28/2023
3.12	Add Iford information	12/22/2023
3.13	Add 2.3 小节，新增设置Group 的属性	02/19/2024
3.14	Added new structure description about AOV function	06/07/2024
3.15	Added bDevEnableFrameStartPts in sections 6.1 and 6.2	04/03/2025
3.16	根据标准模板调整文档结构	04/24/2025
3.17	回归主线，补充AiIsp功能相关结构体描述以及补充AOV相关接口的使用说明	05/13/2025
3.18	补充multi sensor VIF相关的modparam.json配置文档字段说明	08/18/2025

1. 概述¶

1.1. 模块说明¶

MI_VIF是一个用于绑定和启用视频输入通道的设备驱动。它屏蔽了不同视频输入设备协议和硬件上的差异，使得上层应用程序可以不用关心不同sensor类型，只需要按照需求简单配置后就可以搭建起接收视频流的pipeline。

关键词说明：

sensor pad

sensor硬件接口位置
VIF Group

VIF IP内部的硬件结构，负责处理对应sensor pad的视频流
VIF Device

VIF Group内部的通道，可以将VIF Group的视频流按不同channel进行传输
Linear mode

只占用单个VIF Device的模式
HDR mode

与sensor的HDR对应，包含长短曝数据，会占用2个以上VIF Device
realtime

VIF与后级硬件直连
framemode

VIF数据先传到Dram再到后级模块

1.2. 基本结构¶

MI_VIF主要用来接收前端sensor传递过来的视频流，VIF硬件内部含有多个VIF group，每个group和sensor pad之间存在固定的对应关系（如图1-1）。VIF group支持的sensor接口类型是固定的，这就意味着一些特定的接口（如bt656/bt1120等）需要在指定的sensor pad和VIF group上使用。VIF group内部又含有多个device，用于分别接收sensor内的多路不同信号。

VIF在不同的使用场景下可以将接收进来的数据通过output port送至不同的位置，以满足客户的需求。在framemode下VIF支持将bayer或yuv422格式的数据送到内存中，在和isp realtime绑定时则只支持bayer格式数据，和scl realtime绑定时则只能传输yuv422数据。

图1‑1 VIF结构示意图

基于MI_VIF提供的API开发应用程序的方式如图1-2。

图1‑2 MI_VIF的使用方式

1.3. 功能介绍¶

MI_VIF支持以下功能：

接收获取不同接口类型的sensor输出
控制视频输出帧率
裁剪输出图像
对数据进行FBC压缩
对数据进行CRC校验
输出固定pattern图像

1.4. 应用场景¶

MI_VIF目前可应用于以下场景，都支持基于MI_VIF api提供的API接口进行开发

Pure linux场景
Pure rtos场景
Dualos场景

1.5. 芯片差异¶

MI_VIF API接口在不同chip之间没有太大差异，不同芯片之间差异较大的是VIF底层group和dev的硬件个数，以及芯片支持sensor接口类型。

当前文档请参考 #### 1.5.7. Iford

1.5.1. Tiramisu¶

Tiramisu硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、2
MIPI	0、1、2、3

Tiramisu 的output port有两个，它们各自的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	1. 按照sensor格式输出； 2. 将YUV422格式转成12bit bayer 格式输出。	不支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP，同一时间只能用一个。 3. 任意Device支持YUV422格式realtime 输出到MI_SCL，同一时间只能用一个。
1	只支持YUV422格式输入	只支持12bit bayer格式输出	支持	只支持scaling down, height 有做scaling down 时， width 最大等于960。	只支持Dram 输出。

1.5.2. Muffin¶

Muffin硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、1、2、3、4、5、6、7
BT1120	0、1、4、5
MIPI	0、1、2、3、4、5、6、7
LVDS	0、2、4、6

Muffin 的output port有一个，它们的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	1. 按照sensor格式输出； 2. 将YUV422格式转成12bit bayer 格式输出。	不支持	不支持	1. Dram 输出。 2. Device0-15 支持 realtime 输出到MI_ISP Dev0，同一时间只能用一个；Device16-31 支持 realtime 输出到MI_ISP Dev1，同一时间只能用一个。 3. Device0-15 支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个；Device16-31 支持YUV422格式realtime 输出到MI_SCL Dev6，同一时间只能用一个。

1.5.3. Mochi¶

Mochi硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、1、2、3
BT1120	0、1

Muffin 的output port有一个，它的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	只支持YUV422格式输入	只支持YUV422格式输出	不支持	不支持	1. Dram 输出。 2. 任意Device支持yuv 格式 realtime 输出到MI_ISP Dev0，同一时间只能用一个。

1.5.4. Maruko¶

Maruko硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	1
MIPI	0、2

Maruko 的output port有一个，它的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	不支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。 3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

1.5.5. Opera¶

Opera硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、1
BT1120	0
MIPI	0、1、2、3

Opera 的output port有一个，它的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	不支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。 3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

1.5.6. Souffle¶

Souffle框图硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、1
BT1120	0
MIPI	0、1、2、3

Souffle 的output port有一个，它的作用如下

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	不支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。 3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

1.5.7. Iford¶

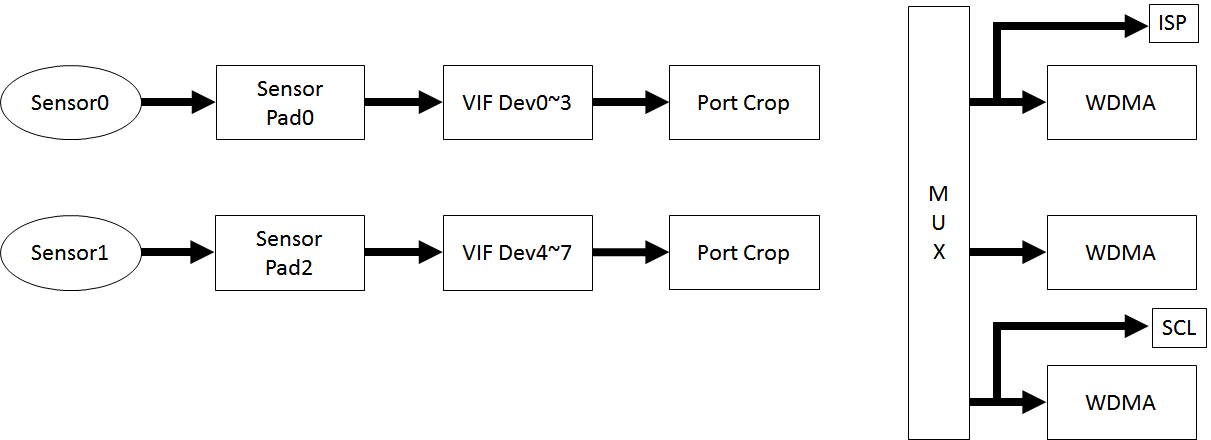

Iford框图硬件数和布局如下图：

支持接口类型	使用sensor pad
MIPI	0、2

Iford 的output port有一个，它的作用如下

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。 3. 不支持YUV422格式realtime 输出到MI_SCL Dev2。

1.5.8. Pcupid¶

Pcupid硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0
parallel	0
MIPI	0、2

Pcupid 的output port有一个，它的作用如下：

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。

1.5.9. Jaguar1¶

Jaguar1框图硬件数和布局如下图：

支持接口类型	使用sensor pad
BT656	0、1
BT1120	0
MIPI	0、1、2、3

Jaguar1 的output port有一个，它的作用如下

PortId	输入Pixel	输出Pixel	Crop	scaling	输出形式
0	按照sensor格式输入	按照sensor格式输出	不支持	不支持	1. Dram 输出。 2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。 3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

1.6. 工作原理¶

VIF可以按与后级的绑定关系分为framemode和realtime bind。对于这两种mode，用户可以根据实际使用场景下的内存和带宽要求进行选择。framemode相较于realtime mode对于内存和带宽的要求更高，因此建议再内存和带宽紧张的条件下使用vif realtime mode。

1.6.1 framemode¶

在vif和后级按framemode 绑定时，VIF的每个device的outputport都会先将数据写到dram对应位置，后级模块（一般是isp）会到对应内存地址进行读取。

vif-isp frame mode

1.6.2 realtime¶

vif也支持以硬件直连的方式将数据直接传输至后级模块，包含两种方式：一种是vif-isp realtime绑定，另外一种是vif-scl realtime绑定

1.6.2.1 vif-isp realtime¶

vif-isp realtime绑定时，如果时linear mode即非HDR mode时，vif数据不再经过dram，直接送到isp内部处理。如果时HDR mode，则长曝这路的数据还是会经过dram。该工作方式仅支持传输Bayer格式的图像

vif-isp realtime mode

1.6.2.2 vif-scl realtime¶

vif-scl realtime绑定时，vif直接绕过isp模块不做图像信号处理，数据直传到scl模块。该工作方式仅支持传输YUV格式的图像。

vif-scl realtime mode

1.7. 开发流程¶

1.7.1 编译配置¶

进入alkaid project根目录，make menuconfig
回车键进入Sdk Config子选项
回车键进入Interface Compile Config子选项
空格键选中vif子模块，并重新编译project

编译完成将在sdk/interface/src/vif下生成 mi_vif.ko，同时将mi_vif.h和mi_vif_datatype.h release到 project/release 目录，在pure linux环境下会默认打包进入images，在dualos环境下默认不打包，需要手动编译并安装。

1.7.2 接口调用¶

MI_VIF接口调用流程

MI_VIF的接口调用分为以下几步：

设置VIF Group接口类型、工作模式等参数，并创建指定VIF group
设置VIF Device窗口大小、像素格式等参数
使能对应VIF Device
设置VIF outputport窗口大小、像素格式、压缩模式等参数
使能对应VIF outputport
关闭VIF outputport
关闭VIF Device
销毁VIF Group
退出应用

1.8. 实例介绍¶

本实例展示了基于MI_VIF api进行开发的流程。

#include <stdio.h>
#include "mi_sys.h"
#include "mi_vif.h"
#include "mi_sensor.h"
#include "mi_vif_datatype.h"
#include <string.h>

int main(int argc, char **argv)
{
    MI_SNR_PADID eSnrPadId = 0;
    MI_VIF_GROUP GroupId = 0;
    MI_S32 s32Ret = 0;
    MI_VIF_DEV vifDev =0;
    MI_VIF_PORT vifPort = 0;

    MI_SYS_ChnPort_t stChnPort;
    MI_VIF_GroupAttr_t stGroupAttr;
    MI_VIF_DevAttr_t stVifDevAttr;
    MI_VIF_OutputPortAttr_t stVifPortInfo;

    memset(&stGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));
    stGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;

    memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));
    stVifDevAttr.stInputRect.u16X = 0;
    stVifDevAttr.stInputRect.u16Y = 0;
    stVifDevAttr.stInputRect.u16Width = 1920;
    stVifDevAttr.stInputRect.u16Height = 1080;
    stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)47;

    memset(&stVifPortInfo, 0, sizeof(MI_VIF_OutputPortAttr_t));
     stVifPortInfo.stCapRect.u16X = 0;
    stVifPortInfo.stCapRect.u16Y = 0;
    stVifPortInfo.stCapRect.u16Width =  1920;
    stVifPortInfo.stCapRect.u16Height = 1080;
    stVifPortInfo.stDestSize.u16Width = 1920;
    stVifPortInfo.stDestSize.u16Height = 1080;
    stVifPortInfo.ePixFormat = (MI_SYS_PixelFormat_e)47;

    memset(&stChnPort, 0x0, sizeof(MI_SYS_ChnPort_t));
    stChnPort.eModId=E_MI_MODULE_ID_VIF;
    stChnPort.u32DevId=vifDev;
    stChnPort.u32ChnId=0;
    stChnPort.u32PortId=vifPort;

    MI_SYS_Init(0);

    s32Ret = MI_SNR_Enable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }

    s32Ret = MI_VIF_CreateDevGroup(GroupId, &stGroupAttr);
    if(s32Ret != MI_SUCCESS)
    {
        printf("create group id:%d failed\n", GroupId);
        goto EXIT;
    }
    s32Ret = MI_VIF_SetDevAttr(vifDev, &stVifDevAttr);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif dev:%d failed\n",vifDev);
        goto EXIT;
    }

    s32Ret = MI_VIF_EnableDev(vifDev);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable vif dev:%d failed\n",vifDev);
        goto EXIT;
    }

    s32Ret = MI_VIF_SetOutputPortAttr(vifDev, vifPort, &stVifPortInfo);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif dev:%d port:%d failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_VIF_EnableOutputPort(vifDev, vifPort);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable vif dev:%d port:%d  failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_SYS_SetChnOutputPortDepth(0, &stChnPort, 1, 4);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif port depth failed\n");
        goto EXIT;
    }

    s32Ret = MI_VIF_DisableOutputPort(vifDev, vifPort);
    if(s32Ret != MI_SUCCESS)
    {
        printf("disable vif dev:%d port:%d failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_VIF_DisableDev(vifDev);
    if(s32Ret != MI_SUCCESS)
    {
        printf("disable vif dev:%d failed\n",vifDev);
        goto EXIT;
    }
    s32Ret = MI_VIF_DestroyDevGroup(GroupId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("destroy vif group:%d failed\n",GroupId);
        goto EXIT;
    }

    s32Ret = MI_SNR_Disable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }
    MI_SYS_Exit(0);
EXIT:
    return s32Ret;
}

2. API参考¶

该功能模块提供以下API：

API名	功能
MI_VIF_CreateDevGroup	创建Device 对应的Group
MI_VIF_DestroyDevGroup	销毁Group
MI_VIF_SetDevGroupAttr	设置Group 的属性
MI_VIF_GetDevGroupAttr	获取Group 的属性
MI_VIF_SetDevAttr	设置设备属性
MI_VIF_GetDevAttr	获取设备属性
MI_VIF_EnableDev	启用设备
MI_VIF_DisableDev	禁用设备
MI_VIF_GetDevStatus	获取设备的状态
MI_VIF_SetOutputPortAttr	设置output 端口属性
MI_VIF_GetOutputPortAttr	获取output 端口属性
MI_VIF_EnableOutputPort	启用output 端口Port
MI_VIF_DisableOutputPort	禁用output 端口
MI_VIF_Query	查询 VIF 通道的Port中断计数、平均帧率等信息
MI_VIF_CallBackTask_Register	kernel space下向 VIF 注册回调接口
MI_VIF_CallBackTask_UnRegister	kernel space下向 VIF 反注册回调接口

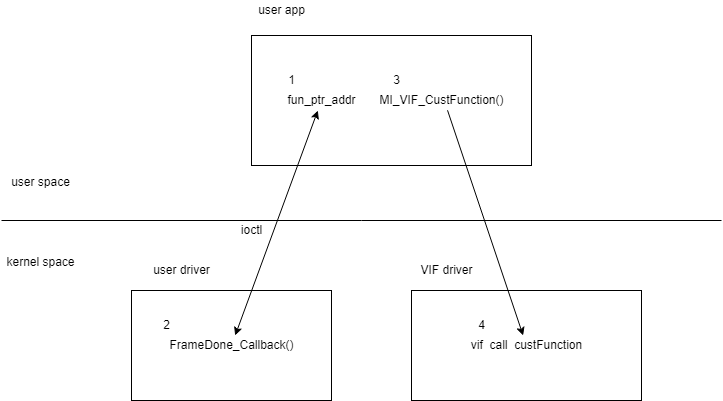

MI_VIF_CustFunction	提供Vif客制化功能

2.1. MI_VIF_CreateDevGroup¶

功能

创建Device 对应的Group

语法

MI_S32 MI_VIF_CreateDevGroup(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group属性，静态属性。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- MI VIF跟后端模块同时存在Realtime 和FrameMode连接时，例如ISP Bayer Realitme，SCL Dev2 YUV Realitme同时其他Dev有Frame mode连接，优先Create Realtime连接的DevGroup 并Bind后端模块。
- 在Create DevGroup之前一定要确保 sensor 出流，即如果使用我们的MI sensor，需要确保MI_SNR_Enable，如果使用user sensor需要确保user自己的sensor已经完成初始化。
- Ifackel有支持从VIF侧获取3A统计值的功能，如果VIF与ISP以FrameMode形式连接，Create DevGroup时需要为VIF侧的变量stMetaDataAttr.u32MetaDataTypeMask赋固定值（E_MI_VIF_METADATA_AE_STAT | E_MI_VIF_METADATA_AF_STAT）以开启VIF 3A统计值模块，Realtime时需要为变量stMetaDataAttr.u32MetaDataTypeMask赋值0以关闭VIF 3A统计值模块。
- Ifackel有支持AI ISP功能，如果有开启AI ISP功能，Create DevGroup时需要为VIF侧的变量stGroupAttr.stAiIspAttr.stVifAiBnrAttr.eAiSourceType和stGroupAttr.stAiIspAttr.stVifAiHdrAttr.bAiHdrEn赋值。
- 如果使用场景中预期会有AI和no-AI场景切换，建议初始化VIF时，先配置AI使能，即配置变量stGroupAttr.stAiIspAttr.stVifAiBnrAttr，比如设置ai bnr source type为linear mode, hdr fusion或hdr long-expo。先配置AI使能的目的是为了出流过程中AI和no_AI场景切换时，可以动态开关VIF侧的AI配置，不用销毁、重新初始化VIF。反之，如果初始化VIF时按照no-AI配置、出流过程中切换到AI场景时需要销毁、重新初始化VIF。
- Group Id 包含Device Id

  0 Device0~3

  1 Device4~7

  2 Device8~11

  3 Device12~15

  4 Device16~19

  5 Device20~23

  6 Device24~27

  7 Device28~31

举例

#define ST_MAX_VIF_DEV_PERGROUP (4)
#define ST_MAX_VIF_OUTPORT_NUM (2)

MI_VIF 初始化流程：

MI_S32 ST_VifModuleInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev =0;
    MI_VIF_PORT vifPort = 0;
    MI_SNR_PADID SnrPadId = 0;
    MI_U32 u32PlaneId = 0;
    MI_U16 vifDevIdPerGroup=0;

    MI_SNR_PADInfo_t  stPad0Info;
    MI_SNR_PlaneInfo_t stSnrPlane0Info;
    memset(&stPad0Info, 0x0, sizeof(MI_SNR_PADInfo_t));
    memset(&stSnrPlane0Info, 0x0, sizeof(MI_SNR_PlaneInfo_t));

    MI_VIF_GroupAttr_t stGroupAttr;
    memset(&stGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));

    STCHECKRESULT(MI_SNR_GetPadInfo(SnrPadId, &stPad0Info));
    STCHECKRESULT(MI_SNR_GetPlaneInfo(SnrPadId, u32PlaneId, &stSnrPlane0Info));

    stGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;
    stGroupAttr.eWorkMode = E_MI_VIF_WORK_MODE_1MULTIPLEX;
    stGroupAttr.eHDRType = E_MI_VIF_HDR_TYPE_OFF;
    if(stGroupAttr.eIntfMode == E_MI_VIF_MODE_BT656)
        stGroupAttr.eClkEdge = (MI_VIF_ClkEdge_e)stPad0Info.unIntfAttr.stBt656Attr.eClkEdge;
    else
        stGroupAttr.eClkEdge = E_MI_VIF_CLK_EDGE_DOUBLE;

    stGroupAttr.stMetaDataAttr.u32MetaDataTypeMask       = E_MI_VIF_METADATA_AE_STAT | E_MI_VIF_METADATA_AF_STAT;
    stGroupAttr.stAiIspAttr.stVifAiBnrAttr.eAiSourceType = E_MI_VIF_AI_BNR_SOURCE_TYPE_LINEAR;
    stGroupAttr.stAiIspAttr.stVifAiHdrAttr.bAiHdrEn      = FALSE;

    STCHECKRESULT(MI_VIF_CreateDevGroup(groupId, &stGroupAttr));

    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        MI_VIF_DevAttr_t stVifDevAttr;
        memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));

        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;
        stVifDevAttr.stInputRect.u16X = stSnrPlane0Info.stCapRect.u16X;
        stVifDevAttr.stInputRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
        stVifDevAttr.stInputRect.u16Width = stSnrPlane0Info.stCapRect.u16Width;
        stVifDevAttr.stInputRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
        if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
        {
            stVifDevAttr.eInputPixel = stSnrPlane0Info.ePixel;
        }
        else
            stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);

        printf("setchnportattr (%d,%d,%d,%d) \n", stVifDevAttr.stInputRect.u16X, stVifDevAttr.stInputRect.u16Y, stVifDevAttr.stInputRect.u16Width, stVifDevAttr.stInputRect.u16Height);
        STCHECKRESULT(MI_VIF_SetDevAttr(vifDev, &stVifDevAttr));
        STCHECKRESULT(MI_VIF_EnableDev(vifDev));

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            MI_VIF_OutputPortAttr_t stVifPortInfo;
            memset(&stVifPortInfo, 0, sizeof(MI_VIF_OutputPortAttr_t));

            stVifPortInfo.stCapRect.u16X = stSnrPlane0Info.stCapRect.u16X;
            stVifPortInfo.stCapRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
            stVifPortInfo.stCapRect.u16Width =  stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stCapRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            stVifPortInfo.stDestSize.u16Width = stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stDestSize.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            printf("sensor bayerid %d, bit mode %d \n", stSnrPlane0Info.eBayerId, stSnrPlane0Info.ePixPrecision);
            if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
            {
                stVifPortInfo.ePixFormat = stSnrPlane0Info.ePixel;
            }
            else
                stVifPortInfo.ePixFormat = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);
            stVifPortInfo.eFrameRate = E_MI_VIF_FRAMERATE_FULL;

            STCHECKRESULT(MI_VIF_SetOutputPortAttr(vifDev, vifPort, &stVifPortInfo));
            STCHECKRESULT(MI_VIF_EnableOutputPort(vifDev, vifPort));
        }
    }
    return MI_SUCCESS;
}

MI_VIF 去初始化流程：

MI_S32 ST_VifModuleUnInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev = 0;
    MI_VIF_PORT vifPort=0;
    MI_U16 vifDevIdPerGroup=0;
    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            STCHECKRESULT(MI_VIF_DisableOutputPort(vifDev, vifPort));
        }
        STCHECKRESULT(MI_VIF_DisableDev(vifDev));
    }

    STCHECKRESULT(MI_VIF_DestroyDevGroup(groupId));

    return MI_SUCCESS;
}

相关主题

MI_VIF_DestroyDevGroup

2.2. MI_VIF_DestroyDevGroup¶

功能

销毁设备对应的Group。

语法

MI_S32 MI_VIF_DestroyDevGroup(MI_VIF_GROUP GroupId)

形参

参数名称描述输入/输出

GroupId Group ID 输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意

需要先使用MI_VIF_DisableOutputPort 禁用掉device 上所有输出端口，再使用MI_VIF_DisableDev 禁用掉group 上所有device。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_CreateDevGroup

2.3. MI_VIF_SetDevGroupAttr¶

功能

设置Group 的属性

语法

MI_S32 MI_VIF_GetSevGroupAttr(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group属性输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_GroupAttr_t

MI_VIF_CreateDevGroup

2.4. MI_VIF_GetDevGroupAttr¶

功能

获取Group 的属性。

语法

MI_S32 MI_VIF_GetDevGroupAttr(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

形参

参数名称描述输入/输出

GroupId Group ID 输入

pstGroupAttr Group属性输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_CreateDevGroup

2.5. MI_VIF_SetDevAttr¶

功能

设置 VIF 设备属性。

语法

MI_S32 MI_VIF_SetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

形参

参数名称描述输入/输出

DevId VIF 设备号。输入

pstDevAttr VIF 设备属性指针，静态属性。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 在调用前要保证 VIF 设备处于禁用状态。如果 VIF 设备已处于使能状态，可以使用MI_VIF_DisableDev 来禁用设备。
- 参数 pstDevAttr 主要用来配置指定 VIF 设备的视频输入格式。
- eInputPixel只支持YUV422_YUYV/YVYU/UYVY/VYUY 和 bayer格式，具体请参考芯片差异，根据chip规格设置。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_GetDevAttr

2.6. MI_VIF_GetDevAttr¶

功能

获取 VIF 设备属性。

语法

MI_S32 MI_VIF_GetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

形参

参数名称描述输入/输出

DevId VIF 设备号。输入

pstDevAttr VIF 设备属性指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_SetDevAttr

2.7. MI_VIF_EnableDev¶

功能

启用 VIF 设备。

语法

MI_S32 MI_VIF_EnableDev(MI_VIF_DEV DevId);

形参

参数名称描述输入/输出

DevId VIF 设备号。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 启用前必须已经设置设备属性，否则返回失败。
- 可重复启用，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_DisableDev

2.8. MI_VIF_DisableDev¶

功能

禁用 VIF 设备。

语法

MI_S32 MI_VIF_DisableDev(MI_VIF_DEV DevId);

形参

参数名称描述输入/输出

DevId VIF 设备号。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 必须先禁用所有设备上的输出端口后，才能禁用 VIF 设备。
- 可重复禁用，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_EnableDev

2.9. MI_VIF_GetDevStatus¶

功能

获取设备的状态。

语法

MI_S32 MI_VIF_GetDevStatus(MI_VIF_DEV DevId, MI_VIF_DevStatus_t *pstVifDevStatus)

形参

参数名称描述输入/输出

DevId VIF 设备号输入

pstVifDevStatus 设备状态输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a

2.10. MI_VIF_SetOutputPortAttr¶

功能

设置 VIF 输出端口属性。

语法

MI_S32 MI_VIF_SetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr);

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号输入

pstAttr VIF 通道Port属性指针。输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a

注意

默认情况下，使用 MI_VIF_SetOutputPortAttr 接口的目的是设置端口属性，如CapSize、DestSize、FrameRate等等。
Port0不支持crop和scaling，所以cap和dest size 必须和MI_VIF_SetDevAttr时的input size 相等。
Tiramisu 系列芯片支持port1，port1输入只支持YUV格式，所以只有YUV sensor才可以使用port1，支持crop和scaling down，输出只支持12bit bayer格式。
Tiramisu 系列芯片支持port1，Port1 height 有做scaling down 时，输出width 最大等于960。
目前不支持eFrameRate 设置，预留参数。
Tiramisu、Muffin、Opera、Souffle系列芯片：port0支持输出12bit bayer格式，可以送进MI_ISP 做3DNR。

Mochi芯片：支持输出YUV422格式，可以送进MI_ISP 做3DNR。

芯片	Pixel 要求	支持压缩模式	注意
Tiramisu	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无
Muffin	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无
Mochi	YUV422 UYVY	E_MI_SYS_COMPRESS_MODE_TO_6BIT E_MI_SYS_COMPRESS_MODE_SFBC0	DI 模式不支持SFBC0压缩
Maruko	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无
Opera	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无
Souffle	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无
Iford	Bayer 10/12bit	E_MI_SYS_COMPRESS_MODE_TO_8BIT	无

举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_GetOutputPortAttr

2.11. MI_VIF_GetOutputPortAttr¶

功能

获取 VIF 输出端口属性。

语法

MI_S32 MI_VIF_GetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号。输入

pstAttr VIF 通道Port属性指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
相关主题

MI_VIF_SetOutputPortAttr

2.12. MI_VIF_EnableOutputPort¶

功能

启用 VIF输出端口。

语法

MI_S32 MI_VIF_EnableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

形参

参数名称描述输入/输出

DevId VIF 设备号输入

PortId Port号输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 必须先设置通道属性，且通道所绑定的 VIF 设备必须使能。
- 可重复启用 VIF 通道，不返回失败。
举例

请参见 MI_VIF_SetDevAttr 的举例。
相关主题

MI_VIF_DisableOutputPort

2.13. MI_VIF_DisableOutputPort¶

功能

禁用 VIF 输出端口。

语法

MI_S32 MI_VIF_DisableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port号输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 禁用 VIF 通道Port后，此 VIF 通道Port即停止采集视频输入数据，如果已经绑定后端，则后端不会再接收到视频图像。
- 可重复禁用 VIF 通道Port，不返回失败。
举例

请参见MI_VIF_CreateDevGroup的举例。
相关主题

MI_VIF_EnableOutputPort

2.14. MI_VIF_Query¶

功能

查询 VIF 通道的中断计数、平均帧率等信息。

语法

MI_S32 MI_VIF_Query(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_DevPortStat_t *pstStat)

形参

参数名称描述输入/输出

DevId VIF 通道号。输入

PortId Port口输入

pstStat 通道信息结构体指针。输出
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_vif_datatype.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口可查询中断计数、通道使能状态、平均帧率、中断丢失数、获取 VB 失败次数、图像宽高等信息。
- 通过该接口获取到的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率，该值并不精确，会有些波动。
- 用户可通过该接口查询中断丢失数，如果该数值一直在增加，说明 VIF 工作出现异常。
- Tiramisu系列以后的芯片才支持该接口。

2.15. MI_VIF_CallBackTask_Register¶

描述

向VIF注册回调接口。

语法

MI_S32 MI_VIF_CallBackTask_Register(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

参数

参数名称描述输入/输出

DevId VIF Chn ID 输入

pstCallBackParam 回调参数输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_common.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口目前只支持kernel mode调用
- 和MI_VIF_CallBackTask_UnRegister成对调用

举例

MI_S32 _mi_vif_framestart1(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}
MI_S32 _mi_vif_framestart2(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}

static MS_S32 _mi_vif_testRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;
    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam2, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 11;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 22;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam2);
    return 0;
}
static MS_S32 _mi_vif_testUnRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;

    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 33;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 44;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam2);
    return 0;
}

相关主题

MI_VIF_CallBackTask_UnRegister

2.16. MI_VIF_CallBackTask_UnRegister¶

描述

向VIF反注册回调接口。

语法

MI_S32 MI_VIF_CallBackTask_UnRegister(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

参数

参数名称描述输入/输出

DevId VIF Chn ID 输入

pstCallBackParam 回调参数输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_common.h、mi_vif.h
- 库文件：libmi_vif.a
注意
- 该接口目前只支持kernel mode调用
- 和MI_VIF_CallBackTask_Register成对调用
举例

见MI_VIF_CallBackTask_Register举例
相关主题

MI_VIF_CallBackTask_Register

2.17. MI_VIF_CustFunction¶

描述

提供VIF客制化功能。

语法

MI_S32 MI_VIF_CustFunction(MI_VIF_DEV DevId, MI_VIF_CustCmd_e eCmdId, MI_U32 u32DataSize, void *pCustData);

参数

参数名称描述输入/输出

DevId VIF dev ID 输入

eCmdId 客制化功能ID 输入

u32DataSize 客制化功能数据大小输入

pCustData 客制化功能数据首地址输入
返回值
- MI_SUCCESS(0)：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_common.h、mi_vif.h
- 库文件：libmi_vif.a

3. VIF 数据类型¶

MI_VIF中定义的数据类型：

数据类型	说明
MI_VIF_GROUP	定义设备群组Id
MI_VIF_IntfMode_e	定义视频输入设备的接口模式
MI_VIF_WorkMode_e	定义视频设备的复合工作模式
MI_VIF_FrameRate_e	定义视频设备输出fps和输入fps的关系
MI_VIF_ClkEdge_e	定义视频设备接收的时钟类型
MI_VIF_HDRType_e	定义视频设备HDR 类型
MI_VIF_MclkSource_e	定义给Sensor 输入驱动clock 类型
MI_VIF_GroupIdMask_e	定义设备群组mask
MI_VIF_SNRPad_e	定义 SensorPad Id
MI_VIF_GroupAttr_t	定义设备群组属性
MI_VIF_DevAttr_t	定义视频输入设备的属性。
MI_VIF_OutputPortAttr_t	定义VIF 输出端口属性。
MI_VIF_DevPortStat_t	定义VIF输出端口信息结构体
MI_VIF_DevStatus_t	定义VIF设备当前状态
MI_VIF_CALLBK_FUNC	定义回调函数类型
MI_VIF_CallBackMode_e	定义回调模式
MI_VIF_IrqType_e	定义硬件中断类型
MI_VIF_CallBackParam_t	定义回调参数
MI_VIF_HDRFusionType_e	定义VIF HDR 融合模式
MI_VIF_HDRExposureType_e	定义VIF HDR 曝光类型
MI_VIF_MetaDataType_e	定义VIF额外功能类型
MI_VIF_MetaDataAttr_t	定义VIF额外功能参数结构体
MI_VIF_CustCmd_e	定义VIF客制化命令
MI_VIF_PutDataAttr_t	定义VIF输入数据结构体
MI_VIF_FrameEndInfo_t	定义VIF在FrameEnd Callback中入参的结构体
MI_VIF_SleepModeParams_t	定义VIF控制Sensor进出Sleep Mode的参数结构体
MI_VIF_ShutterGainParams_t	定义VIF控制Sensor的AE参数的结构体
MI_VIF_ForceFrameParams_t	定义VIF 强制sensor退出sleep mode的设置参数
MI_VIF_AiIspAttr_t	定义AiIsp的属性配置
MI_VIF_AiBnrAttr_t	定义AiBnr场景的属性配置
MI_VIF_AiHdrAttr_t	定义AiHdr场景的属性配置
MI_VIF_AiBnrSourceType_e	定义AI Bnr source类型配置

注：本节已涵盖各重要的数据类型，部分未列出数据类型请参见 mi_vif_datatype.h

3.1. MI_VIF_GROUP¶

说明

定义设备群组ID。
定义
```
typedef MI_U32 MI_VIF_GROUP;
```
相关数据类型及接口

MI_VIF_CreateDevGroup

3.2. MI_VIF_IntfMode_e¶

说明

定义视频设备的接口模式。

定义

    typedef enum

    {

        E_MI_VIF_MODE_BT656 = 0,

        E_MI_VIF_MODE_DIGITAL_CAMERA,

        E_MI_VIF_MODE_BT1120_STANDARD,

        E_MI_VIF_MODE_BT1120_INTERLEAVED,

        E_MI_VIF_MODE_MIPI,

        E_MI_VIF_MODE_LVDS,

        E_MI_VIF_MODE_NUM

    } MI_VIF_IntfMode_e;

成员

成员名称	描述
E_MI_VIF_MODE_BT656	输入数据的协议符合标准 BT.656 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_VIF_MODE_DIGITAL_CAMERA	输入数据的协议为 Digital camera 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_VIF_MODE_BT1120_STANDARD	输入数据的协议符合标准 BT.1120 协议（BT.656+双分量），端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_VIF_MODE_BT1120_INTERLEAVED	输入数据的协议符合 BT.1120 interleave 模式，端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_VIF_MODE_MIPI	输入数据符合MIPI 协议
E_MI_VIF_MODE_LVDS	输入数据符合LVDS 协议

注意事项

可以通过MI_SNR_GetPadInfo中的eIntfMode 获取当前接口模式。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.3. MI_VIF_WorkMode_e¶

说明

定义视频设备的复合工作模式。

定义

typedef enum

{

    /* BT656 multiple ch mode */

    E_MI_VIF_WORK_MODE_1MULTIPLEX,

    E_MI_VIF_WORK_MODE_2MULTIPLEX,

    E_MI_VIF_WORK_MODE_4MULTIPLEX,

E_MI_VIF_WORK_MODE_MAX

} MI_VIF_WorkMode_e;

成员

成员名称	描述
E_MI_VIF_WORK_MODE_1MULTIPLEX	1 路复合工作模式。
E_MI_VIF_WORK_MODE_2MULTIPLEX	2 路复合工作模式。
E_MI_VIF_WORK_MODE_4MULTIPLEX	4 路复合工作模式。

注意事项

例如E_MI_VIF_WORK_MODE_4MULTIPLEX，代表Group 对应的Sensor Pad中有4路混合视频信号，如果SensorPad 中混合信号数量，和Group 的复合工作模式不匹配，Group 会采集信号异常。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.4. MI_VIF_FrameRate_e¶

说明

定义视频设备输出fps和输入fps的关系。

定义

typedef enum

{

    E_MI_VIF_FRAMERATE_FULL = 0,

    E_MI_VIF_FRAMERATE_HALF,

    E_MI_VIF_FRAMERATE_QUARTR,

    E_MI_VIF_FRAMERATE_OCTANT,

    E_MI_VIF_FRAMERATE_THREE_QUARTERS,

    E_MI_VIF_FRAMERATE_NUM,

} MI_VIF_FrameRate_e;

成员

成员名称	描述
E_MI_VIF_FRAMERATE_FULL	源和目标1:1输出。
E_MI_VIF_FRAMERATE_HALF	源和目标2:1输出。
E_MI_VIF_FRAMERATE_QUARTER	源和目标4:1输出。
E_MI_VIF_FRAMERATE_OCTANT	源和目标8:1输出。
E_MI_VIF_FRAMERATE_THREE_QUARTERS	源和目标4:3输出。

注意事项

该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。
相关数据类型及接口

MI_VIF_OutputPortAttr_t

3.5. MI_VIF_ClkEdge_e¶

说明

定义视频设备接收的时钟类型。

定义

typedef enum

{

    E_MI_VIF_CLK_EDGE_SINGLE_UP = 0,

    E_MI_VIF_CLK_EDGE_SINGLE_DOWN,

    E_MI_VIF_CLK_EDGE_DOUBLE,

    E_MI_VIF_CLK_EDGE_NUM

} MI_VIF_ClkEdge_e;

成员

成员名称	描述
E_MI_VIF_CLK_EDGE_SINGLE_UP	时钟单沿模式，且 VIF 设备在上升沿采样。
E_MI_VIF_CLK_EDGE_SINGLE_DOWN	时钟单沿模式，且 VIF 设备在下降沿采样。
E_MI_VIF_CLK_EDGE_DOUBLE	前端送过来双沿数据时，VIF 进行双沿采样。

注意事项

无。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.6. MI_VIF_HDRType_e¶

说明

定义视频设备HDR 类型。

定义

typedef enum

{

    E_MI_VIF_HDR_TYPE_OFF,

    E_MI_VIF_HDR_TYPE_VC,       //virtual channel mode HDR,vc0->long, vc1->short

    E_MI_VIF_HDR_TYPE_DOL,

    E_MI_VIF_HDR_TYPE_COMP,      //compressed HDR mode

    E_MI_VIF_HDR_TYPE_LI,        //Line interlace HDR

    E_MI_VIF_HDR_TYPE_COMPVS,

    E_MI_VIF_HDR_TYPE_DCG,       //Dual conversion gain HDR

    E_MI_VIF_HDR_TYPE_MAX

} MI_VIF_HDRType_e;

成员

成员名称	描述
E_MI_VIF_HDR_TYPE_OFF	不开HDR
E_MI_VIF_HDR_TYPE_VC	virtual channel mode HDR,vc0->long, vc1->short
E_MI_VIF_HDR_TYPE_DOL	Digital Overlap High Dynamic Range
E_MI_VIF_HDR_TYPE_COMP,	sensor融合长曝和短曝，isp控制两张frame的gain值
E_MI_VIF_HDR_TYPE_LI	Line interlace HDR
E_MI_VIF_HDR_TYPE_COMPVS	compressed HDR + Very short
E_MI_VIF_HDR_TYPE_DCG	Dual conversion gain HDR

注意事项
- hdr type和sensor相关，可以通过MI_SNR_GetPadInfo的eHDRMode获取当前sensor支持的HDR type。
- 实现HDR功能需要MI_VIF 和MI_ISP 模块设置相同的HDR类型。
- DCG HDR type 和 COMPVS HDR type暂不支持。
- COMP HDR type opera系列芯片支持。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.7. MI_VIF_MclkSource_e¶

说明

设置Senor时钟驱动。

定义

typedef enum
{
    E_MI_VIF_MCLK_12MHZ,
    E_MI_VIF_MCLK_18MHZ,
    E_MI_VIF_MCLK_27MHZ,
    E_MI_VIF_MCLK_36MHZ,
    E_MI_VIF_MCLK_54MHZ,
    E_MI_VIF_MCLK_108MHZ,
    E_MI_VIF_MCLK_MAX
}MI_VIF_MclkSource_e;

成员

成员名称	描述
E_MI_VIF_MCLK_12MHZ	12M clk 类型
E_MI_VIF_MCLK_18MHZ	18M clk 类型
E_MI_VIF_MCLK_27MHZ	27M clk 类型
E_MI_VIF_MCLK_36MHZ	36M clk 类型
E_MI_VIF_MCLK_54MHZ	54M clk 类型
E_MI_VIF_MCLK_108MHZ	108M clk 类型

注意事项
- 有sensor driver的情况下，优先从sensor driver中设置mclk。
- 如果没有sensor driver 并且需要主控芯片输出mclk 才通过该参数设置。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.8. MI_VIF_GroupIdMask_e¶

说明

设备群组mask。

定义

typedef enum
{
    E_MI_VIF_GROUPMASK_ID0  = 0x0001,
    E_MI_VIF_GROUPMASK_ID1  = 0x0002,
    E_MI_VIF_GROUPMASK_ID2  = 0x0004,
    E_MI_VIF_GROUPMASK_ID3  = 0x0008,
    E_MI_VIF_GROUPMASK_ID4  = 0x0010,
    E_MI_VIF_GROUPMASK_ID5  = 0x0020,
    E_MI_VIF_GROUPMASK_ID6  = 0x0040,
    E_MI_VIF_GROUPMASK_ID7  = 0x0080,
    E_MI_VIF_GROUPMASK_ID_MAX = 0xffff
} MI_VIF_GroupIdMask_e;

注意事项

在多sensor 拼接场景中，需要两个sensor 图像同步输出，此时只需要创建一个group，将这两个group id mask 在一起即可。
相关数据类型及接口

MI_VIF_GroupAttr_t

3.9. MI_VIF_SNRPad_e¶

说明

定义SensorPad Id。

定义

typedef enum
{
    E_MI_VIF_SNRPAD_ID_0 = 0,
    E_MI_VIF_SNRPAD_ID_1 = 1,
    E_MI_VIF_SNRPAD_ID_2 = 2,
    E_MI_VIF_SNRPAD_ID_3 = 3,
    E_MI_VIF_SNRPAD_ID_4 = 4,
    E_MI_VIF_SNRPAD_ID_5 = 5,
    E_MI_VIF_SNRPAD_ID_6 = 6,
    E_MI_VIF_SNRPAD_ID_7 = 7,
    E_MI_VIF_SNRPAD_ID_MAX,
    E_MI_VIF_SNRPAD_ID_NA = 0xFF,
}MI_VIF_SNRPad_e;

成员

成员名称	描述
E_MI_VIF_SNRPAD_ID_0	对应硬件设备Sensor0
E_MI_VIF_SNRPAD_ID_1	对应硬件设备Sensor1
E_MI_VIF_SNRPAD_ID_2	对应硬件设备Sensor2
E_MI_VIF_SNRPAD_ID_3	对应硬件设备Sensor3
E_MI_VIF_SNRPAD_ID_4	对应硬件设备Sensor4
E_MI_VIF_SNRPAD_ID_5	对应硬件设备Sensor5
E_MI_VIF_SNRPAD_ID_6	对应硬件设备Sensor6
E_MI_VIF_SNRPAD_ID_7	对应硬件设备Sensor7
E_MI_VIF_SNRPAD_ID_MAX	超过最大Sensor Num
E_MI_VIF_SNRPAD_ID_NA	无效sensor id

注意事项
- 在默认情况下是VIF Group0 对应Sensor0，Group2 对应Sensor1，group6 对应Sensor5。
- Tiramisu、Mochi 只有4个pad(0-3)，Muffin 则有8个pad(0-7)。参考芯片差异。
相关数据类型及接口

MI_VIF_GroupAttr_t

MI_VIF_DevStatus_t

3.10. MI_VIF_GroupAttr_t¶

说明

定义Group群组属性。

定义

typedef struct MI_VIF_GroupAttr_s
{
    MI_VIF_IntfMode_e       eIntfMode;
    MI_VIF_WorkMode_e       eWorkMode;
    MI_VIF_HDRType_e        eHDRType;
    MI_VIF_HDRFusionType_e  eHDRFusionTpye;
    MI_U8                   u8HDRExposureMask;
    MI_VIF_ClkEdge_e        eClkEdge; //BT656
    MI_VIF_MclkSource_e     eMclk;
    MI_SYS_FrameScanMode_e  eScanMode;
    MI_U32                  u32GroupStitchMask;  //multi vif dev bitmask by MI_VIF_GroupIdMask_e
    MI_VIF_MetaDataAttr_t   stMetaDataAttr;
    MI_VIF_AiIspAttr_t      stAiIspAttr;
} MI_VIF_GroupAttr_t;

成员

成员名称	描述
eIntfMode	接口模式。
eWorkMode	工作模式。
eHDRType	HDR类型
eHDRFusionTpye	HDR融合类型(2Frame 还是 3Frame)
u8HDRExposureMask	HDR曝光组合，由 MI_VIF_HDRExposureType_e bitmask 组成
eClkEdge	时钟边沿模式（上升沿采样、下降沿采样、双沿采样）。
eMclk	输出给sensor的时钟类型
eScanMode	输入扫描模式 (逐行、隔行)
u32GroupStitchMask	多个GroupId缝合输出, 由MI_VIF_GroupIdMask_e bitmask 组成。
stMetaDataAttr	额外功能开关及属性（PDAF、档头不压缩、STA统计）。
stAiIspAttr	AiIsp属性配置。

注意事项

Tiramisu、Muffin系列芯片eScanMode只支持 E_MI_SYS_FRAME_SCAN_MODE_PROGRESSIVE。

u8HDRExposureMask : 2Frame HDR 时下没有意义，内部会设定成长短曝。3Frame Hdr 时，可以通过该值设定4种组合，长短、长中、中短、长中短，目前只有 Souffle 支持。
相关数据类型及接口

MI_VIF_CreateDevGroup

MI_VIF_DestroyDevGroup

MI_VIF_SetDevGroupAttr

MI_VIF_GetDevGroupAttr

3.11. MI_VIF_DevAttr_t¶

说明

定义视频输入设备的属性。

定义

typedef struct MI_VIF_DevAttr_s
{
    MI_SYS_PixelFormat_e   eInputPixel;
    MI_SYS_DataPrecision_e eDataPrecision;
    MI_SYS_WindowRect_t   stInputRect;
    MI_SYS_FieldType_e     eField;
    MI_BOOL               bEnH2T1PMode;
} MI_VIF_DevAttr_t;

成员

成员名称	描述
eInputPixel	设备输入像素格式。
eDataPrecision	设备输入像素位宽。
stInputRect	设备采集输入范围。
eField	帧场选择，只用于隔行模式，建议捕获单场时选择捕获底场。逐行模式时，该项必须设置为 E_MI_SYS_FIELDTYPE_NONE。 Value: 0 No Field / 1 Top Field / 2 Bottom Field / 3 Both Fields
bEnH2T1PMode	使能采集水平方向缩小一半功能。

注意事项
- 如果设备是bayer格式， pixel format设置形式如下：

  stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);
- eDataPrecision 参数仅在DVP接口跑YUV sensor时使用。如：输入8 bit YUV时，需设置eDataPrecision为E_MI_SYS_DATA_PRECISION_8BPP，告知VIF当前输入的data pin数目为8。
- bEnH2T1Pmode 参数只有输入是YUV格式时才可以使用，非YUV格式使用会返回err。
相关数据类型及接口

MI_VIF_SetDevAttr

MI_VIF_GetDevAttr

3.12. MI_VIF_OutputPortAttr_t¶

说明

定义 VIF输出端口属性。

定义

typedef struct MI_VIF_OutputPortAttr_s
{
    MI_SYS_WindowRect_t     stCapRect;
    MI_SYS_WindowSize_t     stDestSize;
    MI_SYS_PixelFormat_e    ePixFormat;
    MI_VIF_FrameRate_e      eFrameRate;
    MI_SYS_CompressMode_e   eCompressMode;
} MI_VIF_OutputPortAttr_t;

成员

成员名称	描述
stCapRect	捕获区域起始坐标(相对于设备图像的大小)与宽高。
stDestSize	目标图像大小。必须配置，且大小不应该超出外围 ADC 输出图像的大小范围，否则可能导致VIF 硬件工作异常。
ePixFormat	像素存储格式支持，可支持YUV422 packet/bayer。
eFrameRate	目标帧率和输入帧率的比值关系。如果不进行帧率控制，则该值设置为0。可以按照1:1,2:1,4:1,8:1,4:3等比例输出。该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。
eCompressMode	图像压缩模式，只有在vif与isp绑定模式为framemode才能打开，节省buffer，不设置默认值为0不压缩。 Muffin可以设置成E_MI_SYS_COMPRESS_MODE_TO_8BIT，打开FBC。 Mochi可以设置成E_MI_SYS_COMPRESS_MODE_TO_6BIT (for YUV FBC)或者E_MI_SYS_COMPRESS_MODE_SFBC0 (SFBC)。

相关数据类型及接口

MI_VIF_SetOutputPortAttr

MI_VIF_GetOutputPortAttr

3.13. MI_VIF_DevPortStat_t¶

说明

定义VIF 输出端口信息结构体。

定义

typedef struct MI_VIF_DevPortStat_s
{
    MI_BOOL bEnable;
    MI_U32  u32IntCnt;
    MI_U32  u32FrameRate;
    MI_U32  u32LostInt;
    MI_U32  u32VbFail;
    MI_U32  u32PicWidth;
    MI_U32  u32PicHeight;
} MI_VIF_DevPortStat_t;

成员

成员名称	描述
bEnable	通道是否使能。
u32IntCnt	中断计数。
u32FrameRate	每 1 秒的平均帧率，该值不一定精确。
u32LostInt	中断丢失计数。
u32VbFail	获取 VB 失败计数。
u32PicWidth	图像宽度。
u32PicHeight	图像高度。

注意事项
- 结构体的中断计数，可用于无中断检测。
- 该结构体的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率，该值并不精确。
- 如果查询到该结构体的中断丢失计数一直在增加，说明 VIF 工作出现异常。
相关数据类型及接口

MI_VIF_Query

3.14. MI_VIF_DevStatus_t¶

说明

VIF Dev当前状态

定义

typedef struct MI_VIF_VIFDevStatus_s
{
    MI_VIF_GROUP  GroupId;
    MI_BOOL  bGroupCreated;
    MI_U32 bDevEn;
    MI_VIF_SNRPad_e eSensorPadID;
    MI_U32 u32PlaneID;
} MI_VIF_DevStatus_t;

成员

成员名称	描述
GroupId	Device 所属Group number
bGroupCreated	Group 当前Create 状态
bDevEn	VIF Dev 当前使能状态
eSensorPadID	VIF Dev 绑定的SensorPad
u32PlaneID	VIF Dev 绑定的PlaneId

相关数据类型及接口

MI_VIF_GetDevStatus

3.15. MI_VIF_CALLBK_FUNC¶

说明

定义回调函数类型

定义

typedef MI_S32 (*MI_VIF_CALLBK_FUNC)(MI_U64 u64Data);

相关数据类型及接口

MI_VIF_CallBackParam_t

3.16. MI_VIF_CallBackMode_e¶

说明

定义回调模式。

定义

typedef enum
{
    E_MI_VIF_CALLBACK_ISR,
    E_MI_VIF_CALLBACK_MAX,
} MI_VIF_CallBackMode_e;

成员

成员名称描述

E_MI_VIF_CALLBACK_ISR 硬件中断模式回调

E_MI_VIF_CALLBACK_MAX 回调模式最大值
注意事项

目前只支持ISR 回调模式。
相关数据类型及接口

MI_VIF_CallBackParam_t

3.17. MI_VIF_IrqType_e¶

说明

定义硬件中断类型

定义

typedef enum
{
    E_MI_VIF_IRQ_FRAMESTART,  //frame start irq
    E_MI_VIF_IRQ_FRAMEEND,  //frame end irq
    E_MI_VIF_IRQ_LINEHIT,  //frame line hit irq
    E_MI_VIF_IRQ_MAX,
} MI_VIF_IrqType_e;

成员

成员名称描述

E_MI_VIF_IRQ_FRAMESTART VIF Feame start 中断类型

E_MI_VIF_IRQ_FRAMEEND VIF Frame done 中断类型

E_MI_VIF_IRQ_LINEHIT VIF LineCount Hit中断类型
注意事项
- E_MI_VIF_IRQ_FRAMESTART：每一帧第一个pixel的信号
- E_MI_VPE_IRQ_ISPFRAMEDONE：每一帧最后一个pixel的信号
- E_MI_VIF_IRQ_LINEHIT：每一帧指定line到达时的信号
相关数据类型及接口

MI_VIF_CallBackParam_t

3.18. MI_VIF_CallBackParam_t¶

说明

定义回调参数

定义

typedef struct MI_VIF_CallBackParam_s
{
    MI_VIF_CallBackMode_e eCallBackMode;
    MI_VIF_IrqType_e  eIrqType;
    MI_VIF_CALLBK_FUNC  pfnCallBackFunc;
    MI_U64    u64Data;
} MI_VIF_CallBackParam_t;

成员

成员名称描述

eCallBackMode Callback mode

eIrqType Hardware interrupt type

pfnCallBackFunc 回调函数

u64Data 回调函数参数
相关数据类型及接口

MI_VIF_CallBackTask_Register

MI_VIF_CallBackTask_UnRegister

3.19. MI_VIF_HDRFusionType_e¶

说明

定义VIF HDR 融合模式

定义

typedef enum
{
    E_MI_VIF_HDR_FUSION_TYPE_NONE,
    E_MI_VIF_HDR_FUSION_TYPE_2T1,
    E_MI_VIF_HDR_FUSION_TYPE_3T1,
    E_MI_VIF_HDR_FUSION_TYPE_MAX
} MI_VIF_HDRFusionType_e;

成员

成员名称	描述
E_MI_VIF_HDR_FUSION_TYPE_NONE	不代表任何融合模式
E_MI_VIF_HDR_FUSION_TYPE_2T1	2Frame HDR 模式
E_MI_VIF_HDR_FUSION_TYPE_3T1	3Frame HDR 模式
E_MI_VIF_HDR_FUSION_TYPE_MAX	HDR 融合模式 Enum Max 值

注意事项
- E_MI_VIF_HDR_FUSION_TYPE_2T1：即普通的HDR长短曝两帧，开启HDR功能后，就算不设置也会内部设定的default值
- E_MI_VIF_HDR_FUSION_TYPE_3T1： 3帧HDR 曝光融合，目前只有 Souffle 支持
相关数据类型及接口

MI_VIF_GroupAttr_t

MI_VIF_CreateDevGroup

3.20. MI_VIF_HDRExposureType_e¶

说明

定义VIF HDR 曝光类型

定义

typedef enum
{
    E_MI_VIF_HDR_EXPOSURE_TYPE_NONE,
    E_MI_VIF_HDR_EXPOSURE_TYPE_SHORT   = 0x01,
    E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM  = 0x02,
    E_MI_VIF_HDR_EXPOSURE_TYPE_LONG    = 0x04,
    E_MI_VIF_HDR_EXPOSURE_TYPE_MAX
} MI_VIF_HDRExposureType_e;

成员

成员名称	描述
E_MI_VIF_HDR_EXPOSURE_TYPE_NONE	不代表任何 HDR 曝光
E_MI_VIF_HDR_EXPOSURE_TYPE_SHORT	HDR 短曝
E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM	HDR 中曝
E_MI_VIF_HDR_EXPOSURE_TYPE_LONG	HDR 长曝
E_MI_VIF_HDR_EXPOSURE_TYPE_MAX	HDR 曝光 Enum Max 值

注意事项
- 在 2Frame HDR 的时候，内部会强制设定成 0x1+ 0x4, 即长短曝
- E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM：目前只有 Souffle 支持设置 HDR 中曝
相关数据类型及接口

MI_VIF_GroupAttr_t

MI_VIF_CreateDevGroup

3.21. MI_VIF_MetaDataType_e¶

说明

定义VIF额外功能类型

定义

typedef enum
{
    E_MI_VIF_METADATA_NONE,
    E_MI_VIF_METADATA_PDAF       = 0x01,
    E_MI_VIF_METADATA_HEADER     = 0x02,
    E_MI_VIF_METADATA_AE_STAT    = 0x04,
    E_MI_VIF_METADATA_AWB_STAT   = 0x08,
    E_MI_VIF_METADATA_AF_STAT    = 0x10,
    E_MI_VIF_METADATA_HISTO_STAT = 0x20,
    E_MI_VIF_METADATA_MAX
} MI_VIF_MetaDataType_e;

成员

成员名称	描述
E_MI_VIF_METADATA_NONE	不代表任何功能
E_MI_VIF_METADATA_PDAF	PDAF功能
E_MI_VIF_METADATA_HEADER	档头不压缩功能
E_MI_VIF_METADATA_AE_STAT	STA统计功能AE统计
E_MI_VIF_METADATA_AWB_STAT	STA统计功能AWB统计
E_MI_VIF_METADATA_AF_STAT	STA统计功能AF统计
E_MI_VIF_METADATA_HISTO_STAT	STA统计功能HISTO统计
E_MI_VIF_METADATA_MAX	MetaData枚举最大值

相关数据类型及接口

MI_VIF_MetaDataAttr_t

3.22. MI_VIF_MetaDataAttr_t¶

说明

定义VIF额外功能属性结构体

定义

typedef struct MI_VIF_MetaDataAttr_s
{
    MI_U32              u32MetaDataTypeMask;
    MI_SYS_WindowRect_t stCropRect; // For header usage only
} MI_VIF_MetaDataAttr_t;

成员

成员名称描述

u32MetaDataTypeMask 额外功能开关Mask值

stCropRect 档头不压缩功能的范围指定窗口
相关数据类型及接口

MI_VIF_GroupAttr_t

MI_VIF_CreateDevGroup

3.23. MI_VIF_CustCmd_e¶

说明

定义VIF客制化命令

定义

typedef enum
{
    E_MI_VIF_CUSTCMD_PUTNUCDATA,
    E_MI_VIF_CUSTCMD_SETIRSTATUS,
    E_MI_VIF_CUSTCMD_FRAMEEND_NOTIFY,
    E_MI_VIF_CUSTCMD_SLEEPPARAM_SET,
    E_MI_VIF_CUSTCMD_SHUTTER_GAIN_SET,
    E_MI_VIF_CUSTCMD_FORCEFRAMEPARAM_SET,
    E_MI_VIF_CUSTCMD_MAX
} MI_VIF_CustCmd_e;

成员

成员名称	描述	数据类型
E_MI_VIF_CUSTCMD_PUTNUCDATA	设置NUC数据到VIF的客制化命令	MI_VIF_PutDataAttr_t
E_MI_VIF_CUSTCMD_SETIRSTATUS	设置IR灯状态到VIF的客制化命令	MI_U8
E_MI_VIF_CUSTCMD_FRAMEEND_NOTIFY	设置FrameEnd Callback的函数指针到VIF的客制化命令	void*
E_MI_VIF_CUSTCMD_SLEEPPARAM_SET	设置控制Sensor进入sleep mode的相关参数到VIF的客制化命令	MI_VIF_SleepModeParams_t
E_MI_VIF_CUSTCMD_SHUTTER_GAIN_SET	设置控制Sensor曝光参数VIF的客制化命令	MI_VIF_ShutterGainParams_t
E_MI_VIF_CUSTCMD_FORCEFRAMEPARAM_SET	强制sensor立刻退出sleep mode的客制化命令	MI_VIF_ForceFrameParams_t
E_MI_VIF_CUSTCMD_MAX	客制化命令最大值	NA

注意事项
- E_MI_VIF_CUSTCMD_PUTNUCDATA：只有前端输入为高德红外 sensor 时，才能使用该cmd，客户通过获取 sensor 输出的 AD 数据，进行NUC 算法校准，然后把NUC 校准数据通过这个指令下到VIF，VIF 在通过内部IP传输给sensor 进行调节。
- E_MI_VIF_CUSTCMD_SETIRSTATUS：该 cmd 用于 windows hello 功能，客户通过该 cmd 把当前 IR 亮灭状态(ON:1, OFF:0) 设置给 VIF，VIF 内部在把该 IR flag 存放到对应的 frame buffer 信息中，客户即可在后级取出 buffer 后知道该 buffer 对应的 IR 灯状态。
- E_MI_VIF_CUSTCMD_FRAMEEND_NOTIFY：AOV场景下用于注册Frame End的回调函数，VIF在Frame End中断中会调用被注册的函数。
- E_MI_VIF_CUSTCMD_SLEEPPARAM_SET：AOV场景下用于设置VIF来控制Sensor在出流多少张Frame便进入Sleep mode的参数。
- E_MI_VIF_CUSTCMD_SHUTTER_GAIN_SET：AOV场景下用于设置通过VIF来给Sensor下Shutter与Gain值的功能。
- E_MI_VIF_CUSTCMD_FORCEFRAMEPARAM_SET：该 cmd 使用前必须先调用E_MI_VIF_CUSTCMD_SLEEPPARAM_SET CMD 来启用sleep mode。
相关数据类型及接口

MI_VIF_CustFunction

3.24. MI_VIF_PutDataAttr_t¶

说明

定义VIF输入数据结构体

定义

typedef struct MI_VIF_PutDataAttr_s
{
    MI_U32 u32Stride;
    MI_U32 u32Buffsize;
    MI_PHY phyAddr;
} MI_VIF_PutDataAttr_t;

成员

成员名称描述

u32Stride 输入数据一行的byte数

u32Buffsize 输入数据的大小

phyAddr 输入数据的物理地址
相关数据类型及接口

MI_VIF_CustFunction

3.25. MI_VIF_FrameEndInfo_t¶

说明

通过Cusfuntion注册的FrameEnd Callback中每个FrameEnd中断都会将该结构体作为入参传入

定义

typedef struct MI_VIF_FrameEndInfo_s
{
    MI_BOOL bDoneFlag;
    MI_U32  u32FrameCnt;
    MI_VIF_DEV vifDevId;
} MI_VIF_FrameEndInfo_t;

成员

成员名称描述

bDoneFlag 是否最后一张Frame

u32FrameCnt FrameEnd的计数值

vifDevId frame done的device id
相关数据类型及接口

MI_VIF_CustFunction

用法及示例代码

该CMD的用法如图所示

在user app内申明函数指针的地址
在user driver内通过ioctl将driver内的frameDone_Callback函数与上一步传入的地址绑定
在user app内调用MI_VIF_CustFunction
在VIF内部会自动在frame done时调用user driver中绑定的函数

下面是使用该CMD的简单示例代码

//user driver
static int Misc_Control_FrameDone_CallBack(MI_VIF_FrameEndInfo_t *pstVifFrameEndInfo)
{
    printk("Here to get updated info from vif when frameDone\n");
    printk("vifDevId: %d doneFlag:%d frameCnt:%d\n", pstVifFrameEndInfo->vifDevId,
        pstVifFrameEndInfo->bDoneFlag, pstVifFrameEndInfo->u32FrameCnt);
}

static long misc_control_dev_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
    int ret = 0;
    switch (cmd)
    {
        case IOCTL_MISC_CONTROL_INIT:
        {
            unsigned long fun_ptr_addr = 0;
            if (copy_from_user(&fun_ptr_addr, (int __user *)arg, sizeof(fun_ptr_addr)))
            {
                return -EFAULT;
            }
            //bind user app callback func addr with specific func in user driver

            fun_ptr_addr = Misc_Control_FrameDone_CallBack;

            if (copy_to_user((int __user *)arg, &stCallback_Param, sizeof(Misc_Callback_Param_t)))
            {
                return -EFAULT;
            }

            else
            {
                return -EFAULT;
            }
        }
    }
    return 0;
}

//user app
void main()
{
    unsigned long fun_ptr_addr ;
    ioctl(dev_fd, IOCTL_MISC_CONTROL_INIT, &fun_ptr_addr);
    MI_VIF_CustFunction(vifDevId, (MI_VIF_CustCmd_e)E_MI_VIF_CUSTCMD_FRAMEEND_NOTIFY, sizeof(unsigned long),
                            &callback_param.fun_ptr_addr);
}

更多细节与用法可参考sdk/verify/sample_code/internal/aov/light_misc_control_api.h

3.26. MI_VIF_SleepModeParams_t¶

说明

定义VIF控制Sensor进出Sleep Mode的参数结构体

定义

typedef struct MI_VIF_SleepModeParams_s
{
    MI_BOOL bSleepEnable;
    MI_U32  u32FrameCntBeforeSleep;
} MI_VIF_SleepModeParams_t;

成员

成员名称描述

bSleepEnable 是否开启VIF控制Sensor进入Sleep

u32FrameCntBeforeSleep 多少张Frame之后VIF控制Sensor进入Sleep mode
相关数据类型及接口

MI_VIF_CustFunction

用法及示例代码

void *aov_thread(void* args)
{
    MI_VIF_SleepModeParams_t stSleepParam;

    while(!bExit)
    {
        if(status == wakeup)
            stSleepParam.bSleepEnable = TRUE;
            stSleepParam.u32FrameCntBeforeSleep = 1;
            MI_VIF_CustFunction(u32VifDevId, E_MI_VIF_CUSTCMD_SLEEPPARAM_SET, sizeof(MI_VIF_SleepModeParams_t), &stSleepParam);

            //wait frame done
            ......

            //enter suspend
            system("echo mem >/sys/power/state");

    }

    // Disable sleep mode
    stSleepParam.bSleepEnable = FALSE;
    MI_VIF_CustFunction(u32VifDevId, E_MI_VIF_CUSTCMD_SLEEPPARAM_SET, sizeof(ST_Common_SNRSleepParam_t), &stSleepParam);
}

int main()
{
    pthread_t pthread;

    //init and run the pipeline
    pipeline_init_and_run();

    pthread_create(&pthread, NULL, aov_thread, NULL);
    pthread_join(&pthread, NULL);

}

更多细节与用法可参考sdk/verify/sample_code/source/iford/aov/aov_demo/st_sample_aov.c

3.27. MI_VIF_ShutterGainParams_t¶

说明

定义VIF控制Sensor的AE参数的结构体

定义

typedef struct MI_VIF_ShutterGainParams_s
{
    MI_U32 u32ShutterTimeUs;
    MI_U32 u32AeGain;
} MI_VIF_ShutterGainParams_t;

成员

成员名称描述

u32ShutterTimeUs 设置给Sensor的Shutter值 , 单位: us

u32AeGain 设置给Sensor的Gain值 , 单位: 1024
相关数据类型及接口

MI_VIF_CustFunction

用法及示例代码

MI_VIF_ShutterGainParams_t stSnrParam;
MI_U32 u32Gain = 1;
stSnrParam.u32ShutterTimeUs = 1000;
stSnrParam.u32AeGain        = u32Gain x 1024;
MI_VIF_CustFunction(0, E_MI_VIF_CUSTCMD_SHUTTER_GAIN_SET, sizeof(MI_VIF_ShutterGainParams_t), &stSnrParam);

更多细节与用法可参考sdk/verify/sample_code/internal/aov/st_common_aov.c

3.28. MI_VIF_ForceFrameParams_t¶

说明

定义VIF 强制sensor退出sleep mode的设置参数

定义

typedef struct MI_VIF_ForceFrameParams_s
{
    MI_U32  u32ForceFrameCnt;
    MI_U32  u32DropCnt;
} MI_VIF_ForceFrameParams_t;

成员

成员名称描述

u32ForceFrameCnt sensor进入sleep mode前的帧数

u32DropCnt vif 丢弃的帧数

用法及示例代码

void Do_fastAe()
{
    // configure sensor to enable sleep mode & consecutive frames cnt (to 2)
    MI_VIF_SleepModeParams_t stVifSleepParam;
    stVifSleepParam.bSleepEnable           = TRUE;
    stVifSleepParam.u32FrameCntBeforeSleep = 2;
    MI_VIF_CustFunction(u32VifDevId, E_MI_VIF_CUSTCMD_SLEEPPARAM_SET, sizeof(MI_VIF_SleepModeParams_t),
                        &stVifSleepParam);

    // wait sensor enter sleep mode
    // config to small pic (switch on fast ae)
    ......

    MI_VIF_ForceFrameParams_t stVifSleepDisableParam;
    stVifSleepDisableParam.u32ForceFrameCnt = 4;
    stVifSleepDisableParam.u32DropCnt       = 3;
    MI_VIF_CustFunction(u32VifDevId, E_MI_VIF_CUSTCMD_FORCEFRAMEPARAM_SET, sizeof(MI_VIF_ForceFrameParams_t),
                        &stVifSleepDisableParam);

    //wait sensor stream out done
    //configure sensor to enable sleep mode & consecutive frames cnt (to 1)
    ......

}

具体细节与用法可参考sdk/verify/sample_code/internal/fast_ae/fast_ae.c

3.29. MI_VIF_AiIspAttr_t¶

说明

定义AiIsp属性配置

定义

typedef struct MI_VIF_AiIspAttr_s {
    MI_VIF_AiBnrAttr_t stVifAiBnrAttr;
    MI_VIF_AiHdrAttr_t stVifAiHdrAttr;
} MI_VIF_AiIspAttr_t;

成员

成员名称描述

stVifAiBnrAttr 设置给VIF驱动的AIBnr属性

stVifAiHdrAttr 设置给VIF驱动的AIHdr属性
相关数据类型及接口

MI_VIF_GroupAttr_t

3.30. MI_VIF_AiBnrAttr_t¶

说明

定义AiBnr场景的属性配置

定义

typedef struct MI_VIF_AiBnrAttr_s {
    MI_VIF_AiBnrSourceType_e eAiSourceType;
} MI_VIF_AiBnrAttr_t;

成员

成员名称描述

eAiSourceType 定义AI BNR场景类型
相关数据类型及接口

MI_VIF_AiIspAttr_t

3.31. MI_VIF_AiHdrAttr_t¶

说明

定义AiHdr场景的属性配置

定义

typedef struct MI_VIF_AiHdrAttr_s {
    MI_BOOL bAiHdrEn;
} MI_VIF_AiHdrAttr_t;

成员

成员名称描述

bAiHdrEn 使能/去使能AiHdr功能
相关数据类型及接口

MI_VIF_AiIspAttr_t

3.32. MI_VIF_AiBnrSourceType_e¶

说明

定义VIF支持的AI BNR场景类型

定义

typedef enum
{
    E_MI_VIF_AI_BNR_SOURCE_TYPE_NONE,
    E_MI_VIF_AI_BNR_SOURCE_TYPE_LINEAR,
    E_MI_VIF_AI_BNR_SOURCE_TYPE_HDR_FUSION,
    E_MI_VIF_AI_BNR_SOURCE_TYPE_HDR_LONG,
    E_MI_VIF_AI_BNR_SOURCE_TYPE_MAX
} MI_VIF_AiBnrSourceType_e;

成员

成员名称	描述
E_MI_VIF_AI_BNR_SOURCE_TYPE_LINEAR	设置AI ISP场景类型为linear mode下开启AI处理
E_MI_VIF_AI_BNR_SOURCE_TYPE_HDR_FUSION	设置AI ISP场景类型为HDR融合后再做AI处理
E_MI_VIF_AI_BNR_SOURCE_TYPE_HDR_LONG	设置AI ISP场景类型为对长曝帧做AI处理

相关数据类型及接口

MI_VIF_AiBnrAttr_t

4. 错误码¶

VIF API 错误码如下表所示。

表 4‑1：VIF API 错误码

错误代码	宏定义	描述
0xA0062001	MI_ERR_VIF_INVALID_DEVID	视频输入设备号无效
0xA0062002	MI_ERR_VIF_INVALID_CHNID	视频输入通道号无效
0xA0062003	MI_ERR_VIF_INVALID_PARA	视频输入参数设置无效
0xA0062006	MI_ERR_VIF_INVALID_NULL_PTR	输入参数空指针错误
0xA0062007	MI_ERR_VIF_FAILED_NOTCONFIG	视频设备或通道属性未配置
0xA0062008	MI_ERR_VIF_NOT_SUPPORT	操作不支持
0xA0062009	MI_ERR_VIF_NOT_PERM	操作不允许
0xA006200C	MI_ERR_VIF_NOMEM	分配内存失败
0xA006200E	MI_ERR_VIF_BUF_EMPTY	视频输入缓存为空
0xA006200F	MI_ERR_VIF_BUF_FULL	视频输入缓存为满
0xA0062010	MI_ERR_VIF_SYS_NOTREADY	视频输入系统未初始化
0xA0062012	MI_ERR_VIF_BUSY	视频输入系统忙
0xA0062080	MI_ERR_VIF_INVALID_PORTID	视频输入端口无效
0xA0062081	MI_ERR_VIF_FAILED_DEVNOTENABLE	视频输入设备未启用
0xA0062082	MI_ERR_VIF_FAILED_DEVNOTDISABLE	视频输入设备未禁用
0xA0062083	MI_ERR_VIF_FAILED_PORTNOTENABLE	视频输入通道未启用
0xA0062084	MI_ERR_VIF_FAILED_PORTNOTDISABLE	视频输入通道未禁用
0xA0062085	MI_ERR_VIF_CFG_TIMEOUT	视频配置属性超时
0xA0062086	MI_ERR_VIF_NORM_UNMATCH	视频ADC VIU不匹配
0xA0062087	MI_ERR_VIF_INVALID_WAYID	视频通路号无效
0xA0062088	MI_ERR_VIF_INVALID_PHYCHNID	视频物理通道号无效
0xA0062089	MI_ERR_VIF_FAILED_NOTBIND	视频通道未绑定
0xA006208A	MI_ERR_VIF_FAILED_BINDED	视频通道已绑定

5. PROCFS介绍¶

5.1. cat¶

调试信息

/ # cat /proc/mi_modules/mi_vif/mi_vif0

----------------------------------dump Group Attr--------------------------------------------------
groupId  Intf       Work  Clkedge   Hdr  HdrFusion  ExposureMask    NUC  MetaDataType       MetaCrop
0  MIPI 1MULTIPLEX        2   OFF       NONE             0    0             0(0,0,   0,   0)

----------------------------------dump Dev Attr--------------------------------------------------
Dev  FsCnt  ActiveTime         incrop       infmt  capsel    rstcnt  NucRdmaDone
0    745        32ms(0,0,3840,2160)    RG_10BPP       0( 0, 0, 0)            0
Dev  AsyncCnt  EnqCnt  BarCnt  CheckCnt  DequCnt  DropCnt  NucEnqCnt  Mask
0      1438     709     708      2130      706        0          0     0

-------------------------------------dump pipe attr-----------------------------------------------
PipeId  PortId  DevId  Hdn           crop       Dest  Pixel  wkmode  Compress
12       0      0    0(0,0,3840,2160)(3840x2160)     45       1         0

-------------------------------------dump outport attr-----------------------------------------------
Dev  Port  wFsNum  wLCNum  wDoneNum  Dvcnt  Oscnt  LostFrame
0     0     711       0       706      0      0          3

Dev  Port       Cap_size  Dest_size       Fmt  Rate  CRC  Atom       MetaInfo  OutCount  Addr0Cnt  FailCount  EnqFailCount  Fps
0     0(0,0,3840,2160)(3840,2160)  RG_10BPP     0    0     2  c0000000005a3       706         1          1             0    30.04

Dev  Port   Recv_size    Out_size SubOut_size  FifoDepth  WInactive
0     0 (3856,2180) ( 300,2160) (   0,   0)          1          0

调试信息分析

记录当前VIF group、device、port的使用状况以及对应的属性，可以动态地获取到这些信息，方便调试和测试。

参数说明

参数		描述
Group Attr	GroupId	Group号
	input	输入id号
	Intf	输入数据的协议，请参考MI_VIF_IntfMode_e
	Work	工作模式，请参考MI_VIF_WorkMode_e
	Clkedge	时钟边沿触发模式，请参考MI_VIF_ClkEdge_e
	Hdr	Hdr类型，请参考MI_VIF_HDRType_e
	HdrFusion	Hdr 融合类型，请参考MI_VIF_HDRFusionType_e
	ExposureMask	Hdr 曝光组合，请参考MI_VIF_HDRExposureType_e
	NUC	目前是否为 NUC Sensor，走NUC 流程
	MetaDataType	vif 格外功能打开情况，请参考MI_VIF_MetaDataType_e
	MetaDataCrop	档头不压缩功能的范围指定窗口，请参考MI_VIF_MetaDataAttr_t
Dev Attr	Dev	Dev号
	chn	channel id号,实际使用的device id
	FsCnt	Frame start 中断数量
	FsInt	两个Frame start 的时间间隔(us)
	Active	有效数据传输时间
	FdCnt	Frame done 中断数量
	incrop	Input Corp Size，请参考MI_VIF_DevAttr_t stInputRect
	infmt	输入数据格式，请参考MI_VIF_DevAttr_t eInputPixel
	capsel	Field type选择，请参考MI_VIF_DevAttr_t Field
	rstcnt	分别对应(Fifo, Wdma, Fifo_Wdma) Reset 的次数
	NucRdmaDone	Nuc rdma done的次数
	AsyncCnt/EnqCnt/ BarCnt/CheckCnt/ DequCnt	MI 内部线程Callback接口执行次数
	DropCnt	统计的丢帧数量
	NucEnqCnt	应用层塞给mi vif 的nuc buffer 次数，亦为buffer塞到 nuc rdma 的次数
channel Attr	Dev	Dev id号
	PipeId	Pipe号
	Port	Port号
	Chn	channel id号,实际使用的device id
	Output	Output id号,表示内部输出pipe的id
	Hdn	H2T1PMode使能，请参考MI_VIF_DevAttr_t bEnH2T1PMode
	crop	设置输出裁剪区域 (DI Mode下Height减半)
	Dest	设置输出大小(DI Mode下Height减半)
	Pixel	设置输出pixel格式，由MI pixel转换得到
	wkmode	Pipe工作模式，0: Realtime，1: FrameMode
	Compress	压缩模式，请参考MI_VIF_OutputPortAttr_t eCompressMode
OutPort Attr	Dev	Device id
	Port	Port id
	Output	Output id号,表示内部输出pipe的id
	FsNum	Wdma Frame start 中断次数
	FsInt	Wdma Frame start间隔时间(us)
	LCNum	Wdma Line Count hit 中断次数
	DoneNum	Wdma Done 中断次数
	DvCnt	Double vsync 发生次数
	OsCnt	Oversize 发生次数
	LostFrame	Wdma Frame start 中断丢失次数
	TaskId	Wdma 当前所有buffer的customer id
	BufAddr	Wdma 当前所有buffer的地址
	Cap_size	Port Crop Size，请参考MI_VIF_OutputPortAttr_t stCapRect
	Dest_size	输出size，请参考MI_VIF_OutputPortAttr_t stDestSize
	Fmt	Output pixel format，请参考MI_VIF_OutputPortAttr_t ePixFormat
	Rate	Frame rate type，请参考MI_VIF_OutputPortAttr_t eFrameRate
	CRC	CRC校验开关状态
	Atom	底层拿住buffer 数量
	MetaInfo	Frame id
	OutCount	输出frame count，done的张数
	Addr0Cnt	Frame地址0的次数，即skip frame的数量
	FailCount	获取outputbuffer失败次数
	EnqFailCount	Enqueue时塞output buffer到wdma失败的次数
	Fps	Frame per second
	Recv_size	Vif 硬件收到size
	Out_size	port0 wdma配置output size
	SubOut_size	port1 wdma 配置output size
	FifoDepth	Wdma Fifo 的buffer数量
	WdmaInactive	Wdma 是否处于活跃状态，0: 活跃，1: 停止

5.2. echo¶

# echo help >/proc/mi_modules/mi_vif/mi_vif0

     dump           [devid portid /path cnt DumpDrop];

     initatom       [devid InitAtom];

     erasebuffer    [devid portid bEraseBuffer];

     devmask        [devid bMask];

     enport         [devid portid bEn];

     cfgport        [devid portid crop(x,y,width,height) dest(width,height) pixel];

     resethw        [devid eResetType(0:FIFO 1:wdma 2:AFIFO_WDMA_GROUP 3:FIFO_WDMA_DEV)];

     fpsth      [devid portid FpsTh FpsFloatTh];

     ptsth      [devid portid ptsmax ptsmin];

     fifofull   [devid cnt];

     crc        [devid enable];

     patgen     [grouid w h fps fmt chn fieldEn hdren En];

     datagen        [grouid En];

     forcedeque     [devid portid curwrite validcnt wdmainactive], curwrite !=0, will use validcnt/wdmainactive param;

     debuglv        [devid level] buffer debug(0x1), check_loop(0x2), check_isr(0x4), check_flow(0x8), check_latency(0x80);

     changebuf      [devid portid changecnt (bdump, mode) ];once(0), once_vfs_pps(1), constant(2), constant_vfs_pps(3)

echo help 查看可用命令

功能	Dump frame 到指定路径
命令	echo dump [devid portid path cnt dumpdrop] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id path: 路径存放 cnt: 可选参数，设置要dump的张数，不设置默认为1 dumpdrop: 可选参数，设置为1只dump需要drop的frame，默认为0
举例	echo dump 0 0 /tmp > /proc/mi_modules/mi_vif/mi_vif0 echo dump 0 0 /tmp 2 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置vif的atom 数量
命令	echo initatom [devid portid InitAtom] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id InitAtom: Driver 最大持有buffer 数量
举例	echo initatom 0 0 2 > /proc/mi_modules/mi_vif/mi_vif0

功能	擦除vif缓存
命令	echo erasebuffer [devid portid bEraseBuffer] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id EraseBuffer: 使能擦除缓存
举例	echo erasebuffer 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置Dev Mask
命令	echo devmask [devid bMask] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id bmask: 使能mask
举例	echo devmask 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	使能output port
命令	echo enport [devid portid bEn] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id bEn: 使能vif port
举例	echo enport 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置output port 属性
命令	echo cfgport [ devid portid crop(x,y,width,height) dest(width,height) pixel compress] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id crop(x,y,width,height): output port crop的位置 dest(width,height): output size Pixel: 输出pixel format compress: 压缩模式
举例	echo cfgport 0 0 0 0 1280 720 1280 720 14 5 > /proc/mi_modules/mi_vif/mi_vif0

功能	Reset vif
命令	echo resethw [devid eResetType] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id eResetType: 需要reset的位置。0:FIFO；1:wdma；2:AFIFO_WDMA_GROUP；3:FIFO_WDMA_DEV
举例	echo resethw 0 3 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置fps阀值，当运行时fps小于设置的阀值，就会打印出warning
命令	echo fpsth [devid portid FpsTh FpsFloatTh] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id FpsTh: fps整数位阀值 FpsFloatTh: fps小数点位阀值
举例	echo enport 0 0 29 98 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置pts间隔阀值，当出现某个pts大于max或者小于min阀值，打印warning
命令	echo ptsth [devid portid ptsmin ptsmax] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id ptsmin: pts 间隔最小阀值(us) ptsmax: pts 间隔最大阀值(us)
举例	echo ptsth 0 0 25000 40000 > /proc/mi_modules/mi_vif/mi_vif0

功能	触发fifo full reset流程
命令	echo fifofull [devid bNeedReset] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id bNeedReset: 设置 1 走fifo full reset流程
举例	echo fifofull 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	使能crc 校验功能
命令	echo crc [devid portid enable] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id enable: 设置 1 使能CRC校验
举例	echo crc 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	设置MI VIF debug level
命令	echo debuglv [devid debuglevel] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id debuglevel: MI VIF debug level, 默认为0，不打开 0x0001 CHECK_BUFF 0x0002 CHECK_LOOP 0x0004 CHECK_ISR 0x0008 CHECK_FLOW 0x0080 CHECK_LATENCY
举例	echo debuglv 0 3 > /proc/mi_modules/mi_vif/mi_vif0

功能	打开VIF pattern gen
命令	echo patgen [group width height fps pixel multi bFieldEn bHdrEn Enable] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	Group: group ID Width: pattern 宽度 Height: pattern 高度 Fps: 输出帧率设置 Pixel: pattern pixel 格式 Multi: 可以设置1chn/2chn/4chn，同BT656多路概念 bFieldEn: 使能DI 模式 Enable: 使能pattern
举例	echo patgen 0 1280 720 25 14 4 0 1 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	打开VIF data gen
命令	echo datagen [group Enable] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	group: group ID Enable: 使能data gen
举例	echo datagen 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	配置参数强制deque buffer，在卡buffer的时候debug使用
命令	echo forcedeque [devid portid CurrentWriteAddr ValidCnt WdmaInactive] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id Portid: port id CurrentWriteAddr: wdma 当前正在写的地址 ValidCnt: wdma fifo 内还有的buffer数量 WdmaInactive: wdma状态，0: 活跃，1: 停止
举例	echo forcedeque 0 0 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0

功能	随机修改vif 输出buffer
命令	echo changebuf [devid portid cnt bdump mode] > /proc/mi_modules/mi_vif/mi_vif0
参数说明	devid: device id portid: port id Cnt: 需要修改的buffer数量 bdump: 可选参数，修改的buffer是否需要dump出来，默认0不dump Mode: 可选参数，buffer修改的模式，默认为mode 0 0: 随机修改整张buffer，修改数量为用户设置cnt 1: 压缩模式7(SFBC0)专用，只随机修改PPS位置，修改数量为用户设置cnt 2: 随机修改整张buffer，修改vif输出的每一张buffer，不参考cnt 3: 压缩模式7(SFBC0)专用，50%概率修改PPS，50%非PPS，修改vif输出的每一张buffer，不参考cnt
举例	echo changebuf 0 0 3 > /proc/mi_modules/mi_vif/mi_vif0 echo changebuf 0 0 3 1 2 > /proc/mi_modules/mi_vif/mi_vif0

5.3. cat debug_hal¶

5.3.1. vif_ints¶

调试信息

#cat /proc/mi_modules/mi_vif/debug_hal/vif0/vif_ints

== VIF3 INTS @:218128070 ==
== VIF CH-0 ==
CH State:                       : WORKING
Interval(us)                    : 33336
FramePeriod(us)                 : 33334
VREF_FALLING                    : 3737 @:218108268
LINE_CNT_0                      : 3736 @:218106814
LINE_CNT_1                      : 3737 @:218108269
TOTAL_PIX_CNT                   : 3736 @:218106939

== VIF WDMA-0(0) p0 aff0 ==
WDMA State:                     : WORKING
FrameStart                      : 0 @:0
LINE_CNT                        : 0 @:0
FrameDone                       : 0 @:0

== VIF FIFO-0 ==
Aff State:                      : WORKING
AFF Count:                      : 0 @:0

== VIF FIFO-1 ==
Aff State:                      : READY
AFF Count:                      : 0 @:0

== VIF FIFO-2 ==
Aff State:                      : READY
AFF Count:                      : 0 @:0

== VIF FIFO-3 ==
Aff State:                      : READY
AFF Count:                      : 0 @:0

调试信息分析

记录帧周期、当前VIF Channel/Wdma/Aff的使用状况以及统计相关的中断次数。

参数说明

参数		描述
VIF CH	CH State	CH当前状态
	Interval(ns)	帧间隔时间
	VREF_FALLING	VSYNC 中断数量，并显示最近一次发生中断时间戳
	LINE_CNT_0	Total line count hit 0 中断数量，并显示最近一次发生中断时间戳
	LINE_CNT_1	Total line count hit 1 中断数量，并显示最近一次发生中断时间戳
	TOTAL_PIX_CNT	Total pixel count hit 中断数量，并显示最近一次发生中断时间戳
VIF WDMA	WDMA State	Wdma当前状态
	FrameStart	Frame start 中断数量，并显示最近一次发生中断时间戳
	LINE_CNT	Line count hit 中断数量，并显示最近一次发生中断时间戳
	FrameDone	Frame done 中断数量，并显示最近一次发生中断时间戳
VIF FIFO	Aff State	Afifo当前状态
VIF FIFO	AFF Count	Fifo full 中断数量，并显示最近一次发生中断时间戳

5.3.2. vif_info¶

调试信息

/  # cat /proc/mi_modules/mi_vif/debug_hal/vif0/vif_info
== VIF0 INFO @:10772957883 ==
== VIF CH=0 ==
CH State:: WORKING
[vg:0 link:FRAME_WDMA]--[chn:0]--[afifo:0]--[pipe:0(0)]--[wdma:0(0)]--[end]
CH_EN: 1
SRC: MIPI0
INPUT_FMT: RGB
PIX_FMT: 10 bits
CROP_EN: 1
CROP_START_X: 0 - 3839
CROP_START_Y: 0 - 2159
PIXEL_CNT: 3840
LINE_CNT: 2160
TOTAL_PIXEL_CNT: 3864
TOTAL_LINE_CNT: 2192

调试信息分析

记录从暂存器获得的VIF基本设定。

参数说明

参数	描述
CH State	CH当前状态
vg	Group号
link	连结模式: E_VIF_LINK_PATH_TYPE_FRAME_WDMA E_VIF_LINK_PATH_TYPE_REAL_ISP E_VIF_LINK_PATH_TYPE_REAL_SCL
CH_EN	当前VIF channel号使能
SRC	VIF来源选择
INPUT_FMT	数据格式
PIX_FMT	输出位宽
CROP_EN	裁剪使能
CROP_START_X	读取裁剪水平数据
CROP_START_Y	读取裁剪垂直数据
PIXEL_CNT	VIF 裁剪像素数
LINE_CNT	VIF 裁剪行数
TOTAL_PIXEL_CNT	VIF 总像素数
TOTAL_LINE_CNT	VIF 总行数

6. MODPARAM.json介绍¶

6.1. json文件内容示例¶

{
    "E_MI_MODULE_ID_SYS" :
    {
        "cmdQBufSize" : 400
    },
    "E_MI_MODULE_ID_VIF" :
    {
        "u32threadPriority" : 98,
        "u32DevDebugLevel":  [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],
        "bDevEnableFrameStartPts" : [false,false,false,false,false,false,false,false,false,false,false,false,false,false,false,false],
        "u32PatGen" : [0,0,0,0,0,0,0,0,0],
        "vif_clk" : 288000000,
        "u8MulSnrRtVifGroupCnt" : 3,
        "u8MulSnrRtVifGroupPhyMap" : [ 0, 0, 1],
        "VifGroupSensorSelect" : [
            {
                "gpio" : [ {"no" : 55, "pol" : 0} ]
            },
            {
                "gpio" : [ {"no" : 55, "pol" : 1} ]
            },
            {
                "na" : [ ]
            }
        ]
    }
}

MI_VIF的启动参数在/config目录下中的modparam.json文件管理，"E_MI_MODULE_ID_VIF" 节点相关的参数会在VIF初始化阶段加载。 modparam.json 只需填写需要用到的参数，没写的参数内部会有默认值。

"u32PatGen"：[vif_grouid, pattern_gen_width, pattern_gen_height, patgen_gen_fps, pixfmt, pattern_gen_chn_num(1-multi/2-multi/4-multi), fieldEn(0:progressive format, 1;interlace format), hdr_mode_en, pattern_gen_en]。

6.2. VIF常用参数以及参数解析¶

参数名	默认值	支持平台	是否支持客户配置	作用
u32threadPriority	98	All Chip	N	配置mi vif线程优先级
u32DevDebugLevel	0	All Chip	Y	配置mi vif 调试日志的级别
bDevEnableFrameStartPts	false	Ifackel and later chips	Y	配置mi vif各个dev是否记录并传递FrameStartPts,数组下标对应dev id
u32PatGen	0,0,0,0,0,0,0,0	Mochi/Maruko/Opera/Souffle/Iford/Ifackel	N	配置vif group pattern gen 属性
vif_clk	288000000	Ifado/Iford/Pcupid/Souffle/Iford/Ifackel	Y	配置vif后端时钟（来自ISP）
VifGroupSensorSelect	NULL	Ifado/Ifackel	Y	描述虚拟Group之间切换的结构，数组索引代表虚拟的VIF Group ID，对应的Json结构代表切换到该虚拟的VIF Group所需的设定。子节点'gpio'描述切换到一个虚拟Group的GPIO设定，no为gpio编号，pol为gpio极性，没有切换需求则使用na字段代替
u8MulSnrRtVifGroupCnt	0	Ifado/Ifackel	Y	虚拟的VIF Group的数量
u8MulSnrRtVifGroupPhyMap	NULL	Ifado/Ifackel	Y	虚拟的VIF Group ID与物理Group ID的映射关系设定，数组索引代表虚拟的VIF Group ID,对应的值代表映射的物理Group

6.3. 参数用法举例¶

6.3.1. u32DevDebugLevel¶

该参数是控制MI_VIF每个device debug等级，不同debug等级之间可以按位或使用，各个等级的含义如下。

debug等级	含义
0x0001	打开MI_VIF内部buffer检查相关log
0x0002	打开MI_VIF内部buffer传递相关log
0x0004	打开MI_VIF内部中断相关log
0x0008	打开MI_VIF内部主要流程相关log
0x0080	打开MI_VIF延迟检查相关log

"u32DevDebugLevel":0, 表示关闭所有MI_VIF debug log。
"u32DevDebugLevel":9, 表示打开buffer检查和buffer传递相关的MI_VIF log。
"u32DevDebugLevel":143, 表示打开所有MI_VIF debug log。

6.3.2. vif_clk¶

该参数是配置vif后端时钟（来自ISP）。

"vif_clk":288000000, 表示配置isp clk为288M。

6.3.3. bUseReset¶

该参数是控制 VIF发生fifo full是否要做reset的开关。

"bUseReset":0, 表示关闭 fifo full reset。
"bUseReset":1, 表示开启 fifo full reset。

6.3.4. bCrcEnable¶

该参数是控制 VIF 是否对数据做CRC校验的开关。

"bCrcEnable":0, 表示关闭 VIF CRC校验。
"bCrcEnable":1, 表示开启 VIF CRC校验。

6.3.5. u8CompressMode¶

该参数是控制 VIF 是否做FBC的开关, VIF FBC仅支持将每pixel 12bit压缩至8bit。

"u8CompressMode":0, 表示不启用 VIF FBC。
"u8CompressMode":4, 表示开启 VIF FBC。

参数名称	描述	输入/输出
GroupId	Group ID	输入
pstGroupAttr	Group属性，静态属性。	输入

Group Id	包含Device Id
0	Device0~3
1	Device4~7
2	Device8~11
3	Device12~15
4	Device16~19
5	Device20~23
6	Device24~27
7	Device28~31

参数名称	描述	输入/输出
DevId	VIF 设备号。	输入
pstDevAttr	VIF 设备属性指针，静态属性。	输入

参数名称	描述	输入/输出
DevId	VIF 通道号。	输入
PortId	Port号	输入
pstAttr	VIF 通道Port属性指针。	输入

参数名称	描述	输入/输出
DevId	VIF dev ID	输入
eCmdId	客制化功能ID	输入
u32DataSize	客制化功能数据大小	输入
pCustData	客制化功能数据首地址	输入

成员名称	描述
E_MI_VIF_CALLBACK_ISR	硬件中断模式回调
E_MI_VIF_CALLBACK_MAX	回调模式最大值

成员名称	描述
E_MI_VIF_IRQ_FRAMESTART	VIF Feame start 中断类型
E_MI_VIF_IRQ_FRAMEEND	VIF Frame done 中断类型
E_MI_VIF_IRQ_LINEHIT	VIF LineCount Hit中断类型

成员名称	描述
eCallBackMode	Callback mode
eIrqType	Hardware interrupt type
pfnCallBackFunc	回调函数
u64Data	回调函数参数

成员名称	描述
u32MetaDataTypeMask	额外功能开关Mask值
stCropRect	档头不压缩功能的范围指定窗口

成员名称	描述
u32Stride	输入数据一行的byte数
u32Buffsize	输入数据的大小
phyAddr	输入数据的物理地址

成员名称	描述
bDoneFlag	是否最后一张Frame
u32FrameCnt	FrameEnd的计数值
vifDevId	frame done的device id

成员名称	描述
bSleepEnable	是否开启VIF控制Sensor进入Sleep
u32FrameCntBeforeSleep	多少张Frame之后VIF控制Sensor进入Sleep mode

成员名称	描述
u32ShutterTimeUs	设置给Sensor的Shutter值 , 单位: us
u32AeGain	设置给Sensor的Gain值 , 单位: 1024

成员名称	描述
u32ForceFrameCnt	sensor进入sleep mode前的帧数
u32DropCnt	vif 丢弃的帧数

成员名称	描述
stVifAiBnrAttr	设置给VIF驱动的AIBnr属性
stVifAiHdrAttr	设置给VIF驱动的AIHdr属性
