Security Boot使用参考

REVISION HISTORY

Revision No.
Description
 Date
1.0
  • Initial release
    		•  07/20/2023
    1.1
  • Added anti rollback function
  • Updated automatic signature function
    		•  01/04/2024
    1.2
  • Reorganize the document structure
    		•  01/31/2024
    1.3
  • securityboot new bootflow
    		•  02/02/2024

    1. Security Boot概述

    为防止用户产品的固件被抄板或者刷机，Sigmastar固件在启动过程自动进行验签（或验签+解密），验签即签章的验证，防止软件加载的镜像内容被恶意篡改。其中加密和解密为可选，一般情况下镜像加密是为了防止镜像中的信息被泄露，而镜像验章是为了防止镜像的信息被篡改，用户可根据自身需求取舍。使用Security Boot的核心工作有两步：人为将镜像文件进行签章（或加密+签章），以及将签章使用到的对应key通过烧录保存在芯片OTP中。


    图1 验签和解密总体流程

    图中系统启动的详细流程请参考Security boot system flow章节)

    烧录芯片OTP的常用方式是使用uboot下的otpctrl cmd，(详见《OTP栏位介绍》)。请注意OTP烧录无法反悔，为了防止误操作导致系统无法启动甚至IC作废，一般建议开发者先使用调试流程确认key内容正确。签章镜像的常用方式是使用security_boot_tools自动处理alkaid image包，(详见5. Security_boot_tools工具使用介绍章节)，如果客户有特殊需要，也可以选择手动签章方式《Security Boot手动签章使用参考》。

    Security Boot还提供了防回滚机制（Anti-rollback），确保能正常加载和启动的镜像版本一定比用户在OTP里存储的版本号高，(详见3. Anti-rollback原理介绍章节)，用户可根据自身需求使用。开启Anti-rollback的核心工作有两步：使用security_boot_tools签章过程将版本号嵌入镜像中，以及将拦截的镜像版本号保存在芯片OTP中。

    Sigmastar芯片内部还提供了防止错误注入和信号分析的硬件设计（Multiple Round、SCA、key2sha1），防止新型密码分析方法对芯片加解密过程进行干扰或者分析，有效地增加系统破解难度，(详见4. 防止错误注入和信号分析原理介绍章节)，用户可根据自身需求使用。开启（Multiple Round、SCA、key2sha1）功能与镜像本身无关，核心工作只有一步：烧录OTP使能指定功能。

    2. Security Boot原理介绍

    2.1. 开启Security Boot

    当烧录完OTP Key后，真正启动Security Boot需要烧录OTP里的OTP_Secure_Boot相应的栏位（OTP烧录方法详见《OTP栏位介绍》），将该栏位烧录为0xFFFFFFFF，则会启动OTP的Security Boot（注：开启后无法关闭，每次启动都将会强制走Security Boot flow）。

    2.2. 单个镜像签章和Security Boot流程

    Generate Signature一般是在local端执行security_boot_tools脚本完成，流程如下：

    1. security_boot_tools对Image file进行SHA-256的计算，生成Digest
    2. 通过RSA-2048做加密动作，生成256Bytes的signature
    3. 将signature嵌入至Image尾端
    4. 将Image烧录把系统存储器中启动。

    Verify Signature是在固件boot flow中执行，流程如下：

    1. 各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest
    2. 根据header信息取出嵌入在尾部的signature来做RSA-2048的解密生成Digest'
    3. 对比Digest和Digest'，若对比一致，则Verify success，否则Verify fail。

    图2 签章Security Boot流程

    2.3. 单个镜像签章+加密和Security Boot流程

    Generate Signature一般是在local端执行security_boot_tools脚本完成：security_boot_tools先对Image通过AES加密成Cipher file，再对Cipher file进行SHA-256计算，生成Digest，再通过RSA-2048做加密动作，生成256Bytes的signature，再将signature嵌入至Image后端，最后将Image烧录把系统存储器中启动。

    Verify Signature是在boot flow中，各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest，并根据header信息取出嵌入在取出Signature来做RSA-2048的解密后，生成Digest'，最后对比Digest和Digest'。如对比成功，则对Cipher file进行AES解密的动作，最后解密为能开机的image。

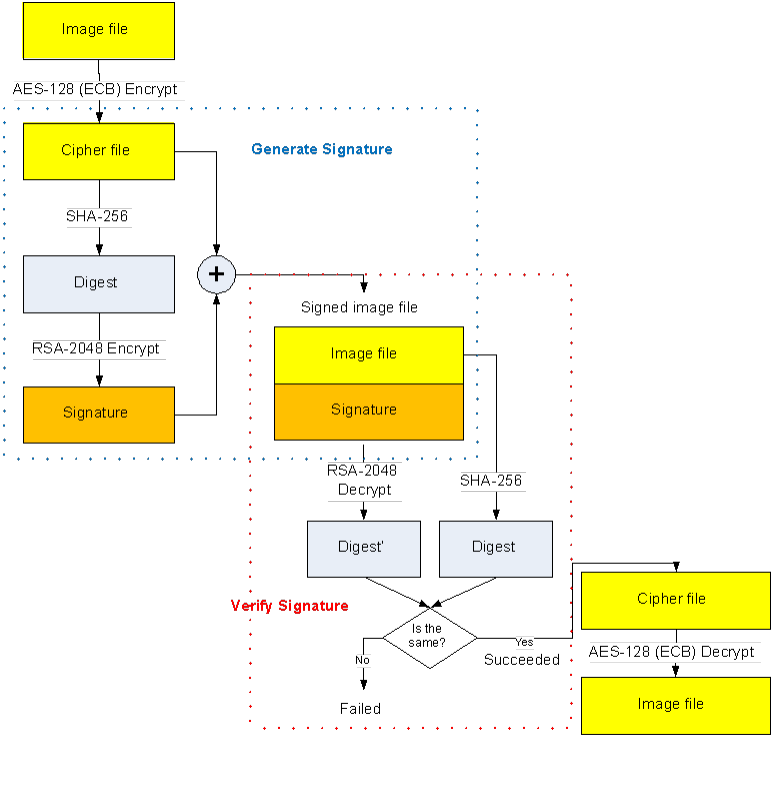

    图3 签章+加密Security Boot流程

    需要注意： IPL只支持AES-CBC加密，而IPL_CUST不支持加密。 其他image支持AES （ECB/CBC/CTR加密），当使用CBC/CTR模式时，对应的IV key会被security_boot_tools制作成32字节的append段落，嵌入在image信息里，(详见3.1. Append data说明章节)。

    2.4. Security Boot流程中Image File变化


    图3.1 Image File变化

    需要注意：

    • IPL/IPL_CUST没有uimage header，但有自己特殊的header且此header不参与加密，此头部的具体变化在2.5.1介绍
    • 除IPL/IPL_CUST/Rootfs外，其他image的头部会加上一层独立的secure_boot header表示image已经支持secure boot，且此header不参与加密和签章

    2.5. 密钥介绍

    从密钥使用的角度看，同一个image签章和验签必须使用一对RSA Private Key和RSA Public Key，加密和解密使用同一把AES Key。

    2.5.1. RSA Public Key

    验签流程中所用的RSA Public Key最多有三组。

    第一把为 OTP Key，该把Key会在系统Power On后，Hardware会自动从OTP中载入，用来做验签IPL的可靠性，加载和验签过程Software是无法介入的。而OTP Key的内容，可以通过U-Boot的Command Line烧录至OTP的指定地址中。一旦OTP KEY锁读后，cpu或其他调试工具再也无法access rsakey(otp aes key同理)此时只有aesdma engine can access。

    第二把为CUST Key，该Key会嵌在IPL的bin文件中，通过Software在整个boot flow中用来验签IPL_CUST的可靠性，因为IPL的可靠性有保证，因此验签IPL_CUST/TF-A/OPTEE的过程也是可靠的。而 CUST KEY的内容，一般是使用security_boot_tools工具将key文件insert到IPL的bin文件内容的指定位置。


    图4 IPL结构

    第三把为Image Key，该Key会嵌在IPL_CUST的bin文件中，通过Software在整个boot flow中用来验签UBOOT/VMM/RTOS/LINUX/ROOTFS的可靠性，因为IPL_CUST的可靠性有保证，因此验签后面所有镜像的过程也是可靠的。而Image Key的内容，一般是使用security_boot_tools工具将key文件insert到IPL_CUST的bin文件内容的指定位置。


    图5 IPL_CUST结构

    2.5.2. AES KEY

    解密流程中所用的AES Key最多为8把。

    在Sigmastar固件在bootflow过程，由Hardware载入OTP里指定的AES key到crypto engine进行镜像解密。至于镜像使用8把AES key中的哪一把，一般是使用security_boot_tools工具在镜像中嵌入指定AES key 信息,(详见3.1. Append data说明章节)。除了IPL只支持CBC mode以及IPL_CUST不支持加密，其余image都支持ECB/CBC/CTR mode，一般也是使用security_boot_tools工具在镜像中嵌入IV信息。

    所有bootload image用于解密的AES Key需要烧录到OTP存储单元中，OTP存储单元最多保存8把128bit的AESKEY或者4把256bit的AESKEY。所有bootload image可以任意指定8把中的任意1把key，甚至所有bootload image都共用其中1把key。

    2.6. Security boot system flow介绍

    下图为从ROM到Linux Kernel的Security Boot Flow结构，其中Signature为签章数据部分，每个Flow的Signature均会嵌入到相应bin文件的最后，每个Flow均包含Get Key和Authenticate的动作直到Linux Kernel，部分Flow支持解密（是否开启解密取决于需求）。


    图6 Boot Flow结构

    1. Authenticate IPL by OTP Key-RSA

      该流程为ROM code从OTP中读取RSA Public Key后，对IPL进行签章的验证。由于OTP的RSA Public Key可以进行Write Lock动作（后面章节会详细提及），阻止再次被写和被读取，所以OTP的RSA Public Key可以做到不被替换，从而保证了IPL不会被篡改。如果开启加密机制，ROM code根据OTP_ROM_SEL_AESKEY继续从OTP中读取AES key对IPL进行解密。

    2. Authenticate TF-A by IPL's CUST Key-RSA

      该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对TF-A进行签章的验证。如果开启加密机制，IPL根据TF-A镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对TF-A进行解密。

    3. Authenticate OP-TEE by IPL's CUST Key-RSA

      该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对OP-TEE进行签章的验证。如果开启加密机制，IPL根据OP-TEE镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对OP-TEE进行解密。

    4. Authenticate IPL_CUST by IPL's CUST Key-RSA

      该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对IPL_CUST进行签章的验证。由于IPL不会被篡改，所以保证了嵌在IPL的CUST RSA Public Key不会被篡改，从而保证了IPL_CUST也不会被篡改。IPL_CUST不支持加密。

    5. Authenticate U-Boot by IPL_CUST's Image Key-RSA

      该流程为IPL_CUST读取事先嵌在IPL_CUST的Image RSA Public Key后，对U-Boot进行签章的验证。如果开启加密机制，IPL_CUST根据U-Boot镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对U-Boot进行解密。

    6. Authenticate Kernel/ramdiskfs by IPL_CUST's Image Key-RSA

      该流程为U-Boot bootcmd读取事先嵌在IPL_CUST的Image RSA Public Key后，对kernel/ramdiskfs进行签章的验证。如果开启加密机制，bootcmd根据kernel/ramdiskfs镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对kernel/ramdiskfs进行解密。

    3. Anti-rollback原理介绍

    防回滚机制，其目的是为了防止IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL 降级到以前的版本。各个阶段的boot code通过检查下一阶段的boot code（IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL) image信息里的Image Version，与保存在OTP里对应的OTP Version 进行对比，如果：

    Image Version >= OTP Version ==> 正常加载并启动下一阶段的boot code image

    Image Version < OTP Version ==> 提示系统卡住，不启动下一阶段的boot code image

    以此来保证IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL 的版本为最新。

    以下是各个Image的可用进版数(otp version烧录详见《OTP栏位介绍》)。

    Name 最多可进版次数 otp name otp cmd offset range
    IPL 64 OTP_VERSION_CTL 0x0 ~ 0x100
    IPL_CUST 16 OTP_VERSION2_CTL 0x0 ~ 0x40
    tfa 24 OTP_VERSION2_CTL 0x40 ~ 0xA0
    optee 24 OTP_VERSION2_CTL 0xA0 ~ 0x100
    uboot 24 OTP_VERSION2_CTL 0x100 ~ 0x160
    kernel 24 OTP_VERSION2_CTL 0x160 ~ 0x1C0

    注意：

    • 在OTP Version中，用4 bytes表示进阶一次版本。以IPL为例，当IPL OTP Version 从0进版到1，需要使用OTP_VERSION_CTL命令将0x0-0x4刻录成0xFFFF FFFF; 当IPL OTP Version需要再次进版到2，需要使用OTP_VERSION_CTL命令将0x4-0x8刻录成0xFFFF FFFF;
    • Image Version为当前image的版本号，对于IPL和IPL_CUST，Image Version是保存在header data里；对于TF-A/OPTEE/UBOOT/KERNEL，Image Version是保存在appended data里; 除此之外的其他image（VMM/RTOS/PM_RTOS/ROOTFS）虽然也会追加appended data，但不支持anti-rollback功能。
    • otp version可具有自动更新功能(默认关闭)。当header version大于otp version时，会更新otp version与header version一致。

    3.1. Append data说明

    只要使用securityboot功能，目前除了IPL/IPL_CUST，security_boot_tools会用同样的方式处理其余每个Image（UBOOT/TF-A/VMM/KERNEL/OPTEE/RTOS等）：先在尾部追加 32byte appended data，再追加256/512 byte signature data。


    图7 appended data结构

    以下是 32byte appended data的说明:

    Member Description
    magic 检索的标志，固定为“SSTARSBT”
    pend_version Secure append的软件版本
    sstar_pend_size Secure append的长度，固定为32Byte
    aes_msg bit 0 - decrypt_enable。bit [1:2] - 00:ecb; 01: ctr; 10:cbc
    AntiRollback_version 除IPL，IPL_CUST之外的其他image的版本号
    IV1&IV2 CBC/CTR解密需要传入的IV值
    aes_keynum 0000 ==> 没有经过AES加密
    0100 ==> AES256 with {Key1[127:0], Key2[127:0]
    0101 ==> AES256 with {Key3[127:0], Key4[127:0]
    0110 ==> AES256 with {Key5[127:0], Key6[127:0]
    0111 ==> AES256 with {Key7[127:0], Key8[127:0]
    1000 ==> AES128 with Key1[127:0]
    1001 ==> AES128 with Key2[127:0]
    1010 ==> AES128 with Key3[127:0]
    1011 ==> AES128 with Key4[127:0]
    1100 ==> AES128 with Key5[127:0]
    1101 ==> AES128 with Key6[127:0]
    1110 ==> AES128 with Key7[127:0]
    1111 ==> AES128 with Key8[127:0]

    可以看出，镜像信息：如anti-rollback功能的Image Version、Image是否经过AES加密、使用哪种类型AES（CBC/CTR/ECB、128/256）加密、加密使用的IV值、使用OTP里哪一把AES key，都是保存在这32字节的appended data里。系统启动过程中，每一个阶段的boot code就是根据下一阶段的boot code image里的appended data，对其进行相应的version check和解密镜像。

    4. 防止错误注入和信号分析原理介绍

    防止错误注入和信号分析的功能，如Multiple Round、SCA、key2sha1。该功能默认关闭，需要通过配置OTP打开，(详见《OTP栏位介绍》)。

    • Multiple Round，表示AES内部加解密需要做N(1~4)次，N次结果一致再输出。

      硬件增加Multiple Rounds的功能，如果开启此功能，硬件在做完一次AES加解密之后，将会记录此次结果，在内部再重新做1/ 2/ 3次AES加解密（取决于Register的设定），并对比N次结果，如果有一次结果不一致，则判定为结果出错，AESDMA Engine不输出结果，从而防止黑客攻击。实测该功能开启后，aes加密速率会有略微下降，通过配置OTP开启。

    • SCA是在aes加解密中加入random num打乱aes时序，防止SCA攻击。

      旁路攻击（Side Channel Analysis，SCA）是一种新型密码分析方法，其突破了传统密码分析的思维模式，利用芯片密码运算过程中泄露的各种物理信息（如功耗、电磁辐射、声音、可见光等）与加解密操作的相关性来破解密码系统。

      AESDMA Engine可在做AES加解密时，通过加入冗余操作，增加AES加解密的复杂程度，使得攻击者无法根据AES加解密原理借助工具推断分析出加解密的轮数。该功能对软件透明，通过配置OTP开启。

    • key2sha1

      该方案的HW Flow及原理如下：

      1. 在烧写AESKEY/RSAKEY/PASSWORD 的OTP时，用户需要将AESKEY/RSAKEY/PASSWORD 分别计算出 SHA1，并将SHA1 result进行XOR成32Bit的数据写入OTP_KeyX_chk/OTP_RSA_KEY_N_CHK/OTP_PassWord_chk中。

      2. 系统启动过程HW将AESKEY Auto Load到AESDMA Engine中，RSAKey Auto Load到RSA_ENG的SRAM中，再开始AES/RSA运算。如果打开了OTP_RSA_KEY_N_CHK_ENABLE/OTP_OTP_KEY_CHK_ENABLE/OTP_PASSWORD_CHK_ENABLE，ROM code将会对rsakey/aeskey/pwd 做sha1&xor的动作，得出的结果与用户保存在OTP里的SHA1&XOR' 结果对比一致，则证明Key未被修改。

      ROM code具体行为如图：


      图6 key2sha1原理图

      1. OTP_PROTECT_ENABLE是总开关，子开关 RSA_N_CHK_ENABLE，AES_CHK_ENABLE，PWD_CHK_ENABLE
      2. 在前置开关满足的情况下，ROM code对PWD/AESKEY/RSAKEY做一次SHA1运算，再将sha1运算的结果（160bit）做5组异或操作，得到最终结果为32bit的数据。
      3. 步骤2的32bit将和OTP中存储的值做对比，如果一致，则认为校验pass，否则将Halt。

    5. Security_boot_tools工具使用介绍

    使用Security_boot_tools对alkaid image进行签章的步骤主要有以下几步：

    1. 先编译打包，生成未签章的完整镜像烧录包。
    2. 手动制作RSA key和aes Key,替换Security_boot_tools工具目录下默认的RSA key和aes Key。
    3. 编译配置文件sign_image.config，指定各阶段的boot Image的Image version/rsa key/aes key/aes加密模式（CBC/CTR/ECB）/aes IV值等信息。
    4. 执行Security_boot_tools即可根据配置信息，自动完成对完整镜像烧录包的拆包、签名、嵌入CUST Key、嵌入appended data、打包、压缩等工作，输出已签章的完整镜像烧录包。

    5.1. 制作RSA key和aes Key

    5.1.1 制作RSA Key

    制作方式适用于OTP Key/CUST Key/Image Key中的RSA Key，可依据客户需求，多个Image使用同一把Key或多个Image使用不同的RSA Key。出于安全性考虑，建议使用多把不同的RSA key。

    请使用openssl命令来生成Private.bin和Public.bin。openssl是Linux系统中常用的开源加密库与命令行工具集，核心作用是提供安全通信、数据加密/解密、数字签名、证书管理等功能。推荐使用3.0.17以上版本。

    通过以下命令生成的E key值默认为0x10001，security boot flow不支持自定义E key值。

    RSA2048：

    1. 生成RSA私钥

      openssl genrsa -out private.pem 2048

    2. 生成RSA公钥

      openssl rsa -in private.pem -out public.pem -outform PEM -pubout

    RSA4096：

    1. 生成RSA私钥

      openssl genrsa -out private.pem 4096

    2. 生成RSA公钥

      openssl rsa -in private.pem -out public.pem -outform PEM -pubout

    将上述生成的n对RSA key，替换project/image/security_boot_tools/下的rsa2048 或者 rsa4096 目录下对应的需要用到的key binary文件即可。

    key type Description
    private-otp.pem 被security_boot_tools用来签章IPL
    public-otp.pem 需要人为烧录到OTP里，用于启动过程ROM code验签IPL
    private-cust.pem 被security_boot_tools用来签章IPL_CUST/TF_A/OPTEE
    public-cust.pem 被security_boot_tools嵌入到IPL里，用于启动过程IPL验签IPL_CUST/TF_A/OPTEE
    private-image.pem 被security_boot_tools用来签章除了IPL/IPL_CUST/TF_A/OPTEE的其他Image
    public-image.pem 被security_boot_tools嵌入到IPL_CUST里，用于启动过程IPL_CUST验签除了IPL/IPL_CUST/TF_A/OPTEE的其他Image

    5.1.2. 制作AES Key

    这边通过xxd tool（Linux中预装的命令行二进制文件分析工具，此处的功能是将十六进制还原为二进制文件）来生成AES key binary file，制作方式适用于OTP里的8把 aes-128 key或者4把aes-256 key。可依据客户需要求，多个Image使用同一把aes Key或者多个Image使用不同的aes Key。出于安全性考虑，建议使用多把不同的aes key。

    1. AES-128 Key

      echo '00102030405060708090A0B0C0D0E0FF' | xxd -r -ps > aesKey_128.bin

    2. AES-256 Key

      echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey_256.bin

    3. IV

      echo '303132333435363738393A3B3C3D3E3F' | xxd -r -ps > IV.bin

    将上述生成的n把AES key,替换project/image/security_boot_tools/下的aesKey目录下对应的需要用到的key binary文件即可。

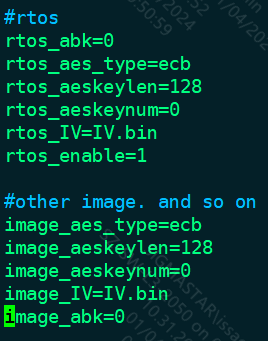

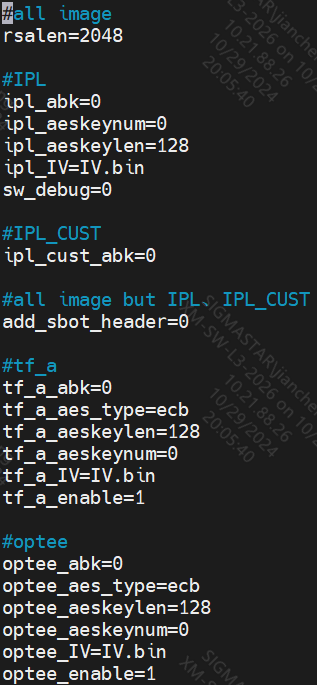

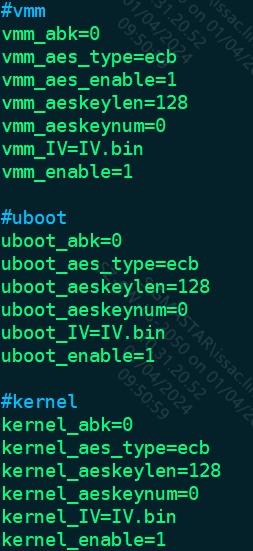

    5.2. 配置文件sign_image.config

    进入project/image/security_boot_tools/下，修改sign_image.config文件。

    sign_image.config文件中参数说明：

    Name Description
    rsalen rsalen的值为 2048 或 4096，各阶段boot code都由该参数指定RSA2048 or RSA4096
    ipl_abk IPL的image version版本号，anti-rollback func used，当ipl_abk=0时表示不使用antirollback
    ipl_aeskeynum IPL加密功能。aeskey目录下有8把aes128和4把aes256，可以选择使用4把aes256和8把aes128中的一把，和aeskeylen搭配使用，当ipl_aeskeynum=0时表示不使用aes加密。以ipl_aeskeylen=128&&ipl_aeskeynum=1为例，说明IPL将使用security_boot_tools/aeskey/aesKey128_1.bin作为aes-key进行加密
    ipl_aeskeylen IPL加密功能。aeskey目录下有8把aes128和4把aes256，aeskeylen的值为128 或者256。当ipl_aeskeylen=0时表示不使用aes加密，和ipl_aeskeynum搭配使用。
    ipl_IV IPL加密方式一定是cbc。如果加密的话，此项填入IV的binary的名字
    sw_debug 测试时代替OTP_Secure_boot使用，调试模式
    ipl_cust_abk IPL_CUST的版本号, antirollback func used
    add_sbot_header sboot可选是否增加Image Header，默认关闭
    tf_a_abk TF_A的版本号，antirollback func used
    tf_a_aes_type tf_a的加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    tf_a_aeskeylen aeskeylen的值为128 或者256。当tf_a_aeskeylen=0时表示不使用aes加密，和tf_a_aeskeynum搭配使用
    tf_a_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当tf_a_aeskeynum=0时表示不使用aes加密
    tf_a_IV CBC or CTR所需要的IV值file name
    tf_a_enable 是否使能以上参数，若为0，则默认使用image的参数
    optee_abk OPTEE的版本号，antirollback func used
    optee_aes_type optee的加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    optee_aeskeylen aeskeylen的值为128 或者256。 当optee_aeskeylen=0时表示不使用aes加密，和optee_aeskeynum搭配使用
    optee_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当optee_aeskeynum=0时表示不使用aes加密
    optee_IV CBC or CTR所需要的IV值filename
    optee_enable 是否使能以上参数，若为0，则默认使用image的参数

    Name Description
    vmm_abk VMM的版本号, antirollback func used，暂不支持版本控制
    vmm_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    vmm_aes_enable VMM是否使用AES加密，若为0表示不适用aes加密
    vmm_aeskeylen aeskeylen的值为128 或者256。当vmm_aeskeylen=0时表示不使用aes加密，和vmm_aeskeynum搭配使用
    vmm_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当vmm_aeskeynum=0时表示不使用aes加密
    vmm_IV CBC or CTR所需要的IV值file name
    vmm_enable 是否使能以上参数，若为0，则默认使用image的参数
    uboot_abk uboot的版本号，antirollback func used
    uboot_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    uboot_aeskeylen aeskeylen的值为128 或者256。 当uboot_aeskeylen=0时表示不使用aes加密，和uboot_aeskeynum搭配使用
    uboot_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当uboot_aeskeynum=0时表示不使用aes加密
    uboot_IV CBC or CTR所需要的IV值file name
    uboot_enable 是否使能以上参数，若为0，则默认使用image的参数
    kernel_abk kernel的版本号，antirollback func used
    kernel_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    kernel_aeskeylen aeskeylen的值为128 或者256。 当kernel_aeskeylen=0时表示不使用aes加密，和kernel_aeskeynum搭配使用
    kernel_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当kernel_aeskeynum=0时表示不使用aes加密
    kernel_IV CBC or CTR所需要的IV值file name
    kernel_enable 是否使能以上参数，若为0，则默认使用image的参数

    Name Description
    rtos_abk RTOS的版本号, antirollback func used，暂不支持版本控制
    rtos_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    rtos_aeskeylen aeskeylen的值为128 或者256。 当rtos_aeskeylen=0时表示不使用aes加密，和rtos_aeskeynum搭配使用
    rtos_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当rtos_aeskeynum=0时表示不使用aes加密
    rtos_IV CBC or CTR所需要的IV值file name
    rtos_enable 是否使能以上参数，若为0，则默认使用image的参数
    image_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    image_aeskeylen aeskeylen的值为128 或者256。 当image_aeskeylen=0时表示不使用aes加密，和image_aeskeynum搭配使用
    image_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-8]。
    aeskeylen=256下aeskeynum有效范围为[1-4]，当image_aeskeynum=0时表示不使用aes加密
    image_IV CBC or CTR所需要的IV值file name
    image_abk 预保留，若使用anti rollback功能，填写在对应image的abk

    5.3. 运行Security_boot_tools

    实际操作步骤如下：

    1. 进入project目录，make xxx_defconfig; make clean -j32; make image -j32;

    2. 进入project/image/security_boot_tools/下，make clean;make;即可生成security_boot_tools/image_secure目录（目录下Image已签章）

      如果签章的动作需要在别的目录下做或者需要在不同电脑上签章，Step2中请执行make image_prepare，并把security_boot_tools完整copy到另一个位置，再执行make即可。

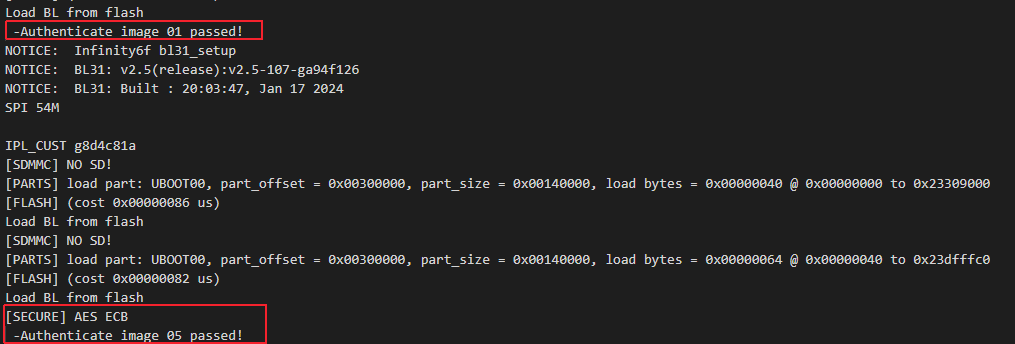

    注：security_boot_tools生成的image，estar会自动配置bootcmd来验签(或者解密+验签)kernel。默认rootfs会加签，但bootcmd不会验签（或者解密+验签）rootfs。如需验签rootfs,请手动修改bootcmd，增加signature 验签rootfs步骤。

    5.4. signature cmd介绍

    在Uboot阶段需要修改环境变量bootcmd来对Linux Kernel/rtos/vmm/ramdiskfs等binary进行验证，其原理是通过sigauth命令来对Binary进行验签和解密：

    sigauth <Binary_Addr> <KEY_Addr> [--aes]
<Binary_Addr>:  需要验签（或者加密）的binary在ddr里的加载地址。
<KEY_Addr>：    IPL_CUST在ddr里的加载地址，sigauth cmd会根据IPL_CUST头部信息找到IPL_CUST内部的public N key。一般在启动过程IPL_CUST固定被加载在0x21000000位置。
[--aes]:        可选项，表示验签前是否先对binary进行aes解密。sigauth cmd会自动根据binary的appended data找到指定的OTP AES key和指定的AES解密模式。

    U-boot启动pure linux，验签前:

    EX:
setenv bootcmd ' dcache on; loados nand 0x23000000 KERNEL ${kernel_file_size}; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    U-boot启动pure linux，验签后:

    EX:
setenv bootcmd ' dcache on; loados nand 0x23000000 KERNEL ${kernel_file_size}; sigauth 23000000 0x21000000 ; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    如果镜像使用了加密，请在对应的启动方式上的sigauth命令的尾部加上 --aes。

    U-boot启动dualos，验签前:

    EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header; loados nand by_header KERNEL by_header;dcache off;bootm ${loados_addr};

    U-boot启动dualos，验签后:

    EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;sigauth ${loados_addr} 0x21000000;bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header;sigauth ${loados_addr} 0x21000000; loados nand by_header KERNEL by_header;sigauth ${loados_addr} 0x21000000;dcache off;bootm ${loados_addr};

    在ENV中设定rootfs_size的大小:

    rootfs_size <rootfs_sieze>; saveenv;
EX:
rootfs_size 1af100; saveenv;

    在对应的存储介质读取rootfs后加上:

    dcache off;sigauth <Binary_Addr> <KEY_Addr> [--aes];dcache on;
EX:
setenv bootcmd ' dcache off; loados nand 0x22000000 roofs 0x600000; sigauth 22000000 0x21000000 ; loados nand 0x23000000 KERNEL ${kernel_file_size};sigauth 23000000 0x21000000; dcache on; bootm 0x23000000; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    6. Security BOOT部署步骤

    OTP只能烧写一次，一旦烧写则无法清除和重烧。为了防止误操作导致系统无法启动甚至IC作废，一般建议调试流程PASS以后，才能进行正式OTP流程。即先烧录部分OTP进行测试，确认调试流程PASS，以后再补充烧录剩余OTP。

    调试模式下，Security_boot_tools会将IPL header里的AUTH栏位置1，rom code加载IPL、IPL加载IPL_CUST/TF-A/OPTEE、IPL_CUST加载VMM/RTOS/LINUX会根据AUTH标记决定走验签启动流程。

    OTP正式模式下，rom code加载IPL、IPL加载IPL_CUST/TF-A/OPTEE、IPL_CUST加载VMM/RTOS/LINUX会根据OTP是否烧录 OTP_SECURITY_BOOT 标记决定走验签启动流程。

    6.1. Security Boot调试流程

    第一步：用户自行生成三组RSA public/private key，替换security_boot_tools/aes/和rsa2048或者rsa4096/目录下的key文件。详见5.1. 制作RSA key和aes Key。

    第二步：使用U-Boot Command otpctrl 烧录RSA Public NKey/Ekey（或AES Key），详见《OTP栏位介绍》。

    • 调试阶段建议只烧录 OTP_RSA_N / OTP_RSA_E / OTP_RSA_KEY_LEN / OTP_KEY1~8。
    • 不建议烧录 OTP_SECURITY_BOOT 栏位，即使在调试阶段错误烧录了OTP内容，该芯片board无法启动签章image，但依然可以用来启动未签章image。
    • 不建议烧录 所有 OTP LOCK & BLOCK 栏位，即使调试阶段错误烧录了OTP内容，还有机会检查和修改OTP内容。
    • 不建议烧录 OTP_ROM_SELECT_AES_KEY，即使调试阶段错误烧录了OTP AES-key 内容，ROM code依然可以启动未加密签章的IPL。

    第三步：根据客户需要配置security_boot_tools配置文件sign_image.config，但在调试阶段以下配置需要注意：

    sw_debug=1        #即使OTP没有烧录 OTP_SECURITY_BOOT 栏位，系统启动过程也会走security boot验签和解密流程。
ipl_aeskeynum=0   #因为OTP没有烧录 OTP_ROM_SELECT_AES_KEY，系统启动过程不会对IPL进行解密，因此不使用security_boot_tools对IPL进行加密。
ipl_aeskeylen=0

    第四步： 检查系统打印

    检查系统打印确认ROM->IPL->IPL_CUST->U-Boot已进行到SecurityBoot的flow。

    1. ROM->IPL确认是否走SecurityBoot的方式

      ROM验签IPL成功不会有任何log，但验签失败则会打印AUTH ERR（波特率可能需要调为38400或57600，否则乱码）。

    2. IPL->IPL_CUST->U-Boot确认是否走SecurityBoot的方式

      查看log即可，一般带有Authenticate image关键字，若开启解密流程则还会有AES ECB关键字。

      举例如下：

    3. U-Boot -> kernel确认是否走SecurityBoot的方式

      直接查看bootcmd是否有验签signature。详见5.4. signature cmd介绍。

    6.2. Security Boot正式流程

    调试模式能正常走Secruty boot启动后，说明调试阶段烧录的OTP RSA N/E KEY、AES KEY的步骤是可靠的，后续芯片可以直接复制调试模式总结下来的OTP烧录命令。

    正式流程只需要补充烧录部分OTP栏位即可。

    第一步：使用U-Boot Command otpctrl 烧录 OTP_SECURITY_BOOT、 RSA KEY的LOCK和BLOCK、OTP_ROM_SELECT_AES_KEY等。

    第二步：配置security_boot_tools配置文件sign_image.config：

    sw_debug = 0
ipl_aeskeynum = 1   #举例使用第一把AES-128 KEY
ipl_aeskeylen = 128

    第三步： 检查系统打印

    • 烧录后同样按照6.1的方法确认ROM->IPL->IPL_CUST->U-Boot->Kernel有走到SecurityBoot并能启动到U-Boot，到此ROM->IPL->IPL_CUST->U-Boot->Kernel的SecurityBoot flow和OTP相关验证已经PASS。
