Comake Pi D2 硬件说明¶
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 11/24/2025 |
1. Comake PI D1 V1.0简介¶
本指南将帮助您快速上手 COMAKE PI D2开发板，并提供该款开发板的详细信息。 COMAKE PI D2开发板是一款基于Sgs IPC 主控芯片 SSC309QL+物奇蓝牙音频Soc WQ7036AX 的开发板，实体包含主控板与扩展板两个部分。详见介绍请参考后面的章节。
1.1. 系统介绍¶
- 电源输入：5V 1A，或5V 2A（Type-C）
- 支持AI Glass/AOV 等功能
- 主芯片采用SSC309QL 双核ARM Cortex-A32，主频最高1GHz；
- 板载 高规格蓝牙音频 SoC 芯片WQ7036AX，适用于高级 TWS 降噪耳机和其他需要复杂的音频处理和语音 AI 能力的低功耗产品
- 支持WIFI6/BT/BLE5.4双模协议以及BLE Audio;
- VDD_CPU电压：默认0.9V，软件设定可以随频率调压；
- VDD_Core电压：默认0.9V，软件设定可以随频率调压；
- DRAM电压：LPDDR4X-1.8V、1.1V、0.6V；
- IO电压：1.8V/3.3V
- 内置16bit 2Gbit LPDDR4X-3200Mbps
- 板载1.8V_EMMC容量: 64GB；
- 支持2.8英寸SPI Panel（接口最大Max 720*360@30fps）；
- 支持4lane或者2lane(SR00)+ 2lane（SR01）MIPI RX接口
- 具备1个USB2.0（均可以通过软件配置成host或者device）；
- 支持2（Chanel）*2（PCS）DMIC；
- 支持数字音频输出；
- 芯片正常工作温度范围：-20°C ~ +70°C；
- 主板大小：L（49mm）、W（10.2mm）、Thk（0.8mm）
- 扩展板大小：L（92mm）、W（53.8mm）、Thk（1.6mm）
2. 接口模块图示¶

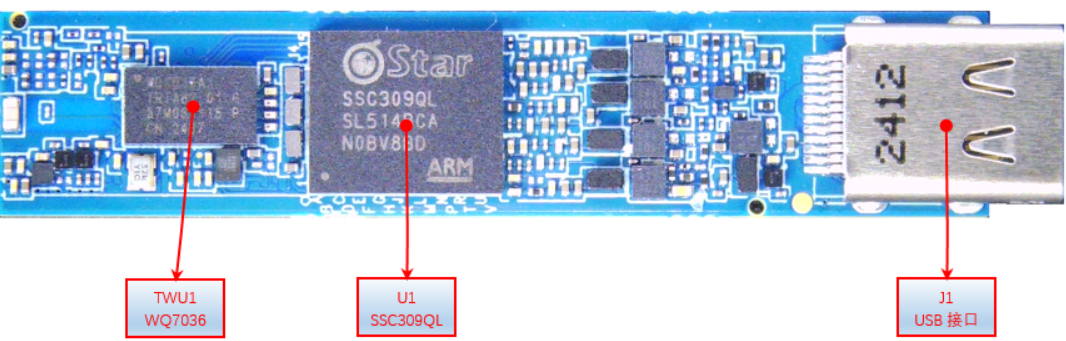

2.1. 主板接口模块示意图¶
2.2. 扩展板接口模块示意图¶
3. 部分接口模块详细说明¶
3.1 DC 5V 1A(J1)¶
J1为DC 5V Type-C电源接口，支持USB2.0。
3.2 电池接口（CON5）¶
TWS_Vbat电池接口，使用时Type-C给电池充电功能时注意需要NC扩展板R49电阻
3.3 拍照录像 KEY (SW1)¶
短按拍照，长按录像。
3.4 扩展按键 (SW2)¶
扩展功能按键。
3.5 SSC309QL Debug Uart接口(CON2)¶
SSC309QL Debug Uart，默认波特率为115200，默认为EMMC启动。CON2还能切换到I2C mode，使用SigmaStar ISP Tool升级uboot，读取寄存器信息。
3.6 SSW118GE Debug Uart接口（CON1）¶
SSW118GE WIFI Debug Uart，默认波特率为115200。
3.7 WQ7036AX Debug Uart接口（CON3）¶
WQ7036AX Debug Uart接口，默认波特率2M。
3.8 一级运放喇叭接口(CON4)¶

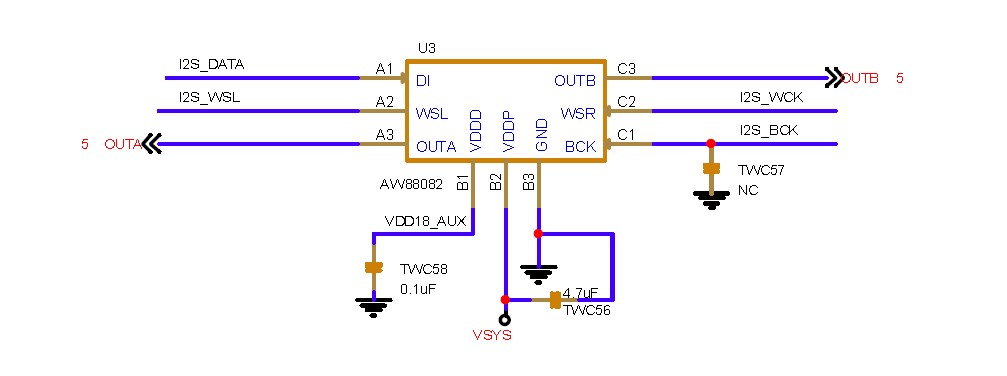

一级运放为AW88082数字运放，I2S信号来自TWS WQ7036AX，如要验证需上件R92、R93
3.9 二级运放接口(CON6)¶
如一级运放音量不够，可使用扩展板带的二级运放，注意断开一级运放串阻R92\R93
3.10 DMIC接口（J5）¶

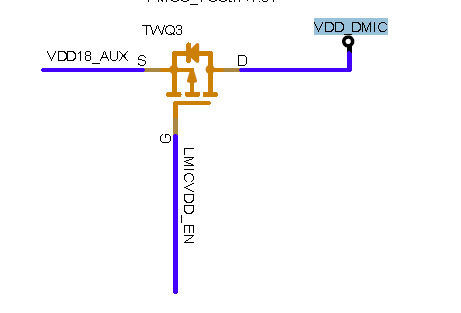

WQ7036AX的DMIC扩展接口，最大支持4颗DMIC，电源受TWS WQ7036AX控制
3.11 GYSO电平选择(JP2)¶
扩展板上GYSO支持自由选择IIC，电源支持3.3V/1.8V切换，默认IIC在SSC309QL的I2CM0，电平默认选择1.8V，GYSO 电源受TWS WQ7036AX 控制。

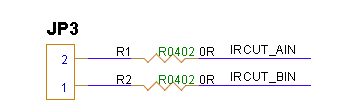

3.12 IRCUT 接口(J2)¶

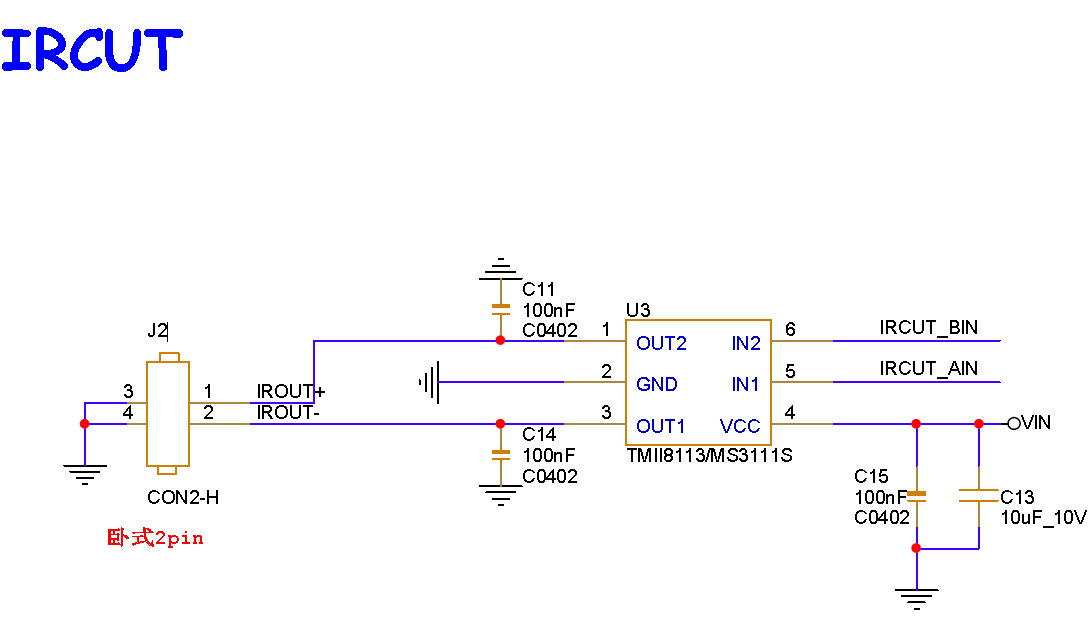

IRCUT控制接口，默认控制IO需要自己选择接到JP3。

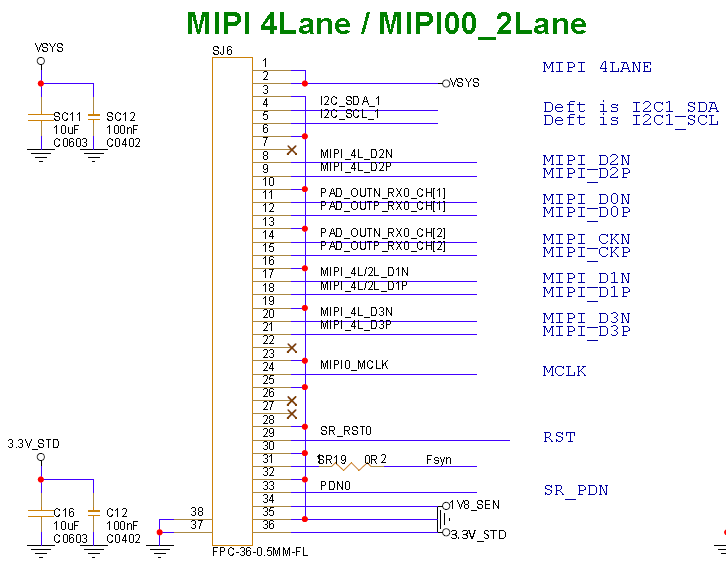

3.13 MIPI 4/2Lane接口(SJ6)¶
默认支持MIPI 4Lane/2Lane，接4Lane如果跑4K以上分辨率，注意去掉接SJ5座子的信号残断
| NC | SR1、SR2、SR7、SR8、SR21、SR22、SR23、SR24、SR25、SR26、SR27、SR28 |
|---|---|
3.14 IMX681模组接口 (SJ5)¶

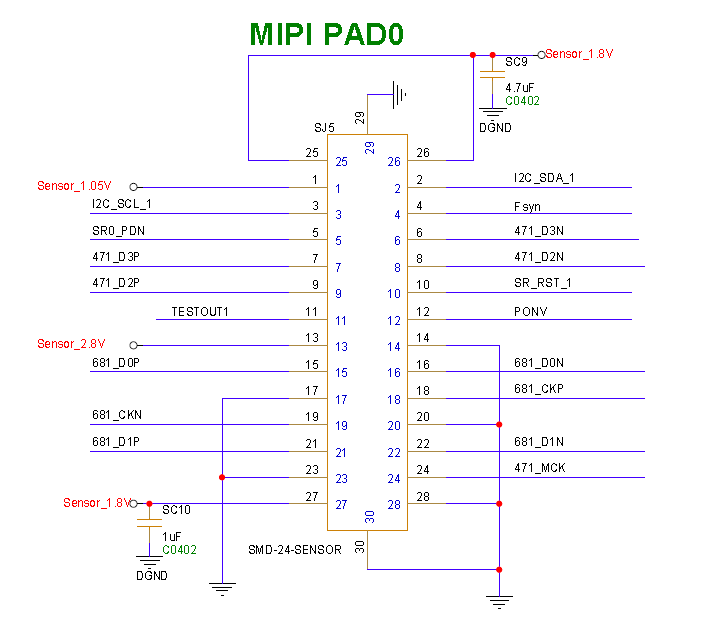

SJ5为IMX681模组接口，同时兼容IMX471模组接口
3.15 MIPI01 PAD2 2LANE接口(SJ1)¶
验证MIPI 2Lane+2Lane时会用到SJ1。
Sensor接在SJ1/SJ6需要NC如下元件，减少信号残断
| NC | SR1、SR2、SR5、SR6、SR9、SR10、SR13、SR14、SR21、SR22、SR23、SR24、SR25、SR26、SR27、SR28 |
|---|---|
注意
注意：C版主板给MIPI PAD2的I2C2 SDA/SCL反了，所以扩展板对该信号有做交叉
3.16 BCB扩展接口(SJ4、SJ0、SJ3)¶
SJ0可以接IMX681/471模组

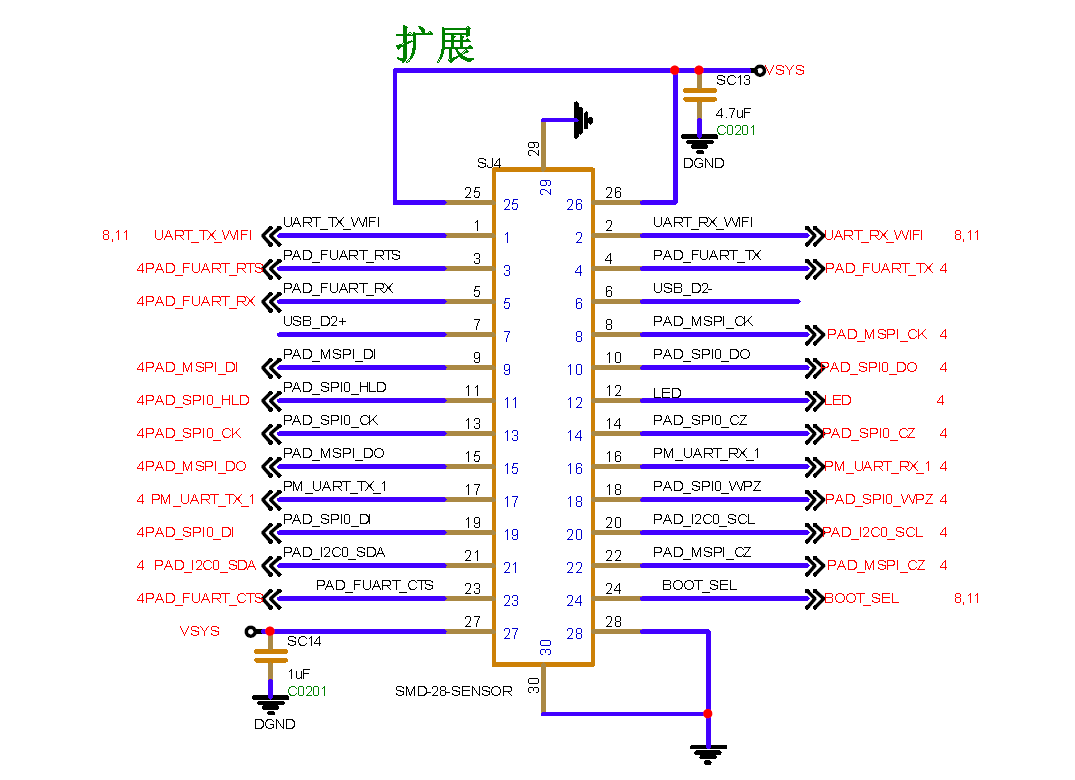

SJ3、SJ4为扩展IO接口，可以接不同外设主板验证不同功能
3.17 Sensor_1.8V 电源选择(JP53)¶

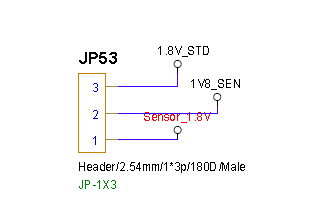

选择Sensor的1.8V电源是来自主板还是扩展板：1.8V_STD为扩展板电源/Sensor_1.8V来自主板

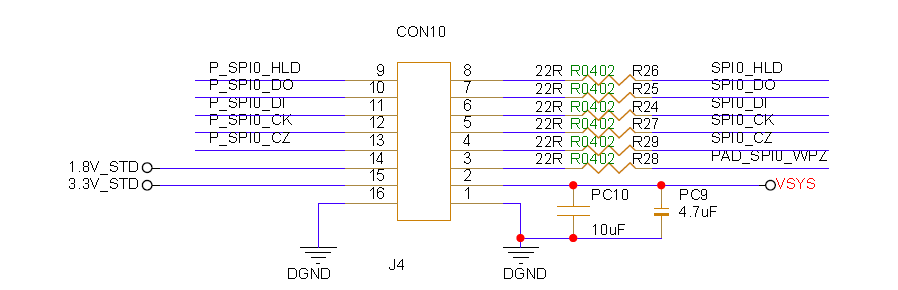

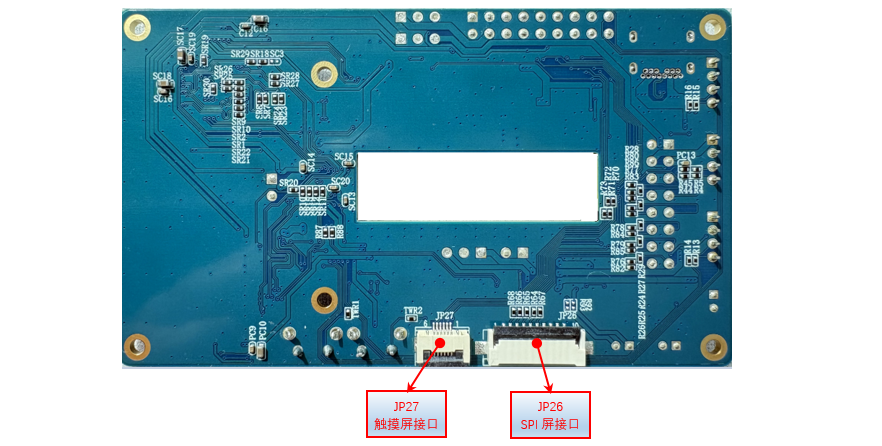

3.18 扩展接口（J4）¶
3.19 扩展接口(J6)¶
3.20 EMMC(MU1)¶
EMMC默认支持EMMC4.3，最高48Mhz。
