    1. 概述

    1.1. 模块说明

    MI_VIF是一个用于绑定和启用视频输入通道的设备驱动。它屏蔽了不同视频输入设备协议和硬件上的差异，使得上层应用程序可以不用关心不同sensor类型，只需要按照需求简单配置后就可以搭建起接收视频流的pipeline。

    关键词说明：

    • sensor pad

      sensor硬件接口位置

    • VIF Group

      VIF IP内部的硬件结构，负责处理对应sensor pad的视频流

    • VIF Device

      VIF Group内部的通道，可以将VIF Group的视频流按不同channel进行传输

    • Linear mode

      只占用单个VIF Device的模式

    • HDR mode

      与sensor的HDR对应，包含长短曝数据，会占用2个以上VIF Device

    • realtime

      VIF与后级硬件直连

    • framemode

      VIF数据先传到Dram再到后级模块

    1.2. 基本结构

    MI_VIF主要用来接收前端sensor传递过来的视频流，VIF硬件内部含有多个VIF group，每个group和sensor pad之间存在固定的对应关系（如图1-1）。VIF group支持的sensor接口类型是固定的，这就意味着一些特定的接口（如bt656/bt1120等）需要在指定的sensor pad和VIF group上使用。VIF group内部又含有多个device，用于分别接收sensor内的多路不同信号。

    VIF在不同的使用场景下可以将接收进来的数据通过output port送至不同的位置，以满足客户的需求。在framemode下VIF支持将bayer或yuv422格式的数据送到内存中，在和isp realtime绑定时则只支持bayer格式数据，和scl realtime绑定时则只能传输yuv422数据。

    图1‑1 VIF结构示意图

    基于MI_VIF提供的API开发应用程序的方式如图1-2。

    图1‑2 MI_VIF的使用方式

    1.3. 功能介绍

    MI_VIF支持以下功能：

    1. 接收获取不同接口类型的sensor输出

    2. 控制视频输出帧率

    3. 裁剪输出图像

    4. 对数据进行FBC压缩

    5. 对数据进行CRC校验

    6. 输出固定pattern图像

    1.4. 应用场景

    MI_VIF目前可应用于以下场景，都支持基于MI_VIF api提供的API接口进行开发

    1. Pure linux场景

    2. Pure rtos场景

    3. Dualos场景

    1.5. 芯片差异

    当前chip代号是PCUPID。 MI_VIF API接口在不同chip之间没有太大差异，不同芯片之间差异较大的是VIF底层group和dev的硬件个数，以及芯片支持sensor接口类型。

    1.5.1. Tiramisu

    Tiramisu硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0、2
    MIPI 0、1、2、3

    Tiramisu 的output port有两个，它们各自的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 1. 按照sensor格式输出；
    2. 将YUV422格式转成12bit bayer 格式输出。    		 不支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP，同一时间只能用一个。
    3. 任意Device支持YUV422格式realtime 输出到MI_SCL，同一时间只能用一个。
    1 只支持YUV422格式输入 只支持12bit bayer格式输出 支持 只支持scaling down, height 有做scaling down 时， width 最大等于960。 只支持Dram 输出。

    1.5.2. Muffin

    Muffin硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0、1、2、3、4、5、6、7
    BT1120 0、1、4、5
    MIPI 0、1、2、3、4、5、6、7
    LVDS 0、2、4、6

    Muffin 的output port有一个，它们的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 1. 按照sensor格式输出；
    2. 将YUV422格式转成12bit bayer 格式输出。    		 不支持 不支持 1. Dram 输出。
    2. Device0-15 支持 realtime 输出到MI_ISP Dev0，同一时间只能用一个；Device16-31 支持 realtime 输出到MI_ISP Dev1，同一时间只能用一个。
    3. Device0-15 支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个；Device16-31 支持YUV422格式realtime 输出到MI_SCL Dev6，同一时间只能用一个。

    1.5.3. Mochi

    Mochi硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0、1、2、3
    BT1120 0、1

    Muffin 的output port有一个，它的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 只支持YUV422格式输入 只支持YUV422格式输出 不支持 不支持 1. Dram 输出。
    2. 任意Device支持yuv 格式 realtime 输出到MI_ISP Dev0，同一时间只能用一个。

    1.5.4. Maruko

    Maruko硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 1
    MIPI 0、2

    Maruko 的output port有一个，它的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 按照sensor格式输出 不支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。
    3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

    1.5.5. Opera

    Opera硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0、1
    BT1120 0
    MIPI 0、1、2、3

    Opera 的output port有一个，它的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 按照sensor格式输出 不支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。
    3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

    1.5.6. Souffle

    Souffle框图硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0、1
    BT1120 0
    MIPI 0、1、2、3

    Souffle 的output port有一个，它的作用如下

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 按照sensor格式输出 不支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。
    3. 任意Device支持YUV422格式realtime 输出到MI_SCL Dev2，同一时间只能用一个。

    1.5.7. Iford

    Iford框图硬件数和布局如下图：

    支持接口类型 使用sensor pad
    MIPI 0、2

    Iford 的output port有一个，它的作用如下

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 按照sensor格式输出 支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。
    3. 不支持YUV422格式realtime 输出到MI_SCL Dev2。

    1.5.8. Pcupid

    Pcupid硬件数和布局如下图：

    支持接口类型 使用sensor pad
    BT656 0
    parallel 0
    MIPI 0、2

    Pcupid 的output port有一个，它的作用如下：

    PortId 输入Pixel 输出Pixel Crop scaling 输出形式
    0 按照sensor格式输入 按照sensor格式输出 支持 不支持 1. Dram 输出。
    2. 任意Device支持realtime 输出到MI_ISP Dev0，同一时间只能用一个。

    1.6. 工作原理

    VIF可以按与后级的绑定关系分为framemode和realtime bind。对于这两种mode，用户可以根据实际使用场景下的内存和带宽要求进行选择。framemode相较于realtime mode对于内存和带宽的要求更高，因此建议再内存和带宽紧张的条件下使用vif realtime mode。

    1.6.1 framemode

    在vif和后级按framemode 绑定时，VIF的每个device的outputport都会先将数据写到dram对应位置，后级模块（一般是isp）会到对应内存地址进行读取。

    vif-isp frame mode

    1.6.2 realtime

    vif也支持以硬件直连的方式将数据直接传输至后级模块，包含两种方式：一种是vif-isp realtime绑定，另外一种是vif-scl realtime绑定

    1.6.2.1 vif-isp realtime

    vif-isp realtime绑定时，如果时linear mode即非HDR mode时，vif数据不再经过dram，直接送到isp内部处理。如果时HDR mode，则长曝这路的数据还是会经过dram。该工作方式仅支持传输Bayer格式的图像

    vif-isp realtime mode

    1.6.2.2 vif-scl realtime

    vif-scl realtime绑定时，vif直接绕过isp模块不做图像信号处理，数据直传到scl模块。该工作方式仅支持传输YUV格式的图像。

    vif-scl realtime mode

    1.7. 开发流程

    1.7.1 编译配置

    1. 进入alkaid project根目录，make menuconfig

    2. 回车键进入Sdk Config子选项

    3. 回车键进入Interface Compile Config子选项

    4. 空格键选中vif子模块，并重新编译project

      编译完成将在sdk/interface/src/vif下生成 mi_vif.ko， 同时将mi_vif.h和mi_vif_datatype.h release到 project/release 目录， 在pure linux环境下会默认打包进入images，在dualos环境下默认不打包，需要手动编译并安装。

    1.7.2 接口调用

    MI_VIF接口调用流程

    MI_VIF的接口调用分为以下几步：

    1. 设置VIF Group接口类型、工作模式等参数，并创建指定VIF group

    2. 设置VIF Device窗口大小、像素格式等参数

    3. 使能对应VIF Device

    4. 设置VIF outputport窗口大小、像素格式、压缩模式等参数

    5. 使能对应VIF outputport

    6. 关闭VIF outputport

    7. 关闭VIF Device

    8. 销毁VIF Group

    9. 退出应用

    1.8. 实例介绍

    本实例展示了基于MI_VIF api进行开发的流程。

    #include <stdio.h>
#include "mi_sys.h"
#include "mi_vif.h"
#include "mi_sensor.h"
#include "mi_vif_datatype.h"
#include <string.h>

int main(int argc, char **argv)
{
    MI_SNR_PADID eSnrPadId = 0;
    MI_VIF_GROUP GroupId = 0;
    MI_S32 s32Ret = 0;
    MI_VIF_DEV vifDev =0;
    MI_VIF_PORT vifPort = 0;

    MI_SYS_ChnPort_t stChnPort;
    MI_VIF_GroupAttr_t stGroupAttr;
    MI_VIF_DevAttr_t stVifDevAttr;
    MI_VIF_OutputPortAttr_t stVifPortInfo;

    memset(&stGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));
    stGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;

    memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));
    stVifDevAttr.stInputRect.u16X = 0;
    stVifDevAttr.stInputRect.u16Y = 0;
    stVifDevAttr.stInputRect.u16Width = 1920;
    stVifDevAttr.stInputRect.u16Height = 1080;
    stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)47;

    memset(&stVifPortInfo, 0, sizeof(MI_VIF_OutputPortAttr_t));
     stVifPortInfo.stCapRect.u16X = 0;
    stVifPortInfo.stCapRect.u16Y = 0;
    stVifPortInfo.stCapRect.u16Width =  1920;
    stVifPortInfo.stCapRect.u16Height = 1080;
    stVifPortInfo.stDestSize.u16Width = 1920;
    stVifPortInfo.stDestSize.u16Height = 1080;
    stVifPortInfo.ePixFormat = (MI_SYS_PixelFormat_e)47;

    memset(&stChnPort, 0x0, sizeof(MI_SYS_ChnPort_t));
    stChnPort.eModId=E_MI_MODULE_ID_VIF;
    stChnPort.u32DevId=vifDev;
    stChnPort.u32ChnId=0;
    stChnPort.u32PortId=vifPort;

    MI_SYS_Init(0);

    s32Ret = MI_SNR_Enable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }

    s32Ret = MI_VIF_CreateDevGroup(GroupId, &stGroupAttr);
    if(s32Ret != MI_SUCCESS)
    {
        printf("create group id:%d failed\n", GroupId);
        goto EXIT;
    }
    s32Ret = MI_VIF_SetDevAttr(vifDev, &stVifDevAttr);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif dev:%d failed\n",vifDev);
        goto EXIT;
    }

    s32Ret = MI_VIF_EnableDev(vifDev);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable vif dev:%d failed\n",vifDev);
        goto EXIT;
    }

    s32Ret = MI_VIF_SetOutputPortAttr(vifDev, vifPort, &stVifPortInfo);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif dev:%d port:%d failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_VIF_EnableOutputPort(vifDev, vifPort);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable vif dev:%d port:%d  failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_SYS_SetChnOutputPortDepth(0, &stChnPort, 1, 4);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set vif port depth failed\n");
        goto EXIT;
    }

    s32Ret = MI_VIF_DisableOutputPort(vifDev, vifPort);
    if(s32Ret != MI_SUCCESS)
    {
        printf("disable vif dev:%d port:%d failed\n",vifDev,vifPort);
        goto EXIT;
    }

    s32Ret = MI_VIF_DisableDev(vifDev);
    if(s32Ret != MI_SUCCESS)
    {
        printf("disable vif dev:%d failed\n",vifDev);
        goto EXIT;
    }
    s32Ret = MI_VIF_DestroyDevGroup(GroupId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("destroy vif group:%d failed\n",GroupId);
        goto EXIT;
    }

    s32Ret = MI_SNR_Disable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }
    MI_SYS_Exit(0);
EXIT:
    return s32Ret;
}

    2. API参考

    该功能模块提供以下API：

    API名 功能
    MI_VIF_CreateDevGroup 创建Device 对应的Group
    MI_VIF_DestroyDevGroup 销毁Group
    MI_VIF_SetDevGroupAttr 设置Group 的属性
    MI_VIF_GetDevGroupAttr 获取Group 的属性
    MI_VIF_SetDevAttr 设置设备属性
    MI_VIF_GetDevAttr 获取设备属性
    MI_VIF_EnableDev 启用设备
    MI_VIF_DisableDev 禁用设备
    MI_VIF_GetDevStatus 获取设备的状态
    MI_VIF_SetOutputPortAttr 设置output 端口属性
    MI_VIF_GetOutputPortAttr 获取output 端口属性
    MI_VIF_EnableOutputPort 启用output 端口Port
    MI_VIF_DisableOutputPort 禁用output 端口
    MI_VIF_Query 查询 VIF 通道的Port中断计数、平均帧率等信息
    MI_VIF_CallBackTask_Register kernel space下向 VIF 注册回调接口
    MI_VIF_CallBackTask_UnRegister kernel space下向 VIF 反注册回调接口
    MI_VIF_CustFunction 提供Vif客制化功能

    2.1. MI_VIF_CreateDevGroup

    • 功能

      创建Device 对应的Group

    • 语法

      MI_S32 MI_VIF_CreateDevGroup(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

    • 形参

      参数名称 描述 输入/输出
      GroupId Group ID 输入
      pstGroupAttr Group属性，静态属性。 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • MI VIF跟后端模块同时存在Realtime 和FrameMode连接时，例如ISP Bayer Realitme，SCL Dev2 YUV Realitme同时其他Dev有Frame mode连接，优先Create Realtime连接的DevGroup 并Bind后端模块。

      • 在Create DevGroup之前一定要确保 sensor 出流，即如果使用我们的MI sensor，需要确保MI_SNR_Enable，如果使用user sensor需要确保user自己的sensor已经完成初始化。

      • Group Id 包含Device Id
        0 Device0~3
        1 Device4~7
        2 Device8~11
        3 Device12~15
        4 Device16~19
        5 Device20~23
        6 Device24~27
        7 Device28~31

    • 举例

      #define ST_MAX_VIF_DEV_PERGROUP (4)
#define ST_MAX_VIF_OUTPORT_NUM (2)

      MI_VIF 初始化流程：

      MI_S32 ST_VifModuleInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev =0;
    MI_VIF_PORT vifPort = 0;
    MI_SNR_PADID SnrPadId = 0;
    MI_U32 u32PlaneId = 0;
    MI_U16 vifDevIdPerGroup=0;

    MI_SNR_PADInfo_t  stPad0Info;
    MI_SNR_PlaneInfo_t stSnrPlane0Info;
    memset(&stPad0Info, 0x0, sizeof(MI_SNR_PADInfo_t));
    memset(&stSnrPlane0Info, 0x0, sizeof(MI_SNR_PlaneInfo_t));

    MI_VIF_GroupAttr_t stGroupAttr;
    memset(&stGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));

    STCHECKRESULT(MI_SNR_GetPadInfo(SnrPadId, &stPad0Info));
    STCHECKRESULT(MI_SNR_GetPlaneInfo(SnrPadId, u32PlaneId, &stSnrPlane0Info));

    stGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;
    stGroupAttr.eWorkMode = E_MI_VIF_WORK_MODE_1MULTIPLEX;
    stGroupAttr.eHDRType = E_MI_VIF_HDR_TYPE_OFF;
    if(stGroupAttr.eIntfMode == E_MI_VIF_MODE_BT656)
        stGroupAttr.eClkEdge = (MI_VIF_ClkEdge_e)stPad0Info.unIntfAttr.stBt656Attr.eClkEdge;
    else
        stGroupAttr.eClkEdge = E_MI_VIF_CLK_EDGE_DOUBLE;

    STCHECKRESULT(MI_VIF_CreateDevGroup(groupId, &stGroupAttr));

    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        MI_VIF_DevAttr_t stVifDevAttr;
        memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));

        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;
        stVifDevAttr.stInputRect.u16X = stSnrPlane0Info.stCapRect.u16X;
        stVifDevAttr.stInputRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
        stVifDevAttr.stInputRect.u16Width = stSnrPlane0Info.stCapRect.u16Width;
        stVifDevAttr.stInputRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
        if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
        {
            stVifDevAttr.eInputPixel = stSnrPlane0Info.ePixel;
        }
        else
            stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);

        printf("setchnportattr (%d,%d,%d,%d) \n", stVifDevAttr.stInputRect.u16X, stVifDevAttr.stInputRect.u16Y, stVifDevAttr.stInputRect.u16Width, stVifDevAttr.stInputRect.u16Height);
        STCHECKRESULT(MI_VIF_SetDevAttr(vifDev, &stVifDevAttr));
        STCHECKRESULT(MI_VIF_EnableDev(vifDev));

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            MI_VIF_OutputPortAttr_t stVifPortInfo;
            memset(&stVifPortInfo, 0, sizeof(MI_VIF_OutputPortAttr_t));

            stVifPortInfo.stCapRect.u16X = stSnrPlane0Info.stCapRect.u16X;
            stVifPortInfo.stCapRect.u16Y = stSnrPlane0Info.stCapRect.u16Y;
            stVifPortInfo.stCapRect.u16Width =  stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stCapRect.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            stVifPortInfo.stDestSize.u16Width = stSnrPlane0Info.stCapRect.u16Width;
            stVifPortInfo.stDestSize.u16Height = stSnrPlane0Info.stCapRect.u16Height;
            printf("sensor bayerid %d, bit mode %d \n", stSnrPlane0Info.eBayerId, stSnrPlane0Info.ePixPrecision);
            if(stSnrPlane0Info.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX)
            {
                stVifPortInfo.ePixFormat = stSnrPlane0Info.ePixel;
            }
            else
                stVifPortInfo.ePixFormat = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);
            stVifPortInfo.eFrameRate = E_MI_VIF_FRAMERATE_FULL;

            STCHECKRESULT(MI_VIF_SetOutputPortAttr(vifDev, vifPort, &stVifPortInfo));
            STCHECKRESULT(MI_VIF_EnableOutputPort(vifDev, vifPort));
        }
    }
    return MI_SUCCESS;
}

      MI_VIF 去初始化流程：

      MI_S32 ST_VifModuleUnInit(MI_VIF_GROUP groupId)
{
    MI_VIF_DEV vifDev = 0;
    MI_VIF_PORT vifPort=0;
    MI_U16 vifDevIdPerGroup=0;
    for(vifDevIdPerGroup=0; vifDevIdPerGroup< ST_MAX_VIF_DEV_PERGROUP; vifDevIdPerGroup++)
    {
        vifDev = groupId*ST_MAX_VIF_DEV_PERGROUP+vifDevIdPerGroup;

        for(vifPort=0; vifPort< ST_MAX_VIF_OUTPORT_NUM; vifPort++)
        {
            STCHECKRESULT(MI_VIF_DisableOutputPort(vifDev, vifPort));
        }
        STCHECKRESULT(MI_VIF_DisableDev(vifDev));
    }

    STCHECKRESULT(MI_VIF_DestroyDevGroup(groupId));

    return MI_SUCCESS;
}

    • 相关主题

      MI_VIF_DestroyDevGroup

    2.2. MI_VIF_DestroyDevGroup

    • 功能

      销毁设备对应的Group。

    • 语法

      MI_S32 MI_VIF_DestroyDevGroup(MI_VIF_GROUP GroupId)

    • 形参

      参数名称 描述 输入/输出
      GroupId Group ID 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      需要先使用MI_VIF_DisableOutputPort 禁用掉device 上所有输出端口，再使用MI_VIF_DisableDev 禁用掉group 上所有device。

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_CreateDevGroup

    2.3. MI_VIF_SetDevGroupAttr

    • 功能

      设置Group 的属性

    • 语法

      MI_S32 MI_VIF_GetSevGroupAttr(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

    • 形参

      参数名称 描述 输入/输出
      GroupId Group ID 输入
      pstGroupAttr Group属性 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 相关主题

      MI_VIF_GroupAttr_t

      MI_VIF_CreateDevGroup

    2.4. MI_VIF_GetDevGroupAttr

    • 功能

      获取Group 的属性。

    • 语法

      MI_S32 MI_VIF_GetDevGroupAttr(MI_VIF_GROUP GroupId, MI_VIF_GroupAttr_t *pstGroupAttr)

    • 形参

      参数名称 描述 输入/输出
      GroupId Group ID 输入
      pstGroupAttr Group属性 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 相关主题

      MI_VIF_CreateDevGroup

    2.5. MI_VIF_SetDevAttr

    • 功能

      设置 VIF 设备属性。

    • 语法

      MI_S32 MI_VIF_SetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号。 输入
      pstDevAttr VIF 设备属性指针，静态属性。 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 在调用前要保证 VIF 设备处于禁用状态。如果 VIF 设备已处于使能状态，可以使用MI_VIF_DisableDev 来禁用设备。

      • 参数 pstDevAttr 主要用来配置指定 VIF 设备的视频输入格式。

      • eInputPixel只支持YUV422_YUYV/YVYU/UYVY/VYUY 和 bayer格式，具体请参考章节1.2，根据chip规格设置。

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_GetDevAttr

    2.6. MI_VIF_GetDevAttr

    • 功能

      获取 VIF 设备属性。

    • 语法

      MI_S32 MI_VIF_GetDevAttr(MI_VIF_DEV DevId, MI_VIF_DevAttr_t *pstDevAttr)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号。 输入
      pstDevAttr VIF 设备属性指针。 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 相关主题

      MI_VIF_SetDevAttr

    2.7. MI_VIF_EnableDev

    • 功能

      启用 VIF 设备。

    • 语法

      MI_S32 MI_VIF_EnableDev(MI_VIF_DEV DevId);

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号。 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 启用前必须已经设置设备属性，否则返回失败。

      • 可重复启用，不返回失败。

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_DisableDev

    2.8. MI_VIF_DisableDev

    • 功能

      禁用 VIF 设备。

    • 语法

      MI_S32 MI_VIF_DisableDev(MI_VIF_DEV DevId);

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号。 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 必须先禁用所有设备上的输出端口后，才能禁用 VIF 设备。

      • 可重复禁用，不返回失败。

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_EnableDev

    2.9. MI_VIF_GetDevStatus

    • 功能

      获取设备的状态。

    • 语法

      MI_S32 MI_VIF_GetDevStatus(MI_VIF_DEV DevId, MI_VIF_DevStatus_t *pstVifDevStatus)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号 输入
      pstVifDevStatus 设备状态 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    2.10. MI_VIF_SetOutputPortAttr

    • 功能

      设置 VIF 输出端口属性。

    • 语法

      MI_S32 MI_VIF_SetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr);

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 通道号。 输入
      PortId Port号 输入
      pstAttr VIF 通道Port属性指针。 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 默认情况下，使用 MI_VIF_SetOutputPortAttr 接口的目的是设置端口属性，如CapSize、DestSize、FrameRate等等。

      • Port0不支持crop和scaling，所以cap和dest size 必须和MI_VIF_SetDevAttr时的input size 相等。

      • Tiramisu 系列芯片支持port1，port1输入只支持YUV格式，所以只有YUV sensor才可以使用port1，支持crop和scaling down，输出只支持12bit bayer格式。

      • Tiramisu 系列芯片支持port1，Port1 height 有做scaling down 时，输出width 最大等于960。

      • 目前不支持eFrameRate 设置，预留参数。

      • Tiramisu、Muffin、Opera、Souffle系列芯片：port0支持输出12bit bayer格式，可以送进MI_ISP 做3DNR。

      • Mochi芯片：支持输出YUV422格式，可以送进MI_ISP 做3DNR。

        芯片 Pixel 要求 支持压缩模式 注意
        Tiramisu Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无
        Muffin Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无
        Mochi YUV422 UYVY E_MI_SYS_COMPRESS_MODE_TO_6BIT
        E_MI_SYS_COMPRESS_MODE_SFBC0        		 DI 模式不支持SFBC0压缩
        Maruko Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无
        Opera Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无
        Souffle Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无
        Iford Bayer 10/12bit E_MI_SYS_COMPRESS_MODE_TO_8BIT 无

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_GetOutputPortAttr

    2.11. MI_VIF_GetOutputPortAttr

    • 功能

      获取 VIF 输出端口属性。

    • 语法

      MI_S32 MI_VIF_GetOutputPortAttr(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_OutputPortAttr_t *pstAttr)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 通道号。 输入
      PortId Port号。 输入
      pstAttr VIF 通道Port属性指针。 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 相关主题

      MI_VIF_SetOutputPortAttr

    2.12. MI_VIF_EnableOutputPort

    • 功能

      启用 VIF输出端口。

    • 语法

      MI_S32 MI_VIF_EnableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 设备号 输入
      PortId Port号 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 必须先设置通道属性，且通道所绑定的 VIF 设备必须使能。

      • 可重复启用 VIF 通道，不返回失败。

    • 举例

      请参见 MI_VIF_SetDevAttr 的举例。

    • 相关主题

      MI_VIF_DisableOutputPort

    2.13. MI_VIF_DisableOutputPort

    • 功能

      禁用 VIF 输出端口。

    • 语法

      MI_S32 MI_VIF_DisableOutputPort(MI_VIF_DEV DevId, MI_VIF_PORT PortId)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 通道号。 输入
      PortId Port号 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 禁用 VIF 通道Port后，此 VIF 通道Port即停止采集视频输入数据，如果已经绑定后端，则后端不会再接收到视频图像。

      • 可重复禁用 VIF 通道Port，不返回失败。

    • 举例

      请参见MI_VIF_CreateDevGroup的举例。

    • 相关主题

      MI_VIF_EnableOutputPort

    2.14. MI_VIF_Query

    • 功能

      查询 VIF 通道的中断计数、平均帧率等信息。

    • 语法

      MI_S32 MI_VIF_Query(MI_VIF_DEV DevId, MI_VIF_PORT PortId, MI_VIF_DevPortStat_t *pstStat)

    • 形参

      参数名称 描述 输入/输出
      DevId VIF 通道号。 输入
      PortId Port口 输入
      pstStat 通道信息结构体指针。 输出

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_vif_datatype.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

      • 该接口可查询中断计数、通道使能状态、平均帧率、中断丢失数、获取 VB 失败次数、图像宽高等信息。

      • 通过该接口获取到的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率，该值并不精确，会有些波动。

      • 用户可通过该接口查询中断丢失数，如果该数值一直在增加，说明 VIF 工作出现异常。

      • Tiramisu系列以后的芯片才支持该接口。

    2.15. MI_VIF_CallBackTask_Register

    • 描述

      向VIF注册回调接口。

    • 语法

      MI_S32 MI_VIF_CallBackTask_Register(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

    • 参数

      参数名称 描述 输入/输出
      DevId VIF Chn ID 输入
      pstCallBackParam 回调参数 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_common.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

    • 举例

      MI_S32 _mi_vif_framestart1(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}
MI_S32 _mi_vif_framestart2(MI_U64 u64Data)
{
    DBG_ERR("DATA %llu \n", u64Data);
    return 0;
}

static MS_S32 _mi_vif_testRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;
    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam2, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 11;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 22;
    MI_VIF_CallBackTask_Register(u32DevId,&stCallBackParam2);
    return 0;
}
static MS_S32 _mi_vif_testUnRegVifCallback(void)
{
    MI_VIF_CallBackParam_t stCallBackParam1;
    MI_VIF_CallBackParam_t stCallBackParam2;

    MI_VIF_DEV u32DevId = 0;
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    memset(&stCallBackParam1, 0x0, sizeof(MI_VIF_CallBackParam_t));
    stCallBackParam1.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam1.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam1.pfnCallBackFunc = _mi_vif_framestart1;
    stCallBackParam1.u64Data = 33;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam1);
    stCallBackParam2.eCallBackMode = E_MI_VIF_CALLBACK_ISR;
    stCallBackParam2.eIrqType = E_MI_VIF_IRQ_FRAMESTART;
    stCallBackParam2.pfnCallBackFunc = _mi_vif_framestart2;
    stCallBackParam2.u64Data = 44;
    MI_VIF_CallBackTask_UnRegister(u32DevId,&stCallBackParam2);
    return 0;
}

    • 相关主题

      MI_VIF_CallBackTask_UnRegister

    2.16. MI_VIF_CallBackTask_UnRegister

    • 描述

      向VIF反注册回调接口。

    • 语法

      MI_S32 MI_VIF_CallBackTask_UnRegister(MI_VIF_DEV DevId, MI_VIF_CallBackParam_t *pstCallBackParam);

    • 参数

      参数名称 描述 输入/输出
      DevId VIF Chn ID 输入
      pstCallBackParam 回调参数 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_common.h、mi_vif.h

      • 库文件：libmi_vif.a

    • 注意

    • 举例

      见MI_VIF_CallBackTask_Register举例

    • 相关主题

      MI_VIF_CallBackTask_Register

    2.17. MI_VIF_CustFunction

    • 描述

      提供VIF客制化功能。

    • 语法

      MI_S32 MI_VIF_CustFunction(MI_VIF_DEV DevId, MI_VIF_CustCmd_e eCmdId, MI_U32 u32DataSize, void *pCustData);

    • 参数

      参数名称 描述 输入/输出
      DevId VIF dev ID 输入
      eCmdId 客制化功能ID 输入
      u32DataSize 客制化功能数据大小 输入
      pCustData 客制化功能数据首地址 输入

    • 返回值

      • MI_SUCCESS(0)：成功。

      • 非0：失败，详情参照错误码。

    • 依赖

      • 头文件：mi_common.h、mi_vif.h

      • 库文件：libmi_vif.a

    3. 数据类型

    MI_VIF中定义的数据类型：

    数据类型 说明
    MI_VIF_GROUP 定义设备群组Id
    MI_VIF_IntfMode_e 定义视频输入设备的接口模式
    MI_VIF_WorkMode_e 定义视频设备的复合工作模式
    MI_VIF_FrameRate_e 定义视频设备输出fps和输入fps的关系
    MI_VIF_ClkEdge_e 定义视频设备接收的时钟类型
    MI_VIF_HDRType_e 定义视频设备HDR 类型
    MI_VIF_MclkSource_e 定义给Sensor 输入驱动clock 类型
    MI_VIF_GroupIdMask_e 定义设备群组mask
    MI_VIF_SNRPad_e 定义 SensorPad Id
    MI_VIF_GroupAttr_t 定义设备群组属性
    MI_VIF_DevAttr_t 定义视频输入设备的属性。
    MI_VIF_OutputPortAttr_t 定义VIF 输出端口属性。
    MI_VIF_DevPortStat_t 定义VIF输出端口信息结构体
    MI_VIF_DevStatus_t 定义VIF设备当前状态
    MI_VIF_CALLBK_FUNC 定义回调函数类型
    MI_VIF_CallBackMode_e 定义回调模式
    MI_VIF_IrqType_e 定义硬件中断类型
    MI_VIF_CallBackParam_t 定义回调参数
    MI_VIF_HDRFusionType_e 定义VIF HDR 融合模式
    MI_VIF_HDRExposureType_e 定义VIF HDR 曝光类型
    MI_VIF_MetaDataType_e 定义VIF额外功能类型
    MI_VIF_MetaDataAttr_t 定义VIF额外功能参数结构体
    MI_VIF_CustCmd_e 定义VIF客制化命令
    MI_VIF_PutDataAttr_t 定义VIF输入数据结构体

    注：本节已涵盖各重要的数据类型，部分未列出数据类型请参见 mi_vif_datatype.h

    3.1. MI_VIF_GROUP

    • 说明

      定义设备群组ID。

    • 定义

      typedef MI_U32 MI_VIF_GROUP;

    • 相关数据类型及接口

      MI_VIF_CreateDevGroup

    3.2. MI_VIF_IntfMode_e

    • 说明

      定义视频设备的接口模式。

    • 定义

          typedef enum

    {

        E_MI_VIF_MODE_BT656 = 0,

        E_MI_VIF_MODE_DIGITAL_CAMERA,

        E_MI_VIF_MODE_BT1120_STANDARD,

        E_MI_VIF_MODE_BT1120_INTERLEAVED,

        E_MI_VIF_MODE_MIPI,

        E_MI_VIF_MODE_LVDS,

        E_MI_VIF_MODE_NUM

    } MI_VIF_IntfMode_e;

    • 成员

      成员名称 描述
      E_MI_VIF_MODE_BT656 输入数据的协议符合标准 BT.656 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
      E_MI_VIF_MODE_DIGITAL_CAMERA 输入数据的协议为 Digital camera 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
      E_MI_VIF_MODE_BT1120_STANDARD 输入数据的协议符合标准 BT.1120 协议 （BT.656+双分量），端口数据输入模式为亮度色度分离模式，分量模式为双分量。
      E_MI_VIF_MODE_BT1120_INTERLEAVED 输入数据的协议符合 BT.1120 interleave 模式，端口数据输入模式为亮度色度分离模式，分量模式为双分量。
      E_MI_VIF_MODE_MIPI 输入数据符合MIPI 协议
      E_MI_VIF_MODE_LVDS 输入数据符合LVDS 协议

    • 注意事项

      可以通过MI_SNR_GetPadInfo中的eIntfMode 获取当前接口模式。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.3. MI_VIF_WorkMode_e

    • 说明

      定义视频设备的复合工作模式。

    • 定义

      typedef enum

{

    /* BT656 multiple ch mode */

    E_MI_VIF_WORK_MODE_1MULTIPLEX,

    E_MI_VIF_WORK_MODE_2MULTIPLEX,

    E_MI_VIF_WORK_MODE_4MULTIPLEX,

      ​ E_MI_VIF_WORK_MODE_MAX

      } MI_VIF_WorkMode_e;

    • 成员

      成员名称 描述
      E_MI_VIF_WORK_MODE_1MULTIPLEX 1 路复合工作模式。
      E_MI_VIF_WORK_MODE_2MULTIPLEX 2 路复合工作模式。
      E_MI_VIF_WORK_MODE_4MULTIPLEX 4 路复合工作模式。

    • 注意事项

      例如E_MI_VIF_WORK_MODE_4MULTIPLEX， 代表Group 对应的Sensor Pad中有4路混合视频信号， 如果SensorPad 中混合信号数量， 和Group 的复合工作模式不匹配，Group 会采集信号异常。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.4. MI_VIF_FrameRate_e

    • 说明

      定义视频设备输出fps和输入fps的关系。

    • 定义

      typedef enum

{

    E_MI_VIF_FRAMERATE_FULL = 0,

    E_MI_VIF_FRAMERATE_HALF,

    E_MI_VIF_FRAMERATE_QUARTR,

    E_MI_VIF_FRAMERATE_OCTANT,

    E_MI_VIF_FRAMERATE_THREE_QUARTERS,

    E_MI_VIF_FRAMERATE_NUM,

} MI_VIF_FrameRate_e;

    • 成员

      成员名称 描述
      E_MI_VIF_FRAMERATE_FULL 源和目标1:1输出。
      E_MI_VIF_FRAMERATE_HALF 源和目标2:1输出。
      E_MI_VIF_FRAMERATE_QUARTER 源和目标4:1输出。
      E_MI_VIF_FRAMERATE_OCTANT 源和目标8:1输出。
      E_MI_VIF_FRAMERATE_THREE_QUARTERS 源和目标4:3输出。

    • 注意事项

      该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。

    • 相关数据类型及接口

      MI_VIF_OutputPortAttr_t

    3.5. MI_VIF_ClkEdge_e

    • 说明

      定义视频设备接收的时钟类型。

    • 定义

      typedef enum

{

    E_MI_VIF_CLK_EDGE_SINGLE_UP = 0,

    E_MI_VIF_CLK_EDGE_SINGLE_DOWN,

    E_MI_VIF_CLK_EDGE_DOUBLE,

    E_MI_VIF_CLK_EDGE_NUM

} MI_VIF_ClkEdge_e;

    • 成员

      成员名称 描述
      E_MI_VIF_CLK_EDGE_SINGLE_UP 时钟单沿模式，且 VIF 设备在上升沿采样。
      E_MI_VIF_CLK_EDGE_SINGLE_DOWN 时钟单沿模式，且 VIF 设备在下降沿采样。
      E_MI_VIF_CLK_EDGE_DOUBLE 前端送过来双沿数据时，VIF 进行双沿采样。

    • 注意事项

      无。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.6. MI_VIF_HDRType_e

    • 说明

      定义视频设备HDR 类型。

    • 定义

      typedef enum

{

    E_MI_VIF_HDR_TYPE_OFF,

    E_MI_VIF_HDR_TYPE_VC,       //virtual channel mode HDR,vc0->long, vc1->short

    E_MI_VIF_HDR_TYPE_DOL,

    E_MI_VIF_HDR_TYPE_COMP,      //compressed HDR mode

    E_MI_VIF_HDR_TYPE_LI,        //Line interlace HDR

    E_MI_VIF_HDR_TYPE_COMPVS,

    E_MI_VIF_HDR_TYPE_DCG,       //Dual conversion gain HDR

    E_MI_VIF_HDR_TYPE_MAX

} MI_VIF_HDRType_e;

    • 成员

      成员名称 描述
      E_MI_VIF_HDR_TYPE_OFF 不开HDR
      E_MI_VIF_HDR_TYPE_VC virtual channel mode HDR,vc0->long, vc1->short
      E_MI_VIF_HDR_TYPE_DOL Digital Overlap High Dynamic Range
      E_MI_VIF_HDR_TYPE_COMP, sensor融合长曝和短曝，isp控制两张frame的gain值
      E_MI_VIF_HDR_TYPE_LI Line interlace HDR
      E_MI_VIF_HDR_TYPE_COMPVS compressed HDR + Very short
      E_MI_VIF_HDR_TYPE_DCG Dual conversion gain HDR

    • 注意事项

      • hdr type和sensor相关，可以通过MI_SNR_GetPadInfo的eHDRMode获取当前sensor支持的HDR type。

      • 实现HDR功能需要MI_VIF 和MI_ISP 模块设置相同的HDR类型。

      • DCG HDR type 和 COMPVS HDR type暂不支持。

      • COMP HDR type opera系列芯片支持。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.7. MI_VIF_MclkSource_e

    • 说明

      设置Senor时钟驱动。

    • 定义

      typedef enum
{
    E_MI_VIF_MCLK_12MHZ,
    E_MI_VIF_MCLK_18MHZ,
    E_MI_VIF_MCLK_27MHZ,
    E_MI_VIF_MCLK_36MHZ,
    E_MI_VIF_MCLK_54MHZ,
    E_MI_VIF_MCLK_108MHZ,
    E_MI_VIF_MCLK_MAX
}MI_VIF_MclkSource_e;

    • 成员

      成员名称 描述
      E_MI_VIF_MCLK_12MHZ 12M clk 类型
      E_MI_VIF_MCLK_18MHZ 18M clk 类型
      E_MI_VIF_MCLK_27MHZ 27M clk 类型
      E_MI_VIF_MCLK_36MHZ 36M clk 类型
      E_MI_VIF_MCLK_54MHZ 54M clk 类型
      E_MI_VIF_MCLK_108MHZ 108M clk 类型

    • 注意事项

      • 有sensor driver的情况下， 优先从sensor driver中设置mclk。

      • 如果没有sensor driver 并且需要主控芯片输出mclk 才通过该参数设置。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.8. MI_VIF_GroupIdMask_e

    • 说明

      设备群组mask。

    • 定义

      typedef enum
{
    E_MI_VIF_GROUPMASK_ID0  = 0x0001,
    E_MI_VIF_GROUPMASK_ID1  = 0x0002,
    E_MI_VIF_GROUPMASK_ID2  = 0x0004,
    E_MI_VIF_GROUPMASK_ID3  = 0x0008,
    E_MI_VIF_GROUPMASK_ID4  = 0x0010,
    E_MI_VIF_GROUPMASK_ID5  = 0x0020,
    E_MI_VIF_GROUPMASK_ID6  = 0x0040,
    E_MI_VIF_GROUPMASK_ID7  = 0x0080,
    E_MI_VIF_GROUPMASK_ID_MAX = 0xffff
} MI_VIF_GroupIdMask_e;

    • 注意事项

      在多sensor 拼接场景中， 需要两个sensor 图像同步输出， 此时只需要创建一个group， 将这两个group id mask 在一起即可。

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

    3.9. MI_VIF_SNRPad_e

    • 说明

      定义SensorPad Id。

    • 定义

      typedef enum
{
    E_MI_VIF_SNRPAD_ID_0 = 0,
    E_MI_VIF_SNRPAD_ID_1 = 1,
    E_MI_VIF_SNRPAD_ID_2 = 2,
    E_MI_VIF_SNRPAD_ID_3 = 3,
    E_MI_VIF_SNRPAD_ID_4 = 4,
    E_MI_VIF_SNRPAD_ID_5 = 5,
    E_MI_VIF_SNRPAD_ID_6 = 6,
    E_MI_VIF_SNRPAD_ID_7 = 7,
    E_MI_VIF_SNRPAD_ID_MAX,
    E_MI_VIF_SNRPAD_ID_NA = 0xFF,
}MI_VIF_SNRPad_e;

    • 成员

      成员名称 描述
      E_MI_VIF_SNRPAD_ID_0 对应硬件设备Sensor0
      E_MI_VIF_SNRPAD_ID_1 对应硬件设备Sensor1
      E_MI_VIF_SNRPAD_ID_2 对应硬件设备Sensor2
      E_MI_VIF_SNRPAD_ID_3 对应硬件设备Sensor3
      E_MI_VIF_SNRPAD_ID_4 对应硬件设备Sensor4
      E_MI_VIF_SNRPAD_ID_5 对应硬件设备Sensor5
      E_MI_VIF_SNRPAD_ID_6 对应硬件设备Sensor6
      E_MI_VIF_SNRPAD_ID_7 对应硬件设备Sensor7
      E_MI_VIF_SNRPAD_ID_MAX 超过最大Sensor Num
      E_MI_VIF_SNRPAD_ID_NA 无效sensor id

    • 注意事项

      • 在默认情况下是VIF Group0 对应Sensor0，Group2 对应Sensor1，group6 对应Sensor5。

      • Tiramisu、Mochi 只有4个pad(0-3)，Muffin 则有8个pad(0-7)。参考章节1.2。

    • 相关数据类型及接口

      MI_VIF_GroupExtAttr_t

      MI_VIF_DevStatus_t

    3.10. MI_VIF_GroupAttr_t

    • 说明

      定义Group群组属性。

    • 定义

      typedef struct MI_VIF_GroupAttr_s
{
    MI_VIF_IntfMode_e       eIntfMode;
    MI_VIF_WorkMode_e       eWorkMode;
    MI_VIF_HDRType_e        eHDRType;
    MI_VIF_HDRFusionType_e  eHDRFusionTpye;
    MI_U8                   u8HDRExposureMask;
    MI_VIF_ClkEdge_e        eClkEdge; //BT656
    MI_VIF_MclkSource_e     eMclk;
    MI_SYS_FrameScanMode_e  eScanMode;
    MI_U32                  u32GroupStitchMask;  //multi vif dev bitmask by MI_VIF_GroupIdMask_e
    MI_VIF_MetaDataAttr_t   stMetaDataAttr;
} MI_VIF_GroupAttr_t;

    • 成员

      成员名称 描述
      eIntfMode 接口模式。
      eWorkMode 工作模式。
      eHDRType HDR类型
      eHDRFusionTpye HDR融合类型(2Frame 还是 3Frame)
      u8HDRExposureMask HDR曝光组合，由 MI_VIF_HDRExposureType_e bitmask 组成
      eClkEdge 时钟边沿模式（上升沿采样、下降沿采样、双沿采样）。
      eMclk 输出给sensor的时钟类型
      eScanMode 输入扫描模式 (逐行、隔行)
      u32GroupStitchMask 多个GroupId缝合输出, 由MI_VIF_GroupIdMask_e bitmask 组成。
      stMetaDataAttr 额外功能开关及属性（PDAF、档头不压缩、STA统计）。

    • 注意事项

      Tiramisu、Muffin系列芯片eScanMode只支持 E_MI_SYS_FRAME_SCAN_MODE_PROGRESSIVE。

      u8HDRExposureMask : 2Frame HDR 时下没有意义，内部会设定成长短曝。3Frame Hdr 时，可以通过该值设定4种组合，长短、长中、中短、长中短，目前只有 Souffle 支持。

    • 相关数据类型及接口

      MI_VIF_CreateDevGroup

      MI_VIF_CreateDevGroupExt

      MI_VIF_SetDevGroupAttr

      MI_VIF_GetDevGroupAttr

    3.11. MI_VIF_DevAttr_t

    • 说明

      定义视频输入设备的属性。

    • 定义

      typedef struct MI_VIF_DevAttr_s
{
    MI_SYS_PixelFormat_e   eInputPixel;
    MI_SYS_DataPrecision_e eDataPrecision;
    MI_SYS_WindowRect_t   stInputRect;
    MI_SYS_FieldType_e     eField;
    MI_BOOL               bEnH2T1PMode;
} MI_VIF_DevAttr_t;

    • 成员

      成员名称 描述
      eInputPixel 设备输入像素格式。
      eDataPrecision 设备输入像素位宽。
      stInputRect 设备采集输入范围。
      eField 帧场选择，只用于隔行模式，建议捕获单场时选择捕获底场。逐行模式时，该项必须设置为 E_MI_SYS_FIELDTYPE_NONE。
      Value: 0 No Field / 1 Top Field / 2 Bottom Field / 3 Both Fields
      bEnH2T1PMode 使能采集水平方向缩小一半功能。

    • 注意事项

      • 如果设备是bayer格式， pixel format设置形式如下：

        stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(stSnrPlane0Info.ePixPrecision, stSnrPlane0Info.eBayerId);

      • eDataPrecision 参数仅在DVP接口跑YUV sensor时使用。如：输入8 bit YUV时，需设置eDataPrecision为E_MI_SYS_DATA_PRECISION_8BPP，告知VIF当前输入的data pin数目为8。

      • bEnH2T1Pmode 参数只有输入是YUV格式时才可以使用，非YUV格式使用会返回err。

    • 相关数据类型及接口

      MI_VIF_SetDevAttr

      MI_VIF_GetDevAttr

    3.12. MI_VIF_OutputPortAttr_t

    • 说明

      定义 VIF输出端口属性。

    • 定义

      typedef struct MI_VIF_OutputPortAttr_s
{
    MI_SYS_WindowRect_t     stCapRect;
    MI_SYS_WindowSize_t     stDestSize;
    MI_SYS_PixelFormat_e    ePixFormat;
    MI_VIF_FrameRate_e      eFrameRate;
    MI_SYS_CompressMode_e   eCompressMode;
} MI_VIF_OutputPortAttr_t;

    • 成员

      成员名称 描述
      stCapRect 捕获区域起始坐标(相对于设备图像的大小)与宽高。
      stDestSize 目标图像大小。必须配置，且大小不应该超出外围 ADC 输出图像的大小范围，否则可能导致VIF 硬件工作异常。
      ePixFormat 像素存储格式支持，可支持YUV422 packet/bayer。
      eFrameRate 目标帧率和输入帧率的比值关系。如果不进行帧率控制，则该值设置为0。可以按照1:1,2:1,4:1,8:1,4:3等比例输出。该功能为预留功能，暂不支持，如果需要控制帧率输出，可以通过MI_SYS_BindChnPort2 来设置。
      eCompressMode 图像压缩模式，只有在vif与isp绑定模式为framemode才能打开，节省buffer，不设置默认值为0不压缩。
      Muffin可以设置成E_MI_SYS_COMPRESS_MODE_TO_8BIT，打开FBC。
      Mochi可以设置成E_MI_SYS_COMPRESS_MODE_TO_6BIT (for YUV FBC)或者E_MI_SYS_COMPRESS_MODE_SFBC0 (SFBC)。

    • 相关数据类型及接口

      MI_VIF_SetOutputPortAttr

      MI_VIF_GetOutputPortAttr

    3.13. MI_VIF_DevPortStat_t

    • 说明

      定义VIF 输出端口信息结构体。

    • 定义

      typedef struct MI_VIF_DevPortStat_s
{
    MI_BOOL bEnable;
    MI_U32  u32IntCnt;
    MI_U32  u32FrameRate;
    MI_U32  u32LostInt;
    MI_U32  u32VbFail;
    MI_U32  u32PicWidth;
    MI_U32  u32PicHeight;
} MI_VIF_DevPortStat_t;

    • 成员

      成员名称 描述
      bEnable 通道是否使能。
      u32IntCnt 中断计数。
      u32FrameRate 每 1 秒的平均帧率，该值不一定精确。
      u32LostInt 中断丢失计数。
      u32VbFail 获取 VB 失败计数。
      u32PicWidth 图像宽度。
      u32PicHeight 图像高度。

    • 注意事项

      • 结构体的中断计数，可用于无中断检测。

      • 该结构体的帧率是每 1 秒钟的平均帧率，即 VIF 会每隔一秒统计一次平均帧率， 该值并不精确。

      • 如果查询到该结构体的中断丢失计数一直在增加，说明 VIF 工作出现异常。

    • 相关数据类型及接口

      MI_VIF_Query

    3.14. MI_VIF_DevStatus_t

    • 说明

      VIF Dev当前状态

    • 定义

      typedef struct MI_VIF_VIFDevStatus_s
{
    MI_VIF_GROUP  GroupId;
    MI_BOOL  bGroupCreated;
    MI_U32 bDevEn;
    MI_VIF_SNRPad_e eSensorPadID;
    MI_U32 u32PlaneID;
} MI_VIF_DevStatus_t;

    • 成员

      成员名称 描述
      GroupId Device 所属Group number
      bGroupCreated Group 当前Create 状态
      bDevEn VIF Dev 当前使能状态
      eSensorPadID VIF Dev 绑定的SensorPad
      u32PlaneID VIF Dev 绑定的PlaneId

    • 相关数据类型及接口

      MI_VIF_GetDevStatus

    3.15. MI_VIF_CALLBK_FUNC

    • 说明

      定义回调函数类型

    • 定义

      typedef MI_S32 (*MI_VIF_CALLBK_FUNC)(MI_U64 u64Data);

    • 相关数据类型及接口

      MI_VIF_CallBackParam_t

    3.16. MI_VIF_CallBackMode_e

    • 说明

      定义回调模式。

    • 定义

      typedef enum
{
    E_MI_VIF_CALLBACK_ISR,
    E_MI_VIF_CALLBACK_MAX,
} MI_VIF_CallBackMode_e;

    • 成员

      成员名称 描述
      E_MI_VIF_CALLBACK_ISR 硬件中断模式回调
      E_MI_VIF_CALLBACK_MAX 回调模式最大值

    • 注意事项

      目前只支持ISR 回调模式。

    • 相关数据类型及接口

      MI_VIF_CallBackParam_t

    3.17. MI_VIF_IrqType_e

    • 说明

      定义硬件中断类型

    • 定义

      typedef enum
{
    E_MI_VIF_IRQ_FRAMESTART,  //frame start irq
    E_MI_VIF_IRQ_FRAMEEND,  //frame end irq
    E_MI_VIF_IRQ_LINEHIT,  //frame line hit irq
    E_MI_VIF_IRQ_MAX,
} MI_VIF_IrqType_e;

    • 成员

      成员名称 描述
      E_MI_VIF_IRQ_FRAMESTART VIF Feame start 中断类型
      E_MI_VIF_IRQ_FRAMEEND VIF Frame done 中断类型
      E_MI_VIF_IRQ_LINEHIT VIF LineCount Hit中断类型

    • 注意事项

      • E_MI_VIF_IRQ_FRAMESTART： 每一帧第一个pixel的信号

      • E_MI_VPE_IRQ_ISPFRAMEDONE：每一帧最后一个pixel的信号

      • E_MI_VIF_IRQ_LINEHIT：每一帧指定line到达时的信号

    • 相关数据类型及接口

      MI_VIF_CallBackParam_t

    3.18. MI_VIF_CallBackParam_t

    • 说明

      定义回调参数

    • 定义

      typedef struct MI_VIF_CallBackParam_s
{
    MI_VIF_CallBackMode_e eCallBackMode;
    MI_VIF_IrqType_e  eIrqType;
    MI_VIF_CALLBK_FUNC  pfnCallBackFunc;
    MI_U64    u64Data;
} MI_VIF_CallBackParam_t;

    • 成员

      成员名称 描述
      eCallBackMode Callback mode
      eIrqType Hardware interrupt type
      pfnCallBackFunc 回调函数
      u64Data 回调函数参数

    • 相关数据类型及接口

      MI_VIF_CallBackTask_Register

      MI_VIF_CallBackTask_UnRegister

    3.19. MI_VIF_HDRFusionType_e

    • 说明

      定义VIF HDR 融合模式

    • 定义

      typedef enum
{
    E_MI_VIF_HDR_FUSION_TYPE_NONE,
    E_MI_VIF_HDR_FUSION_TYPE_2T1,
    E_MI_VIF_HDR_FUSION_TYPE_3T1,
    E_MI_VIF_HDR_FUSION_TYPE_MAX
} MI_VIF_HDRFusionType_e;

    • 成员

      成员名称 描述
      E_MI_VIF_HDR_FUSION_TYPE_NONE 不代表任何融合模式
      E_MI_VIF_HDR_FUSION_TYPE_2T1 2Frame HDR 模式
      E_MI_VIF_HDR_FUSION_TYPE_3T1 3Frame HDR 模式
      E_MI_VIF_HDR_FUSION_TYPE_MAX HDR 融合模式 Enum Max 值

    • 注意事项

      • E_MI_VIF_HDR_FUSION_TYPE_2T1： 即普通的HDR长短曝两帧，开启HDR功能后，就算不设置也会内部设定的default值

      • E_MI_VIF_HDR_FUSION_TYPE_3T1： 3帧HDR 曝光融合，目前只有 Souffle 支持

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

      MI_VIF_CreateDevGroup

    3.20. MI_VIF_HDRExposureType_e

    • 说明

      定义VIF HDR 曝光类型

    • 定义

      typedef enum
{
    E_MI_VIF_HDR_EXPOSURE_TYPE_NONE,
    E_MI_VIF_HDR_EXPOSURE_TYPE_SHORT   = 0x01,
    E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM  = 0x02,
    E_MI_VIF_HDR_EXPOSURE_TYPE_LONG    = 0x04,
    E_MI_VIF_HDR_EXPOSURE_TYPE_MAX
} MI_VIF_HDRExposureType_e;

    • 成员

      成员名称 描述
      E_MI_VIF_HDR_EXPOSURE_TYPE_NONE 不代表任何 HDR 曝光
      E_MI_VIF_HDR_EXPOSURE_TYPE_SHORT HDR 短曝
      E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM HDR 中曝
      E_MI_VIF_HDR_EXPOSURE_TYPE_LONG HDR 长曝
      E_MI_VIF_HDR_EXPOSURE_TYPE_MAX HDR 曝光 Enum Max 值

    • 注意事项

      • 在 2Frame HDR 的时候，内部会强制设定成 0x1+ 0x4, 即长短曝

      • E_MI_VIF_HDR_EXPOSURE_TYPE_MEDIUM： 目前只有 Souffle 支持设置 HDR 中曝

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

      MI_VIF_CreateDevGroup

    3.21. MI_VIF_MetaDataType_e

    • 说明

      定义VIF额外功能类型

    • 定义

      typedef enum
{
    E_MI_VIF_METADATA_NONE,
    E_MI_VIF_METADATA_PDAF     = 0x01,
    E_MI_VIF_METADATA_HEADER   = 0x02,
    E_MI_VIF_METADATA_AE_STAT  = 0x04,
    E_MI_VIF_METADATA_AWB_STAT = 0x08,
    E_MI_VIF_METADATA_MAX
} MI_VIF_MetaDataType_e;

    • 成员

      成员名称 描述
      E_MI_VIF_METADATA_NONE 不代表任何功能
      E_MI_VIF_METADATA_PDAF PDAF功能
      E_MI_VIF_METADATA_HEADER 档头不压缩功能
      E_MI_VIF_METADATA_AE_STAT STA统计功能AE统计
      E_MI_VIF_METADATA_AWB_STAT STA统计功能AWB统计
      E_MI_VIF_METADATA_MAX MetaData枚举最大值

    • 相关数据类型及接口

      MI_VIF_MetaDataAttr_t

    3.22. MI_VIF_MetaDataAttr_t

    • 说明

      定义VIF额外功能属性结构体

    • 定义

      typedef struct MI_VIF_MetaDataAttr_s
{
    MI_U32              u32MetaDataTypeMask;
    MI_SYS_WindowRect_t stCropRect; // For header usage only
} MI_VIF_MetaDataAttr_t;

    • 成员

      成员名称 描述
      u32MetaDataTypeMask 额外功能开关Mask值
      stCropRect 档头不压缩功能的范围指定窗口

    • 相关数据类型及接口

      MI_VIF_GroupAttr_t

      MI_VIF_CreateDevGroup

    3.23. MI_VIF_CustCmd_e

    • 说明

      定义VIF客制化命令

    • 定义

      typedef enum
{
    E_MI_VIF_CUSTCMD_PUTNUCDATA,
    E_MI_VIF_CUSTCMD_SETIRSTATUS,
    E_MI_VIF_CUSTCMD_MAX
} MI_VIF_CustCmd_e;

    • 成员

      成员名称 描述 数据类型
      E_MI_VIF_CUSTCMD_PUTNUCDATA 塞NUC数据到VIF的客制化命令 MI_VIF_PutDataAttr_t
      E_MI_VIF_CUSTCMD_SETIRSTATUS 设置IR灯状态到VIF的客制化命令 MI_U8
      E_MI_VIF_CUSTCMD_MAX 客制化命令最大值 NA

    • 注意事项

      • E_MI_VIF_CUSTCMD_PUTNUCDATA：只有前端输入为高德红外 sensor 时，才能使用该cmd，客户通过获取 sensor 输出的 AD 数据，进行NUC 算法校准，然后把NUC 校准数据通过这个指令下到VIF，VIF 在通过内部IP传输给sensor 进行调节。
      • E_MI_VIF_CUSTCMD_SETIRSTATUS：该 cmd 用于 windows hello 功能，客户通过该 cmd 把当前 IR 亮灭状态(ON:1, OFF:0) 设置给 VIF，VIF 内部在把该 IR flag 存放到对应的 frame buffer 信息中，客户即可在后级取出 buffer 后知道该 buffer 对应的 IR 灯状态。

    • 相关数据类型及接口

      MI_VIF_CustFunction

    3.24. MI_VIF_PutDataAttr_t

    • 说明

      定义VIF输入数据结构体

    • 定义

      typedef struct MI_VIF_PutDataAttr_s
{
    MI_U32 u32Stride;
    MI_U32 u32Buffsize;
    MI_PHY phyAddr;
} MI_VIF_PutDataAttr_t;

    • 成员

      成员名称 描述
      u32Stride 输入数据一行的byte数
      u32Buffsize 输入数据的大小
      phyAddr 输入数据的物理地址

    • 相关数据类型及接口

      MI_VIF_CustFunction

    4. 错误码

    VIF API 错误码如下表所示。

    表 4‑1：

    错误代码 宏定义 描述
    0xA0062001 MI_ERR_VIF_INVALID_DEVID 视频输入设备号无效
    0xA0062002 MI_ERR_VIF_INVALID_CHNID 视频输入通道号无效
    0xA0062003 MI_ERR_VIF_INVALID_PARA 视频输入参数设置无效
    0xA0062006 MI_ERR_VIF_INVALID_NULL_PTR 输入参数空指针错误
    0xA0062007 MI_ERR_VIF_FAILED_NOTCONFIG 视频设备或通道属性未配置
    0xA0062008 MI_ERR_VIF_NOT_SUPPORT 操作不支持
    0xA0062009 MI_ERR_VIF_NOT_PERM 操作不允许
    0xA006200C MI_ERR_VIF_NOMEM 分配内存失败
    0xA006200E MI_ERR_VIF_BUF_EMPTY 视频输入缓存为空
    0xA006200F MI_ERR_VIF_BUF_FULL 视频输入缓存为满
    0xA0062010 MI_ERR_VIF_SYS_NOTREADY 视频输入系统未初始化
    0xA0062012 MI_ERR_VIF_BUSY 视频输入系统忙
    0xA0062080 MI_ERR_VIF_INVALID_PORTID 视频输入端口无效
    0xA0062081 MI_ERR_VIF_FAILED_DEVNOTENABLE 视频输入设备未启用
    0xA0062082 MI_ERR_VIF_FAILED_DEVNOTDISABLE 视频输入设备未禁用
    0xA0062083 MI_ERR_VIF_FAILED_PORTNOTENABLE 视频输入通道未启用
    0xA0062084 MI_ERR_VIF_FAILED_PORTNOTDISABLE 视频输入通道未禁用
    0xA0062085 MI_ERR_VIF_CFG_TIMEOUT 视频配置属性超时
    0xA0062086 MI_ERR_VIF_NORM_UNMATCH 视频ADC VIU不匹配
    0xA0062087 MI_ERR_VIF_INVALID_WAYID 视频通路号无效
    0xA0062088 MI_ERR_VIF_INVALID_PHYCHNID 视频物理通道号无效
    0xA0062089 MI_ERR_VIF_FAILED_NOTBIND 视频通道未绑定
    0xA006208A MI_ERR_VIF_FAILED_BINDED 视频通道已绑定

    5. PROCFS介绍

    5.1. cat

    • 调试信息

      / # cat /proc/mi_modules/mi_vif/mi_vif0

----------------------------------dump Group Attr--------------------------------------------------
Group input  Intf       Work  Clkedge  Hdr
    0     0  MIPI 1MULTIPLEX        0    0

----------------------------------dump Dev Attr--------------------------------------------------
Dev  Chn  FsCnt   FsInt  Active  FdCnt               incrop       infmt  capsel
    0    0    187   33103   32444    186(   0,   0,1920,1080)    GB_12BPP       0
Dev  AsyncCnt  EnqCnt  BarCnt  CheckCnt  DequCnt  DropCnt
    0       561     188     188       746      186        0

-------------------------------------dump channel attr-----------------------------------------------
Dev  Port   Chn  Output  Hdn                 crop       Dest  Pixel  Compress
    0     0     0       0    0(   0,   0,1920,1080)(1920x1080)     47         0

-------------------------------------dump outport attr-----------------------------------------------
Dev  Port Ouptput   FsNum   FsInt   LCNum   DoneNum  Dvcnt  Oscnt        TaskId                               BufAddr
    0     0       0     187   33104     187       186      0      0 ( 0, 0,bb,ba) (       0,       0,  38d600,   96000)

Dev  Port       Cap_size  Dest_size       Fmt  Rate  CRC  Atom       MetaInfo  OutCount  Addr0Cnt  FailCount  EnqFailCount  Fps
    0     0(0,0,1920,1080)(1920,1080)  GB_12BPP     0    0     2             bb       186         0          0             0    30.20

Dev  PortOutput   Recv_size    Out_size SubOut_size  FifoDepth  WInactive
    0     0     0(1920,1080) ( 180,1080) (   0,   0)           1          0

    • 调试信息分析

      记录当前VIF group、device、port的使用状况以及对应的属性，可以动态地获取到这些信息，方便调试和测试。

    • 参数说明

      参数 描述
      Group Attr GroupId Group号
      input 输入id号
      Intf 输入数据的协议，请参考MI_VIF_IntfMode_e
      Work 工作模式，请参考MI_VIF_WorkMode_e
      Clkedge 时钟边沿触发模式，请参考MI_VIF_ClkEdge_e
      Hdr Hdr类型，请参考MI_VIF_HDRType_e
      Dev Attr Dev Dev号
      chn channel id号,实际使用的device id
      FsCnt Frame start 中断数量
      FsInt 两个Frame start 的时间间隔(us)
      Active 有效数据传输时间
      FdCnt Frame done 中断数量
      incrop Input Corp Size，请参考MI_VIF_DevAttr_t stInputRect
      infmt 输入数据格式，请参考MI_VIF_DevAttr_t eInputPixel
      capsel Field type选择，请参考MI_VIF_DevAttr_t Field
      AsyncCnt/EnqCnt/ BarCnt/CheckCnt/ DequCnt MI 内部线程Callback接口执行次数
      DropCnt 统计的丢帧数量
      channel Attr Dev Dev id号
      Port Port号
      Chn channel id号,实际使用的device id
      Output Output id号,表示内部输出pipe的id
      Hdn H2T1PMode使能，请参考MI_VIF_DevAttr_t bEnH2T1PMode
      crop 设置输出裁剪区域 (DI Mode下Height减半)
      Dest 设置输出大小(DI Mode下Height减半)
      Pixel 设置输出pixel格式，由MI pixel转换得到
      Compress 压缩模式，请参考MI_VIF_OutputPortAttr_t eCompressMode
      OutPort Attr Dev Device id
      Port Port id
      Output Output id号,表示内部输出pipe的id
      FsNum Wdma Frame start 中断次数
      FsInt Wdma Frame start间隔时间(us)
      LCNum Wdma Line Count hit 中断次数
      DoneNum Wdma Done 中断次数
      DvCnt Double vsync 发生次数
      OsCnt Oversize 发生次数
      TaskId Wdma 当前所有buffer的customer id
      BufAddr Wdma 当前所有buffer的地址
      Cap_size Port Crop Size，请参考MI_VIF_OutputPortAttr_t stCapRect
      Dest_size 输出size，请参考MI_VIF_OutputPortAttr_t stDestSize
      Fmt Output pixel format，请参考MI_VIF_OutputPortAttr_t ePixFormat
      Rate Frame rate type，请参考MI_VIF_OutputPortAttr_t eFrameRate
      CRC CRC校验开关状态
      Atom 底层拿住buffer 数量
      MetaInfo Frame id
      OutCount 输出frame count，done的张数
      Addr0Cnt Frame地址0的次数，即skip frame的数量
      FailCount 获取outputbuffer失败次数
      EnqFailCount Enqueue时塞output buffer到wdma失败的次数
      Fps Frame per second
      Recv_size Vif 硬件收到size
      Out_size port0 wdma配置output size
      FifoDepth Wdma Fifo 的buffer数量
      WdmaInactive Wdma 是否处于活跃状态，0: 活跃，1: 停止

    5.2. echo

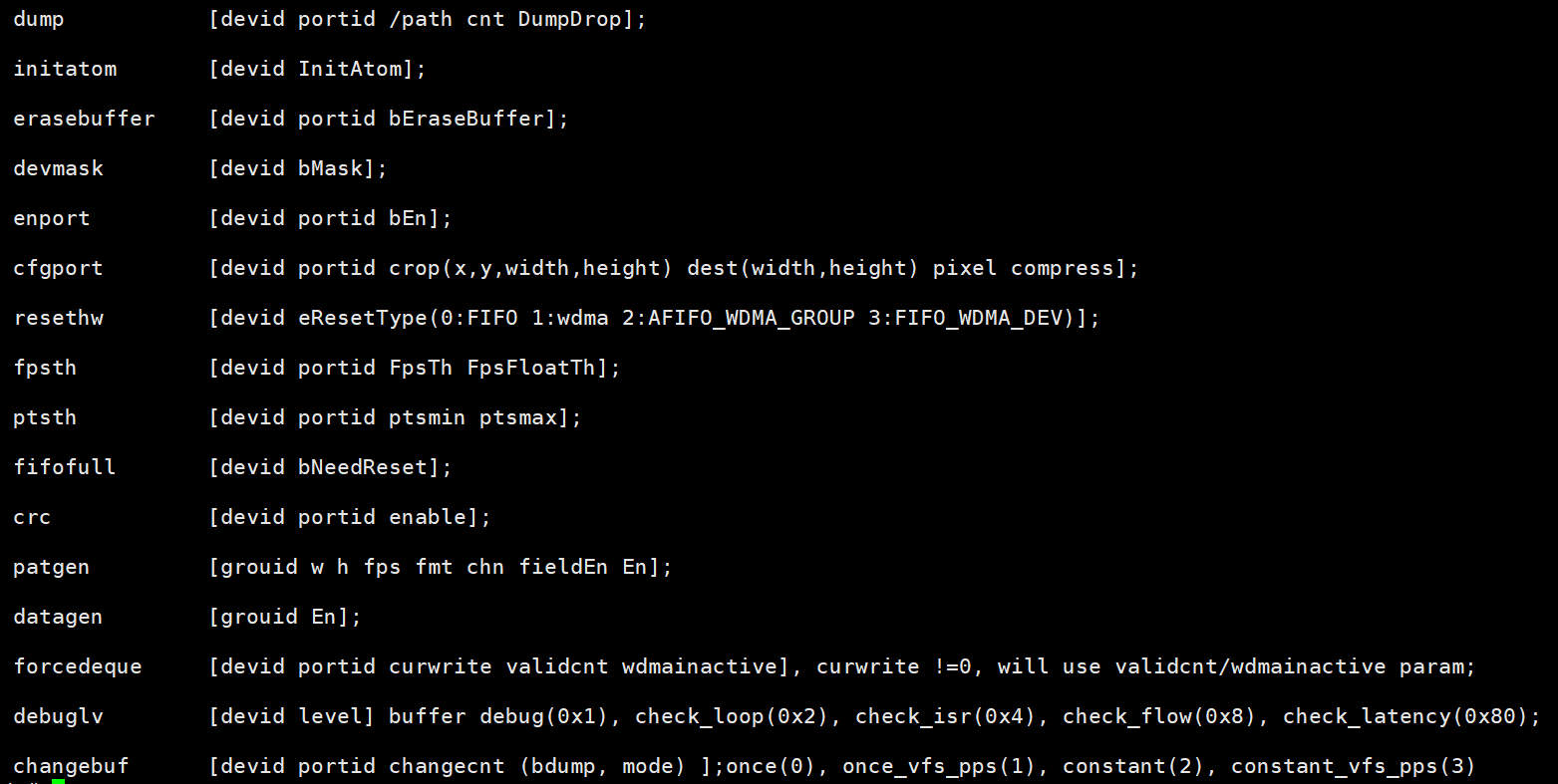

    # echo help >/proc/mi_modules/mi_vif/mi_vif0

    echo help 查看可用命令

    功能
    Dump frame 到指定路径
    命令 echo dump [devid portid path cnt dumpdrop] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    path: 路径存放
    cnt: 可选参数，设置要dump的张数，不设置默认为1
    dumpdrop: 可选参数，设置为1只dump需要drop的frame，默认为0
    举例 echo dump 0 0 /tmp > /proc/mi_modules/mi_vif/mi_vif0
    echo dump 0 0 /tmp 2 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置vif的atom 数量
    命令 echo initatom [devid portid InitAtom] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    InitAtom: Driver 最大持有buffer 数量
    举例 echo initatom 0 0 2 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    擦除vif缓存
    命令 echo erasebuffer [devid portid bEraseBuffer] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    EraseBuffer: 使能擦除缓存
    举例 echo erasebuffer 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置Dev Mask
    命令 echo devmask [devid bMask] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    bmask: 使能mask
    举例 echo devmask 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    使能output port
    命令 echo enport [devid portid bEn] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    bEn: 使能vif port
    举例 echo enport 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置output port 属性
    命令 echo cfgport [ devid portid crop(x,y,width,height) dest(width,height) pixel compress] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    crop(x,y,width,height): output port crop的位置
    dest(width,height): output size
    Pixel: 输出pixel format
    compress: 压缩模式
    举例 echo cfgport 0 0 0 0 1280 720 1280 720 14 5 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    Reset vif
    命令 echo resethw [devid eResetType] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    eResetType: 需要reset的位置。0:FIFO；1:wdma；2:AFIFO_WDMA_GROUP；3:FIFO_WDMA_DEV
    举例 echo resethw 0 3 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置fps阀值，当运行时fps小于设置的阀值，就会打印出warning
    命令 echo fpsth [devid portid FpsTh FpsFloatTh] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    FpsTh: fps整数位阀值
    FpsFloatTh: fps小数点位阀值
    举例 echo enport 0 0 29 98 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置pts间隔阀值，当出现某个pts大于max或者小于min阀值，打印warning
    命令 echo ptsth [devid portid ptsmin ptsmax] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    ptsmin: pts 间隔最小阀值(us)
    ptsmax: pts 间隔最大阀值(us)
    举例 echo ptsth 0 0 25000 40000 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    触发fifo full reset流程
    命令 echo fifofull [devid bNeedReset] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    bNeedReset: 设置 1 走fifo full reset流程
    举例 echo fifofull 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    使能crc 校验功能
    命令 echo crc [devid portid enable] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    enable: 设置 1 使能CRC校验
    举例 echo crc 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    设置MI VIF debug level
    命令 echo debuglv [devid debuglevel] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    debuglevel: MI VIF debug level, 默认为0，不打开
    0x0001 CHECK_BUFF
    0x0002 CHECK_LOOP
    0x0004 CHECK_ISR
    0x0008 CHECK_FLOW
    0x0080 CHECK_LATENCY
    举例 echo debuglv 0 3 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    打开VIF pattern gen
    命令 echo patgen [group width height fps pixel multi bFieldEn Enable] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 Group: group ID
    Width: pattern 宽度
    Height: pattern 高度
    Fps: 输出帧率设置
    Pixel: pattern pixel 格式
    Multi: 可以设置1chn/2chn/4chn，同BT656多路概念
    bFieldEn: 使能DI 模式
    Enable: 使能pattern
    举例 echo patgen 0 1280 720 25 14 4 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    打开VIF data gen
    命令 echo datagen [group Enable] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 group: group ID
    Enable: 使能data gen
    举例 echo datagen 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    配置参数强制deque buffer，在卡buffer的时候debug使用
    命令 echo forcedeque [devid portid CurrentWriteAddr ValidCnt WdmaInactive] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    Portid: port id
    CurrentWriteAddr: wdma 当前正在写的地址
    ValidCnt: wdma fifo 内还有的buffer数量
    WdmaInactive: wdma状态，0: 活跃，1: 停止
    举例 echo forcedeque 0 0 0 0 1 > /proc/mi_modules/mi_vif/mi_vif0
    功能
    随机修改vif 输出buffer
    命令 echo changebuf [devid portid cnt bdump mode] > /proc/mi_modules/mi_vif/mi_vif0
    参数说明 devid: device id
    portid: port id
    Cnt: 需要修改的buffer数量
    bdump: 可选参数，修改的buffer是否需要dump出来，默认0不dump
    Mode: 可选参数，buffer修改的模式，默认为mode 0
    0: 随机修改整张buffer，修改数量为用户设置cnt
    1: 压缩模式7(SFBC0)专用，只随机修改PPS位置，修改数量为用户设置cnt
    2: 随机修改整张buffer，修改vif输出的每一张buffer，不参考cnt
    3: 压缩模式7(SFBC0)专用，50%概率修改PPS，50%非PPS，修改vif输出的每一张buffer，不参考cnt
    举例 echo changebuf 0 0 3 > /proc/mi_modules/mi_vif/mi_vif0
    echo changebuf 0 0 3 1 2 > /proc/mi_modules/mi_vif/mi_vif0

    6. MODPARAM.json介绍

    6.1. json文件内容

    {
    "E_MI_MODULE_ID_VIF" :
        {
            "bSupportIrq" : 1,
            "bUseReset" : 1,
            "u32threadPriority" : 98,
            "u32CpuMaskAffinity" : 0,
            "bUseFixedOutput" : 0,
            "u32DevDebugLevel" : [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],
            "u32ChnNeedUseOuputId" : [255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255],
            "bCrcEnable" : [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],
            "u8CompressMode" : [255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255],
            "u8ChangeBufMode" : [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],
            "VifExternalConfig" : "/config/sensor_v3.json",
            "u32PatGen" : [0,0,0,0,0,0,0,0],
        }
}

    MI_VIF的启动参数在/config目录下中的modparam.json文件管理，"E_MI_MODULE_ID_VIF" 节点相关的参数会在VIF初始化阶段加载。 modparam.json 只需填写需要用到的参数，没写的参数内部会有默认值。

    6.2. VIF常用参数以及参数解析

    参数名 默认值 支持平台 是否支持客户配置 作用
    bSupportIrq 1 All Chip N 配置内部timer启动，0时启动内部timer，用于快起塞buffer
    bUseReset 1 All Chip Y 配置遇到fifo full时是否reset
    u32threadPriority 98 All Chip N 配置mi vif线程优先级
    u32CpuMaskAffinity 0 All Chip N 配置mi vif线程挂在哪个cpu上，此参数为mask
    u32DevDebugLevel 0 All Chip Y 配置mi vif 调试日志的级别
    bUseFixedOutput 0 Pcupid/Iford N 配置dev是否指定输出id, 0 动态分配，1 由u32ChnNeedUseOuputId指定
    u32ChnNeedUseOuputId 255 Pcupid/Iford N 配置dev 使用的outputid
    bCrcEnable 0 All Chip Y 配置crc 使能
    u8CompressMode 255 All Chip Y 配置压缩模式
    u8ChangeBufMode 0 All Chip N 配置vif输出buffer的修改模式
    u32PatGen 0,0,0,0,0,0,0,0 All Chip N 配置vif group pattern gen 属性

    6.3. 参数用法举例

    6.3.1. bUseReset

    该参数是控制 VIF发生fifo full是否要做reset的开关。

    • "bUseReset":0, 表示关闭 fifo full reset。

    • "bUseReset":1, 表示开启 fifo full reset。

    6.3.2. u32DevDebugLevel

    该参数是控制MI_VIF每个device debug等级，不同debug等级之间可以按位或使用，各个等级的含义如下。

    debug等级 含义
    0x0001 打开MI_VIF内部buffer检查相关log
    0x0002 打开MI_VIF内部buffer传递相关log
    0x0004 打开MI_VIF内部中断相关log
    0x0008 打开MI_VIF内部主要流程相关log
    0x0080 打开MI_VIF延迟检查相关log

    • "u32DevDebugLevel":0, 表示关闭所有MI_VIF debug log。

    • "u32DevDebugLevel":9, 表示打开buffer检查和buffer传递相关的MI_VIF log。

    • "u32DevDebugLevel":143, 表示打开所有MI_VIF debug log。

    6.3.3. bCrcEnable

    该参数是控制 VIF 是否对数据做CRC校验的开关。

    • "bCrcEnable":0, 表示关闭 VIF CRC校验。

    • "bCrcEnable":1, 表示开启 VIF CRC校验。

    6.3.4. u8CompressMode

    该参数是控制 VIF 是否做FBC的开关, VIF FBC仅支持将每pixel 12bit压缩至8bit。

    • "u8CompressMode":0, 表示不启用 VIF FBC。

    • "u8CompressMode":4, 表示开启 VIF FBC。
