RISCV_ADCMP使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/06/2024
1.1	完善功能说明和FAQ描述	04/10/2025
1.2	增加直接读取ADC数据及序列采样后的线性映射接口	05/15/2025

1. 概述¶

逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。

2. 关键字说明¶

ADCLP

Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
ADCMP

Analog-to-digital converter Medium Precision，中精度(12bit)模数转换器
regular/inject

不同的adc通道可以选择按不同的采样顺序加入regular序列或者inject序列，inject序列采样优先级高于regular序列
基准电压

用于模数转换计算时使用的参考电压，也是最大量程，若基准电压设定为1.8v，当外部输入电压>=1.8v时，数字量达到最大值4095

3. 功能描述¶

SAR ADCMP采样精度为12bit，硬件设计为2组，下文使用group0和group1区分，其中group0属于pm domain，group1属于nonpm domain

3.1. group0功能描述¶

支持22个adc通道采样，可同时使用regular序列及inject序列
regular序列最多配置23个adc通道(group0共计22个通道，富余的1个通道可以选择不配置，也可以选择配置为重复的通道)，inject序列最多配置12个adc通道(采样优先级大于regular序列，但非dma模式下不建议与regular序列的通道重合)
regular序列支持15种采样触发方式，inject序列支持14种采样触发方式
采样频率 = 时钟源 / 16，可选时钟源为24M和12M（采样频率的倒数为硬件上采集一个数据点的时间）
支持1.5V、1.8V共计2个档位基准电压

3.2. group1功能描述¶

支持2个adc通道采样，且不可同时使用regular序列及inject序列，只能二选一
regular序列最多配置23个adc通道(group1共计2个通道，富余的21个通道可以选择不配置，也可以选择配置为重复的通道)，inject序列最多配置12个adc通道(富余的10个通道可以选择不配置，也可以选择配置为重复的通道，但不支持与regular序列同时使用)
regular序列支持3种采样触发方式，inject序列支持2种采样触发方式
采样频率 = 时钟源 / N，可选时钟源为80M、24M、12M、6M；当采样模式为conversion时, N=15；当采样模式为sequence时, N=16（采样频率的倒数为硬件上采集一个数据点的时间）
支持1.8V的基准电压

3.3. 触发方式说明¶

adcmp支持的触发方式汇总：

NO.	触发方式	group0-regular	group0-inject	group1-regular	group1-inject
0	pwm12_out_p	✔	✔	×	×
1	pwm12_out_n	✔	✔	×	×
2	pwm13_out_p	✔	✔	×	×
3	pwm13_out_n	✔	✔	×	×
4	pwm14_out_p	✔	✔	×	×
5	pwm14_out_n	✔	✔	×	×
6	pwm15_out_p	✔	✔	×	×
7	pwm15_out_n	✔	✔	×	×
8	pwm16_out_p	✔	✔	×	×
9	pwm16_out_n	✔	✔	×	×
10	pwm17_out_p	✔	✔	×	×
11	pwm17_out_n	✔	✔	×	×
12	sw trigger	✔	✔	✔	✔
13	external trigger	✔	✔	✔	✔
14	freerun	✔	×	✔	×

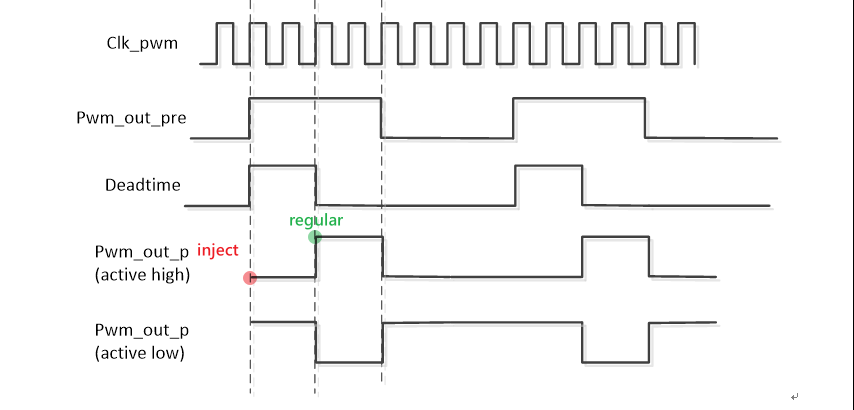

pwm_out_p：基于dead time设定后生成的正向PWM波，regular序列的采样时机是pwm_out_p波形的上升沿，inject序列的采样时机是pwm周期的起点，如图所示：

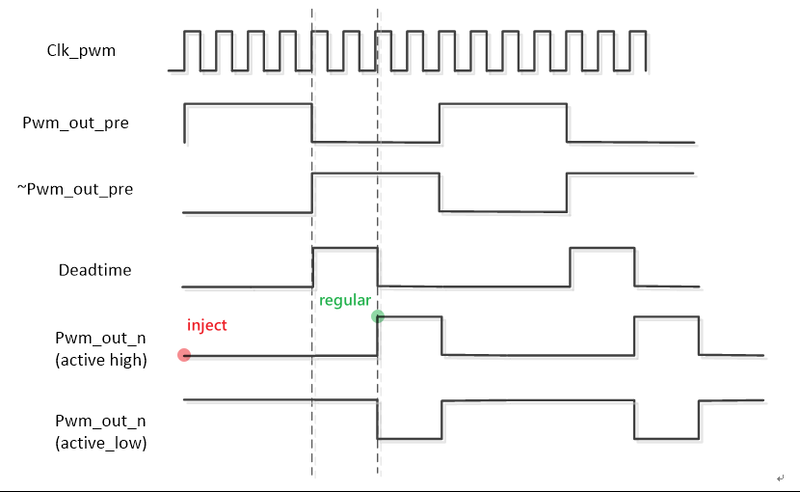

pwm_out_n：基于dead time设定后生成的反向PWM波，regular序列的采样时机是pwm_out_n波形的上升沿，inject序列的采样时机是pwm周期的起点，如图所示：

sw trigger：通知指令下达至寄存器，一次指令trigger后硬件执行一次采样

external trigger：指定PIN脚，拉低拉高后触发上升沿脉冲后硬件执行一次采样

freerun：不间断采样，采样方法如果是conversion，那么支持采样多个数据并输出平均值，同时可设定采样间隔

3.4. 采样方法说明¶

adcmp采样可选择conversion和sequence两种不同的方法

conversion：每次触发源会触发硬件采样一个通道

conversion + pwm_out_p触发源：每个pwm周期的上升沿触发一次采样并采集一个通道的数据
conversion + sw trigger触发源：每执行一次sw trigger，触发一次采样并采集一个通道的数据
conversion + external trigger触发源：每执行一次external trigger，触发一次采样并采集一个通道的数据
conversion + freerun触发源：触发一次后进行不间断采样，支持平均采样和设定每个通道的硬件采样间隔

sequence：每次触发源会触发硬件采样一整个序列的所有通道

sequence + pwm_out_p触发源：每个pwm周期的上升沿触发一次采样并采集一整个序列所有通道的数据
sequence + sw trigger触发源：每执行一次sw trigger，触发一次采样并采集一整个序列所有通道的数据
sequence + external trigger触发源：每执行一次external trigger，触发一次采样并采集一整个序列所有通道的数据
sequence + freerun触发源：触发一次后进行不间断采样，不支持平均采样，也不支持设定每个通道的硬件采样间隔

3.5. 计算说明¶

SAR ADCMP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，

计算公式：电压 = （寄存器数值 / 采样精度12bit ）* 基准电压

即如果读到的数值是0x4B0，可得电压为0x4B0/0xFFF *1.8=0.53v左右

4. 硬件连接介绍¶

SAR ADCMP不同group下的不同通道与PAD的对应关系：

Group0 Channel Index	Pad Name
0	PAD_SAR_ADC0_00
1	PAD_SAR_ADC0_01
2	PAD_SAR_ADC0_02
3	PAD_SAR_ADC0_03
4	PAD_SAR_ADC0_04
5	PAD_SAR_ADC0_05
6	PAD_SAR_ADC0_06
7	PAD_SAR_ADC0_07
8	PAD_SAR_ADC0_08
9	PAD_SAR_ADC0_09
10	PAD_SAR_ADC0_10
11	PAD_SAR_ADC0_11
12	PAD_SAR_ADC0_12
13	PAD_SAR_ADC0_13
14	PAD_SAR_ADC0_14
15	PAD_SAR_ADC0_11
16	PAD_PM_GPIO0
17	PAD_PM_GPIO1
18	PAD_PM_GPIO3
19	PAD_PM_GPIO6
20	PAD_PM_ADC00_IN
21	PAD_PM_GPIO7

Group1 Channel Index	Pad Name
0	PAD_PWM_OUT00
1	PAD_PWM_OUT01

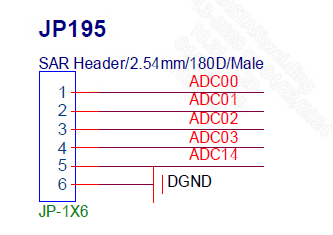

以PAD_SAR_ADC0_00为例，硬件连接时，查看原理图定位引脚位置，将外部电压接入引脚PAD_SAR_ADC0_00，如下图所示：

5. RISCV用法介绍¶

5.1. DRIVER PATH¶

sc/driver/sysdriver/saradc/os/adcmp_os.h
sc/driver/sysdriver/saradc/drv/pub/drv_adcmp.h
sc/driver/sysdriver/saradc/drv/src/drv_adcmp.c
sc/driver/sysdriver/saradc/drv/src/drv_adcmp_test.c
sc/driver/sysdriver/saradc/hal/chipname/src/hal_adcmp.c
sc/driver/sysdriver/saradc/hal/chipname/inc/hal_adcmp.h
sc/driver/sysdriver/saradc/hal/chipname/inc/hal_adcmp_cfg.h

5.2. CONFIG配置¶

config文件位于mak/options_chipname_riscv_isw.mak，使能CONFIG_SARADC_SUPPORT

# Feature_Name = [DRV] SARADC driver support
# Description = SARADC driver support
# Option_Selection = TRUE, FALSE
CONFIG_SARADC_SUPPORT = TRUE

5.3. SYSDESC配置¶

chipname_xxx.sys文件是用于描述外设硬件属性的文件，外设节点中包含的属性值可用于外设的配置，类似Linux的设备树，该文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub

<adcmp0>
    [reg_u32] 0x200AC00, 0x200AE00, 0x2003C00, 0x2204600, 0x2203E00;
    [interrupts_u32] INT_PM_FIQ_ADCMP;
    [camclk_u16] CAMCLK_pm_pwm_adc;
    [interrupts_en_u8] 0;
    [dma_en_u8] 0;
    [dma_count_u32] 50;
    [clk_level_u8] 0;
    [ref_vol_u32] 1800;
    [regular_method_u8] 0;
    [inject_method_u8] 0;
    [regular_ch_u8] 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11;
    [inject_ch_u8] 12, 13, 14, 15, 16, 17, 18, 19, 20, 21;
    [upper_bound_u16] 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF,   0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF,0xFFFF, 0xFFFF;
    [lower_bound_u16] 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
    [status_u8] 0;

<adcmp1>
    [reg_u32] 0x2203600, 0x2203A00, 0x2200E00, 0x2204600, 0x2203E00;
    [interrupts_u32] INT_FIQ_ADCMP;
    [camclk_u16] CAMCLK_pwm_adc;
    [interrupts_en_u8] 0;
    [dma_en_u8] 0;
    [dma_count_u32] 50;
    [clk_level_u8] 3;
    [ref_vol_u32] 1800;
    [regular_method_u8] 0;
    [inject_method_u8] 0;
    [regular_ch_u8] 0, 1;
    [upper_bound_u16] 0xFFFF, 0xFFFF;
    [lower_bound_u16] 0, 0;
    [status_u8] 0;

属性	描述	设定值	备注
reg_u32	设定寄存器bank地址		禁止修改
interrupts_u32	绑定中断号	INT_PM_FIQ_ADCMP & INT_FIQ_ADCMP	禁止修改
camclk_u16	设定时钟源	CAMCLK_pm_pwm_adc & CAMCLK_pwm_adc	禁止修改
interrupts_en_u8	使能中断	1：enable，0：disable	可根据需要修改
dma_en_u8	使能dma	1：enable，0：disable，使用dma需要先使能中断	可根据需要修改
dma_count_u32	dma采样数量	必须是偶数	可根据需要修改
ref_vol_u32	设定基准电压挡位	以mv为单位，group0可选1500、1800，group1只能设定1800	可根据需要修改
clk_level_u8	设定时钟源	可切换时钟源变更采样时间，group0可选0->24M、1->12M，group1可选0->24M、1->12M、2->6M、3->80M	可根据需要修改
regular_method_u8	设定regular序列的采样模式	0:conversion, 1:sequence	可根据需要修改
inject_method_u8	设定inject序列的采样模式	0:conversion, 1:sequence	可根据需要修改
regular_ch_u8	设定regular序列的adc采样通道	最多设定23个adc通道，按照采样顺序从左至右排列	可根据需要修改
inject_ch_u8	设定inject序列的adc采样通道	最多设定12个adc通道，按照采样顺序从左至右排列	可根据需要修改
upper_bound_u16	设定阈值上限电压	0~0xFFFF	可根据需要修改
lower_bound_u16	设定阈值下限电压	0~0xFFFF	可根据需要修改
status	是否使能驱动	1：enable，0：disable	可根据需要修改

以DMA采样功能举例，若按照如下DTS配置：

<adcmp0>
    ......
    [interrupts_u32] INT_PM_FIQ_ADCMP;
    [camclk_u16] CAMCLK_pm_pwm_adc;
    [interrupts_en_u8] 1; //DMA功能必须使能中断
    [dma_en_u8] 1;        //使能DMA
    [dma_count_u32] 200;  //每次触发采样，会连续采集200个ADC数据
    [clk_level_u8] 0;
    [ref_vol_u32] 1800;
    [regular_method_u8] 0;
    [inject_method_u8] 0;
    [regular_ch_u8] 0, 1, 2, 3, 4, 5;
    [inject_ch_u8] 12, 13, 14, 15;
    ......

影响DMA采样结果的配置如下：

[clk_level_u8] 0：采样频率 = 24M / 16 = 1.5M hz，因此每个ADC数据的采样间隔 = 1000000000 / 1.5M = 667ns

[dma_count_u32] 200：每次DMA触发后采集200个ADC数据，因此每次DMA触发后硬件采样的总时间为667ns * 200 = 133400ns

[regular_ch_u8] 0, 1, 2, 3, 4, 5; [inject_ch_u8] 12, 13, 14, 15;：采集的200个数据中包含了channel0、1、2、3、4、5、12、13、14、15的ADC数据，由于inject序列优先级更高，因此采样结果按照channel 12 -> channel 13 -> channel 14 -> channel 15 -> channel 0 -> channel 1 -> channel 2 -> channel 3 -> channel 4 -> channel 5....顺序排列

<adcmp1>
    ......
    [interrupts_u32] INT_FIQ_ADCMP;
    [camclk_u16] CAMCLK_pwm_adc;
    [interrupts_en_u8] 1; //DMA功能必须使能中断
    [dma_en_u8] 1;        //使能DMA
    [dma_count_u32] 400;  //每次触发采样，会连续采集400个ADC数据
    [clk_level_u8] 3;
    [ref_vol_u32] 1800;
    [regular_method_u8] 1;
    [regular_ch_u8] 0, 1;
    ......

影响DMA采样结果的配置如下：

[clk_level_u8] 3; [regular_method_u8] 1;：采样频率 = 80M / 16 = 5M hz （如果regular-method = <0>，那么采样频率 = 80M / 15 = 5.33M hz），因此每个ADC数据的采样间隔 = 1000000000 / 5M = 200ns

[dma_count_u32] 400：每次DMA触发后采集400个ADC数据，因此每次DMA触发后硬件采样的总时间为200ns * 400 = 80000ns

[regular_ch_u8] 0, 1：采集的400个数据中包含了channel0和channle1的ADC数值，按照channel 0 -> channel 1 -> channel 0 -> channel 1 -> ....顺序排列

5.4. PADMUX配置¶

CONFIG配置：CONFIG_PADMUX_SUPPORT=TRUE

如果chipname_xxx.sys文件配置了属性<padmux>，那么PADMUX的设定直接在此配置：

<padmux>
    [schematic_u32_u32_u32]
            //pm adc 22ch
            PAD_SAR_ADC0_00  PINMUX_FOR_PMADC0_MODE_1 MDRV_PUSE_PWMADC0，
            PAD_SAR_ADC0_01 PINMUX_FOR_PMADC1_MODE_1 MDRV_PUSE_PWMADC1，
            PAD_SAR_ADC0_02 PINMUX_FOR_PMADC2_MODE_1 MDRV_PUSE_PWMADC2，
            PAD_SAR_ADC0_03  PINMUX_FOR_PMADC3_MODE_1 MDRV_PUSE_PWMADC3，
            PAD_SAR_ADC0_04 PINMUX_FOR_PMADC4_MODE_1 MDRV_PUSE_PWMADC4，
            PAD_SAR_ADC0_05  PINMUX_FOR_PMADC5_MODE_1 MDRV_PUSE_PWMADC5，
            PAD_SAR_ADC0_06  PINMUX_FOR_PMADC6_MODE_1 MDRV_PUSE_PWMADC6，
            PAD_SAR_ADC0_07  PINMUX_FOR_PMADC7_MODE_1 MDRV_PUSE_PWMADC7，
            PAD_SAR_ADC0_08 PINMUX_FOR_PMADC8_MODE_1 MDRV_PUSE_PWMADC8，
            PAD_SAR_ADC0_09  PINMUX_FOR_PMADC9_MODE_1 MDRV_PUSE_PWMADC9，
            PAD_SAR_ADC0_10 PINMUX_FOR_PMADC10_MODE_1 MDRV_PUSE_PWMADC10，
            PAD_SAR_ADC0_11  PINMUX_FOR_PMADC11_MODE_1 MDRV_PUSE_PWMADC11，
            PAD_SAR_ADC0_12 PINMUX_FOR_PMADC12_MODE_1 MDRV_PUSE_PWMADC12，
            PAD_SAR_ADC0_13  PINMUX_FOR_PMADC13_MODE_1 MDRV_PUSE_PWMADC13，
            PAD_SAR_ADC0_14  PINMUX_FOR_PMADC14_MODE_1 MDRV_PUSE_PWMADC14，
            PAD_PM_GPIO0   PINMUX_FOR_PMADC15_MODE_1 MDRV_PUSE_PWMADC15，
            PAD_PM_GPIO1     PINMUX_FOR_PMADC16_MODE_1 MDRV_PUSE_PWMADC16，
            PAD_PM_GPIO2     PINMUX_FOR_PMADC17_MODE_1 MDRV_PUSE_PWMADC17，
            PAD_PM_GPIO3     PINMUX_FOR_PMADC18_MODE_1 MDRV_PUSE_PWMADC18，
            PAD_PM_GPIO6      PINMUX_FOR_PMADC19_MODE_1 MDRV_PUSE_PWMADC19，
            PAD_PM_ADC00_IN PINMUX_FOR_PMADC20_MODE_1 MDRV_PUSE_PWMADC20，
            PAD_PM_GPIO7     PINMUX_FOR_PMADC21_MODE_1 MDRV_PUSE_PWMADC21，
            PAD_PM_PWM0_OUT    PINMUX_FOR_PM_ADC_INT_MODE_2 MDRV_PUSE_PMPWMADC_INT，

            //non pm adc 2ch
            PAD_PWM_OUT00     PINMUX_FOR_ADC0_MODE_1 MDRV_PUSE_PWMADC22，
            PAD_PWM_OUT01     PINMUX_FOR_ADC1_MODE_1 MDRV_PUSE_PWMADC23，
            PAD_GPIOA_12 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMADC_INT，
            PAD_GPIOA_13 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMOUT_INT；
    [status_u8] 1;

否则通过使能PADMUX驱动，在chipname-xxx-padmux.c文件配置引脚复用功能，该文件位于sc/driver/sysdriver/padmux/hal/chipname/src，只需要在对应的schematic属性添加如下内容中设定:

pad_info_t schematic[] =
{
    //pm adc 22ch
    {PAD_SAR_ADC0_00  PINMUX_FOR_PMADC0_MODE_1 MDRV_PUSE_PWMADC0}，
    {PAD_SAR_ADC0_01 PINMUX_FOR_PMADC1_MODE_1 MDRV_PUSE_PWMADC1}，
    {PAD_SAR_ADC0_02 PINMUX_FOR_PMADC2_MODE_1 MDRV_PUSE_PWMADC2}，
    {PAD_SAR_ADC0_03  PINMUX_FOR_PMADC3_MODE_1 MDRV_PUSE_PWMADC3}，
    {PAD_SAR_ADC0_04 PINMUX_FOR_PMADC4_MODE_1 MDRV_PUSE_PWMADC4}，
    {PAD_SAR_ADC0_05  PINMUX_FOR_PMADC5_MODE_1 MDRV_PUSE_PWMADC5}，
    {PAD_SAR_ADC0_06  PINMUX_FOR_PMADC6_MODE_1 MDRV_PUSE_PWMADC6}，
    {PAD_SAR_ADC0_07  PINMUX_FOR_PMADC7_MODE_1 MDRV_PUSE_PWMADC7}，
    {PAD_SAR_ADC0_08 PINMUX_FOR_PMADC8_MODE_1 MDRV_PUSE_PWMADC8}，
    {PAD_SAR_ADC0_09  PINMUX_FOR_PMADC9_MODE_1 MDRV_PUSE_PWMADC9}，
    {PAD_SAR_ADC0_10 PINMUX_FOR_PMADC10_MODE_1 MDRV_PUSE_PWMADC10}，
    {PAD_SAR_ADC0_11  PINMUX_FOR_PMADC11_MODE_1 MDRV_PUSE_PWMADC11}，
    {PAD_SAR_ADC0_12 PINMUX_FOR_PMADC12_MODE_1 MDRV_PUSE_PWMADC12}，
    {PAD_SAR_ADC0_13  PINMUX_FOR_PMADC13_MODE_1 MDRV_PUSE_PWMADC13}，
    {PAD_SAR_ADC0_14  PINMUX_FOR_PMADC14_MODE_1 MDRV_PUSE_PWMADC14}，
    {PAD_PM_GPIO0   PINMUX_FOR_PMADC15_MODE_1 MDRV_PUSE_PWMADC15}，
    {PAD_PM_GPIO1     PINMUX_FOR_PMADC16_MODE_1 MDRV_PUSE_PWMADC16}，
    {PAD_PM_GPIO2     PINMUX_FOR_PMADC17_MODE_1 MDRV_PUSE_PWMADC17}，
    {PAD_PM_GPIO3     PINMUX_FOR_PMADC18_MODE_1 MDRV_PUSE_PWMADC18}，
    {PAD_PM_GPIO6      PINMUX_FOR_PMADC19_MODE_1 MDRV_PUSE_PWMADC19}，
    {PAD_PM_ADC00_IN PINMUX_FOR_PMADC20_MODE_1 MDRV_PUSE_PWMADC20}，
    {PAD_PM_GPIO7     PINMUX_FOR_PMADC21_MODE_1 MDRV_PUSE_PWMADC21}，
    {PAD_PM_PWM0_OUT    PINMUX_FOR_PM_ADC_INT_MODE_2 MDRV_PUSE_PMPWMADC_INT}，

    //non pm adc 2ch
    {PAD_PWM_OUT00     PINMUX_FOR_ADC0_MODE_1 MDRV_PUSE_PWMADC22}，
    {PAD_PWM_OUT01     PINMUX_FOR_ADC1_MODE_1 MDRV_PUSE_PWMADC23}，
    {PAD_GPIOA_12 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMADC_INT}，
    {PAD_GPIOA_13 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMOUT_INT}，
};

第一列为引脚索引号，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/gpio.h中查询；

第二列为模式定义，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/padmux.h中查询；

第三列为引脚及搭配模式的索引名称，可以在sc/drivers/sysdriver/padmux/drv/pub/drv_puse.h中查询；

5.5. Sample Code¶

demo源码位于sc/driver/sysdriver/saradc/drv/src/drv_adcmp_test.c

其中需要注意dma采样时的调用顺序：drv_adcmp_set_config()->drv_adcmp_register_callback()->drv_adcmp_dma_sample_trigger()->回调函数中调用drv_adcmp_dma_sample_data()

6. API参考¶

头文件位于sc/driver/sysdriver/saradc/drv/pub/drv_adcmp.h

struct adcmp_bound
{
    u8  channel;     //指定adc通道
    u8  bound_en;    //使能阈值监测功能
    u16 lower_bd;    //阈值下限
    u16 upper_bd;    //阈值上限
};

struct adcmp_config
{
    u8  inje_en;     //使能inject序列采样功能
    u8  inje_mod;    //inject序列采样触发方式
    u8  regu_en;     //使能regular序列采样功能
    u8  regu_mod;    //regular序列采样触发方式
    u8  avg_cnt;     //freerun时获取平均值的采样数量
    u32 p_delay;     //inject采样时pwm out p trigger的delay时间
    u32 n_delay;     //inject采样时pwm out n trigger的delay时间
    u16 sample_time; //freerun延长的采样间隔(仅支持coversion下使用)，若sample time = N，最终的采样间隔时间 =  基础采样时间 + 延长采样时间 = （1 / (时钟源 / 16)） + ( N / (时钟源 / 4))
};

typedef s32 (*adcmp_cb_t)(u8 group);

int drv_adcmp_get_ref_vol(u8 group, u32 *voltage);
int drv_adcmp_set_bound(struct adcmp_bound *adcmp_bd, u8 group);
int drv_adcmp_set_config(struct adcmp_config *adcmp_cfg, u8 group);
int drv_adcmp_get_config(struct adcmp_config *adcmp_cfg, u8 group);
int int drv_adcmp_direct_read_ch(u8 group, u8 channel, u16 *value)(u8 group, u8 channel, u16 *value);
int drv_adcmp_direct_read_seq(u8 group, u8 linear_map, u16 *value);
int drv_adcmp_sample_channel(u8 group, u8 channel, u16 *value);
int drv_adcmp_sample_sequence(u8 group, u16 *value);
int drv_adcmp_sample_seq_linear_map(u8 group, u16 *value);
int drv_adcmp_dma_sample_trigger(u8 group);
int drv_adcmp_dma_sample_stop(u8 group);
int drv_adcmp_dma_sample_data(u8 group, u16 *value);
int drv_adcmp_register_callback(u8 group, adcmp_cb_t cb_t);
int drv_adcmp_unregister_callback(u8 group, adcmp_cb_t cb_t);

API名称	功能
drv_adcmp_get_ref_vol	获取当前使用的基准电压
drv_adcmp_set_bound	设定指定通道的阈值
drv_adcmp_set_config	设定采样属性
drv_adcmp_get_config	获取采样属性
drv_adcmp_direct_read_ch	直接获取指定单个通道的外部输入电压数字量，不保证实时性
drv_adcmp_direct_read_seq	在不使能dma时，直接获取regular序列所有通道的外部输入电压数字量，不保证实时性
drv_adcmp_sample_channel	实时获取指定单个通道的外部输入电压数字量
drv_adcmp_sample_sequence	在不使能dma时，实时获取sysdesc指定所有通道的外部输入电压数字量
drv_adcmp_sample_seq_linear_map	在不使能dma时，实时获取sysdesc指定所有通道的外部输入电压数字量，并将通道和数据做线性映射
drv_adcmp_dma_sample_trigger	触发dma模式下的采样功能
drv_adcmp_dma_sample_stop	停止dma模式下的采样功能
drv_adcmp_dma_sample_data	获取dma模式下的采样结果
drv_adcmp_register_callback	注册指定group的回调函数
drv_adcmp_unregister_callback	释放指定group的回调函数和注册时申请的内存

6.1. drv_adcmp_set_bound¶

目的

设定adcmp指定通道的阈值范围

语法

int drv_adcmp_set_bound(struct adcmp_bound *adcmp_bd, u8 group)

参数

参数名称描述

adcmp_bd 用于使能及配置adcmp指定通道的阈值上下限

group 指定adcmp group
返回值

结果描述

成功返回0

失败返回负数

6.2. drv_adcmp_set_config¶

目的

设定adcmp的采样属性

语法

int drv_adcmp_set_config(struct adcmp_config *adcmp_cfg, u8 group)

参数

参数名称描述

adcmp_cfg 配置adcmp的采样属性

group 指定adcmp group
返回值

结果描述

成功返回0

失败返回负数

6.3. drv_adcmp_get_config¶

目的

获取adcmp的采样属性，防止更新参数时其他属性被改变

语法

drv_adcmp_get_config(struct adcmp_config *adcmp_cfg, u8 group)

参数

参数名称描述

adcmp_cfg 获取当前adcmp的采样属性

group 指定adcmp group
返回值

结果描述

成功返回0

失败返回负数

6.4. drv_adcmp_sample_channel¶

目的

获取指定单个通道的外部输入电压数字量

语法

int drv_adcmp_sample_channel(u8 group, u8 channel, u16 *value)

参数

参数名称描述

group 指定adcmp group

channel 指定通道，注意需要是sysdesc中属性regular_ch_u8和inject_ch_u8的成员

value 获取采样结果的指针
返回值

结果描述

成功返回0

失败返回负数

6.5. drv_adcmp_sample_sequence¶

目的

在不使能dma时，获取sysdesc指定所有通道的外部输入电压数字量

语法

int drv_adcmp_sample_sequence(u8 group, u16 *value)

参数

参数名称描述

group 指定adcmp group

value 获取采样结果的指针, 先获取inject_ch_u8指定通道的采样值，后获取regular_ch_u8指定通道的采样值
返回值

结果描述

成功返回0

失败返回负数

6.6. drv_adcmp_dma_sample_trigger¶

目的

触发dma模式下的采样功能

语法

int drv_adcmp_dma_sample_trigger(u8 group)

参数

参数名称描述

group 指定adcmp group
返回值

结果描述

成功返回0

失败返回负数

6.7. drv_adcmp_dma_sample_stop¶

目的

停止dma模式下的采样功能

语法

int drv_adcmp_dma_sample_stop(u8 group)

参数

参数名称描述

group 指定adcmp group
返回值

结果描述

成功返回0

失败返回负数

6.8. drv_adcmp_dma_sample_data¶

目的

获取dma模式下的采样结果，注意每次刷新采样结果都需要先调用drv_adcmp_dma_sample_trigger

语法

int drv_adcmp_dma_sample_data(u8 group, u16 *value)

参数

参数名称描述

group 指定adcmp group

value 获取dma采样结果的指针，先获取inject-ch指定通道的采样值，后获取regular-ch指定通道的采样值
返回值

结果描述

成功返回0

失败返回负数

6.9. drv_adcmp_register_callback¶

目的

注册指定group的回调函数，当dma采样完成后可在回调函数里调用drv_adcmp_dma_sample_data获取采样结果

语法

int drv_adcmp_register_callback(u8 group, adcmp_cb_t cb_t)

参数

参数名称描述

group 指定adcmp group

cb_t 函数指针
返回值

结果描述

成功返回0

失败返回负数

6.10. drv_adcmp_unregister_callback¶

目的

释放指定group的回调函数和注册时申请的内存

语法

int drv_adcmp_unregister_callback(u8 group, adcmp_cb_t cb_t)

参数

参数名称描述

group 指定adcmp group

cb_t 函数指针
返回值

结果描述

成功返回0

失败返回负数

6.11. drv_adcmp_get_ref_vol¶

目的

获取当前使用的基准电压

语法

int drv_adcmp_get_ref_vol(u8 group, u32 *voltage)

参数

参数名称描述

group 指定adcmp group

voltage 基准电压，以mv为单位
返回值

结果描述

成功返回0

失败返回负数

6.12. drv_adcmp_direct_read_ch¶

目的

直接获取指定单个通道的外部输入电压数字量，与drv_adcmp_sample_channel区别在于direct read获取的结果不保证实时性，仅支持对regular序列的通道使用，且触发源不支持sw trigger和external trigger；

硬件方面，regular序列的通道会按照既定顺序轮询采样，使用drv_adcmp_sample_channel会确保是当前周期的采样结果，drv_adcmp_direct_read_ch可能是上一个周期，当前周期，或者下一周期的采样结果(一个采样周期=regular序列通道数量*(1 / 采样频率)，不包括inject序列抢占所需的采样时间)

常用场景一般为使用DMA采集大量数据时，可在DMA采样结束前先获取某个通道的数据

语法

int drv_adcmp_direct_read_ch(u8 group, u8 channel, u16 *value)

参数

参数名称描述

group 指定adcmp group

channel 指定通道，必须是sysdesc中属性regular_ch_u8的成员

value 获取采样结果的指针
返回值

结果描述

成功返回0

失败返回负数
注意事项

第一次使用之前或者每次调用drv_adcmp_set_config之后，都需要先调用一次drv_adcmp_sample_channel or drv_adcmp_dma_sample_trigger触发采样；

如果使用了drv_adcmp_dma_sample_trigger，drv_adcmp_direct_read_ch只能获取DMA采样过程中的通道数据，当DMA采样结束后，drv_adcmp_direct_read_ch拿到的数据不会更新，此时再调用drv_adcmp_sample_channel即可恢复

6.13. drv_adcmp_direct_read_seq¶

目的

在不使能dma时，直接获取regular序列所有通道的外部输入电压数字量，与drv_adcmp_sample_sequence区别在于direct read获取的结果不保证实时性，仅支持对regular序列的通道使用，且触发源不支持sw trigger和external trigger；

硬件方面，regular序列的通道会按照既定顺序轮询采样，使用drv_adcmp_sample_sequence会确保是当前周期的采样结果，drv_adcmp_direct_read_seq可能是上一个周期，当前周期，或者下一周期的采样结果(一个采样周期=regular序列通道数量*(1 / 采样频率)，不包括inject序列抢占所需的采样时间)

常用场景一般为使用DMA采集大量数据时，可在DMA采样结束前先获取整个序列所有通道的数据

语法

int drv_adcmp_direct_read_seq(u8 group, u8 linear_map, u16 *value)

参数

参数名称	描述
group	指定adcmp group
linear_map	0:value的数据排序根据sysdesc中`regular_ch_u8`定义的顺序，1：value的数据按照通道index从小到大排序，比如value[0]=channel 0 adc data
value	获取采样结果的指针, 获取`regular_ch_u8`中所有通道的采样值

返回值

结果描述

成功返回0

失败返回负数
注意事项

第一次使用之前或者每次调用drv_adcmp_set_config之后，都需要先调用一次drv_adcmp_sample_sequence or drv_adcmp_dma_sample_trigger触发采样；

如果使用了drv_adcmp_dma_sample_trigger，drv_adcmp_direct_read_seq只能获取DMA采样过程中的通道数据，当DMA采样结束后，drv_adcmp_direct_read_seq拿到的数据不会更新，此时再调用drv_adcmp_sample_sequence即可恢复

6.14. drv_adcmp_sample_seq_linear_map¶

目的

在不使能dma时，实时获取sysdesc指定所有通道的外部输入电压数字量，并将通道和数据做线性映射

语法

int drv_adcmp_sample_seq_linear_map(u8 group, u16 *value)

参数

参数名称	描述
group	指定adcmp group
value	获取采样结果的指针, value的数据按照通道index从小到大排序，比如value[0] = channel 0 adc data, value[1] = channel 1 adc data

返回值

结果描述

成功返回0

失败返回负数

7. FAQ¶

Q1：SAR ADCMP接口不存在

检查sysdes adcmp节点的status_u8是否为1
检查config是否配置，详见[5.2. Config配置]

Q2：SAR ADCMP采样结果没有与外部电压同步变化

引脚设为GPIO mode进行output high/low的试验，如果无法拉高拉低则有可能是硬件问题
检查采样触发方式是否ready，比如pwm out p需要配置pwm dead time并使能，external trigger需要电平产生变化触发上升沿，尤其是inject序列的触发方式未启动，那么regular序列也无法采样

Q3：SAR ADCMP采样结果以256的倍数变化

当某一ADC通道对应的PIN脚输入电压大于参考电压时，前一个通道的采样会受到干扰，采样结果只能是256的倍数

<adcmp0>
    [reg_u32] 0x200AC00, 0x200AE00, 0x2003C00, 0x2204600, 0x2203E00;
    [interrupts_u32] INT_PM_FIQ_ADCMP;
    [camclk_u16] CAMCLK_pm_pwm_adc;
    [interrupts_en_u8] 0;
    [dma_en_u8] 0;
    [dma_count_u32] 50;
    [clk_level_u8] 0;
    [ref_vol_u32] 1800;
    [regular_method_u8] 0;
    [inject_method_u8] 0;
    [regular_ch_u8] 0 1 2 8 3 9 4 5 6 7 10 11 12 13 14 15 16 17 18 19 20 21;
    [upper_bound_u16] 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF,   0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF, 0xFFFF,0xFFFF, 0xFFFF;
    [lower_bound_u16] 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0;
    [status_u8] 1;

例如上述配置中，[ref_vol_u32]为1.8V，若通道8、通道9的输入电压大于1.8V，则通道2、通道3的采样结果会受到干扰，且只能是256的倍数。

Q4：SAR ADCMP 在超声波场景下DMA采样时获取不到有效数据"

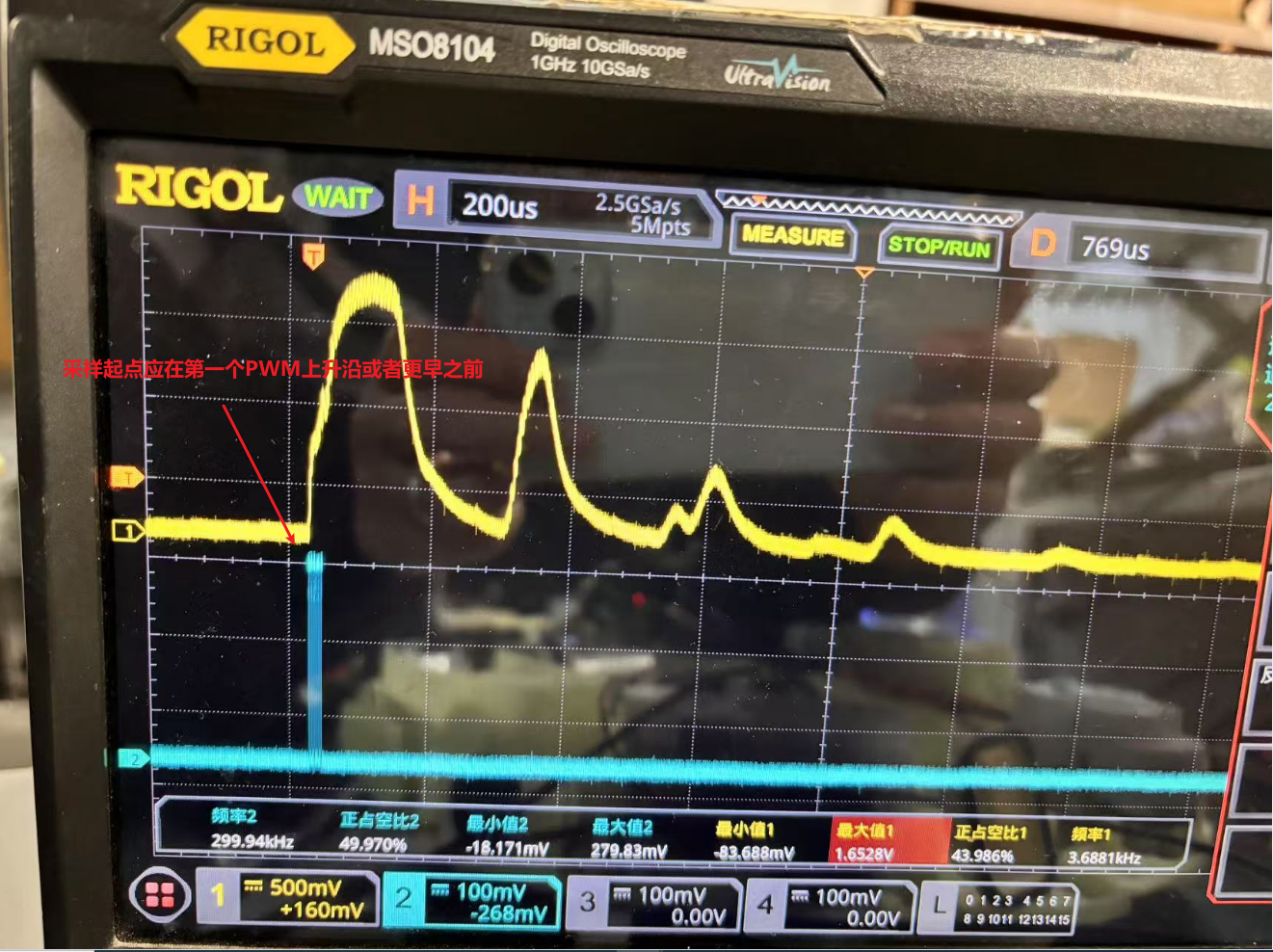

此场景需求输出PWM波形(蓝色)后，电压(黄色)才产生变化；

如果没有报错，仅是采样数据不符合预期，需要查看DMA采样时机与电压变化时机是否匹配；

如果此时使用adcmp0，可以选择pwm_out的触发方式(0~11)，采样起点在第一个PWM波形的上升沿，可以保证同步采完所有ADC数据；

如果此时使用adcmp1，由于没有pwm_out的触发方式，可以选择先trigger采样，然后在控制输出PWM波形，根据采样count控制采样总时长，也可采完所有ADC数据

参数名称	描述
adcmp_bd	用于使能及配置adcmp指定通道的阈值上下限
group	指定adcmp group

参数名称	描述
adcmp_cfg	获取当前adcmp的采样属性
group	指定adcmp group

参数名称	描述
group	指定adcmp group
channel	指定通道，注意需要是sysdesc中属性`regular_ch_u8`和`inject_ch_u8`的成员
value	获取采样结果的指针

结果	描述
成功	返回0
失败	返回负数

结果	描述
成功	返回0
失败	返回负数

结果	描述
成功	返回0
失败	返回负数

结果	描述
成功	返回0
失败	返回负数
