ADCMP使用参考
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 09/06/2024 | |
| 1.1 | 04/10/2025 | |
| 1.2 | 05/15/2025 |
1. 概述¶
逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。
2. 关键字说明¶
-
ADCLP
Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
-
ADCMP
Analog-to-digital converter Medium Precision，中精度(12bit)模数转换器
-
regular/inject
不同的adc通道可以选择按不同的采样顺序加入regular序列或者inject序列，inject序列采样优先级高于regular序列
-
基准电压
用于模数转换计算时使用的参考电压，也是最大量程，若基准电压设定为1.8v，当外部输入电压>=1.8v时，数字量达到最大值4095
3. 功能描述¶
SAR ADCMP采样精度为12bit，硬件设计为2组，下文使用group0和group1区分，其中group0属于pm domain，group1属于nonpm domain
3.1. group0功能描述¶
-
支持22个adc通道采样，可同时使用regular序列及inject序列
-
regular序列最多配置23个adc通道(group0共计22个通道，富余的1个通道可以选择不配置，也可以选择配置为重复的通道)，inject序列最多配置12个adc通道(采样优先级大于regular序列，但非dma模式下不建议与regular序列的通道重合)
-
regular序列支持15种采样触发方式，inject序列支持14种采样触发方式
-
采样频率 = 时钟源 / 16，可选时钟源为24M和12M（采样频率的倒数为硬件上采集一个数据点的时间）
-
支持1.5V、1.8V共计2个档位基准电压
3.2. group1功能描述¶
-
支持2个adc通道采样，且不可同时使用regular序列及inject序列，只能二选一
-
regular序列最多配置23个adc通道(group1共计2个通道，富余的21个通道可以选择不配置，也可以选择配置为重复的通道)，inject序列最多配置12个adc通道(富余的10个通道可以选择不配置，也可以选择配置为重复的通道，但不支持与regular序列同时使用)
-
regular序列支持3种采样触发方式，inject序列支持2种采样触发方式
-
采样频率 = 时钟源 / N，可选时钟源为80M、24M、12M、6M；当采样模式为conversion时, N=15；当采样模式为sequence时, N=16（采样频率的倒数为硬件上采集一个数据点的时间）
-
支持1.8V的基准电压
3.3. 触发方式说明¶
adcmp支持的触发方式汇总：
| NO. | 触发方式 | group0-regular | group0-inject | group1-regular | group1-inject |
|---|---|---|---|---|---|
| 0 | pwm12_out_p | ||||
| 1 | pwm12_out_n | ||||
| 2 | pwm13_out_p | ||||
| 3 | pwm13_out_n | ||||
| 4 | pwm14_out_p | ||||
| 5 | pwm14_out_n | ||||
| 6 | pwm15_out_p | ||||
| 7 | pwm15_out_n | ||||
| 8 | pwm16_out_p | ||||
| 9 | pwm16_out_n | ||||
| 10 | pwm17_out_p | ||||
| 11 | pwm17_out_n | ||||
| 12 | sw trigger | ||||
| 13 | external trigger | ||||
| 14 | freerun |

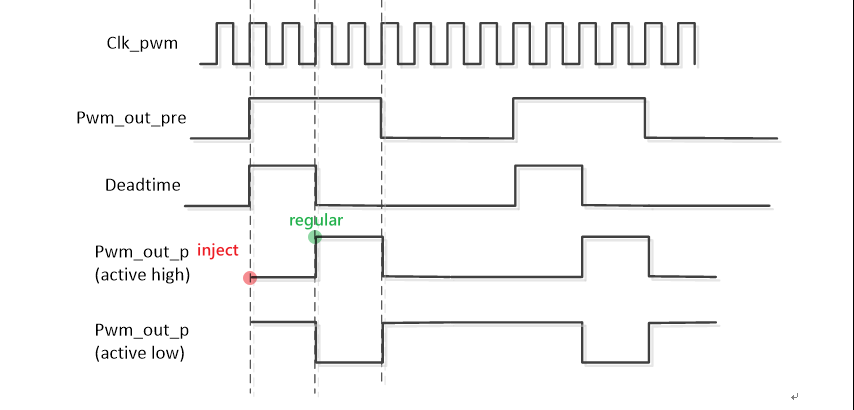

pwm_out_p：基于dead time设定后生成的正向PWM波，regular序列的采样时机是pwm_out_p波形的上升沿，inject序列的采样时机是pwm周期的起点，如图所示：
pwm_out_n：基于dead time设定后生成的反向PWM波，regular序列的采样时机是pwm_out_n波形的上升沿，inject序列的采样时机是pwm周期的起点，如图所示：
sw trigger：通知指令下达至寄存器，一次指令trigger后硬件执行一次采样
external trigger：指定PIN脚，拉低拉高后触发上升沿脉冲后硬件执行一次采样
freerun：不间断采样，采样方法如果是conversion，那么支持采样多个数据并输出平均值，同时可设定采样间隔
3.4. 采样方法说明¶
adcmp采样可选择conversion和sequence两种不同的方法
conversion：每次触发源会触发硬件采样一个通道
- conversion + pwm_out_p触发源：每个pwm周期的上升沿触发一次采样并采集一个通道的数据
- conversion + sw trigger触发源：每执行一次sw trigger，触发一次采样并采集一个通道的数据
- conversion + external trigger触发源：每执行一次external trigger，触发一次采样并采集一个通道的数据
- conversion + freerun触发源：触发一次后进行不间断采样，支持平均采样和设定每个通道的硬件采样间隔
sequence：每次触发源会触发硬件采样一整个序列的所有通道
- sequence + pwm_out_p触发源：每个pwm周期的上升沿触发一次采样并采集一整个序列所有通道的数据
- sequence + sw trigger触发源：每执行一次sw trigger，触发一次采样并采集一整个序列所有通道的数据
- sequence + external trigger触发源：每执行一次external trigger，触发一次采样并采集一整个序列所有通道的数据
- sequence + freerun触发源：触发一次后进行不间断采样，不支持平均采样，也不支持设定每个通道的硬件采样间隔
3.5. 计算说明¶
SAR ADCMP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，
计算公式：电压 = （ 寄存器数值 / 采样精度12bit ）* 基准电压
即如果读到的数值是0x4B0，可得电压为0x4B0/0xFFF *1.8=0.53v左右
4. 硬件连接介绍¶
SAR ADCMP不同group下的不同通道与PAD的对应关系：
| Group0 Channel Index | Pad Name |
|---|---|
| 0 | PAD_SAR_ADC0_00 |
| 1 | PAD_SAR_ADC0_01 |
| 2 | PAD_SAR_ADC0_02 |
| 3 | PAD_SAR_ADC0_03 |
| 4 | PAD_SAR_ADC0_04 |
| 5 | PAD_SAR_ADC0_05 |
| 6 | PAD_SAR_ADC0_06 |
| 7 | PAD_SAR_ADC0_07 |
| 8 | PAD_SAR_ADC0_08 |
| 9 | PAD_SAR_ADC0_09 |
| 10 | PAD_SAR_ADC0_10 |
| 11 | PAD_SAR_ADC0_11 |
| 12 | PAD_SAR_ADC0_12 |
| 13 | PAD_SAR_ADC0_13 |
| 14 | PAD_SAR_ADC0_14 |
| 15 | PAD_SAR_ADC0_11 |
| 16 | PAD_PM_GPIO0 |
| 17 | PAD_PM_GPIO1 |
| 18 | PAD_PM_GPIO3 |
| 19 | PAD_PM_GPIO6 |
| 20 | PAD_PM_ADC00_IN |
| 21 | PAD_PM_GPIO7 |
| Group1 Channel Index | Pad Name |
|---|---|
| 0 | PAD_PWM_OUT00 |
| 1 | PAD_PWM_OUT01 |

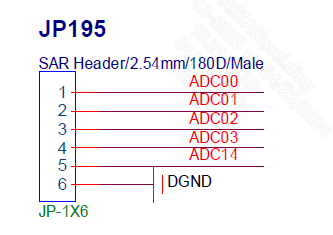

以PAD_SAR_ADC0_00为例，硬件连接时，查看原理图定位引脚位置，将外部电压接入引脚PAD_SAR_ADC0_00，如下图所示：
5. Uboot用法介绍¶
5.1. Uboot Config配置¶

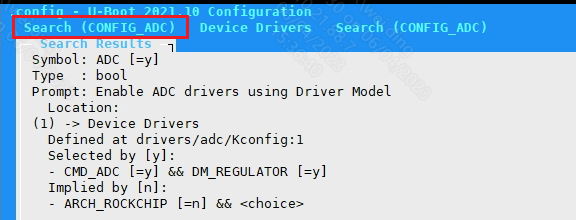

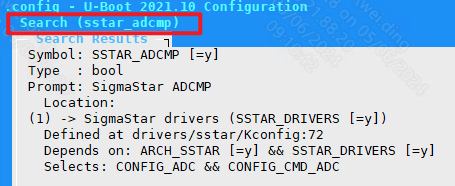

查看Kconfig可以看到支持ADCMP需要配置CONFIG_SSTAR_ADCMLP、CONFIG_ADC、CONFIG_CMD_ADC，其中开启CONFIG_CMD_ADC需要先配置DM_REGULATOR
-
配置CONFIG_SSTAR_ADCMP
-
配置CONFIG_ADC
-

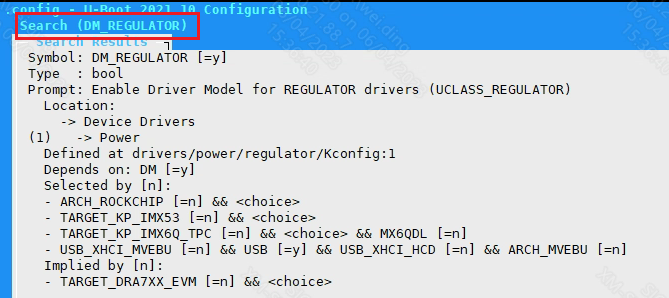

配置DM_REGULATOR
-
配置CONFIG_CMD_ADC
5.2. DTS配置¶
SAR ADCMP的DTS配置只需要在chipname.dtsi中配置如下信息：
adcmp0: adcmp0 {
compatible = "sstar,adcmp";
reg = <0x1F00AC00 0x200>, <0x1F00AE00 0x200>, <0x1F003C00 0x200>,<0x1F204600 0x200>， <0x1F203E00 0x200>;
group = <0>;
//1500mv 1800mv
ref-voltage = <1800>;
//24M 12M
clock-freq = <24000000>;
regular-method = <0>;
inject-method = <0>;
trigger-source = <12 12>; //sw trigger
regular-ch = <0 1 2 3 4 5 6 7 8 9 10 11>;
inject-ch = <12 13 14 15 16 17 18 19 20 21>;
status = "okay";
};
adcmp1: adcmp1 {
compatible = "sstar,adcmp";
reg = <0x1F203600 0x200>, <0x1F203A00 0x200>, <0x1F200E00 0x200>, <0x1F204600 0x200>， <0x1F203E00 0x200>;
group = <1>;
//1800mv
ref-voltage = <1800>;
//24M 12M 6M 80M
clock-freq = <80000000>;
regular-method = <0>;
inject-method = <0>;
trigger-source = <12>; //sw trigger
regular-ch = <0 1>;
status = "okay";
};
SAR ADCMP DTS配置说明：
| 属性 | 描述 | 设定值 | 备注 |
|---|---|---|---|
| compatible | 匹配驱动进行注册 | "sstar,adcmp" | 禁止修改 |
| reg | 设定寄存器bank地址 | 禁止修改 | |
| group | 设定group | 0、1 | 禁止修改 |
| ref-voltage | 设定基准电压挡位 | 以mv为单位，group0可选1500、1800，group1只能设定1800 | 可根据需要修改 |
| clock-freq | 设定时钟频率 | 可切换时钟频率变更采样时间，group0可选24M、12M，group1可选024M、12M、6M、80M | 可根据需要修改 |
| regular-method | 设定regular序列的采样模式 | 0:conversion, 1:sequence | 可根据需要修改 |
| inject-method | 设定inject序列的采样模式 | 0:conversion, 1:sequence | 可根据需要修改 |
| trigger-source | 设定regular序列和inject序列的采样触发源 | 参数可参考触发方式说明 | 禁止修改 |
| regular-ch | 设定regular序列的adc采样通道 | 最多设定23个adc通道，按照采样顺序从左至右排列 | 可根据需要修改 |
| inject-ch | 设定inject序列的adc采样通道 | 最多设定12个adc通道，按照采样顺序从左至右排列 | 可根据需要修改 |
| status | 选择是否使能驱动 | "okay" or "disable" | 可根据需要修改 |
5.3. Uboot cmd参数说明及使用实例¶
-

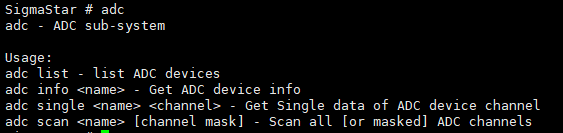

命令行输入adc
-

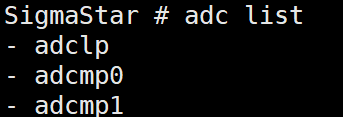

adc list → 可查看sar adcmp是否有绑定
-
adc info adcmp0 → 可查看adcmp0支持的channel数量及data精度

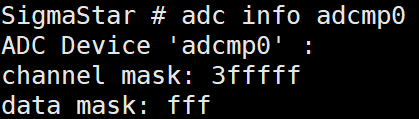

如下图，adcmp0支持的channel数量为22(注意区分mask为0x3fffff)，最大data值为0xfff
-
adc single adcmp0 [channel] → 可查看adcmp0具体某个channel的data
如下图，channel 0的数值为1252
根据公式：电压 = (data / 0xfff)* 基准电压
此时电压为1252 / 4095 * 1.8 V = 0.550V
-

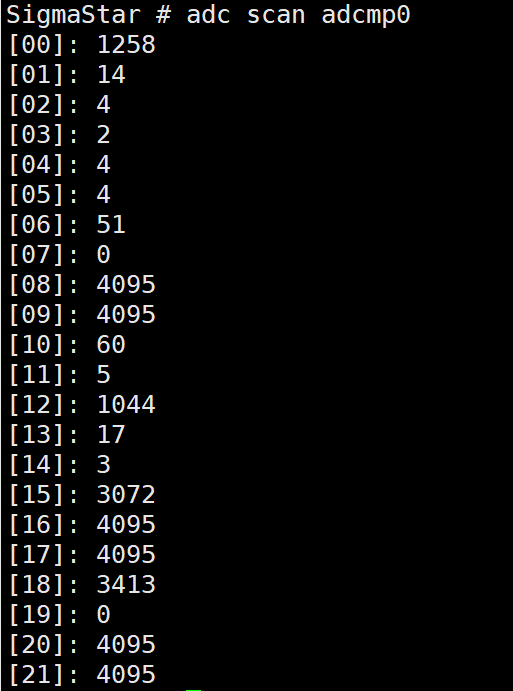

adc scan adcmp0 [channel mask] → 可查看多个channel的data
adc scan adcmp0 ：查看所有channel的data
adc scan adcmp0 0x3：查看adcmp0 channel 0和channel 1的data
6. Kernel用法介绍¶
6.1. Kernel Config配置¶
SAR ADCMP关联的驱动模块Config：
-
CONFIG_IIO
-
CONFIG_IRQ_WORK
-
CONFIG_IIO_BUFFER
-
CONFIG_IIO_TRIGGER
-
CONFIG_IIO_TRIGGERED_BUFFER
SAR ADCMP驱动enable需要选择如下配置：
Device Drivers --->
[*] Sstar SoC platform drivers --->
<*> Sstar ADCMP driver
6.2. DTS配置¶
SAR ADCMP的DTS配置只需要在chipname.dtsi中配置如下信息：
adcmp0: adcmp@1f00ac00 {
compatible = "sstar,adcmp";
reg = <0x0 0x1F00AC00 0x0 0x200>, <0x0 0x1F00AE00 0x0 0x200>, <0x0 0x1F003C00 0x0 0x200>, <0x0 0x1F204600 0x0 0x200>, <0x0 0x1F203E00 0x0 0x200>;
clocks = <&CLK_pm_pwm_adc>;
interrupt-parent = <&sstar_pm_main_intc>;
interrupts = <INT_PMSLEEP_FIQ_ADC>;
interrupts-enable;
group = <0>;
//dma-enable;
//dma-count = <50>;
ref-voltage = <1800>;//1.5V 1.8V
//0:24M 1:12M
clk-select = <0>;
regular-method = <0>;
inject-method = <0>;
regular-ch = <0 1 2 3 4 5 6 7 8 9 10 11>;
inject-ch = <12 13 14 15 16 17 18 19 20 21>;
upper-bound = <0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF
0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF>;
lower-bound = <0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0>;
status = "okay";
};
adcmp1: adcmp@1f203600 {
compatible = "sstar,adcmp";
reg = <0x0 0x1F203600 0x0 0x200>, <0x0 0x1F203A00 0x0 0x200>, <0x0 0x1F200E00 0x0 0x200>, <0x0 0x1F204600 0x0 0x200>, <0x0 0x1F203E00 0x0 0x200>;
clocks = <&CLK_pwm_adc>;
interrupts = <GIC_SPI INT_FIQ_ADCMP IRQ_TYPE_LEVEL_HIGH>;
interrupts-enable;
group = <1>;
//dma-enable;
//dma-count = <50>;
ref-voltage = <1800>; //only support 1.8V
//0->24M, 1->12M, 2->6M, 3->80M
clk-select = <3>;
regular-method = <0>;
inject-method = <0>;
regular-ch = <0 1>;
upper-bound = <0xFFFF 0xFFFF>;
lower-bound = <0 0>;
status = "okay";
};
| 属性 | 描述 | 设定值 | 备注 |
|---|---|---|---|
| compatible | 匹配驱动进行注册 | "sstar,adcmp" | 禁止修改 |
| interrupt-parent | 绑定中断控制器 | &sstar_pm_main_intc | 禁止修改 |
| interrupts | 绑定中断号 | INT_PMSLEEP_FIQ_ADC & INT_FIQ_ADCMP | 禁止修改 |
| interrupts-enable | 使能中断 | bool，不配置即disable | 可根据需要修改 |
| reg | 设定寄存器bank地址 | 禁止修改 | |
| clocks | 设定时钟源 | CLK_pm_pwm_adc & CLK_pwm_adc | 禁止修改 |
| group | 设定group | 0、1 | 禁止修改 |
| dma-enable | 使能dma | bool，不配置即disable，使用dma需要先使能中断 | 可根据需要修改 |
| dma-count | dma采样数量 | 必须是偶数 | 可根据需要修改 |
| ref-voltage | 设定基准电压挡位 | 以mv为单位，group0可选1500、1800，group1只能设定1800 | 可根据需要修改 |
| clk-select | 设定时钟源 | 可切换时钟源变更采样时间，group0可选0->24M、1->12M，group1可选0->24M、1->12M、2->6M、3->80M | 可根据需要修改 |
| regular-method | 设定regular序列的采样模式 | 0:conversion, 1:sequence | 可根据需要修改 |
| inject-method | 设定inject序列的采样模式 | 0:conversion, 1:sequence | 可根据需要修改 |
| regular-ch | 设定regular序列的adc采样通道 | 最多设定23个adc通道，按照采样顺序从左至右排列 | 可根据需要修改 |
| inject-ch | 设定inject序列的adc采样通道 | 最多设定12个adc通道，按照采样顺序从左至右排列 | 可根据需要修改 |
| upper-bound | 设定阈值上限电压 | 0~0xFFFF | 可根据需要修改 |
| lower-bound | 设定阈值下限电压 | 0~0xFFFF | 可根据需要修改 |
| status | 是否使能驱动 | "ok" or "disable" | 可根据需要修改 |
以DMA采样功能举例，若按照如下DTS配置：
adcmp0: adcmp@1f00ac00 {
......
interrupt-parent = <&sstar_pm_main_intc>;
interrupts = <INT_PMSLEEP_FIQ_ADC>;
interrupts-enable; //DMA功能必须使能中断
group = <0>;
dma-enable; //使能DMA
dma-count = <200>; //每次触发采样，会连续采集200个ADC数据
ref-voltage = <1800>;//1.5V 1.8V
//0:24M 1:12M
clk-select = <0>;
regular-method = <0>;
inject-method = <0>;
regular-ch = <0 1 2 3 4 5>;
inject-ch = <12 13 14 15>;
......
};
影响DMA采样结果的配置如下：
clk-select = <0>：采样频率 = 24M / 16 = 1.5M hz，因此每个ADC数据的采样间隔 = 1000000000 / 1.5M = 667ns
dma-count = <200>：每次DMA触发后采集200个ADC数据，因此每次DMA触发后硬件采样的总时间为667ns * 200 = 133400ns
regular-ch = <0 1 2 3 4 5>， inject-ch = <12 13 14 15>：采集的200个数据中包含了channel0、1、2、3、4、5、12、13、14、15的ADC数据，
由于inject序列优先级更高，因此采样结果按照channel 12 -> channel 13 -> channel 14 -> channel 15 -> channel 0 -> channel 1 -> channel 2 -> channel 3 -> channel 4 -> channel 5....顺序排列
adcmp1: adcmp@1f203600 {
......
interrupts = <GIC_SPI INT_FIQ_ADCMP IRQ_TYPE_LEVEL_HIGH>;
interrupts-enable; //DMA功能必须使能中断
group = <1>;
dma-enable; //使能DMA
dma-count = <400>; //每次触发采样，会连续采集400个ADC数据
ref-voltage = <1800>; //only support 1.8V
//0->24M, 1->12M, 2->6M, 3->80M
clk-select = <3>;
regular-method = <1>;
inject-method = <1>;
regular-ch = <0 1>;
......
};
影响DMA采样结果的配置如下：
clk-select = <3>，regular-method = <1>：采样频率 = 80M / 16 = 5M hz （如果regular-method = <0>， 那么采样频率 = 80M / 15 = 5.33M hz） ，因此每个ADC数据的采样间隔 = 1000000000 / 5M = 200ns
dma-count = <400>：每次DMA触发后采集400个ADC数据，因此每次DMA触发后硬件采样的总时间为200ns * 400 = 80000ns
regular-ch = <0 1>：采集的400个数据中包含了channel0和channle1的ADC数值，按照channel 0 -> channel 1 -> channel 0 -> channel 1 -> ....顺序排列
6.3. Padmux配置¶
adcmp的padmux配置需要根据选择的引脚在对应的arch/arm64/boot/dts/sstar/chipname-xxx-padmux.dtsi中加入如下所示的代码：
//pm adc 22ch <PAD_SAR_ADC0_00 PINMUX_FOR_PMADC0_MODE_1 MDRV_PUSE_PWMADC0>, <PAD_SAR_ADC0_01 PINMUX_FOR_PMADC1_MODE_1 MDRV_PUSE_PWMADC1>, <PAD_SAR_ADC0_02 PINMUX_FOR_PMADC2_MODE_1 MDRV_PUSE_PWMADC2>, <PAD_SAR_ADC0_03 PINMUX_FOR_PMADC3_MODE_1 MDRV_PUSE_PWMADC3>, <PAD_SAR_ADC0_04 PINMUX_FOR_PMADC4_MODE_1 MDRV_PUSE_PWMADC4>, <PAD_SAR_ADC0_05 PINMUX_FOR_PMADC5_MODE_1 MDRV_PUSE_PWMADC5>, <PAD_SAR_ADC0_06 PINMUX_FOR_PMADC6_MODE_1 MDRV_PUSE_PWMADC6>, <PAD_SAR_ADC0_07 PINMUX_FOR_PMADC7_MODE_1 MDRV_PUSE_PWMADC7>, <PAD_SAR_ADC0_08 PINMUX_FOR_PMADC8_MODE_1 MDRV_PUSE_PWMADC8>, <PAD_SAR_ADC0_09 PINMUX_FOR_PMADC9_MODE_1 MDRV_PUSE_PWMADC9>, <PAD_SAR_ADC0_10 PINMUX_FOR_PMADC10_MODE_1 MDRV_PUSE_PWMADC10>, <PAD_SAR_ADC0_11 PINMUX_FOR_PMADC11_MODE_1 MDRV_PUSE_PWMADC11>, <PAD_SAR_ADC0_12 PINMUX_FOR_PMADC12_MODE_1 MDRV_PUSE_PWMADC12>, <PAD_SAR_ADC0_13 PINMUX_FOR_PMADC13_MODE_1 MDRV_PUSE_PWMADC13>, <PAD_SAR_ADC0_14 PINMUX_FOR_PMADC14_MODE_1 MDRV_PUSE_PWMADC14>, <PAD_PM_GPIO0 PINMUX_FOR_PMADC15_MODE_1 MDRV_PUSE_PWMADC15>, <PAD_PM_GPIO1 PINMUX_FOR_PMADC16_MODE_1 MDRV_PUSE_PWMADC16>, <PAD_PM_GPIO2 PINMUX_FOR_PMADC17_MODE_1 MDRV_PUSE_PWMADC17>, <PAD_PM_GPIO3 PINMUX_FOR_PMADC18_MODE_1 MDRV_PUSE_PWMADC18>, <PAD_PM_GPIO6 PINMUX_FOR_PMADC19_MODE_1 MDRV_PUSE_PWMADC19>, <PAD_PM_ADC00_IN PINMUX_FOR_PMADC20_MODE_1 MDRV_PUSE_PWMADC20>, <PAD_PM_GPIO7 PINMUX_FOR_PMADC21_MODE_1 MDRV_PUSE_PWMADC21>, <PAD_PM_PWM0_OUT PINMUX_FOR_PM_ADC_INT_MODE_2 MDRV_PUSE_PMPWMADC_INT>, //non pm adc 2ch <PAD_PWM_OUT00 PINMUX_FOR_ADC0_MODE_1 MDRV_PUSE_PWMADC22>, <PAD_PWM_OUT01 PINMUX_FOR_ADC1_MODE_1 MDRV_PUSE_PWMADC23>, <PAD_GPIOA_12 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMADC_INT>, <PAD_GPIOA_13 PINMUX_FOR_PWM_INT_MODE_1 MDRV_PUSE_PWMOUT_INT>,
第一列为引脚索引号，可以在drivers/sstar/inlcude/{chipname}/gpio.h中查到；
第二列为模式定义，在drivers/sstar/gpio/{chipname}/hal_pinmux.c中hal_gpio_st_padmux_info数组里罗列了所有引脚的复用关系，可用于查询该引脚支持哪些复用功能；
第三列为引脚及搭配模式的索引名称，可在drivers/sstar/include/drv_puse.h里查询。
6.4. 模块使用介绍¶
6.4.1. SYSFS接口¶
各文件接口的使用介绍：
| 名称 | 描述 | 参数 | 备注 |
|---|---|---|---|
| regular | 设定regular序列的采样触发方式及使能 | echo [trigger mode] [enable]> regular | trigger mode的参数可参考触发方式说明 |
| inject | 设定inject序列的采样触发方式及使能 | echo [trigger mode] [enable]> inject | trigger mode的参数可参考触发方式说明 |
| threshold | 电压的上下限设定 | echo [adc channel] [upper] [lower]> threshold | 采样的结果超出阈值范围会触发中断，但需要主动执行cat data |
| trig_delay | inject序列采样时可设置delay时间 | echo [p_delay] [n_delay]> trig_delay | 以count传参，delay时长为pwm source clock * count |
| freerun | 使能freerun触发模式并设定单通道的平均采样次数和延长采样间隔时间 | echo [average count] [sample time] > freerun | average count->单通道的平均采样次数，sample time->延长采样间隔（仅支持conversion下使用），若sample time = N，最终的采样间隔时间 = 基础采样时间 + 延长采样时间 = （1 / (时钟源 / 16)） + ( N / (时钟源 / 4)) |
| data | 获取adc采样值 | echo [adc channel] > data;cat data | 不支持dma使能后获取data |
| data_list | 获取adc所有通道的采样值 | cat data | 先按照DTS里inject-ch定义的通道顺序显示，再按照DTS里regular-ch定义的通道顺序显示，不支持dma使能后获取data |
请注意：采样的触发方式如果使用0~11，需要先设置对应的pwm dead time，以0：pwm12_out_p为例
1. #设定pwm dead time，跳转到pwm12路径 2. cd sys/class/sstar/pwm/group3/pwm12 3. 4. #设置参数输出1000HZ，50%占空比，极性normal的波形，dead time生效前必须先设定pwm波形 5. echo 1000000 > period 6. echo 500000 > duty 7. echo normal > polarity 8. echo 1 > enable 9. 10. #设定pwm12的dead time，最终产生1000HZ，占空比分别为45%的正向波形和46%的反向波形 11. echo 50000 40000 > ddt 12. echo 1 > ddt_en 13. 14. #跳转到adcmp0路径 15. cd sys/class/sstar/adcmp0/ 16. 17. #设置regular及inject采样触发方式 18. echo 0 1 > regular 19. echo 0 1 > inject 20. echo 0 > data 21. cat data 22. ......
6.4.2. IOCTL使用方法¶
头文件<drv_adcmp.h>位于kernel/driver/sstar/sar目录下，
-
IOCTL_ADCMP_SET_BOUND
设定adcmp的阈值范围
-
IOCTL_ADCMP_SET_CONFIG
设定adcmp的采样属性
-
IOCTL_ADCMP_GET_CONFIG
获取当前adcmp的采样属性
-
IOCTL_ADCMP_CHANNEL_READ
获取当前adcmp中某个通道的采样结果
-
IOCTL_ADCMP_SEQUENCE_READ
获取DTS定义的所有通道的采样结果，先获取
inject-ch指定通道的采样值，后获取regular-ch指定通道的采样值
struct adcmp_bound
{
u8 channel; //指定adc通道
u8 bound_en; //使能阈值监测功能
u16 lower_bd; //阈值下限
u16 upper_bd; //阈值上限
};
struct adcmp_config
{
u8 inje_en; //使能inject序列采样功能
u8 inje_mod; //inject序列采样触发方式
u8 regu_en; //使能regular序列采样功能
u8 regu_mod; //regular序列采样触发方式
u8 avg_cnt; //freerun时获取平均值的采样数量
u32 p_delay; //inject采样时pwm out p trigger的delay时间
u32 n_delay; //inject采样时pwm out n trigger的delay时间
u16 sample_time; //freerun延长的采样间隔(仅支持coversion下使用)，若sample time = N，最终的采样间隔时间 = 基础采样时间 + 延长采样时间 = （1 / (时钟源 / 16)） + ( N / (时钟源 / 4))
};
struct adcmp_info
{
u16 ch_data; //变量channel指定通道的采样数值
u8 channel; //指定adc通道
u16 *seq_data; //承载DTS指定所有通道的采样数值
};
#define ADCMP_IOC_MAXNR 5
#define ADCMP_IOC_MAGIC 'a'
#define IOCTL_ADCMP_SET_BOUND _IO(ADCMP_IOC_MAGIC, 0)
#define IOCTL_ADCMP_SET_CONFIG _IO(ADCMP_IOC_MAGIC, 1)
#define IOCTL_ADCMP_GET_CONFIG _IO(ADCMP_IOC_MAGIC, 2)
#define IOCTL_ADCMP_CHANNEL_READ _IO(ADCMP_IOC_MAGIC, 3)
#define IOCTL_ADCMP_SEQUENCE_READ _IO(ADCMP_IOC_MAGIC, 4)
6.5. Sample Code¶
6.5.1. Ioctl¶
源码位于kernel/driver/sstar/sar/ut/ut_adcmp.c
#include <fcntl.h>
#include <stdio.h>
#include <errno.h>
#include <signal.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <sys/stat.h>
#include <sys/ioctl.h>
#include <sys/types.h>
#include <drv_adcmp.h>
#define ADCMP_DMA_COUNT 50
#define ADCMP_CHAN_COUNT 24
void sample_warn(int num)
{
printf("adcmp data exceeding the threshold\n");
}
int main(int argc, char **argv)
{
int i;
int fd;
int ret;
char cmd;
int flags;
u8 group;
u32 count;
u8 dma_en;
u8 channel;
u8 regu_mod;
u8 inje_mod;
char path[64];
struct adcmp_info info;
struct adcmp_bound adcmp_bd;
struct adcmp_config adcmp_cfg;
if ((argc != 5) && (argc != 6))
{
printf("format: ut_adcmp <once> [group] [channel] [regu_mode] [inje_mode]\n");
printf("format: ut_adcmp <scan> [group] [dma_en] [regu_mode] [inje_mode]\n");
return -1;
}
if (!strcmp(argv[1], "once"))
{
if (argc != 6)
{
printf("format: ut_adcmp <once> [group] [channel] [regu_mode] [inje_mode]\n");
return -1;
}
group = atoi(argv[2]);
channel = atoi(argv[3]);
regu_mod = atoi(argv[4]);
inje_mod = atoi(argv[5]);
snprintf(path, sizeof(path), "/dev/adcmp%hhu", group);
fd = open((const char *)(char *)path, O_RDWR);
if (fd < 0)
{
printf("open device fail\n");
return -1;
}
signal(SIGIO, sample_warn);
fcntl(fd, F_SETOWN, getpid());
flags = fcntl(fd, F_GETFL);
fcntl(fd, F_SETFL, flags | FASYNC);
adcmp_bd.channel = channel;
adcmp_bd.bound_en = 1;
adcmp_bd.upper_bd = 2000;
adcmp_bd.lower_bd = 1000;
ret = ioctl(fd, IOCTL_ADCMP_SET_BOUND, &adcmp_bd);
if (ret)
{
printf("adcmp set bound fail\n");
return ret;
}
adcmp_cfg.inje_en = 1;
adcmp_cfg.inje_mod = inje_mod;
adcmp_cfg.p_delay = 1000;
adcmp_cfg.n_delay = 1000;
adcmp_cfg.regu_en = 1;
adcmp_cfg.regu_mod = regu_mod;
adcmp_cfg.avg_cnt = 3;
adcmp_cfg.sample_time = 15;
ret = ioctl(fd, IOCTL_ADCMP_SET_CONFIG, &adcmp_cfg);
if (ret)
{
printf("adcmp set config fail\n");
return ret;
}
info.channel = channel;
while (1)
{
cmd = getchar();
if (cmd == 'q' || cmd == 'Q')
{
break;
}
ret = ioctl(fd, IOCTL_ADCMP_CHANNEL_READ, &info);
if (ret)
{
printf("adcmp channel read fail\n");
return ret;
}
printf("adcmp%hhu channel[%hhu] data[%hu]\n", group, info.channel, info.ch_data);
}
}
else if (!strcmp(argv[1], "scan"))
{
if (argc != 6)
{
printf("format: ut_adcmp <scan> [group] [dma_en] [regu_mode] [inje_mode]\n");
return -1;
}
group = atoi(argv[2]);
dma_en = atoi(argv[3]);
regu_mod = atoi(argv[4]);
inje_mod = atoi(argv[5]);
snprintf(path, sizeof(path), "/dev/adcmp%hhu", group);
fd = open((const char *)(char *)path, O_RDWR);
if (fd < 0)
{
printf("open device fail\n");
return -1;
}
adcmp_cfg.inje_en = 1;
adcmp_cfg.inje_mod = inje_mod;
adcmp_cfg.p_delay = 0;
adcmp_cfg.n_delay = 0;
adcmp_cfg.regu_en = 1;
adcmp_cfg.regu_mod = regu_mod;
adcmp_cfg.avg_cnt = 0;
adcmp_cfg.sample_time = 0;
ret = ioctl(fd, IOCTL_ADCMP_SET_CONFIG, &adcmp_cfg);
if (ret)
{
printf("adcmp set config fail\n");
return ret;
}
info.dma_en = dma_en;
if (info.dma_en)
count = ADCMP_DMA_COUNT;
else
count = ADCMP_CHAN_COUNT;
info.seq_data = (unsigned short *)malloc(count * sizeof(unsigned short));
while (1)
{
cmd = getchar();
if (cmd == 'q' || cmd == 'Q')
{
free(info.seq_data);
break;
}
ret = ioctl(fd, IOCTL_ADCMP_SEQUENCE_READ, &info);
if (ret)
{
printf("adcmp scan read fail\n");
return ret;
}
for (i = 0; i < count; i++)
{
printf("adcmp%hhu sequence data[%hu]\n", group, info.seq_data[i]);
}
}
}
else
{
printf("format: ut_adcmp <once>\n");
printf("format: ut_adcmp <scan>\n");
return -1;
}
close(fd);
return 0;
}
6.5.2. Kernel Mode¶
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/moduleparam.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/list.h>
#include <drv_adcmp.h>
#include <linux/slab.h>
#define ADCMP_DMA_ENABLE 1
#define ADCMP_DMA_TRIG 10
#define ADCMP_DMA_COUNT 24
ushort adcmp_bus = 0;
module_param(adcmp_bus, ushort, S_IRUSR | S_IWUSR | S_IRGRP | S_IWGRP);
MODULE_PARM_DESC(adcmp_bus, "adcmp bus");
ushort adcmp_ch = 0;
module_param(adcmp_ch, ushort, S_IRUSR | S_IWUSR | S_IRGRP | S_IWGRP);
MODULE_PARM_DESC(adcmp_ch, "adcmp channel");
static adcmp_cb_t cb_t;
static u8 adcmp_dma_trig = 0;
int adcmp_get_data(u8 group)
{
u8 i;
int ret = 0;
u16 count = 0;
u16 *seq_data = NULL;
count = ADCMP_DMA_COUNT;
seq_data = CamOsMemAlloc(count * sizeof(u16));
printk("sample dma data count%hhu\n", adcmp_dma_trig);
ret = sstar_adcmp_dma_sample_data(group, seq_data);
if (ret)
return ret;
for (i = 0; i < count; i++)
{
printk("index[%hhu] data is[%hu]\n", i, seq_data[i]);
}
CamOsMemRelease(seq_data);
adcmp_dma_trig++;
if (adcmp_dma_trig != ADCMP_DMA_TRIG)
{
ret = sstar_adcmp_dma_sample_trigger(group);
if (ret)
return ret;
}
else
{
ret = sstar_adcmp_dma_sample_stop(group);
if (ret)
return ret;
adcmp_dma_trig = 0;
}
return 0;
}
static int __init adcmp_test_init(void)
{
u8 i = 0;
int ret = 0;
u8 dma = 0;
u16 value = 0;
u16 *seq_data = NULL;
struct adcmp_config adcmp_cfg= {0};
adcmp_cfg.inje_en = 1;
adcmp_cfg.inje_mod = 12;
adcmp_cfg.p_delay = 0;
adcmp_cfg.n_delay = 0;
adcmp_cfg.regu_en = 1;
adcmp_cfg.regu_mod = 14;
adcmp_cfg.avg_cnt = 0;
adcmp_cfg.sample_time = 0;
printk("adcmp%hu set config\n", adcmp_bus);
ret = sstar_adcmp_set_config(&adcmp_cfg, adcmp_bus);
if (ret)
{
printk("adcmp%hu config fail\n", adcmp_bus);
return ret;
}
dma = ADCMP_DMA_ENABLE;
if (!dma)
{
printk("adcmp%hu sample channel\n", adcmp_bus);
ret = sstar_adcmp_sample_channel(adcmp_bus, adcmp_ch, &value);
if (ret)
{
printk("adcmp%hu ch%hu sample fail\n", adcmp_bus, adcmp_ch);
return ret;
}
printk("ch%hu value[%hu]\n", adcmp_ch, value);
seq_data = (unsigned short *)kmalloc(ADCMP_DMA_COUNT * sizeof(unsigned short), GFP_KERNEL);
ret = sstar_adcmp_sample_sequence(adcmp_bus, seq_data);
if (ret)
{
printk("adcmp%hu sequence sample fail\n", adcmp_bus);
return ret;
}
for (i = 0; i < ADCMP_DMA_COUNT; i++)
{
printk("index%hhu sequence data[%hu]\n", i, seq_data[i]);
}
kfree(seq_data);
}
else
{
cb_t = adcmp_get_data;
ret = sstar_adcmp_register_callback(adcmp_bus, cb_t);
if (ret)
{
printk("adcmp%hu register callback fail\n", adcmp_bus);
return ret;
}
ret = sstar_adcmp_dma_sample_trigger(adcmp_bus);
if (ret)
{
printk("adcmp%hu register callback fail\n", adcmp_bus);
return ret;
}
}
return 0;
}
static void __exit adcmp_test_exit(void)
{
u8 dma;
dma = ADCMP_DMA_ENABLE;
if (dma)
{
sstar_adcmp_dma_sample_stop(adcmp_bus);
sstar_adcmp_unregister_callback(adcmp_bus, cb_t);
}
}
module_init(adcmp_test_init);
module_exit(adcmp_test_exit);
7. API参考¶
头文件<drv_adcmp.h>位于kernel/driver/sstar/sar目录下，
#ifdef __KERNEL__ typedef s32 (*adcmp_cb_t)(u8 group); int sstar_adcmp_get_ref_vol(u8 group, u32 *voltage); int sstar_adcmp_direct_read_ch(u8 group, u8 channel, u16 *value); int sstar_adcmp_direct_read_seq(u8 group, u8 linear_map, u16 *value); int sstar_adcmp_sample_channel(u8 group, u8 channel, u16 *value); int sstar_adcmp_sample_sequence(u8 group, u16 *value); int sstar_adcmp_sample_seq_linear_map(u8 group, u16 *value); int sstar_adcmp_set_bound(struct adcmp_bound *adcmp_bd, u8 group); int sstar_adcmp_set_config(struct adcmp_config *adcmp_cfg, u8 group); int sstar_adcmp_get_config(struct adcmp_config *adcmp_cfg, u8 group); int sstar_adcmp_dma_sample_trigger(u8 group); int sstar_adcmp_dma_sample_stop(u8 group); int sstar_adcmp_dma_sample_data(u8 group, u16 *value); int sstar_adcmp_register_callback(u8 group, adcmp_cb_t cb_t); int sstar_adcmp_unregister_callback(u8 group, adcmp_cb_t cb_t); #endif
| API名称 | 功能 |
|---|---|
| sstar_adcmp_get_ref_vol | 获取当前使用的基准电压 |
| sstar_adcmp_direct_read_ch | 直接获取指定单个通道的外部输入电压数字量，不保证实时性 |
| sstar_adcmp_direct_read_seq | 在不使能dma时，直接获取regular序列所有通道的外部输入电压数字量，不保证实时性 |
| sstar_adcmp_sample_channel | 获取指定单个通道的外部输入电压数字量 |
| sstar_adcmp_sample_sequence | 在不使能dma时，获取DTS指定所有通道的外部输入电压数字量 |
| sstar_adcmp_sample_seq_linear_map | 在不使能dma时，实时获取sysdesc指定所有通道的外部输入电压数字量，并将通道和数据做线性映射 |
| sstar_adcmp_set_bound | 设定指定通道的阈值 |
| sstar_adcmp_set_config | 设定采样属性 |
| sstar_adcmp_get_config | 获取采样属性 |
| sstar_adcmp_dma_sample_trigger | 触发dma模式下的采样功能 |
| sstar_adcmp_dma_sample_stop | 停止dma模式下的采样功能 |
| sstar_adcmp_dma_sample_data | 获取dma模式下的采样结果 |
| sstar_adcmp_register_callback | 注册指定group的回调函数 |
| sstar_adcmp_unregister_callback | 释放指定group的回调函数和注册时申请的内存 |
API详细说明：
sstar_adcmp_sample_channel
-
目的
获取指定单个通道的外部输入电压数字量
-
语法
int sstar_adcmp_sample_channel(u8 group, u8 channel, u16 *value)
-
参数
参数名称 描述 group 0或1 channel 指定通道，注意需要是DTS中属性 regular-ch和inject-ch的成员value 获取采样结果的指针地址 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_sample_sequence
-
目的
在不使能dma时，获取DTS指定所有通道的外部输入电压数字量
-
语法
int sstar_adcmp_sample_sequence(u8 group, u16 *value)
-
参数
参数名称 描述 group 0或1 value 获取采样结果的指针地址，先获取 inject-ch指定通道的采样值，后获取regular-ch指定通道的采样值 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_set_bound
-
目的
设定指定通道的阈值
-
语法
int sstar_adcmp_set_bound(struct adcmp_bound *adcmp_bd, u8 group)
-
参数
参数名称 描述 adcmp_bd 阈值配置 group 0或1 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_set_config
-
目的
设定采样属性
-
语法
int sstar_adcmp_set_config(struct adcmp_config *adcmp_cfg, u8 group)
-
参数
参数名称 描述 adcmp_cfg 属性配置 group 0或1 -
返回值
返回值 描述 0 成功 非0 失败
sstar_adcmp_get_config
-
目的
获取采样属性
-
语法
int sstar_adcmp_get_config(struct adcmp_config *adcmp_cfg, u8 group)
-
参数
参数名称 描述 adcmp_config 属性配置 group 0或1 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_dma_sample_trigger
-
目的
触发dma模式下的采样功能
-
语法
int sstar_adcmp_dma_sample_trigger(u8 group)
-
参数
参数名称 描述 group 0或1 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_dma_sample_stop
-
目的
停止dma模式下的采样功能
-
语法
int sstar_adcmp_dma_sample_stop(u8 group)
-
参数
参数名称 描述 group 0或1 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_dma_sample_data
-
目的
获取dma模式下的采样结果，注意每次刷新采样结果都需要先调用
sstar_adcmp_dma_sample_trigger -
语法
int sstar_adcmp_dma_sample_data(u8 group, u16 *value)
-
参数
参数名称 描述 group 0或1 value 获取dma采样结果的指针地址，先获取 inject-ch指定通道的采样值，后获取regular-ch指定通道的采样值 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_register_callback
-
目的
注册指定group的回调函数，当dma采样完成后可在回调函数里调用
sstar_adcmp_dma_sample_data获取采样结果 -
语法
int sstar_adcmp_register_callback(u8 group, adcmp_cb_t cb_t)
-
参数
参数名称 描述 group 0或1 cb_t 函数指针 -
返回值
返回值 描述 0 注册成功 EINVAL 注册失败
sstar_adcmp_unregister_callback
-
目的
释放指定group的回调函数和注册时申请的内存
-
语法
int sstar_adcmp_unregister_callback(u8 group, adcmp_cb_t cb_t)
-
参数
参数名称 描述 group 0或1 cb_t 函数指针 -
返回值
返回值 描述 0 取消注册成功 EINVAL 取消注册失败
注意dma采样时的调用顺序：sstar_adcmp_set_config()->sstar_adcmp_register_callback()->sstar_adcmp_dma_sample_trigger()->回调函数中调用sstar_adcmp_dma_sample_data()
sstar_adcmp_get_ref_vol
-
目的
获取当前使用的基准电压
-
语法
int sstar_adcmp_get_ref_vol(u8 group, u32 *voltage)
-
参数
参数名称 描述 group 指定adcmp group voltage 基准电压，以mv为单位 -
返回值
返回值 描述 0 成功 EINVAL 失败
sstar_adcmp_direct_read_ch
-
目的
直接获取指定单个通道的外部输入电压数字量，与
sstar_adcmp_sample_channel区别在于direct read获取的结果不保证实时性，仅支持对regular序列的通道使用，且触发源不支持sw trigger和external trigger；硬件方面，regular序列的通道会按照既定顺序轮询采样，使用
sstar_adcmp_sample_channel会确保是当前周期的采样结果，sstar_adcmp_direct_read_ch可能是上一个周期，当前周期，或者下一周期的采样结果(一个采样周期=regular序列通道数量*(1 / 采样频率)，不包括inject序列抢占所需的采样时间)常用场景一般为使用DMA采集大量数据时，可在DMA采样结束前先获取某个通道的数据
-
语法
int sstar_adcmp_direct_read_ch(u8 group, u8 channel, u16 *value)
-
参数
参数名称 描述 group 指定adcmp group channel 指定通道，必须是sysdesc中属性 regular_ch_u8的成员value 获取采样结果的指针 -
返回值
返回值 描述 0 成功 EINVAL 失败 -
注意事项
第一次使用之前或者每次调用
sstar_adcmp_set_config之后，都需要先调用一次sstar_adcmp_sample_channelorsstar_adcmp_dma_sample_trigger触发采样；如果使用了
sstar_adcmp_dma_sample_trigger，sstar_adcmp_direct_read_ch只能获取DMA采样过程中的通道数据，当DMA采样结束后，sstar_adcmp_direct_read_ch拿到的数据不会更新，此时再调用sstar_adcmp_sample_channel即可恢复
sstar_adcmp_direct_read_seq
-
目的
在不使能dma时，直接获取regular序列所有通道的外部输入电压数字量，与
sstar_adcmp_sample_sequence区别在于direct read获取的结果不保证实时性，仅支持对regular序列的通道使用，且触发源不支持sw trigger和external trigger；硬件方面，regular序列的通道会按照既定顺序轮询采样，使用
sstar_adcmp_sample_sequence会确保是当前周期的采样结果，sstar_adcmp_direct_read_seq可能是上一个周期，当前周期，或者下一周期的采样结果(一个采样周期=regular序列通道数量*(1 / 采样频率)，不包括inject序列抢占所需的采样时间)常用场景一般为使用DMA采集大量数据时，可在DMA采样结束前先获取整个序列所有通道的数据
-
语法
int sstar_adcmp_direct_read_seq(u8 group, u8 linear_map, u16 *value)
-
参数
参数名称 描述 group 指定adcmp group linear_map 0:value的数据排序根据sysdesc中 regular_ch_u8定义的顺序，1：value的数据按照通道index从小到大排序，比如value[0]=channel 0 adc datavalue 获取采样结果的指针, 获取 regular_ch_u8中所有通道的采样值 -
返回值
返回值 描述 0 成功 EINVAL 失败 -
注意事项
第一次使用之前或者每次调用
sstar_adcmp_set_config之后，都需要先调用一次sstar_adcmp_sample_sequenceorsstar_adcmp_dma_sample_trigger触发采样；如果使用了
sstar_adcmp_dma_sample_trigger，sstar_adcmp_direct_read_seq只能获取DMA采样过程中的通道数据，当DMA采样结束后，sstar_adcmp_direct_read_seq拿到的数据不会更新，此时再调用sstar_adcmp_sample_sequence即可恢复
sstar_adcmp_sample_seq_linear_map
-
目的
在不使能dma时，实时获取sysdesc指定所有通道的外部输入电压数字量，并将通道和数据做线性映射
-
语法
int sstar_adcmp_sample_seq_linear_map(u8 group, u16 *value)
-
参数
参数名称 描述 group 指定adcmp group value 获取采样结果的指针, value的数据按照通道index从小到大排序，比如value[0] = channel 0 adc data, value[1] = channel 1 adc data -
返回值
返回值 描述 0 成功 EINVAL 失败
8. FAQ¶
Q1：SAR ADCMP接口不存在
-
检查DTS ADCMP节点的
status是否为ok -
检查kernel config是否配置，详见[6.1. Kernel Config配置]
Q2：SAR ADCMP采样结果没有与外部电压同步变化
-
引脚设为GPIO mode进行output high/low的试验，如果无法拉高拉低则有可能是硬件问题
-
检查采样触发方式是否ready，比如pwm out p需要配置pwm dead time并使能，external trigger需要电平产生变化触发上升沿，尤其是inject序列的触发方式未启动，那么regular序列也无法采样
Q3：SAR ADCMP采样结果以256的倍数变化
当某一ADC通道对应的PIN脚输入电压大于参考电压时，前一个通道的采样会受到干扰，采样结果只能是256的倍数
adcmp0: adcmp@1f00ac00 {
compatible = "sstar,adcmp";
reg = <0x0 0x1F00AC00 0x0 0x200>, <0x0 0x1F00AE00 0x0 0x200>, <0x0 0x1F003C00 0x0 0x200>, <0x0 0x1F204600 0x0 0x200>, <0x0 0x1F203E00 0x0 0x200>;
clocks = <&CLK_pm_pwm_adc>;
interrupt-parent = <&sstar_pm_main_intc>;
interrupts = <INT_PMSLEEP_FIQ_ADC>;
interrupts-enable;
group = <0>;
//dma-enable;
//dma-count = <50>;
ref-voltage = <1800>;//1.5V 1.8V
//0:24M 1:12M
clk-select = <0>;
regular-method = <0>;
inject-method = <0>;
regular-ch = <0 1 2 8 3 9 4 5 6 7 10 11 12 13 14 15 16 17 18 19 20 21>;
upper-bound = <0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF 0xFFFF>;
lower-bound = <0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0>;
status = "okay";
};
例如上述配置中，ref-voltage为1.8V，若通道8、通道9的输入电压大于1.8V，则通道2、通道3的采样结果会受到干扰，且只能是256的倍数。
Q4：SAR ADCMP 在超声波场景下DMA采样时获取不到有效数据

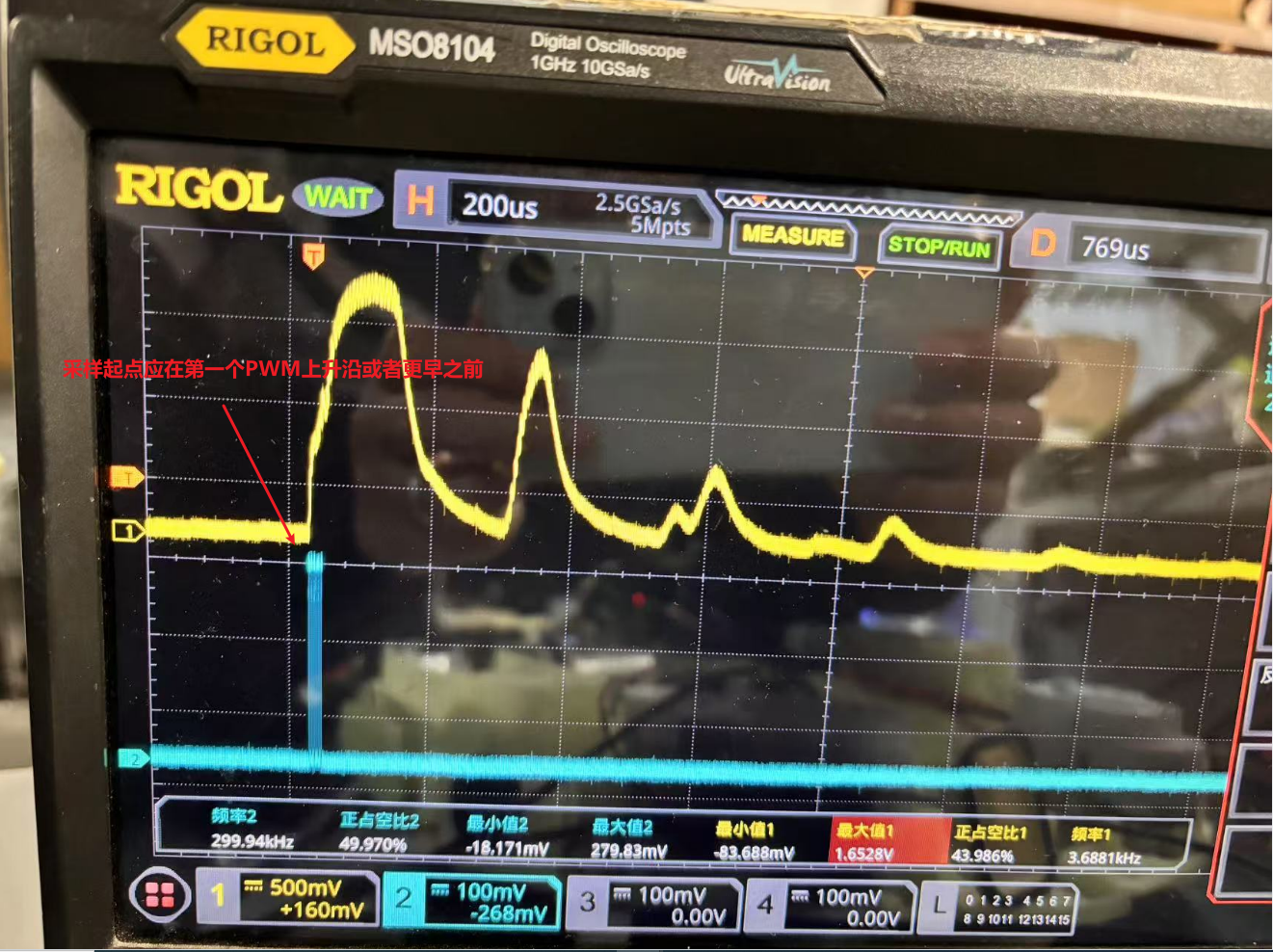

此场景需求输出PWM波形(蓝色)后，电压(黄色)才产生变化；
如果没有报错，仅是采样数据不符合预期，需要查看DMA采样时机与电压变化时机是否匹配；
如果此时使用adcmp0，可以选择pwm_out的触发方式(0~11)，采样起点在第一个PWM波形的上升沿，可以保证同步采完所有ADC数据；
如果此时使用adcmp1，由于没有pwm_out的触发方式，可以选择先trigger采样，然后在控制输出PWM波形，根据采样count控制采样总时长，也可采完所有ADC数据
