ULOG使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/11/2025

1. 概述¶

本文档介绍了SigmaStar平台ULOG功能的使用方法。ULOG是Uart Log的缩写，该模块可以将U-Boot的串口日志保存到emmc里。当U-Boot发生异常时，可以将日志数据dump出来协助debug。

2. 功能描述¶

ULOG功能，可以将U-Boot的串口日志保存到emmc的某个指定分区中。该模块运行时，会将uart log先保存到内存buffer中，在满足下列条件之一时会将buffer里的数据写入emmc：

条件1：当buffer里的数据超过指定的size时
条件2：当U-Boot处于console空闲状态的时间超过指定的timeout时

此外，也可以调用特定API来主动将buffer里的数据立刻写入emmc。

请注意：由于U-Boot是单线程且没有中断的，如果U-Boot在执行某个task时卡死，一段时间后被watchdog reset，这种情况下卡死前的日志无法写入emmc中。可以在执行关键task后主动调用ulog_flush()将buffer中的日志写入emmc。

当日志写满ULOG分区时，会自动从ULOG分区开头位置以覆盖旧数据的方式继续写入新日志数据。

3. U-Boot用法介绍¶

3.1. U-Boot Config配置¶

在编译U-Boot时需要选择的配置如下：

make menuconfig
#  [*] SigmaStar drivers  --->
#        [*] SigmaStar Uart Log Driver  --->
#              [*]   Ulog Default Status On
#              (ulog) Ulog Partition Name
#              (512) Ulog Flush Size (byte)
#              (100) Ulog Flush Timeout (ms)
#      Command line interface  --->
#            SigmaStar common commands  --->
#              -*- ulog
#      General setup  --->
#        -*- Enable malloc() pool before relocation
#        (0x4000) Size of malloc() pool before relocation

配置项说明：

CONFIG	说明
CONFIG_SSTAR_ULOG	ULOG模块的总开关
CONFIG_SSTAR_ULOG_DEFAULT_ON	U-Boot启动时ULOG功能的默认状态（开启/关闭）
CONFIG_SSTAR_ULOG_PARTITION_NAME	保存U-Boot日志的分区名
CONFIG_SSTAR_ULOG_FLUSH_SIZE	日志buffer超过多大会自动写入emmc
CONFIG_SSTAR_ULOG_FLUSH_TIMEOUT	U-Boot处于console空闲状态超时多久会自动写入emmc
CONFIG_CMD_SSTAR_ULOG	是否使能U-Boot命令行ulog命令
CONFIG_SYS_MALLOC_F	是否使能early malloc()功能
CONFIG_SYS_MALLOC_F_LEN	early malloc() pool的大小，ULOG功能需要至少0x1000字节

3.2. U-Boot命令行参考¶

命令	功能
ulog enable	开启ULOG功能，后面的U-Boot日志会写入emmc
ulog disable	关闭ULOG功能，后面的U-Boot日志不会写入emmc

3.3. U-Boot API参考¶

API名	功能
ulog_enable	开启ULOG功能
ulog_disable	关闭ULOG功能
ulog_flush	将buffer里的日志数据立刻写入emmc

3.3.1. ulog_enable¶

功能

开启ULOG功能，后面的U-Boot日志会写入emmc。
语法
```
ulog_enable();
```
形参

无
返回值

无
依赖
- 头文件：drivers/sstar/ulog/drv_ulog.h
注意

无

3.3.2. ulog_disable¶

功能

关闭ULOG功能，后面的U-Boot日志不会写入emmc。
语法
```
ulog_disable();
```
形参

无
返回值

无
依赖
- 头文件：drivers/sstar/ulog/drv_ulog.h
注意

无

3.3.3. ulog_flush¶

功能

将buffer里的日志数据立刻写入emmc
语法
```
ret = ulog_flush();
```
形参

无
返回值
- 0: 表示成功地将buffer里的所有日志数据写入emmc。
- -1: 表示buffer里没有日志数据需要写入emmc。
依赖
- 头文件：drivers/sstar/ulog/drv_ulog.h
注意

无

4. 新增ULOG分区¶

ULOG分区的名字要和U-Boot中CONFIG_SSTAR_ULOG_PARTITION_NAME的值相同。CONFIG_SSTAR_ULOG_PARTITION_NAME的默认值是"ulog"。

在分区配置文件中新增ulog分区

修改IMAGE_LIST

IMAGE_LIST = boot riscvfw kernel rootfs misc miservice pstore vendor_storage ulog customer

新增ulog分区

# ulog
ulog$(FSTYPE)           =   ulog
ulog$(PATSIZE)          =   0x200000
ulog$(PATNAME)          =   ulog
ulog$(MOUNTTG)          =   /dev/mmcblk0p8

5. Dump日志数据¶

5.1. Dump方法¶

当U-Boot发生异常时，可以将U-Boot日志数据从ULOG分区中dump出来，协助debug。下面介绍dump的步骤：

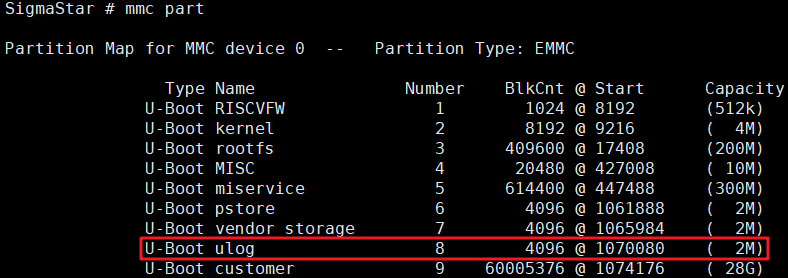

Step 1. 确定ULOG分区在emmc中的位置。可以在U-Boot里执行mmc part命令来查看：

上图显示ULOG分区（即ulog分区）在emmc中的起始地址是1070080，分区size是2MB。

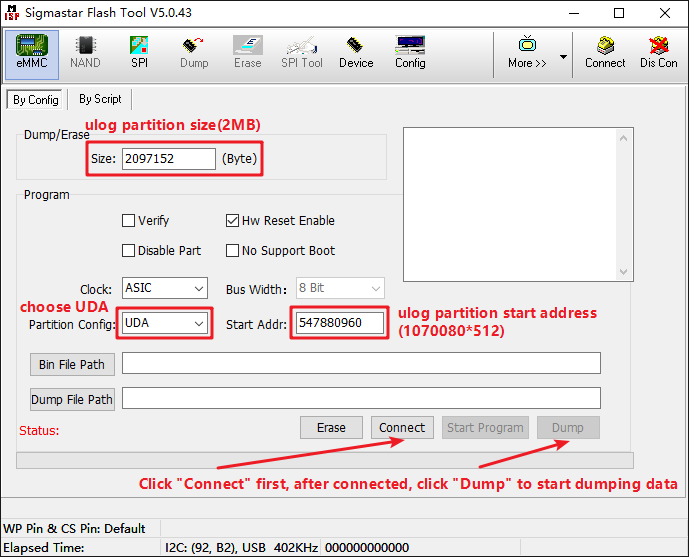

Step 2. 使用Flash Tool将ULOG分区的数据dump到本地PC：

请注意：dump前要先关闭SoC的串口（U-Boot下敲"debug"并按回车，Linux下敲"11111"），并且断开PC的终端连接（Xshell/MobaXterm）。

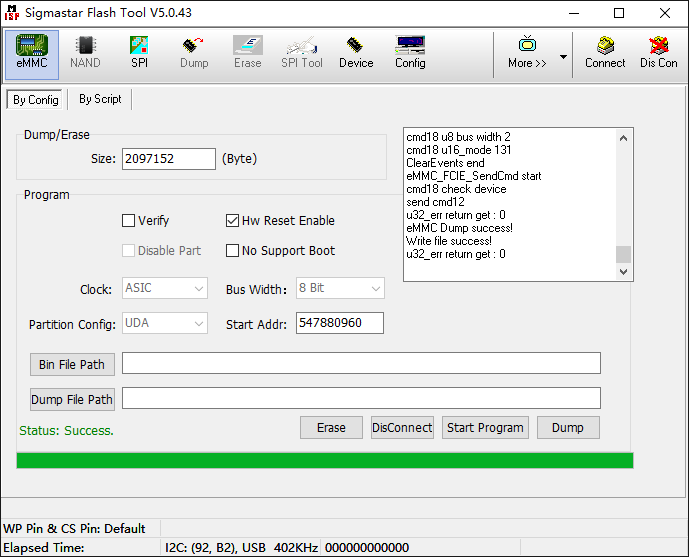

Dump成功的界面如下图所示：

Dump成功后，数据会保存在Flash Tool目录里的EMMC_DATA_UDA.bin文件里。

Step 3. 使用strings命令将数据转换成文本文档

strings EMMC_DATA_UDA.bin > log.txt

5.2. 日志内容格式¶

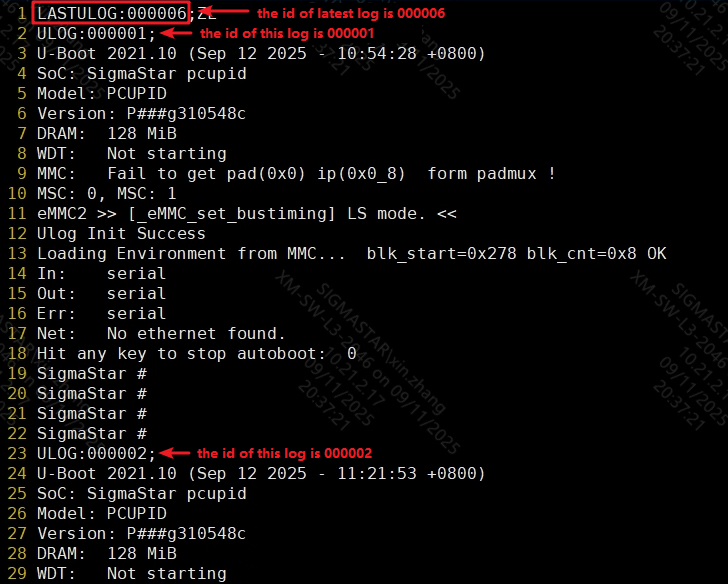

ULOG功能会在每份U-Boot日志里添加一个id，用来标记日志的产生时间顺序。每次U-Boot启动该id会自动加一。用strings命令转换出来的文本文档，第一行的"LASTULOG:XXXXXX"记录了最新的日志id，方便开发人员快速定位到最新的日志。
