IPU使用参考
1. IPU¶
1.1. 简介¶
IPU(Image Processing Unit)
MI IPU模块实现了AI模型的推演功能加速。IPU的使用包括PC端IPU SDK对模型的训练、转换和仿真以及芯片端MI IPU对模型的调用、推算等。
IPU SDK的使用请参考IPU SDK目录下的文档，MI IPU相关API介绍和使用请参考MI IPU API文档。本篇主要介绍IPU在芯片端常用的调试方法以及SSTAR人脸/人形算法demo的使用。
*本文所提及Demo路径:sdk/verify/release_feature/source/dla/
1.2. MI_IPU芯片端验证模型是否正确¶
IPU模型在PC端仿真得到了结果，需要在芯片端验证模型的结果是否和仿真的匹配。可以通过dla_simulator来验证。
示例：

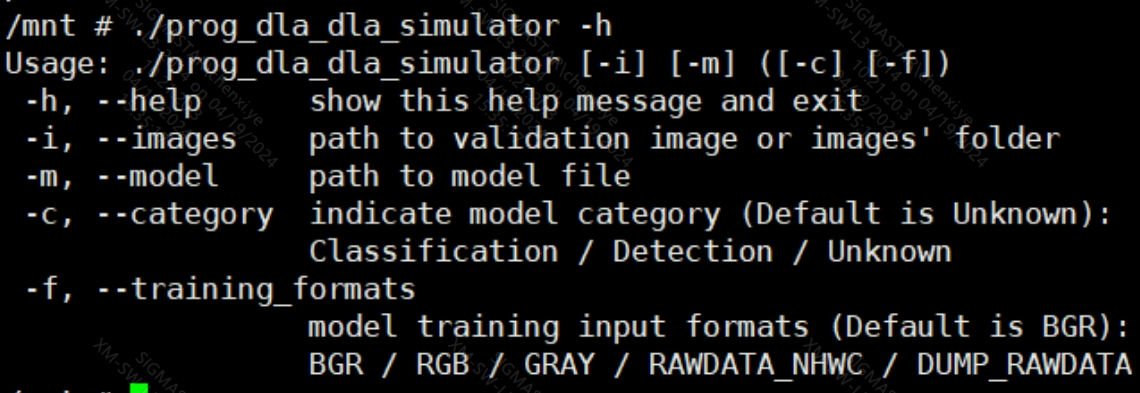

./prog_dla_dla_simulator -i ./480x800.jpeg -m ./sypfa5.480302_fixed.sim_sgsimg.img -c Unknown -f BGRA
注意：如果是ARGB格式，format要设置BGRA，SSTAR平台的ARGB存储顺序采用的方式是反向的。如果模型跟标准的classification或detection不一致，-c需要填Unknown。

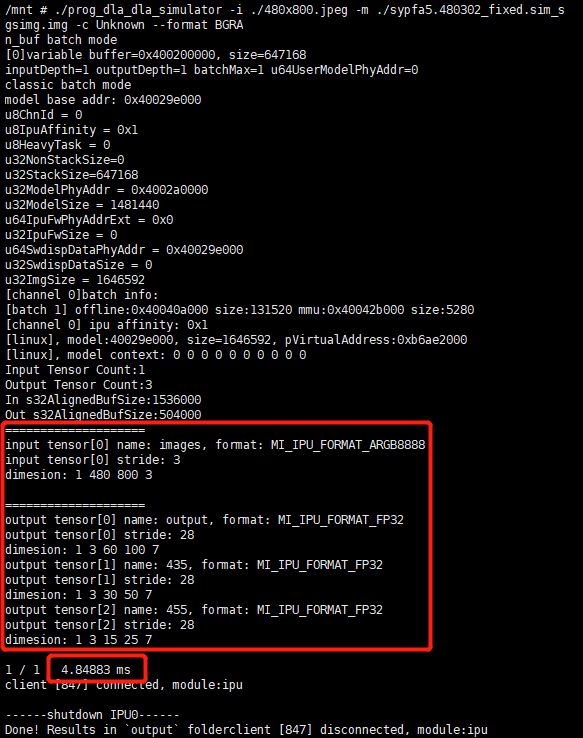

运行log会打印tensor、model等信息，以及推算耗时，以评估帧率等性能。

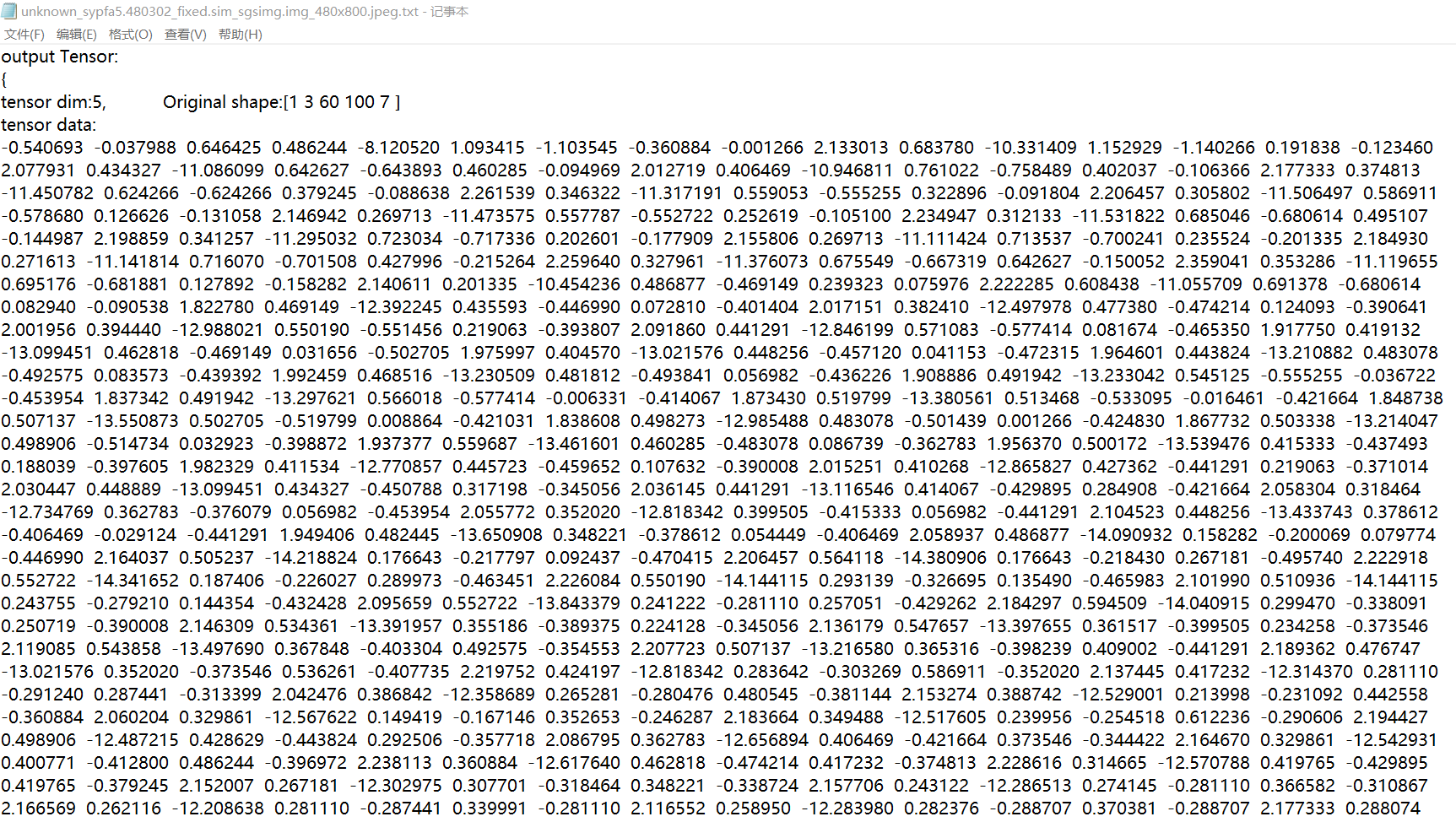

在output目录下得到板端推算的output Tensor定点类型输出类似下图的结果，与PC端仿真的浮点类型结果做对比，来确认模型的精度是否正常。
定点类型和浮点类型对比会存在一些小误差，这属于正常现象。
nbatch模型的验证请使用dla_simulator_nbatch demo，跟dla_simulator demo的使用区别只在于多了个-n参数指定一次最大推演数。
1.3. 通过IPU Log进行性能分析¶
通过板端生成的IPU Log和IPU SDK带的分析工具，用户可以看倒每层性能耗时占比，从而对算法模型进行优化。
MI IPU API文档中，有关于板端IPU的一些debug命令，包括查看修改IPU clock、开启抓取IPU Log等。要生成IPU Log需要用命令先开启抓取IPU Log，之后使用IPU SDK分析工具时输入参数需要传递当前IPU clock，也可以通过命令来确认。
分析工具的使用具体阅读IPU SDK文档中用户手册7.11.IPU Log性能分析工具的讲解，这边只对板端IPU Log生成做介绍，使用dla_show_img_info.zip demo，使用举例如下：

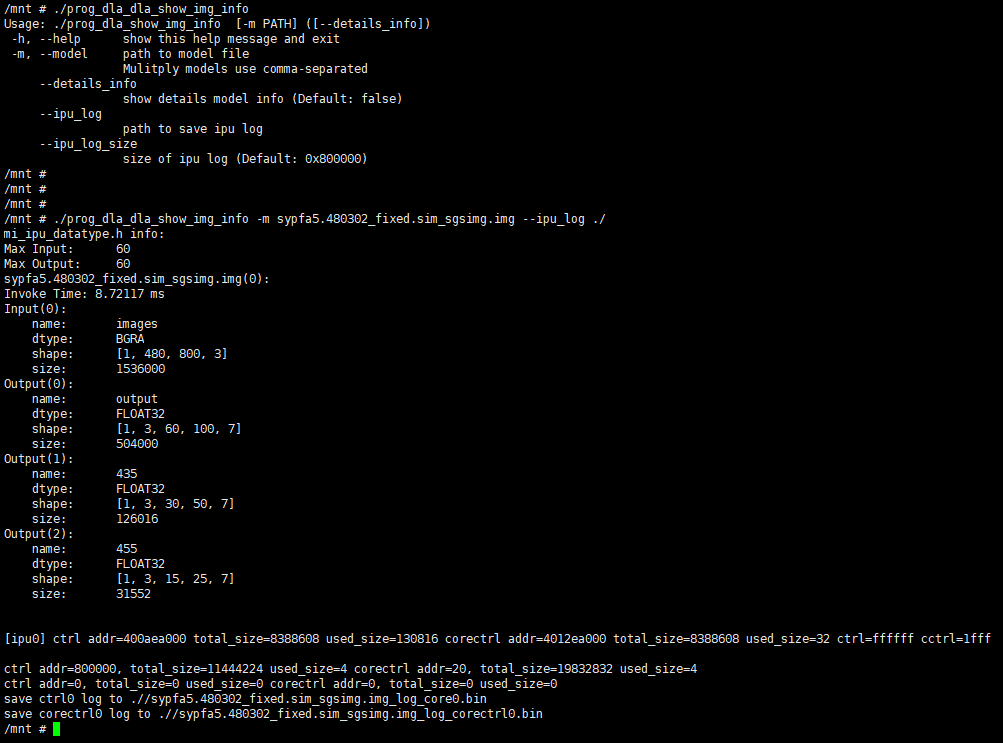

将会在指定路径生成xxx_log_core0.bin和xxx_log_corectrl0.bin两个文件。IPU Log分析 xxx_log_corectrl0.bin是可选的，根据具体的模型来，有可能不生成，但是不影响分析。
之后将两个bin文件搭配分析工具转换成json文件再用chrome浏览器打开就可以看到各信息。
1.4. MI_IPU使用率统计¶
MI_IPU与CPU类似，都是执行指令运算，但与CPU不同的是，IPU没有系统给IPU做硬件上的分时复用，所以IPU运算时都是把core的算力拉到最高的。IPU只有使用率的概念，即IPU核在一段时间内工作时间占的比例。由于每一次推算之间都会存在几微秒的间隔，这主要是上层软件执行的时间，所以IPU不存在使用率100%的情况。
以下demo提供了使用率统计的功能，可以统计IPU核在一段时间内工作了多长时间，并计算出百分比。
编译指令：
aarch64-linux-gnu-gcc ipu_utilization.c -o Ipu_calculate
运行：
/mnt # ./Ipu_calculate usage: ./Ipu_calculate -t time_interval 多久统计并打印一次，单位：秒 /mnt # ./Ipu_calculate -t 1

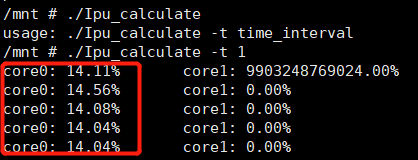

结果举例：
因为当前芯片只有一个IPU核，所以只关注core0的数值即可。
PS：如何查看当前ipu clk: cat /proc/mi_modules/mi_ipu/debug_hal/freq
1.5. 如何拉满IPU使用率¶
在一些特定场景，如：测试PCB板温度、功耗等数据，要求把IPU使用率拉到最高。
在1.2.所述的dla_simulatordemo code中修改如下：

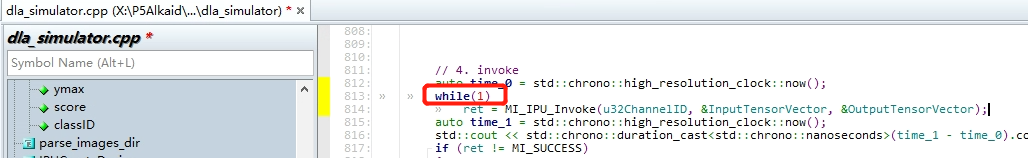

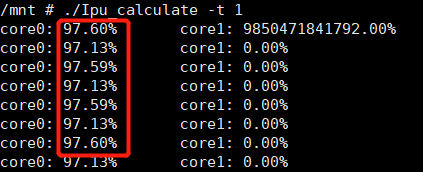

让IPU不停的做Invoke即可，再用1.3.所述的demo统计当前的使用率，可以看到已经接近100%。
1.6. 进一步了解IPU使用&模型生成¶
进一步了解IPU的使用，请参考IPU在线文档
2. IPU算法¶
| 算法 | 算法库名称 | 功能 | 详情链接 |
|---|---|---|---|
| Attribute Recognition算法 | libsgsalgo_attr | attribute recognition算法包括：人脸属性识别、人脸表情识别、车辆属性识别 | Attribute Recognition |
| 检测算法 | libsgsalgo_det | 检测识别算法包括：火焰烟雾、行人、自行车、轿车 、摩托车、公交车、卡车、猫、狗、人头、人脸、包裹 | 检测算法 |
| 检测跟踪算法 | libsgsalgo_dt | 本算法库可以实现以下基础功能：人形检测、人脸检测,车辆检测,非机动车检测,宠物检测,检测目标(人、人脸、车、非机动车、宠物等)跟踪。还可以实现应用功能：区域人数统计/区域入侵(非法停车)/拌线入侵/徘徊检测/快速移动。 | 检测跟踪算法 |
| 人脸识别算法 | libsgsalgo_fr | 人脸识别主要是对人脸进行区分，判断抓拍人脸是否是白名单人员。整个算法包含人脸检测、人脸属性识别、人脸表情识别、人脸关键点、人脸过滤、人脸跟踪、人脸对齐、特征提取以及人脸比对。 其中，人脸属性可以判断人脸的眼镜、性别、口罩、胡子、年龄五个属性；人脸表情可以判断人脸7个表情，分别是正常、高兴、难过、惊讶、害怕、厌恶、生气 | 人脸识别算法 |
| 手势识别算法 | libsgsalgo_pose | 手势识别算法主要对13种手势进行识别：静态手势（10类）：L、dislike、ok、fist、stop、like、yes、one、call、rock;动态手势（3类）：wave_up、wave_down、grip | 手势识别算法 |
| 人脸姿态识别算法 | libsgsalgo_pose | 人脸姿态识别算法主要对人脸部眼睛和嘴巴姿态进行识别，姿态属性有：眼睛（睁眼/闭眼）嘴巴（张嘴/闭嘴） | 人脸姿态识别算法 |
| 人像分割算法 | libsgsalgo_hseg | 人像分割算法的功能是输出前景人像的mask，可以应用于背景模糊和背景替换 | 人像分割算法 |
| 人体姿态识别算法 | libsgsalgo_pose | 人体姿态识别算法主要对7种人体姿态进行识别：静态姿态（6类）：bend、cross_arms、standing、wave1、wave2、lie_down;动态姿态（1类）：walk;使用时请遵照如下所述的标准人体姿态，以保证算法的识别效果： | 人体姿态识别算法 |
| 车牌识别算法 | libsgsalgo_lpr | 车牌识别算法(License Plate Recognize, LPR)包括以下功能：车牌检测、车牌号识别、车牌颜色识别、车牌种类识别 | 车牌识别算法 |
| 移动侦测跟踪算法 | libsgsalgo_mdt | 移动侦测跟踪算法实现对画面中的运动物体的检测和跟踪。 | 移动侦测跟踪算法 |
| 以文搜图算法 | libsgsalgo_ret | 以文搜图(Retrieval, Ret)可以实现使用文本对图像内容进行检索的功能,可以配合检测+跟踪算法实现对检测目标的属性进行搜索的能力。 | 以文搜图算法 |
| KWS算法 | libsgsalgo_kws | 语音唤醒（Keywords Spotting, KWS）是检测语音流中是否有指定唤醒词的算法 | KWS算法 |
| SED算法 | libsgsalgo_sed | 声音事件检测(Sound Event Detection, SED)是检测是否有对应声音事件的算法，目前支持小孩子哭声检测、咳嗽声检测、玻璃碎声检测 | 声音事件检测算法 |
