RISCV_IR使用说明

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	04/18/2023
1.1	更新DEBUG&FAQ	04/08/2025

1. 概述¶

Infrared Receiver（红外接收器，下文简称IR），主要用于解析红外遥控器发出的信号，即一连串的二进制脉冲码；为了使红外信号在无线传输过程中免受其他信号的干扰，通常是先将其调制在特定的载波频率(38KHZ)后再经红外发射二极管发射出去，IR则要滤除其他杂波后接收该特定频率的信号并将其还原成二进制脉冲码，也就是解调；SigmaStar IR支持的解码方式有Full、Raw、SW、RC，支持的协议有NEC、RC5和RC6。

2. 关键字¶

暂无。

3. 功能描述¶

3.1. 基本功能¶

支持5组IR硬件
小于170us的脉冲信号会被过滤
默认使用的时钟频率为12MHZ，不支持时钟调整
支持的解码模式为Full、Raw、SW、RC5(注意RC6软件暂未支持)

3.2. IR解码方式¶

SigmaStar的IR_IN信号可以通过四种解码模式进行解码：Full模式、Raw模式、SW模式和RC模式。

当IR_IN信号是NEC/NEC-like格式，可以使用Full/Raw/SW模式解码。

当IR_IN信号是RC格式，可以用RC/SW模式解码（目前驱动只支持RC5格式）。

当IR_IN信号为other格式时，只能使用SW方式解码（需要搭配解码器才可使用）。

Full mode

硬件可以解码NEC/NEC-like格式的IR_IN信号，并识别出用户编码和关键编码。
Raw mode

硬件可以解码NEC/NEC-like格式的IR_IN信号，但无法识别出哪一部分是用户编码或关键编码，这需要由软件来决定。
SW mode

硬件无法从IR_IN信号识别任何格式，需要软件解码信号格式、用户编码和关键编码。
RC mode

硬件可以解码RC格式的IR_IN信号，并识别出用户编码和关键编码。

从下面框图可以看出，红外译码主要有两种路径。上面的路径是Full/Raw/SW模式，下面的路径是RC模式。

图2-1 IR decode block diagram

3.3. 各协议电平标准¶

NEC format:

Logic0 : 0.56ms high + 0.56ms low
Logic1 : 0.56ms high + 1.68ms low
Header code : 9ms high pulse
Off code : 4.5ms low pulse:
Customer code : 8-bits customer code + 8-bits inverse or 16-bits customer code
Command code : 8-bits command code + 8-bits inverse
Total cycle time : 108ms
Repeat key : 9ms Header code and 2.5ms Off code

图2-2 NEC format standard

NEC-like format:

Logic0 : short high + short low (usually 1:1)
Logic1 : short high + long low (usually 1:3)
Header code : ultra long high width
Off code : ultra long low width

RC5 format:

Logic0 : 888us high + 888us low (Manchester code)
Logic1 : 888us low + 888us high (Manchester code)
Start bits : 2-bits logic1
Toggle bit : Inverted every time when the key is released and pressed again
Customer code : 5-bits customer code
Command code : 6-bits command code
Total cycle time : 114ms
If a key is held over 114ms, it will repeat the signal every cycle time

图2-3 RC5 format standard

RC5-Extend format:

Same as RC5 expect the second bit of SB is represented the 6^th bit of address code

图2-4 RC5-Extend format standard

RC6 mode 0 format:

Logic0 : 444us low + 444us high (Manchester code)
Logic1 : 444us high + 444us low (Manchester code)

(Note the logic length is half of RC5 format and the level order is opposite)
Header code : 2.666ms high pulse + 888us low pulse
Start bit : 1-bit logic1
Mode bits : 3-bit logic0 (in mode 0)
Toggle bit : Inverted every time when the key is released and pressed again
Customer code : 8-bits customer code
Command code : 8-bits key code
If a key is held over 114ms, it will repeat the signal every cycle time.

图2-5 RC6 mode 0 format standard

4. 硬件连接介绍¶

将红外接收器按照原理图中指示方向连接到开发板。

图4-1 IR硬件原理图

5. RISCV用法介绍¶

5.1. DRIVER PATH¶

sc/driver/sysdriver/ir/os/ir_os.h
sc/driver/sysdriver/ir/drv/pub/drv_ir.h
sc/driver/sysdriver/ir/drv/src/drv_ir.c
sc/driver/sysdriver/ir/drv/src/drv_ir_test.c
sc/driver/sysdriver/ir/hal/chipname/src/hal_ir.c
sc/driver/sysdriver/ir/hal/chipname/inc/hal_ir.h
sc/driver/sysdriver/ir/hal/chipname/inc/hal_ir_cfg.h

5.2. CONFIG配置¶

config文件位于mak/options_chipname_riscv_isw.mak，使能CONFIG_IR_SUPPORT

# Feature_Name = [DRV] IR driver support
# Description = IR driver support
# Option_Selection = TRUE, FALSE
CONFIG_IR_SUPPORT = TRUE

5.3. SYSDESC配置¶

chipname_xxx.sys文件是用于描述外设硬件属性的文件，外设节点中包含的属性值可用于外设的配置，类似Linux的设备树，该文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub

<ir0>
    [reg_u32_u16] 0x22CE200 0x200;
    [interrupts_u32_u32] INT_FIQ_IR_1 0xFFFF;
    [camclk_u32] CAMCLK_ir_nonpm0;
    [status_u8] 0;

属性	描述	设定值	备注
reg_u32_u16	指定bank地址	0x22CE200	禁止修改
interrupts_u32_u32	指定中断号	INT_FIQ_IR_1	禁止修改
camclk_u32	指定时钟源	CAMCLK_ir_nonpm0	不需要修改
status_u8	选择是否使能驱动	1-enable；0-disable	可根据需要修改，默认disable

5.4. PADMUX配置¶

方法一：CONFIG_PADMUX_SUPPORT=TRUE

如果chipname_xxx.sys文件配置了属性<padmux>，那么PADMUX的设定直接在此配置：

    <padmux>
        [schematic_u32_u32_u32] PAD_GPIOC_00 PINMUX_FOR_IR0_IN_MODE_1 MDRV_PUSE_IR,
                                PAD_GPIOC_01 PINMUX_FOR_IR1_IN_MODE_1 MDRV_PUSE_IR1,
                                PAD_GPIOC_02 PINMUX_FOR_IR2_IN_MODE_1 MDRV_PUSE_IR2,
                                PAD_GPIOC_03 PINMUX_FOR_IR3_IN_MODE_1 MDRV_PUSE_IR3,
                                PAD_PM_GPIO2 PINMUX_FOR_PM_IR_IN_MODE_1 MDRV_PUSE_IR4；
        [status_u8] 1;

否则通过使能PADMUX驱动，在chipname-xxx-padmux.c文件配置引脚复用功能，该文件位于sc/driver/sysdriver/padmux/hal/chipname/src，只需要在对应的schematic属性添加如下内容中设定:

    pad_info_t schematic[] =
    {
        {PAD_GPIOC_00 PINMUX_FOR_IR0_IN_MODE_1 MDRV_PUSE_IR},
        {PAD_GPIOC_01 PINMUX_FOR_IR1_IN_MODE_1 MDRV_PUSE_IR1},
        {PAD_GPIOC_02 PINMUX_FOR_IR2_IN_MODE_1 MDRV_PUSE_IR2},
        {PAD_GPIOC_03 PINMUX_FOR_IR3_IN_MODE_1 MDRV_PUSE_IR3},
        {PAD_PM_GPIO2 PINMUX_FOR_PM_IR_IN_MODE_1 MDRV_PUSE_IR4},
    };

第一列为引脚索引号，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/gpio.h中查询；

第二列为模式定义，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/padmux.h中查询；

第三列为引脚及搭配模式的索引名称，可以在sc/drivers/sysdriver/padmux/drv/pub/drv_puse.h中查询；

5.5. Sample Code¶

demo源码位于sc/driver/sysdriver/ir/drv/src/drv_ir_test.c

/* 回调函数，当接收到IR信号后会被调用 */
u32 ir_get_value(u32 group)
{
    u64 data;
    u8  repeat;
    u32 addr;
    u32 cmd_code;
    u32 key_value;

    data = drv_ir_key_dequeue(group); //获取IR信号解析结果
    if (data)
    {
        repeat    = data & 0x1; // repeat标志位，1：发生repeat行为
        key_value = (u32)data >> 0x1;
        addr      = (key_value & 0xFFFF00) >> 8; // customer code
        cmd_code  = key_value & 0x00FF; // command code
        cliPrintf("ir%u addr: [0x%x] cmd_code: [0x%x], repeat [0x%x]\n", group, addr, cmd_code, repeat);
    }
    return data;
}

static int ir_ut_test(CLI_t *cli, char *p)
{
    u32 group;
    u32 decode_mode;
    u32 customer_code = 0x00FF;

    if ((CliTokenCount(cli) == 2) || (CliTokenCount(cli) == 3))
    {
        if (CliTokenPopNum(cli, &group, 0) != eCLI_PARSE_OK)
            goto ir_help_exit;

        if (CliTokenPopNum(cli, &decode_mode, 0) != eCLI_PARSE_OK)
            goto ir_help_exit;

        if (decode_mode == 1)
            if (CliTokenPopNum(cli, &customer_code, 0) != eCLI_PARSE_OK)
                goto ir_help_exit;

        /* 配置IR设备的解码模式，客户码及接收IR信号的回调函数 */
        if (drv_ir_config(group, decode_mode, customer_code, ir_get_value))
            return eCLI_PARSE_ERROR;
    }
    else
    {
    ir_help_exit:
        cliPrintf("command format : ir [group] [decode_mode:1] [customer code(16bit)]\n");
        cliPrintf("command format : ir [group] [decode_mode:2 or 3] \n");
        return -eCLI_PARSE_INVALID_PARAMETER;
    }

    return eCLI_PARSE_OK;
}

6. API说明¶

头文件位于sc/driver/sysdriver/ir/drv/pub/drv_ir.h

API名称	功能
drv_ir_config	设定IR设备的解码模式，客户码及接收IR信号的回调函数
drv_ir_key_dequeue	获取IR信号解码后的customer code, command code，repeat标志位

typedef u32 (*ir_decode)(u32);
extern u64 drv_ir_key_dequeue(u32 group);
extern int drv_ir_config(u32 group, u32 decode_mode, u32 customer_code, ir_decode ir_handle);

6.1. drv_ir_config¶

目的

设定IR设备的解码模式，客户码及接收IR信号的回调函数

语法

int drv_ir_config(u32 group, u32 decode_mode, u32 customer_code, ir_decode ir_handle)

参数

参数名称	数值	描述
group	0	IR设备号
decode_mode	1：Full，2：Raw，3：RC5	解码模式
customer_code	16Bit客户码	只有Full mode需要配置
ir_handle	函数指针	用于响应接收到的IR信号

返回值

返回值描述

0 成功

-7 IR设备不支持

6.2. drv_ir_key_dequeue¶

目的

获取IR信号解码后的customer code, command code，repeat标志位
语法
```
u64 drv_ir_key_dequeue(u32 group)
```
参数

参数名称数值描述

group 0 IR设备号
返回值

返回值描述

data BIT24-BIT9是customer code, BIT8-BIT1是command code，BIT0是repeat标志位

7. FAQ¶

7.1. IR驱动接收不到IR信号¶

检查padmux是否已经配置，详见5.4. PADMUX配置
检查config是否配置，详见5.2. CONFIG配置
检查SYSDESC IR节点的status是否为ok
检查遥控器波形判断IR_IN信号是否符合NEC、RC5格式，并且当前的解码模式与源信号匹配

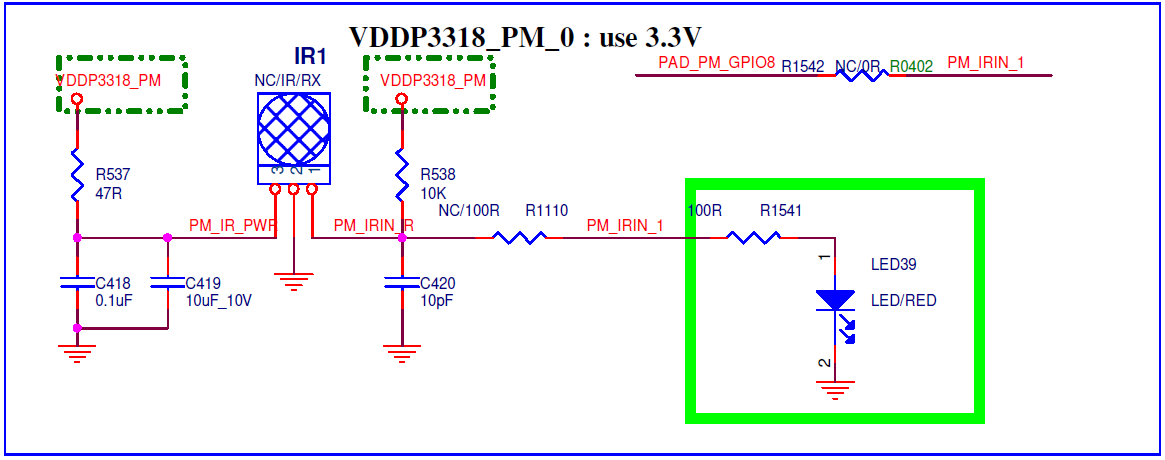

检查硬件原理图中IR Receiver中是否有需要短接或者增加电阻的地方（如图6-1的R1110/R1542）

图6-1 IR硬件原理图

返回值	描述
0	成功
-7	IR设备不支持
