IR_DebugSop
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 12/04/2024 |
1. Debug流程¶

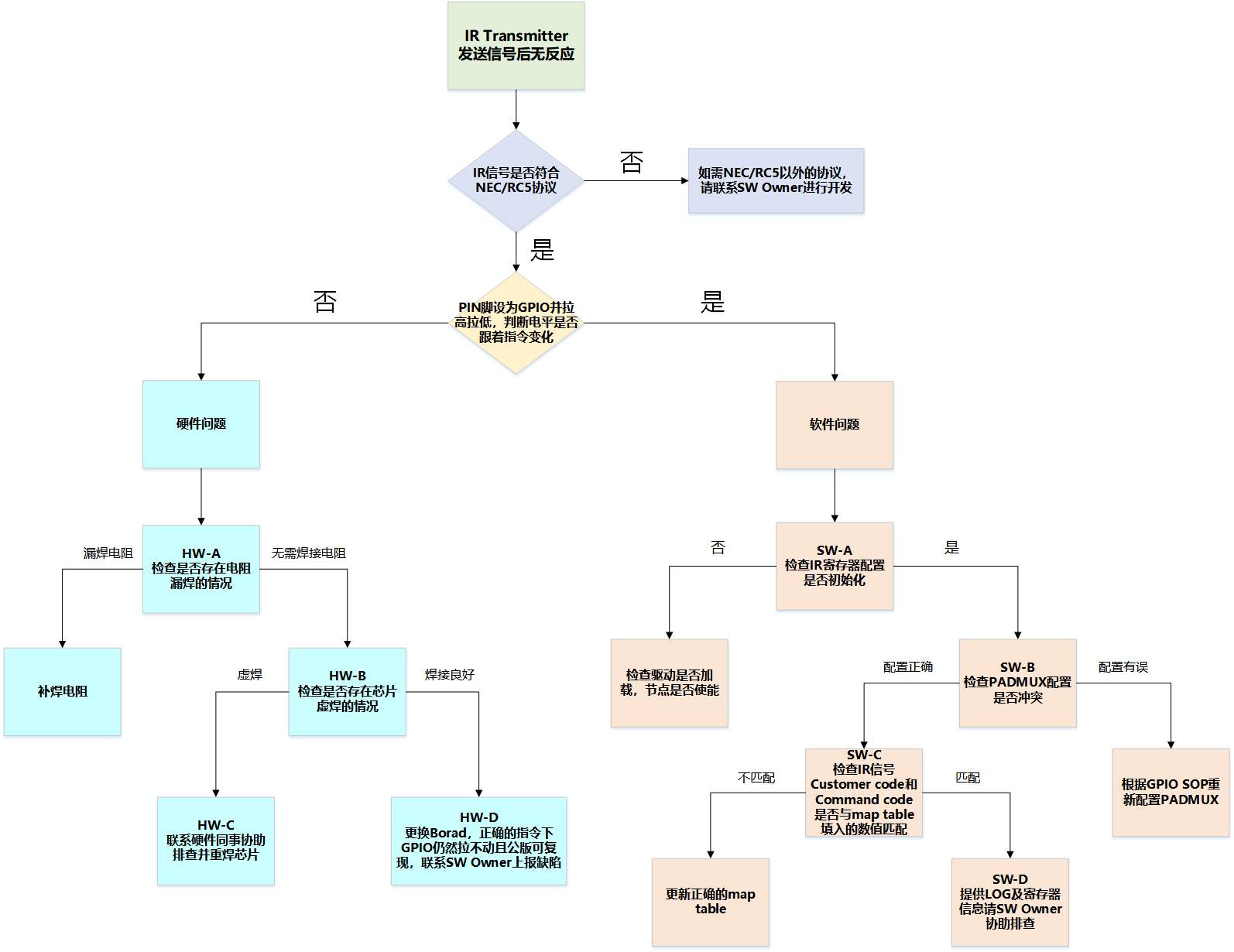

1.1 Debug流程图¶
1.2 信号是否接收成功的判断方法¶

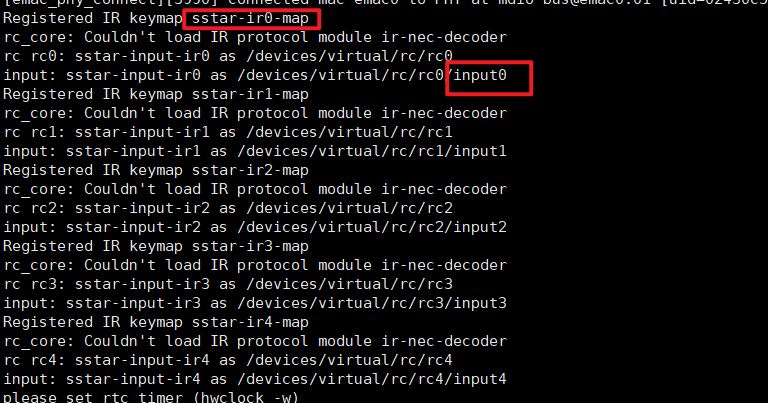

首先通过启动log可以判断IR节点绑定的event事件，比如IR0绑定了event0
输入命令hexdump /dev/input/event0

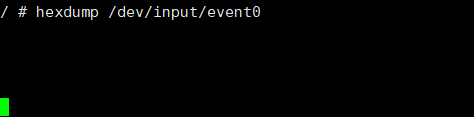

信号未成功接收时，没有任何log，如下图：

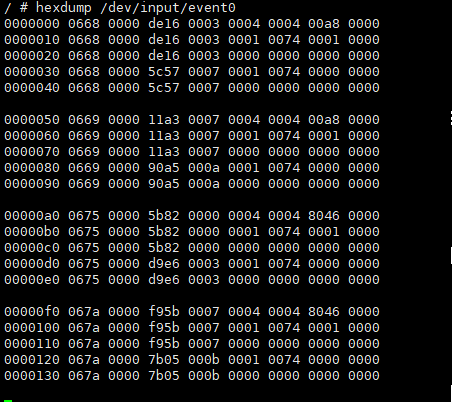

信号成功接收时，可以看到16进制的log
2. Debug流程说明¶
2.1 协议匹配¶
目前硬件解码仅支持NEC/RC5协议，除此之外的协议需要用软件解码，软件解码需要适配decoder才能解码出customer code和command code，
适配decoder的方法有两种：
-
使用Linux原生的decoder，该方法详见文档
IR使用参考中的5.3章节 -
如果没有适配的decoder，请联系FAE开发
2.2 硬件问题¶
检查IR transmitter发送信号后无反应时，可操作寄存器将对应PIN脚设为GPIO并拉高拉低（请注意某些PIN脚GPIO功能优先级并不是最高的，此时需要先清除更高优先级），如果实际输出电平没有变化，则可判断为硬件问题，可按照如下顺序排查：
2.2.1 HW-A 检查电阻¶

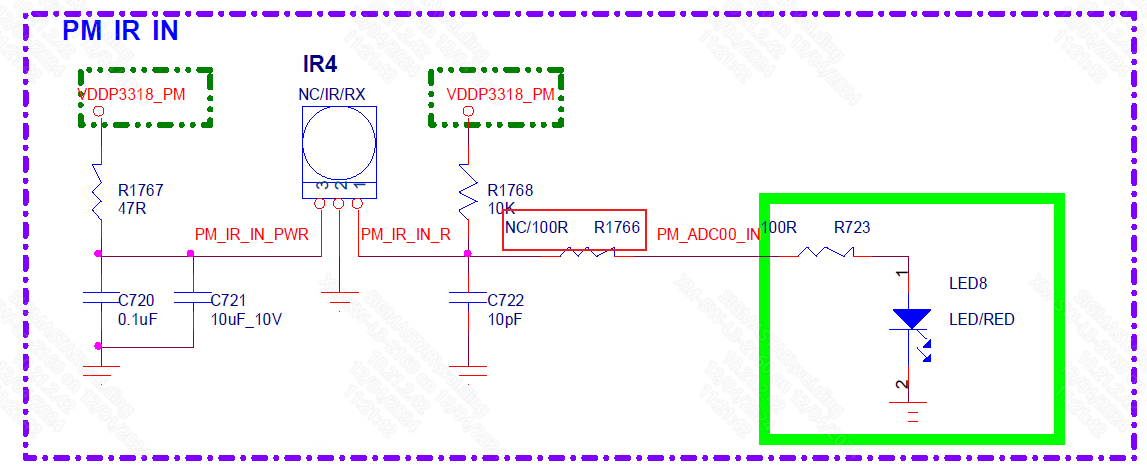

查看原理图的对应PIN脚是否有电阻漏焊，漏焊则需要补焊电阻，否则PIN脚不通，如下图，R1766处需要接上100R电阻，否则无法接收IR信号
2.2.2 HW-B 检查焊接情况¶
如果更换Board后，GPIO是可以拉高拉低的，那么可能是芯片虚焊，需要rework
2.2.3 HW-C 请求协助¶
联系硬件同事协助排查并重焊芯片
2.2.4 HW-D 缺陷上报¶
如果更换Board后，GPIO仍然无法拉高拉低，联系FAE上报问题单
2.3 软件问题¶
判断为软件问题时，可按照如下顺序排查：
2.3.1 SW-A 检查IR寄存器配置¶
dump IR bank，检查寄存器设定是否已经完成初始化，
| Bus | Bank |
|---|---|
| 0 | 0x1671 |
| 1 | 0x1672 |
| 2 | 0x1673 |
| 3 | 0x1673 |
| 4 | 0x3D |
未初始化的寄存器设定：

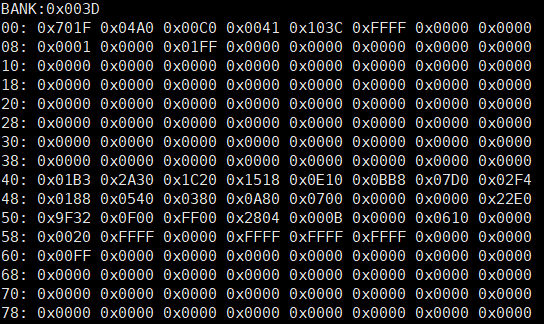

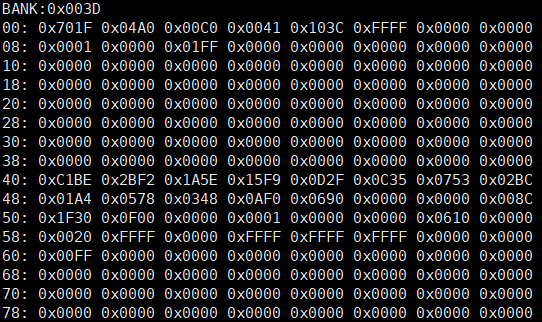

已初始化的寄存器设定：
主要查看offset 0x40~0x4c的数值，如果寄存器未完成初始化，请检查IR驱动是否加载或者设备节点是否被disabled，详见文档IR使用参考中的5.2和5.3章节
2.3.2 SW-B 检查PADMUX¶
检查IR寄存器正确配置后，transmitter发送信号后仍然无反应，则需要检查PADMUX是否存在冲突，详见Gpio_DebugSop中的PADMUX冲突检查内容
2.3.3 SW-C 检查IR信号与map table数值是否匹配¶

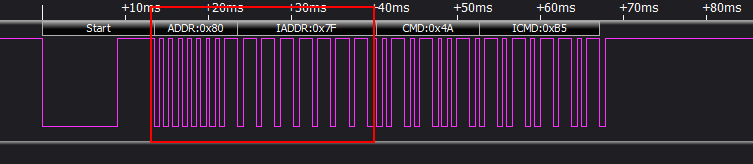

使用逻辑分析仪或者示波器抓取IR PIN脚输入chip端的信号，如下图：
逻辑分析仪获取到该次IR输入信号的customer code为0x807F，command code为0x4A85，
因此配置map table时的数值应为0x807F4A，查看dts的rc-map-table的配置：
红框处是需要配置的IR信号的customer code和command code，如果采样获取的IR信号没有配置到rc-map-table，那么input子系统将不会上报处理该信号对应的键值，0x807F4A已经配置，且对应的键值是KEY_EPPG，那么每次接收IR信号，会上报处理键值KEY_EPPG

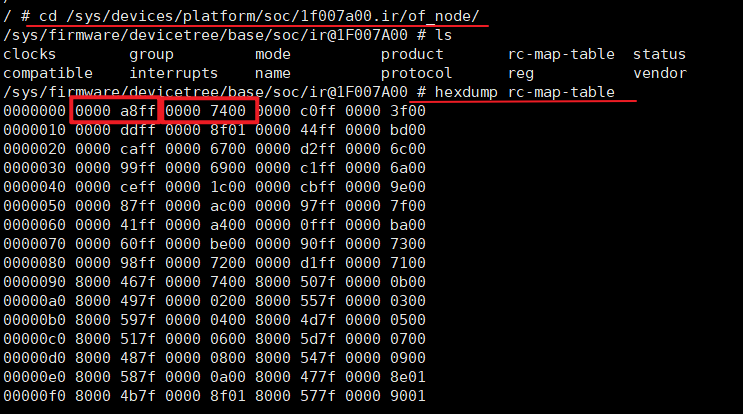

有时可能受到镜像没有更新等情况，导致borad上跑的rc-map-table与代码中期望的不一致，这样也会因为map table未匹配而接收不到IR信号，可以通过如下路径查看实际绑定的rc-map-table:
可以对比rc-map-table的第一个数组0x00FFA8 KEY_POWER(宏值为0x74)与hexdump出来的结果是否一致
2.2.4 SW-D 请求协助¶
上述步骤SW-A，SW-B，SW-C均检查OK，请提供相关LOG以及IR BANK信息，联系FAE debug
