烧录说明

1. HW 相关环境准备¶

1.1 供电 & DebugUart¶

1.统一电源: DC 12V

注意：如果使用Comake_PI_D1开发板，上电的时候除了要打开12V电源（SW1），真正系统开机需要按下POWER KEY（S5），此时指示灯才会亮起；

2.Arm 调试串口: CON10 ARM DBG，TTL电平，默认波特率为: 115200

3.RISCV调试串口：CON11 Riscv DBG，TTL电平，默认波特率为: 115200

详情参考 板子硬件说明 中的各板子的描述，如：Comake_PI_D1中的 3.5/3.6 章节说明。

1.2 板子启动方式选择¶

Demo 板默认支持 SPI NOR/NAND以及EMMC 3种启动方式可选，烧录前请确认板子选择的启动方式跟image的编译方式互为匹配。

启动方式由板子上的拨片开关决定，按需将拨片开关拨至对应位置即可,建议默认配置为EMMC。

详情参考 板子硬件说明 中的各板子的描述，如：Comake_PI_D1中的 3.16 启动选择拨码开关(S7) 章节说明。

注意

Comake PI D1 默认只支持EMMC 启动方式，请注意选择正确配置拨码开关。

2. 工具烧录¶

可以正常启动到Uboot的板子，建议直接用Tftp32烧录；
UsbFactory tool 适用于空片且有预留 USB port的板子；
Sigmastar Flash_Tool烧录适用于空片或者无法正常启动到Uboot控制台的板子。

2.1. USB Device烧录¶

2.1.1 uboot下进入ufu升级（非空片升级）¶

需求场景： 已有完整pcb，有usb 接口，确保系统可进入uboot模式

实现原理： flash/emm/sdmmc里面已经有uboot。且此份uboot支持device ufu模式下接pc升级，通过执行uboot和pc软件进行交互，完成下载升级。

此模式下要求：flash/emm/sdmmc里面已有的uboot 本身具备ufu升级能力,uboot下支持ufu命令，默认烧录镜像已开启。具体配置uboot的方法请看4.2 uboot支持升级配置

操作步骤：

按正常流程编译整包sdk，生成image升级文件。
整包sdk编译成功后，执行./image/makefiletools/script/make_usb_factory_sigmastar.sh 脚本

可以选择全部升级和部分分区升级：

执行成功后在project\image\output\images目录生成SstarUsbImage_xxxx(date).bin空片升级包
打开uboot升级功能的方式有三种，这里推荐第二种，其余两种方式请看：4.2.2 开启ufu的三种方式。

开机进入uboot，输入以下命令直接进入device升级模式：
```
ufu command
```

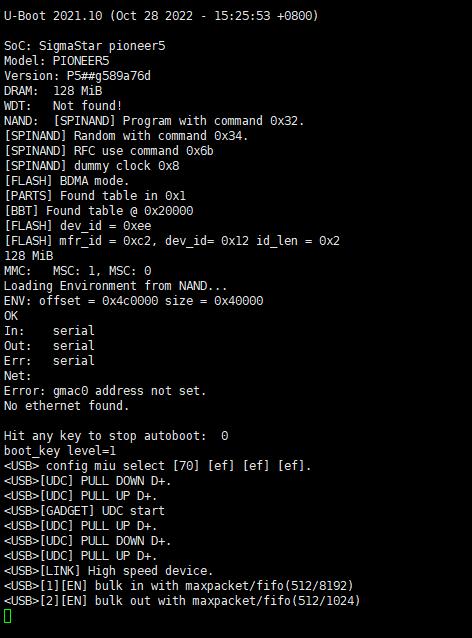

输入命令后会停在如下位置：
获取UsbFactoryTool 工具的路径:SDK/Tools/UsbFactoryTool/UsbFactoryTool_xxxx.tar.gz

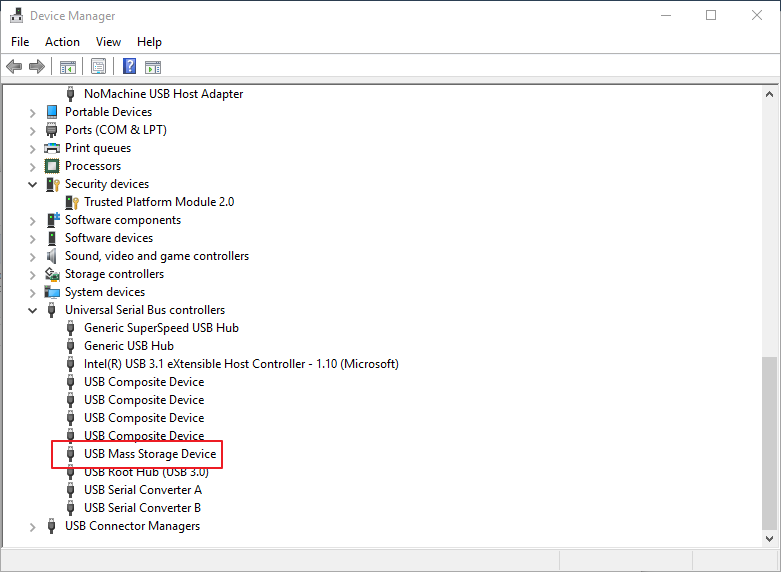

上电，接入usb。可以观察到pc上有接入存储设备
PC通过usbhub连接需要升级的板子(板子flash必须为空片)，打开USB Factory Tool.exe，显示如下：

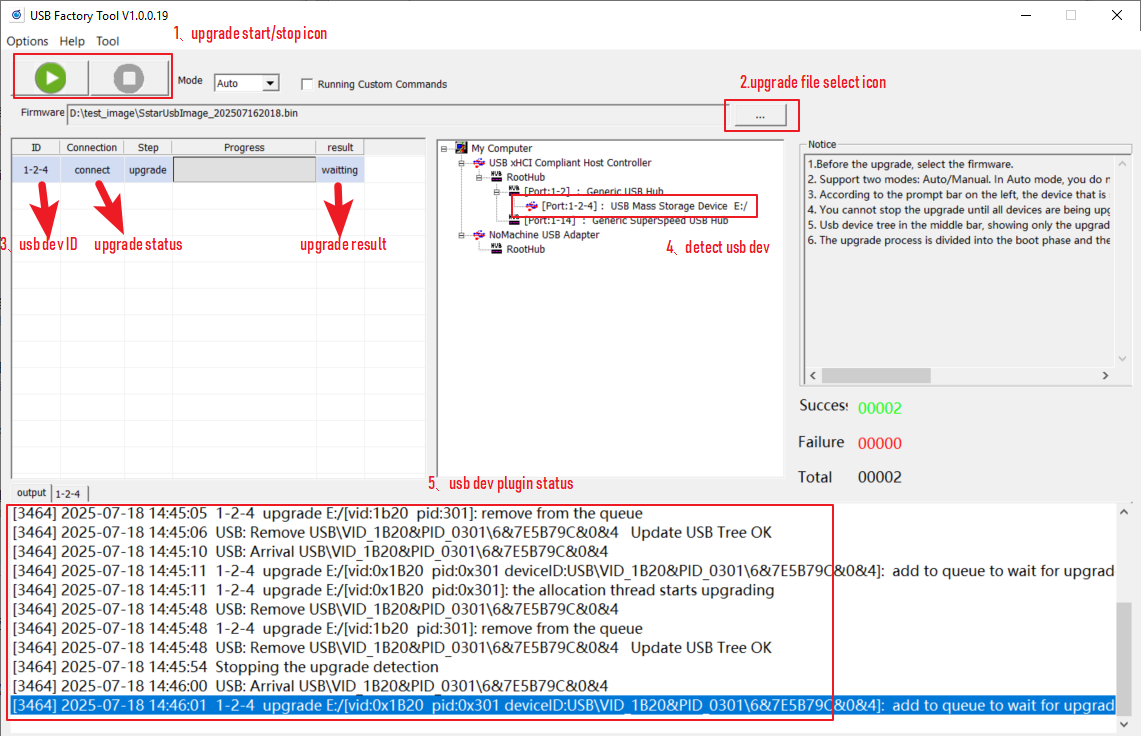

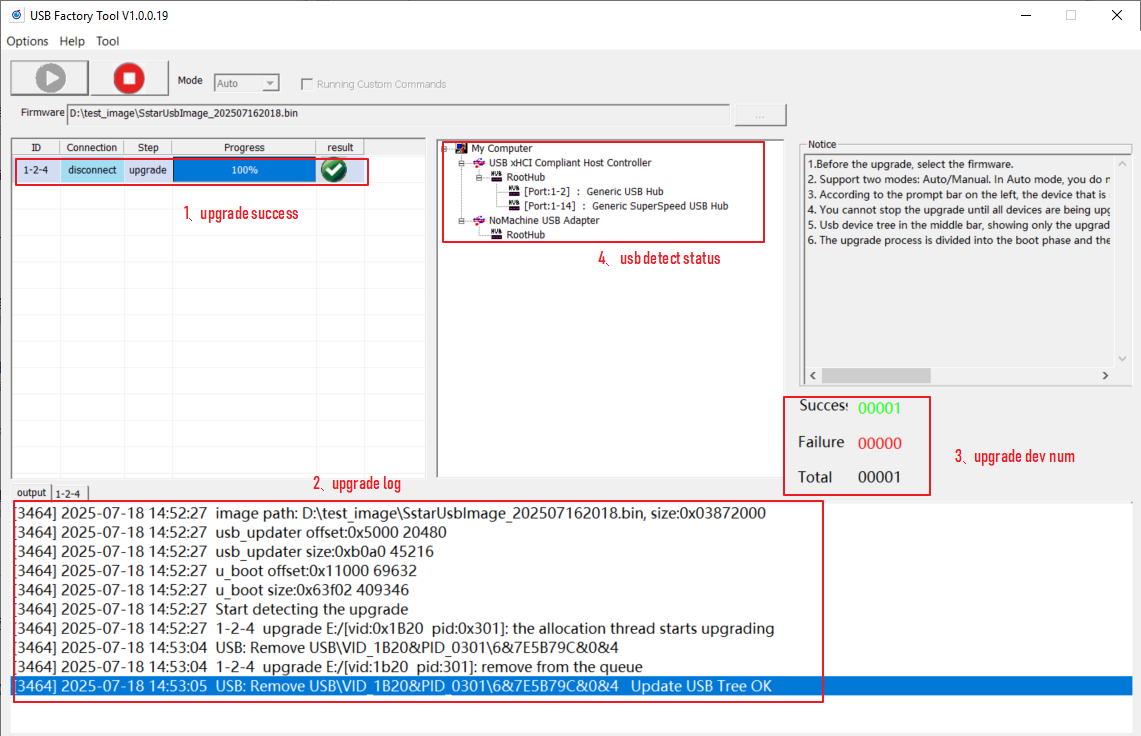

图上各个ICON功能如下：

1→升级开始和停止的按钮，需要注意的是停止按钮必须等接上的所有设备升级成功后才能按下；

2→升级包选择按钮：用来选择usb空片的升级包文件；

3→usb设备升级状态和结果显示栏，需要注意的是目前空片升级有两个状态：准备和升级。必须等升级状态成功后才能拔掉usb设备插上另一个usb设备进行升级；

4→显示目前识别到的usb设备

5→Usb设备插入显示状态log
选择好usb升级包文件，等插上的所有设备都识别到后，点击start按钮进行升级，升级完成后的界面如下：

图上各个ICON功能如下：

1→显示每个设备升级的结果；

2→显示每个设备升级的log；

3→显示连接的所有设备个数以及升级的状态；

4→显示检测到的usb设备，需要注意的是升级成功后检测到的usb设备会被移除

根据1→显示的每个设备的升级状态，进行如下操作：
- 升级成功：拔掉对应的设备，插上另一块空片继续进行升级；
- 升级失败：可以尝试插拔一下设备重新升级看是否ok

2.1.2 空片模式usb device升级¶

需求场景：

已有完整pcb，有usb 接口，但是nandflash、norflash、emmc里面为空。空片升级只支持 port0

实现原理：

IC上电先执行rom code，然后根据外部硬件配置跳转到flash/emmc/sdmmc中执行IPL，没有找到IPL资料，系统自动进入ufu的升级模式。通过pc tool 预加载 u-boot.bin (通过make_usb_factory_sigmastar.sh打包进SstarUsbImage_xxxx(date).bin空片升级包)。

此模式下要求： 预加载的u-boot.bin （release目录：project/board/pcupid/usb/upgrade/*，默认已经release）本身具备ufu升级能力。制作具有ufu升级能力的预加载bin

操作步骤：

空片升级与非空片升级操作步骤基本是一致的，但因为在空片模式下系统会自动进入ufu的升级模式，所以直接跳过非空片升级的操作步骤 3（打开uboot升级功能），详细步骤请参考2.1.1 uboot下进入ufu升级（非空片升级）的操作步骤 1 2 4 5 6 7即可

2.2. Flash_Tool烧录¶

本方式适用于空片烧录或者板子无法进入Uboot控制台的情况下使用。

如非空片或者能够正常启动的情况下，想使用Flash Tool烧录，则需要按照以下方式先关闭掉Debug Uart

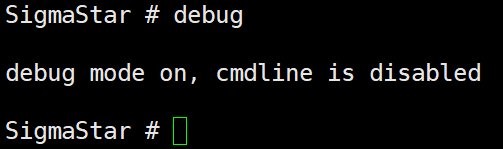

uboot控制台下直接输入debug，然后关闭串口终端
kernel下，则输入11111，然后关闭串口终端

2.2.1 SPI NAND Flash 与 SPI NOR FLASH烧录¶

开机，并确保串口的log无法执行到uboot控制台（如能正常启动，需要先在uboot控制台输入debug指令停掉串口调试功能）
关闭串口调试终端

启动到Uboot需要必备的分区以及分区起始地址

Nand/Nor分区地址分别如下:

Nand Flash:

Binary file	offset	Binary 放置目录
cis.bin	0x00000	project\image\output\images\cis.bin
cis.bin	0x20000	project\image\output\images\cis.bin
boot.bin	0x140000	project\image\output\images\boot.bin

PS:nand 提供脚本烧录方式, 一键烧录整个image

Binary file	offset	Binary 放置目录
OnebinnandBurnImgConfig.cfg	0x00000	project\image\output\images\OnebinnandBurnImgConfig.cfg

Nor Flash:

Binary file	offset	Binary 放置目录
boot.bin	0x000000	project\image\output\images\boot.bin

打开Flash_Tool(版本需要5.0.42及以上版本)，根据以上的分区以及分区起始地址，按照以下方法依次烧录分区:
1. 选择Flash Type (Nand Flash/Nor Flash)
2. 点击Connect，建立连接状态（Connect必须确保关闭串口工具，否则会出现争抢串口资源问题）

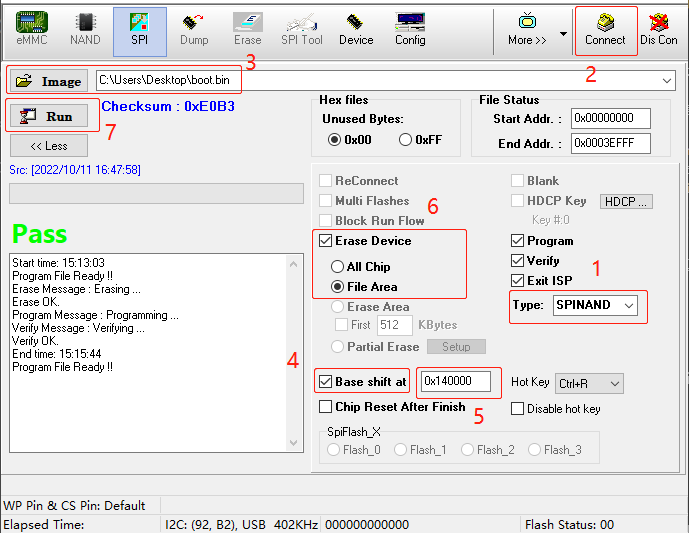

3. 选择需要烧录的分区对应的img，截图以Nand Flash烧录boot.bin为例
4. 勾选 Base shift at，选定从基地址0开始
5. 填写对应img分区的起始地址（Nand的boot.bin对应的是0x140000）
6. 确保Erase Device选择的是File Area
7. 点击Run，等待运行结束，直至提示Pass状态
根据Flash Type按照步骤3中对应的分区以及分区地址填入，根据步骤4重复烧录即可，烧录完之后重启即可正常启动到Uboot控制台，之后就可以使用Tftp网口烧录了

2.2.2 eMMC烧录¶

开机，并确保串口的log无法执行到uboot控制台（如能正常启动，需要先在uboot控制台输入debug指令停掉串口调试功能）
关闭串口调试终端

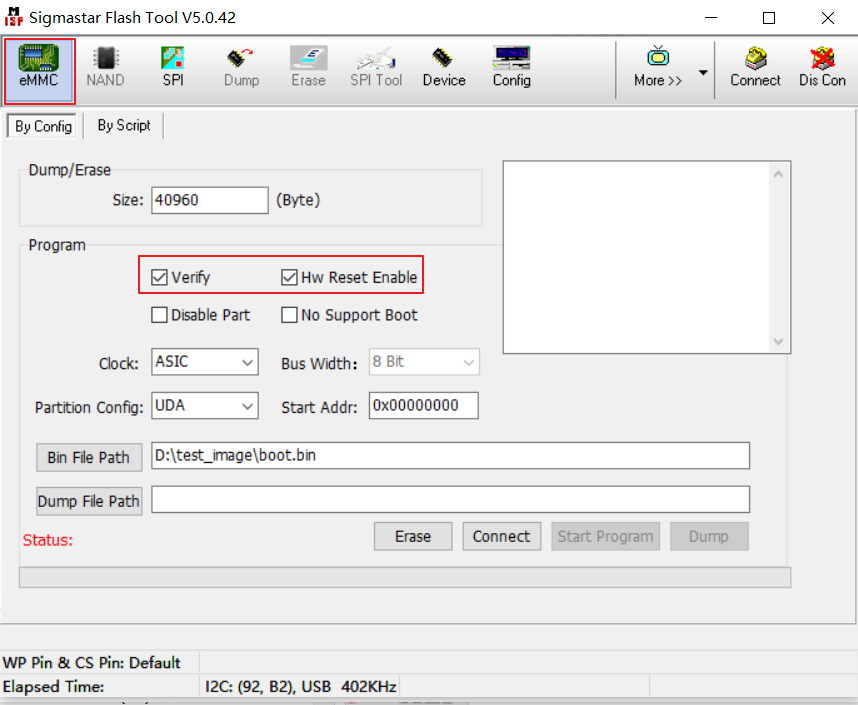

打开Flash_tool，根据下图勾选emmc→config界面

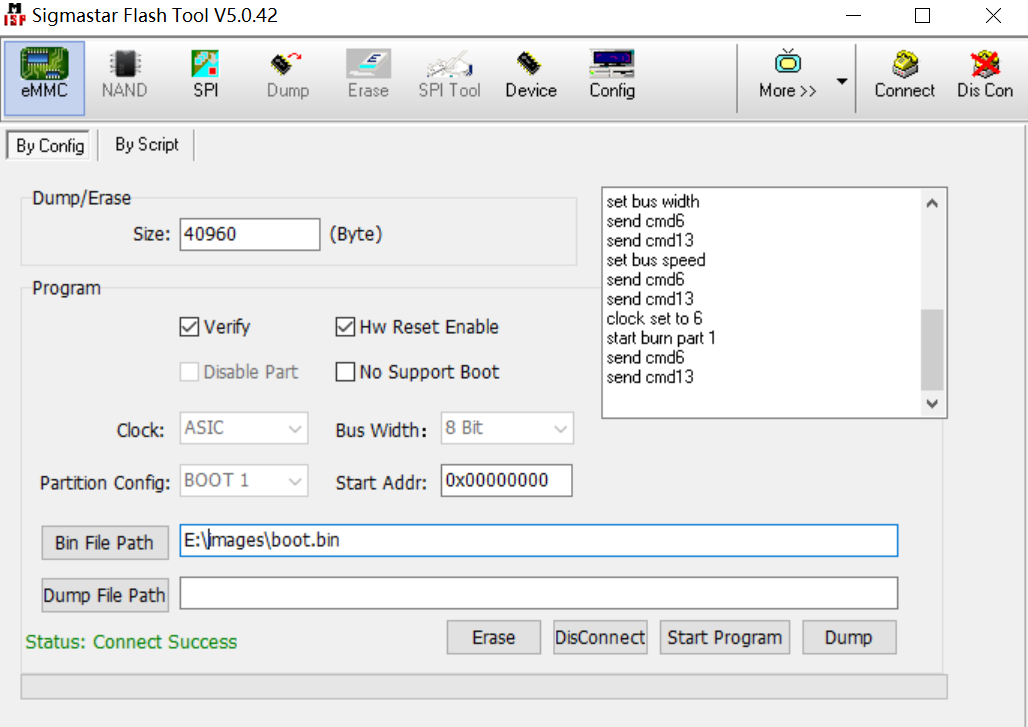

选择要升级的Bin file，点击connect，status显示Connect Success
点击Erase 进行擦除后，再点击Start Program按钮，升级成功显示：Status：Success.Please reset power
烧录完之后重启可正常启动到uboot控制台，之后就可以使用Tftp烧录了

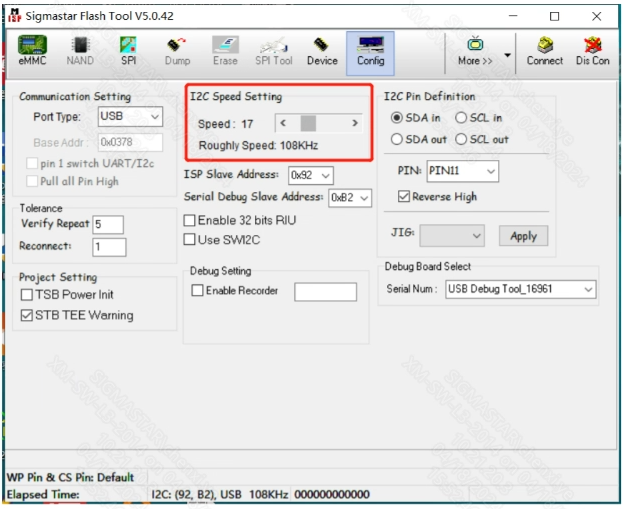

PS: 如果遇到 BGA14 ISPTOOL连接不上板子，可以尝试下图将ISPTOOL的debug板默认是400K I2C降低到108K试试，因为连的上就是高速的时候波形有干扰

By Config界面部分按钮功能介绍

Split Bin

Enable：烧录bin的时候是否要切割bin，使用于IMI比较小的场景
Bin Size: 切割Bin时，每个Bin文件大小

此两项推荐使用默认配置，不要随意修改。

Program

Bus Width: 启动的bus width，自动获取，无需手动设置。
Partition Config：配置eMMC启动分区及烧写分区。
Disbale Part：禁止从eMMC启动。
Hw Reset Enable：是否使能eMMc 硬件复位。eMMc启动是使用硬复位，如果eMMc的硬复位是关的话无法启动，需要开启这个开关。
Erase：是否擦除对应分区。
verify：烧录Bin的同时是否进行校验。

2.3. Tftp烧录（网口烧录）¶

本烧录方式仅针对可以进入到Uboot控制台的情况（空片或者无法启动到控制台的不支持此烧录方式）。

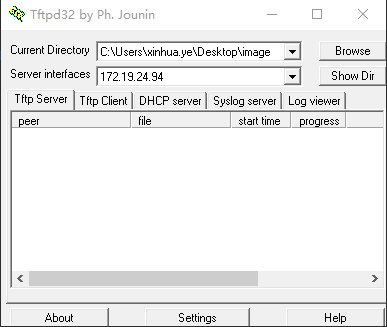

打开tftpd32工具，选择指向需要烧录的images目录(project\image\output\images)

开机按住Enter不放进入到Uboot控制台，按照以下方式设置IP

setenv ipaddr 192.168.1.8;     //设置板端ip，要求能跟PC端ping通
setenv serverip 192.168.1.9；  //设置PC端的ip
setenv -f ethact sstar_emac;          //设置使用Emac,本平台使用的是Emac
setenv -f ethaddr 0:11:22:33:44:55; //设定mac地址
setenv -f netmask 255.255.255.0;    //设置掩码
setenv -f gatewayip 192.168.1.1;    //设置网关
estart    //初始化网络  uboot 下使用网络之前需要先输入该命令
saveenv;

输入estar （与全烧录的区别是此方式可以estar auto_update.txt中的脚本，烧录任意单独分区）

注：
1. 为了保证烧录顺利，请保证PC和开发板处于同一网段。
2. 可以采用静态方式固定分配ip，防止烧录时ip地址跳变。
3. 您也可以使用独立网卡使PC端直连开发板，固定该网卡的内网ip地址，并按上述方法设定开发板。

2.4. OTA升级¶

OTA（Over-the-Air）是一种通过无线方式进行数据传输和更新的技术，通常用于电子设备（如智能手机、汽车、物联网设备等）的软件、固件或配置更新。OTA可以在设备与服务器之间进行远程传输，用户无需将设备接入电脑或进行有线操作。详情请看OTA升级使用参考

2.5. USB&SD升级¶

详情请看USB&SD升级

3. 母片制作¶

参考SDK/Tools/sigmastarbin/SstarMakebin_Manual.pdf

4. FAQ¶

4.1 制作具有ufu升级能力的预加载bin¶

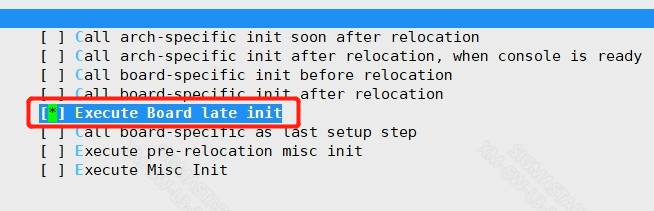

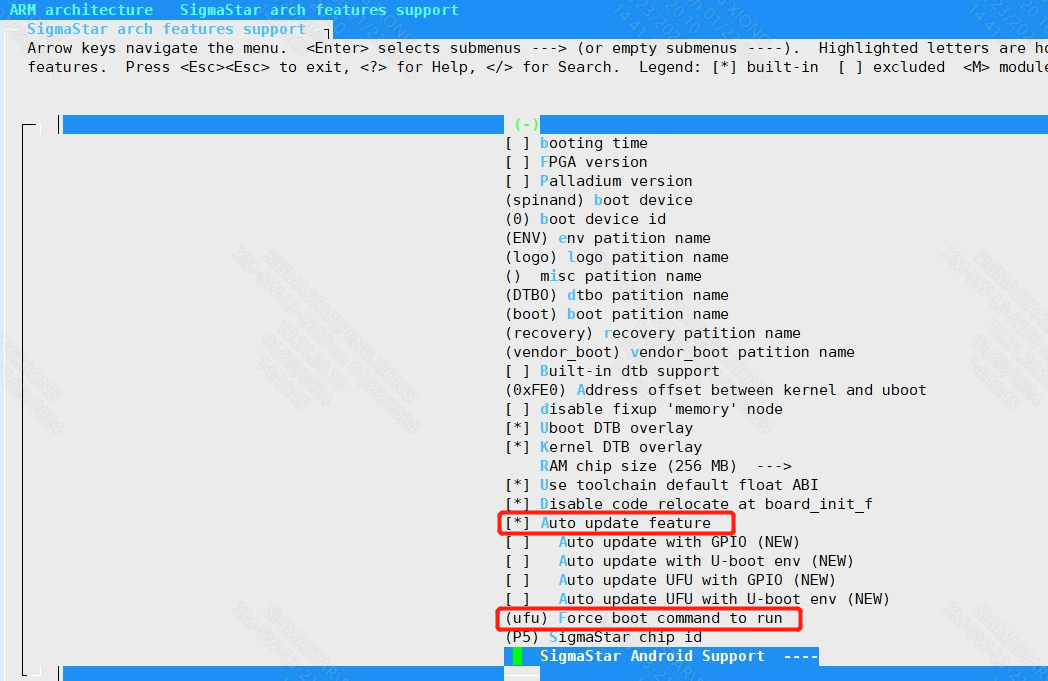

uboot menuconfig配置如下：

Init options
    -->Start-up hooks rch features support
        -->[*] Execute Board late init

ARM architecture
    -->SigmaStar arch features support
        -->[*] Auto update feature
        -->(ufu) Force boot command to run

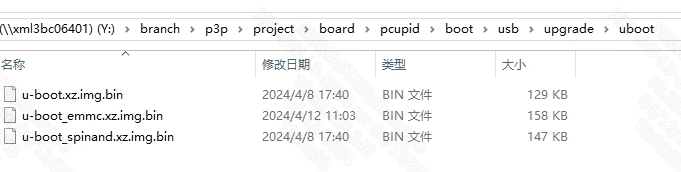

编译完成后，根据flash类型替换将生成的 预加载的u-boot.bin ，将bin档名修改为与project/board/pcupid/usb/upgrade/目录下将要替换的文件名一致，修改原则如下图：

4.2 uboot支持升级配置¶

4.2.1 uboot支持升级配置¶

    location:

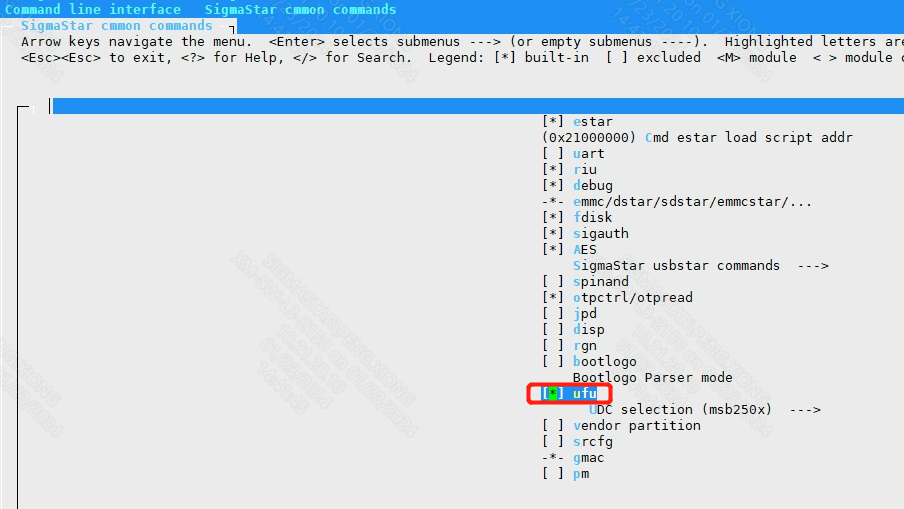

    Command line interface
        -->SigmaStar cmmon commands
            -->[*] ufu

支持ufu升级，但是不开启自动运行。

4.2.2 开启ufu的三种方式¶

方式一：

此方式需要打开menuconfig中的Auto update UFU with U-boot env(ota_upgrade_status)选项。

在boot模式下设定如下参数，重启开机后会进入device升级模式。

setenv ota_upgrade_status 1

saveenv

方式二：

uboot模式下使用输入ufu command可以直接进入device升级模式。

方式三：（通过gpio按键检测进入UFU Mode）

此方式需要打开menuconfig中的Auto update UFU with GPIO选项。

长按指定预设按键，并且上电开机，开机后uboot检测到按键触发，自动会进入device ufu升级模式。

如果需要指定对应的GPIO，则需要按照以下方法配置，并编译重新烧录uboot。

配置指定按键指定状态方法：修改boot/common/autoboot.c下FORCE_UPGRADE_GPIO(指定IO)、FORCE_UPGRADE_ACTIVE_HIGH(指定状态)，具体如下图：

实现原理：通过在uboot启动时，通过检测指定IO的指定状态，选择是否进入ufu mode (device升级模式)，相关代码实现在autoboot.c中，感兴趣可以自行研究。

4.2.3 make_usb_factory_sigmastar.sh使用说明¶

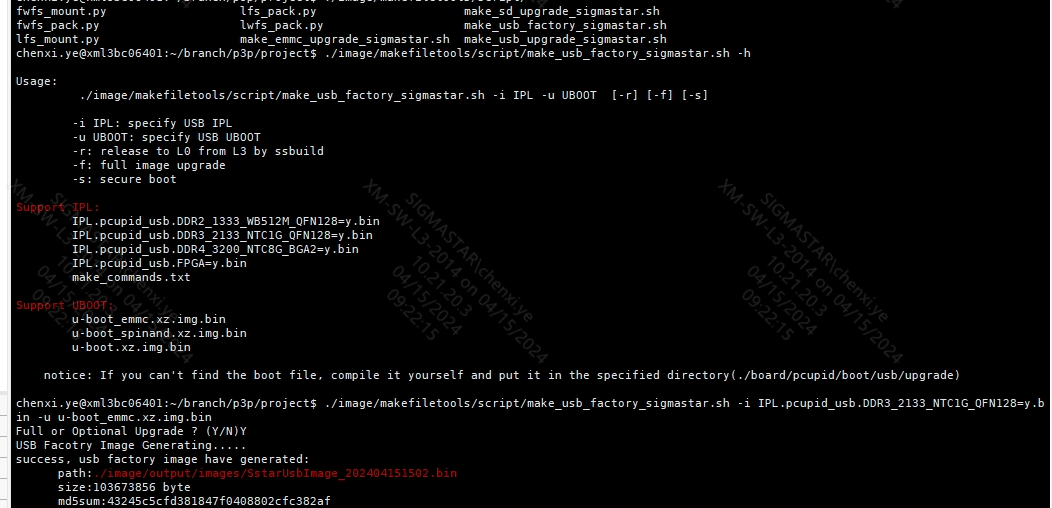

project下需要先make image，build pass之后，再使用make_usb_factory_sigmastar.sh来制作生成，usage如下：

注：根据客户实际场景，需要指定不同的IPL/UBOOT。若不指定IPL和UBOOT,则会使用config中配置的IPL/UBOOT，如下图中的配置

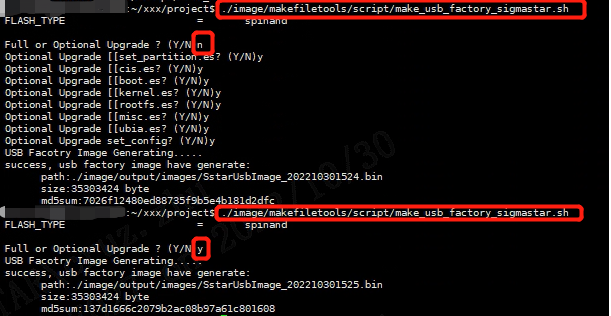

由usage可知，执行脚本时，若直接带-f，则表示需要升级auto_update.txt里面的全部es。若不带-f时，则会提示Full or Optional Upgrade？此时需要手动输入

在提示Full or Optional Upgrade时输入Y或者回车，则表示需要升级auto_update.txt里面的全部es。
在提示Full or Optional Upgrade时，输入N，则需要依次选择目标es是否升级，这些es是解析auto_update.txt得到的

部分操作如下图：

4.2.4 通过USB tools升级¶

usb tools介绍如下图

tool支持Auto升级和manual升级两种mode

auto模式

一般来说auto用于产线，可以自动监测设备插入，自动升级，步骤如下

选择固件
点击开始升级按钮，之后就可以插入设备，会自动开始升级,升级过程分为两个阶段, 准备阶段和升级阶段。只有升级阶段成功的设备才表示升级成功

Manual模式

Manual模式一般来说用于开发，需要选择某台设备进行升级，如下图所示，需要手动选择升级设备(USB大容量存储设备)，再点击升级按钮，如下图

步骤如下：

选择脚本打包好的固件
在设备树里点击接入的设备
点击开始升级按钮
