SENSOR 使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	07/10/2025

1. 概述¶

本文以 PCUPID 系列芯片的 Comake_Pi_D1 开发板为例，为图像传感器（sensor）的使用提供参考。使用时需了解一些基础技术知识，包括 MIPI 协议里的 CSI 接口、CCI 接口，以及sensor的规格等。

为确保图像sensor正常输出图像，请按以下步骤操作：

确认sensor与 SOC 芯片的硬件连接是否正确；
明确 SOC 芯片上哪些引脚可用于sensor的 MIPI 接口；
在设备树（dts）中正确配置 CSI 和 sensor_if 接口参数；
确认需要加载的模块 ko 文件；
确认需要加载的sensor驱动 ko 文件；
正确使用 MI 模块的 API 接口。

2. 关键字说明¶

sensor : 即传感器。在嵌入式音视频开发中，单独提及 “sensor” 时，特指 CMOS 图像传感器，其功能为采集图像数据。
sensor pad : 指sensor硬件对应的 SoC 芯片引脚。
mipi : 即 MIPI 协议簇，涵盖触摸、图像采集、图像显示等协议。在传感器使用场景中，“mipi” 特指 CSI-2 协议 / 接口（一种图像采集协议）；在面板（panel）或显示（disp）场景中，“mipi” 特指 DSI 协议 / 接口（一种图像显示协议）。
lane : 对实际物理接线的抽象概念，称为 “通道”，例如时钟通道（时钟 lane）、数据通道（数据 lane）。一个 lane 对应的物理接线可为 1 根或多根，以 MIPI 协议簇中 CSI-2 协议的物理层 D-PHY 为例，其单个数据 lane 包含 “data-” 和 “data+” 两根物理线。部分传感器支持多数据 lane，如 GC2053 传感器配备 2 个数据 lane（基于 D-PHY），对应 4 根物理数据线。默认情况下，单独提及 “lane” 时，均指 “数据通道”。

3. 功能描述¶

pcupid系列芯片支持sensor的mipi模式，bt601模式，bt656模式。不同的模式通过dts文件指定，本章以sensor的mipi模式为例，讲解sensor的使用方法。

sensor 与 SoC 接线说明

sensor 与 SoC 之间的接线逻辑主要包含以下两部分：

基础接线

sensor 自身需连接基础引脚，例如 reset（复位）引脚、clk（时钟）输入引脚等，此类引脚 / 接线不属于 MIPI 协议簇范畴。
MIPI 接口接线

sensor 配备 MIPI 接口（部分场景下，接口与协议概念可通用，存在术语混用情况），包含以下两类接口：
1. CSI 接口：作为 sensor 的数据面接口，用于传输图像数据
2. CCI 接口：作为 sensor 的控制面接口，用于通过读写寄存器实现对 sensor 工作方式及参数的配置

说明：SigmaStar 芯片的 CCI 接口基于 I2C 协议实现。

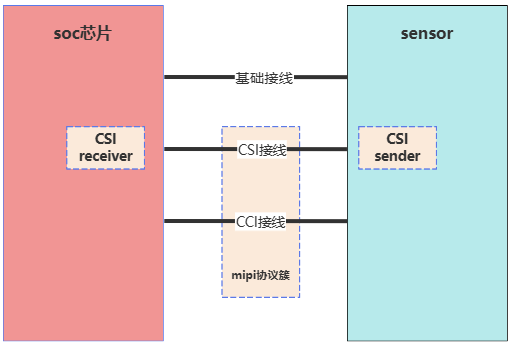

sensor和soc接线示意图

SoC 芯片内部 MIPI 协议簇的 CSI-2 接口 RX 接收器，硬件支持 2 条数据通道（data lanes）和 2 条时钟通道（clock lanes），其配置方式如下：

可配置为 “1 条时钟lane + 2 条数据lane”，供单个sensor使用
也可配置为两组 “1 条时钟lane + 1 条数据lane”，同时为两个sensor使用

具体配置细节请参见芯片数据手册。

sensor pad通道分配说明

snr0 对应 3 个通道（lane），包含 2 个数据通道（data lane）和 1 个时钟通道（clock lane）
snr2 对应 2 个通道（lane），包含 1 个数据通道（data lane）和 1 个时钟通道（clock lane）

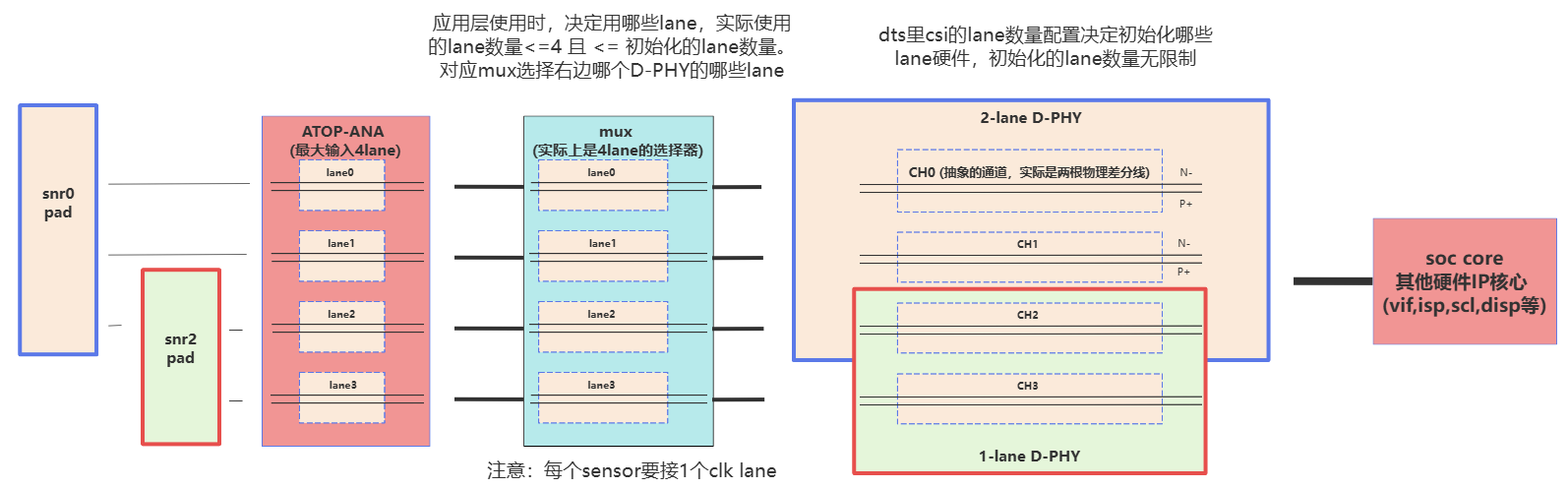

mipi rx接口解析图

SigmaStar的不同芯片支持的mclk频率存在差异，pcupid系列芯片支持的mclk如下

mclk支持配置时钟类型

4. 硬件连接介绍¶

4.1 soc硬件接口确认¶

确认soc芯片哪些引脚和sensor连接

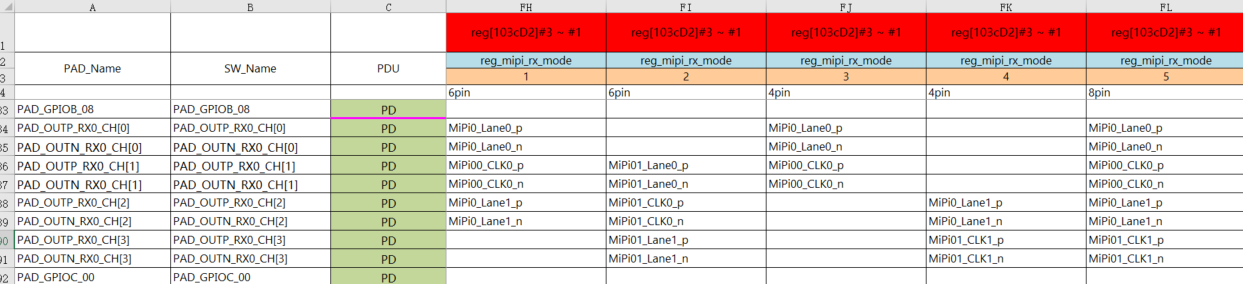

下面几张图是Comake_Pi_D1板载soc芯片的hw_checklist表的子表“ARMTmux”。对reg_mipi_rx_mode寄存器写不同的值，连接sensor的mipi_rx引脚也将会不同。支持snr0的2lane单独出流，支持snr0的1lane+snr2的1lane同时出流。dts里用snr_sr0_mipi_mode和snr_sr2_mipi_mode配置项对reg_mipi_rx_mode寄存器传值。

mipi的csi-2_RX引脚

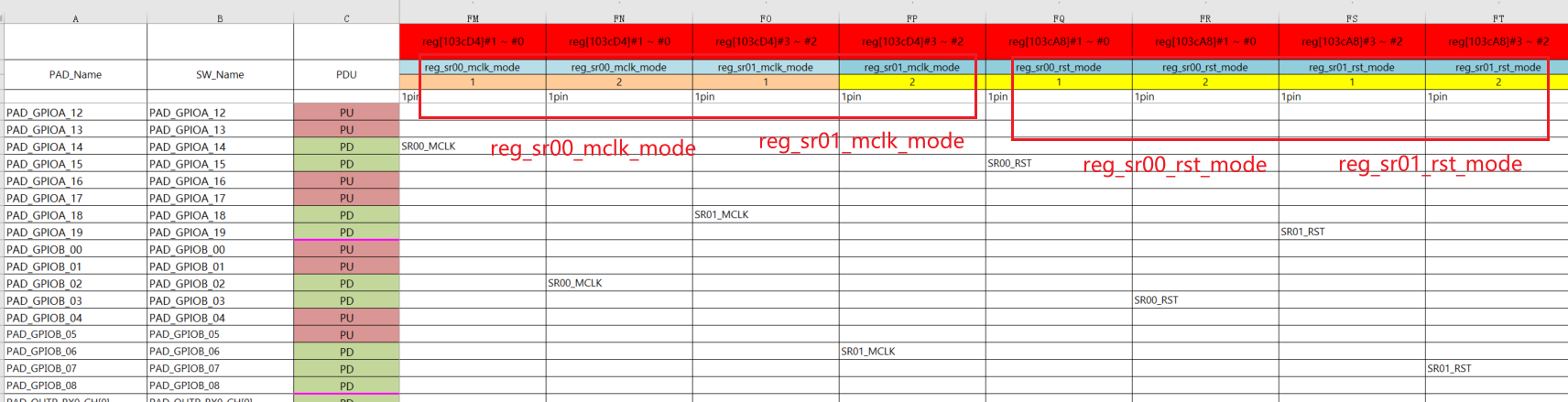

对reg_sr00_mclk_mode，reg_sr01_mclk_mode寄存器写不同的值，soc对外的sensor mclk引脚也会不同。对reg_sr00_rst_mode，reg_sr01_rst_mode寄存器写不同的值，soc对外的sensor rst引脚也会不同。dts里用snr_sr0_mipi_mclk_mode配置项对reg_sr00_mclk_mode寄存器传值，用snr_sr0_mipi_rst_mode配置项对reg_sr00_rst_mode寄存器传值。

sensor的mclk引脚和rst引脚

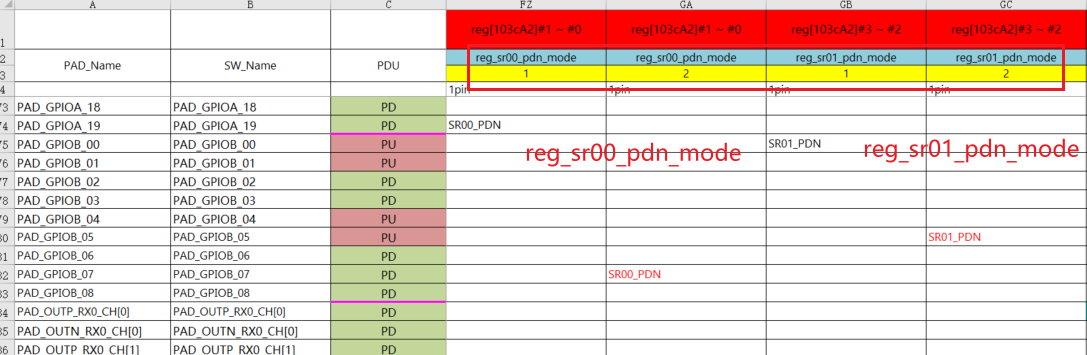

对reg_sr00_pdn_mode，reg_sr01_pdn_mode寄存器写不同的值，soc对外的sensor pdn引脚也会不同。dts里用snr_sr0_mipi_pdn_mode配置项对reg_sr00_pdn_mode寄存器传值。需要注意的是，有的sensor pdn引脚可以悬空不接，不需要控制。Comake_Pi_D1板子的snr2的pdn引脚就是悬空的，没有接入到soc。

sensor的pdn引脚

配置snr0，snr2各自的reg_mipi_rx_mode，reg_mclk_mode，reg_rst_mode，reg_i2c_mode寄存器为不同值时，有不同的用法，下面给出推荐性的使用组合。

类型	1个sensor用2lane单独出流	两个sensor各自用1lane同时出流(1lane+1lane)
mipi_rx_mode	设置snr0 mode=1	设置snr0 mode=5且snr2 mode=5
mclk_mode	设置snr0 mode=2	设置snr0 mode=2且snr2 mode=2
rst_mode	设置snr0 mode=2	设置snr0 mode=2且snr2 mode=2
i2c_mode	设置snr0 mode=4	设置snr0 mode=4且snr2 mode=4

注意：pcupid 最高规格支持2lane(数据lane)，可以配置成snr0 2lane 或者拆成 snr0 1lane + snr2 1lane。

确认snr0和snr2连接了哪两个接线座

Comake_Pi_D1板子上这两个sensor的pad都连接到接线座上，方便开发者连接sensor。

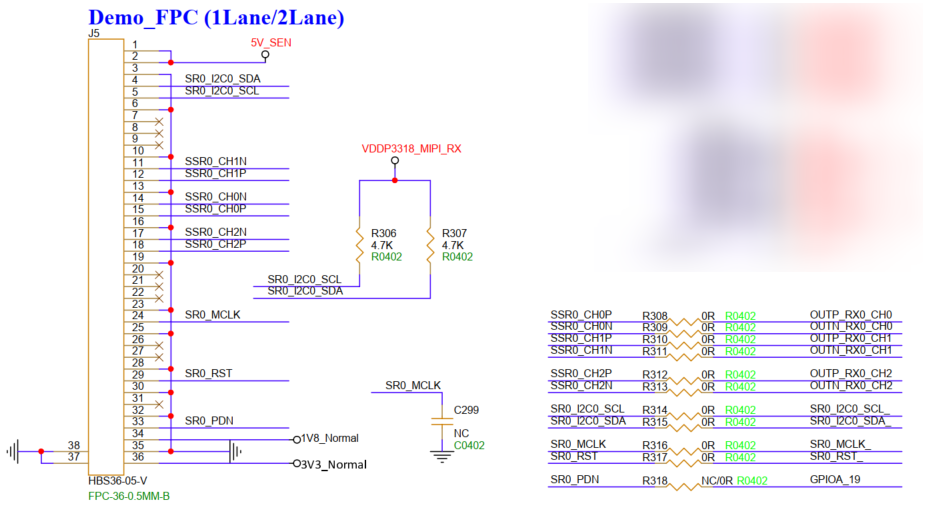

snr0连接到J5接线座上，原理图上"OUTP_RX_CH0"和"PAD_OUTP_RX0_CH[0]"是连接的。J5接线座上SSR0_CH1N/P这两个引脚是data0 lane，SSR0_CH2N/P是data1 lane，SSR0_CH0N/P是clk lane。可见它是一个最大支持2个data lane的mipi csi-2 rx接口。

J5-snr0接线座

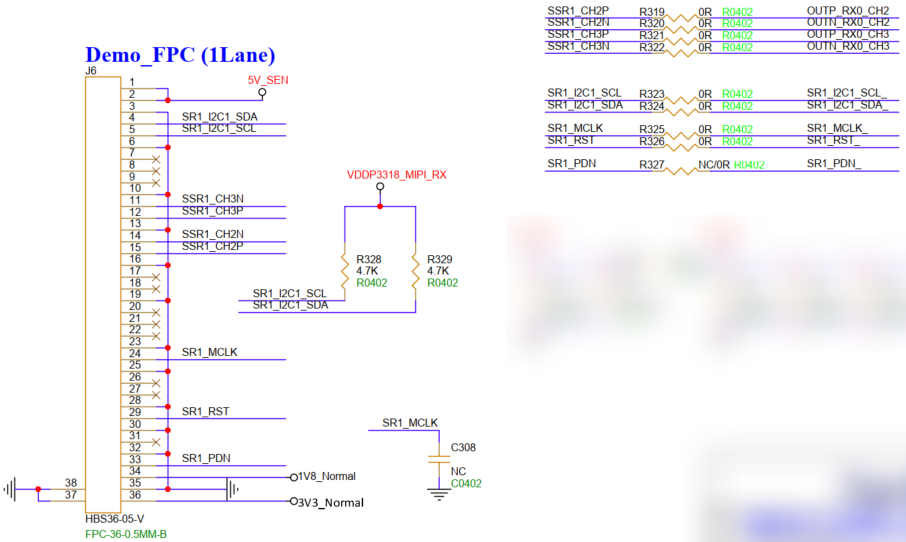

snr2连接到J6接线座上，原理图上"OUTP_RX_CH2"和"PAD_OUTP_RX0_CH[2]"是连接的。J6接线座上SSR0_CH2N/P这两个引脚是data0 lane，SSR0_CH3N/P是clk lane。可见它是一个最大支持1个data lane的mipi csi-2 rx接口。

J6-snr2接线座

4.2 sensor接口确认¶

确认sensor的接线座

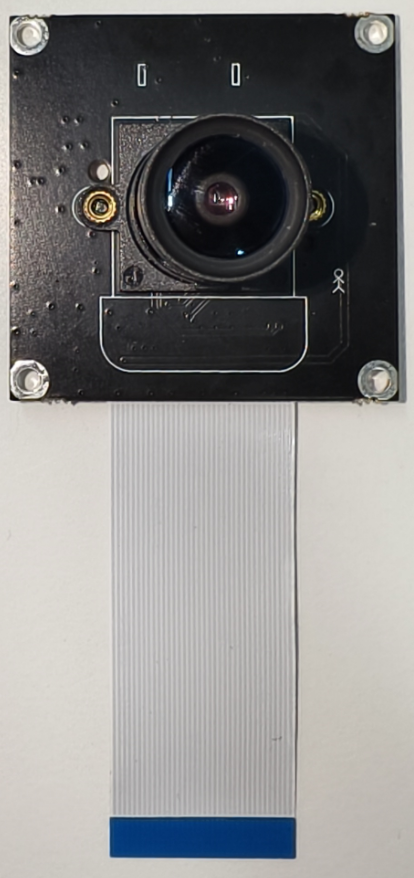

Comake_Pi_D1板子配套的是gc2053的sensor，它并没有直接焊在板子上，而是做成了一个单独的sensor硬件模块(一个硬件小板子)，该sensor模块用排线和Comake_Pi_D1板子连接。

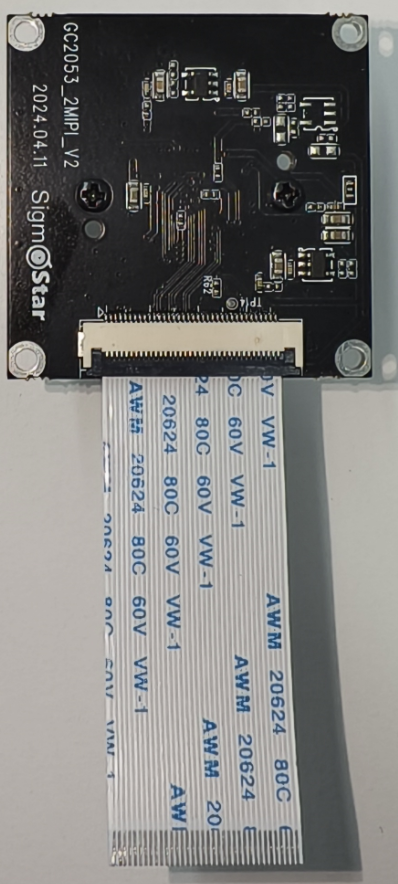

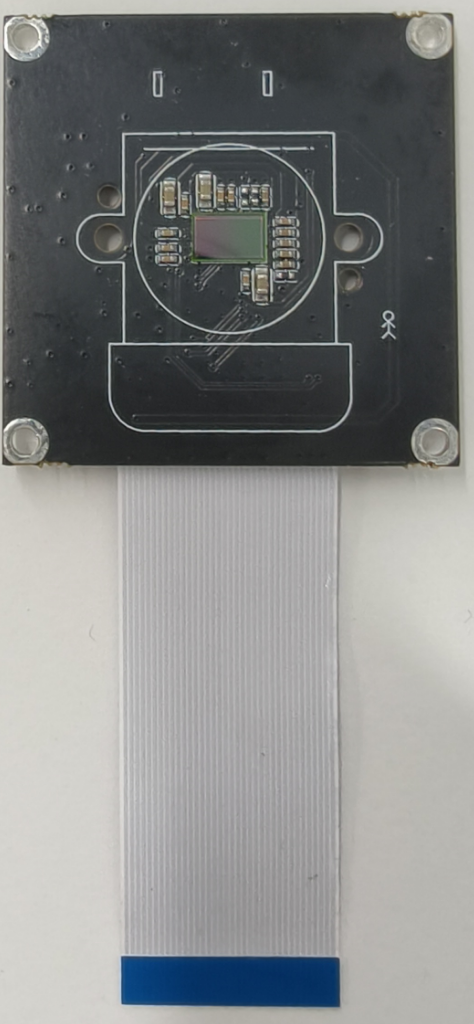

gc2053_mipi接口板

查看gc2053的数据手册，它要引出的有三类接线，一类是前面说的“基础接线”，包括RESET和MCLK，一类是“CCI接口线”，包括SBCL和SBDA，一类是“CSI接口线”，包括MDN/P<0>，MDN/P<1>和MCN/P。

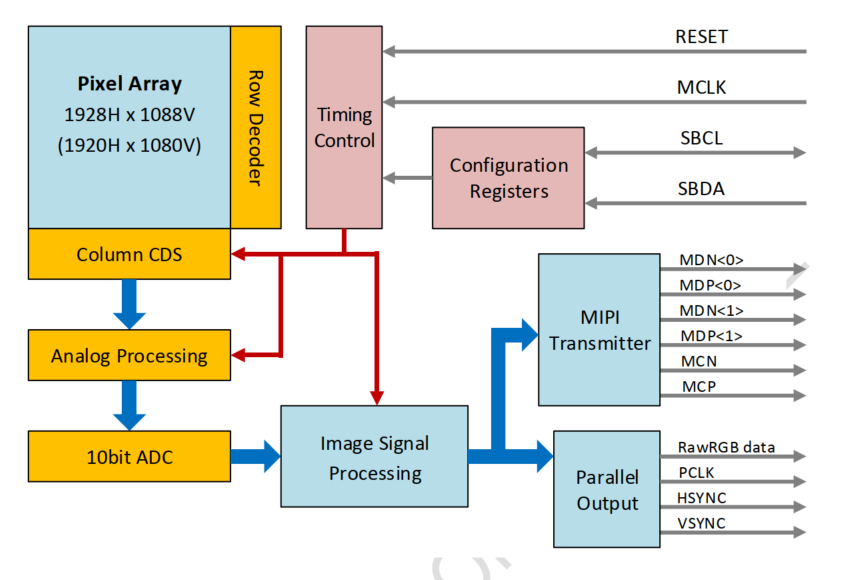

gc2053_block_diagram

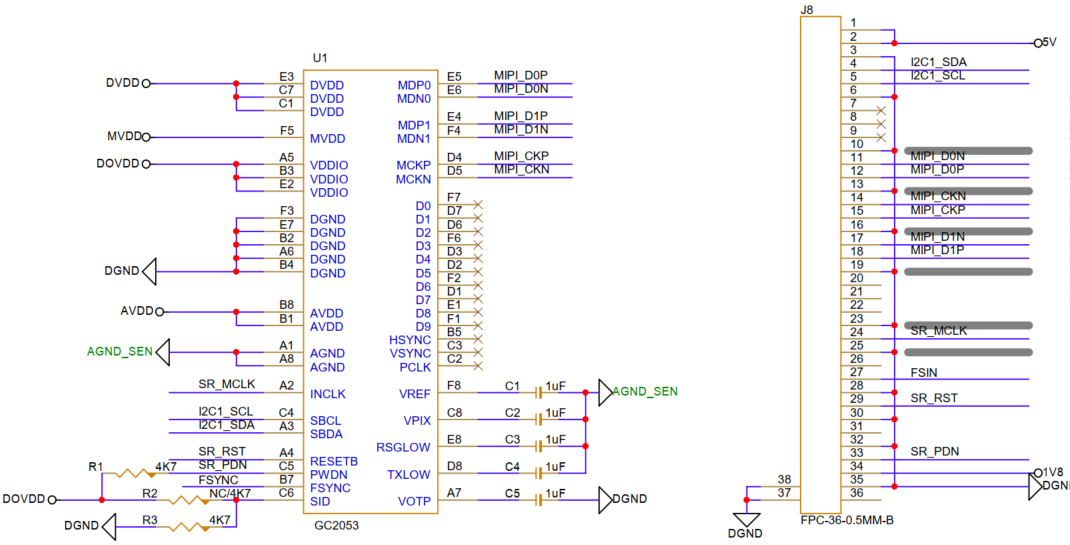

gc2053_mipi接口板的原理图如下，右侧的J8是接线座，用排线一端接J8，一端接Comake_Pi_D1板子的J5或者J6可以出流。可以看见J8接线座，和J5，J6接线座的线序是匹配的。

gc2053_mipi

4.3 MIPI 接口线序匹配¶

为了方便后续dts的配置，这里总结出mipi的csi接线关系。gc2053_mipi接口板J8接线座和Comake_Pi_D1板子J5，J6接线座，sensor pad的匹配关系

当J8用排线接J5时，sensor和snr0 pad是接通的。

J8	J5	snr0 pad
MIPI_D0N/P(data0 lane)	SSR0_CH1N/P	PAD_OUTN/P_RX0_CH[1]
MIPI_D1N/P(data1 lane)	SSR0_CH2N/P	PAD_OUTN/P_RX0_CH[2]
clock lane	SSR0_CH0N/P	PAD_OUTN/P_RX0_CH[0]

如果把PAD_OUTN/P_RX0_CH[0]简写成CH0，有如下表

sensor	snr0 pad
data0 lane	CH1
data1 lane	CH2
clock lane	CH0

当J8用排线接J6时，sensor和snr1 pad是接通的，同上步骤，可得到下表

sensor	snr1 pad
data0 lane	CH3
clock lane	CH2

注意：J5和J6共用了CH2 pad，这对后续的两个sensor同时使用产生了限制，在dts章节讨论它

5. kernel用法介绍¶

5.1 dts 配置¶

前面提到sensor和soc芯片之间的三类接线，“基础接线”，“CCI接口线”，“CSI接口线”。需要在dts里做好配置，内核会根据dts的配置，初始化好soc的这三类pad。“基础接线”和“CCI接口线”通过sensorif节点配置，“CSI接口线”通过csi接口配置。dts配置只是决定了初始化哪些snr pad的哪些lane，没有数量限制。Comake_Pi_D1板子通用的配置如下

初始化snr0的2lane和snr2的1lane:

    csi: csi {
        compatible = "sstar,csi";
        io_phy_addr = <0x1f000000>;
        banks = <0x153C>,<0x153D>,<0x153E>,<0x1538>,<0x153A>,<0x153B>;
        atop_banks = <0x153F>;
        clkgen_banks = <0x1038>;
        interrupts=  <GIC_SPI INT_IRQ_MIPI_CSI2 IRQ_TYPE_LEVEL_HIGH>;
        status = "okay";
        /* Config max lane number */
        csi_sr0_lane_num = <2>;
        csi_sr2_lane_num = <1>;
        /* Config lane selection */
        csi_sr0_lane_select = <0 1 2>;
        csi_sr2_lane_select = <0 1>;
        /* Config lane P/N swap */
        csi_sr0_lane_pn_swap = <0 0 0>;
        csi_sr2_lane_pn_swap = <0 0>;
    };

    sensorif: sensorif {
        compatible = "sstar,sensorif";
        status = "okay";
        clocks = <&CLK_sr00_mclk>, <&CLK_sr01_mclk>;

        /* Config sensor 0 pad mux */
        snr_sr0_mipi_mode         = <5>;
        snr_sr0_mipi_rst_mode     = <2>;
        snr_sr0_mipi_pdn_mode     = <0>;
        snr_sr0_mipi_mclk_mode    = <2>;
        snr_sr0_rst_gpio          = <73>;
        snr_sr0_pdn_gpio          = <77>;

        ...

        /* Config sensor 2 pad mux */
        snr_sr2_mipi_mode         = <5>;
        snr_sr2_rst_gpio          = <77>;
        snr_sr2_mipi_pdn_mode     = <0>;
        snr_sr2_mipi_mclk_mode    = <2>;

        /* Config mclk 37.125MHz supported */
        snr_sr0_mclk_37p125 = <1>;
        snr_sr2_mclk_37p125 = <1>;

        /* Config CCI interface */
        snr0_mipi_i2c = <0>;
        snr2_mipi_i2c = <1>;
    };

csi部分释义如下：

参数	释义	备注
interrupts	mipi rx csi中断	不需要修改
clocks	mipi rx csi时钟源	不需要修改
csi_sr0_lane_num	配置snr0 data lane的初始化数量	根据需要初始化，snr0最大只有两个data lane，可选值0，1，2，注意：这里lane_num需要小于等于reg_mipi_mode寄存器指定的lane数量。如果初始化snr0为2lane，实际使用时，也可以只使1lane
csi_sr0_lane_select	配置csi接口snr0 lane的相对线序	`<clk_lane的相对序号 data0_lane的相对序号 data1_lane的相对序号>`，相对序号是指clk_lane，data0_lane，data1_lane三者比较各自CH值的大小顺序，CH值最小的相对序号是0，中间的是1，最大的是2。例如当csi_sr0_lane_num=2，结合前面提到的J8-J5-snr0线序表，clk_lane接的是CH0，data0_lane接的是CH1，data1_lane接的是CH2，那么 `csi_sr0_lane_select=<0 1 2 >`
csi_sr0_lane_pn_swap	配置snr0的lane极性是否反转	`<clk_lane的极性反转标志 data0_lane的极性反转标志 data1_lane的极性反转标志>` 反转标志值只有两个，0和1。0表示lane的极性没有反转，N线接N线，P线接P线。1表示lane的极性出现反转，N线接了P线，P线接了N线。这是芯片兼容性设计，防止外部电路设计出错改版，只要改这里的配置就行了。Comake_Pi_D1板子snr0的所有lane和snr2的所有lane极性都没有反转。例如 `csi_sr0_lane_pn_swap=<0 0 0>`
csi_sr2_lane_num	配置snr2 data lane的初始化数量	根据需要初始化，snr2最大只有1个data lane，可选值0，1
csi_sr2_lane_select	配置csi接口snr2 lane的相对线序	同上分析，clk_lane接的是CH2，data0_lane接的是CH3，clk_lane的CH值是2，data0_lane的CH值是3，2比3小，所以clk_lane的相对序号是0，data0_lane的相对序号是1，即 `csi_sr2_lane_select=<0 1>`
csi_sr2_lane_pn_swap	配置snr2的lane极性是否反转	同上分析，极性没有反转，例如 `csi_sr2_lane_pn_swap=<0 0>`

注意：默认设置snr0_lane_num=2和snr2_lane_num=1。如果只有snr0接sensor，那么sensor可以使用1lane或者使用2lane出流。如果只有snr2接sensor，那么sensor只能用1lane出流。如果srn0和snr2都接了sensor，要注意CH2共线的问题，想要两个sensor都同时出流，两个sensor都只能用1lane出流。

sensorif部分释义如下：

参数	释义	备注
clocks	sensor mclk时钟源	需要按照snr0 snr2的顺序配置
snr_sr0_mipi_mode	snr0 mipi的mode，不同mode主要是csi接口pad(引脚)不同	参考hw_checklist的ARMTmux子表
snr_sr0_mipi_rst_mode	snr0用mipi接口时reset引脚的mode，不同mode主要是pad(引脚)差异	参考hw_checklist的ARMTmux子表
snr_sr0_mipi_pdn_mode	snr0用mipi接口时pdn引脚的mode，不同mode主要是pad(引脚)差异	参考hw_checklist的ARMTmux子表
snr_sr0_mipi_mclk_mode	snr0用mipi接口时mclk引脚的mode，不同mode主要是pad(引脚)差异	参考hw_checklist的ARMTmux子表
snr_sr0_rst_gpio	snr0 的reset gpio 引脚index	同时配置rst mode和rst gpio的话优先使用gpio的设定
snr_sr0_pdn_gpio	snr0 的pdn gpio 引脚设置	同时配置pdn mode和pdn gpio的话优先使用gpio的设定
snr_sr0_mclk_37p125	配置snr0 支持37.125MHz	1-支持37.125MHz
snr0_mipi_i2c	配置snr0 使用的i2c bus id	需要根据实际使用的i2c bus进行配置

5.2 padmux配置¶

上节所示snr0_mipi_i2c和snr2_mipi_i2c配置指定了使用哪一个i2c bus控制器。i2c控制器对应的引脚要通过padmux指定，在kernel/arch/arm/boot/dts/pcupid-comake-pi-d1-dual-sensor-padmux.dtsi中

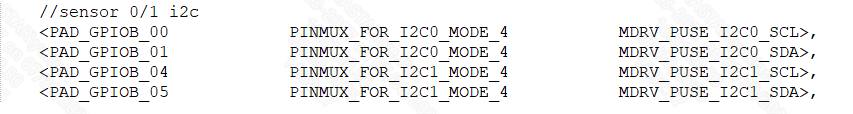

/ # cat kernel/arch/arm/boot/dts/pcupid-comake-pi-d1-dual-sensor-padmux.dtsi
...
//sensor 0/1 i2c
<PAD_GPIOB_00            PINMUX_FOR_I2C0_MODE_4           MDRV_PUSE_I2C0_SCL>,
<PAD_GPIOB_01            PINMUX_FOR_I2C0_MODE_4           MDRV_PUSE_I2C0_SDA>,
<PAD_GPIOB_04            PINMUX_FOR_I2C1_MODE_4           MDRV_PUSE_I2C1_SCL>,
<PAD_GPIOB_05            PINMUX_FOR_I2C1_MODE_4           MDRV_PUSE_I2C1_SDA>,
...

5.3 project config配置¶

在project目录下执行"make menuconfig"命令，然后打开，关闭或修改某些配置项。如果要保存修改后的配置，需执行"make savedefconfig"命令，然后执行"cp defconfig 目标defconfig"命令

5.3.1 配置打包的sensor驱动ko¶

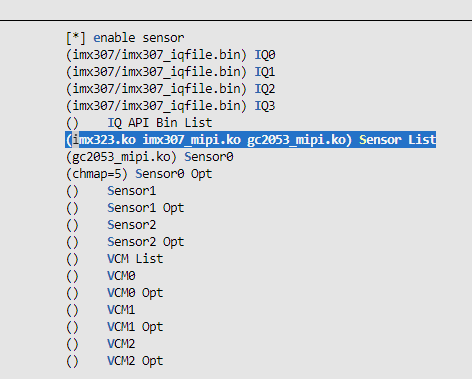

CONFIG_SENSOR_LIST：填写打包的sensor驱动ko名称列表，不同ko名称之间用空格隔开，该配置项对应make menuconfig看到的"List of sensor ko for image packaging"

例如某defconfig默认打包imx323.ko, imx307_mipi.ko, gc2053_mipi.ko文件

/project# make menuconfig
    Sensor  --->
        ...
        (imx323.ko imx307_mipi.ko gc2053_mipi.ko) List of sensor ko for image packaging  --->
        ...

5.3.2 配置sensor加载的驱动ko¶

CONFIG_SENSOR0 / 1 / 2：填写snr接口要加载的驱动ko名称。该配置项对应make menuconfig看到的"Snr0 / 1 / 2 ko"
CONFIG_SENSOR0 / 1 / 2_OPT：填写驱动ko要传递的参数chmap。该配置项对应make menuconfig看到的"Parameters for snr0 / 1 / 2 ko"

参数"chmap"的值，决定初始化不同接口的sensor

单独初始化snr0接口的sensor      ----> chmap=1
单独初始化snr2接口的sensor      ----> chmap=4
同时初始化snr0+snr2接口的sensor ----> chmap=5

例如snr0单独接gc2053型号sensor的配置如下

/project# make menuconfig
    Sensor  --->
        (common/base_iqfile.bin) IQFILE_BASE_IQ0  --->
        () IQFILE_BASE_IQ1  --->
        () IQFILE_BASE_IQ2  --->
        () IQFILE_BASE_IQ3  --->
        (gc2053/gc2053_api.bin) IQFILE_API_IQ0  --->
        () IQFILE_API_IQ1  --->
        () IQFILE_API_IQ2  --->
        () IQFILE_API_IQ3  --->
        (gc2053_mipi.ko) List of sensor ko for image packaging  --->

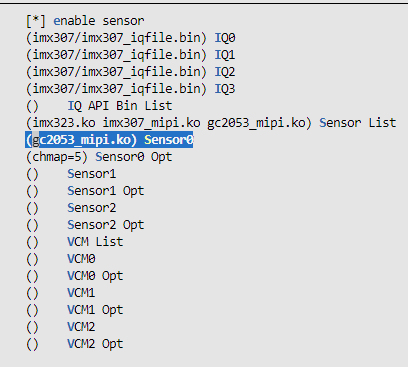

        (gc2053_mipi.ko) Snr0 ko  --->
        (chmap=1) Parameters for snr0 ko  --->
        () Snr1 ko  --->
        () Parameters for snr1 ko  --->
        () Snr2 ko  --->
        () Parameters for snr2 ko  --->
    ...

例如snr0接gc2053型号sensor，snr2接ov2710型号sensor的配置如下

/project# make menuconfig
    Sensor  --->
        (common/base_iqfile.bin) IQFILE_BASE_IQ0  --->
        () IQFILE_BASE_IQ1  --->
        (common/base_iqfile.bin) IQFILE_BASE_IQ2  --->
        () IQFILE_BASE_IQ3  --->
        (gc2053/gc2053_api.bin) IQFILE_API_IQ0  --->
        () IQFILE_API_IQ1  --->
        (ov2701/ov2701_api.bin) IQFILE_API_IQ2  --->
        () IQFILE_API_IQ3  --->
        (gc2053_mipi.ko ov2701_mipi.ko) List of sensor ko for image packaging  --->
        (gc2053_mipi.ko) Snr0 ko  --->
        (chmap=1) Parameters for snr0 ko  --->
        () Snr1 ko  --->
        () Parameters for snr1 ko  --->
        (ov2701_mipi.ko) Snr2 ko  --->
        (chmap=4) Parameters for snr2 ko  --->
    ...

5.3.3 配置IQ文件¶

IQ文件是ISP模块依赖的参数配置文件，PCUPID 系列芯片公板的 IQ 文件分为以下两类

驱动层使用的IQ文件：基础固定的iq文件，（bin 类型，下文简称 “iq base bin 文件”）。
应用层使用的IQ文件：按需修改的iq文件，（bin 类型，下文简称 “iq api bin 文件”）。

IQ文件打包说明:

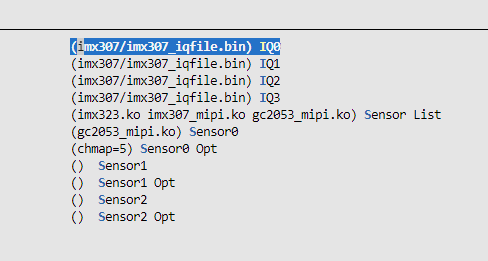

CONFIG_IQFILE_IQ0 / 1 / 2 /3：填写要打包iq base bin文件的“相对目录/文件名称”。相对目录是相对于"project/board/pcupid/iqfile/"的路径，该配置项对应make menuconfig看到的IQFILE_BASE_IQ0 / 1 / 2 / 3
CONFIG_IQAPI_IQ0 / 1 / 2 /3：填写要打包iq api bin文件的“相对目录/文件名称”。相对目录是相对于"project/board/pcupid/iqfile/"的路径，该配置项对应make menuconfig看到的IQFILE_API_IQ0 / 1 / 2 / 3

例如snr0接gc2053型号sensor，两种IQ文件的打包配置如下

/project# make menuconfig
    Sensor  --->
        (common/base_iqfile.bin) IQFILE_BASE_IQ0  --->
        () IQFILE_BASE_IQ1  --->
        () IQFILE_BASE_IQ2  --->
        () IQFILE_BASE_IQ3  --->
        (gc2053/gc2053_api.bin) IQFILE_API_IQ0  --->
        () IQFILE_API_IQ1  --->
        () IQFILE_API_IQ2  --->
        () IQFILE_API_IQ3  --->
    ...

注意：部分defconfig会默认将所有snr接口 IQ 文件打包至镜像中，此情况对实际sensor的正常使用无影响，可以按需删掉不用的IQ文件

这两个bin文件的打包操作分别在miservice.mk和customer.mk中执行（脚本读写配置项值时，需删除配置项名称的CONFIG_前缀）

iq base bin的打包：CONFIG_IQFILE_IQx指定的iq base bin文件在customer.mk里被拷贝到/config/iqfile/目录下，并命名为iqfile0 / 1 / 2 / 3.bin

/ # cat project/image/packaging/common/miservice.mk
...
    if [ "$(IQFILE_IQ0)" != "" ]; then \
        cp -rf $(PROJ_ROOT)/board/$(CHIP)/iqfile/$(IQFILE_IQ0) $(miservice$(RESOURCE))/iqfile/ -vf; \
        cd $(miservice$(RESOURCE))/iqfile; \
        chmod +x $(shell echo $(IQFILE_IQ0) | awk -F'/' '{print $$NF}'); \
        ln -sf $(shell echo $(IQFILE_IQ0) | awk -F'/' '{print $$NF}') iqfile0.bin; cd -; \
    fi;
...

注意：mi_common.ko固定加载名称为iqfile0 / 1 / 2 / 3.bin的 iq base bin 文件，打包的文件名不可修改，但打包的目标路径可调整，打包路径修改后，modparam.json文件要同步修改，见下文"IQ文件加载说明"小节。

iq api bin的打包：CONFIG_IQAPI_IQx指定的iq api bin文件在customer.mk里被拷贝到/customer/目录下，并且被重命名为iqApiBin0 / 1 / 2 / 3.bin

/ # cat project/image/packaging/common/customer.mk
...
    # pack iq api bin
    if [ "$(IQAPI_IQ0)" != "" ]; then \
        cp -rf $(PROJ_ROOT)/board/$(CHIP)/iqfile/$(IQAPI_IQ0) $(customer$(RESOURCE))/iqApiBin0.bin -vf; \
    fi;
...

注意：打包的iq base bin文件名和打包的目标路径均可修改，修改后，应用程序要同步修改，见下文"IQ文件加载说明"小节。

最终打包结果如下

/ # ls -l /config/iqfile/
total 188
...
-rwxr-xr-x    1 13280    1513         39274 Aug 29  2025 base_iqfile.bin
lrwxrwxrwx    1 13280    1513            15 Aug 29  2025 iqfile0.bin -> base_iqfile.bin
...
/ #
/ # ls -l /customer/
total 9798
...
-rw-r--r--    1 13280    1513         92124 Aug 29  2025 iqApiBin0.bin
...

IQ文件加载说明:

上文已介绍两类 IQ 文件的打包过程，以下说明其具体加载方式：

iq base bin的加载：加载mi_common.ko时，该ko会从modparam.json中指定的"rootPath"路径加载 iq base bin 文件，并根据文件内容读写寄存器，完成 ISP 硬件初始化。"rootPath"依赖iq base bin文件的打包路径，两者要保持一致

例如miservice.mk已将iq base bin文件打包到文件系统/config/iqfile/目录，"rootPath"的赋值如下
```
/ # cat /config/modparam.json
{
...
"E_MI_MODULE_ID_ISP" :
{
    "rootPath" : "/config/iqfile"
},
...
}
```
注意："rootPath"指定的路径可自行修改，其他注意项如下
- 如果modparam.json中无E_MI_MODULE_ID_ISP节点，或该节点下无rootPath配置项，则默认从/config/iqfile/目录加载 iq base bin 文件。
- 如果iq base bin文件没有加载成功，串口会有错误打印，例如"[ERR]Failed to open IQ file /config/iqfile/iqfile0.bin.Invalid path!!!!!!!!!"
iq api bin的加载：应用层在初始化sensor时，需主动调用MI_ISP_ApiCmdLoadBinFile( )函数，利用iq api bin文件的打包路径和名称来加载该文件。

例如customer.mk已将iq api bin文件打包到文件系统/customer/iqApiBin0.bin，函数调用如下
```
MI_ISP_ApiCmdLoadBinFile(isp_dev_id, isp_channel_id, "/ customer/iqApiBin0.bin", 0);
```
注意：
- 如果customer.mk打包的iq api bin文件目标路径和名称修改了，函数入参也要相应修改。
- 如果iq api bin文件没有加载成功，串口会有错误打印，例如"[isp_cus3a_api.c][MI_ISP_ApiCmdLoadBinFile] File path does not exist. /customer/iqApiBin0.bin not found!"。
- 如果iq base/api bin两个文件都没有加载成功，除了错误打印之外，图像画面也会发黄

IQ文件的来源说明:

上面提到了两类IQ文件的打包和加载过程，接下来说明这两类IQ文件的产生及修改方式。

iq base bin的来源：sigmastar原厂提供，sdk中自带，内容不可修改。最终使用的 iq base bin 文件名称固定为iqfile0 / 1 / 2 / 3.bin，名称不可更改
iq api bin的来源：sigmastar原厂提供默认的iq api bin文件，sdk里自带，客户可以用IQ tool工具，根据sensor和使用场景的不同 按需修改文件内容和名称，IQ tool的使用方法参考《ISP API Tuning SOP》文档

5.3.4 配置打包mi模块¶

sigmastar平台使用sensor必须依赖mi_common.ko，mi_sensor.ko等ko，mi模块的详情见《功能模块开发指南》。

使用sensor必需依赖的mi模块ko如下表

类型	作用
mi_common.ko	为sensor的使用提供基础的环境，底层接口等功能
mi_sys.ko	为sensor的使用提供基础的环境，底层接口等功能
mi_sensor.ko	为sensor驱动提供统一的函数实现和调用接口等功能
mi_vif.ko	用于绑定和启用视频输入通道的设备驱动，快速搭建起接收视频流的pipeline

默认的defconfig打包的mi模块配置如下，按需修改

/project# make menuconfig
    [*] Sdk Config  --->
    [*]    Interface Compile Config --->
    [*]       common
    [*]       sys
    [*]       sensor
    [*]       vif
    ...

5.4 加载相关ko¶

5.4.1 加载mi模块ko¶

/customer/demo.sh默认加载mi模块ko，它由customer.mk生成，并且被/etc/init.d/rcS 启动脚本拉起运行，

/ # cat /customer/demo.sh
...
#mi module
insmod /config/modules/6.1/mi_common.ko g_ModParamPath=/config/modparam.json
insmod /config/modules/6.1/mi_sys.ko
insmod /config/modules/6.1/mi_sensor.ko
insmod /config/modules/6.1/mi_vif.ko
...

5.4.2 加载sensor驱动ko¶

/customer/demo.sh默认加载sensor驱动ko

/ # cat /customer/demo.sh
...
#mi sensor
insmod /config/modules/6.1/gc2053_mipi.ko chmap=5
...

5.5 应用层调用¶

snr vif 初始化函数如下，更详细的应用层sensor使用流程请见sdk里的demo代码

MI_S32 ST_VifInit(ST_Stream_Attr_T *pStreamAttr)
{
    /************************************************
    Step1:  Init Sensor
    *************************************************/
    MI_SNR_PADInfo_t stSnrPadInfo;
    MI_SNR_PlaneInfo_t stSnrPlaneInfo;


    MI_SNR_PADID snrPadId = pStreamAttr->u32SnrId;
    MI_U32 u32ResCount = 0;

    memset(&stSnrPadInfo, 0x0, sizeof(MI_SNR_PADInfo_t));
    memset(&stSnrPlaneInfo, 0x0, sizeof(MI_SNR_PlaneInfo_t));

    ExecFunc(MI_SNR_SetPlaneMode(snrPadId, FALSE), DRM_SUCCESS);
    ExecFunc(MI_SNR_QueryResCount(snrPadId, &u32ResCount), DRM_SUCCESS);

    if(pStreamAttr->u32SnrChoiceRes > u32ResCount-1){
        printf("MI_SNR_QueryResCount :%d\n", u32ResCount);
        return -1;
    }

    ExecFunc(MI_SNR_SetRes(snrPadId, pStreamAttr->u32SnrChoiceRes), DRM_SUCCESS);
    ExecFunc(MI_SNR_Enable(snrPadId), DRM_SUCCESS);

    /************************************************
    Step2:  Init Vif
    *************************************************/
    MI_VIF_GROUP VifGroupId = 0;
    MI_VIF_DEV VifDevId = 0;
    MI_VIF_DEV VifChnId = pStreamAttr->VifChnId;
    MI_VIF_PORT VifPortId = pStreamAttr->VifPortId;
    MI_VIF_GroupAttr_t stVifGroupAttr;
    MI_VIF_DevAttr_t stVifDevAttr;
    MI_VIF_OutputPortAttr_t stVifPortAttr;

    get_vif_from_snrpad(snrPadId, &VifGroupId, &VifDevId);


    memset(&stVifGroupAttr, 0x0, sizeof(MI_VIF_GroupAttr_t));
    memset(&stVifDevAttr, 0x0, sizeof(MI_VIF_DevAttr_t));
    memset(&stVifPortAttr, 0x0, sizeof(MI_VIF_OutputPortAttr_t));

    ExecFunc(MI_SNR_GetPadInfo(snrPadId, &stSnrPadInfo), DRM_SUCCESS);
    ExecFunc(MI_SNR_GetPlaneInfo(snrPadId, 0, &stSnrPlaneInfo), DRM_SUCCESS);
    printf(
                "MI_SNR_GetPlaneInfo %d, outputsize(%d, %d, %d, %d)\n",
                snrPadId,stSnrPlaneInfo.stCapRect.u16X,stSnrPlaneInfo.stCapRect.u16Y,
                stSnrPlaneInfo.stCapRect.u16Width,stSnrPlaneInfo.stCapRect.u16Height);

    stVifGroupAttr.eIntfMode = E_MI_VIF_MODE_MIPI;
    stVifGroupAttr.eWorkMode = E_MI_VIF_WORK_MODE_1MULTIPLEX;
    stVifGroupAttr.eHDRType = E_MI_VIF_HDR_TYPE_OFF;
    if (stVifGroupAttr.eIntfMode == E_MI_VIF_MODE_BT656) {
        stVifGroupAttr.eClkEdge = (MI_VIF_ClkEdge_e)stSnrPadInfo.unIntfAttr.stBt656Attr.eClkEdge;
    } else {
        stVifGroupAttr.eClkEdge = E_MI_VIF_CLK_EDGE_DOUBLE;
    }

    ExecFunc(MI_VIF_CreateDevGroup(VifGroupId, &stVifGroupAttr), DRM_SUCCESS);
    stVifDevAttr.stInputRect.u16X = stSnrPlaneInfo.stCapRect.u16X;
    stVifDevAttr.stInputRect.u16Y = stSnrPlaneInfo.stCapRect.u16Y;
    stVifDevAttr.stInputRect.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
    stVifDevAttr.stInputRect.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
    if (stSnrPlaneInfo.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX) {
        stVifDevAttr.eInputPixel = stSnrPlaneInfo.ePixel;
    } else {
        stVifDevAttr.eInputPixel = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(
                stSnrPlaneInfo.ePixPrecision, stSnrPlaneInfo.eBayerId);
    }
    ExecFunc(MI_VIF_SetDevAttr(VifDevId, &stVifDevAttr), DRM_SUCCESS);
    ExecFunc(MI_VIF_EnableDev(VifDevId), DRM_SUCCESS);
    stVifPortAttr.stCapRect.u16X = stSnrPlaneInfo.stCapRect.u16X;
    stVifPortAttr.stCapRect.u16Y = stSnrPlaneInfo.stCapRect.u16Y;
    stVifPortAttr.stCapRect.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
    stVifPortAttr.stCapRect.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
    stVifPortAttr.stDestSize.u16Width = stSnrPlaneInfo.stCapRect.u16Width;
    stVifPortAttr.stDestSize.u16Height = stSnrPlaneInfo.stCapRect.u16Height;
    stVifPortAttr.eFrameRate = E_MI_VIF_FRAMERATE_FULL;
    if (stSnrPlaneInfo.eBayerId >= E_MI_SYS_PIXEL_BAYERID_MAX) {
        stVifPortAttr.ePixFormat = stSnrPlaneInfo.ePixel;
    } else {
        stVifPortAttr.ePixFormat = (MI_SYS_PixelFormat_e)RGB_BAYER_PIXEL(
                stSnrPlaneInfo.ePixPrecision, stSnrPlaneInfo.eBayerId);
    }
    ExecFunc(MI_VIF_SetOutputPortAttr(VifDevId, VifPortId, &stVifPortAttr), DRM_SUCCESS);


    return 0;
}

5.6 sensor 驱动开发¶

5.6.1 sensor 驱动开发参考¶

不同接口类型的sensor 驱动实现基本一样，具体请参考Sensor_Porting

5.6.2 sensor 驱动函数介绍¶

函数名	功能
cus_camsensor_init_handle	设置sensor基础参数、注册功能回调
handle->pCus_sensor_init handle->pCus_sensor_release	初始化\反初始化sensor(通过iic配置参数)
handle->pCus_sensor_poweron handle->pCus_sensor_poweroff	上电\掉电函数(poweron会在sensor_init之前调用)
handle->sif_bus	接口类型（MIPI、DVP等）
handle->data_prec	数据类型（raw8\10\12 YUV等)
handle->bayer_id handle->RGBIR_id	BAYE或者RGB排列顺序
handle->interface_attr.attr_mipi	MIPI 配置
handle->video_res_supported	支持多少种配置
handle->i2c_cfg	iic配置
handle->pwdn_POLARITY handle->reset_POLARITY handle->VSYNC_POLARITY handle->HSYNC_POLARITY handle->PCLK_POLARITY	控制引脚的极性配置
handle->mclk	MCLK clk
sensor_if->SetCSI_Clk sensor_if->SetCSI_Lane sensor_if->SetCSI_LongPacketType	CSI 配置(clk、 lane 数、支持收包类型(1c代表支持收Raw8、10、12))
Preview_line_period	行长(包含h blank)
params->expo.vts	帧长(包含V blank& h blank)

PS: $Preview_line_period = 1*10^9/(fps*(data_h+v_blank))$

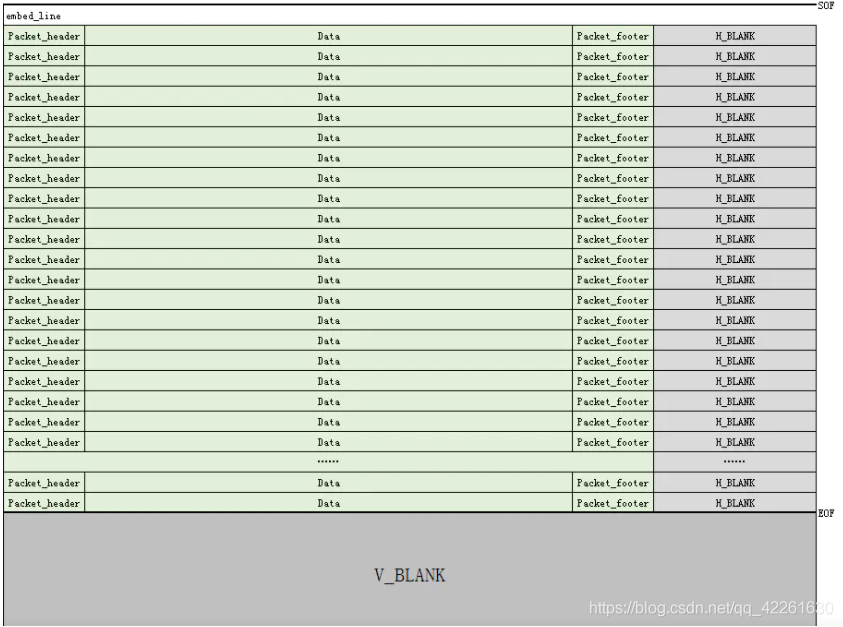

帧结构图

6. 已验证的sensor列表¶

6.1 MIPI Interface Camera Sensor Support list¶

在芯片验证阶段，验证的MIPI 接口的sensor 如下表所示：

接口类型	Lane 数	种类	关键指标	数据格式
MIPI	2Lane	IMX307	1920x1080@30FPS,2lane	Bayer
	2/1Lane	gc2053	1920x1080@30FPS,2/1lane	Bayer
	1Lane	sc035hgs	640x480@30FPS,1lane	Bayer

6.2 BT601(DVP) Interface Camera Sensor Support List¶

在芯片验证阶段，验证的BT601(DVP)接口的sensor 如下表所示：

接口类型	data pin数	种类	关键指标	数据格式
parallel	10 pin	IMX323	1920x1080@30fps	Bayer

6.3 BT656 Interface Camera Sensor Support List¶

在芯片验证阶段，验证的BT656接口的sensor 如下表所示：

接口类型	data pin数	种类	关键指标	数据格式
BT656	8pin	NVP6158C	1280x720@30fps	YUV

7. FAQ¶

Q1：如何查看sensor出图

echo dumptaskfile 0 2 /mnt/pcm > /proc/mi_modules/mi_isp/mi_isp0 echo dumptaskfile 0 2 /mnt/pcm > /proc/mi_modules/mi_scl/mi_scl0

/mnt/pcm :存图路径 2：抓2张图 0: chnNum

Q2：如何进一步确认sensor 中断信息

请参考MI VIF API 章节5.PROCFS介绍
