MI IQSERVER API

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	12/04/2020
3.1	Add note in SetDataPath	04/09/2024

1. 概述¶

1.1. 模块说明¶

IQSERVER(Image Quality tuning Server)图像质量调校服务，用来完成调校工具（IQTool）和开发板之间的数据通信，包括ISP参数设置，获取图像，上传/下载相关文件等功能。

1.2. 基本结构¶

ISP

Image Signal Processing 图像信号处理单元，负责图像降噪/颜色渲染/亮度调整等功能。
SCL

Scale(缩放)。
VENC

Video Encoder 视频编码器，负责将YUV序列编码成H264/H265/Jpeg等格式的视频流。

1.3. 功能介绍¶

MI_IQSERVER支持以下功能：

支持IQ与ISP的参数设置。
支持抓raw/yuv/jpg/raw stream。

1.4. 应用场景¶

IQSERVER可应用于以下场景：

Pure linux场景

在linux环境下，支持NetWork与IQTool连接调试。
Pure rtos场景

在rtos环境下，只支持UVC与IQTool连接调试。
Dualos场景

在dualos环境下，支持NetWork与IQTool连接调试。

1.5. 工作原理¶

IQSERVER有两种调用方式:

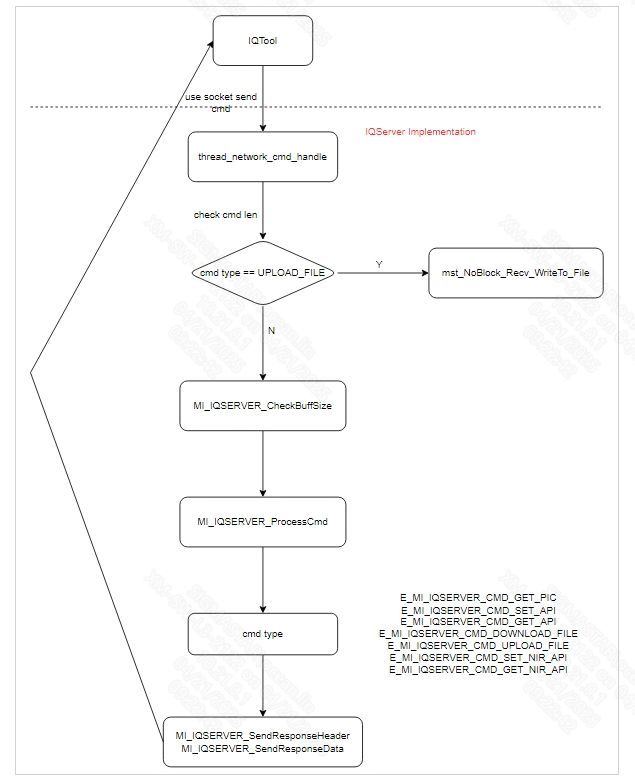

第一种是Network的交互流程:

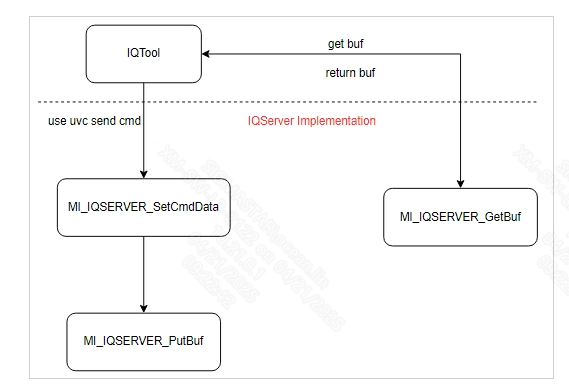

第二种是UVC的交互流程(该流程Pcupid暂未支持):

1.6. 开发流程¶

进入alkaid project根目录，make menuconfig
回车键进入Sdk Config子选项
回车键进入Interface Compile Config子选项
空格键选中iqserver子模块，并重新编译project

编译完成将在sdk/interface/src/iqserver下生成 libmi_iqserver.a

1.7. 实例介绍¶

以vif_isp_scl串流demo为例

需要在demo的makefile中导入iqserver的lib

ifeq ($(PROG_ISPIQ_ENABLE), 1)
INC  += ./internal/cus3a
LIBS += -lmi_iqserver -lcus3a -lispalgo
ifeq ($(NIR_SUPPORT), 1)
    LIBS +=  -lmi_nir
endif
endif

void *ST_IQthread(void * args)
{
#if MI_ISPIQ_SUPPORT
    MI_ISP_DEV IspDevId = 0;
    MI_ISP_CHANNEL IspChnId = 0;
    char IqApiBinFilePath[ST_MAX_ISP_CHN_NUM][128];
    MI_SNR_PADID ePADId;
    ST_Sensor_Attr_t* pstSensorAttr = NULL;
    memset(IqApiBinFilePath, 0, sizeof(char)*128*ST_MAX_ISP_CHN_NUM);
    MI_IQSERVER_Open();
    while (!g_stIqResInfo.bThreadExit)
    {
        for(IspDevId=0; IspDevId<ST_MAX_ISP_DEV_NUM; IspDevId++)
        {
            ST_IspDevAttr_t *pstIspDevAttr= &gstIspModule.stIspDevAttr[IspDevId];
            if(pstIspDevAttr->bUsed == TRUE && pstIspDevAttr->bCreate == TRUE)
            {
                for(IspChnId=0; IspChnId<ST_MAX_ISP_CHN_NUM; IspChnId++)
                {
                    ST_IspChannelAttr_t  *pstIspChnAttr = &pstIspDevAttr->stIspChnlAttr[IspChnId];
                    if(pstIspChnAttr->bUsed == TRUE && pstIspChnAttr->bCreate == TRUE)
                    {
                        MI_ISP_IQ_Nr3dType_t stNR3D;
                        MI_ISP_IQ_ParamInitInfoType_t status;
                        //MI_ISP_ChnParam_t stIspChnParam;
                        MI_SNR_PlaneInfo_t stPlaneInfo;
                        char IqApiBinFilePath_tmp[128];
                        MI_S32 s32ret = MI_SUCCESS;
                        memset(&stNR3D,0x0,sizeof(MI_ISP_IQ_Nr3dType_t));
                        memset(&status,0x0,sizeof(MI_ISP_IQ_ParamInitInfoType_t));
                        //memset(&stIspChnParam,0x0,sizeof(MI_ISP_ChnParam_t));
                        memset(&stPlaneInfo,0x0,sizeof(MI_SNR_PlaneInfo_t));
                        memset(IqApiBinFilePath_tmp, 0, sizeof(char)*128);
                        s32ret = MI_ISP_IQ_GetParaInitStatus(IspDevId,IspChnId, &status);
                        if((s32ret == MI_SUCCESS && status.stParaAPI.bFlag != 1) || (s32ret != MI_SUCCESS))
                        {
                            continue;
                        }
                        s32ret = MI_ISP_IQ_GetNr3d(IspDevId, IspChnId, &stNR3D);
                        if(s32ret == MI_SUCCESS && stNR3D.bEnable == E_SS_IQ_FALSE)
                        {
                            stNR3D.bEnable = E_SS_IQ_TRUE;
                            printf("SET ISP dev %d, chn %d,NR3D status:%d, type:%d\n",IspDevId, IspChnId,stNR3D.bEnable, stNR3D.enOpType);

                            if(MI_SUCCESS != MI_ISP_IQ_SetNr3d(IspDevId, IspChnId, &stNR3D))
                            {
                                DBG_ERR("isp dev%d chn%d set NR3D failed!! \n",IspDevId, IspChnId);
                            }
                        }
                        //MI_ISP_GetChnParam(IspDevId, IspChnId, &stIspChnParam);
                        ePADId = ST_GetFirstSensorPadId(pstIspChnAttr->u32SensorBindId);
                        pstSensorAttr = &gstSensorAttr[ePADId];
                        if(ePADId < ST_MAX_SENSOR_NUM && bUseUserSensor == FALSE && pstSensorAttr->bCreate)
                        {
                            MI_SNR_GetPlaneInfo(ePADId, 0, &stPlaneInfo);
                            sprintf(IqApiBinFilePath_tmp, "/config/iqfile/%s_api.bin", stPlaneInfo.s8SensorName);
                        }

                        if(pstIspChnAttr->IqCfgbin_Path[0] != '\0')
                        {
                            if(0!=strcmp(IqApiBinFilePath[IspChnId], pstIspChnAttr->IqCfgbin_Path))
                            {
                                memcpy(IqApiBinFilePath[IspChnId], pstIspChnAttr->IqCfgbin_Path, sizeof(char)*128);
                                printf("loading api bin...path:%s\n",IqApiBinFilePath[IspChnId]);
                                MI_ISP_ApiCmdLoadBinFile(IspDevId, IspChnId, (char *)IqApiBinFilePath[IspChnId], 1234);
                            }
                        }
                        else
                        {
                            if(0!=strcmp(IqApiBinFilePath[IspChnId], IqApiBinFilePath_tmp))
                            {
                                memcpy(IqApiBinFilePath[IspChnId], IqApiBinFilePath_tmp, sizeof(char)*128);
                                printf("loading api bin...path:%s\n",IqApiBinFilePath[IspChnId]);
                                MI_ISP_ApiCmdLoadBinFile(IspDevId, IspChnId, (char *)IqApiBinFilePath[IspChnId], 1234);
                            }
                        }

                    }
                }
            }
        }
        usleep(THREAD_SLEEP_TIME_US*10);
    }
    MI_IQSERVER_Close();
#endif
    return  NULL;
}

说明:以上实例对于使用者真正用到的部分是在串流完成之后调用MI_IQSERVER_Open()以及在串流关闭之后调用MI_IQSERVER_Close()即可，其余部分均为该MI_demo的串流流程。

2. API 参考¶

该功能模块提供以下 API：

API名	功能
MI_IQSERVER_Open	启动IQ server
MI_IQSERVER_Close	关闭IQ server
MI_IQSERVER_SetDataPath	设置IQ server数据存储路径
MI_IQSERVER_SetCustFunc	设置IQ server的可执行自定义函数

2.1. MI_IQSERVER_Open¶

功能

调用此接口启动IQ server。
语法
```
MI_S32 MI_IQSERVER_Open();
```
返回值
- MI_IQSERVER_OK，启动IQ server成功。
- 其它，启动失败，详情参照错误码。
依赖
- 头文件：mi_iqserver.h
- 库文件：libmi_iqserver.a
注意
- IQ server只能调用一次
- IQ server必须与ISP串流流程在同一个进程下
- IQ server默认端口为9876

举例

/*declaration*/
MI_S32 s32Ret = 0;
/* open IQSERVER*/
s32Ret = MI_IQSERVER_Open();
if (MI_IQSERVER_OK != s32Ret)
{
    Printf(“open iqserver error:%x\n”, s32Ret);
    return s32Ret;
}

相关主题

MI_IQSERVER_Close

2.2. MI_IQSERVER_Close¶

功能

调用此接口关闭IQ server。
语法
```
MI_ S32 MI_IQSERVER_Close();
```
返回值
- MI_IQSERVER_OK，成功关闭IQ server。
- 其它，关闭IQ server失败，详情参照错误码。
依赖
- 头文件：mi_iqserver.h
- 库文件：libmi_iqserver.a
注意

调用MI_IQSERVER_Open 与 MI_IQSERVER_Close 需要对应。

举例

/*declaration*/

MI_S32 s32Ret = 0;

/* close IQSERVER*/

s32Ret = MI_IQSERVER_Close();

if (MI_IQSERVER_OK != s32Ret)

{

    Printf(“close iqserver error:%x\n”, s32Ret);

    return s32Ret;

}

相关主题

MI_IQSERVER_Open

2.3. MI_IQSERVER_SetDataPath¶

功能

设置IQ server的数据存储路径。

语法

MI_S32 MI_IQSERVER_SetDataPath(char* path);

形参

参数名称描述输入/输出

path 路径字符串指针，末尾是\0。输入
返回值
- MI_IQSERVER_OK，成功。
- 其它，设置失败，详情参照错误码。
依赖
- 头文件：mi_iqserver.h
- 库文件：libmi_iqserver.a
注意
- 可以在MI_IQSERVER_Open 之前调用。
- 调用前，请确认路径是否可访问，路径内是否有IQ server需要的数据资料。
- IQ server通常需要读取的资料有：isp_api.xml（用于IQ Tool使用）。
- isp_api.xml默认读取的是/config/iqfile路径，如果不是这个路径，就需要调用这个接口进行设置。

举例

/*declaration*/

    MI_S32 s32Ret = 0;

    char *data_path = “/customer/iqconfig/”;

/* set IQSERVER data path*/

s32Ret = MI_IQSERVER_SetDataPath(data_path);

if (MI_IQSERVER_OK != s32Ret)

{

    Printf(“set iqserver data path error:%x\n”, s32Ret);

    return s32Ret;

}

相关主题

无。

2.4. MI_IQSERVER_SetCustFunc¶

功能

设置IQ server的可执行的自定义函数，满足用户通过IQ Server调用自定义接口函数的目的。

语法

MI_S32 MI_IQSERVER_SetCustFunc(MI_S32(* func)(MI_U16 data_type, MI_U32     length, MI_U8 * data));

形参

参数名称描述输入/输出

func 用户自定义的函数指针输入
返回值
- MI_IQSERVER_OK，成功。
- 其它，设置失败，详情参照错误码。
依赖
- 头文件：mi_iqserver.h
- 库文件：libmi_iqserver.a
注意
- 使用前，需要用户先实现自定义的func函数。函数参数如下：
  1. datatype: 表示data的类型，用户自定义，用来区分不同的data。
  2. length: 表示data的长度，IQ Tool会识别并自动填入该值。
  3. data: 表示data地址。
  在func内部可根据上述参数，做相关处理。
- 可以添加用户自定义的函数功能实现， IQ server内部获取IQ Tool传入的数据，再调用用户传进来的函数func，这样在func里面就可以获取到IQ Tool的数据，实现客制化的功能。

  比如下面两项自定义功能：
  1. 通过IQ Tool传入固件，在func里面获取固件，然后烧写flash。
  2. 通过IQ Tool传入IR开关选项，在func里面切换IR。
- 调用前，请确认函数指针func是否可执行。
- Data_type和data数据通过IQ tool传入，length表示data的长度。
- Data_type可以用来区分data的类型，这样func可以针对不同的类型实现不同的功能。

举例

/*declaration*/

    MI_S32 s32Ret = 0;

    MI_S32 sample_func(MI_U16 data_type, MI_U32 length, MI_U8 *data)

    {

        printf("call MI_IQSERVER_SetCustFunc() success\n");

        printf(“data_type is %d, length:%u, data addr:%p\n”, data_type, length,
        data);

        //do something

        return MI_IQSERVER_OK;

    }

/* set IQSERVER custom function*/

s32Ret = MI_IQSERVER_SetCustFunc(sample_func);

if (MI_IQSERVER_OK != s32Ret)

{

    Printf(“set iqserver cust func error:%x\n”, s32Ret);

    return s32Ret;

    }

相关主题

无。

3. 错误码¶

IQSERVER API 错误码如下所示。

错误代码	宏定义	描述
0XA02C2000	MI_ERR_IQSERVER_NOMEM	内存不足
0XA02C2001	MI_ERR_IQSERVER_NOBUF	Buffer不够
0XA02C2002	MI_ERR_IQSERVER_CREATE_THREAD	线程创建失败
0XA02C2003	MI_ERR_IQSERVER_INVALID_IQPATH	IQ数据路径非法
