RISCV_Watchdog使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	04/21/2023

1. 概述¶

硬件 watchdog 提供超时复位系统的功能，其功能由定时器和复位功能组成，用户可以设定一个超时时间，并在超时时间以内对它进行“喂狗”的操作，重置其内部计数，如果其内部计算达到了设定的超时时间，watchdog 就会对系统进行复位，重启系统。

2. 关键字说明¶

watchdog

看门狗，是一个定时器电路，一般有一个输入，叫喂狗(kicking the dog/service the dog），一个输出到MCU的RST端，MCU正常工作的时候，每隔一段时间输出一个信号到喂狗端，给 WDT清零，如果超过规定的时间不喂狗（一般在程序跑飞时），WDT定时超过，就会给出一个复位信号到MCU，使MCU复位。防止MCU死机. 看门狗的作用就是防止程序发生死循环，或者说程序跑飞。
watchdog timeout

看门狗的超时时长，如果超过这个时长不喂狗，WDT定时超过，就会给出一个复位信号到MCU，使MCU复位。
watchdog pretimeout

看门狗的预超时时长。pretimeout是触发时间到系统重启时间点的长度。比如，如果你设置timeout为60, pretimeout为50，那么在50秒的时候（重启之前的 10秒）将触发机关。

3. 功能描述¶

linux 内核支持基于 hrtimer 的 softdog 和基于硬件的硬件看门狗，创建 /dev/watchdog* 设备文件与用户空间程序进行交互。用户空间的 watchdog 程序，会通过/dev/watchdog* 设备进行周期性喂狗。

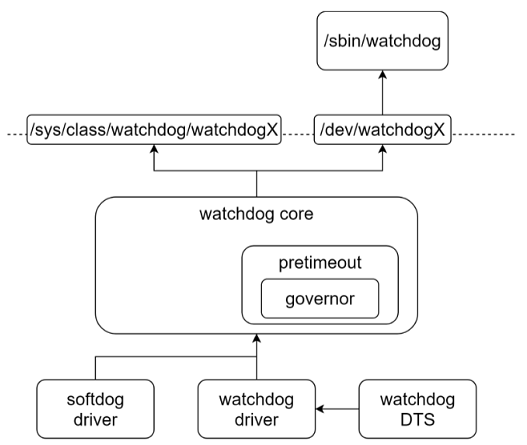

图1-1 watchdog框架

4. 硬件连接介绍¶

NA

5. RTOS用法介绍¶

5.1. DRIVER PATH¶

sc/driver/sysdriver/watchdog/drv/mdrv_wdt_api.h

sc/driver/sysdriver/watchdog/drv/mdrv_wdt.c

sc/driver/sysdriver/watchdog/drv/mdrv_wdt_reg.h

sc/driver/sysdriver/watchdog/drv/mdrv_wdt_test.c

5.2. CONFIG配置¶

config文件位于mak/options_pcupid_riscv_isw.mak，使能CONFIG_WATCHDOG_SUPPORT

# Feature_Name = [DRV] WATCHDOG driver support
# Description = WATCHDOG driver support
# Option_Selection = TRUE, FALSE
CONFIG_WATCHDOG_SUPPORT = TRUE

5.3. SYSDESC配置¶

无需配置。

5.4. Padmux配置¶

无需配置。

5.5. Sample code¶

int watchdog_test(void)
{
    int wdt_timeout = 10; /* 10s */
    int i = 0;

    if(sstar_wdt_probe()!=0)
    {
        CamOsPrintf("sstar_wdt_probe failed to execute\n");
        return -1;
    }

    if (sstar_wdt_set_timeout(wdt_timeout)!=0)  /*设置watchdog超时时间*/
    {
        CamOsPrintf("sstar_wdt_set_timeout failed to execute\n", argc);
        return -1;
    }

    if(sstar_wdt_start()!=0)  /*启动watchdog*/
    {
        CamOsPrintf("sstar_wdt_start failed to execute\n");
        return -1;
    }

    for(i = 0; i < 10; i++){
        CamOsMsSleep(wdt_timeout*1000/2); /*每隔5s喂一次狗，喂10次 */
        if (sstar_wdt_ping()!=0)
        {
                return -1;
        }
    }

    /* 50s后系统不再喂狗，第60s的时候watchdog将触发系统将被重启*/

    return 0;
}

5.6. UT case¶

测试用例：

1）打开Watchdog的宏CONFIG_WATCHDOG_SUPPORT和__VER_WATCHDOG__

2）测试demo路径：sc/driver/sysdriver/watchdog/drv/mdrv_wdt_test.c

3）执行测试

SS-RTOS # wdttest
argv must like start/reset xs,num must be 2, now is: 0
    [start/reset] [time (s)]
    - Do some tests about wdt'

Example:
  # wdttest start 10  /* 启动watchdog后，系统会不断去喂狗，所以10秒后系统不会重启 */
  # wdttest reset 10  /* 启动watchdog后，系统不会去喂狗，所以10秒后系统将重启 */

6. API参考¶

该功能模块提供以下接口：

API名称	功能
sstar_wdt_probe	初始化watchdog
sstar_wdt_remove	释放watchdog
sstar_wdt_start	启动watchdog
sstar_wdt_stop	关闭watchdog
sstar_wdt_set_timeout	设置watchdog超时时间
sstar_wdt_ping	喂狗操作

6.1. sstar_wdt_probe¶

功能

初始化watchdog
语法
```
int sstar_wdt_probe(void);
```
参数

参数名称描述

NA NA
返回值

返回值描述

0 成功

other 失败

6.2. sstar_wdt_remove¶

功能

释放watchdog，如果watchdog正在运行，则先停止watchdog
语法
```
int sstar_wdt_remove(void);
```
参数

参数名称描述

NA NA
返回值

返回值描述

0 成功

other 失败

6.3. sstar_wdt_start¶

功能

按设定好的或者默认的timeout启动WDT
语法
```
int sstar_wdt_start(void);
```
参数

参数名称描述

NA NA
返回值

返回值描述

0 成功

other 失败

6.4. sstar_wdt_stop¶

功能

停止watchdog
语法
```
int sstar_wdt_stop(void);
```
参数

参数名称描述

void NA
返回值

返回值描述

0 成功

other 失败

6.5. sstar_wdt_set_timeout¶

功能

设定WDT超期的时长，如果没有在这个时长内没有周期地使用sstar_wdt_ping来‘喂狗’，系统将会复位，俗称‘狗咬’

语法

int sstar_wdt_set_timeout(unsigned int timeout)

参数

参数名称描述

timeout watchdog超时时间
返回值

返回值描述

0 成功

other 失败

6.6. sstar_wdt_ping¶

功能

复位WDT计数器，俗称‘喂狗’
语法
```
int sstar_wdt_ping(void)
```
参数

参数名称描述

void NA
返回值

返回值描述

0 成功

other 失败

7. FAQ¶

NA
