Device Mapper使用参考

Device Mapper为Linux内核提供了一个从逻辑设备到物理设备的映射框架，通过它，用户可以定制资源的管理策略。

Device Mapper下有Device Mapper Verity和Device Mapper Crypt

DM-Verity（Device Mapper Verity）和DM-Crypt（Device Mapper Crypt）是Linux内核中的两个不同的设备映射器模块，用于提供不同的功能。
DM-Crypt（设备映射加密）：DM-Crypt用于对块设备进行加密。它通过在块设备上创建加密映射来工作。加密映射将数据加密存储在底层设备上，并在读取数据时进行解密。DM-Crypt使用各种加密算法和密码来保护数据的机密性。DM-Crypt可用于保护存储设备上的敏感数据，如硬盘驱动器、分区或文件。它可以用来创建加密的文件系统或加密的存储卷，以确保数据在存储和传输过程中的安全性。

1. veritysetup和cryptsetup¶

veritysetup 和 cryptsetup 是Linux系统中用于配置和管理设备完整性验证（dm-verity）和块设备加密（dm-crypt）的命令行工具。

veritysetup：是用于配置和管理 dm-verity（设备完整性验证）的工具。dm-verity 是 Linux 内核提供的一种功能，可用于验证块设备上的数据的完整性。veritysetup 工具可以用于创建和管理 dm-verity 卷，包括创建根哈希和验证数据块。

cryptsetup：是用于配置和管理 dm-crypt（块设备加密）的工具。dm-crypt 是 Linux 内核提供的一种功能，用于在块设备层级上进行数据加密。cryptsetup 工具可以用于创建和管理加密卷，包括创建加密卷、设置密钥、打开和关闭加密卷，以及执行其他与块设备加密相关的操作。

如没有以上两个app，请联系FAE获取，或者自己编译生成。

2. Device Mapper Verity¶

dm-verity是Device mapper架构下的一种目标设备类型，是一个虚拟块设备，专门用于文件系统的校验。fs在挂载的时候直接指定 dm-verity 设备，也就是fs直接交互的设备是 dm-verity，dm-verity 调用真正的块驱动去读取对应的块，并计算hash值和hash-tree中对应的hash值进行比较，如果相等，则说明块没有被篡改，返回块数据给fs，如果不相等，则说明块被篡改，系统halt。

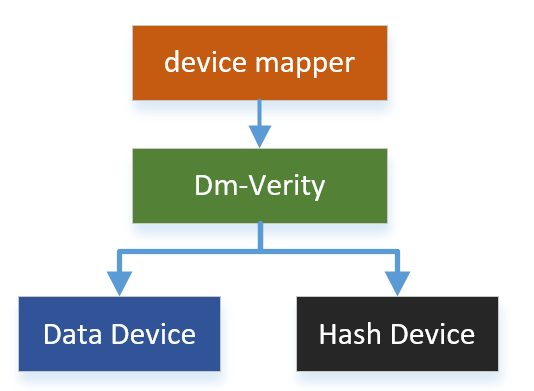

Dm-verity规定只能有两个目标设备，一个是数据设备（Data Device），另一个是哈希设备（Hash Device）

映射设备（Mapped Device）和目标设备（Target Device）是一对一关系，对映射设备的读操作被映射成对目标设备的读操作，在目标设备中，dm-verity又将读操作映射为数据设备（Data Device）的读操作。

但是在读操作的结束处，dm-verity加了一个额外的校验操作，对读到的数据计算一个hash值，用这个哈希值和存储在哈希设备（Hash Device）中的值做比较，如果不同，则本次读操作被标记为错误。

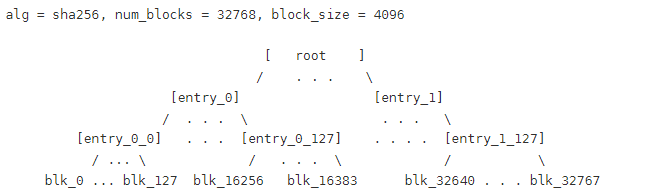

假设数据设备和哈希设备中每块大小均为4KB，再假设使用hash算法SHA256，即每块数据的哈希值为32B（256bits），则哈希设备中的每块（4KB）存储有4096/32=128个哈希值。所以在layer0中一个哈希设备的块对应数据设备的128个块。

在读取数据时，dm-verity还要防备哈希设备中存储的哈希值被篡改的情况。所以要加上layer1，在layer1中的每块数据对应layer0的128个块，

layer1中的数据就是对layer0中的数据（hash设备和数据设备中的数据）计算hash值，如果layer1中只有一块，那么就此停止，否则继续增加layer，直到layer_n只有一块。最后对layer n再计算hash值，称这个hash值为root hash。这个root hash就可以反应数据设备和hash设备的变化。通过验证root hash 就可以校验数据是否被篡改。

dm-verify支持大部分的文件系统，只要文件系统在块设备上，都可以使用dm-verity

2.1 kernel config¶

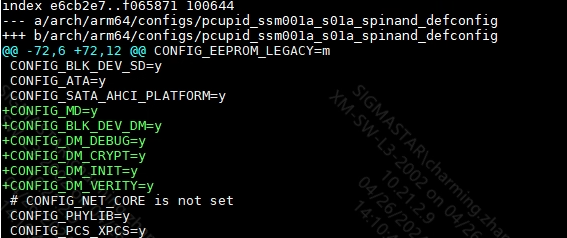

DM_verity相关config

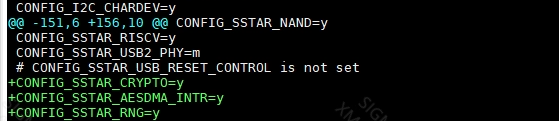

SSTAR AES driver配置

2.2 手动测试dm-verity¶

veritysetup的lib库路径声明

export LD_LIBRARY_PATH=/xxx/yyy/lib:$LD_LIBRARY_PATH

测试下面命令，若没有出错，则代表dm_verity功能正常。

格式化hash设备，获取root hash值

./veritysetup format /dev/mmcblk0p1 /dev/mmcblk0p2 --data-block-size=512 --hash-block-size=512 --debug

激活verity设备

./veritysetup create <name> /dev/mmcblk0p1 /dev/mmcblk0p2 <root_digest> --debug

or:

./veritysetup open /dev/mmcblk0p1 <name> /dev/mmcblk0p2 <root_digest> --debug

Read:

dd if=/dev/mapper/ of=test.bin bs=16 count=1

2.3 同一分区实现dm-verity¶

2.3.1 生成带hash device的文件¶

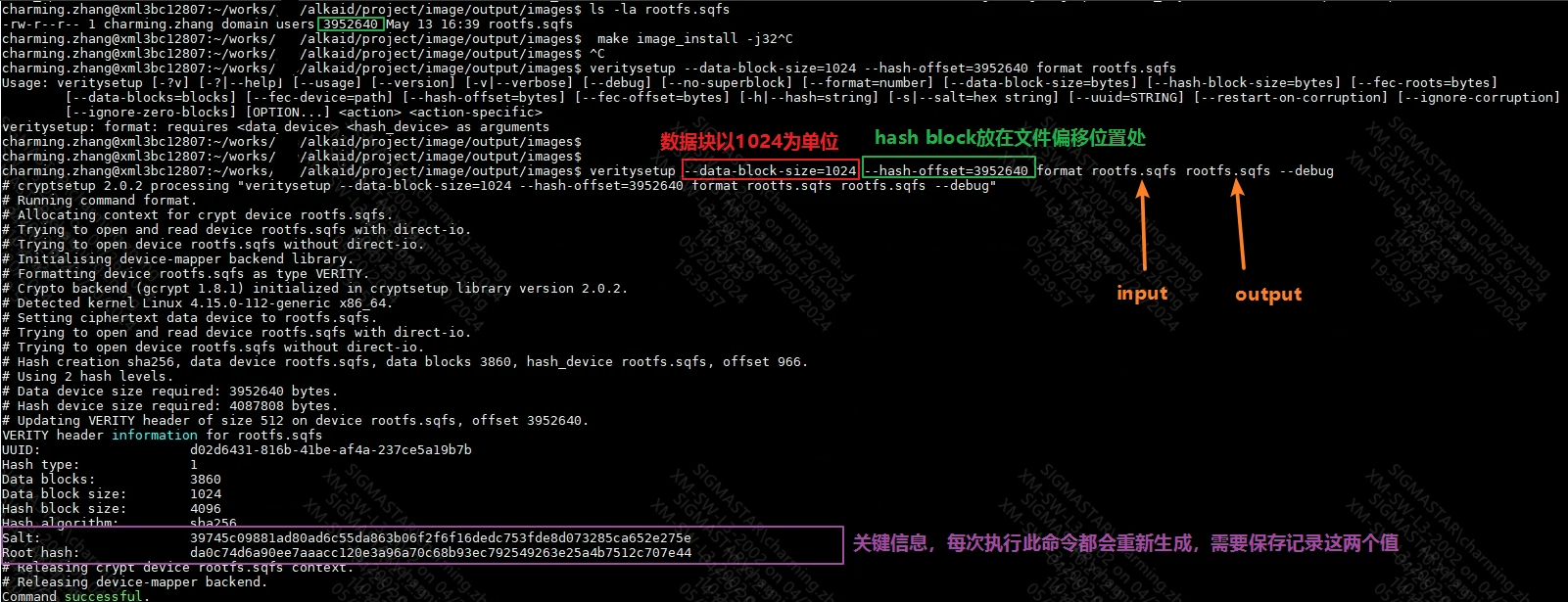

PC端生成带hash device的rootfs.sqfs，hash device的位置由--data-block-size的值决定，需要根据实际rootfs.sqfs进行更改。

新rootfs.sqfs尾部会带有hash device信息，注意对旧rootfs进行数据备份，防止参数错误，造成data device数据破坏。

2.3.2 rootfs patition size¶

检查rootfs patition size是否大于等于新生成的rootfs.sqfs size，若小于，则需要手动修改patition，改大rootfs的长度，检查过程如下：

修改后的size需满足要求，将新生成的rootfs.sqfs更新到分区中，（network update cmd in uboot :estar scripts/[[rootfs.es）

2.3.3 修改bootargs¶

原bootargs: ubi.mtd=ubia,2048 root=/dev/mtdblock5 rootfstype=squashfs ro init=/linuxrc LX_MEM=0x1000000000,0x40000000 mma_heap=mma_heap_name0,miu=0,sz=0x10000000 mma_memblock_remove=1 cma=2M mma_heap=mma_heap_fb,miu=0,sz=0x1CF0000 mmap_reserved=fb,miu=0,sz=0x800000,max_start_off=0x3f600000,max_end_off=0x3fe00000 mtdparts=nand0:1792k@1280k(BOOT),1792k(BOOT_BAK),256k(ENV),5m(KERNEL),5m(RECOVERY),6m(rootfs),768k(vendor_storage),1m(MISC),1m(DM-V),106752k(ubia) nohz=off

新bootargs: ubi.mtd=ubia,2048 mtdparts=nand0:1792k@1280k(BOOT),1792k(BOOT_BAK),256k(ENV),5m(KERNEL),5m(RECOVERY),6m(rootfs),768k(vendor_storage),1m(MISC),1m(DM-V),106752k(ubia) console=ttyS0,115200 root=/dev/dm-0 dm-mod.create="dm-verity,,,ro,0 7720 verity 1 /dev/mtdblock5 /dev/mtdblock5 1024 4096 3860 966 sha256 da0c74d6a90ee7aaacc120e3a96a70c68b93ec792549263e25a4b7512c707e44 39745c09881ad80ad6c55da863b06f2f6f16dedc753fde8d073285ca652e275e" LX_MEM=0x1000000000,0x40000000 mma_heap=mma_heap_name0,miu=0,sz=0x10000000 mma_memblock_remove=1 cma=2M mma_heap=mma_heap_fb,miu=0,sz=0x1CF0000 mmap_reserved=fb,miu=0,sz=0x800000,max_start_off=0x3f600000,max_end_off=0x3fe00000 nohz=off

注 mtdparts需要放在dm-0前面，若放在后面，在验证dm-verity时，节点还未生成，导致出错。

参数解释：

dm-mod.create=<name>,<uuid>,<minor>,<flags>,<table>[,<table>+][;<name>,<uuid>,<minor>,<flags>,<table>[,<table>+]+]

参数名字	命令行中设置值	备注
name	dm-verity	可自定义
uuid	无	可选，见5.1 生成文件并烧写，截图中的uuid
minor	无	无
flags	ro	ro=read only rw=read and write
start_sector	0	rootfs.sqfs从第几个block开始计算hash
num_sectors	7720	指的是rootfs.sqfs计算到第几个block。由原始rootfs 长度 3952640/512=7720 《sectors长度固定为512》
target_type	verity	verity = 验证digest link: https://www.kernel.org/doc/html/next/admin-guide/device-mapper/verity.html
version	1	版本号,当前有0 和1。 This is the type of the on-disk hash format. This is the type of the on-disk hash format.br>0 is the original format used in the Chromium OS. The salt is appended when hashing, digests are stored continuously and the rest of the block is padded with zeroes. 1 is the current format that should be used for new devices. The salt is prepended when hashing and each digest is padded with zeroes to the power of two.
dev	/dev/mtdblock5	data device 的节点
hash_dev	/dev/mtdblock5	hash device 的节点
data_block_size	1024	data block 设置的长度，固定为512的倍数
hash_block_size	4096	hash block 设置的长度，固定为512的倍数
num_data_blocks	3860	= 实际文件长度/data_block_size = 3952640/1024=3860
hash_start_block	966	当前hash是插在rootfs尾部，所以=3952640/4096 = 965，此为hash第一个block，第一个bolck是hash header，所以真正hash block需要+1
algorithm	sha256	使用哪种hash算法
digest	da0c74d6a90ee7aaacc120e3a96a70c68b93ec792549263e25a4b7512c707e44	见5.1 生成文件并烧写，截图中的关键信息，即root hash
salt	39745c09881ad80ad6c55da863b06f2f6f16dedc753fde8d073285ca652e275e	见5.1 生成文件并烧写，截图中的关键信息

2.3.4 重启测试¶

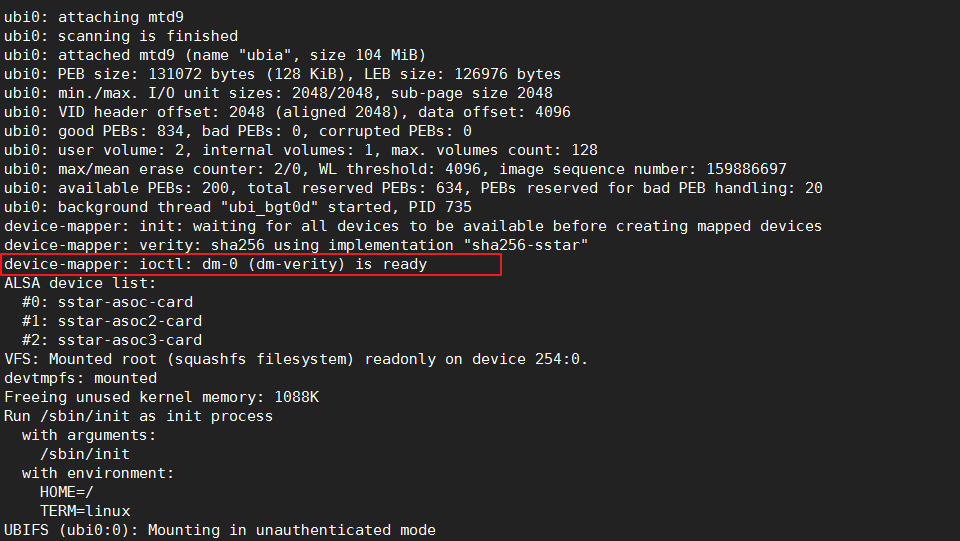

若kernel/rootfs.sqfs已更新，且bootargs已正确设置。则重启，若顺利，则会正常进入kernel，如下图

2.4 不同分区实现dm-verity¶

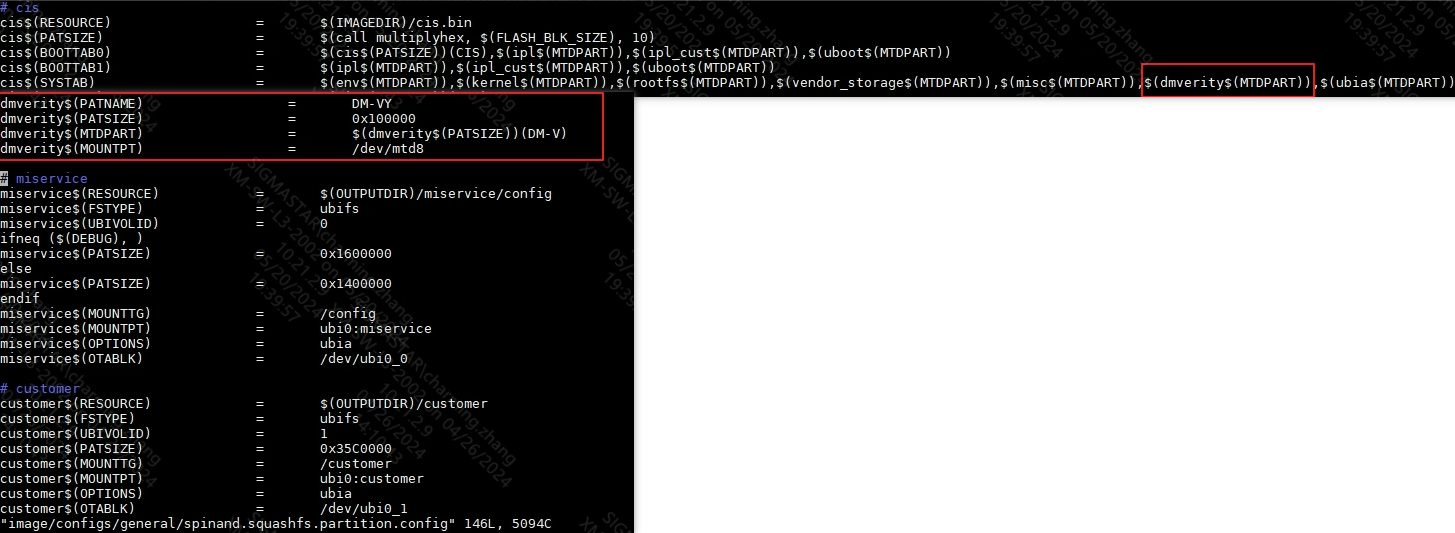

2.4.1 增加分区¶

2.4.2 PC上执行¶

veritysetup --data-block-size=1024 format rootfs.sqfs dm_v.bin //rootfs.sqfs为原始binary

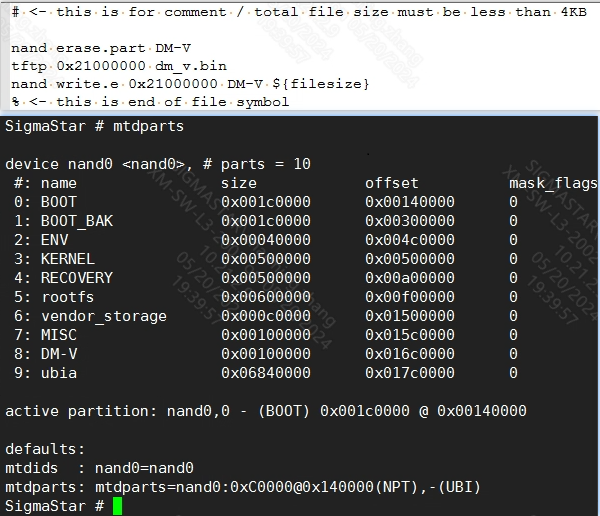

2.4.3 dm_v.bin更新到dm_v分区 – estar scripts/[[dmv.es¶

2.4.4 修改bootargs¶

ubi.mtd=ubia,2048 mtdparts=nand0:1792k@1280k(BOOT),1792k(BOOT_BAK),256k(ENV),5m(KERNEL),5m(RECOVERY),6m(rootfs),768k(vendor_storage),1m(MISC),1m(DM-V),106752k(ubia) console=ttyS0,115200 root=/dev/dm-0 dm-mod.create="dm-verity,,,ro,0 7720 verity 1 /dev/mtdblock5 /dev/mtdblock8 1024 4096 3860 1 sha256 da0c74d6a90ee7aaacc120e3a96a70c68b93ec792549263e25a4b7512c707e44 39745c09881ad80ad6c55da863b06f2f6f16dedc753fde8d073285ca652e275e" LX_MEM=0x1000000000,0x40000000 mma_heap=mma_heap_name0,miu=0,sz bootcmd=dcache on; loados nand 0x23000000 KERNEL by_header; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY by_header; bootm 0x23000000;

2.4.5 重启¶

重启验证,如果顺利，则正常进入kernel

2.5 自动签章脚本部署dm-verity¶

2.5.1 dm-verity 打包方式与验签流程¶

目前dm-verity的append data有两种打包方式，即打包到rootfs分区中间(rootfs_middle)或存放在misc分区(misc_partition)。

rootfs_middle方式下rootfs partition的分布如下:

验证append data过程中，因为不需要完整的rootfs，load 完整的 rootfs 会有额外的时间开销。如果rootfs addr中检查不到rootfs magic，就会从patition中 load 512byte，读取 header 中的 rootfs size，跳过 size 长度 load append data，再进行append data验签流程后重建bootcmd，此步骤的目的是保证roothash等数据的可信。

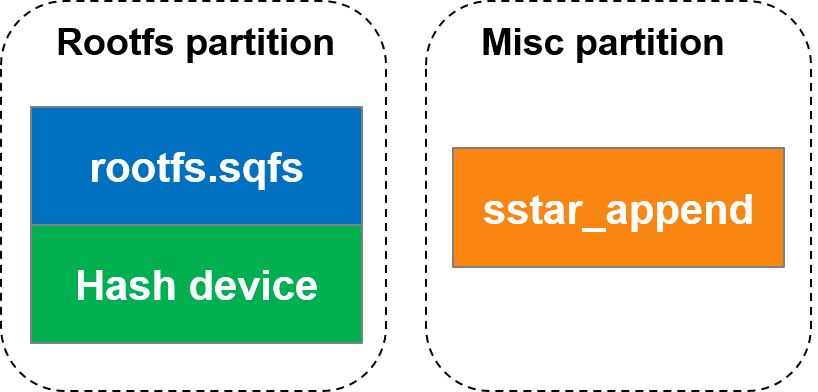

另外misc_partition方式下分布情况如下：

append data将以文件的形式存放在misc分区中，其中append data在两种方式下分布情况相同，misc_partition方式中，Uboot阶段将直接根据文件名进行读取。

2.5.2 rootfs dm-verity功能配置¶

修改 kernel config 以支持dm-verity，具体参考2.1 kernel config。

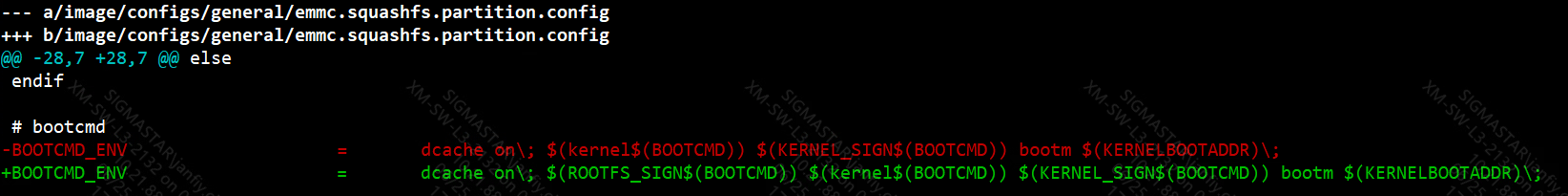

进入 project/image/config/general 路径下增加 BOOTCMD_ENV，以生成自动验签指令。

Uboot阶段会设定环境变量，以dm-verity方式下对rootfs进行验证，其原理是通过sigauth_fs命令来对Binary进行验签，BOOTCMD参数解释：
```
sigauth_fs <fs_partition_name> <mid or misc> <key_load_addr>;
```
EX:
```
sigauth_fs rootfs mid 0x21000000
```

2.5.3 dm-verity 自动签章脚本¶

rootfs 支持 dm-verity 方式下的自动签章，会自动生成已签章的Image。其自动签章支持两种方式，即全流程自动生成方式，以及rootfs单独生成方式。

2.5.3.1 dm-verity 全流程自动生成

dm-verity下全流程自动生成方式依靠makefile，实际操作步骤如下:

进入project目录，make xxx_defconfig; make clean -j32; make image-nocheck -j32;

进入project/image/security_boot_tools/下，修改dm_verity.config文件。

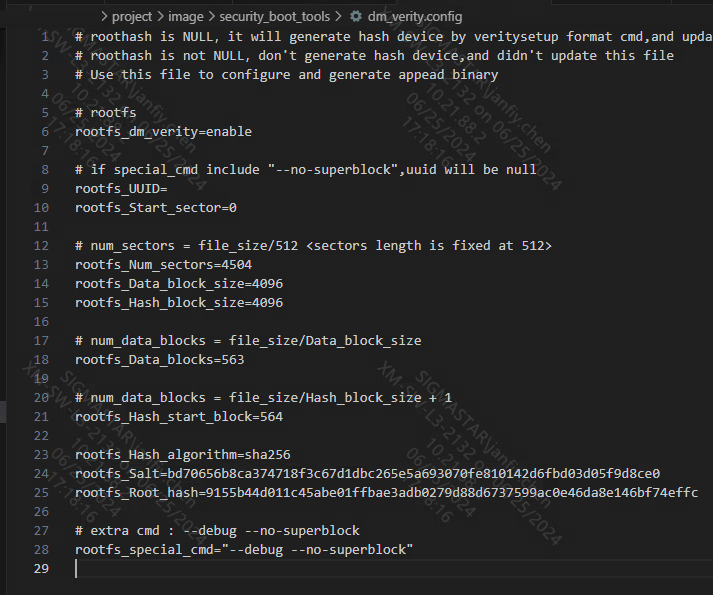

dm_verity.config文件中参数说明（是否使用 dm-verity 验证 rootfs 取决于该文件）：

Name	Description
rootfs_dm_verity	选择是否打开dm-verify流程，当 rootfs_dm_verity=enable 表示开，此时rootfs不走 secure boot 流程
rootfs_UUID	自动填充，hash device的UUID，如果 special_cmd 包含"--debug --no-superblock" 则为空
rootfs_Start_sector	表示rootfs起始扇区，根据rootfs的patition，一般rootfs放在该patition第一个block，即0
rootfs_Num_sectors	自动填充，表示rootfs扇区个数，每个扇区包含512个字节
rootfs_Data_block_size	自动填充，表示rootfs数据块大小，默认为4kb，固定为512的倍数
rootfs_Hash_block_size	自动填充，表示rootfs哈希块大小，默认为4kb，固定为512的倍数
rootfs_Data_blocks	自动填充，表示rootfs数据块个数
rootfs_Hash_start_block	自动填充，表示rootfs 哈希设备起始数据块
rootfs_Hash_algorithm	自动填充，哈希算法类型，默认使用sha256
rootfs_Salt	自动填充，哈希Salt值
rootfs_Root_hash	自动填充，root hash 值，当该值为空的时候，会重新veritysetup format的动作，不为空则跳过该动作

（注：若要重新进行veritysetup的动作，例如修改hash device或改变rootfs size，务必删除root hash的值再进行编译！）

目前dm-verity的append data的打包方式可以在 project/image/security_boot_tools/Makefile 中修改ROOTFS_PACKET_TYPE关键字（可选misc_partition/rootfs_middle）：

所有修改完成后，在project/image/security_boot_tools/下，make clean;make;即可生成image_secure目录，包含启动流程中所有Image文件（目录下Image已签章）

2.5.3.2 dm-verity rootfs 单独生成

dm-verity下rootfs单独生成方式依靠sh脚本，实际操作步骤如下:

进入project目录，make xxx_defconfig; make clean -j32; make image-nocheck -j32;

进入project/image/security_boot_tools/tools路径下，通过auto_generate_dmverity.sh脚本执行命令，执行命令解释：

./auto_generate_dmverity.sh [origin rootfs binary] [private key] <output_name>

EX:

./auto_generate_dmverity.sh ../../output/images/rootfs.sqfs ../rsa2048/private-image.pem rootfs.sqfs

最后可以得到签章后的rootfs image：

2.5.4 烧录¶

烧录镜像文件，如果顺利，则正常进入kernel

3. Device Mapper crypt¶

Dm-crypt是 Linux 内核2.6 及更高版本中的透明块设备加密子系统。它是设备映射器(dm) 基础设施的一部分，并使用来自内核Crypto API的加密例程。dm-crypt 被实现为设备映射器目标，并且可以堆叠在其他设备映射器转换之上。因此，它可以加密整个磁盘（包括可移动媒体）、分区、软件 RAID卷、逻辑卷以及文件。Device Mapper crypt使用LUKS硬盘加密的标准。

LUKS （Linux Unified Key Setup）是 Linux 硬盘加密的标准。通过提供标准的磁盘格式，它不仅可以促进发行版之间的兼容性，还可以提供对多个用户密码的安全管理。与现有解决方案相比，LUKS 将所有必要的设置信息存储在分区信息首部中，使用户能够无缝传输或迁移其数据。即Luks是一种磁盘格式

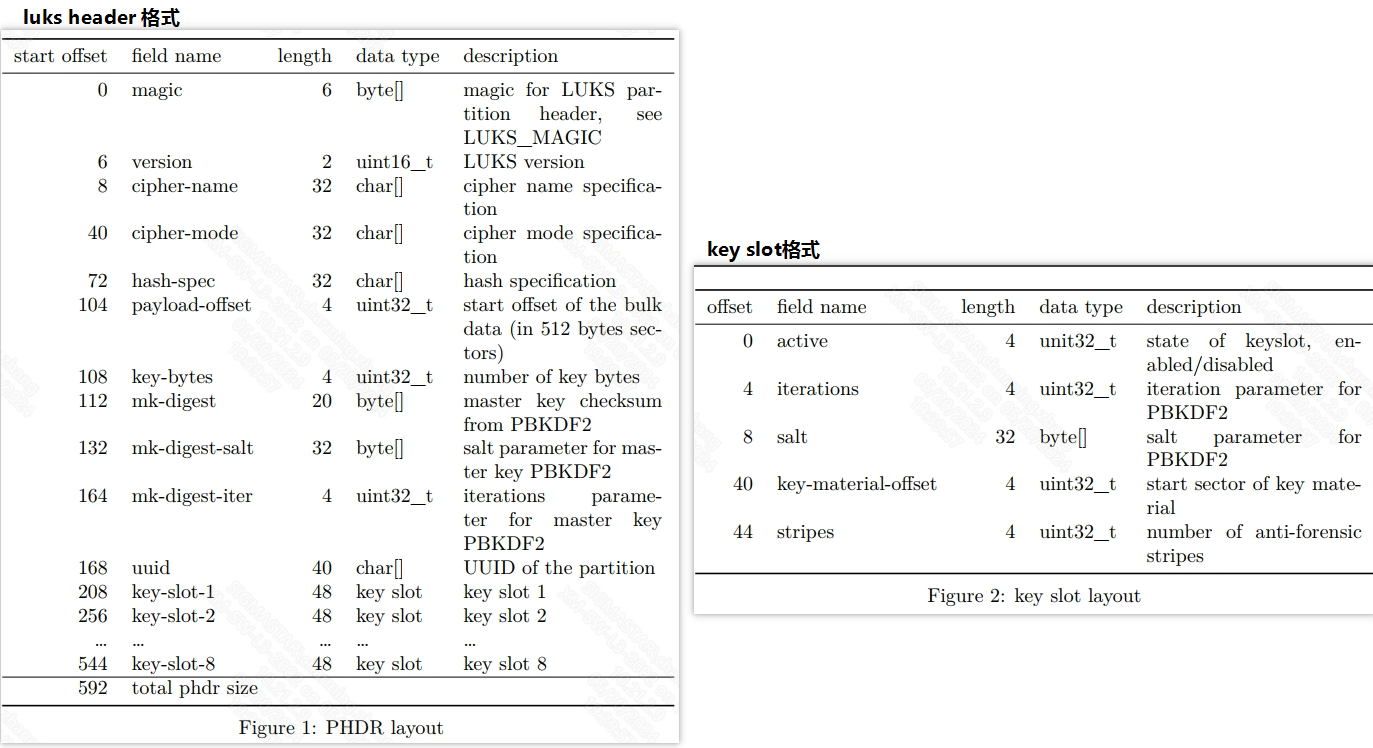

3.1 luks格式¶

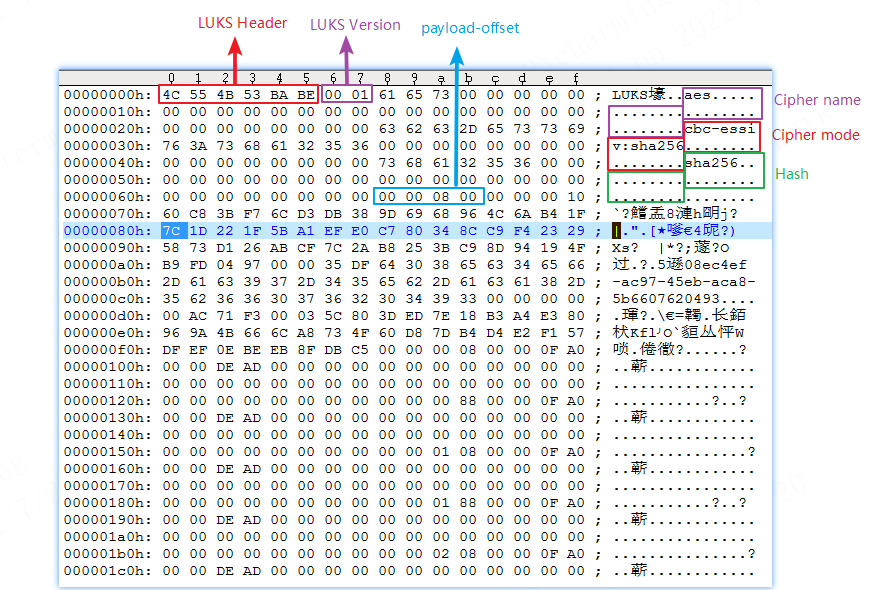

aes-cbc-essiv:sha256加密方式的luks header截图

其中payload-offset是用户明文数据加密后存放的位置，图中所示为0x800,需要注意payload-offset是以512byte为单位，所以实际上用户明文数据加密后存放的位置为0x800*0x200的位置。

3.2 kernel config¶

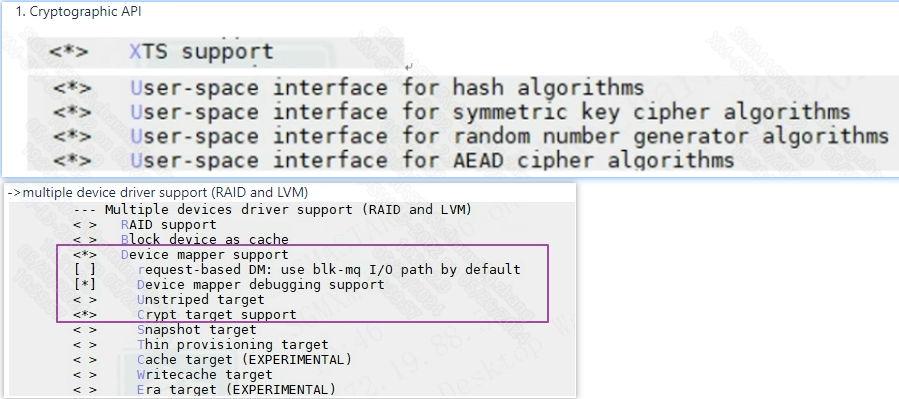

3.2.1 dm_crypt相关config¶

3.2.2 SSTAR AES driver配置¶

3.2.3 分区¶

新建分区来模拟crypto场景，以下选其一即可

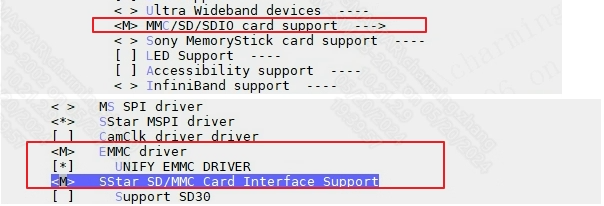

sd卡分区

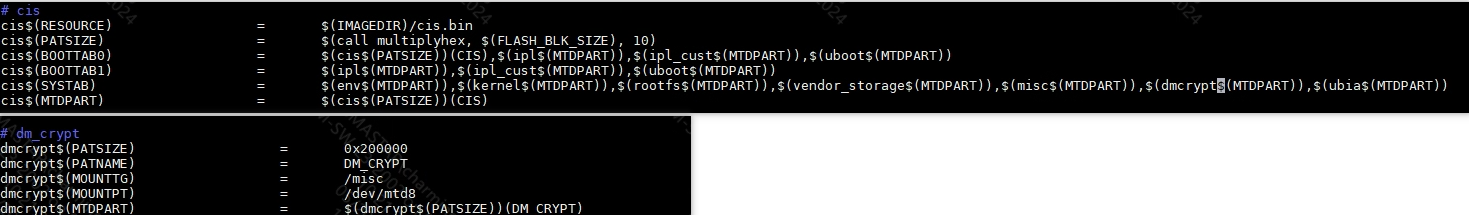

nand partition

3.3 cryptsetup实现dm-crypt¶

以下以aes-cbc-essiv:sha256为例。

3.3.1 Cryptsetup的lib库路径声明¶

export LD_LIBRARY_PATH=/xxx/yyy/lib:$LD_LIBRARY_PATH

3.3.2 创建LUKS1磁盘格式-- 可在L3做此步骤，测试时可在demo board做。¶

SD卡（ARM demo board）：

/mnt/dm_test/cryptsetup/v2.4.1/sbin/cryptsetup -v -c aes-cbc-ess iv:sha256 --key-size 128 luksFormat --type luks1 /dev/mmcblk0p1 --debug

nand(PC)：

cryptsetup -v -c aes-cbc-essiv:sha256 --key-size 128 luksFormat --type luks1 dmcrypt.bin --debug

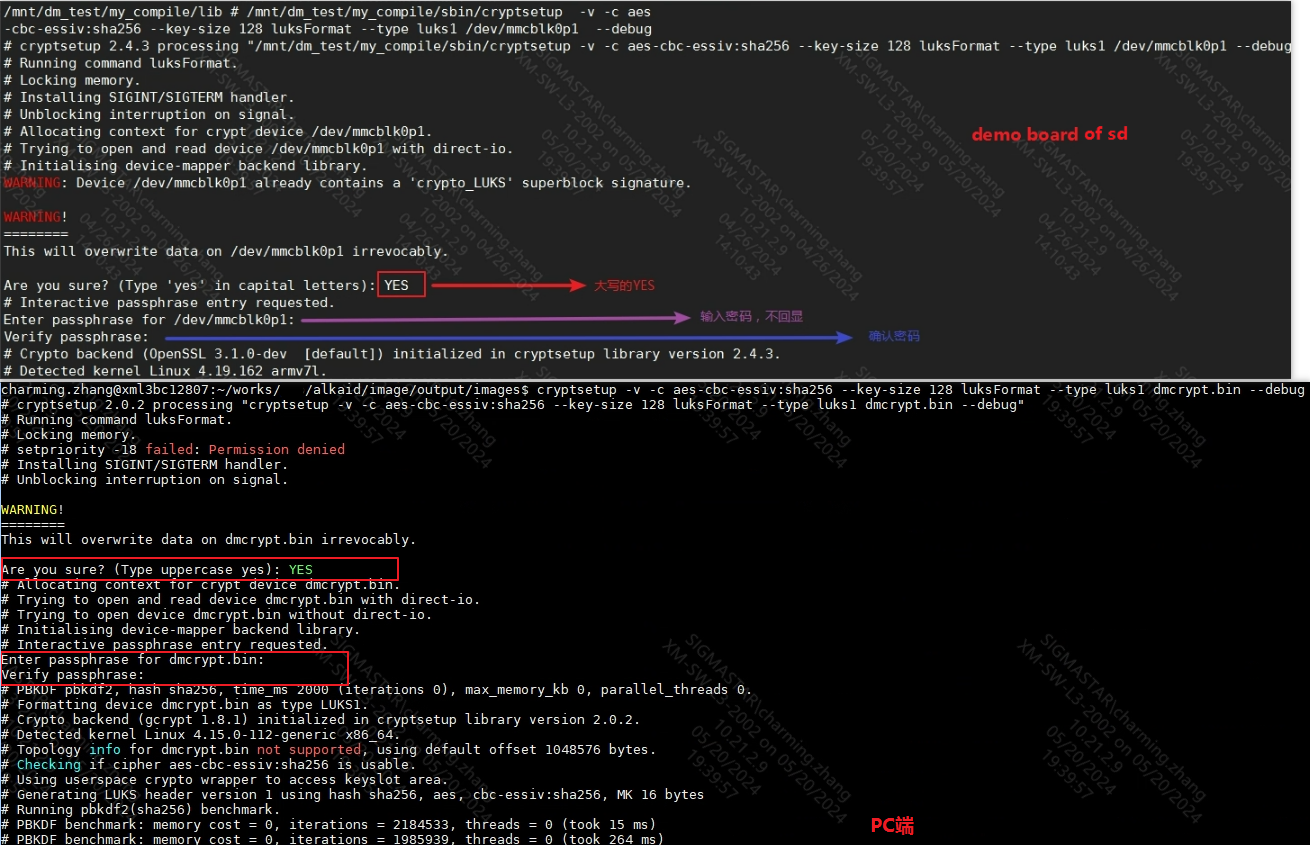

若没有出错，则Command successful. 如下图（截取部分）：

3.3.3 文件密钥进行解密（可选）¶

把keyfile加到luks key-slot中

生成keyfile

dd if=/dev/random of=/customer/keyfile bs=1024 count=4
把leyfile加到luks key-slot中

cryptsetup luksAddKey /dev/mmcblk0p1 /customer/keyfile
指定key进行解密

cryptsetup -d /customer/keyfile -s 128 -c aes-cbc-essiv:sha256 create luks /dev/mmcblk0p1

keyfile需要严格保密，以下仅例举可能存放的位置，需要用户根据实际场景，选择合适的存放位置。

一般有放再root目录下，/etc/目录下，需要确保文件权限的正确设置（如仅root访问）
USB 闪存中，需要满足客户场景。

3.3.4 映射Luks卷¶

此操作需要输入创建时输入的密码：

SD: /mnt/dm_test/cryptsetup/v2.4.1/sbin/cryptsetup luksOpen /dev/mmcblk0p1 luks

Nand: /mnt/dm_test/cryptsetup/v2.4.1/sbin/cryptsetup luksOpen /dev/mtdblock8 luks

3.3.5 创建文件系统¶

在Luks磁盘上创建vfat文件系统，仅在第一次时需要此步骤。

mkfs.vfat /dev/mapper/luks

3.3.6 mount文件系统¶

mount -t vfat /dev/mapper/luks /tmp

此时即可在tmp目录下进行正常的数据读写

写入的文件将使用cbc的加密后写入到SD/Nand中，读数据时将使用CBC解密后再将数据显示出来。SD卡扇区号经过ECB加密作为CBC使用的IV值使用。

3.4 Cryptsetup相关命令¶

测试基本加密模型

cryptsetup benchmark
指定测试加密模型

cryptsetup benchmark --cipher aes-cbc

将磁盘格式化成Luks,并指定加密方式

aes-xts-plain64:

cryptsetup -v -c aes-xts-plain64 --key-size 512 --hash sha512 luksFormat --type luks1 /dev/mmcblk0p1

aes-cbc-essiv:sha256:

cryptsetup -v -c aes-cbc-essiv:sha256 --key-size 128 luksFormat --type luks1 /dev/mmcblk0p1

查看luks状态：

cryptsetup -v status luks
查看luks信息：

cryptsetup luksDump /dev/mmcblk0p1
测试卷是否为luks：

cryptsetup -v isLuks /dev/mmcblk0p1
添加密码

cryptsetup luksAddKey --key-slot 7 /dev/mmcblk0p1 keyfile
备份luks头

cryptsetup luksHeaderBackup /dev/mmcblk0p1 --header-backup-file /tmp/header.bin
恢复luks头

cryptsetup luksHeaderRestore /dev/mmcblk0p1 --header-backup-file /mnt/header.bin

覆盖luks标头

head -c <number> /dev/zero > /dev/mmcblk0p1

关闭映射

cryptsetup close /dev/mmcblk0p1
