点屏程序说明

1. 点屏功能场景介绍¶

场景1：GUI rotate 功能演示

file -> gfx -> fb -> disp

gfx 读480x800 BGRA8888格式文件，对图片依次进行0/90/180/270度旋转且通过FB显示到GOP，可设置单/双buffer模式
场景2：GUI pattern 功能演示

gfx -> fb -> disp

gfx 绘制绿蓝红渐变三色图，且通过FB显示到GOP，可设置单/双buffer模式

2. 编译环境说明¶

这里以 Comake PI D1 开发板的 dispcam_pcupid.emmc.glibc-12.4.0-arm-squashfs.comake.pi.d1.1024.dual_sensor.bga_ddr4_riscv_defconfig 为例说明

Note

一般默认板端已经打包好了相应程序，因此程序编译并非必须。你可以直接在板端 /customer/sample_code/gfx_gfx_demo 文件夹中找到prog_gfx_gfx_demo。如果你没有找到文件或有自己修改程序的需求，可参考如下步骤。

在 project/board/pcupid/COMAKE-PI-D1/config/config_fb.json 中 disp_path 的参数修改为使用屏参，以720*1280为例：（下列参数解释可参照 MI FB API ）

"fb_device_disp_path": [
    {
        ...
        "fb_hwlayer_outputcolor": 0,
        "fb_width": 720,
        "fb_height": 1280,
        "fb_timing_width": 720,
        "fb_timing_height": 1280,
        "fb_mmap_name": "E_MMAP_ID_FB",
        "fb_buffer_len": 28800
    }
],

配置屏幕dts

以Comake PI D1的defconfig + mipi屏为例，需在kernel/arch/arm/boot/dts/pcupid-comake-pi-d1-dual-sensor-padmux.dtsi中添加以下内容：

#if 1
    // MIPIDSI 4 LANE
    <PAD_OUTP_CH0            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_P_CH0>,
    <PAD_OUTN_CH0            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_N_CH0>,
    <PAD_OUTP_CH1            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_P_CH1>,
    <PAD_OUTN_CH1            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_N_CH1>,
    <PAD_OUTP_CH2            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_P_CH2>,
    <PAD_OUTN_CH2            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_N_CH2>,
    <PAD_OUTP_CH3            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_P_CH3>,
    <PAD_OUTN_CH3            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_N_CH3>,
    <PAD_OUTP_CH4            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_P_CH4>,
    <PAD_OUTN_CH4            PINMUX_FOR_MIPI_TX_MODE_1        MDRV_PUSE_TX_MIPI_N_CH4>,
    <PAD_GPIOD_01            PINMUX_FOR_I2C4_MODE_1           MDRV_PUSE_I2C4_SCL>,
    <PAD_GPIOD_02            PINMUX_FOR_I2C4_MODE_1           MDRV_PUSE_I2C4_SDA>,
#endif

根据选择defconfig进行整包编译,并烧录到Comake PI D1的板端;
进到sdk/verify/sample_code目录执行make clean && make source/pcupid/gfx/gfx_demo进行编译;
到sample_code/out/arm/app/prog_gfx_gfx_demo获取可执行文件，并将可执行文件放置到板端的/customer目录下；
将可执行文件prog_gfx_gfx_demo放到板子，/customer/sample_code/gfx_gfx_demo路径上，修改权限777。

3. 运行环境说明¶

板端环境

COMAKE-PI-D1:

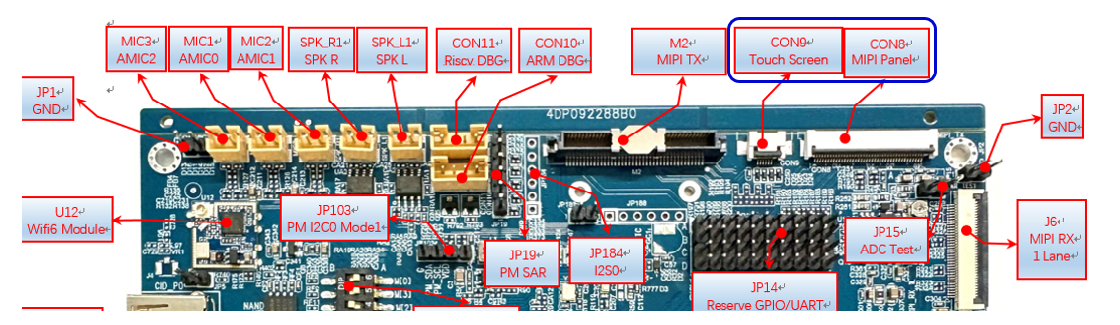

连接mipi屏和触摸板：在板端CON9与CON8 接口上插入触摸屏与MIPI屏FPC线

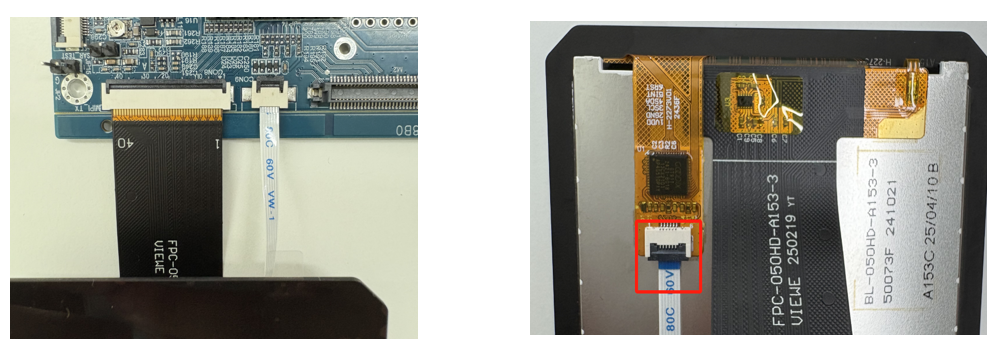

CON8 MIPI屏为FPC上接，注意不要接反，如下左图所示。

CON9 靠近屏幕侧为FPC下接，靠近主板侧为FPC上接，注意不要接反，如下右图所示。

Note

如果你下载使用的是我们提供的代码包且使用了例中的defconfig进行编译，那么以下bootargs配置和输入文件不用执行。

bootargs配置

从内存池中为 fb 单独划分内存使用，在uboot中进行环境变量配置：

setenv bootargs ${bootargs} mma_heap=mma_heap_fb,miu=0,sz=0x1D00000; saveenv;
输入文件

需要source/pcupid/gfx/gfx_demo/resource/input/路径下文件；

将resource目录放置于板端与可执行文件prog_gfx_gfx_demo同一路径，demo会读取以下文件
```
./resource/input/480x800.rgb
./resource/input/YUV420SP_320_240.yuv
```

4. 运行说明¶

执行 cd /customer/sample_code/gfx_gfx_demo 。到文件相应路径。

命令./prog_gfx_gfx_demo 0 0/1(ttl/mipi) 0/1(single/double buffer)运行场景1 gfx rotate 功能演示；
命令./prog_gfx_gfx_demo 1 0/1(ttl/mipi) 0/1(single/double buffer)运行场景2 gfx pattern 功能演示；

其中参数1代表要运行的demo场景，参数2代表显示屏幕类型，参数3代表fb是否运行双buffer模式。

若运行rotate场景，mipi屏幕，单buffer模式，可执行：
```
./prog_gfx_gfx_demo 0 1 0
```

5. 运行结果说明¶

效果查看

运行成功后两个demo将在屏幕上显示结果。

rotate场景：
- 板端测试命令

  cd /customer/sample_code/gfx_gfx_demo/

  ./prog_gfx_gfx_demo 0 1 0
- 测试结果

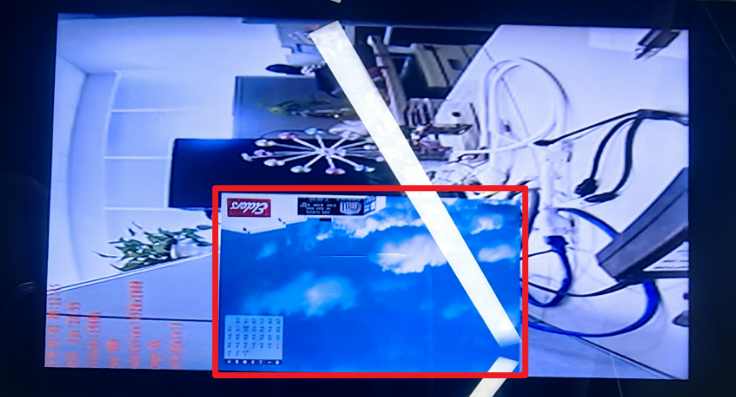

  程序正常启动，如果平台接入屏幕，会看到中间的红框图片旋转，如下图：
pattern场景：
- 板端测试命令

  cd /customer/sample_code/gfx_gfx_demo/

  ./prog_gfx_gfx_demo 1 1 0
- 测试结果

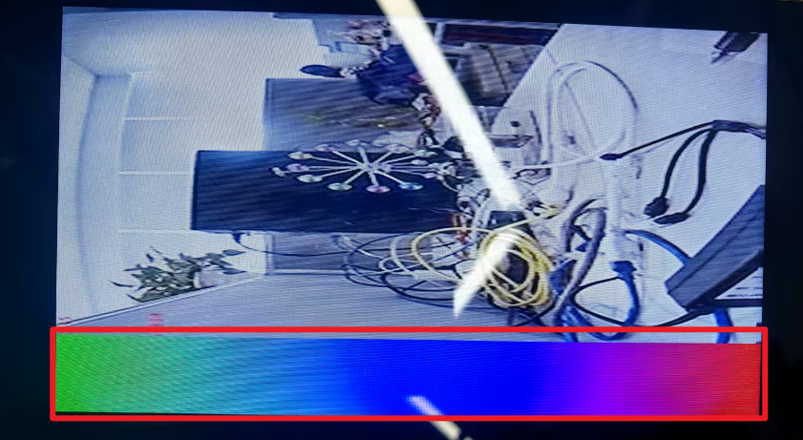

  程序正常启动，如果平台接入屏幕，会看到中间的红框图片从下往上移动，如下图：
退出命令

输入q即可退出demo
