Comake PI D1硬件说明

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	07/26/2025

1. Comake PI D1 V1.0简介¶

本指南将帮助您快速上手 COMAKE PI D1开发板，并提供该款开发板的详细信息。 COMAKE PI D1开发板是一款基于 SSD2355 芯片的开发板。

1.1. 系统介绍¶

主芯片SSD2355 采用四核ARM Cortex-A35，主频最高1.5GHz；
板载外置16bit 8Gbit DDR4-3200MHz：
板载Flash：SPI Nand Flash 1G bit / SPI Nor Flash 128M bit；
支持5寸MIPI Panel（接口最大支持 2560*1600@60fps）；
支持2lane或者1lane + 1lane MIPI RX接口
支持WIFI6/BLE5.2/双频2.4G&5G
支持2路USB2.0（可以通过软件配置成host或者device）,其中USB P1 默认接上SSW108GE USB WIFI Module；
支持双网口 100/10M自适应
支持24路12bit精度的ADC，5路10bit精度的ADC；
支持3路AMIC差分输入；
支持最大8路 DMIC输入；
支持Lineout单端双声道输出；
预留40pin GPIO，可以自行配置为其他功能，比如TTL 屏、FUART等；
VDD_CPU电压：默认1V，软件设定可以随频率调压；
VDD_Core电压：默认1V；
DRAM电压：DDR4-1.2V/2.5V；
IO电压：1.8V/3.3V
芯片正常工作温度范围：-20°C ~ +70°C；
电源输入：12V 1A，或5V 2A（Micro USB）
支持POC（当前设定需按键S5 POWER KEY 才能上电开机）

2. 接口模块图示¶

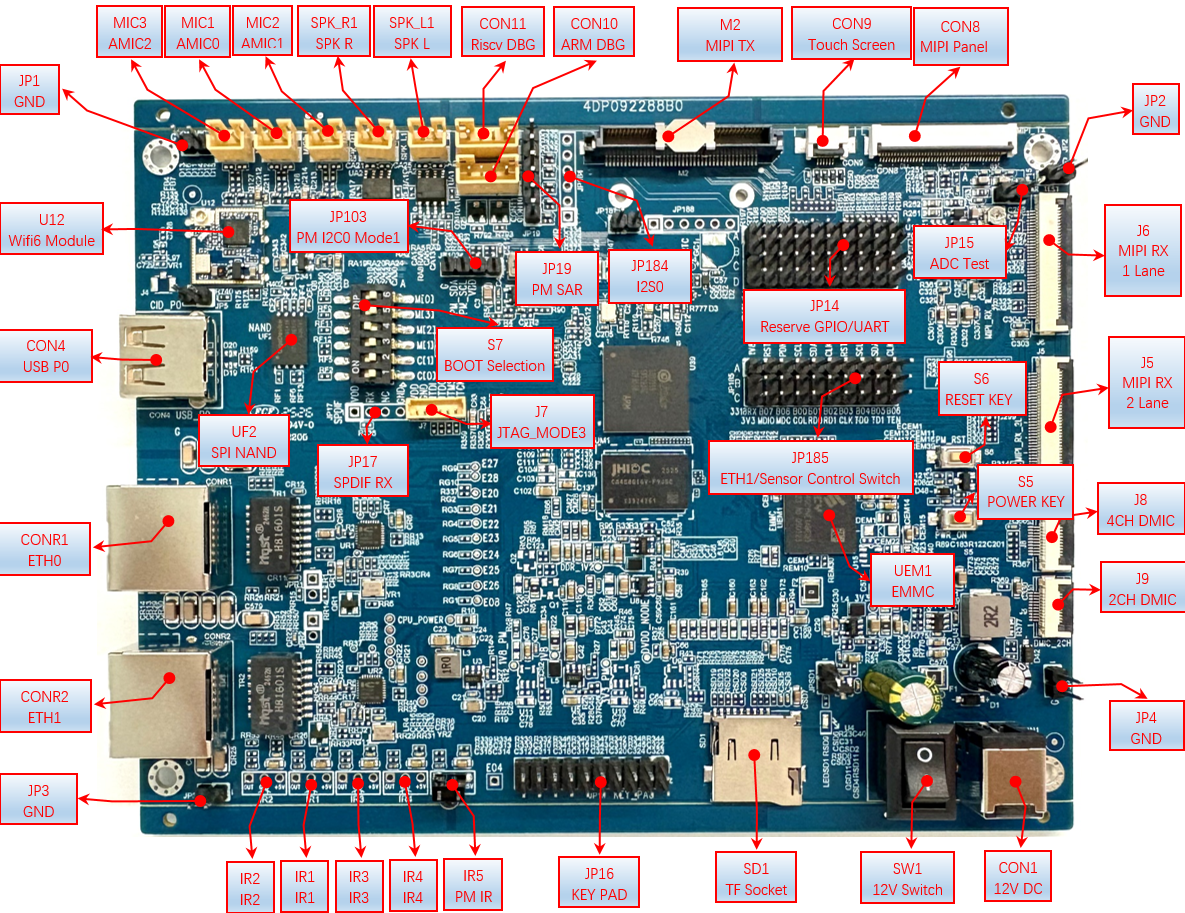

2.1. 接口模块示意图¶

主要组件	描述（详见后面的章节介绍）
DC 12V 1A(CON1)	CON1为DC 12V电源接口
DC 12V电源开关(SW1)	SW1为DC 12V电源开关。注意：该开关只是打开12V电源，真正系统开机需要按下POWER KEY，此时指示灯也会亮起
POWER KEY (S5)	按下POWER KEY可使SOC开机运行且指示灯亮起。
RESET KEY(S6)	按下RESET KEY可使SOC重启
Arm Debug Uart接口(CON10)	Arm Debug Uart，默认波特率为115200
RISC-V Debug Uart接口（CON11）	RISC-V Debug Uart，默认波特率为115200
左声道喇叭接口(SPK_L)	SPK_L预留AEC电路拉回到MIC0,用作硬件AEC。
右声道喇叭接口(SPK_R)	SPK_R预留AEC电路拉回MIC1做硬件AEC
模拟麦克风ch1和Line In接口(MIC1)	MIC1默认接麦克风，接Line In需要修改板子上分电阻压
模拟麦克风ch0和Line In接口(MIC0)	MIC0默认接麦克风，接Line In需要修改板子上分电阻压，同MIC1
模拟麦克风ch2和Line In接口(MIC2)	MIC2默认接麦克风，接Line In需要修改板子上分电阻压，同MIC1
SSW108GE USB WIFI Module (U12)	USB P1口默认做USB Host，接SSW108GE USB WIFI Module，需要的话也支持配置成Device模式。SSW108GE 模组得电源需要通过GPIOA13控制，拉低打开WIFI电源
USB 2.0 P0接口 (CON4、CON5)	P0口可以通过软件配置成Host或者是Device，A口CON4用作host时可以给外部供电，需要通过拉高GPIOA_10来打开电源；microB口CON5可以给主板供电
SPI NAND(UF2)	UF2 1Gb SPI NAND，支持SPI NAND启动，需要切换S7启动配置选择
SPDIF RX(JP17)	SPDIF IN Mode4，可以做子板接SPDIF接收座或者直接接SPDIF电信号
启动选择拨码开关(S7)	拨码开关，用于选择启动和升级方式
PM I2C0 Mode1(JP103)	预留的I2C，供调试外部设备使用

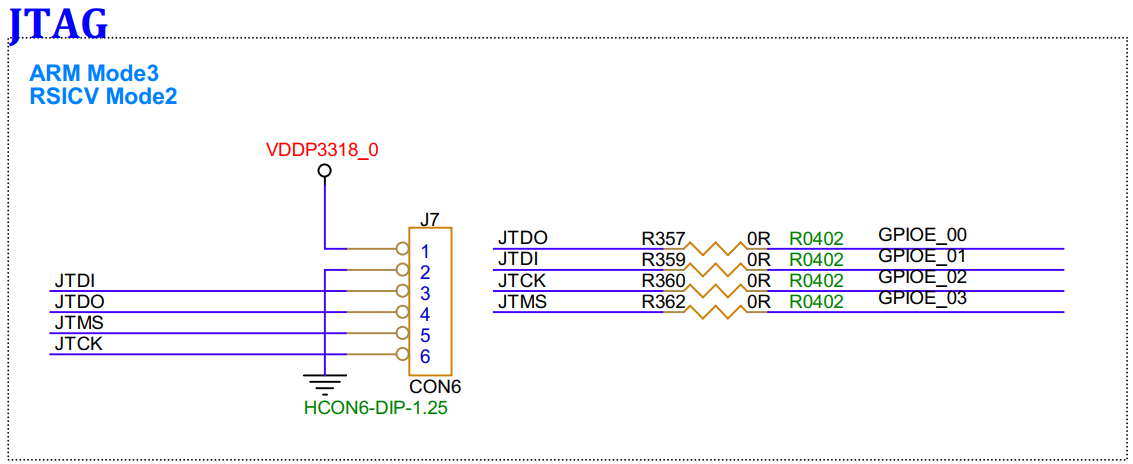

JTAG (J7)	可以通过配置切换成ARM mode3或者是RSICV Mode2，对ARM或者RSICV进行debug

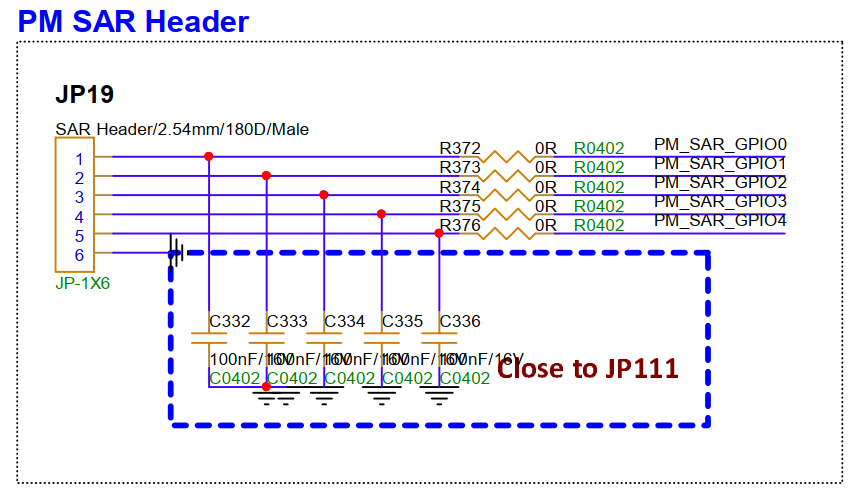

PM SARADC预留接口(JP19)	预留PM_SARADC接口，可以检测外部模拟电平。

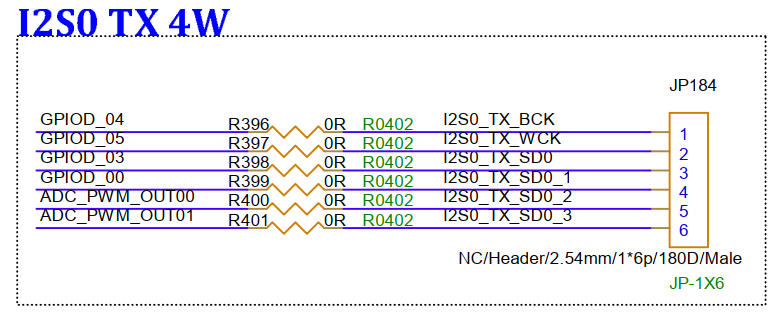

I2S0 4W TX接口（JP184）	I2S0 接口

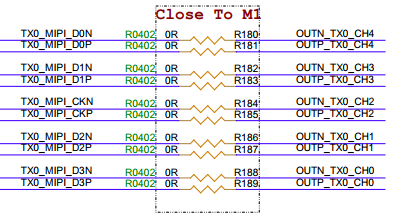

MIPI TX接口（M2）	MIPI TX接口，可以接MIPI转HDMI的配件，接显示器

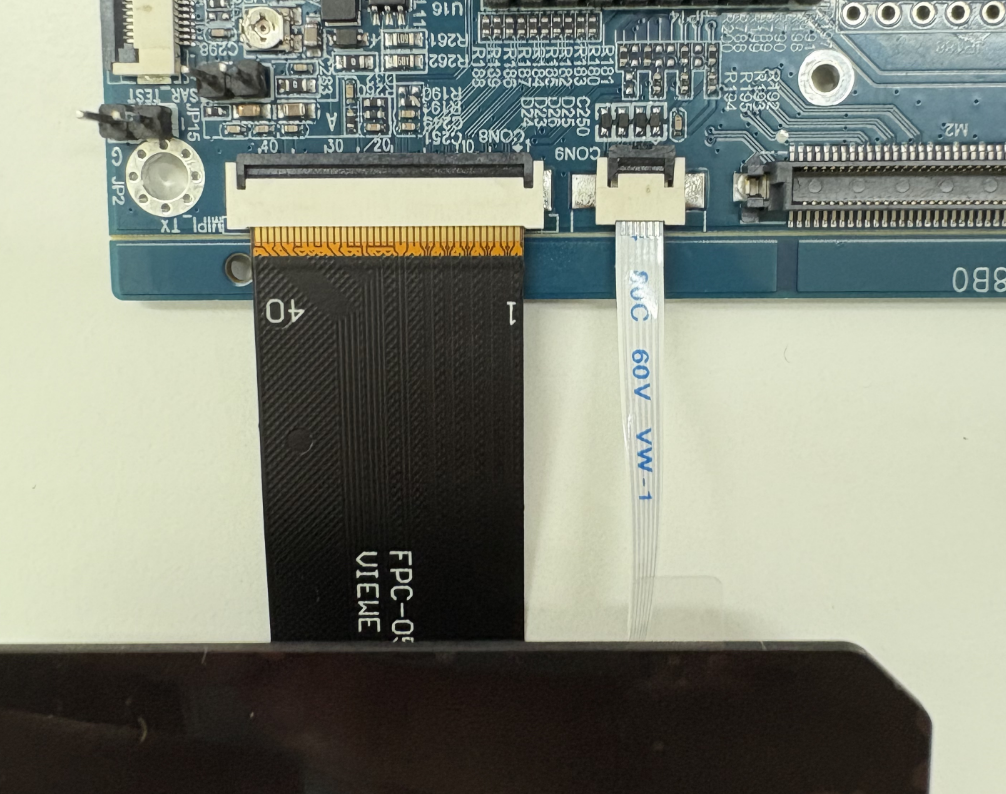

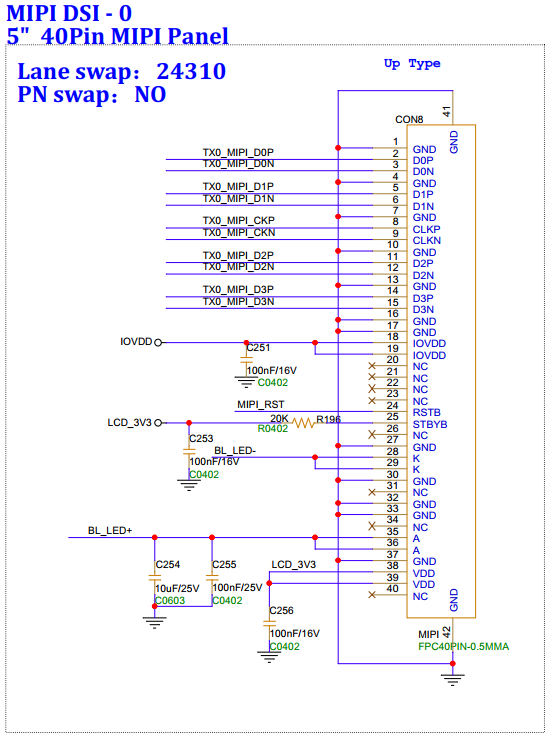

MIPI Pane(5寸 40Pin)接口(CON8)	注意：CON8 MIPI屏和M2连接器接口信号会复用，不可以同时使用，MIPI屏为FPC上接，注意不要接反

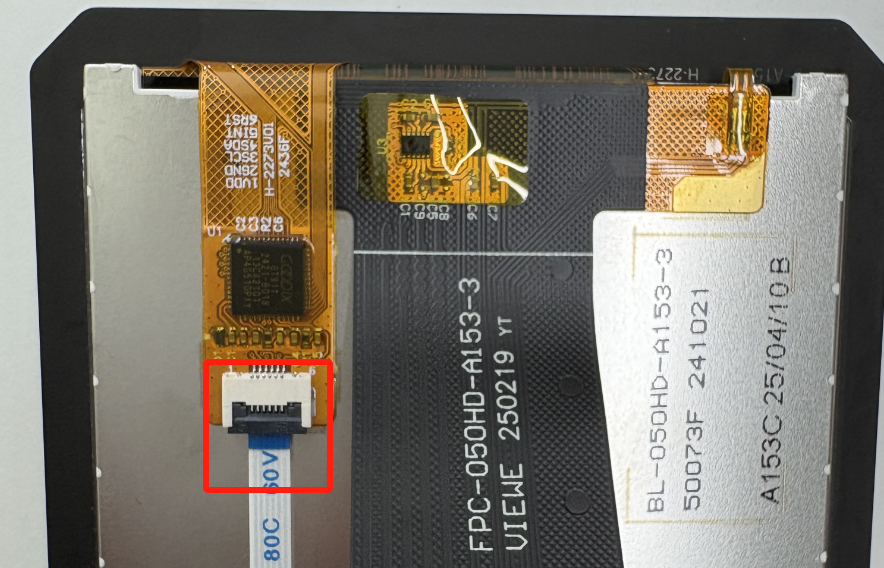

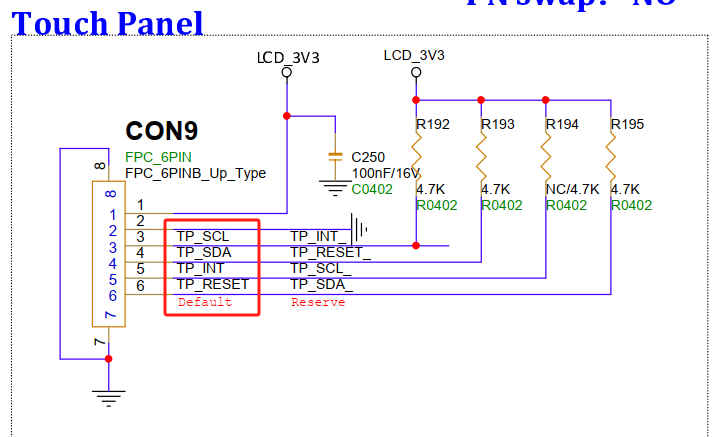

触摸屏接口(CON9)	触摸屏默认为左侧线序，默认带的为异面FPC排线注意：靠近屏幕侧为FPC下接，靠近主板侧为FPC上接，注意不要接反

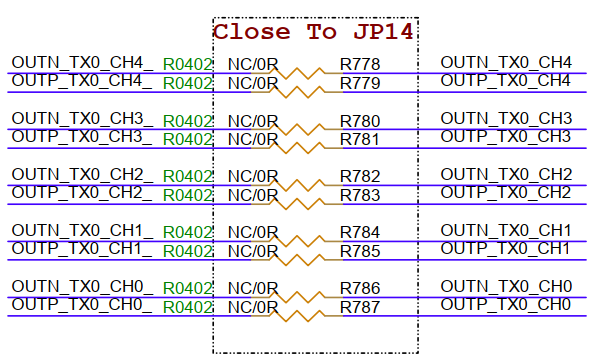

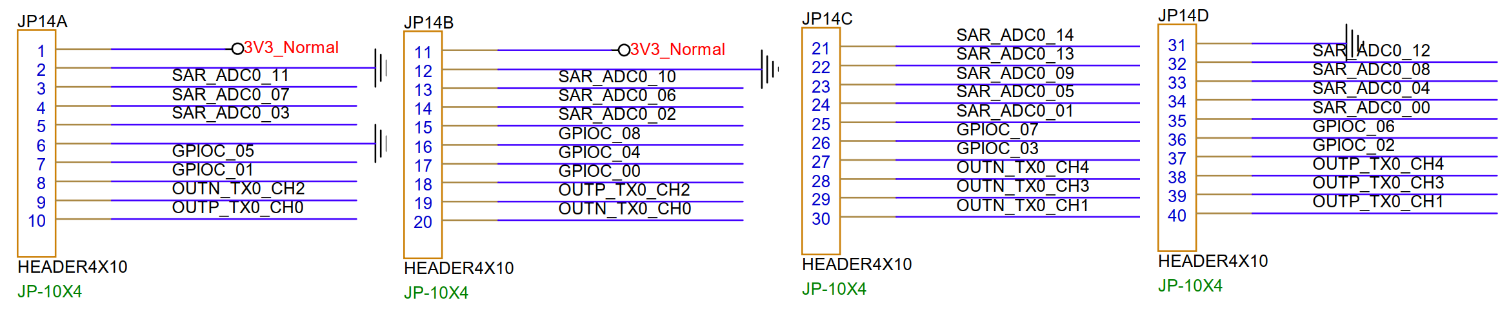

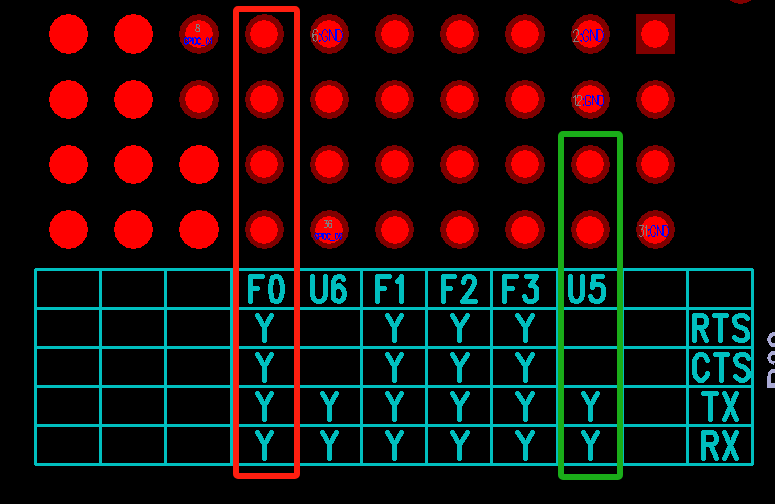

GPIO预留(JP14)	这部分IO预留排针，需要时可以自行配置成其他功能使用，例如TTL屏。支持的功能可以查阅HW checklist的ARM Tmux。

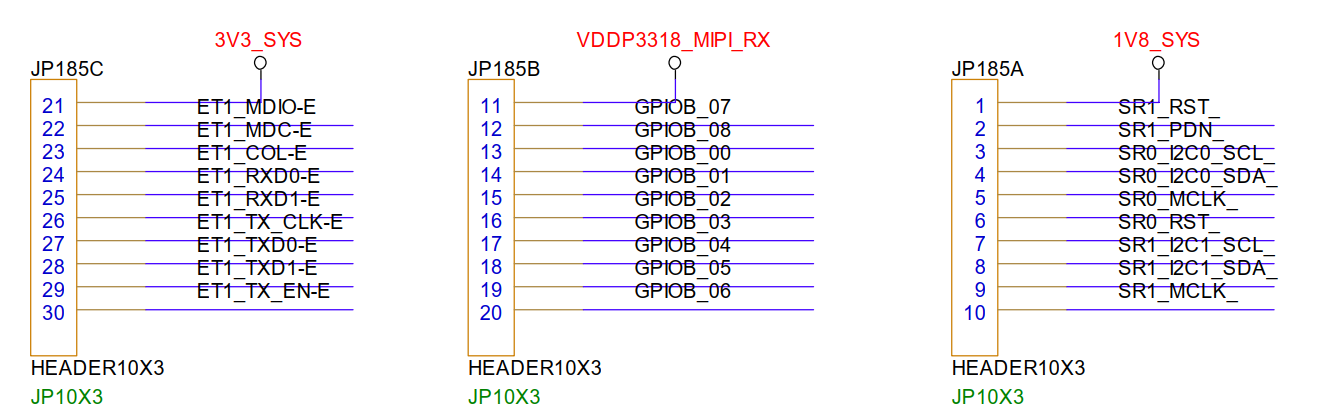

ETH和Sensor控制选择(JP185)	板子IO分配的关系，这块板子ETH1和Sensor的控制信号有冲突。目前是通过跳帽选择。出厂默认是Sensor接口，JP185全部接A-B，如果需要ETH1,需要把JP185跳帽全部接B-C；注意：启用ETH1需要修改dts配置，具体可以参考DTS节点启用 EMAC1 示例
EMMC(UEM1)	EMMC默认支持EMMC5.0，HS200/400。

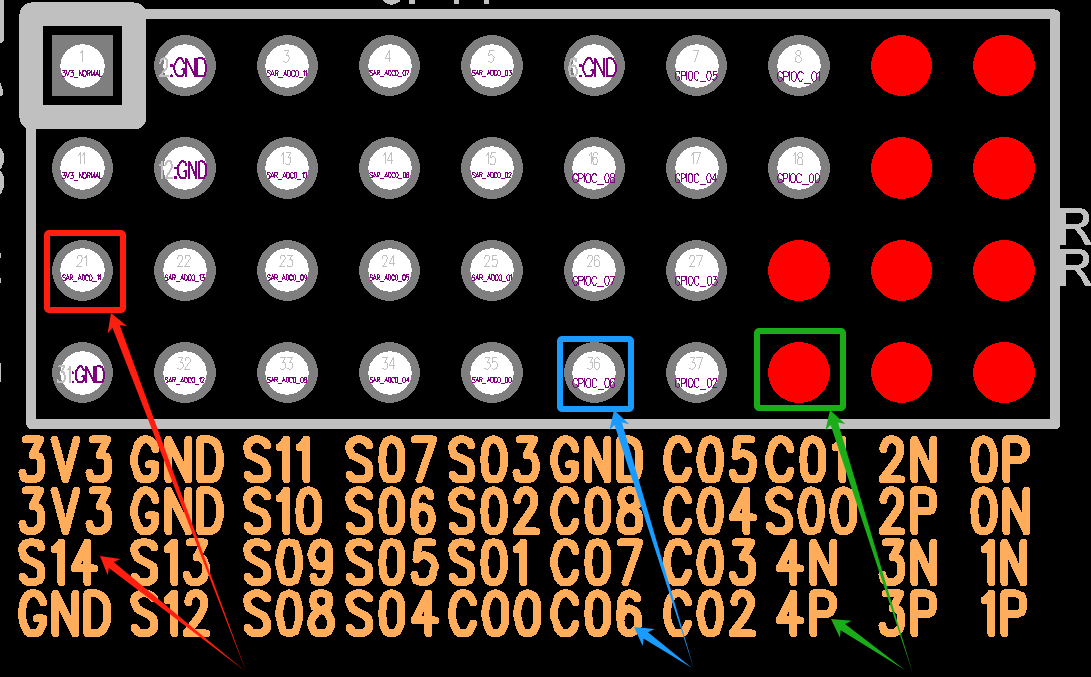

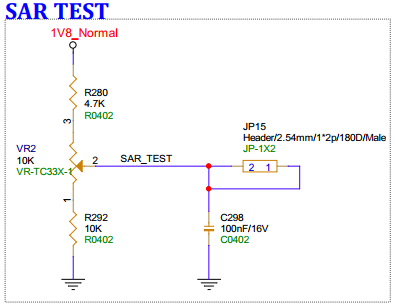

SAR TEST(JP15)	板子有预留滑动变阻器用作SAR口测试，可以通过JP15拉到其它SAR口作验证，通过调整VR2来调整电压

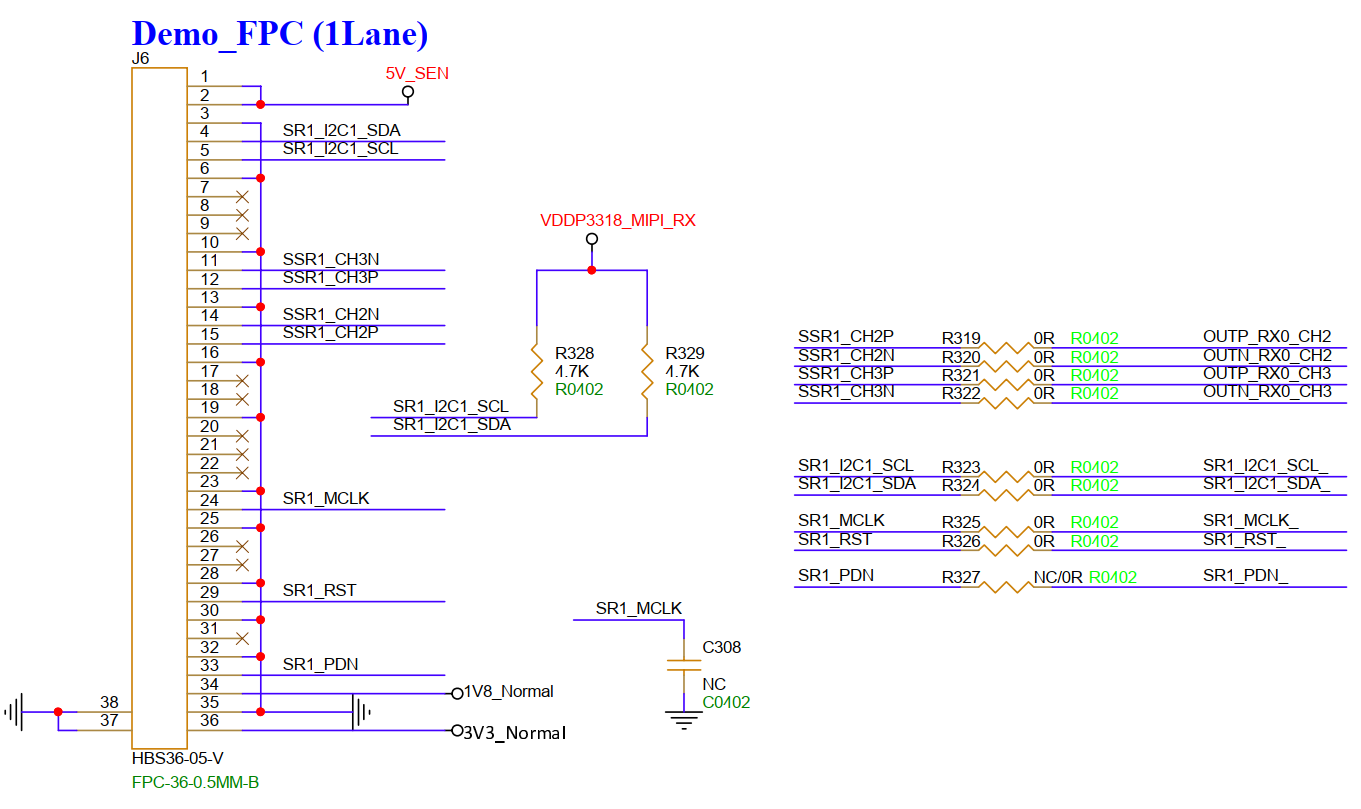

SR MIPI RX 1lane(J6)	J6接1Lane MIPI Sensor

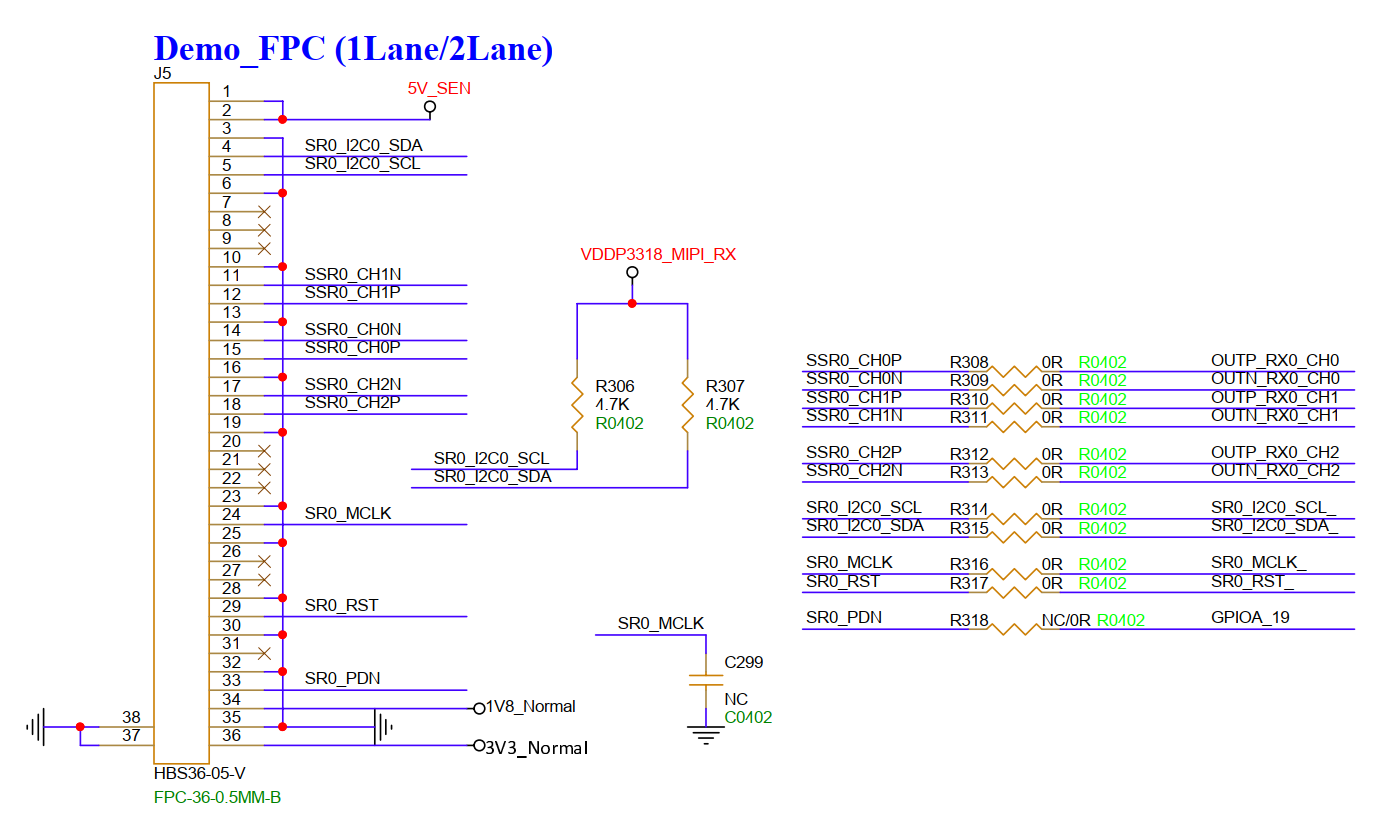

J6接1Lane MIPI Sensor。	J5默认接1lane MIPI Sensor，也可以接2lane MIPI Sensor；接2lane MIPI Sensor时，J6和J5存在复用关系(CH2P/N)，不可以一起使用。接1lane MIPI sensor时，J6和J5可以同时使用。

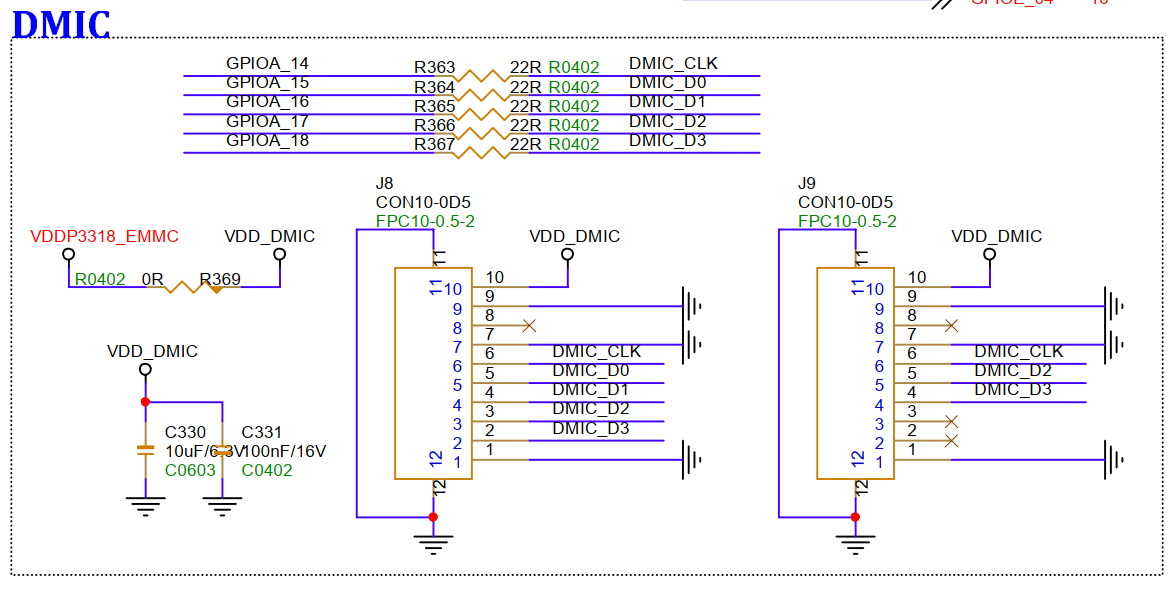

DMIC(J8/J9)	J8为4Ch DMIC，最多支持8路DMIC；J9为2Ch DMIC，最多支持4颗DMIC；注意：J8和J9存在复用关系，D2/D3不可以同时使用，J9使用D2/D3之后，J8只能接D0/D1 2ch，建议默认使用J8即可

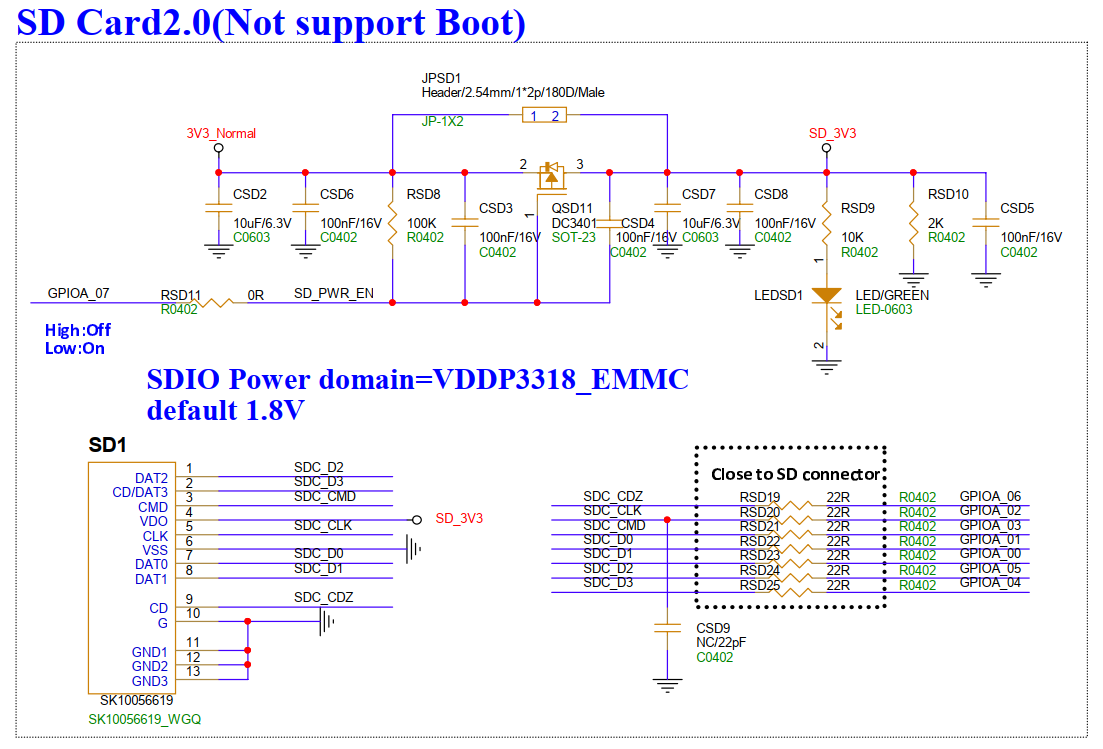

TF卡座(SD1)	注意： EMMC和SD接口共用一个电源域，默认电压使用EMMC 1.8V，这个时候SD1 TF接口不可以使用TF卡，可以使用1.8V SDIO Wifi

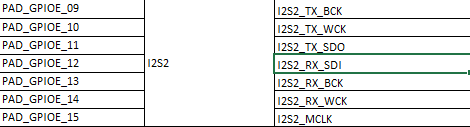

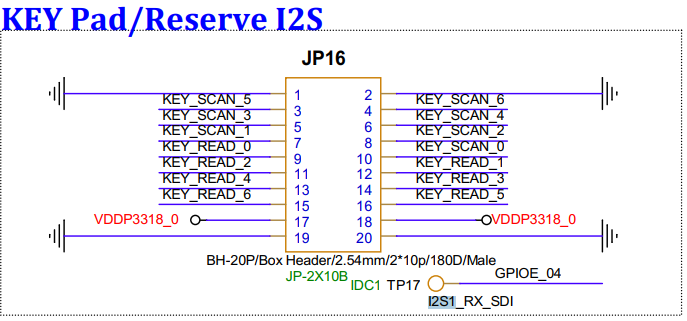

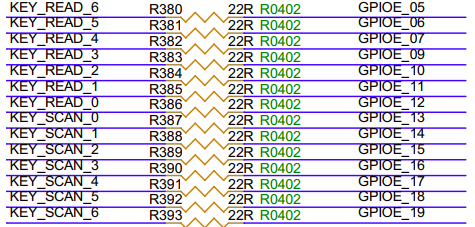

KEY PAD（JP16）	预留KEY PAD接口，可以做转板接矩阵键盘，也可以接I2S；注意接矩阵键盘时不可以和IR以及ETH共用
PM_IR（IR5）	RISCV的IR接收接口
IR1 2 3 4（IR1 2 3 4）	ARM的IR接收接口，默认未贴片
ETH0（CONR1）	CONR1 ETH0百兆以太网接口0
ETH1（CONR2）	CONR2 ETH1百兆以太网接口1 注意：默认不可用，需要将JP185跳帽全部改到B-C

3. 部分接口模块详细说明¶

3.1. DC 12V 1A(CON1)¶

CON1为DC 12V电源接口。

3.2. DC 12V电源开关(SW1)¶

SW1为DC 12V电源开关。

注意：该开关只是打开12V电源，真正系统开机需要按下POWER KEY，此时指示灯也会亮起

3.3. POWER KEY (S5)¶

按下POWER KEY可使SOC开机运行且指示灯亮起。

3.4. RESET KEY(S6)¶

按下RESET KEY可使SOC重启。

3.5. Arm Debug Uart接口(CON10)¶

Arm Debug Uart，默认波特率为115200。CON10还能切换到I2C mode，使用SigmaStar ISP Tool升级uboot，读取寄存器信息。

3.6. RISC-V Debug Uart接口（CON11）¶

RISC-V Debug Uart，默认波特率为115200。

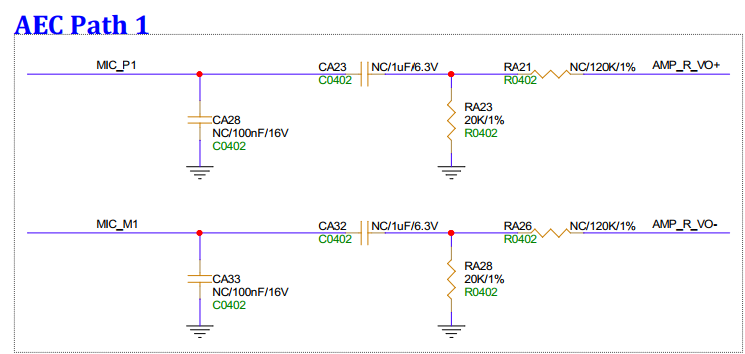

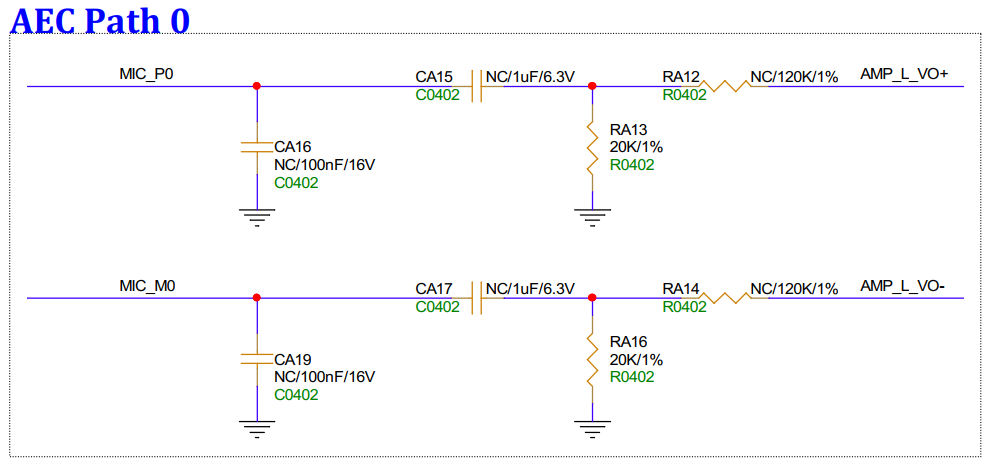

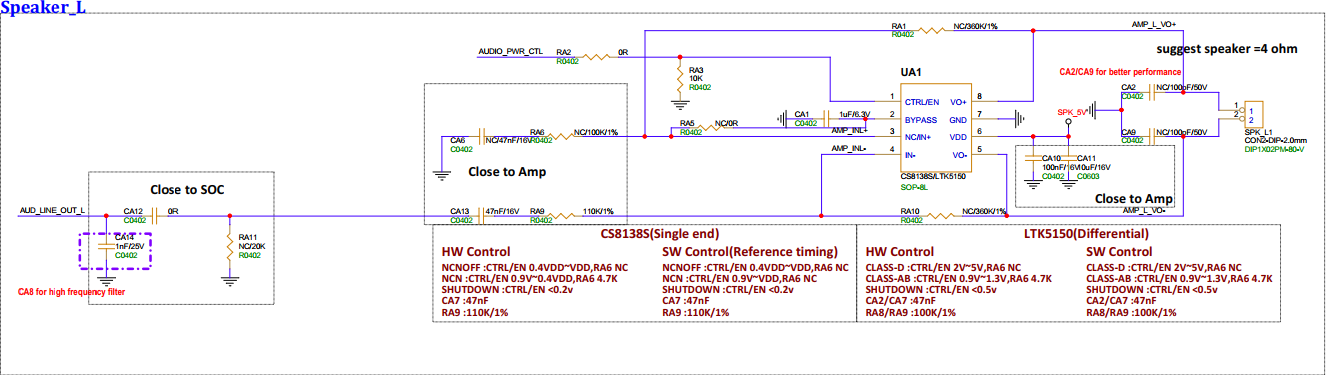

3.7. 左声道喇叭接口(SPK_L)¶

SPK_L预留AEC电路拉回到MIC0,用作硬件AEC。

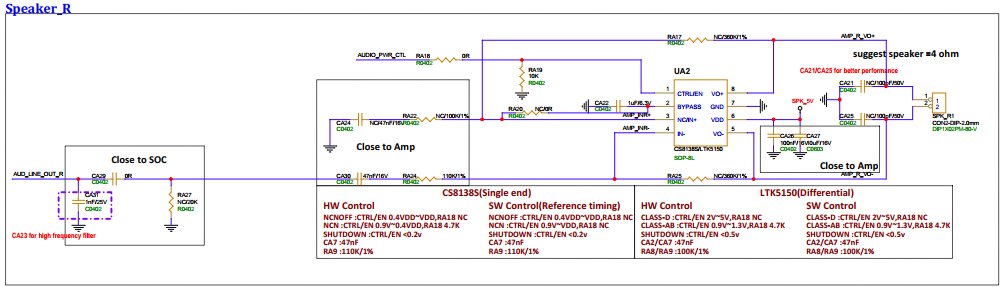

3.8. 右声道喇叭接口(SPK_R)¶

SPK_R预留AEC电路拉回MIC1做硬件AEC。

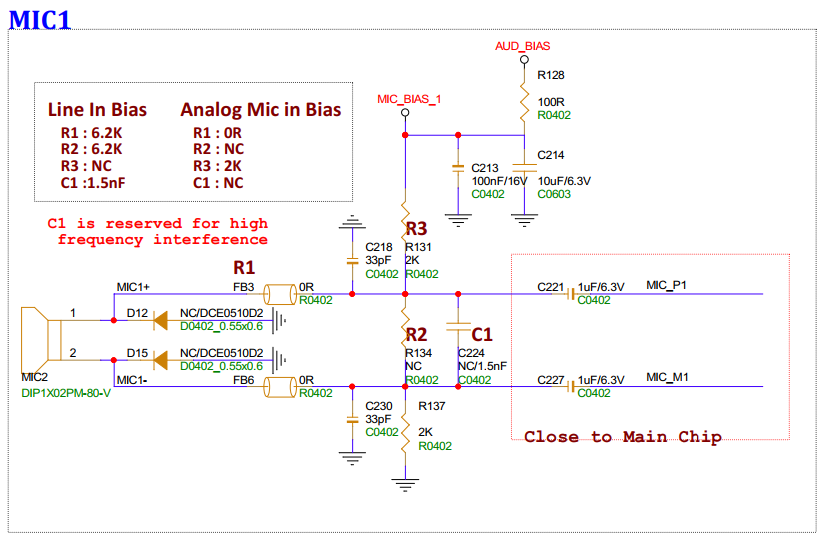

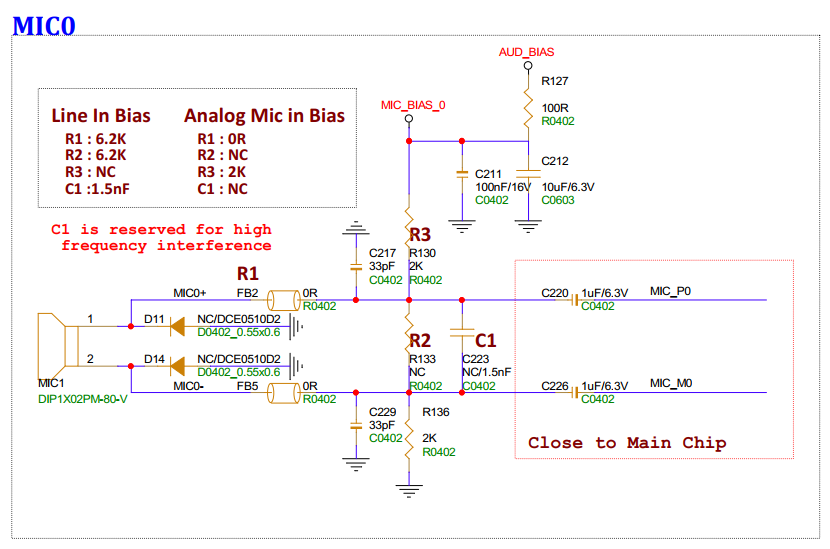

3.9. 模拟麦克风ch1和Line In接口(MIC1)¶

MIC1默认接麦克风，接Line In需要修改板子上分电阻压，参考下图：

3.10. 模拟麦克风ch0和Line In接口(MIC0)¶

MIC0默认接麦克风，接Line In需要修改板子上分电阻压，同MIC1。

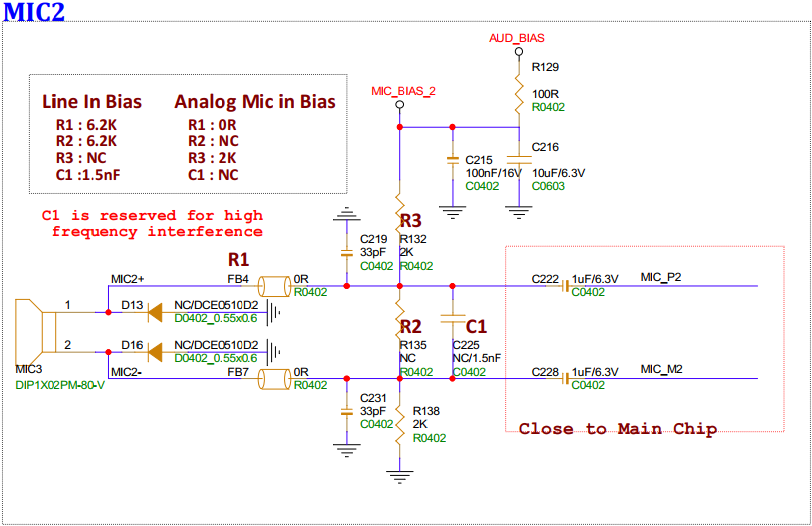

3.11. 模拟麦克风ch2和Line In接口(MIC2)¶

MIC2默认接麦克风，接Line In需要修改板子上分电阻压，同MIC1。

3.12. SSW108GE USB WIFI Module (U12)¶

USB P1口默认做USB Host，接SSW108GE USB WIFI Module，需要的话也支持配置成Device模式。SSW108GE 模组得电源需要通过GPIOA13控制，拉低打开WIFI电源

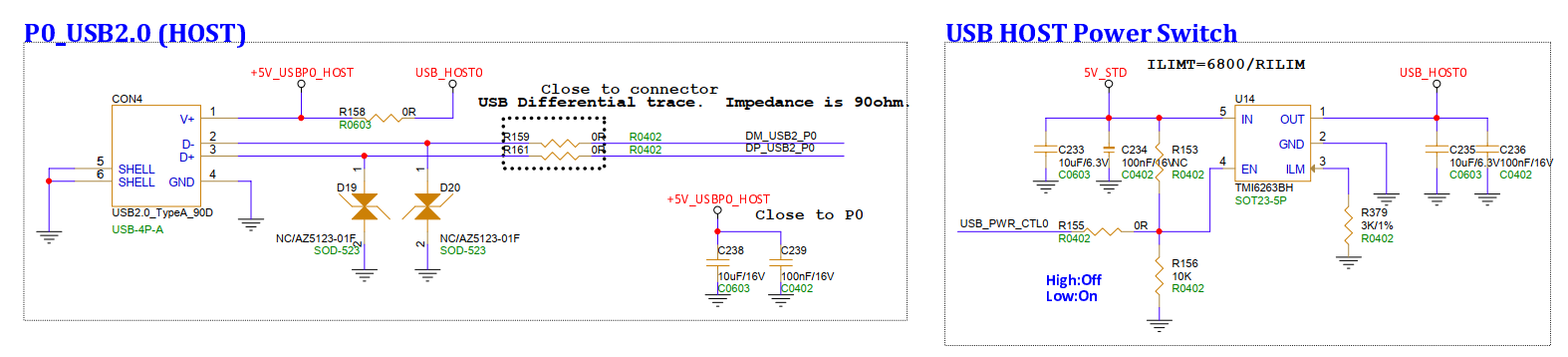

3.13. USB 2.0 P0接口 (CON4、CON5)¶

P0口可以通过软件配置成Host或者是Device，A口CON4用作host时可以给外部供电，需要通过拉高GPIOA_10来打开电源；microB口CON5可以给主板供电。

3.14. SPI NAND(UF2)¶

UF2 1Gb SPI NAND，支持SPI NAND启动，需要切换S7启动配置选择。

3.15. SPDIF RX(JP17)¶

SPDIF IN Mode4，可以做子板接SPDIF接收座或者直接接SPDIF电信号。

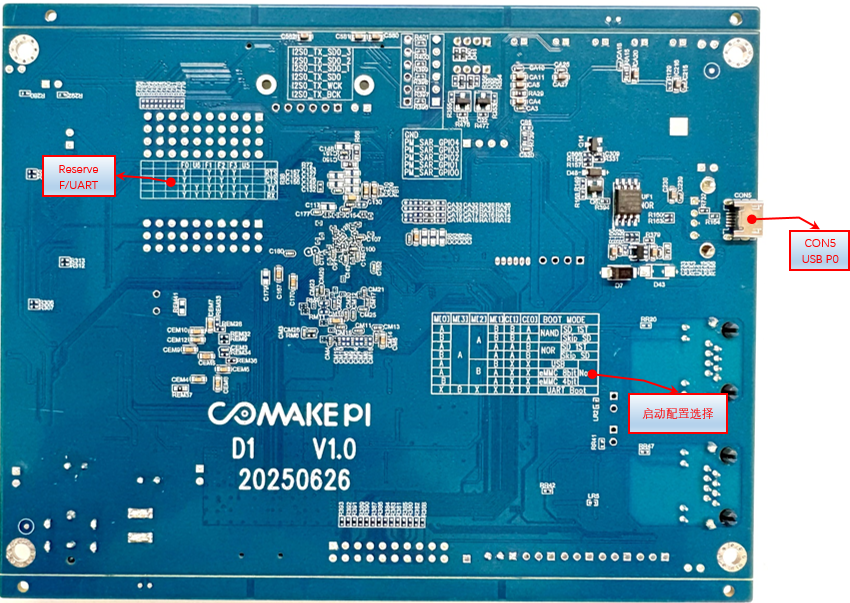

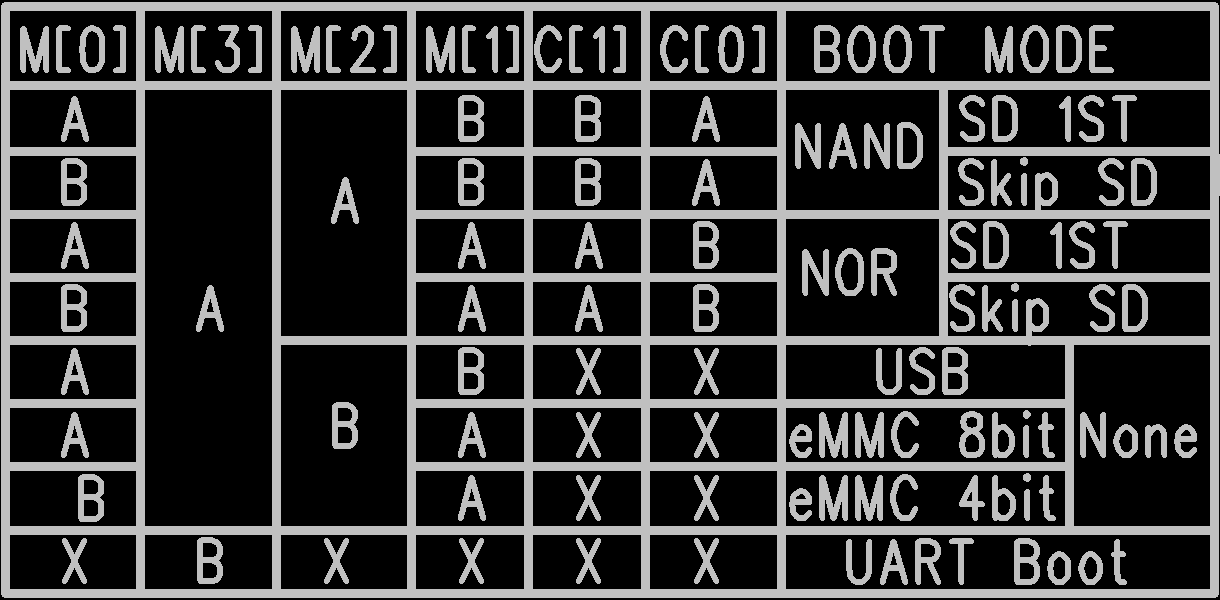

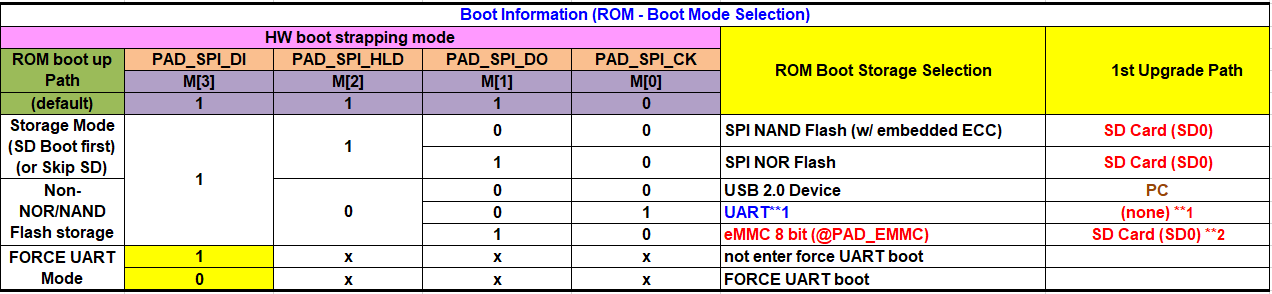

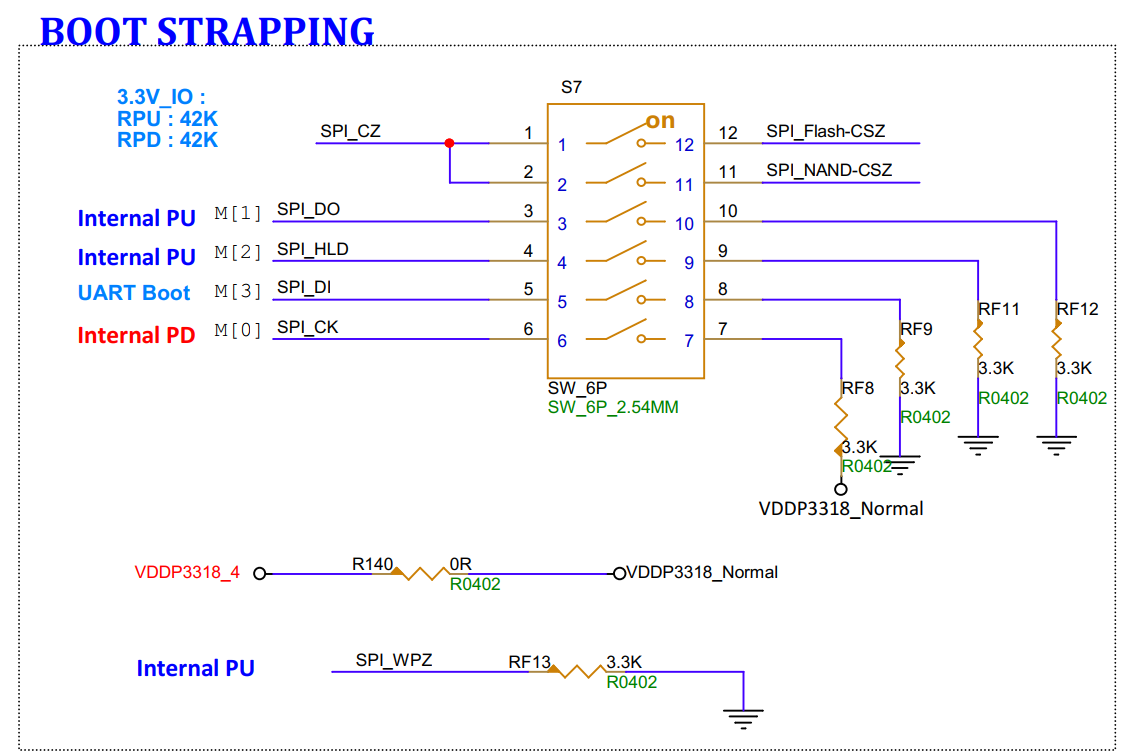

3.16. 启动选择拨码开关(S7)¶

拨码开关，用于选择启动和升级方式；

例如从EMMC启动，如果需要设置EMMC工作在8bit mode，则“M[0],M[3],M[2],M[1]”=“AABA”, “C[1],C[0] ” 不用管，然后开机。

如果需要设置 EMMC工作在4bit mode，则“M[0],M[3],M[2],M[1],C[1],C[0]”=“BABA”，“C[1],C[0] ” 不用管，然后开机。
例如跳过检测SD卡（SD0才支持卡启动，板子默认的是SD1不支持）直接从SPI NAND启动，“M[0],M[3],M[2],M[1],C[1],C[0]”= “AAABBA”
例如跳过检测SD卡（SD0才支持卡启动，板子默认的是SD1不支持）直接从SPI NOR启动，“M[0],M[3],M[2],M[1],C[1],C[0]”= “BAAAAB”
