defconfig 配置指南¶

1. 文档说明¶

本文档面向需要在 Comake D3 板 上定制自己 defconfig 的客户，说明如何以 D3 标准 defconfig 为基准，按模块（USB、以太网、存储、显示、音频、串口等）修改内核配置、设备树（DTS）与 Padmux。

本文只讲"需要配置什么、在哪里、怎么改"，不展开原理。每个模块给出：内核 defconfig 项、DTS 节点（先完整引用原文，再列可改项）、Padmux 项，并在关键处区分 linux（Pure Linux）与 debian 两套体系的差异。

配置信息：

芯片：mhera（D3 为板型/产品代号）
板型：D3（project/board/mhera/D3/）
架构：ARM64，内核 6.1
存储：eMMC，文件系统 ext4
内存：4096MB（DDR，LPDDR4X）
两个标准 defconfig 变体：linux-（Pure Linux）与 debian-

配置层次（一次 make defconfig 会串联起以下全部文件）：

Project Defconfig
    ├── linux:  project/configs/demo/defconfigs/linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig
    ├── debian: project/configs/demo/defconfigs/debian-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig
    ├── CONFIG_KERNEL_CONFIG      → Kernel Defconfig
    ├── CONFIG_UBOOT_CONFIG       → U-Boot Defconfig
    ├── CONFIG_IMAGE_CONFIG       → 分区表 config
    ├── CONFIG_SDK_GENERIC_CONFIG → SDK Generic Defconfig
    ├── CONFIG_BOARD="D3"         → project/board/mhera/D3/config/ (板级 json)
    └── (屏参)                     → project/board/mhera/screen_param/config_disp.json
Kernel Defconfig (kernel/arch/arm64/configs/)
    ├── linux:  mhera_comake_d3_linux_emmc_defconfig → CONFIG_SGS_DTB_NAME="mhera-comake-d3-purelinux"
    └── debian: mhera_comake_d3_debian_emmc_defconfig → CONFIG_SGS_DTB_NAME="mhera-comake-d3-debian"
Device Tree (kernel/arch/arm64/boot/dts/sgs/)
    ├── mhera-comake-d3-purelinux.dts   (linux 板级)
    ├── mhera-comake-d3-debian.dts      (debian 板级)
    ├── mhera.dtsi                      (SoC 级节点)
    ├── mhera-display-subsystem.dtsi    (显示子系统)
    ├── mhera-comake-d3-padmux.dtsi     (Padmux，linux/debian 共用)
    └── panel-*.dtsi                    (屏参数)

2. 快速上手（改配置总流程）¶

2.1. 定制起点：从标准 defconfig 派生出你自己的¶

选变体：确定用 linux-（Pure Linux）还是 debian-（两者显示框架不同，见第 3 章）。

复制改名：新板子的配置分散在 project / kernel / boot / dts 四处，都要从 D3 拷贝一份并改成自己的板名（以 myboard 为例）：

# ① project defconfig（project/configs/demo/defconfigs/）
cd project/configs/demo/defconfigs
cp linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig \
   linux-myboard_mhera.emmc.glibc-12.4.0-arm64-ext4.myboard.4096.fccsp16_lpddr4x_defconfig

# ② kernel defconfig（kernel/arch/arm64/configs/）
cd kernel/arch/arm64/configs
cp mhera_comake_d3_linux_emmc_defconfig mhera_myboard_linux_emmc_defconfig

# ③ kernel dts（kernel/arch/arm64/boot/dts/sgs/）：板级 dts + padmux
cd kernel/arch/arm64/boot/dts/sgs
cp mhera-comake-d3-purelinux.dts mhera-myboard-purelinux.dts      # debian 用 -debian.dts
cp mhera-comake-d3-padmux.dtsi   mhera-myboard-padmux.dtsi

# ④ u-boot（boot/configs/ 与 boot/arch/arm/dts/）
cd boot
cp configs/mhera_comake_d3_emmc_arm64_defconfig configs/mhera_myboard_emmc_arm64_defconfig
cp arch/arm/dts/mhera-comake-d3.dts        arch/arm/dts/mhera-myboard.dts
cp arch/arm/dts/mhera-comake-d3-padmux.dtsi arch/arm/dts/mhera-myboard-padmux.dtsi

# ⑤ 板级配置目录（project/board/mhera/）
cd project/board/mhera
cp -r D3 myboard    # 内含 config_board.json / config_fb.json 等

改名与指向：
- ① 中把 CONFIG_BOARD="D3" / CONFIG_BOARD_NAME="D3" 改成你的板名，CONFIG_KERNEL_CONFIG 指向 ② 的新 defconfig，CONFIG_UBOOT_CONFIG 指向 ④ 的新 defconfig；
- ② 中把 CONFIG_SGS_DTB_NAME="mhera-comake-d3-purelinux" 改成 ③ 的新 dts 名（不含扩展名）；
- ④ 的 uboot defconfig 中把 CONFIG_DEFAULT_DEVICE_TREE="mhera-comake-d3" 改成新 dts 名。
按模块改配置：对照下方速查表和正文各章，改 kernel defconfig / DTS / Padmux / 板级 json。
编译：cd project && make linux-myboard_mhera.emmc.glibc-12.4.0-arm64-ext4.myboard.4096.fccsp16_lpddr4x_defconfig && make clean && make image -j16。

2.2. 常见需求速查表¶

我想…	看第几章	主要改哪里
换 MIPI/HDMI 屏、改分辨率	第 3 章	屏参见官方屏参配置指南；DTS/padmux 见第 3 章
开以太网（GMAC）	第 4 章	已启用（`SGS_GMAC` 默认 y），改 DTS `phy-mode`/`max-speed`
用 U 盘 / USB 摄像头 / USB 串口	第 5 章	kernel defconfig（UVC 摄像头仅 debian）
接 SATA 硬盘	第 6 章	已启用，只改 DTS 速率/去加重
用 PCIe 设备	第 7 章	已启用，只改 lane/速率
eMMC/SD 切换速率模式	第 8 章	DTS `bus-width` / `mmc-hs200` 等
调串口（波特率/流控/映射）	第 9 章	DTS `sctp_enable` / aliases + padmux
用 SPI 设备	第 10 章	kernel `CONFIG_SGS_MSPI` +（`SPI_SPIDEV`/`SGS_SPI_DEVICE` 二选一）+ DTS spidev 子节点
加 I2C 传感器	第 11 章	DTS `speed` + i2c 子节点
调背光/风扇 PWM	第 12 章	DTS `period`/`duty_cycle` + padmux
放音频 / 录音（I2S/DMIC）	第 13 章	DTS `sound` 节点 + padmux
用 GPIO 做控制	第 14 章	padmux `PINMUX_FOR_GPIO_MODE` + pad_init
调内存分配（MMA/CMA/FB）	第 15 章	详见第 15 章

3. 显示输出（MIPI DSI + HDMI）¶

本章涉及文件：mhera-comake-d3-purelinux.dts / mhera-comake-d3-debian.dts（板级）、mhera-display-subsystem.dtsi、panel-*.dtsi（屏参内容详见官方屏参配置指南）、mhera-comake-d3-padmux.dtsi、config_disp.json（屏参，同上外链）、config_board.json（选屏，同上外链）。

D3 板显示为 MIPI DSI 4-lane（RM68200 720×1280）+ HDMI（DACOUT_1080P_60），无 DPI/TTL 屏。

3.1. 内核配置¶

✅ 标准 defconfig 已包含显示框架，无需改动。

配置项	linux	debian	说明
`CONFIG_FB=y`	✅	✅	framebuffer 框架
`CONFIG_DRM=y`	❌	✅	DRM 框架（debian）
`CONFIG_SGS_DRM=y`	❌	✅	SGS DRM 驱动（debian）

3.2. DTS 配置¶

① 板级 DTS（linux：mhera-comake-d3-purelinux.dts）

显示部分无特别配置，触摸默认使用 goodix 触摸 IC（purelinux 走 FB/mi_disp 体系，不涉及 display-subsystem 拓扑）：

/* GT911 电容触摸（I2C1） */
&i2c1 {
    goodix_gt911@5d {
        compatible = "goodix,gt911";
        reg = <0x5D>;
        reset = <PAD_GPIO17>;
        irq = <PAD_GPIO18>;
        // ...
    };
};

可改项（linux 板级 DTS）：

项	含义	取值
`drive-current-level`	面板驱动电流档位	整数
`u8Channel`	MIPI 通道选择	`0`=Reserved `1`=mipi_tx1 `2`=mipi_tx2
`eLaneNum`	MIPI lane 数	整数（D3 为 4）
`u8PolCh0~4`	各 lane 极性	`0`/`1`
`u8SwapCh0~4`	各 lane 交换序号	按实际面板接线

② 板级 DTS（debian：mhera-comake-d3-debian.dts）

在 linux 版基础上，增加 DRM 显示拓扑：HDMI→disp0、MIPI→disp1，用 /delete-node/ 删除不用的 endpoint（DRM 要求一对一连接）：

/ {
    /* ... */

    display-subsystem {
        panels {
            panel_misc {
                drive-current-level = <1>;          // 可改
                mipi-lane-config {
                    u8Channel = <1>;                    // 可改
                    eLaneNum = <4>;                     // 可改
                    u8PolCh0 = <0>;                     // 可改
                    u8PolCh1 = <0>;                     // 可改
                    u8PolCh2 = <0>;                     // 可改
                    u8PolCh3 = <0>;                     // 可改
                    u8PolCh4 = <0>;                     // 可改
                    u8SwapCh0 = <2>;                    // 可改
                    u8SwapCh1 = <0>;                    // 可改
                    u8SwapCh2 = <1>;                    // 可改
                    u8SwapCh3 = <3>;                    // 可改
                    u8SwapCh4 = <4>;                    // 可改
                };
            };
        };
    };
};

/* DPI: not used on D3 */
&disp0 {
    port {
        /delete-node/ endpoint@0; /* disp0_out_dpi */
    };
};

&disp1 {
    port {
        /delete-node/ endpoint@0; /* disp1_out_dpi */
    };
};

&dpi_dev {
    ports {
        /delete-node/ port@0; /* disconnect dpi_in_disp0/dpi_in_disp1 */
    };
};

/* MIPI: only disp1 drives the MIPI panel — disconnect disp0 */
&disp0 {
    port {
        /delete-node/ endpoint@1; /* disp0_out_mipi */
    };
};

&{/display-subsystem/drm-device/mipi_dsi} {
    ports {
        port@0 {
            /delete-node/ endpoint@0; /* mipi_in_disp0 */
        };
    };
};

/* HDMI: only disp0 drives HDMI output — disconnect disp1 */
&disp1 {
    port {
        /delete-node/ endpoint@2; /* disp1_out_hdmi */
    };
};

&{/display-subsystem/drm-device/hdmi} {
    ports {
        port@0 {
            /delete-node/ endpoint@1; /* hdmi_in_disp1 */
        };
    };
};

可改项（debian 板级 DTS 增量）：

项	含义	取值
`/delete-node/` 断开方式	DPI 通道删除	D3 无 DPI 屏，保持删除
debian 的 disp↔通道配对	HDMI 固定 disp0、MIPI 固定 disp1	改 topology 时同步增删对应 endpoint

③ 显示子系统（mhera-display-subsystem.dtsi）：仅 debian（DRM）使用；purelinux 完全不走 DRM 体系，此文件中与 DRM 相关的部分不生效：

/ {
    display-subsystem {
        compatible = "sgs,display-subsystem","simple-mfd";

        drm-device {
            compatible = "sgs,drm","simple-mfd";   // 仅 debian

            disp0: port@0 {
                dev-id = <0>;
                preferred = <1>;              // 可改
                mop-layers = <4 0 32                // 可改（图层配置）
                              3 0 1
                              3 1 1>;
                port {
                    disp0_out_dpi: endpoint@0 { remote-endpoint = <&dpi_in_disp0>; };    // 可改（换屏时改指向）
                    disp0_out_mipi: endpoint@1 { remote-endpoint = <&mipi_in_disp0>; };   // 可改（换屏时改指向）
                    disp0_out_hdmi: endpoint@2 { remote-endpoint = <&hdmi_in_disp0>; };   // 可改（换屏时改指向）
                };
            };

            /* ... */
            dpi_dev: dpi {
                compatible = "sgs,dpi";
                status = "okay";      // 可改
                /* ... */
            };

            mipi_dsi {
                compatible = "sgs,mipi-dsi";
                status = "okay";   // 可改
                /* ... */
            };

            hdmi {
                compatible = "sgs,hdmi";
                status = "okay";     // 可改
                /* ... */
            };
        };

        drmscl { rdma-support = <0>; rot-support = <1>; rdmaid = <1>; sclid = <0x2>; };

        panels: panels {
            compatible = "simple-mfd";
            backlight_dev1: backlight_dev1 { };
            panel_misc: panel_misc { };
            panel_misc_edp: panel_misc_edp { };
        };

        bridges: bridges { };
    };
};

#include "panel-SAT070AT50H18BH.dtsi"
#include "panel-RM68200HDH40145.dtsi"

可改项（仅 debian 生效）：

项	含义	取值
`disp0/disp1` 的 `mop-layers`	图层配置	`<layerType subType winCount ...>`
`dpi/mipi_dsi/hdmi` 的 `status`	通道使能	`"okay"` / `"disabled"`
各 `endpoint` 的 `remote-endpoint`	面板接到哪条通道	换屏时改
`panels` 里的 `backlight_dev1`	背光控制	配合 PWM

其余（compatible、reg、dev-id、各 #*-cells）为固定值，勿改。

3.3. Padmux 配置（`mhera-comake-d3-padmux.dtsi`）¶

MIPI DSI 4-lane + I2C1（#if 1）：

<PAD_OUTP_TX0_CH0  PINMUX_FOR_MIPITX_OUT_MODE_1  MDRV_PUSE_TX_MIPI_P_CH0>,
<PAD_OUTN_TX0_CH0  PINMUX_FOR_MIPITX_OUT_MODE_1  MDRV_PUSE_TX_MIPI_N_CH0>,
/* CH1~CH4 同理，共 4 lane */
<PAD_I2C1_SCL      PINMUX_FOR_I2C1_MODE_1        MDRV_PUSE_I2C1_SCL>,
<PAD_I2C1_SDA      PINMUX_FOR_I2C1_MODE_1        MDRV_PUSE_I2C1_SDA>,

HDMI TX（#if 1）：

<PAD_HDMITX_HPD  PINMUX_FOR_GPIO_MODE    MDRV_PUSE_HDMI_HOT_PLUG>,
<PAD_HDMITX_SCL  PINMUX_FOR_I2C0_MODE_1  MDRV_PUSE_HDMI_RX_SCL>,
<PAD_HDMITX_SDA  PINMUX_FOR_I2C0_MODE_1  MDRV_PUSE_HDMI_RX_SDA>,

对应原理图：

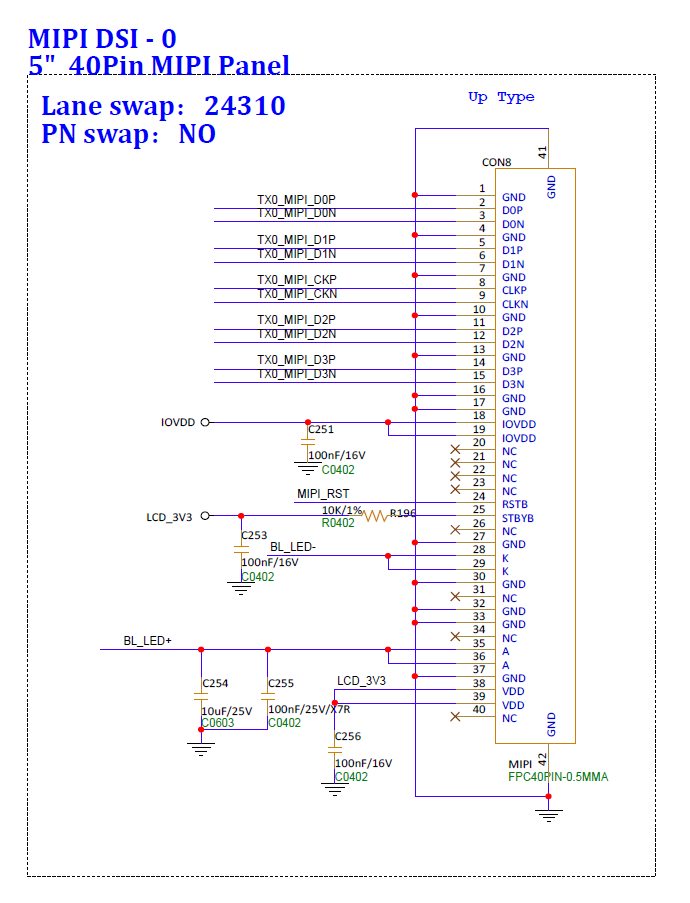

MIPI DSI Padmux 原理图

图 3-1 MIPI DSI Padmux 原理图

HDMI Padmux 原理图

图 3-2 HDMI Padmux 原理图

3.4. 屏参配置¶

屏参（面板时序、config_disp.json、config_board.json 选屏等）的详细配置方法 不在本文档展开，请参考官方文档：

Comake 屏参配置指南

3.5. 验证命令¶

ls /dev/fb*                          # 预期：看到 fb0/fb1（linux）
ls /sys/class/drm/                   # 预期：看到 card0 等（debian）
cat /proc/mi_modules/mi_disp/mi_disp0   # 预期：回读屏参（linux）

3.6. 相关链接¶

如果是 linux 下配置显示，可参考 MI DISP API；
屏参配置请参考屏参使用指南。

4. 以太网（GMAC0 / GMAC1）¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（gmac0/gmac1）、mhera-comake-d3-padmux.dtsi（RGMII/RMII 块）。

D3 支持双千兆 GMAC（GMAC0/1，RGMII 接 Gphy / RMII 接 Ephy）。

4.1. 内核配置¶

✅ 标准 defconfig 已启用 GMAC：CONFIG_SGS_GMAC 在内核 Kconfig 里 default y，并自动 select STMMAC_ETH，无需手动添加。（debian/linux 差异：无）

如需显式控制（或编译成 sgs_gmac.ko 模块），可显式写：

CONFIG_SGS_GMAC=y          # SGS GMAC 驱动（default y）
CONFIG_STMMAC_ETH=y        # 由 SGS_GMAC 自动 select

4.2. DTS 配置（`mhera.dtsi`）¶

节点示例（固定项已省略）：

#if IS_ENABLED(CONFIG_SGS_GMAC)
        gmac0: gmac0 {
            compatible = "sgs,gmac","snps,dwmac-5.10a";
            // ...
            reset-io = /bits/ 8 <PAD_RGMII0_RSTN>;   // 可改：PHY 复位脚
            mclk = /bits/ 8 <25>;                    // 可改：0 不出 / 25:25MHz / 50:50MHz
            disable-txfc = /bits/ 8 <1>;             // 可改：1 关流控 / 0 开流控
            snps,tso;                                // 可改：注释该行则关 TSO
            phy-mode = "rgmii";                       // 可改：rgmii / rmii
            max-speed = <1000>;                       // 可改：10 / 100 / 1000
            status = "ok";                            // 可改

            /* ... */
        };
        /* gmac1 结构相同：reg=0x1F34B400，reset-io=<PAD_RGMII1_RSTN>，phy-handle=<&phy1> */
#endif

可改项：

项	含义	取值
`phy-mode`	PHY 接口	`"rgmii"` / `"rmii"`
`max-speed`	最大速率	`10` / `100` / `1000`
`mclk`	是否输出时钟给 PHY	`0`=不输出 `25`=25MHz `50`=50MHz
`reset-io`	PHY 复位脚	`PAD_RGMII0_RSTN` 等
`disable-txfc`	关闭硬件流控	`1`=关闭 `0`=开启
`snps,tso`	使能 TSO	注释该行则关闭
`status`	使能	`"ok"` / `"disabled"`

4.3. Padmux 配置¶

GMAC0/1 的 RGMII 已 #if 1，RMII 为 #if 0（二选一，改接口时切换）：

RGMII（默认）：PAD_RGMII0_RSTN(GPIO)、PAD_RGMII0_MCLK/RXCLK/RXCTL/RXD0~3/TXCLK/TXCTL/TXD0~3/MDIO/MDC，PUSE 为 MDRV_PUSE_ETH0_*；
RMII（备选）：PAD_RGMII0_RXCLK/RXCTL/RXD0~1/TXCTL/TXD0~1/MDIO/MDC 用 PINMUX_FOR_RMII0_MODE_1。

对应原理图：

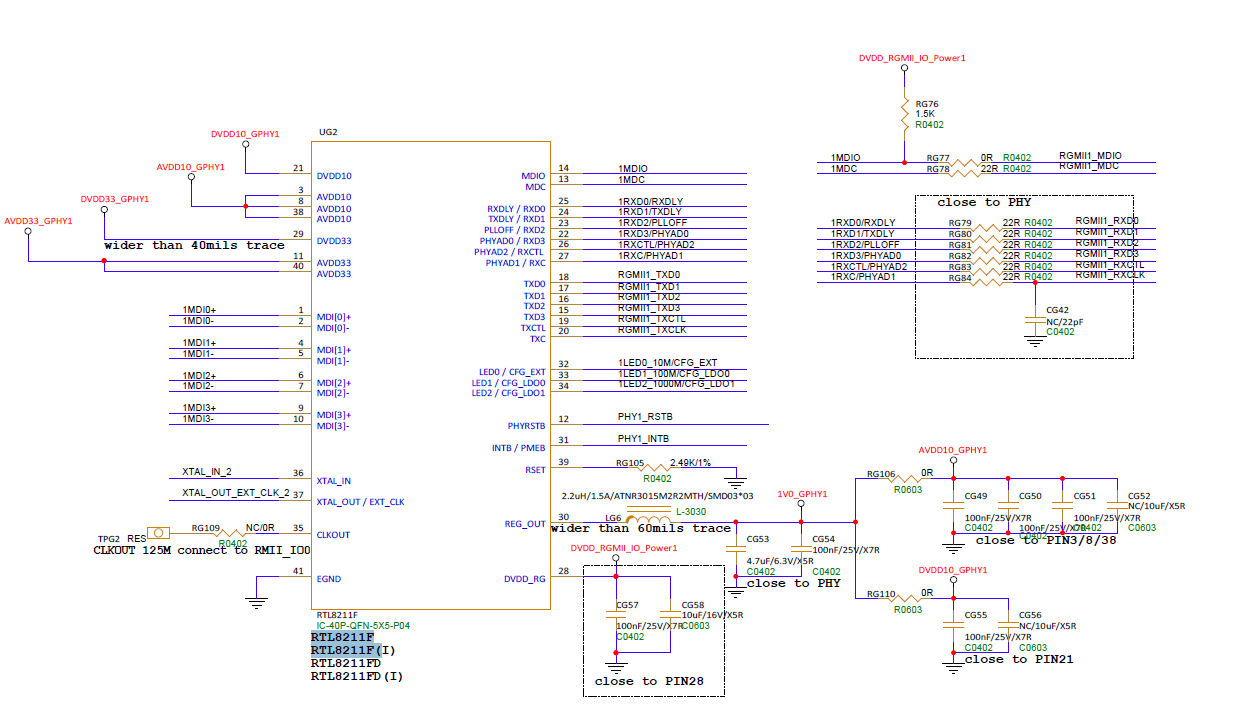

GMAC Padmux 原理图

图 4-1 GMAC Padmux 原理图

4.4. 验证命令¶

ifconfig -a        # 预期：出现 eth0/eth1

4.5. 相关链接¶

GMAC网口使用指南

5. USB¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（ehci/dwc3）、mhera-comake-d3-padmux.dtsi（VBUS 检测）。

mhera 支持 4 个 USB 口：2 个 USB2.0 host-only，2 个 USB3.0（Port2/Port3，可 host/device）。标准 D3 defconfig 已启用。

5.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian 额外：USB 串口、UVC 摄像头，见下方说明）

CONFIG_USB=y
CONFIG_USB_XHCI_HCD=m              # USB3.0 host (xhci-hcd.ko)
CONFIG_USB_EHCI_HCD=m              # USB2.0 host (ehci-hcd.ko)
CONFIG_USB_STORAGE=m               # U 盘
CONFIG_SGS_USB_DWC3_OF_SIMPLE=m    # DWC3 glue (sgs-dwc3-of-simple.ko)
CONFIG_SGS_USB3_PHY=m              # USB3 PHY (sgs-usb3-phy.ko)
CONFIG_SGS_USB2_PHY=m              # USB2 PHY (sgs-usb2-phy.ko)

linux 额外：CONFIG_USB_SERIAL=y（USB 串口）、CONFIG_USB_NET_RNDIS_HOST=y。
debian 额外：CONFIG_USB_SERIAL=m（CH341/CP210X）、CONFIG_USB_VIDEO_CLASS=m（UVC 摄像头）。
如需 USB Device（gadget）：加 CONFIG_USB_GADGET=m + 对应 function（configfs/adb/UVC）。D3 标准配置当前以 host 为主。

5.2. DTS 配置（`mhera.dtsi`）¶

① USB2.0 host（Port0/Port1）：节点示例（固定项已省略）：

sgs_u2phy1: sgs-usb2-phy1 {
    compatible = "sgs,u2phy";
    // ...
    status = "okay";
};

sgs-ehci-1 {
    compatible = "sgs,ehci";
    // ...
    phys = <&sgs_u2phy1>;
    phy-names = "usb";
    status = "ok";   // 可改
};
/* sgs_u2phy2 + sgs-ehci-2（Port1）结构相同，reg=0x1f286400，port_id=<1> */

可改项：status（"ok"/"disabled"）。其余（compatible/reg/clocks/interrupts/phys）为固定值。

② USB3.0（Port3，独立 PIPE PHY）：节点示例（固定项已省略）：

u3phy_p3_utmi: utmi@1f286e00 {
    compatible = "sgs,generic-utmi";
    // ...
    status = "okay";
};

u3phy_p3_pipe: pipe@1f2a5200 {
    compatible = "sgs,generic-pipe";
    // ...
    status = "okay";
};

/* ... */
usb3drd_p3: usb3-p3 {
    compatible = "sgs,generic-dwc3";
    // ...
    usb-phy = <&u3phy_p3_utmi>;
    status = "okay";

    dwc3_p3: dwc3 {
        dr_mode = "host";                 // 可改：host / peripheral
        compatible = "snps,dwc3";
        // ...
        maximum-speed = "super-speed";    // 可改：super-speed / high-speed
        phys = <&u3phy_p3_utmi>, <&u3phy_p3_pipe>;   // 可改：按实际 PHY 改
        phy-names = "usb2-phy", "usb3-phy";          // 可改：与 phys 对应
        // ...
        status = "okay";                  // 可改
    };
};

可改项：

项	含义	取值
`dwc3.dr_mode`	模式	`"host"` 主机 / `"peripheral"` 设备
`dwc3.maximum-speed`	最大速率	`"super-speed"`/`"high-speed"`
`dwc3.phys` / `phy-names`	PHY 引用	按实际使用的 PHY 改
`usb3drd_p3.status` / `dwc3.status`	使能	`"okay"`/`"disabled"`

Port2 与 PCIE0 共用同一 PHY（SUPPHY lane1），默认是"PCIE0 2x + Port2 仅 USB2.0"。要让 Port2 跑 USB3.0 需把 SUPPHY 让给 Port2（disable PCIE0 或降 1x），并改 u3phy_p2_pipe/usb3drd_p2 状态与 phys 引用（节点 u3phy_p2_utmi/u3phy_p2_pipe/usb3drd_p2，结构与 Port3 相同）。其余 compatible/reg/clocks/interrupts/snps,* quirk 等为固定值勿改。

5.3. Padmux 配置¶

/* USB VBUS 检测 */
<PAD_SAR_GPIO3  PINMUX_FOR_VBUS0_DET_MODE_1  MDRV_PUSE_USB3_VBUS_DETECT>,
<PAD_SAR_GPIO4  PINMUX_FOR_VBUS1_DET_MODE_1  MDRV_PUSE_USB2_VBUS_DETECT>,

对应原理图：

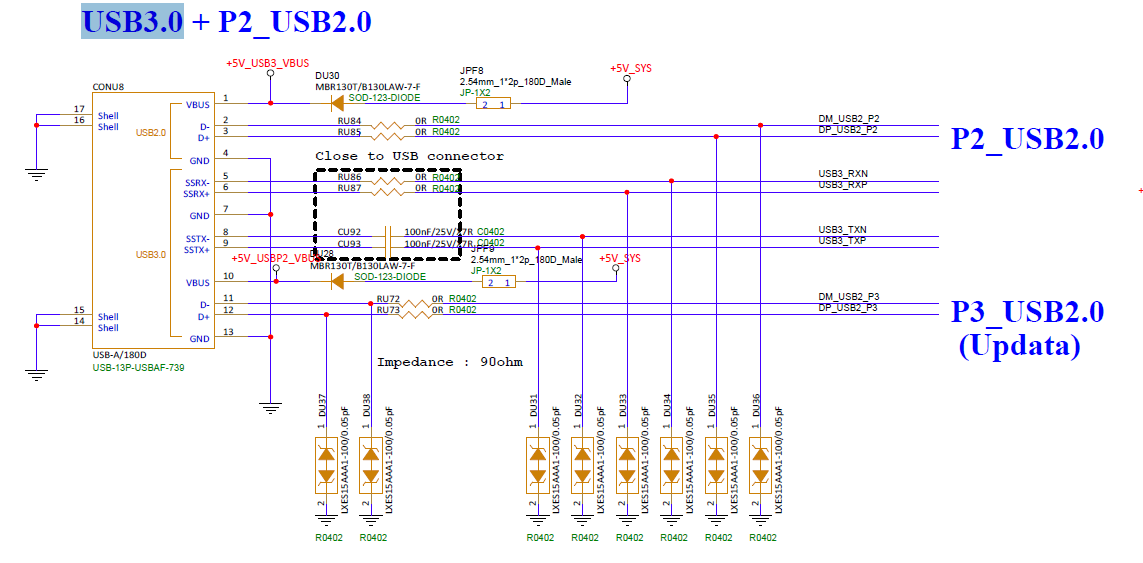

USB Padmux 原理图

图 5-1 USB Padmux 原理图

5.4. 验证命令¶

lsusb             # 预期：列出 USB 设备
ls /dev/sd*        # 预期：如果有插入U盘出现 sda/sdb

5.5. USB VBUS 设置¶

USB 口的 VBUS 供电由 USB 驱动自动控制，无需应用层干预，也无需额外 DTS 属性：驱动在 host 控制器初始化时自动到 padmux 表里查找该口的 VBUS 供电 GPIO 并拉高上电，控制器移除/挂起时拉低断电。

因此只需在 mhera-comake-d3-padmux.dtsi 的引脚列表里，为需要控制 VBUS 的口加一行（必须用 GPIO 模式）：

<PAD_xxx  PINMUX_FOR_GPIO_MODE  MDRV_PUSE_USBx_VBUS>,

PAD_xxx：硬件上接到该 USB 口 VBUS 使能脚的 pad（查原理图）。
MDRV_PUSE_USBx_VBUS：x 换成 USB 口号（0/½/3）。
VBUS **检测**引脚（MDRV_PUSE_USBx_VBUS_DETECT）与供电引脚是两回事，检测已在 5.3 节配置。

D3 现状：mhera-comake-d3-padmux.dtsi 目前只有 VBUS 检测（见 5.3 节），没有 VBUS 供电设计。若某口需要驱动控制 VBUS，按上例补一行即可。注意：

驱动默认 高电平有效（拉高=上电）；硬件若低电平有效需改驱动，DTS 层无极性开关。
引脚必须写成 PINMUX_FOR_GPIO_MODE，否则驱动不接管。
padmux 为开机静态配置，probe 时自动查表，配好后无需其它操作；同一 pad 勿被多个 pin use 占用。

5.6. 相关链接¶

USB 使用参考

6. SATA¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（sataphy/sata）。

D3 支持双 SATA 口（连接硬盘/SSD）。标准 defconfig 已启用。

6.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_SATA_AHCI_PLATFORM=y    # AHCI 平台驱动
CONFIG_SGS_SATA_HOST=y         # SGS SATA 主机控制器

6.2. DTS 配置（`mhera.dtsi`）¶

节点示例（固定项已省略）：

sgs_sataphy: sgs-sata-phy {
    compatible = "sgs,sataphy";
    // ...
    phy_mode = <2>;                            // 可改：0=GEN1 1=GEN2 2=GEN3
    tx_ssc_mode = <0>;                         // 可改：0=关 1=开
    tx_gen1_gen2_Vpp = <0xFF>,<0xFF>;          // 可改：0xFF=默认
    tx_gen3_de_emphasis = <0xFF>,<0xFF>,<0xFF>;// 可改：0xFF=默认
    rx_eq_rs1 = <0xFF>,<0xFF>,<0xFF>;          // 可改：0xFF=默认
    rx_eq_rs2 = <0xFF>,<0xFF>,<0xFF>;          // 可改：0xFF=默认
    rx_eq_ctle = <0xFF>;                       // 可改：0xFF=默认
    status = "ok";                          // 可改
};

sata {
    compatible = "sgs,sata";
    // ...
    phys = <&sgs_sataphy>;
    fbs_mode;                 // 可改（加即开）
    //sata_acp;               // 可改（加即开）
    //dma-coherent;           // 可改（加即开）
};
/* sgs_sata1phy + sata1（Port1）结构相同，reg 用 0x1F288* / 0x1F346A00 */

可改项：

项	含义	取值
`phy_mode`	PHY 速率	`0`=GEN1 `1`=GEN2 `2`=GEN3
`tx_ssc_mode`	扩频时钟	`0`=关 `1`=开
`tx_gen1_gen2_Vpp`	GEN1/GEN2 电压摆幅	`0xFF`=默认
`tx_gen3_de_emphasis`	GEN3 去加重	`<enable>,<db>,<level>`，`0xFF`=默认
`rx_eq_rs1/rs2/ctle`	接收均衡参数	`0xFF`=默认
`fbs_mode`	FIS-Based Switching	加即开
`sata_acp` / `dma-coherent`	ACP / DMA 一致性	加即开
`status`	使能	`"ok"` / `"disabled"`

compatible/reg/reg-names/interrupts/clocks/phys 为固定值勿改。

6.3. Padmux¶

SATA 无需额外 padmux（其 GPIO 复用于 DMIC，见音频章节）。

对应原理图：

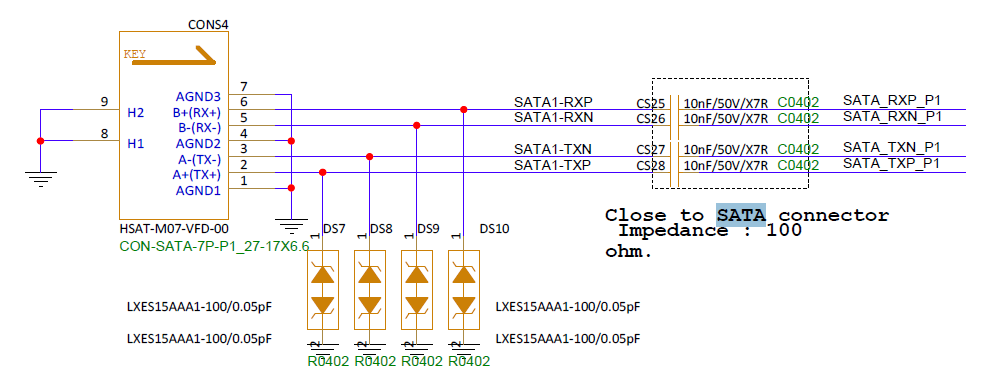

SATA 原理图

图 6-1 SATA 原理图

6.4. 验证命令¶

ls /dev/sd*        # 预期：硬盘出现 sda

6.5. 相关链接¶

SATA Host 使用说明

7. PCIe¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（pcie0/pcie1）、mhera-comake-d3-padmux.dtsi（PCIE1_PERST）。

D3 支持 PCIe RC/EP/热插拔。标准 defconfig 已启用。

7.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_PCI=y
CONFIG_SGS_PCIE_HOST=y
CONFIG_SGS_PCIE_EP=y
CONFIG_SGS_PCIE_HOTPLUG=y

7.2. DTS 配置（`mhera.dtsi`）¶

节点示例（pcie0 为例，固定项已省略）：

pcie0: pcie@1F356000 {
    compatible = "sgs,dw-pcie-earlyparam"; /* [rc]"sgs,dw-pcie" [ep]"sgs,dw-pcie-ep" */
    // ...
    device_type = "pci";
    bus-range = <0x00 0xff>;        // 可改：总线号范围

    /* ... */

    linux,pci-domain = <0>;
    num-lanes = <2>;                // 可改：1 / 2
    max-link-speed = <2>;           // 可改：1=Gen1 2=Gen2
    // ...
    dma_read_channel_number = <8>;  // 可改：DMA 读通道数
    dma_write_channel_number = <8>; // 可改：DMA 写通道数
    clk_source = <0>;               // 可改：0=internal 1=internal_2 2=external 3=wire
    //ssc_enable;
    status = "okay";            // 可改
};
/* pcie1 结构相同：portid=<1>，reg 0x1f35a000，linux,pci-domain=<1> */

可改项：

项	含义	取值
`num-lanes`	链路宽度	`1` / `2`
`max-link-speed`	最大链路速率	`1`=Gen1 `2`=Gen2
`clk_source`	时钟源选择	`0`=internal `1`=internal_2 `2`=external `3`=wire
`bus-range` / `ranges`	总线号/地址映射	按实际配置
`dma_read/write_channel_number`	DMA 通道数	默认 8
`status`	使能	`"okay"` / `"disabled"`

注意：PCIE0 与 USB Port2 共享 SUPPHY（见 USB 章节），若要 Port2 跑 USB3.0 需在此 disable PCIE0 或降 1x。D3 板上 I2C2 用作 PCIE0 控制、I2C4 用作 PCIE1 控制（见 I2C 章节）。

7.3. 验证命令¶

lspci             # 预期：列出 PCIe 设备

7.4. 相关链接¶

PCIe使用参考

8. eMMC / SD 卡¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（sgs_sdmmc0/1）、mhera-comake-d3-padmux.dtsi（eMMC/SD0 块）。

标准 defconfig 已启用（eMMC 作系统盘，SD 卡作扩展存储）。

8.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_MMC=y
CONFIG_SGS_SDMMC=y
CONFIG_SUPPORT_SD30=y       # SD3.0
CONFIG_SUPPORT_EMMC50=y     # eMMC5.0

8.2. DTS 配置（`mhera.dtsi`）¶

节点示例（固定项已省略）：

#if IS_ENABLED(CONFIG_SGS_SDMMC)
        // emmc
        sgs_sdmmc0: sgs_sdmmc0 {
            compatible = "sgs,sdmmc";
            bus-width = <8>;                    // 可改：8 / 4 / 1
            max-frequency = <200000000>;        // 可改：Hz
            non-removable;
            //broken-cd;
            cap-mmc-highspeed;
            mmc-hs200-1_8v;
            mmc-hs400-1_8v;
            //mmc-hs600-1_8v;
            no-sdio;
            no-sd;
            // ...
            clk-driving = <0xffffffff>;         // 可改：0xffffffff=默认
            cmd-driving = <0xffffffff>;         // 可改：0xffffffff=默认
            data-driving = <0xffffffff>;         // 可改：0xffffffff=默认
            en-clk-phase = /bits/ 8 <0>;        // 可改：相位 tuning
            rx-clk-phase = <0>;                 // 可改：0~3
            tx-clk-phase = <0>;                 // 可改：0~3
            status = "ok";
        };

        // sd
        sgs_sdmmc1: sgs_sdmmc1 {
            compatible = "sgs,sdmmc";
            bus-width = <4>;                    // 可改：4 / 1
            max-frequency = <200000000>;        // 可改：Hz
            cap-sd-highspeed;                    // 可改（加即开）
            sd-uhs-sdr104;                     // 可改（加即开）
            cap-sdio-irq;                        // 可改（加即开）
            no-mmc;
            // ...
            pwr-pad = <PAD_SD0_GPIO0>;          // 可改：电源脚
            cdz-pad = <PAD_SD0_CDZ>;            // 可改：卡检测脚
            pwr-on-delay = <1>;                 // 可改：ms
            pwr-off-delay = <30>;               // 可改：ms
            clk-driving = <1>;                  // 可改
            cmd-driving = <1>;                  // 可改
            data-driving = <1>;                // 可改
            en-clk-phase = /bits/ 8 <0>;        // 可改：相位 tuning
            rx-clk-phase = <0>;                 // 可改：0~3
            tx-clk-phase = <0>;                 // 可改：0~3
            status = "ok";
        };
#endif

可改项：

项	含义	取值
`bus-width`	总线宽度	eMMC `8` / SD `4`（或 `1`）
`max-frequency`	最大时钟	数值（Hz）
`cap-mmc-highspeed` / `cap-sd-highspeed`	高速模式	加即开
`mmc-hs200-1_8v` / `mmc-hs400-1_8v` / `mmc-hs600-1_8v`	eMMC 高速模式	加即开（需对应 CONFIG）
`sd-uhs-sdr50` / `sd-uhs-sdr104` / `sd-uhs-ddr50`	SD UHS 速率	加即开
`non-removable` / `broken-cd`	不可移除/无卡检测	加即开
`no-sd` / `no-sdio` / `no-mmc`	禁用协议	按卡类型选
`cap-sdio-irq`	SDIO 中断模式	加即开
`pwr-pad` / `cdz-pad`	电源/卡检测脚	`<PAD_xxx>`
`fake-cdz` / `rev-cdz`	卡检测方式	`0`/`1`
`pwr-on-delay` / `pwr-off-delay`	上下电延时	ms
`sdio-use-1bit`	SDIO 用 1bit	`0`/`1`
`clk-driving` / `cmd-driving` / `data-driving`	各信号驱动能力	档位，`0xffffffff`=默认
`en-clk-phase` / `rx-clk-phase` / `tx-clk-phase`	四相位 tuning	`0`/`1` 与 `0~3`
`en-eight-phase` / `rx-eight-phase` / `tx-eight-phase`	八相位 tuning	`0`/`1`
`status`	使能	`"ok"` / `"disabled"`

8.3. Padmux 配置¶

eMMC（8bit）：PAD_EMMC_D0~D7 / PAD_EMMC_CLK / PAD_EMMC_CMD / PAD_EMMC_DS / PAD_EMMC_RSTN，用 PINMUX_FOR_EMMC_8B_MODE_1。
SD 卡：PAD_SD0_D0~D3 / PAD_SD0_CLK / PAD_SD0_CMD 用 PINMUX_FOR_SD0_MODE_1，PAD_SD0_GPIO0（电源，GPIO 模式）、PAD_SD0_CDZ（卡检测，PINMUX_FOR_SD0_CDZ_MODE_1）。

对应原理图：

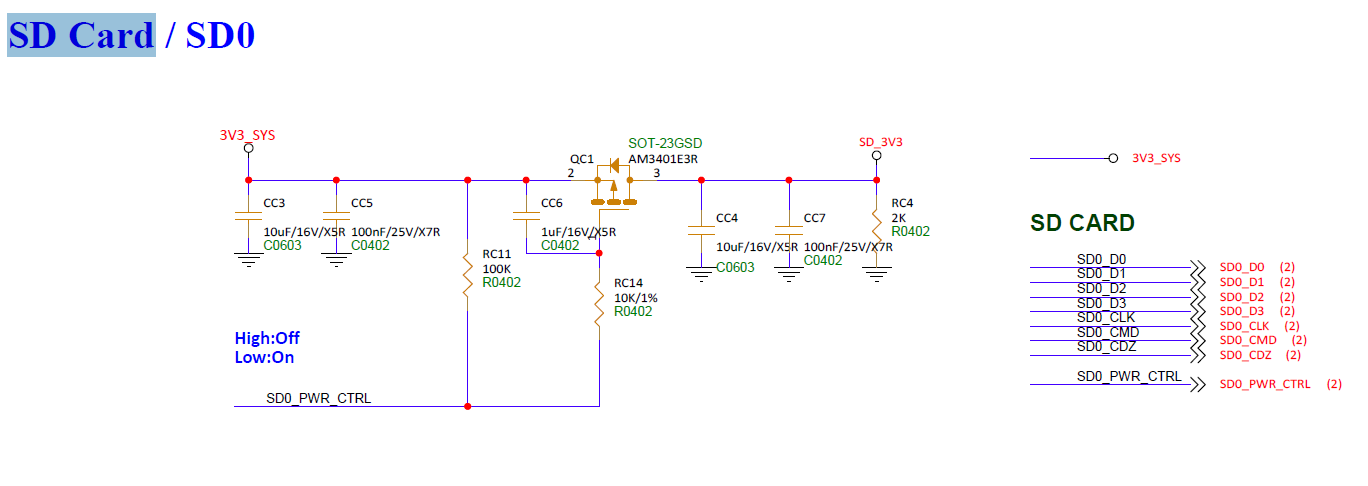

eMMC / SD 卡原理图

图 8-1 eMMC / SD 卡原理图

8.4. 验证命令¶

ls /dev/mmcblk*        # 预期：mmcblk0(eMMC)、mmcblk1(SD)

8.5. 相关链接¶

9. UART¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（fuart/uart0~3 + aliases）、mhera-comake-d3-padmux.dtsi（FUART/UART½/3 块）。

控制台为 uart0（console=ttyS0）；另有 FUART（4 线，硬件流控，ttyS2）、UART½/3。标准 defconfig 已启用。

9.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_SGS_UART=y
CONFIG_SGS_URDMA_TXFIFO=y

9.2. DTS 配置（`mhera.dtsi`）¶

节点示例（fuart + uart0 为例，其余结构相同，固定项已省略）：

fuart: fuart@1F220400 {
    compatible = "sgs,uart";
    // ...
    sctp_enable = <0>;        // 可改：硬件 CTS/RTS 流控（仅 FUART）
    digmux = <1>;             // 固定（各 uart 不可重复）
    rx_fifo_level = <0>;      // 可改：0~3
    tx_fifo_level = <0>;      // 可改：0~3
    status = "okay";         // 可改
};

uart0: uart0@1F221000 {
    compatible = "sgs,uart";
    // ...
    digmux = <0>;             // 固定（各 uart 不可重复）
    dma-enable;               // 可改（加即开）
    rx_fifo_level = <0>;      // 可改：0~3
    tx_fifo_level = <0>;      // 可改：0~3
    status = "okay";         // 可改
};
/* uart1/uart2/uart3 结构相同，reg 分别为 0x1F221200/0x1F221400/0x1F221600 */

别名（决定 /dev/ttySN 映射）：

aliases {
    console = &uart0;   /* 控制台 = /dev/ttyS0 */
    serial0 = &uart0;
    serial1 = &uart1;   /* ttyS1 */
    serial2 = &fuart;   /* ttyS2 */
    serial3 = &uart2;   /* ttyS3 */
    serial4 = &uart3;   /* ttyS4 */
};

可改项：

项	含义	取值
`dma-enable`	使能 DMA 模式	加即开
`sctp_enable`	硬件 CTS/RTS 流控（仅 FUART）	`1`=开 `0`=关
`rx_fifo_level`	接收中断水位	`0`=1字符 `1`=¼满 `2`=½满 `3`=差2满
`tx_fifo_level`	发送中断水位	`0`=空 `1`=2字符 `2`=¼满 `3`=½满
`status`	使能	`"okay"` / `"disabled"`

digmux（各 uart 值不可重复）、compatible/reg/interrupts/clocks 为固定值勿改。

9.3. Padmux 配置¶

FUART（4 线）（#if 1）：PAD_FUART_TX/RX/RTS/CTS 用 PINMUX_FOR_FUART_MODE_1。
UART1（金手指，#if 1）：PAD_UART1_TX/RX 用 PINMUX_FOR_UART1_MODE_1。
UART2（金手指，#if 1）：PAD_UART2_TX/RX 用 PINMUX_FOR_UART2_MODE_1。
UART3（复用 HSYNC/VSYNC 引脚，#if 1）：PAD_HSYNC/PAD_VSYNC 用 PINMUX_FOR_UART3_MODE_4。

对应原理图：

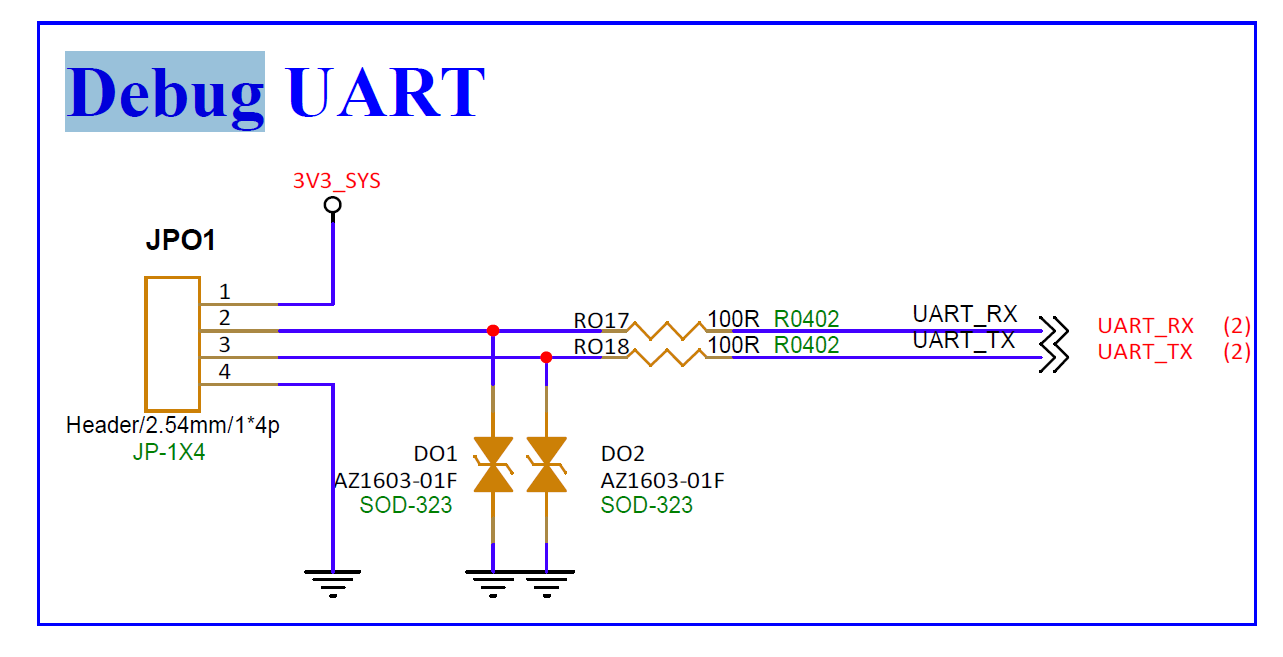

UART Padmux 原理图

图 9-1 UART Padmux 原理图

9.4. 验证命令¶

ls /dev/ttyS*        # 预期：ttyS0 ~ ttyS4

9.5. RS232/485 设置¶

RS485 与 RS232 都复用 UART 硬件通道，Linux 下统一走 /dev/ttyS* 标准节点。两者的配置差异：

项目	RS485（半双工，多从机总线）	RS232（全双工，点对点）
方向控制	需一颗 GPIO 切外部收发器方向，由内核 RS485 框架（`serial_rs485` + `TIOCSRS485` ioctl）自动完成	无
DTS 额外配置	需 `rs485-gpios`	无
应用层额外步骤	初始化时 `TIOCGRS485/TIOCSRS485` 使能内核 RS485 模式	无

RS232：按 9.2 节（节点+别名）与 9.3 节（TX/RX 两线 padmux）配好即可，无额外配置。
RS485：在 9.2/9.3 基础上，还需两步：
打开 gpio 节点的 gpio-controller 绑定（默认未声明，rs485-gpios 引用 GPIO 前必须打开）：
```
&gpio {
    gpio-controller;
    #gpio-cells = <2>;
};
```
在对应 uart 节点加方向控制 GPIO（第三参数为极性：1=GPIO_ACTIVE_LOW 低电平发送，0=GPIO_ACTIVE_HIGH 高电平发送）：
```
&uart1 {
    rs485-gpios = <&gpio 43 1>; /* GPIO_ACTIVE_LOW：低=发送，高=接收 */
};
```
应用层：RS232 直接 open/read/write；RS485 初始化时额外调用一次 TIOCGRS485/TIOCSRS485（flags = SER_RS485_ENABLED | SER_RS485_RTS_ON_SEND），方向切换由内核在发/收时自动完成。若没配 rs485-gpios，TIOCSRS485 虽可能执行成功但方向不会切换，会一直停在接收态发不出数据。

示例仅以 UART1（/dev/ttyS1）作 RS485、UART2（/dev/ttyS3）作 RS232；任何 UART 通道都可用同样方式，换设备节点并完成 9.2/9.3 配置即可（RS232 无需 rs485-gpios）。rs485-gpios 里的 43 为示例 GPIO 编号，按实际方向控制脚接线修改。

9.6. 相关链接¶

UART使用参考

10. SPI¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（spi0/spi1）、mhera-comake-d3-padmux.dtsi（SPI0/1 块）。

D3 有 2 组 MSPI（SPI0 用 GPIO8~11，SPI1 用 GPIO12~15，均走金手指）。MSPI 只能作 master；FIFO 模式支持全双工/半双工，DMA 模式仅半双工。标准 defconfig 已启用。

10.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

SPI 分两层：MSPI 控制器驱动（必开）+ 设备驱动（二选一）。

# ① 控制器驱动（必开）
CONFIG_SPI=y          # SPI 子系统框架
CONFIG_SGS_MSPI=y     # SGS MSPI 控制器驱动（匹配 DTS compatible="sgs,mspi"）

配置项	驱动	DTS 子节点 compatible	/dev 节点	使用方式
`CONFIG_SPI_SPIDEV=y`	Linux 标准 spidev	`"lwn,bk4"`	✅ `spidev<bus>.<cs>`	用户态 `open/read/write/ioctl`，配合 `tools/spi/spidev_test`
`CONFIG_SGS_SPI_DEVICE=y`	SGS 自研 spidev	`"sgs,mspidev"`	❌ 无	内核态走 `drv_mspi.h` 的 `drv_mspi_open/read/write/transfer` API，Linux/Uboot 通用

二选一，不能同时开启。D3 标准 defconfig 默认开 CONFIG_SPI_SPIDEV（生成 /dev/spidev0.0、/dev/spidev1.0 等）。若改用 SGS spidev：关 SPI_SPIDEV、开 SGS_SPI_DEVICE，并把 10.2 节 spidev 子节点的 compatible 改为 "sgs,mspidev"。

10.2. DTS 配置（`mhera.dtsi`）¶

节点示例（spi0 为例）：

spi0: spi@1f222000 {
    compatible = "sgs,mspi";
    reg = <0x1F222000 0x200>;
    mspi-group = <0>;                 // 固定（SPI 硬件编号）
    clocks = <&CLK_mspi0>;            // 固定
    interrupts = <GIC_SPI INT_IRQ_MSPI0 IRQ_TYPE_LEVEL_HIGH>;  // 固定
    #address-cells = <1>;             // 固定
    #size-cells = <0>;                // 固定
    dma-enable;                       // 可改：DMA 模式（仅半双工）
    cs-num = <2>;                     // 可改：硬件 CS 数量（0~n-1）
    //cs-auto;                        // 可改：硬件自动片选
    //nohandshake;                    // 可改：DMA 不握手
    cs-setup-fifo = <0>;              // 可改：ns（片选延时，依赖 cs-auto）
    cs-hold-fifo = <0>;               // 可改：ns（依赖 cs-auto）
    cs-setup-dmatx = <0>;             // 可改：ns（依赖 cs-auto）
    cs-hold-dmatx = <0>;              // 可改：ns（依赖 cs-auto）
    cs-setup-dmarx = <0>;             // 可改：ns（依赖 cs-auto）
    cs-hold-dmarx = <0>;              // 可改：ns（依赖 cs-auto）
    //cs-ext = <PAD_UNKNOWN>;         // 可改：额外 GPIO 片选（序号从 cs-num 开始）
    //4to3-mode;                      // 可改：4 线当 3 线
    //clk-out-mode = <27000000>;      // 可改：输出方波时钟
    status = "ok";                    // 可改

#ifdef CONFIG_SPI_SPIDEV
    spidev0@0 { compatible = "lwn,bk4"; spi-max-frequency = <2000000>; reg = <0>; };   // 可改：spidev 设备
    spidev1@1 { compatible = "lwn,bk4"; spi-max-frequency = <2000000>; reg = <1>; };   // 可改：spidev 设备
#endif
};
/* spi1 结构相同：mspi-group=<1>，reg=0x1F222200，中断 INT_IRQ_MSPI1 */

可改项：

项	含义	取值
`dma-enable`	使能 DMA 模式	加即开；DMA 仅半双工，全双工传输自动回退 FIFO
`nohandshake`	DMA 不握手（补连续波形）	加即开
`cs-num`	硬件 CS 数量	整数 n（软件片选 0~n-1）
`cs-ext`	额外 GPIO 片选	`<PAD_xxx>`；序号从 `cs-num` 开始，需在 padmux 配 GPIO 模式
`cs-auto`	硬件自动片选	加即开（setup/hold 延时依赖它）
`cs-setup/hold-fifo`	fifo 模式片选延时	ns（依赖 `cs-auto`）
`cs-setup/hold-dmatx/dmarx`	dma 模式片选延时	ns（依赖 `cs-auto`）
`4to3-mode`	4 线当 3 线用	加即开（MSPI 相关引脚不能再复用它途）
`clk-out-mode`	输出方波时钟（不收发数据）	频率 Hz
`status`	使能	`"ok"` / `"disabled"`
`spidev*` 子节点	片选设备（标准 spidev）	`compatible="lwn,bk4"` / `spi-max-frequency` / `reg`（片选号）
`spi_device` 子节点	片选设备（SGS spidev，走 `drv_mspi.h`）	`compatible="sgs,mspidev"` / `reg`（片选号）

mspi-group/compatible/reg/clocks/interrupts/#address-cells/#size-cells 为固定值勿改。

10.3. Padmux 配置¶

/* SPI0: GPIO8~11 */
<PAD_GPIO8   PINMUX_FOR_MSPI0_MODE_1  MDRV_PUSE_SPI0_DO>,
<PAD_GPIO9   PINMUX_FOR_MSPI0_MODE_1  MDRV_PUSE_SPI0_DI>,
<PAD_GPIO10  PINMUX_FOR_MSPI0_MODE_1  MDRV_PUSE_SPI0_CK>,
<PAD_GPIO11  PINMUX_FOR_MSPI0_MODE_1  MDRV_PUSE_SPI0_CZ>,
/* SPI1: GPIO12~15，PINMUX_FOR_MSPI1_MODE_1，MDRV_PUSE_SPI1_* */

对应原理图：

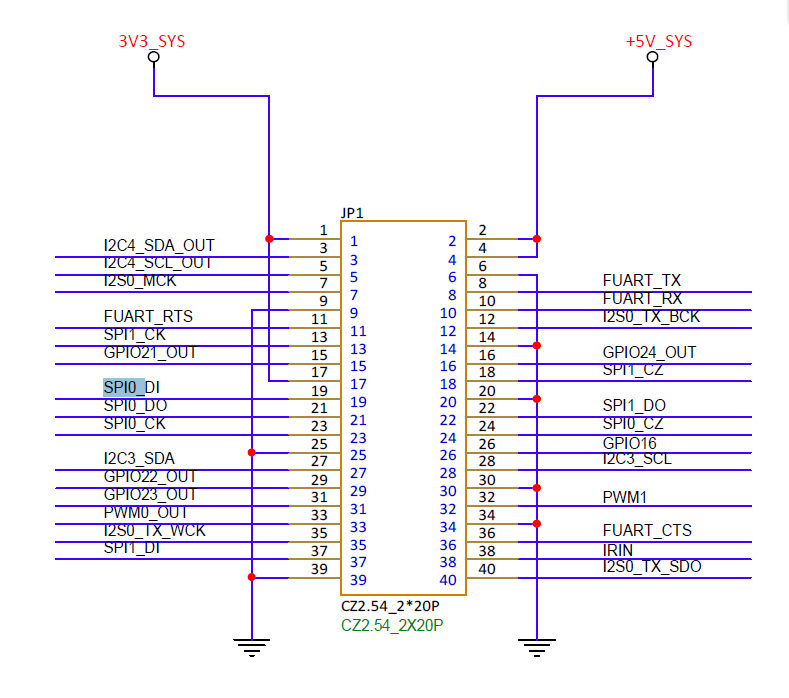

SPI Padmux 原理图

图 10-1 SPI Padmux 原理图

10.4. 验证命令¶

ls /dev/spidev*        # 预期：spidev0.0 / spidev0.1 / spidev1.0 / spidev1.1（cs-num=2 时）

/dev 节点数量取决于 cs-num+cs-ext 之和：总片选数为 2 时才会生成 spidev<bus>.1；且仅标准 spidev（SPI_SPIDEV）会生成 /dev 节点，SGS spidev 无 /dev 节点。

10.5. 相关链接¶

SPI使用说明

11. I2C¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（i2c0_{4）、mhera-comake-d3-padmux.dtsi（I2C0}4 块）。

D3 用到 5 组 I2C（I2C0=HDMI DDC、I2C1=面板控制、I2C2=PCIE0、I2C3=通用、I2C4=PCIE1）。标准 defconfig 已启用。

11.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_I2C=y
CONFIG_I2C_CHARDEV=y      # /dev/i2c-N 接口
CONFIG_SGS_I2C=y

11.2. DTS 配置（`mhera.dtsi`）¶

节点示例（i2c0 为例，固定项已省略）：

i2c0: i2c@1f222800 {
    compatible = "sgs,i2c";
    // ...
    dma-enable;               // 可改（加即开）
    group = <0>;              // 固定（I2C 硬件编号）
    speed = <200000>;         // 可改：50kHz~1.5MHz
    //t-su-sta = <0>;         // 可改：时序 ns（非零才生效）
    //t-hd-sta = <0>;          // 可改
    //t-su-sto = <0>;          // 可改
    //t-hd-sto = <0>;          // 可改
    output-mode = <2>;        // 可改：1=开漏 2=开漏+推1T 3=开漏+推多T 4=推挽
    status = "ok";            // 可改
};
/* i2c1~i2c4 结构相同，reg 分别为 0x1F222A00/0x1F222C00/0x1F222E00/0x1F223000 */

可改项：

项	含义	取值
`speed`	I2C 速率	实际值（如 `200000`），50kHz~1.5MHz
`dma-enable`	使能 DMA 模式	加即开
`t-su-sta` / `t-hd-sta` / `t-su-sto` / `t-hd-sto`	时序（ns）	默认 `0`，非零才生效
`output-mode`	输出方式	`1`=开漏 `2`=开漏+推1T `3`=开漏+推多T `4`=推挽
`status`	使能	`"ok"` / `"disabled"`

group（I2C 硬件编号）、compatible/reg/interrupts/clocks/rd-ack-delay 为固定值勿改。

11.3. Padmux 配置¶

<PAD_HDMITX_SCL  PINMUX_FOR_I2C0_MODE_1  MDRV_PUSE_HDMI_RX_SCL>,  /* I2C0 */
<PAD_HDMITX_SDA  PINMUX_FOR_I2C0_MODE_1  MDRV_PUSE_HDMI_RX_SDA>,
<PAD_I2C1_SCL    PINMUX_FOR_I2C1_MODE_1  MDRV_PUSE_I2C1_SCL>,     /* I2C1 */
<PAD_I2C1_SDA    PINMUX_FOR_I2C1_MODE_1  MDRV_PUSE_I2C1_SDA>,
<PAD_I2C2_SCL    PINMUX_FOR_I2C2_MODE_1  MDRV_PUSE_I2C2_SCL>,     /* I2C2 */
<PAD_I2C2_SDA    PINMUX_FOR_I2C2_MODE_1  MDRV_PUSE_I2C2_SDA>,
<PAD_I2C3_SCL    PINMUX_FOR_I2C3_MODE_1  MDRV_PUSE_I2C3_SCL>,     /* I2C3 */
<PAD_I2C3_SDA    PINMUX_FOR_I2C3_MODE_1  MDRV_PUSE_I2C3_SDA>,
<PAD_I2C4_SCL    PINMUX_FOR_I2C4_MODE_1  MDRV_PUSE_I2C4_SCL>,     /* I2C4 */
<PAD_I2C4_SDA    PINMUX_FOR_I2C4_MODE_1  MDRV_PUSE_I2C4_SDA>,

对应原理图：

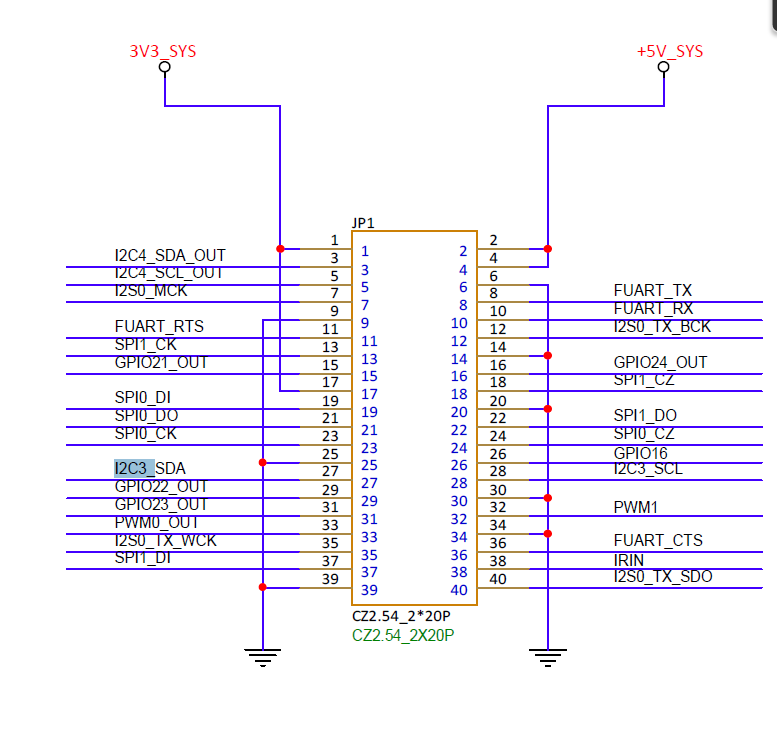

I2C Padmux 原理图

图 11-1 I2C Padmux 原理图

11.4. 验证命令¶

ls /dev/i2c-*        # 预期：i2c-0 ~ i2c-4
i2cdetect -y 0        # 预期：扫描到挂接设备地址

11.5. 相关链接¶

I2C使用参考

12. PWM¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（pwm0~3）、mhera-comake-d3-padmux.dtsi（PWM0/½ 块）。

D3 用 PWM0 作 LCD 背光、PWM1 通用、PWM2 风扇。标准 defconfig 已启用。

12.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian/linux 差异：无）

CONFIG_PWM=y

12.2. DTS 配置（`mhera.dtsi`）¶

节点示例（pwm0 为例，固定项已省略）：

pwm0: pwm@0x1F203200 {
    compatible = "sgs,pwm";
    reg = <0x0 0x1F203200 0x40>;
    interrupts = <GIC_SPI INT_IRQ_PWM_GROUP0 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&CLK_pwm>;
    #pwm-cells = <3>;
    channel = <0>;            // 固定（0~3）
    group = <0>;              // 可改：0~3，不配置则不加入
    clk-select = <0>;         // 可改：时钟档位
    status = "ok";            // 可改
};
/* pwm1~pwm3 结构相同，reg 分别为 0x1F203240/0x1F203280/0x1F2032C0，channel 分别为 1/2/3 */

可改项：

项	含义	取值
`clk-select`	时钟档位	按速度范围
`group`	是否加入 group	`0`/`1`/`2`/`3`，不配置则不加入
`period`	开机周期	普通精度=Hz，高精度=ns
`duty_cycle`	开机占空比	普通精度=%，高精度=ns
`polarity`	开机极性	`0`=正常 `1`=反向
`status`	使能	`"ok"` / `"disabled"`

channel（0~3）、compatible/reg/interrupts/clocks 为固定值勿改。

12.3. Padmux 配置¶

<PAD_PWM0  PINMUX_FOR_PWM0_MODE_1  MDRV_PUSE_PWM0>,   /* LCD 背光 */
<PAD_PWM1  PINMUX_FOR_PWM1_MODE_1  MDRV_PUSE_PWM1>,
<PAD_PWM2  PINMUX_FOR_PWM2_MODE_1  MDRV_PUSE_PWM2>,

对应原理图：

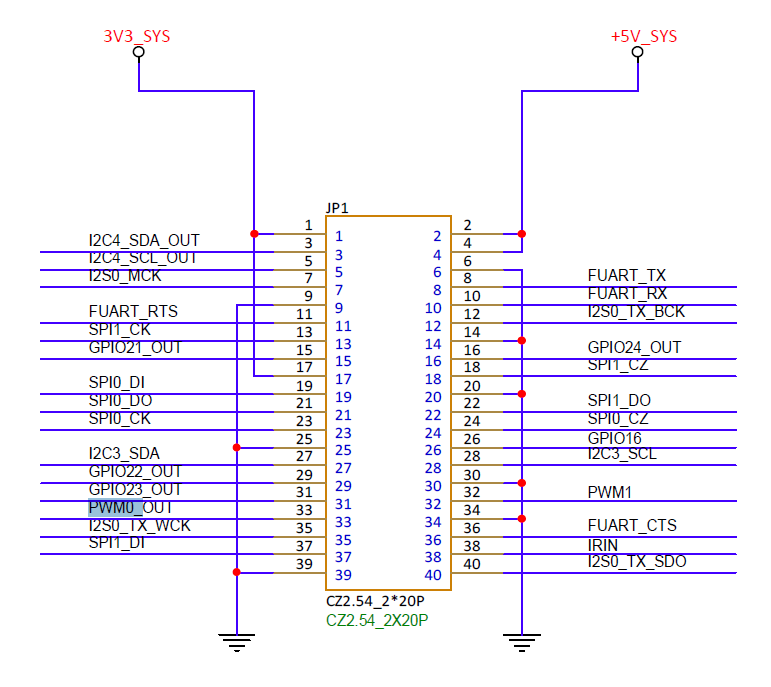

PWM Padmux 原理图

图 12-1 PWM Padmux 原理图

12.4. 相关链接¶

PWM使用参考

13. 音频（I2S TX + DMIC）¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（sound 节点）、mhera-comake-d3-padmux.dtsi（I2S0/DMIC/AMP 块）。

D3 支持 I2S0 TX 音频输出（功放）与 DMIC 数字麦克风输入。标准 defconfig 已启用音频框架。

13.1. 内核配置¶

✅ 标准 defconfig 已包含，无需改动。（debian 额外：CONFIG_SND_USB_AUDIO）

CONFIG_SOUND=y
CONFIG_SND=y
CONFIG_SND_SOC=y
CONFIG_SGS_SND_SOC=y
CONFIG_SND_SOC_SGS_DUMMY_CODEC=y

13.2. DTS 配置（`mhera.dtsi` 的 `sound` 节点）¶

节点示例（固定项已省略）：

sound {
    compatible = "sgs,audio";
    // ...
    amp-pad = <PAD_UNKNOWN 1 PAD_UNKNOWN 1 PAD_UNKNOWN 1 PAD_UNKNOWN 1>;  // 可改：功放引脚电平

    /* ... */
    i2s-tx0-tdm-mode    = <1>;   // 可改：1:master 2:slave
    i2s-tx0-tdm-fmt     = <1>;   // 可改：1:i2s 2:left justified
    i2s-tx0-tdm-wiremode = <2>;  // 可改：1:4wire 2:6wire
    i2s-tx0-channel  = <2>;      // 可改：通道数
    i2s-tx0-soundbar-mode = <1>; // 可改：0:OFF 1:ON
    // ...

    // DMIC 时钟模式
    /* 0:not select 1:(8k,600kHz) 2:(8k,1200kHz) ... b:(48k,4800kHz) */
    dmic-bck-mode = <3 6 8 10>;         // 可改
    dmic-bck-ext-mode = <0>;    // 可改：0=内部 1=I2S RX BCK

    // HPF <switch cutoffHz>
    hpf-adc1-level = <1 20>;    // 可改：<开关 截止Hz>
    hpf-dmic-level = <1 20>;   // 可改：<开关 截止Hz>

    keep-adc-power-on = <0>;   // 可改：0/1
    keep-dac-power-on = <0>;   // 可改：0/1
    status = "okay";           // 可改
};

可改项：

项	含义	取值
`i2s-tx0/rx0-tdm-mode`	主/从	`1`=master `2`=slave
`i2s-tx0/rx0-tdm-fmt`	格式	`1`=i2s `2`=left justified
`i2s-tx0/rx0-tdm-wiremode`	线数	`1`=4wire `2`=6wire
`i2s-tx0/rx0-channel`	通道数	整数
`i2s-tx0/rx0-tdm-ws-pgm/width/inv/bck-inv`	WS/BCK 可编程/宽度/反相	见注释
`i2s-tx0-tdm-active-slot`	有效 slot	bitN→slotN
`dmic-bck-mode`	DMIC 时钟模式	`0`~`b`（见注释表）
`dmic-bck-ext-mode`	DMIC 时钟源	`0`=内部 `1`=I2S RX BCK
`hpf-adc1-level` / `hpf-dmic-level`	高通滤波	`<switch cutoffHz>`
`amp-pad`	功放引脚电平	`<PAD 1 PAD 1 ...>`
`keep-adc/dac-power-on`	常开电源	`0`/`1`
`status`	使能	`"okay"`/`"disabled"`

compatible/interrupts/clocks/各 *-padmux 值为固定值勿改。

13.3. Padmux 配置¶

/* I2S0 TX 4 线 */
<PAD_I2S0_MCLK  PINMUX_FOR_I2S0_MCLK_MODE_1  MDRV_PUSE_I2S0_MCK>,
<PAD_I2S0_TX_SDO PINMUX_FOR_I2S0_TX_MODE_1   MDRV_PUSE_I2S0_TX_SDO>,
<PAD_I2S0_TX_WCK PINMUX_FOR_I2S0_TX_MODE_1   MDRV_PUSE_I2S0_TX_WCK>,
<PAD_I2S0_TX_BCK PINMUX_FOR_I2S0_TX_MODE_1   MDRV_PUSE_I2S0_TX_BCK>,
/* DMIC（8CH 模式） */
<PAD_PM_GPIO1   PINMUX_FOR_DMIC_8CH_MODE_1  MDRV_PUSE_DMIC0_CLK>,
<PAD_PM_GPIO6   PINMUX_FOR_DMIC_8CH_MODE_1  MDRV_PUSE_DMIC0_D0>,
<PAD_PM_GPIO7   PINMUX_FOR_DMIC_8CH_MODE_1  MDRV_PUSE_DMIC0_D1>,
<PAD_SATA_GPIO0 PINMUX_FOR_DMIC_8CH_MODE_1  MDRV_PUSE_DMIC0_D2>,
<PAD_SATA_GPIO1 PINMUX_FOR_DMIC_8CH_MODE_1  MDRV_PUSE_DMIC0_D3>,
/* 功放电源控制（GPIO 模式） */
<PAD_GPIO19     PINMUX_FOR_GPIO_MODE        MDRV_PUSE_AIO_AMP_PWR>,

对应原理图：

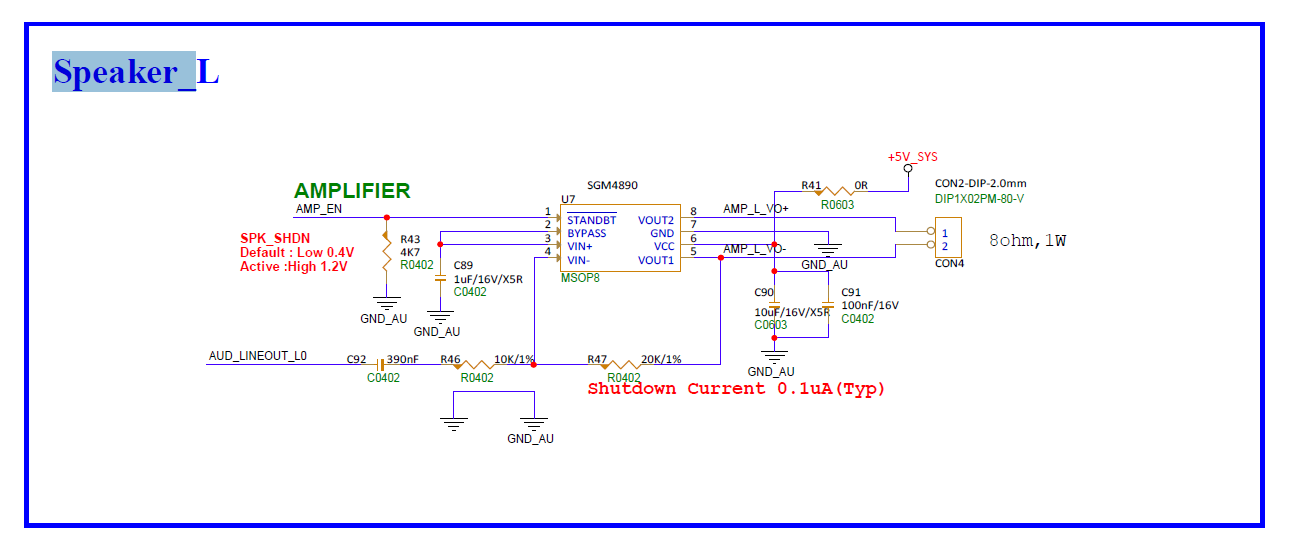

音频（I2S）原理图

图 13-1 音频（I2S）原理图

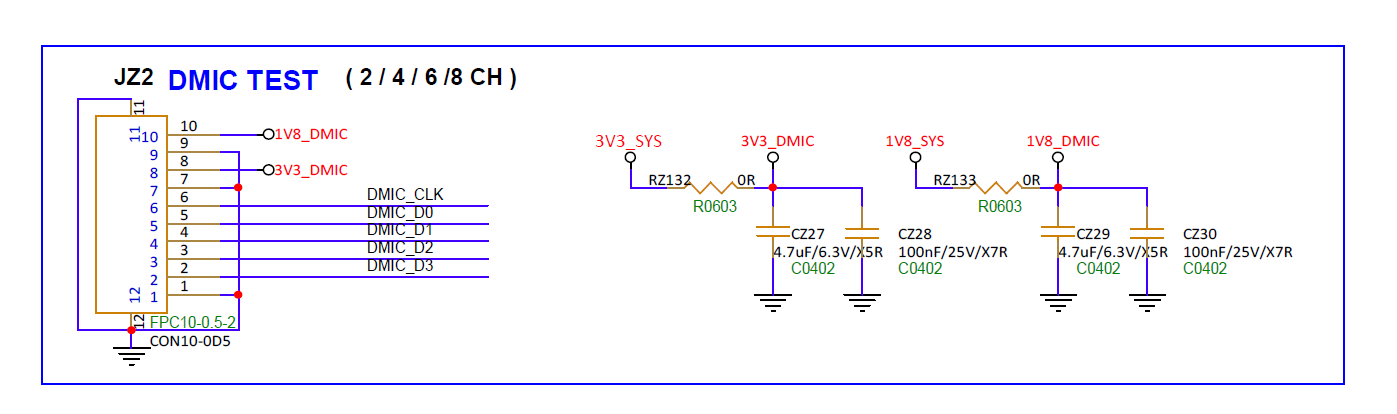

音频（DMIC/功放）原理图

图 13-2 音频（DMIC/功放）原理图

13.4. 验证命令¶

cat /proc/asound/cards   # 预期：列出声卡
aplay -l                 # 预期：列出播放设备

13.5. 相关链接¶

Audio使用参考

14. GPIO 与 PAD_INIT¶

本章涉及文件：mhera_comake_d3_linux_emmc_defconfig / mhera_comake_d3_debian_emmc_defconfig、mhera.dtsi（gpio 节点）、mhera-comake-d3-padmux.dtsi（schematic + pad_init）。

14.1. 内核配置¶

CONFIG_GPIOLIB=y
CONFIG_GPIO_SYSFS=y        # /sys/class/gpio 接口
CONFIG_SGS_PAD_INIT=y      # 引脚初始状态驱动

（上下拉/驱动能力 sysfs 接口需另开 CONFIG_MSYS_GPIO）

14.2. DTS 配置¶

gpio 节点（mhera.dtsi）：

gpio {
    compatible = "sgs,gpio";
    #gpio-cells = <2>;   /* cell0=gpio号, cell1=有效电平 */
    status = "okay";   // 可改
};

普通 GPIO 无需额外配置，#gpio-cells 为固定值。

14.3. Padmux 配置¶

复用功能：schematic 列表 <PAD_xxx PINMUX_FOR_xxx_MODE_n MDRV_PUSE_xxx>，GPIO 模式用 PINMUX_FOR_GPIO_MODE。

上电默认状态：pad_init 节点配置引脚在上电时的默认方向/电平/上下拉/驱动能力（内核启动前、驱动加载前引脚就处于这里设定的状态，用于保证外设电源/复位脚在上电瞬间即为正确电平）。D3 的实际配置：

pad_init {
    schematic =
        <PAD_PM_GPIO0   GPIO_DIR_OUT  GPIO_LEVEL_HIGH  PAD_PULL_DEFAULT  PAD_DRV_DEFAULT>,   // 可改
        <PAD_SAR_GPIO2  GPIO_DIR_OUT  GPIO_LEVEL_HIGH  PAD_PULL_DEFAULT  PAD_DRV_DEFAULT>,   // 可改
        <GPIO_NR        GPIO_DIR_NA   GPIO_LEVEL_NA    PAD_PULL_DEFAULT  PAD_DRV_DEFAULT>;
};

PAD_PM_GPIO0 输出高是 D3 开发板的专用设定：该脚控制底板外设电源，上电即拉高给外设供电。自己的板子若电源控制脚不同（或不需要），改成对应脚或删掉该行；PAD_SAR_GPIO2（系统 LED）同理。格式：<Pad_Index Direction Level Pull Driving>，取值 GPIO_DIR_IN/OUT/NA、GPIO_LEVEL_HIGH/LOW/NA、PAD_PULL_UP/DOWN/HIZ/DEFAULT、PAD_DRV_0/1/2/.../DEFAULT。

14.4. 相关链接¶

GPIO使用参考

15. 内存相关配置¶

内存通常存在多种分配情况，了解板端的内存分配情况对于开发非常重要。本章以 Comake D3 开发板为例，介绍如何查看、理解、设置板端的内存分配。

15.1. 配置查看与修改¶

以 D3 的 linux defconfig 为例，打开 project/configs/demo/defconfigs/linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig，可以查看到：

CONFIG_DRAM_SIZE="0x100000000"
CONFIG_LX_MEM_SIZE="0x100000000"
CONFIG_MMA_MEM_SIZE="0x20000000"
CONFIG_CMA_MEM_SIZE="0x400000"
CONFIG_LOGO_MEM_SIZE="0x800000"
CONFIG_FB_MEM_SIZE="0x4048000"

这里即为内存分配设置，对照理解：

配置项	数值	含义说明
CONFIG_DRAM_SIZE	0x100000000	总 DRAM 大小 = 4GB
CONFIG_LX_MEM_SIZE	0x100000000	Linux 可用内存 = 4GB
CONFIG_MMA_MEM_SIZE	0x20000000	多媒体 / 专用内存 = 512MB
CONFIG_CMA_MEM_SIZE	0x400000	CMA（连续内存分配）= 4MB
CONFIG_LOGO_MEM_SIZE	0x800000	Logo 显示缓冲 = 8MB
CONFIG_FB_MEM_SIZE	0x4048000	Framebuffer = ~64.28MB

可以看到 DRAM_SIZE 对应了实际 DDR 的内存大小。这里 LX_MEM_SIZE，即分配给 Linux 的可用内存，分配了整 4GB，全部分配。这是因为后面的 MMA、CMA、LOGO、FB，都是从 LX_MEM 里取出的，即存在关系：

DRAM_SIZE=LX_MEM_SIZE=Linux可用内存+MMA_MEM_SIZE+CMA_MEM_SIZE+LOGO_MEM_SIZE+FB_MEM_SIZE

根据公式实际代入有：

DRAM_SIZE(4GB)=LX_MEM_SIZE(4GB)≈Linux可用内存+MMA_MEM_SIZE(512MB)+CMA_MEM_SIZE(4MB)+LOGO_MEM_SIZE(8MB)+FB_MEM_SIZE(64.28MB)

这里的 Linux 可用内存，即对应了 cat /proc/meminfo 看到的内存情况。因为计算有约数，此处为约等于，但可以看出对应的分配关系，是具有包含关系的分配。

15.2. 内存分配说明¶

Linux 可用内存：提供给 Linux 可见的内存，供 kernel 下的程序申请使用。
MMA_MEM：提供给 MIU 的内存，专用于 MI 模块内部申请使用或者 MIU 申请使用。属于被单独划分的内存池，所以 Linux 看不见，在 meminfo 里也不包含。
CMA_MEM：给硬件 DMA 预留的连续物理内存池，用来让驱动动态申请大块连续 buffer，避免内存碎片化导致分配失败。
LOGO_MEM：开机时的 bootlogo 占用的内存。
FB_MEM：Framebuffer，提供给 fb 用来做显存。

这里还可以注意，MMA 都是用的 64 位地址表示的，还有可能会用 10E 地址作为起始偏移，申请到的地址可能超过 32 位可以表示的范围；而内核中 fbdev 的地址是用 32 位表示，如果直接用 MMA，地址会越界/截断，就会导致踩内存/数据丢失问题。所以这里是单独预留一块给 fb 用。

15.3. boot 下查看¶

内存分配是通过 bootargs 传递给 kernel 的，我们也可以通过查看 bootargs 了解当前板端的内存配置情况。bootargs 按照格式规定了内存的分配情况，与 defconfig 中的内容对应。因为是通过 bootargs 传递给 kernel 分配内存的，因此如果是临时修改，也可以通过 setbootargs xxxxxxx 的方式，来手动修改内存分配状态。

15.4. 相关链接¶

Memory Layout

16. 附录 A：配置文件路径总览¶

类别	路径
Project Defconfig（linux）	`project/configs/demo/defconfigs/linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig`（另有 2048 内存变体）
Project Defconfig（debian）	`project/configs/demo/defconfigs/debian-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig`
Kernel Defconfig（linux）	`kernel/arch/arm64/configs/mhera_comake_d3_linux_emmc_defconfig`
Kernel Defconfig（debian）	`kernel/arch/arm64/configs/mhera_comake_d3_debian_emmc_defconfig`
U-Boot Defconfig	`boot/configs/mhera_comake_d3_emmc_arm64_defconfig`
U-Boot DTS	`boot/arch/arm/dts/mhera-comake-d3.dts`（+ `mhera-comake-d3-padmux.dtsi`）
SDK Generic Defconfig	`project/configs/generic/defconfigs/mhera_sdk_generic_defconfig`
分区表（linux）	`project/image/configs/general/emmc_linux-comake.ext4fs.tfa.partition.config`
分区表（debian）	`project/image/configs/general/emmc_debian-comake.ext4fs.tfa.dualenv.partition.config`
板级 DTS（linux）	`kernel/arch/arm64/boot/dts/sgs/mhera-comake-d3-purelinux.dts`
板级 DTS（debian）	`kernel/arch/arm64/boot/dts/sgs/mhera-comake-d3-debian.dts`
SoC 级 DTS	`kernel/arch/arm64/boot/dts/sgs/mhera.dtsi`
显示子系统	`kernel/arch/arm64/boot/dts/sgs/mhera-display-subsystem.dtsi`
Padmux	`kernel/arch/arm64/boot/dts/sgs/mhera-comake-d3-padmux.dtsi`
屏参数（kernel 侧）	`kernel/arch/arm64/boot/dts/sgs/panel-*.dtsi`
板级配置	`project/board/mhera/D3/config/{config_board.json, config_fb.json, config.json}`
屏参数（SDK 侧）	`project/board/mhera/screen_param/config_disp.json`

16.1. 原理图页索引¶

Padmux 里的每个 PAD_xxx 都对应原理图上的一个网络。各章节内已插入对应电路的图，如需查看完整页面可打开原 PDF 对应页：

外设 / Padmux	原理图页
MIPI DSI	第 8 页
HDMI_TX	第 9 页
RGMII0 / RGMII1（GMAC）	第 7 页
USB（P0/P2 Host、USB3）	第 10 页
SATA_P0 / SATA_P1	第 13 页
SD 卡（SD0）	第 5 页
DMIC / Debug UART / GPIO	第 3 页
音频（MIC / Speaker / AMP）	第 6 页
SPI / I2C / PWM / PCIe / UART1~3	第 2 页（金手指/总览）

eMMC 位于核心板，不在本底板（D3_BASE）原理图内。

17. 附录 B：各外设默认启用/禁用状态汇总¶

外设	内核配置	DTS 节点	Padmux 状态	是否启用	debian/linux 差异
MIPI DSI	FB（linux）/ DRM（debian）	mipi_dsi + panel dtsi + 板级 dts	✅ `#if 1`	✅	框架不同：linux=FB/mi_disp，debian=DRM；板级 dts 也是两份，debian 固定 HDMI→disp0、MIPI→disp1
HDMI	同上	hdmi	✅ `#if 1`	✅	同上
触摸 GT911	`TOUCHSCREEN_GOODIX`（linux）/ `HID_MULTITOUCH`（debian）	goodix_gt911@5d（板级 dts）	GPIO17/18	✅	linux 用 goodix 驱动，debian 走 HID/evdev
GMAC0/1	`CONFIG_SGS_GMAC`（default y）+ STMMAC	gmac0/gmac1	✅ `#if 1`（RGMII）	✅	无
USB	`USB_XHCI/EHCI/STORAGE` + SGS PHY	sgs-ehci-½、usb3drd_p2/p3	✅ VBUS	✅	linux 额外 USB_SERIAL/RNDIS；debian 额外 UVC/CH341/CP210X
SATA	`SATA_AHCI_PLATFORM` + `SGS_SATA_HOST`	sata/sata1	—	✅	无
PCIe	`SGS_PCIE_HOST/EP/HOTPLUG`	pcie0/pcie1	GPIO21=PCIE1_PERST	✅	无
eMMC/SD	`MMC` + `SGS_SDMMC` + SD30/EMMC50	sgs_sdmmc0/1	✅ 条件启用	✅	无
UART	`SGS_UART`	fuart/uart0~3	✅ FUART/UART½/3	✅	无
SPI	`SPI` + `SGS_MSPI` +（`SPI_SPIDEV` 或 `SGS_SPI_DEVICE`）	spi0/spi1	✅ SPI0/1	✅	无
I2C	`I2C` + `I2C_CHARDEV` + `SGS_I2C`	i2c0~4	✅ I2C0~4	✅	无
PWM	`PWM`	pwm0~3	✅ PWM0/½	✅	无
音频	`SND/SND_SOC/SGS_SND_SOC`	sound	✅ I2S0/DMIC/AMP	✅	debian 额外 `SND_USB_AUDIO`

defconfig 配置指南¶

1. 文档说明¶

2. 快速上手（改配置总流程）¶

2.1. 定制起点：从标准 defconfig 派生出你自己的¶

2.2. 常见需求速查表¶

3. 显示输出（MIPI DSI + HDMI）¶

3.1. 内核配置¶

3.2. DTS 配置¶

3.3. Padmux 配置（mhera-comake-d3-padmux.dtsi）¶

3.4. 屏参配置¶

3.5. 验证命令¶

3.6. 相关链接¶

4. 以太网（GMAC0 / GMAC1）¶

4.1. 内核配置¶

4.2. DTS 配置（mhera.dtsi）¶

4.3. Padmux 配置¶

4.4. 验证命令¶

4.5. 相关链接¶

5. USB¶

5.1. 内核配置¶

5.2. DTS 配置（mhera.dtsi）¶

5.3. Padmux 配置¶

5.4. 验证命令¶

5.5. USB VBUS 设置¶

5.6. 相关链接¶

6. SATA¶

6.1. 内核配置¶

6.2. DTS 配置（mhera.dtsi）¶

6.3. Padmux¶

6.4. 验证命令¶

6.5. 相关链接¶

7. PCIe¶

7.1. 内核配置¶

7.2. DTS 配置（mhera.dtsi）¶

7.3. 验证命令¶

7.4. 相关链接¶

8. eMMC / SD 卡¶

8.1. 内核配置¶

8.2. DTS 配置（mhera.dtsi）¶

8.3. Padmux 配置¶

8.4. 验证命令¶

8.5. 相关链接¶

9. UART¶

9.1. 内核配置¶

9.2. DTS 配置（mhera.dtsi）¶

9.3. Padmux 配置¶

9.4. 验证命令¶

9.5. RS232/485 设置¶

9.6. 相关链接¶

10. SPI¶

10.1. 内核配置¶

10.2. DTS 配置（mhera.dtsi）¶

10.3. Padmux 配置¶

10.4. 验证命令¶

10.5. 相关链接¶

11. I2C¶

11.1. 内核配置¶

11.2. DTS 配置（mhera.dtsi）¶

11.3. Padmux 配置¶

11.4. 验证命令¶

11.5. 相关链接¶

12. PWM¶

12.1. 内核配置¶

12.2. DTS 配置（mhera.dtsi）¶

12.3. Padmux 配置¶

12.4. 相关链接¶

13. 音频（I2S TX + DMIC）¶

13.1. 内核配置¶

13.2. DTS 配置（mhera.dtsi 的 sound 节点）¶

13.3. Padmux 配置¶

13.4. 验证命令¶

13.5. 相关链接¶

14. GPIO 与 PAD_INIT¶

14.1. 内核配置¶

14.2. DTS 配置¶

14.3. Padmux 配置¶

14.4. 相关链接¶

15. 内存相关配置¶

15.1. 配置查看与修改¶

15.2. 内存分配说明¶

3.3. Padmux 配置（`mhera-comake-d3-padmux.dtsi`）¶

4.2. DTS 配置（`mhera.dtsi`）¶

5.2. DTS 配置（`mhera.dtsi`）¶

6.2. DTS 配置（`mhera.dtsi`）¶

7.2. DTS 配置（`mhera.dtsi`）¶

8.2. DTS 配置（`mhera.dtsi`）¶

9.2. DTS 配置（`mhera.dtsi`）¶

10.2. DTS 配置（`mhera.dtsi`）¶

11.2. DTS 配置（`mhera.dtsi`）¶

12.2. DTS 配置（`mhera.dtsi`）¶

13.2. DTS 配置（`mhera.dtsi` 的 `sound` 节点）¶
