屏参使用指南¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	02/22/2024
1.1	完善关键字和屏参配置文件说明新增BT/MIPI-DSI/LVDS接口特有参数说明新增5.2协议规范说明	05/12/2025
1.2	新屏参架构说明	11/06/2025
1.3	添加对屏参 "m_ePacketType" 的描述	04/30/2026
1.4	新增屏参配置文件加载机制说明	07/22/2026

1. 基本介绍¶

1.1 概述¶

屏参顾名思义是屏幕使用的参数配置。本文档主要讲解点屏相关配置，屏参的含义和如何设置正确的屏参。

1.2. 关键字说明¶

TTL/BT656/SRGB/MIPI-DSI

TTL： Transistor-Transistor Logic，接口信号为数字信号，传输并行RGB数据。

BT656： 接口信号为数字信号，传输YUV数据。

SRGB： Series RGB，接口信号为数字信号，传输串行RGB数据。

MIPI-DSI： Mobile Industry Processor Interface-Display Serial Interface，接口信号以差分信号传输，传输RGB数据，有高速HS和低速LP模式。

2. 屏参配置文件介绍¶

2.1 屏参配置文件路径¶

project\board\$(chip)\screen_param\config_disp.json
project\board\$(chip)\$(boardname)\config\config_board.json

2.2 屏参配置文件组成¶

编译image时，会将config_disp.json、config_board.json、config_fb.json整合成一个文件config.json，拷贝到对应的分区中。

系统启动过程中会去解析屏参配置文件，然后将不同屏参保存到系统中，给显示模块使用。显示模块会根据用户调用API的参数设定向系统获取所需屏参。

2.2.1 config_disp.json¶

config_disp.json描述支持的屏参信息，组成如下图所示。mi_disp是根节点，包含两个子节点content和屏参。

content节点是屏参名称列表的集合，包含了四个子节点：m_pnlList、m_btList、m_mipidsiList、m_hdmiList。

m_pnlList

"m_pnlList": [
    "SAT070AT50H18BH",
    "RM68200_LX50HDH40145",
    ......
    "DUAL_LVDS_SG2151B04"
]

m_pnlList罗列多种用户自定义屏参名称，即m_ePanelTiming=E_MI_DISP_OUTPUT_USER(52)。

m_btList

"m_btList": [
    "BT656OUT_576P_50",
    "BT656OUT_480P_60",
    "BT656OUT_1080P_25",
    "BT656OUT_1080P_30",
    "BT656OUT_720P_25",
    "BT656OUT_720P_30",
    "BT656OUT_720P_50",
    "BT656OUT_720P_60",
    "BT601OUT_576P_50",
    "BT601OUT_480P_60",
    "BT601OUT_1080P_25",
    "BT601OUT_1080P_30",
    "BT601OUT_720P_25",
    "BT601OUT_720P_30",
    "BT601OUT_720P_50",
    "BT601OUT_720P_60",
    "BT1120OUT_576P_50",
    "BT1120OUT_480P_60",
    "BT1120OUT_1080P_25",
    "BT1120OUT_1080P_30",
    "BT1120OUT_1080P_50",
    "BT1120OUT_1080P_60",
    "BT1120OUT_720P_25",
    "BT1120OUT_720P_30",
    "BT1120OUT_720P_50",
    "BT1120OUT_720P_60"
]

m_btList罗列BT601/BT656/BT1120多种标准分辨率屏参的名称。

m_mipidsiList

"m_mipidsiList": [
    "MIPIDSI_480P_60",
    "MIPIDSI_576P_50",
    "MIPIDSI_720P_30",
    "MIPIDSI_720P_50",
    "MIPIDSI_720P_60",
    "MIPIDSI_1080P_25",
    "MIPIDSI_1080P_30",
    "MIPIDSI_1080P_50",
    "MIPIDSI_1080P_60",
    "MIPIDSI_4KP_30"
]

m_mipidsiList罗列mipidsi多种标准分辨率屏参的名称。

m_hdmiList

"m_hdmiList": [
    "DACOUT_800x600P_60",
    "DACOUT_720P_24",
    "DACOUT_720P_25",
    "DACOUT_720P_2997",
    "DACOUT_720P_30",
    "DACOUT_720P_50",
    "DACOUT_720P_5994",
    "DACOUT_720P_60",
    ......
    "DACOUT_4KP_30"
]

m_hdmiList罗列hdmi和vga多种标准分辨率屏参的名称。

Screen Parameter

屏参由section和variable name组成：

"SAT070AT50H18BH": {
    "m_wPanelDispPath":       0,
    "m_pPanelName": "SAT070AT50H18BH",
    "m_ePanelTiming":         52,
    "m_ePanelIntfType":       9,
    "m_wPanelHSyncWidth":     48,
    "m_wPanelHSyncBackPorch": 46,
    "m_wPanelVSyncWidth":     4,
    "m_wPanelVBackPorch":     23,
    "m_wPanelHStart":         98,
    "m_wPanelVStart":         27,
    "m_wPanelWidth":          1024,
    "m_wPanelHeight":         600,
    "m_wPanelHTotal":         1344,
    "m_wPanelVTotal":         635,
    "m_wPanelDCLK":           51000000,
    "m_ucPanelSwapChnR":      3,
    "m_ucPanelSwapChnG":      2,
    "m_ucPanelSwapChnB":      1,
    "m_ucPanelSwapRgbML":     0
},

section指的是图中屏参名称，EX："SAT070AT50H18BH"。

variable name指的是"："左边的字段，右边是给variable name赋的值。

section是唯一的，不允许有同名。section与m_pPanelName需保持一致，屏参才能正确获取。

2.2.2 config_board.json¶

config_board.json描述与board相关的硬件信息和默认配置信息，组成如下图所示。board是根节点，包含bootlogo、dev_property、pq、power_sequence四个子节点。

bootlogo节点描述请参考：bootlogo

dev_property

参数	描述
device_type	屏幕类型，该参数是bootlogo使用 TTL/BT656/SRGB/MCU/MCU_NOFLM/MIPIDSI
panel_name	屏参名称
dev_id	device id
rotate	旋转参数，该参数是bootlogo使用 0：0° 90：90° 180：180° 270：270°
color_metrix_id	csc 矩阵 id
gop_dst_id	该参数暂未启用

该节点描述mi_disp和bootlogo共用的默认配置信息。通过panel_name获取默认配置屏参。

pq

参数描述

pq_enable pq功能是否启用

pq_file_path PQ.bin的文件路径

power_sequence

参数	描述
ps_enable	power sequence功能是否启用
panel_name	需要替换的屏参名称
m_pAfterLP11	需要替换的m_pAfterLP11内容
m_pAfterInit	需要替换的m_pAfterInit内容
m_pAfterDeinitCmd	需要替换的m_pAfterDeinitCmd内容

针对mipidsi屏幕的特殊上下电时序需求，设计特殊的屏参用于客户自定义配置，具体参考本文MIPIDSI接口特有参数章节。

由于不同的封装可能有不同的硬件设计，上下电配置内容也需要跟随变化。此时可配置config_board.json中的power_sequence节点，开启ps_enable。image打包生成config.json的过程中，会将power_sequence节点对应的屏参内容进行替换。

2.3 屏参配置文件加载机制¶

系统启动时按固定顺序查找屏参配置文件，依次尝试以下路径，首个能成功打开并解析为合法 JSON 的路径即被采用（参考 sdk/impl/common/mi_common_cjson.c 中的 MI_COMMON_CJSON_InitCustomerCjson）：

顺序	路径
1	`/misc/config.json`
2	`/config/config.json`

misc 分区挂载成功但无文件时的行为：加载逻辑只关心配置文件能否被打开，与 misc 分区是否挂载无关。当 misc 分区已挂载但其中没有 config.json 时，第 1 路径 /misc/config.json 打开失败，会自动顺延到第 2 路径 /config/config.json 继续尝试，依此类推。

运行时动态加载任意路径：除启动时的静态查找外，还可在运行时通过 proc 节点动态指定配置文件路径：

echo /customer/config.json > /proc/mi_modules/mi_common/config_json

写入的路径无白名单限制，只要该路径文件存在且为合法 JSON 即可加载（例如 /customer/config.json 这类不在启动查找列表里的路径）。该操作会原地刷新内部链表第 1 个节点的配置，DISP 模块在下一次初始化或重新配置时（参考 sdk/impl/disp/mi_disp_impl.c 中的 _MI_DISP_IMPL_ConfigInit）取到的就是新配置，从而动态生效。

3. 新增屏参与屏参获取流程¶

3.1 新增屏参¶

新增屏参定义的section name不允许和已有的section name重名
新增的屏参节点名称可以追加在m_pnlList中。

在屏参节点中添加新屏参，如下所示：

"mi_disp": {
    "content": {
        "m_pnlList": [
            "RM68200_LX50HDH40145",
            "SAT070AT50H18BH"
        ],
        ......
    },
    "SAT070AT50H18BH": {
        "m_wPanelDispPath":       0,
        "m_pPanelName": "SAT070AT50H18BH",
        "m_ePanelTiming":         52,
        "m_ePanelIntfType":       9,
        "m_wPanelHSyncWidth":     48,
        "m_wPanelHSyncBackPorch": 46,
        "m_wPanelVSyncWidth":     4,
        "m_wPanelVBackPorch":     23,
        "m_wPanelHStart":         98,
        "m_wPanelVStart":         27,
        "m_wPanelWidth":          1024,
        "m_wPanelHeight":         600,
        "m_wPanelHTotal":         1344,
        "m_wPanelVTotal":         635,
        "m_wPanelDCLK":           51000000,
        "m_bPanelInvDCLK":        0,
        "m_bPanelInvDE":          0,
        "m_bPanelInvHSync":       0,
        "m_bPanelInvVSync":       0,
        "m_ucPanelSwapChnR":      3,
        "m_ucPanelSwapChnG":      2,
        "m_ucPanelSwapChnB":      1,
        "m_ucPanelSwapRgbML":     0
    },
    ......
}

3.2 屏参获取流程¶

目前获取指定屏参的方式分为三种：用户接口传参方式获取，指定eIntfType和eIntfSync获取标准定义屏参，board节点获取默认自定义屏参。

优先级最高的是用户通过调用MI_DISP_SetPubAttr接口传参的方式，优先根据用户指定的pu8PanelName寻找指定屏参。

若MI_DISP_SetPubAttr传参的pu8PanelName为空或者u32PanelNameSize为0，则继续判断当前传入的eIntfSync是否为E_MI_DISP_OUTPUT_USER用户自定义。

如果是user，那么寻找board节点指定的默认屏参。如果不是user，则根据eIntfType和eIntfSync找到标准定义屏参。

解析流程如下所示：

4. 屏参参数说明¶

4.1 公共参数¶

参数	描述
m_pPanelName	panel name
m_ePanelTiming	输出分辨率，52表示用户自定义
m_ePanelIntfType	接口类型 VGA：2 BT656：3 BT1120：4 HDMI：5 TTL：9 MIPIDSI：10 SRGB：12 MCU：13 MCU_NOFLM：14 BT601：15 BT1120-DDR：16 LVDS：17 LVDS1：18 DUAL-LVDS：19 MIPIDSI1：20
m_wPanelHSyncWidth	行同步信号脉宽
m_wPanelHSyncBackPorch	行同步信号后肩
m_wPanelVSyncWidth	场同步信号脉宽
m_wPanelVBackPorch	场同步信号后肩
m_wPanelHStart	m_wPanelHSyncWidth+m_wPanelHSyncBackPorch
m_wPanelVStart	m_wPanelVSyncWidth+m_wPanelVBackPorch
m_wPanelWidth	行有效像素点数
m_wPanelHeight	场有效行数
m_wPanelHTotal	m_wPanelWidth+m_wPanelHSyncWidth+m_wPanelHSyncBackPorch+HsyncFrontPorch
m_wPanelVTotal	m_wPanelHeight+m_wPanelVSyncWidth+m_wPanelVBackPorch+VsyncFrontPorch
m_wPanelDCLK	pixel clk: m_wPanelHTotal * m_wPanelVTotal * fps
m_bPanelInvDCLK	pixel clk极性反转
m_bPanelInvHSync	Hsync极性反转
m_bPanelInvVSync	Vsync极性反转
m_wSpreadSpectrumFreq	时钟延展频率调制（详见spreadSpectrumFreqCalculation）
m_wSpreadSpectrumRatio	时钟延展幅度调制（详见spreadSpectrumFreqCalculation）
m_ucPanelSwapChnR	Swap channel R default = 0（保持物理线路原始连接，即R通道使用硬件设计中默认对应的信号源） 1：select R（强制覆盖通道信号源，将R通道数据替换为主控输出的R通道信号） 2：select G 3：select B
m_ucPanelSwapChnG	Swap channel G default = 0 1：select R 2：select G 3：select B
m_ucPanelSwapChnB	Swap channel B default = 0 1：select R 2：select G 3：select B
m_ucPanelSwapRgbML	Swap RGB MSB/LSB（控制RGB数据的高低位（MSB/LSB）顺序交换） 0：disable M/L swap 1：enable M/L swap MSB：数据的最高位有效 LSB：数据的最低位有效
m_ePanelRgbDataType	RGB data type or LCD data bus 0：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB888, 1：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB666, 2：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB565, 3：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB444, 4：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB333, 5：E_MI_DISP_MHALPNL_RGB_DTYPE_RGB332, 6：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR888, 7：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR666, 8：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR565, 9：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR444, 10：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR333, 11：E_MI_DISP_MHALPNL_RGB_DTYPE_BGR332, 12：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_UY0VY1, 13：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_VY0UY1, 14：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_UY1VY0, 15：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_VY1UY0, 16：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_Y0UY1V, 17：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_Y0VY1U, 18：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_Y1UY0V, 19：E_MI_DISP_MHALPNL_RGB_DTYPE_YUV422_Y1VY0U
m_ePanelRgbDeltaOddMode	delta mode 奇场数据排列 0: RGB 1: RBG 2: GRB 3: GBR 4: BRG 5: BGR
m_ePanelRgbDeltaEvenMode	delta mode 偶场数据排列 0: RGB 1: RBG 2: GRB 3: GBR 4: BRG 5: BGR
m_ePanelRgbDataSwap	RGB data swap ，对所有的数据做swap 0: disable 1: enable
m_wPadDrvngLvl	pin脚驱动能力调整，对接口所有的pin脚设置驱动能力档位，共有4个档位 0: 4mA 1: 8mA 2: 12mA 3: 16mA

注：m_ePanelRgbDataType的12~19是BT接口可选。

m_bPanelInvDCLK，m_bPanelInvHSync，m_bPanelInvVSync正常timing示意图：

m_bPanelInvDCLK，m_bPanelInvHSync，m_bPanelInvVSync开启极性反转timing示意图：

4.2 BT接口特有参数¶

panel默认是逐行扫描模式（P mode），如果是BT601/BT656/BT1120还可以选择隔行扫描模式（I mode），需配置以下参数，下图以BIT656 525 lane举例。

参数	描述
m_ePanelScanMode	scan mode 0：default 1：old P mode 2：new P mode 3：I mode
m_wPanelOddVfdeStart	vertical active start point for I mode odd field
m_wPanelOddVfdeEnd	vertical active end point for I mode odd field
m_wPanelEvenVfdeStart	vertical active start point for I mode even field
m_wPanelEvenVfdeEnd	vertical active end point for I mode even field
m_wPanelField0Start	field0 start point for I mode
m_wPanelField0End	field0 end point for I mode

注：old P mode 与 new P mode区别是硬件通路不同，输出给屏幕的数据是相同的。

4.3 MIPIDSI接口特有参数¶

如果是MIPI panel，还需要对MIPI-DSI进行配置。

MIPI-DSI参数说明：

注：如果没有特殊时序需求，目前支持自动计算m_wHsTrail、m_wHsPrpr、m_wHsZero、m_wDaHsExit、m_wClkTrail、m_wClkHsPrpr、m_wClkZero、m_wClkHsExit、m_wClkHsPost、m_wLpx、m_wTaGet、m_wTaSure、m_wTaGo、m_wContDet。即这些参数可不填写，由代码自动计算。

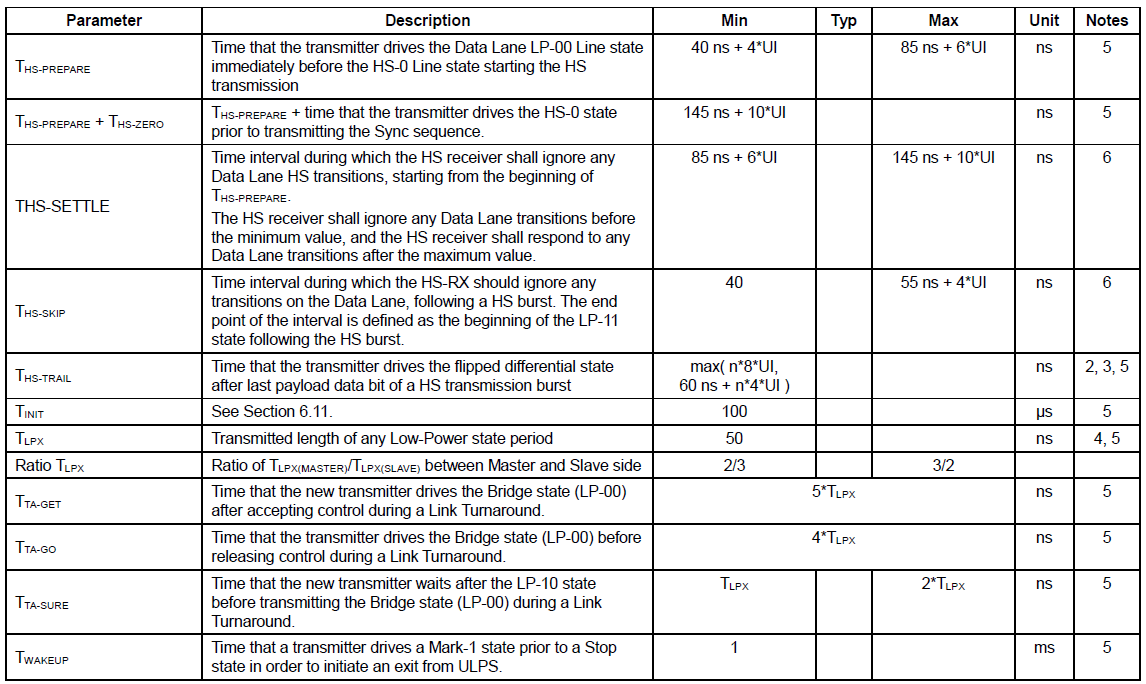

注:以上dphy参数来源于MIPI_D-PHY_specification.pdf

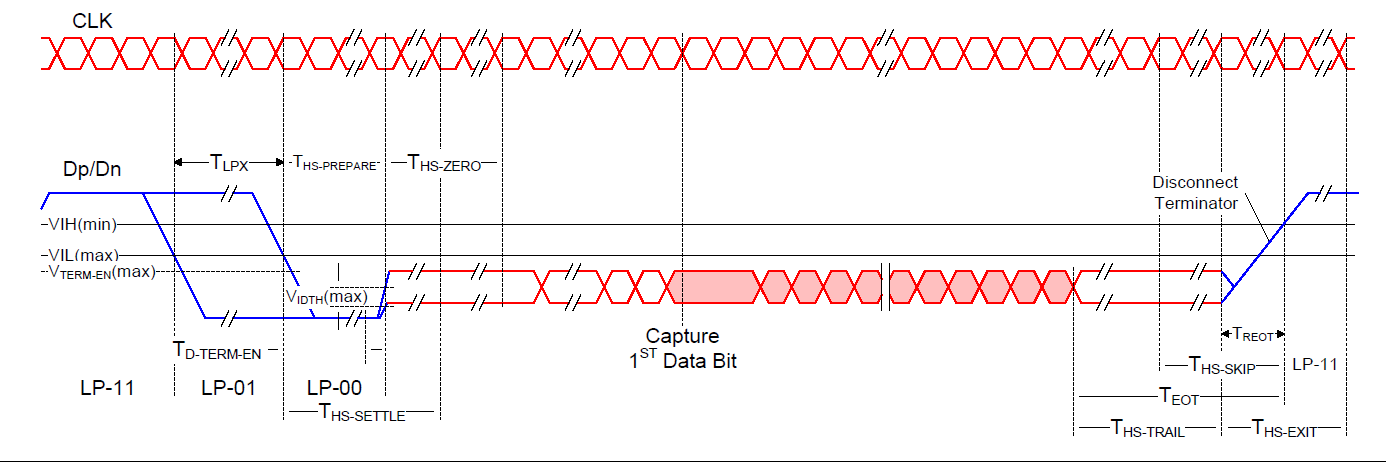

参数	描述
m_wHsTrail	$T_{HS-TRAIL}$ （可参考文件配置MIPIDSIParamCalculation）
m_wHsPrpr	$T_{HS-PREPARE}$ （可参考文件配置MIPIDSIParamCalculation）
m_wHsZero	$T_{HS-ZERO}$ （可参考文件配置MIPIDSIParamCalculation）
m_wDaHsExit	$T_{HS-EXIT}$ （可参考文件配置MIPIDSIParamCalculation）

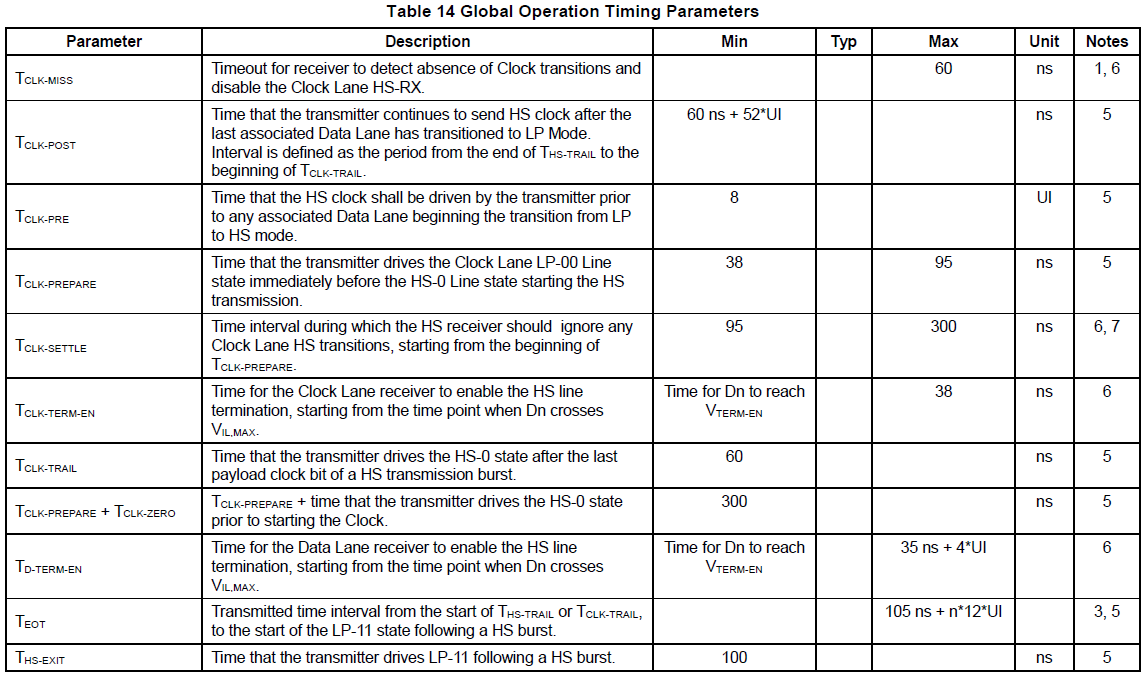

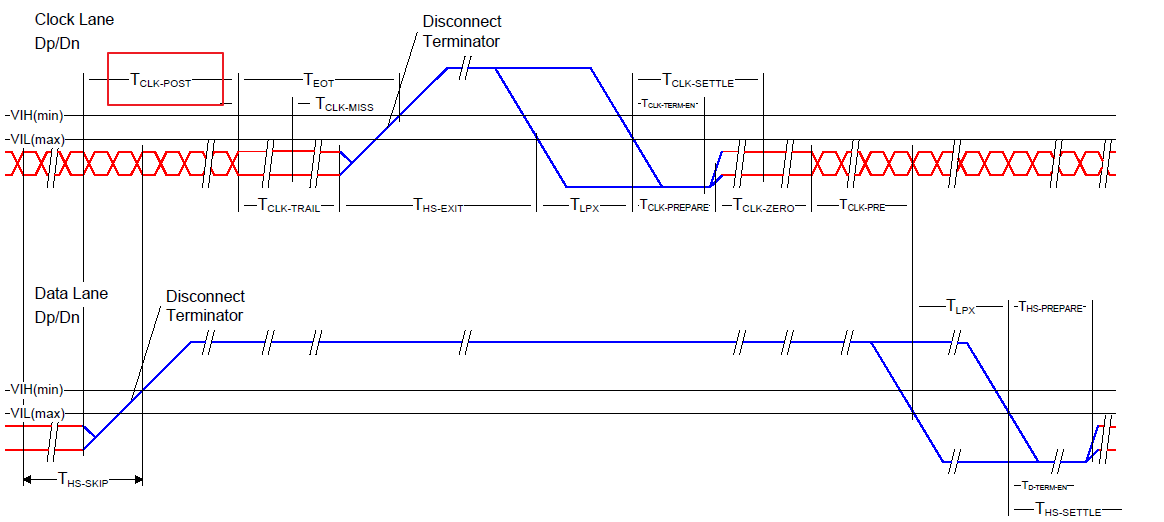

参数	描述
m_wClkTrail	$T_{CLK-TRAIL}$ （可参考文件配置MIPIDSIParamCalculation）
m_wClkHsPrpr	$T_{CLK-PREPARE}$ （可参考文件配置MIPIDSIParamCalculation）
m_wClkZero	$T_{CLK-ZERO}$ （可参考文件配置MIPIDSIParamCalculation）
m_wClkHsExit	$T_{HS-EXIT}$ （可参考文件配置MIPIDSIParamCalculation）
m_wClkHsPost	$T_{CLK-POST}$ （可参考文件配置MIPIDSIParamCalculation）

参数	描述

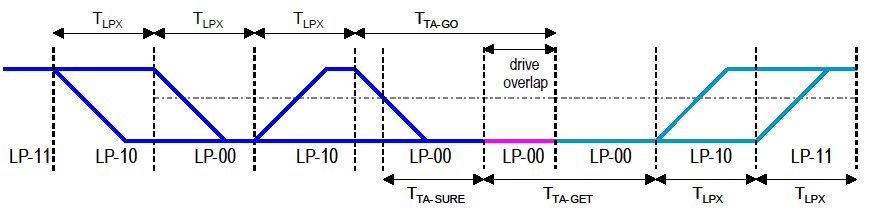

m_wLpx	$T_{LPX}$ （可参考文件配置MIPIDSIParamCalculation）
m_wTaGet	$T_{TA-GET}$ （可参考文件配置MIPIDSIParamCalculation）
m_wTaSure	$T_{TA-SURE}$ （可参考文件配置MIPIDSIParamCalculation）
m_wTaGo	$T_{TA-GO}$ （可参考文件配置MIPIDSIParamCalculation）
m_wContDet	contention detection, default 0（可参考文件配置MIPIDSIParamCalculation）
m_wBllp	blanking or low power interval, default 0
m_wFps	frame per second, follow panel spec
m_eLaneNum	data lane number, 1 ~ 4
m_eFormat	data output format 0：RGB565 1：RGB666 2：LOOSELY_RGB666 3：RGB888
m_eCtrlMode	0：CMD_MODE 1：SYNC_PULSE 2：SYNC_EVENT 3：BURST_MODE
m_wDataClkSkew	default: 7
m_ucPolCh0	Channel 0 polarity 0：default 1：positive
m_ucPolCh1	Channel 1 polarity 0：default 1：positive
m_ucPolCh2	Channel 2 polarity 0：default 1：positive
m_ucPolCh3	Channel 3 polarity 0：default 1：positive
m_ucPolCh4	Channel 4 polarity 0：default 1：positive
m_ucClkLane	clk lane selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
m_ucDataLane0	data lane0 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
m_ucDataLane1	data lane1 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
m_ucDataLane2	data lane2 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
m_ucDataLane3	data lane3 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
m_ePacketType	MIPI LP cmd Data Type, default 0:DCS
m_pCmdBuff	MIPI panel cmd buffer, follow panel spec
m_pDeinitCmd	MIPI panel deinit cmd buffer, follow panel spec, 内容格式与m_pCmdBuff相同，如不需要可删除该参数

m_ePacketType 指定 m_pCmdBuff 的 Data Type。0 表示 DCS，1 表示 GENERIC，非 0 且非 1 的值将被作为 Data Type 的实际值封装进数据包内。只接受传入十进制值。

示例：设定 LP Cmd 的 Data Type 为 0x32（Turn On Peripheral Command）。

"m_ePacketType": 50

m_pCmdBuff是panel初始化cmd，该部分是各panel厂商参照协议标注自定义的，因此该参数设定内容一般找panel厂商提供。该参数的设定内容格式如下所示，以十六进制填写。

"m_pCmdBuff":[
    "cmd1","data_num","data[0]","data[1]",...,"data[num-1]",
    ...,
    "cmdN","data_num","data[0]","data[1]",...,"data[num-1]",
    "0xFF","0xFF"  //结束符
]

注:m_pCmdBuff中的"0xFE, 0xFE, 0xXX"表示延时，单位：ms

参数	描述
m_pAfterLP11	LP11之后，power on时序控制，如不需要可删除该参数
m_pAfterInit	mipidsi init cmd发送完成后，power on时序控制，如不需要可删除该参数
m_pAfterDeinitCmd	mipidsi deinit cmd发送完成后，power off 时序控制，如不需要可删除该参数

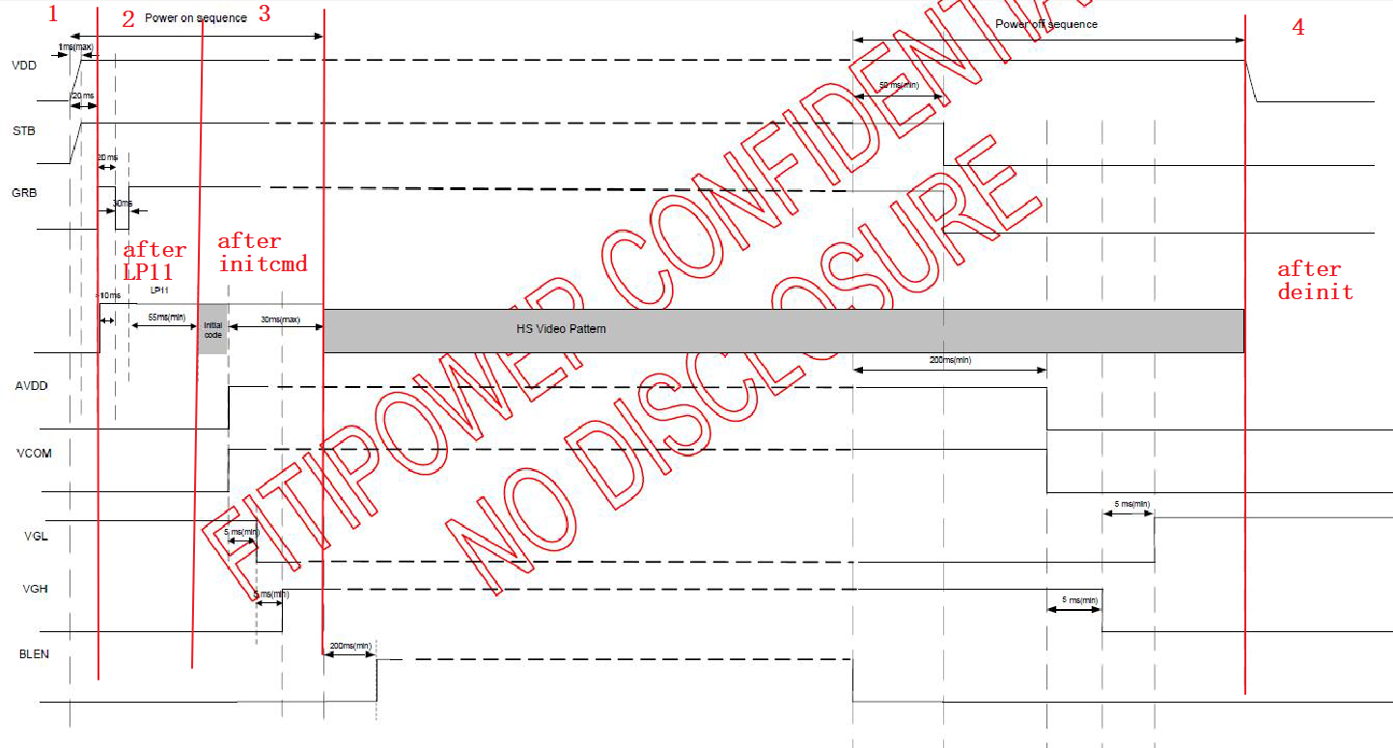

m_pAfterLP11、m_pAfterInit、m_pAfterDeinitCmd 用于控制屏幕的上下电时序，内容格式如下所示。pin_idx后面必须跟上level和delay_ms，以十进制填写。

"m_pAfterLP11":[
    "pin_idx","level","delay_ms",
    "pin_idx","level","delay_ms",
    ...,
    "pin_idx","level","delay_ms"
]

示例：m_pAfterLP11：拉高gpio_179并延时10ms -> 拉低gpio_179并延时10ms -> 拉高gpio_179并延时10ms。

"m_pAfterLP11":[
    "179","1","10",
    "179","0","10",
    "179","1","10"
]

4.4 LVDS接口特有参数¶

LVDS接口需要额外配置下列参数，若未配置则默认是0。

参数	描述
lvds_eFormat	data format 0：VESA 1：JEIDA
lvds_eLaneNum	lane number 0：NONE 3：3 lane 4：4 lane
lvds_u8SwapOddEven	swap odd and even for dual-lvds 0：default 1：swap
lvds_u8SwapML	Swap RGB MSB/LSB 0：disable M/L swap 1：enable M/L swap
lvds_u8PolHsync	Hsync polarity
lvds_u8PolVsync	Vsync polarity
lvds_u8ClkLane	default: 0x63
lvds_u8PolLane0	lane0 polarity 0：default 1：positive
lvds_u8PolLane1	lane1 polarity 0：default 1：positive
lvds_u8PolLane2	lane2 polarity 0：default 1：positive
lvds_u8PolLane3	lane3 polarity 0：default 1：positive
lvds_u8PolLane4	lane4 polarity 0：default 1：positive
lvds_u8SwapLane0	data lane0 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
lvds_u8SwapLane1	data lane1 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
lvds_u8SwapLane2	data lane2 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
lvds_u8SwapLane3	data lane3 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4
lvds_u8SwapLane4	data lane4 selection 0：select chn0 1：select chn1 2：select chn2 3：select chn3 4：select chn4

5. 配置正确的屏参¶

配置正确的屏参除了可以参考上述列表中的附件表格，还需要根据屏幕规格书或者协议规范调整对应的参数。

5.1 屏幕规格书¶

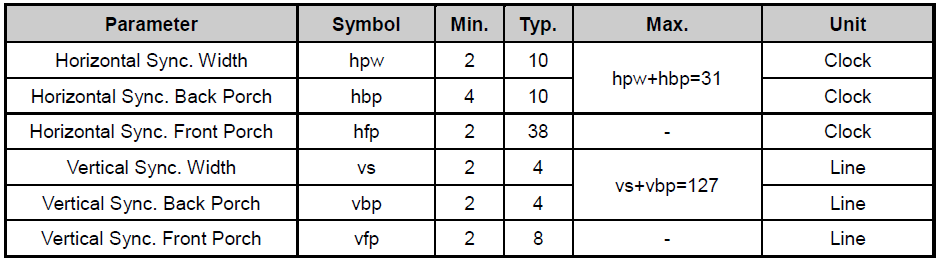

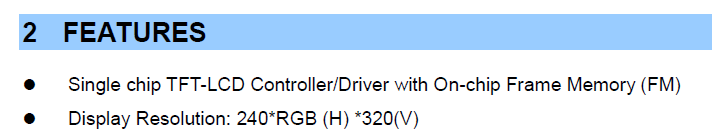

大部分屏芯片的规格书可以找到Timing相关部分，如下图所示。如果找不到，可以找厂家询问。

参数	描述
m_wPanelVSyncWidth	Horizontal Sync. Width
m_wPanelHSyncBackPorch	Horizontal Sync. Back Porch
m_wPanelVSyncWidth	Vertical Sync. Width
m_wPanelVBackPorch	Vertical Sync. Back Porch
m_wPanelHStart	m_wPanelHSyncWidth+m_wPanelHSyncBackPorch
m_wPanelVStart	m_wPanelVSyncWidth+m_wPanelVBackPorch
m_wPanelWidth	240(H)
m_wPanelHeight	320(V)
m_wPanelHTotal	m_wPanelHStart+m_wPanelWidth + hfp
m_wPanelVTotal	m_wPanelVStart+m_wPanelHeight + vfp

5.2 协议规范¶

如果是MIPI panel，还需要根据MIPI spec配置MIPI dphy相关参数。

UI的计算方法：

H_Total = m_wPanelHTotal

V_Total = m_wPanelVTotal

BitsPerPixel=24(RGB888)/18(RGB666)/16(RGB565)

Bitrate = H_Total * V_Total * FPS * BitsPerPixel / lane number

UI = 1/Bitrate

比如表格中HS-PREPARE的要求是大于(40ns + 4 * UI)并且小于(85ns + 6 * UI)，那么对应MIPI dphy timing中的参数

(40ns + 4 * UI) / (8 * UI) < m_wHsPrpr < (85ns + 6 * UI) / (8 * UI)

其他MIPI dphy timing中参数计算方法同上。

hpw、hbp、hfp需满足下列公式

data_init_cycle = HsExit + Lpx + HsPrpr + HsZero

HFP_WC = HFP * BPP – 12 – data_init_cycle * lane_num

HBP_WC = HBP * BPP – 10

HSA_WC = HPW * BPP – 10

HFP_WC/HBP_WC/HSA_WC need > 0

上述参数计算都可参考文件 MIPIDSIParamCalculation。

参数	描述
pq_enable	pq功能是否启用
pq_file_path	PQ.bin的文件路径
