GFX Demo 使用说明¶

1. 功能场景介绍¶

1.1 程序概述¶

本示例演示如何使用 GFX（Graphic Engine）模块进行图形处理，通过 Framebuffer 将图形显示到屏幕上。Demo 支持 TTL、MIPI、HDMI 三种显示接口，并自动适配不同分辨率的显示区域。

1.2 主要特性¶

多显示接口支持：兼容 TTL、MIPI、HDMI 三种显示接口，自动检测并调整显示区域
双缓冲支持：支持单缓冲和双缓冲模式，双缓冲模式可避免画面撕裂
硬件加速：利用 GFX 硬件加速进行图形绘制，性能优越
旋转演示：支持 0°、90°、180°、270° 旋转，展示硬件旋转能力
图案绘制：使用渐变色直线绘制，展示 MI_GFX_DrawLine API
DISP 集成：DISP 模块持续输出 YUV420 数据作为背景
显示区域自适应：
- HDMI（1920×1080）：使用 ¼ 屏幕（480×540）以减少 GFX 硬件负担
- MIPI/TTL（小分辨率）：使用 ½ 屏幕进行最佳显示

1.3 Demo 场景¶

场景	命令索引	功能描述	输入文件
场景1	0	GFX 旋转功能演示	480x800.rgb (BGRA8888)
场景2	1	GFX 图案绘制演示	无（程序生成渐变图案）

2. 编译环境说明¶

2.1 编译环境设置¶

在项目根目录下设置 arm64 编译环境：

export PATH=/tools/toolchain/aarch64-unknown-linux-gcc-12.4.0-glibc-2.37-gnu/bin:$PATH
export CROSS_COMPILE=aarch64-unknown-linux-gnu-12.4.0-
export ARCH=arm64
cd project
make linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.4096.fccsp16_lpddr4x_defconfig

如果选用2GB的ddr，defconfig可以使用 linux-comake_mhera.emmc.glibc-12.4.0-arm64-ext4.d3.2048.fccsp16_lpddr4x_defconfig

2.2 编译命令¶

# 编译整个 project
cd project
make clean;make image -j16

# 编译 GFX demo
cd sdk/verify/sample_code
make source/<chip>/gfx/gfx_demo

2.3 编译产物¶

sgs_demo_gfx 可执行文件位于 sample_code/out/arm64/app 目录下

3. 运行环境说明¶

3.1 硬件要求¶

已连接显示屏（TTL、MIPI 或 HDMI）
Framebuffer 驱动已加载
如使用 HDMI，需确保硬件支持 1080P@60Hz 输出

注意！Comake PI D3不支持TTL

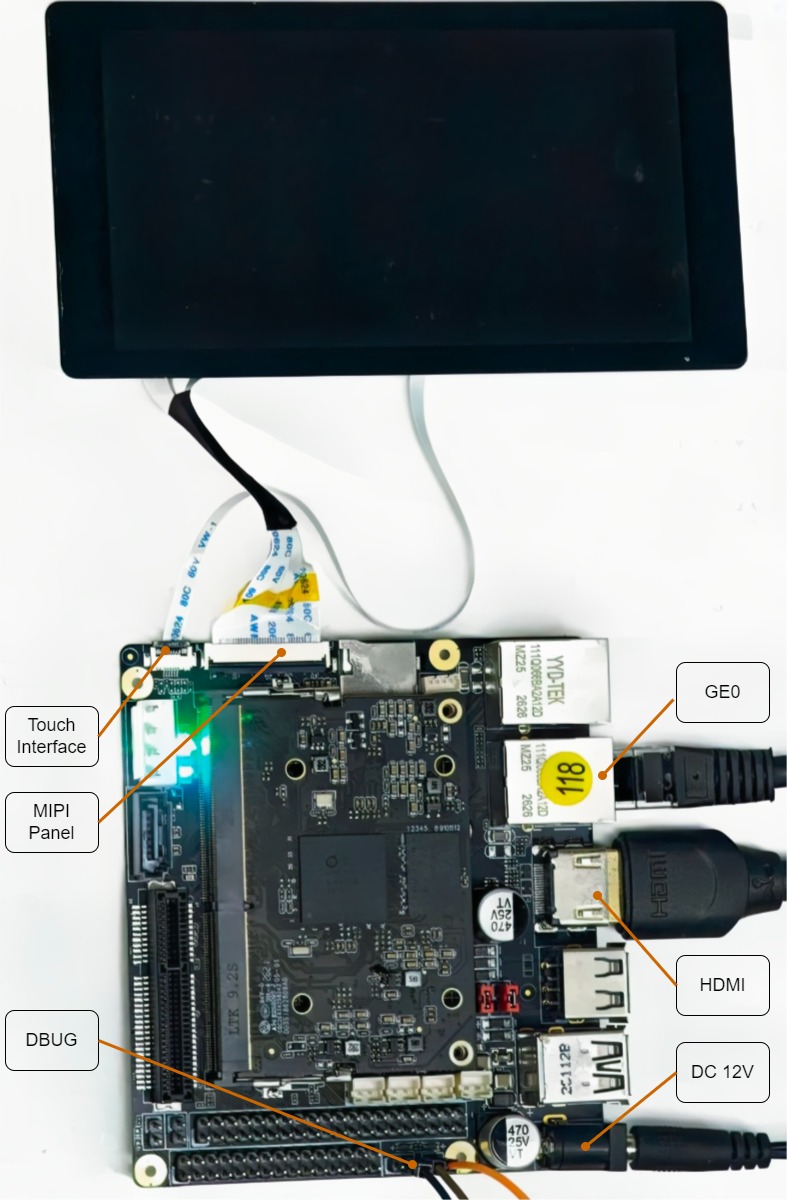

具体连接可参考下图

图片描述

注意：PANEL与MIPI线接入板端的时候，金属面朝上，蓝色朝下

3.2 软件要求¶

Framebuffer 设备 /dev/fb0 存在
DISP 模块驱动已加载
GFX 模块驱动已加载
Framebuffer 内存足够支持双缓冲（如果使用双缓冲模式）

双缓冲内存要求：

单缓冲：xres_virtual * yres * bytes_per_pixel
双缓冲：xres_virtual * yres * 2 * bytes_per_pixel

如果 Vinfo.yres_virtual / Vinfo.yres < 2，双缓冲刷新线程会报错提示。

3.3 网络环境¶

本 Demo 不需要网络环境。

3.4 资源文件¶

运行时需要模型文件支持，文件需要按照如下目录放置：

sgs_demo_gfx            # 板端可执行文件
resource                # 资源文件存放公共根目录
    input/           # 输入文件目录
        ├── 480x800.rgb         # 480x800 BGRA8888 格式图片
        └── YUV420SP_320_240.yuv # 320x240 NV12 格式图片（DISP背景）

资源文件说明：

480x800.rgb：480×800 分辨率的 BGRA8888 格式图片，用于旋转演示
YUV420SP_320_240.yuv：320×240 分辨率的 NV12 格式图片，用于 DISP 背景显示

注意：确保所有资源文件完整且格式正确，否则可能导致读取失败或显示异常。

3.5 屏参配置¶

在项目对应板型的配置文件中（如 project/board/<chip>/<board_model>/config/config_fb.json）将 disp_path 参数修改为使用的屏参配置

4. 运行说明¶

4.1 程序部署¶

将编译生成的可执行文件 sgs_demo_gfx 拷贝到板端或者 NFS/CIFS 挂载目录下，并修改权限为 777。

将资源文件拷贝到 sgs_demo_gfx 同级目录，如下：

sgs_demo_gfx                # gfx demo 可执行文件
resource                    # 资源文件存放目录
    input/                  # 输入文件目录
        ├── 480x800.rgb         # 480x800 BGRA8888 格式图片
        └── YUV420SP_320_240.yuv # 320x240 NV12 格式图片（DISP背景）

4.2 运行 demo¶

./sgs_demo_gfx <cmd_index> <disp_type> <buffer_mode>

4.3 命令行参数说明¶

参数	说明	取值范围
cmd_index	Demo 场景选择	0=旋转演示，1=图案绘制
disp_type	显示屏类型	0=TTL，1=MIPI，2=HDMI
buffer_mode	Framebuffer 模式	0=单缓冲，1=双缓冲

参数详细说明：

cmd_index：
- 0：执行 GFX 旋转功能演示。读取 480x800.rgb 文件，依次进行 0°、90°、180°、270° 旋转显示
- 1：执行 GFX 图案绘制演示。绘制绿-蓝-红渐变图案
disp_type：根据实际连接的屏幕类型选择
- 0：TTL 并行接口屏幕（小分辨率，如 480×800）
- 1：MIPI DSI 串行接口屏幕（小分辨率，如 480×800 或 720×1280）
- 2：HDMI 接口（** 1920×1080@60Hz**，大分辨率）
buffer_mode：
- 0：单缓冲模式，直接在显示缓冲区绘制
- 1：双缓冲模式，使用后台缓冲区绘制，然后切换显示（推荐）

5. 运行结果说明¶

5.1 正常运行状态¶

程序启动后，会在终端显示初始化信息，包括 Framebuffer 信息、DISP 初始化信息、显示接口类型和配置信息。同时屏幕上会显示相应的图形内容。

5.2 各功能场景运行结果¶

5.2.1 场景1：GFX 旋转功能演示¶

运行命令：

./sgs_demo_gfx 0 2 1

正常运行现象：

控制台输出 Framebuffer 信息
控制台输出 DISP 初始化信息
控制台输出显示接口类型和配置信息
屏幕显示 480x800 的图片
每隔 2 秒图片旋转一次（0° -> 90° -> 180° -> 270° -> 0°...）

显示效果：

HDMI 模式：图片显示在屏幕左上角的 ¼ 区域（480×540），保持纵横比适配
MIPI/TTL 模式：图片居中显示在屏幕左半部分（½ 屏幕）
旋转时自动调整显示位置以保持居中
支持缩放以适应屏幕尺寸

HDMI 模式（1920×1080）输出示例：

[Display Interface] HDMI mode (1080P@60Hz standard timing)
[Display Configuration] Interface=2 (TTL=0, MIPI=1, HDMI=2), SyncMode=16 (USER=0, 1080P60=16)
Framebuffer info:
...
[Rotate] Display mode: HDMI (high resolution detected)
[Rotate] Target area: 1/4 screen (480x540) to reduce GFX hardware load
[Rotate] Framebuffer resolution: 1920x1080, Virtual: 1920x4320
[Rotate] Source image: 480x800 BGRA8888, Target crop area: 480x540
[Rotate] Successfully loaded RGB file: resource/input/480x800.rgb (480x800, stride=1920)
[Rotate] Attempting rotation 0: src(480x800) -> dst(1920x1080), dstRect(0,135,480x540)
...
DISP init success
GFX init success
Rotation demo started, press Ctrl+C to quit
Displaying rotation 0 degrees...
Displaying rotation 90 degrees...
Displaying rotation 180 degrees...
Displaying rotation 270 degrees...
...

5.2.2 场景2：GFX 图案绘制演示¶

运行命令：

./sgs_demo_gfx 1 2 1

正常运行现象：

控制台输出 Framebuffer 信息
控制台输出 DISP 初始化信息
控制台输出显示接口类型和配置信息
屏幕显示绿-蓝-红渐变图案
图案从左到右逐列绘制

显示效果：

屏幕上半部分显示绿色到蓝色渐变
屏幕下半部分显示蓝色到红色渐变
绘制完成后清屏，重新开始绘制

Framebuffer 信息输出示例：

Fixed screen info:
        id: FB0
        smem_start: 0x597b8000
        smem_len: 33177600
        ...
Variable screen info:
        xres: 1920
        yres: 1080
        xres_virtual: 1920
        yres_virtual: 4320
        yoffset: 1080
        bits_per_pixel: 32
        ...

MIPI 模式（720×1280）输出示例：

[Display Interface] MIPI mode (user-defined timing)
[Display Configuration] Interface=1 (TTL=0, MIPI=1, HDMI=2), SyncMode=0 (USER=0, 1080P60=16)
Framebuffer info:
...
[Rotate] Display mode: MIPI/TTL (standard resolution)
[Rotate] Target area: 1/2 screen (360x1280) for optimal display
...

5.3 常见问题¶

5.3.1 打开 Framebuffer 失败¶

错误信息：Error: cannot open framebuffer device

可能原因：

Framebuffer 驱动未加载
/dev/fb0 设备不存在

解决方法：

检查内核配置是否启用 Framebuffer
检查屏参配置是否正确

5.3.2 双缓冲不可用¶

错误信息：double buffer cannot be used because of insufficient memory!!

可能原因：

Framebuffer 内存不足
yres_virtual 配置不正确

解决方法：

使用单缓冲模式运行
检查屏参配置中的 Framebuffer 大小设置

注意事项：双缓冲模式需要 Framebuffer 内存至少为单缓冲的 2 倍。如果 yres_virtual < yres * 2，双缓冲刷新线程会报错提示。

5.3.3 资源文件读取失败¶

错误信息：read ./resource/input/480x800.rgb fail

可能原因：

资源文件不存在
路径不正确
文件权限不足

解决方法：

确保资源目录结构正确
检查文件权限
使用 chmod 命令修改文件权限

注意事项：

资源文件必须放在运行目录的 ./resource/input/ 下
480x800.rgb 必须是 BGRA8888 格式
YUV420SP_320_240.yuv 必须是 NV12 格式

5.3.4 MI_GFX_DrawLine 失败¶

错误信息：MI_GFX_DrawLine fail!

可能原因：

GFX 设备未正确初始化
内存分配失败
参数设置错误

解决方法：

检查 MI_SYS 和 MI_GFX 初始化返回值
确认内存资源充足
验证参数设置

5.3.5 旋转显示异常¶

可能原因：

目标矩形计算错误
剪裁矩形设置不正确
坐标越界

解决方法：

检查显示区域计算逻辑
确认剪裁矩形在目标区域内
验证坐标值

5.3.6 屏参配置注意事项¶

运行前必须在项目对应板型的配置文件中配置正确的屏参
确保 disp_path 参数与实际使用的屏幕类型匹配
根据实际连接的屏幕类型选择正确的 disp_type 参数（0=TTL, 1=MIPI, 2=HDMI）
HDMI 输出需要确保硬件支持 1080P@60Hz
不同接口的显示区域会自动适配，无需手动调整代码

5.3.7 性能注意事项¶

双缓冲模式可以避免画面撕裂
旋转操作使用硬件加速，性能较高
图案绘制使用逐列绘制，速度较慢
HDMI 模式使用较小显示区域以减少 GFX 硬件负担
旋转是基于 GFX 硬件加速实现的，HDMI 模式下，90°/270° 旋转时可能会有轻微性能影响（已通过缩小显示区域优化）

5.3.8 GFX 与 DISP 同步说明¶

DISP 输入端口持续接收 YUV 数据用于背景显示
GFX 绘制内容叠加在 DISP 视频层之上的 GOP 层

5.3.9 程序退出¶

按 Ctrl+C 键退出 Demo，程序会：

设置绘制线程退出标志
等待绘制线程结束
等待刷新线程结束（双缓冲模式）
反初始化 DISP 模块
关闭 GFX 设备
退出系统
