MI HDMI API¶

REVISION HISTORY¶

Revision No.	Description	Date
2.03	Initial release	04/12/2018
2.04	Added MI_HDMI_SetAnalogDrvCurrent	06/12/2019
2.05	Revised the Doc and Summary Section	01/12/2020
2.06	Added new API: MI_Hdmi_InitDev, MI_Hdmi_DeInitDev	04/26/2020
2.07	Modified chip’s name	08/04/2020
2.08	Added new timing type: E_MI_HDMI_TIMING_1920x1080_5994P, E_MI_HDMI_TIMING_1920x1080_2997P, E_MI_HDMI_TIMING_1280x720_5994P	04/22/2021
2.09	Added new timing type: E_MI_HDMI_TIMING_1280x720_2997P	05/17/2021
2.10	Added new timing type: E_MI_HDMI_TIMING_3840x2160_2997P	08/05/2021
	Added PROCFS introduction	08/25/2021
2.11	Added new timing type: E_MI_HDMI_TIMING_800x600_60P	09/16/2021
2.12	Added new timing type: E_MI_HDMI_TIMING_1280x720_24P, E_MI_HDMI_TIMING_1280x720_25P, E_MI_HDMI_TIMING_1280x720_30P, E_MI_HDMI_TIMING_1920x1080_2398P, E_MI_HDMI_TIMING_640x480_60P, E_MI_HDMI_TIMING_848x480_60P, E_MI_HDMI_TIMING_1280x768_60P, E_MI_HDMI_TIMING_1280x960_60P, E_MI_HDMI_TIMING_1360x768_60P, E_MI_HDMI_TIMING_1400x1050_60P, E_MI_HDMI_TIMING_1600x900_60P, E_MI_HDMI_TIMING_1920x1200_60P, E_MI_HDMI_TIMING_1920x1440_60P, E_MI_HDMI_TIMING_2560x1600_60P	11/29/2021
2.13	Added Enum: E_MI_HDMI_COLOR_TYPE_AUTO, E_MI_HDMI_OUTPUT_MODE_AUTO	02/26/2022
2.14	Added scanning mode information.	06/10/2022
2.15	Added ibopper information.	08/09/2024
2.16	Refine doc.	05/19/2025
2.17	Added mhera information.	10/30/2025
2.18	Fixed multiple API/parameter/error code/PROCFS description errors, added missing resolution entries, updated image file names, simplified compilation configuration section	01/07/2026

1. 概述¶

1.1. 模块说明¶

HDMI (High Definition Multimedia Interface)，即高清多媒体接口，是一种全数字化视频和声音发送接口，可以同时发送未压缩的音频及视频信号。

HDMI可以分为TX 端与RX端，TX即source设备，用来将数据传输给RX（显示器/电视等sink设备）。本模块目前只支持基于HDMI ver1.4 的HDMITx。

1.2. 基本结构¶

1.3. 功能介绍与工作原理¶

1.3.1 功能介绍¶

1.MI HDMI 用于输出timing到TV/显示器，当前协议规格是1.4。故最大分辨率只能到4kp@30fps

2.支持热插拔，并且可以注册callback回传到user mode

3.不支持 HDCP

4.不支持 I mode 输出（隔行输出）

5.不支持CEC

6.只支持color depth为8bit的视频，不支持10bit/12bit

7.输出color domain 支持YUV444/RGB444，不支持YUV422，如果是DVI mode 只支持RGB444

8.timing来源于disp，并且其内部是硬件直连，即timing必须与disp 设置对齐一致。

9.HDMI mode可以输出音频，DVI mode不输出音频

10.输出音频时其audio sample和channel等须与AO(audio output) dev对齐(内部硬件直连)，且不可以单独输出，须和视频一起输出。

11.audio格式：sample rate：32k，44.1k，48k，channel：2

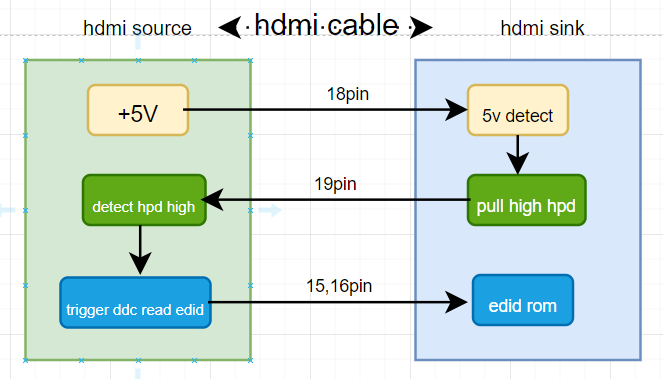

1.3.2 工作原理¶

disp load 相应屏参设置完timing后，(如需要输出audio,相关设定须设定到audio output dev)，然后用此timing设定(和audio 参数)设置到hdmi后，hdmi 按协议发timing到显示器或电视。 timing 相关配置可参考mi_disp api doc中说明。具体hdmi协议握手参考如下：

1.hdmitx设备在接入hdmi线缆后提供5V power，rx设备在检测到5v power后则拉高hpd脚

2.tx检测到hpd被拉高后则读取 rx端内部edid信息。

3.根据edid信息解析出相应timing后再和disp所设timing 判断是否可以发送。

1.4. 应用场景¶

配合disp/audio output 输出hdmi timing 画面到显示器或电视等sink设备。

1.5. 平台差异¶

表1-1

平台差异	Taiyaki/Takoyaki	Tiramisu	Muffin	Mochi	Ibopper	Mhera
1920x1080P@24	Y	Y	Y	Y	Y	Y
1920x1080P@25	Y	Y	Y	Y	Y	Y
1920x1080P@30	Y	Y	Y	Y	Y	Y
1920x1080P@50	Y	Y	Y	Y	Y	Y
1920x1080P@60	Y	Y	Y	Y	Y	Y
1280x720P@60	Y	Y	Y	Y	Y	Y
1280x720P@50	Y	Y	Y	Y	Y	Y
720x576P@50	Y	Y	Y	Y	Y	Y
720x480P@60	Y	Y	Y	Y	Y	Y
1280x1024P@60	Y	Y	Y	Y	Y	Y
1024x768P@60	Y	Y	Y	Y	Y	Y
1440x900P@60	Y	Y	Y	Y	Y	Y
1600x1200P@60	Y	Y	Y	Y	Y	Y
1280x800P@60	Y	Y	Y	Y	Y	Y
1366x768P@60	Y	Y	Y	Y	Y	Y
1680x1050P@60	Y	Y	Y	Y	Y	Y
3840x2160P@30	Y	Y	Y	Y	Y	Y
3840x2160P@24	Y	Y	Y	Y	Y	Y
3840x2160P@25	Y	Y	Y	Y	Y	Y
2560x1440P@30	N	Y	Y	Y	Y	Y
2560x1440P@50	N	Y	Y	Y	Y	Y
2560x1440P@60	N	Y	Y	Y	Y	Y
Audio_32K	Y	Y	Y	Y	Y	Y
Audio_48K	Y	Y	Y	Y	Y	Y
1920x1080P@59.94	N	Y	Y	Y	Y	Y
1920x1080P@29.97	N	Y	Y	Y	Y	Y
1280x720P@59.94	N	Y	Y	Y	Y	Y
1280x720P@29.97	N	Y	Y	Y	Y	Y
3840x2160P@29.97	N	Y	Y	Y	Y	Y
800x600P@60	N	Y	Y	Y	Y	Y
1280x720P@24	N	N	Y	Y	Y	Y
1280x720P@25	N	N	Y	Y	Y	Y
1280x720P@30	N	N	Y	Y	Y	Y
1920x1080P@23.98	N	N	Y	Y	Y	Y
640x480P@60	N	N	Y	Y	Y	Y
848x480P@60	N	N	Y	Y	Y	Y
1280x768P@60	N	N	Y	Y	Y	Y
1280x960P@60	N	N	Y	Y	Y	Y
1360x768P@60	N	N	Y	Y	Y	Y
1400x1050P@60	N	N	Y	Y	Y	Y
1600x900P@60	N	N	Y	Y	Y	Y
1920x1200P@60	N	N	Y	Y	Y	Y
1920x1440P@60	N	N	Y	Y	Y	Y
2560x1600P@60	N	N	Y	Y	Y	Y

1.6. 开发流程¶

1.6.1 编译配置¶

进入alkaid project根目录，make menuconfig，开启hdmi子模块。路径如下所示：

```
Generic Options -> Interface Compile Config -> hdmi
```

重新编译project，编译完成将在sdk/interface/src/hdmi下生成 mi_hdmi.ko。

1.6.2 接口调用¶

hdmi用户开发主要调用mi hdmi接口实现hdmi的配置及启动timing发送。主要是初始化，打开设备，设置参数，启动。详细API参数介绍请参考第2章 API 列表。

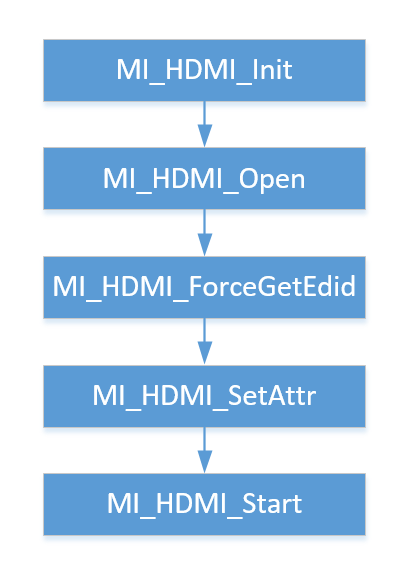

接口调用分以下几步：

初始化hdmi模块。并注册热插拔事件，主要是回调插、拔线缆事件给App
打开hdmi
获取rx sink设备如显示器或电视的edid
根据sink 支持的timing进行配置
启动hdmi

1.7. 实例介绍¶

本实例介绍hdmi 功能调用调用流程。

功能总览：

初始化disp设备：配置HDMI的接口属性。
初始化AO设备(可选)：配置AO Device参数
获取sink设备edid，解析后按sink设备支持的timing配置disp/hdmi。
配置并启动hdmi。

停止并释放hdmi。

#include <stdio.h>
#include <unistd.h>
#include <string.h>
#include <pthread.h>
#include <sys/prctl.h>
#include <poll.h>
#include <fcntl.h>
#include <stdlib.h>
#include <signal.h>
#include <assert.h>
#include <sys/resource.h>
#include <sys/mman.h>
#include <sys/types.h>
#include <sys/time.h>
#include <sys/stat.h>
#include "mi_sys.h"
#include "mi_disp.h"
#include "mi_ao.h"
#include "mi_common.h"
#include "mi_hdmi.h"
MI_HDMI_InitParam_t stInitParam;
MI_HDMI_Attr_t stAttr;
MI_HDMI_Edid_t stEdid;
//初始化DISP Device参数并配置 interface为hdmi
stPubAttr.eIntfSync = E_MI_DISP_OUTPUT_1080P60; // 输出Timing：1080P60
stPubAttr.eIntfType = E_MI_DISP_INTF_HDMI;      // 接口类型：HDMI
MI_DISP_SetPubAttr(DispDev, &stPubAttr);        // 配置DISP Device参数
MI_DISP_Enable(DispDev);                        // 启用DISP Device
//初始化AO Device参数
MI_AO_Open(0, &pstAudioOutCtx->stAoAttr);
MI_AO_AttachIf(pstAudioOutCtx->DevId, E_MI_AO_IF_HDMI_A, 0);
MI_AO_SetVolume(pstAudioOutCtx->DevId, 5, 5, E_MI_AO_GAIN_FADING_OFF);
/* 初始化配置hdmi并启动HDMI */
stInitParam.pCallBackArgs = NULL;
stInitParam.pfnHdmiEventCallback = NULL;
memset(&stInitParam, 0, sizeof(MI_HDMI_InitParam_t));
MI_HDMI_Init(&stInitParam);
MI_HDMI_Open(0);
/* 获取sink设备支持的timing */
MI_HDMI_ForceGetEdid(0, &stEdid);
...parser...
/* 根据sink 支持的timing进行配置 */
MI_HDMI_GetAttr(0, &stAttr);
stAttr.stVideoAttr.bEnableVideo = TRUE;
stAttr.stVideoAttr.eOutputMode = E_MI_HDMI_OUTPUT_MODE_HDMI;
stAttr.stVideoAttr.eTimingType = E_MI_HDMI_TIMING_1080_60P;
stAttr.stVideoAttr.eColorType= E_MI_HDMI_COLOR_TYPE_YCBCR444;
stAttr.stVideoAttr.eDeepColorMode = E_MI_HDMI_DEEP_COLOR_24BIT;
stAttr.stAudioAttr.bEnableAudio = TRUE;
stAttr.stAudioAttr.bIsMultiChannel = FALSE;
stAttr.stAudioAttr.eBitDepth = E_MI_HDMI_BIT_DEPTH_16;
MI_HDMI_SetAttr(0, &stAttr);
MI_HDMI_Start(0);
....
/* 停止HDMI */
MI_HDMI_Stop(0);
MI_HDMI_Close(0);
MI_HDMI_DeInit();

2. API 列表¶

该功能模块提供以下 API：

API名	功能
MI_HDMI_Init	初始化 HDMI
MI_HDMI_DeInit	去初始化 HDMI
MI_HDMI_Open	打开 HDMI
MI_HDMI_Close	关闭 HDMI
MI_HDMI_SetAttr	设置 HDMI 属性
MI_HDMI_GetAttr	获取 HDMI 属性
MI_HDMI_Start	启动 HDMI
MI_HDMI_Stop	停止 HDMI
MI_HDMI_GetSinkInfo	获取 HDMI Sink 端的能力信息
MI_HDMI_SetAvMute	设置 HDMI 音视频静音功能
MI_HDMI_ForceGetEdid	获取 HDMI 的 EDID 信息
MI_HDMI_SetDeepColor	设置 HDMI 的 Deep Color 模式
MI_HDMI_GetDeepColor	获取 HDMI 的 Deep Color 模式
MI_HDMI_SetInfoFrame	设置 HDMI 的 Info Frame信息
MI_HDMI_GetInfoFrame	获取当前设置的HDMI 的 Info Frame信息
MI_HDMI_SetAnalogDrvCurrent	设置 HDMI 的通道驱动电流
MI_HDMI_InitDev	初始化HDMI设备
MI_HDMI_DeInitDev	反初始化HDMI设备

2.1. MI_HDMI_Init¶

功能

初始化 HDMI模块。

语法

MI_S32 MI_HDMI_Init(MI_HDMI_InitParam_t *pstInitParam);

形参

表2-2

参数名称 描述 输入/输出

pstInitParam 初始化参数结构体指针输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

HDMI 在注册事件回调后，系统会以回调的形式通知App有热插拔之类的操作，如果用户不需要对相应事件做特殊响应，可以将初始化参数结构体中的函数指针置为 NULL。
特殊说明

注册的pfnHdmiEventCallback回调，主要功能是回调插、拔线缆事件给App，目前设计是在SDK层开一个线程，然后检查对应的事件来上报给回调注册者。

举例

1.  MI_HDMI_InitParam_t stHdmiPara;
2.  MI_HDMI_Attr_t stAttr;
3.  MI_HDMI_TimingType_e eTimingType;
4.  MI_HDMI_Edid_t stEdid;
5.  /* 启动DISP */
6.  eTimingType = E_MI_HDMI_TIMING_1080_60P;
7.  /* 启动HDMI */
8.  stHdmiPara.pCallBackArgs = NULL;
9.  stHdmiPara.pfnHdmiEventCallback = NULL;
10. MI_HDMI_Init(&stHdmiPara);
11. MI_HDMI_Open(0);
12. /* 获取sink设备支持的timing */
13. MI_HDMI_ForceGetEdid(0, &stEdid);
14. ...
15. /* 根据sink 支持的timing进行配置 */
16. MI_HDMI_GetAttr(0, &stAttr);
17. stAttr.stVideoAttr.bEnableVideo = TRUE;
18. stAttr.stVideoAttr.eOutputMode = E_MI_HDMI_OUTPUT_MODE_HDMI;
19. stAttr.stVideoAttr.eTimingType = E_MI_HDMI_TIMING_1080_60P;
20. stAttr.stVideoAttr.eColorType= E_MI_HDMI_COLOR_TYPE_YCBCR444;
21. stAttr.stVideoAttr.eDeepColorMode = E_MI_HDMI_DEEP_COLOR_24BIT;
22. stAttr.stAudioAttr.bEnableAudio = FALSE;
23. stAttr.stAudioAttr.bIsMultiChannel = FALSE;
24. stAttr.stAudioAttr.eBitDepth = E_MI_HDMI_BIT_DEPTH_16;
25. MI_HDMI_SetAttr(0, &stAttr);
26. MI_HDMI_Start(0);
27. /* 停止HDMI */
28. MI_HDMI_Stop(0);
29. MI_HDMI_Close(0);
30. MI_HDMI_DeInit();

相关主题

MI_HDMI_DeInit

2.2. MI_HDMI_DeInit¶

功能

去初始化 HDMI。
语法
```
MI_S32 MI_HDMI_DeInit();
```
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
举例

请参见 MI_HDMI_Init 的举例。
相关主题

MI_HDMI_Init

2.3. MI_HDMI_Open¶

功能

打开 HDMI。

语法

MI_S32 MI_HDMI_Open(MI_HDMI_DeviceId_e eHdmi);

形参

表2-3

参数名称 描述 输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

打开 HDMI 之前必须先调用MI_HDMI_Init

重复打开 HDMI 返回成功。
举例

请参见 MI_HDMI_Init 的举例。
相关主题

MI_HDMI_Close

2.4. MI_HDMI_Close¶

功能

关闭 HDMI。

语法

MI_S32 MI_HDMI_Close(MI_HDMI_DeviceId_e eHdmi);

形参

表2-4

参数名称 描述 输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

重复关闭返回成功。
举例

请参见 MI_HDMI_Init的举例。
相关主题

MI_HDMI_Open

2.5. MI_HDMI_SetAttr¶

功能

设置 HDMI 属性。

语法

MI_S32 MI_HDMI_SetAttr(MI_HDMI_DeviceId_e eHdmi,MI_HDMI_Attr_t*pstAttr);

形参

表2-5

参数名称 描述 输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

pstAttr HDMI 属性结构体指针。输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 设置 HDMI 属性之前需要调用MI_HDMI_Open。
- 用户需要在调用MI_HDMI_Start 之前设置 HDMI 属性。
- 在调用 MI_HDMI_Start 之后设置 HDMI 属性，需要先调用MI_HDMI_Stop 再设置新的 HDMI 属性。
- 传输 audio时需要确保有传输视频数据，音频是夹到视频中传输的

举例

1.  MI_HDMI_InitParam_t stHdmiPara;

2.  MI_HDMI_Attr_t  stAttr;

3.  MI_HDMI_TimingType_e eTimingType;

4.  /* 启动DISP */

5.  /* HDMI start后设置HDMI属性 */

6.  MI_HDMI_Stop(0);

7.  MI_HDMI_GetAttr(0, &stAttr);

8.  /* 用户更改HDMI属性，如timing */

9. stAttr.stVideoAttr.eTimingType = E_MI_HDMI_TIMING_720_60P;

10. MI_HDMI_SetAttr(0, &stAttr);

11. MI_HDMI_Start(0);

相关主题

MI_HDMI_GetAttr

2.6. MI_HDMI_GetAttr¶

功能

获取 HDMI 属性。

语法

MI_S32 MI_HDMI_GetAttr(MI_HDMI_DeviceId_e eHdmi,    MI_HDMI_Attr_t *pstAttr);

形参

表2-6

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

pstAttr HDMI 属性结构体指针。输出
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
举例

请参见 MI_HDMI_Init举例。
相关主题

MI_HDMI_SetAttr

2.7. MI_HDMI_Start¶

功能

启动 HDMI。

语法

MI_S32 MI_HDMI_Start(MI_HDMI_DeviceId_e eHdmi);

形参

表2-7

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 启动 HDMI 前必须先调用 MI_HDMI_Open
举例

请参见 MI_HDMI_Init举例。
相关主题

MI_HDMI_Stop

2.8. MI_HDMI_Stop¶

功能

停止 HDMI设备工作。

语法

MI_S32 MI_HDMI_Stop(MI_HDMI_DeviceId_e eHdmi);

形参

表2-8

参数名称 描述 输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
相关主题

MI_HDMI_Start

2.9. MI_HDMI_GetSinkInfo¶

功能

获取 HDMI Sink 端的能力级信息。

语法

MI_S32 MI_HDMI_GetSinkInfo(MI_HDMI_DeviceId_e eHdmi, MI_HDMI_SinkInfo_t *pstSinkInfo);

形参

表2-9

参数名称描述输入/输出

eHdmi HDMI 接口号。取值范围：0 输入

pstSinkInfo HDMI Sink 端能力级结构体指针输出
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 调用前必须先打开 HDMI。为了确保 HDMI 打开完成，建议在调用MI_HDMI_Open 接口后等待 500ms 左右。
- 应在 HDMI 启动且插入线缆之后调用。
- 一般在插入事件处理函数中或者强制获取 EDID 之后使用。

举例

1.  MI_HDMI_InitParam_t stHdmiPara;

2.  MI_HDMI_Attr_t  stAttr;

3.  MI_HDMI_TimingType_e eTimingType;

4.  MI_HDMI_SinkInfo_t stSinkInfo;

5.  /* 启动DISP */

6.  /* 启动HDMI */

7.  /* 获取HDMI Sink端能力级 */

8.  MI_HDMI_GetSinkInfo(0, &stSinkInfo);

2.10. MI_HDMI_SetAvMute¶

功能

设置 HDMI 音视频静音功能。
语法

MI_S32 MI_HDMI_SetAvMute(MI_HDMI_DeviceId_e eHdmi, MI_BOOL bAvMute);

形参

表2-10

参数名称	描述	输入/输出
eHdmi	HDMI 接口号。取值范围：0	输入
bAvMute	是否设置 HDMI 音视频静音。取值范围： 1：设置音视频静音。 0：关闭音视频静音。	输入

返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

需要在调用MI_HDMI_Start之后使用。

举例

1.  MI_HDMI_Start(0);

2.  MI_HDMI_SetAvMute(0, MI_TRUE);

2.11. MI_HDMI_ForceGetEdid¶

功能

获取 HDMI 的 EDID 信息。

语法

MI_S32 MI_HDMI_ForceGetEdid(MI_HDMI_DeviceId_e eHdmi, MI_HDMI_Edid_t *pstEdidData);

形参

表2-11

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

pstEdidData HDMI 的 EDID 信息。输出
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 调用前必须先打开 HDMI。

举例

1.  MI_HDMI_InitParam_t stHdmiPara;

2.  MI_HDMI_Attr_t stAttr;

3.  MI_HDMI_Edid_t stEdidData;

4.  /* 启动DISP */

5.  /* 启动HDMI */

6.  /* 获取HDMI EDID信息 */

7.  MI_HDMI_ForceGetEdid(0, &stEdidData);

2.12. MI_HDMI_SetDeepColor¶

功能

设置 Deep Color 模式。

语法

MI_S32 MI_HDMI_SetDeepColor(MI_HDMI_DeviceId_e eHdmi,MI_HDMI_DeepColor_e eDeepColor);

形参

表2-12

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

eDeepColor HDMI 的 Deep Color 模式。输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 该接口属于高级接口，一般不需要调用。
- 调用前必须先打开 HDMI。
- 该接口可用于设置 MI_HDMI_SetAttr不支持的某些 Deep Color 模式。
- 该接口暂未实现。

举例

1.  MI_HDMI_InitParam_t stHdmiPara;

2.  MI_HDMI_Attr_t  stAttr;

3.  /* 启动 DISP*/

4.  /* 启动 HDMI */

5.  /* 设置 Deep color 模式 */

6.  MI_HDMI_SetDeepColor (0, E_MI_HDMI_DEEP_COLOR_24BIT);

2.13. MI_HDMI_GetDeepColor¶

功能

获取 Deep Color 模式。

语法

MI_S32 MI_HDMI_GetDeepColor(MI_HDMI_DeviceId_e eHdmi, MI_HDMI_DeepColor_e *peDeepColor);

形参

表2-13

参数名称描述输入/输出

eHdmi HDMI 接口号。取值范围：0 输入

peDeepColor HDMI 的 Deep Color 模式指针。输出
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 该接口属于高级接口，一般不需要调用。
- 调用前必须先打开 HDMI。
- 该接口暂未实现。
相关主题

MI_HDMI_SetDeepColor

2.14. MI_HDMI_SetInfoFrame¶

功能

设置 HDMI 的信息帧。

语法

MI_S32 MI_HDMI_SetInfoFrame(MI_HDMI_DeviceId_e eHdmi, MI_HDMI_InfoFrame_t *pstInfoFrame);

形参

表2-14

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

pstInfoFrame 图像信息帧结构体指针。输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 该接口一般用于用户态回调函数中配置信息帧属性。其他情况，一般不需调用本接口。
- 调用前必须先打开 HDMI。
- 本接口只支持设置 AVI、SPD 和 AUDIO 信息帧，其他类型的信息帧设置无效。

举例

1.  MI_HDMI_DeviceId_e eHdmi = E_MI_HDMI_ID_0;

2.  MI_HDMI_InfoFrame_t stAviInfoFrame = {E_MI_HDMI_INFOFRAME_TYPE_AVI};

3.  MI_HDMI_InfoFrame_t stAudInfoFrame = {E_MI_HDMI_INFOFRAME_TYPE_AUDIO};

4.  MI_HDMI_InfoFrame_t stSpdInfoFrame = {E_MI_HDMI_INFOFRAME_TYPE_SPD};

5.  /* AviInfoFrame */

6.  stAviInfoFrame.unInforUnit.stAviInfoFrame.bEnableAfdOverWrite = 0;

7.  ...

8.  /* AudioInfoFrame */

9.  stAudInfoFrame.unInforUnit.stAudInfoFrame.u32ChannelCount = 2;

10. ...

11. /* SpdInfoFrame */

12. stSpdInfoFrame.unInforUnit.stSpdInfoFrame.au8VendorName[0] = 0;

13. ...

14. MI_HDMI_SetInfoFrame(eHdmi, &stAviInfoFrame);

相关主题

MI_HDMI_GetInfoFrame

2.15. MI_HDMI_GetInfoFrame¶

功能

获取 HDMI 的信息帧。

语法

MI_S32 MI_HDMI_GetInfoFrame(MI_HDMI_DeviceId_e    eHdmi,MI_HDMI_InfoFrameType_e eInfoFrameType,MI_HDMI_InfoFrame_t *pstInfoFrame);

形参

表2-15

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

eInfoFrameType 信息帧类型。输入

pstInfoFrame 图像信息帧结构体指针。输出
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

该接口一般用于用户态回调函数中获取信息帧属性。其他情况，一般不需调用本接口。

2.16. MI_HDMI_SetAnalogDrvCurrent¶

功能

设置 HDMI 通道的驱动电流

语法

MI_S32 MI_HDMI_SetAnalogDrvCurrent(MI_HDMI_DeviceId_e eHdmi,MI_HDMI_AnalogDrvCurrent_t *pstAnalogDrvCurrent);

形参

表2-16

参数名称描述输入/输出

eHdmi HDMI 接口号。
取值范围：0 输入

pstAnalogDrvCurrent HDMI 输出电流的结构体类型输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 该接口属于高级接口，提供给用户调整hdmi的通道输出电流。
- 调用前必须先打开 HDMI。

举例

1.  MI_HDMI_AnalogDrvCurrent_t CurInfo = {};

2.  memset(&CurInfo, 0xFF, sizeof(CurInfo));

3.  MI_HDMI_SetAnalogDrvCurrent(g_HdmiAttr.eHdmi, &CurInfo);

2.17. MI_HDMI_InitDev¶

功能

初始化hdmi设备

语法

MI_S32 MI_HDMI_InitDev(MI_HDMI_InitParam_t *pstInitParam);

形参

表2-17

参数名称描述输入/输出

pstInitParam 初始化参数结构体指针，可以配置为NULL 输入
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意
- 此接口在Version 2.06以上版本推荐使用，用于替换原有MI_HDMI_Init接口。

2.18. MI_HDMI_DeInitDev¶

功能

反初始化HDMI设备
语法
```
MI_S32 MI_HDMI_DeInitDev(void);
```
返回值
- 0：成功。
- 非0：失败，详情参照错误码。
依赖
- 头文件：mi_hdmi.h、mi_hdmi_datatype.h
- 库文件：libmi_hdmi.a / libmi_hdmi.so
注意

此接口在Version 2.06以上版本推荐使用，用于替换原有MI_HDMI_DeInit接口。

3. HDMI 数据类型¶

HDMI 相关数据类型定义如下：

数据类型	定义
MI_HDMI_DeviceId_e	定义 HDMI 接口号
MI_HDMI_InitParam_t	定义 HDMI 初始化属性结构体
MI_HDMI_EventCallBack	定义 HDMI 回调函数
MI_HDMI_EventType_e	定义 HDMI 事件通知类型
MI_HDMI_Attr_t	定义 HDMI 属性结构体
MI_HDMI_TimingType_e	定义 HDMI 视频制式类型
MI_HDMI_OutputMode_e	定义 HDMI 颜色空间类型
MI_HDMI_ColorType_e	定义 HDMI 输出颜色类型
MI_HDMI_DeepColor_e	定义 HDMI 深色模式类型
MI_HDMI_SampleRate_e	定义 HDMI 音频输出采样率类型
MI_HDMI_BitDepth_e	定义 HDMI 音频输出采样位宽类型
MI_HDMI_SinkInfo_t	定义 HDMI Sink 端能力级结构体
MI_HDMI_Edid_t	定义 HDMI EDID 信息结构体
MI_HDMI_InfoFrameType_e	定义 HDMI 信息帧类型
MI_HDMI_AviInfoFrameVer_t	定义 AVI 信息帧结构体
MI_HDMI_AudInfoFrameVer_t	定义 AUDIO 信息帧结构体
MI_HDMI_SpdInfoFrame_t	定义 SPD 信息帧结构体
MI_HDMI_InfoFrameUnit_u	定义 HDMI 信息帧联合体
MI_HDMI_AnalogDrvCurrent_t	定义 HDMI 通道驱动电流结构体

注：本节已涵盖各重要的数据类型，部分未列出数据类型请参见 mi_hdmi_datatype.h

3.1. MI_HDMI_DeviceId_e¶

说明

定义 HDMI 接口号。

定义

typedef enum

{

    E_MI_HDMI_ID_0 = 0,

    E_MI_HDMI_ID_MAX

} MI_HDMI_DeviceId_e;

成员

表3-2

成员名称描述

E_MI_HDMI_ID_0 HDMI 接口 0

3.2. MI_HDMI_InitParam_t¶

说明

定义 HDMI 初始化属性结构体。

定义

typedef struct MI_HDMI_InitParam_s

{

    MI_HDMI_EventCallBack pfnHdmiEventCallback;

    void *pCallBackArgs;

}MI_HDMI_InitParam_t;

成员

表3-3

成员名称 描述

pfnHdmiEventCallback 事件处理回调函数

pCallBackArgs 回调函数参数私有数据
相关数据类型及接口

MI_HDMI_Init

3.3. MI_HDMI_EventCallBack¶

说明

定义 HDMI 回调函数。

语法

typedef MI_S32 (*MI_HDMI_EventCallBack)    (MI_HDMI_DeviceId_e eHdmi, MI_HDMI_EventType_e event, void *pEventParam, void *pUsrParam);

成员

表3-4

成员名称 描述

MI_HDMI_EventType_e HDMI事件类型

pEventParam pUsrParam 事件私有数据

3.4. MI_HDMI_EventType_e¶

说明

定义 HDMI 事件通知类型。

定义

typedef enum

{

    E_MI_HDMI_EVENT_HOTPLUG = 0,

    E_MI_HDMI_EVENT_NO_PLUG,

    E_MI_HDMI_EVENT_MAX

} MI_HDMI_EventType_e;

成员

表3-5

成员名称 描述

E_MI_HDMI_EVENT_HOTPLUG HDMI Cable 连接事件

E_MI_HDMI_EVENT_NO_PLUG HDMI Cable 断开连接事件
相关数据类型及接口

MI_HDMI_Init

3.5. MI_HDMI_Attr_t¶

说明

定义 HDMI 属性结构体。

定义

typedef struct MI_HDMI_Attr_s

{
    MI_BOOL               bConnect;

    MI_HDMI_VideoAttr_t stVideoAttr;

    MI_HDMI_AudioAttr_t stAudioAttr;

    MI_HDMI_EnInfoFrame_t stEnInfoFrame;

} MI_HDMI_Attr_t;

typedef struct MI_HDMI_VideoAttr_s

{

    MI_BOOL bEnableVideo;

    MI_HDMI_TimingType_e eTimingType;

    MI_HDMI_OutputMode_e eOutputMode;

    MI_HDMI_ColorType_e eColorType;

    MI_HDMI_ColorType_e eInColorType;

    MI_HDMI_DeepColor_e eDeepColorMode;

    MI_HDMI_UserTiming_t stUserTiming;

} MI_HDMI_VideoAttr_t;

typedef struct MI_HDMI_AudioAttr_s

{

    MI_BOOL bEnableAudio;

    MI_BOOL bIsMultiChannel;

    MI_HDMI_SampleRate_e eSampleRate;

    MI_HDMI_BitDepth_e eBitDepth;

    MI_HDMI_AudioCodeType_e eCodeType;

} MI_HDMI_AudioAttr_t;

typedef struct MI_HDMI_EnInfoFrame_s

{

    MI_BOOL bEnableAviInfoFrame;

    MI_BOOL bEnableAudInfoFrame;

    MI_BOOL bEnableSpdInfoFrame;

} MI_HDMI_EnInfoFrame_t;

成员

表3-6

成员名称	描述
bEnableVideo	是否输出视频
eTimingType	视频制式，此参数需要与视频输出配置的制式保持一致
eOutputMode	HDMI 输出视频模式
eColorType	HDMI 输出颜色类型
eInColorType	HDMI 输入颜色类型
eDeepColorMode	DeepColor 输出模式。默认为 MI_HDMI_DEEP_COLOR_24BIT 不支持。 MI_HDMI_DEEP_COLOR_30BIT 和MI_HDMI_DEEP_COLOR_36BIT。 MI_HDMI_DEEP_COLOR_48BIT
stUserTiming	自定义分辨率如宽/高/帧率，须与disp timing保持一致
bEnableAudio	是否使能音频
bIsMultiChannel	多声道数 0：2声道； 1：8 声道。/目前不支持
eSampleRate	音频采样率，此参数需要与 AO 的配置保持一致
eBitDepth	音频位宽，默认为 16，此参数需要与 AO 的配置保持一致
bEnableAviInfoFrame	是否使能 AVI InfoFrame 建议使能
bEnableAudInfoFrame	是否使能 AUDIO InfoFrame 建议使能
bEnableSpdInfoFrame	是否使能 SPD InfoFrame

注意事项
- 用户可以根据建议值设置 HDMI 属性
相关数据类型及接口

MI_HDMI_SetAttr

3.6. MI_HDMI_TimingType_e¶

说明

定义 HDMI 视频制式类型。

定义

typedef enum
{
    E_MI_HDMI_TIMING_480_60I         = 0,
    E_MI_HDMI_TIMING_480_60P         = 1,
    E_MI_HDMI_TIMING_576_50I         = 2,
    E_MI_HDMI_TIMING_576_50P         = 3,
    E_MI_HDMI_TIMING_720_50P         = 4,
    E_MI_HDMI_TIMING_720_60P         = 5,
    E_MI_HDMI_TIMING_1080_50I        = 6,
    E_MI_HDMI_TIMING_1080_50P        = 7,
    E_MI_HDMI_TIMING_1080_60I        = 8,
    E_MI_HDMI_TIMING_1080_60P        = 9,
    E_MI_HDMI_TIMING_1080_30P        = 10,
    E_MI_HDMI_TIMING_1080_25P        = 11,
    E_MI_HDMI_TIMING_1080_24P        = 12,
    E_MI_HDMI_TIMING_4K2K_30P        = 13,
    E_MI_HDMI_TIMING_1440_50P        = 14,
    E_MI_HDMI_TIMING_1440_60P        = 15,
    E_MI_HDMI_TIMING_1440_24P        = 16,
    E_MI_HDMI_TIMING_1440_30P        = 17,
    E_MI_HDMI_TIMING_1470_50P        = 18,
    E_MI_HDMI_TIMING_1470_60P        = 19,
    E_MI_HDMI_TIMING_1470_24P        = 20,
    E_MI_HDMI_TIMING_1470_30P        = 21,
    E_MI_HDMI_TIMING_1920x2205_24P   = 22,
    E_MI_HDMI_TIMING_1920x2205_30P   = 23,
    E_MI_HDMI_TIMING_4K2K_25P        = 24,
    E_MI_HDMI_TIMING_4K1K_60P        = 25,
    E_MI_HDMI_TIMING_4K2K_60P        = 26,
    E_MI_HDMI_TIMING_4K2K_24P        = 27,
    E_MI_HDMI_TIMING_4K2K_50P        = 28,
    E_MI_HDMI_TIMING_2205_24P        = 29,
    E_MI_HDMI_TIMING_4K1K_120P       = 30,
    E_MI_HDMI_TIMING_4096x2160_24P   = 31,
    E_MI_HDMI_TIMING_4096x2160_25P   = 32,
    E_MI_HDMI_TIMING_4096x2160_30P   = 33,
    E_MI_HDMI_TIMING_4096x2160_50P   = 34,
    E_MI_HDMI_TIMING_4096x2160_60P   = 35,
    E_MI_HDMI_TIMING_1024x768_60P    = 36,
    E_MI_HDMI_TIMING_1280x1024_60P   = 37,
    E_MI_HDMI_TIMING_1440x900_60P    = 38,
    E_MI_HDMI_TIMING_1600x1200_60P   = 39,
    E_MI_HDMI_TIMING_1280x800_60P    = 40,
    E_MI_HDMI_TIMING_1366x768_60P    = 41,
    E_MI_HDMI_TIMING_1680x1050_60P   = 42,
    E_MI_HDMI_TIMING_1920x1080_5994P = 43,
    E_MI_HDMI_TIMING_1920x1080_2997P = 44,
    E_MI_HDMI_TIMING_1280x720_5994P  = 45,
    E_MI_HDMI_TIMING_1280x720_2997P  = 46,
    E_MI_HDMI_TIMING_3840x2160_2997P = 47,
    E_MI_HDMI_TIMING_800x600_60P     = 48,
    E_MI_HDMI_TIMING_1280x720_24P    = 49,
    E_MI_HDMI_TIMING_1280x720_25P    = 50,
    E_MI_HDMI_TIMING_1280x720_30P    = 51,
    E_MI_HDMI_TIMING_1920x1080_2398P = 52,
    E_MI_HDMI_TIMING_640x480_60P     = 53,
    E_MI_HDMI_TIMING_848x480_60P     = 54,
    E_MI_HDMI_TIMING_1280x768_60P    = 55,
    E_MI_HDMI_TIMING_1280x960_60P    = 56,
    E_MI_HDMI_TIMING_1360x768_60P    = 57,
    E_MI_HDMI_TIMING_1400x1050_60P   = 58,
    E_MI_HDMI_TIMING_1600x900_60P    = 59,
    E_MI_HDMI_TIMING_1920x1200_60P   = 60,
    E_MI_HDMI_TIMING_1920x1440_60P   = 61,
    E_MI_HDMI_TIMING_2560x1600_60P   = 62,
    E_MI_HDMI_TIMING_USER            = 63,
    E_MI_HDMI_TIMING_MAX,
} MI_HDMI_TimingType_e;

注意事项
- 需要根据视频输出的制式设置相应的 HDMI 的制式。
- 当App在设置timing的时候，需要匹配DISP模块的timing，HDMI的timing需和DISP模块的timing保持一致。
相关数据类型及接口

MI_HDMI_SetAttr

3.7. MI_HDMI_OutputMode_e¶

说明

定义 HDMI 输出模式类型

定义

typedef enum

{

    E_MI_HDMI_OUTPUT_MODE_HDMI = 0,

    E_MI_HDMI_OUTPUT_MODE_HDMI_HDCP,

    E_MI_HDMI_OUTPUT_MODE_DVI,

    E_MI_HDMI_OUTPUT_MODE_DVI_HDCP,

    E_MI_HDMI_OUTPUT_MODE_AUTO,

    E_MI_HDMI_OUTPUT_MODE_MAX,

} MI_HDMI_OutputMode_e;

成员

表3-7

成员名称	描述
E_MI_HDMI_OUTPUT_MODE_HDMI	HDMI 输出模式
E_MI_HDMI_OUTPUT_MODE_HDMI_HDCP	HDMI + HDCP 输出模式
E_MI_HDMI_OUTPUT_MODE_DVI	DVI 输出模式
E_MI_HDMI_OUTPUT_MODE_DVI_HDCP	DVI + HDCP 输出模式
E_MI_HDMI_OUTPUT_MODE_AUTO	自动模式，根据EDID自动选择

相关数据类型及接口

MI_HDMI_SetAttr

3.8. MI_HDMI_ColorType_e¶

说明

定义 HDMI 颜色空间类型。

定义

typedef enum

{

    E_MI_HDMI_COLOR_TYPE_RGB444 = 0,

    E_MI_HDMI_COLOR_TYPE_YCBCR422,

    E_MI_HDMI_COLOR_TYPE_YCBCR444,

    E_MI_HDMI_COLOR_TYPE_YCBCR420,

    E_MI_HDMI_COLOR_TYPE_AUTO,

    E_MI_HDMI_COLOR_TYPE_MAX

} MI_HDMI_ColorType_e;

成员

表3-8

成员名称	描述
E_MI_HDMI_COLOR_TYPE_RGB444	RGB444 输出模式
E_MI_HDMI_COLOR_TYPE_YCBCR422	YCBCR422 输出模式
E_MI_HDMI_COLOR_TYPE_YCBCR444	YCBCR444 输出模式
E_MI_HDMI_COLOR_TYPE_YCBCR420	YCBCR420 输出模式
E_MI_HDMI_COLOR_TYPE_AUTO	自动模式，根据EDID自动选择

相关数据类型及接口

MI_HDMI_SetAttr

3.9. MI_HDMI_DeepColor_e¶

说明

定义 HDMI 深色模式类型。

定义

typedef enum

{

    E_MI_HDMI_DEEP_COLOR_24BIT = 0x00,

    E_MI_HDMI_DEEP_COLOR_30BIT,

    E_MI_HDMI_DEEP_COLOR_36BIT,

    E_MI_HDMI_DEEP_COLOR_48BIT,

    E_MI_HDMI_DEEP_COLOR_MAX,

} MI_HDMI_DeepColor_e;

成员

表3-9

成员名称	描述
E_MI_HDMI_DEEP_COLOR_24BIT	HDMI Deep Color 24bit 模式
E_MI_HDMI_DEEP_COLOR_30BIT	HDMI Deep Color 30bit 模式
E_MI_HDMI_DEEP_COLOR_36BIT	HDMI Deep Color 36bit 模式
E_MI_HDMI_DEEP_COLOR_48BIT	HDMI Deep Color 48bit 模式

相关数据类型及接口

MI_HDMI_SetAttr

3.10. MI_HDMI_SampleRate_e¶

说明

定义 HDMI 音频输出采样率类型。

定义

typedef enum

{

    E_MI_HDMI_AUDIO_SAMPLERATE_UNKNOWN = 0,

    E_MI_HDMI_AUDIO_SAMPLERATE_32K = 1,

    E_MI_HDMI_AUDIO_SAMPLERATE_44K = 2,

    E_MI_HDMI_AUDIO_SAMPLERATE_48K = 3,

    E_MI_HDMI_AUDIO_SAMPLERATE_88K = 4,

    E_MI_HDMI_AUDIO_SAMPLERATE_96K = 5,

    E_MI_HDMI_AUDIO_SAMPLERATE_176K = 6,

    E_MI_HDMI_AUDIO_SAMPLERATE_192K = 7,

    E_MI_HDMI_AUDIO_SAMPLERATE_MAX,

} MI_HDMI_SampleRate_e;

注意事项
- 当App在设置采样率的时候，需要匹配Audio模块的采样率，HDMI的采样率需和Audio模块的采样率保持一致。
相关数据类型及接口

MI_HDMI_SetAttr

3.11. MI_HDMI_BitDepth_e¶

说明

定义 HDMI 音频输出采样位宽类型。

定义

typedef enum

{

    E_MI_HDMI_BIT_DEPTH_8 = 8,

    E_MI_HDMI_BIT_DEPTH_16 = 16,

    E_MI_HDMI_BIT_DEPTH_18 = 18,

    E_MI_HDMI_BIT_DEPTH_20 = 20,

    E_MI_HDMI_BIT_DEPTH_24 = 24,

    E_MI_HDMI_BIT_DEPTH_32 = 32,

    E_MI_HDMI_BIT_DEPTH_MAX

}MI_HDMI_BitDepth_e;

相关数据类型及接口

MI_HDMI_SetAttr

3.12. MI_HDMI_SinkInfo_t¶

说明

定义 HDMI Sink 端能力级结构体。

定义

typedef struct MI_HDMI_Sink_Info_s
{
    MI_BOOL bConnected;
    MI_BOOL bSupportHdmi;
    MI_HDMI_TimingType_e eNativeTimingType;
    MI_BOOL abVideoFmtSupported[E_MI_HDMI_TIMING_MAX];
    MI_BOOL bSupportYCbCr444;
    MI_BOOL bSupportYCbCr422;
    MI_BOOL bSupportYCbCr;
    MI_BOOL bSupportxvYcc601;
    MI_BOOL bSupportxvYcc709;
    MI_U8 u8MdBit;
    MI_BOOL abAudioFmtSupported[MI_HDMI_MAX_ACAP_CNT];
    MI_U32 au32AudioSampleRateSupported[MI_HDMI_MAX_AUDIO_SAMPLE_RATE_CNT];
    MI_U32 u32MaxPcmChannels;
    MI_U8 u8Speaker;
    MI_U8 au8IdManufactureName[4];
    MI_U32 u32IdProductCode;
    MI_U32 u32IdSerialNumber;
    MI_U32 u32WeekOfManufacture;
    MI_U32 u32YearOfManufacture;
    MI_U8 u8Version;
    MI_U8 u8Revision;
    MI_U8 u8EdidExternBlockNum;
    MI_U8 au8IeeRegId[3];//IEEE registeration identifier
    MI_U8 u8PhyAddr_A;
    MI_U8 u8PhyAddr_B;
    MI_U8 u8PhyAddr_C;
    MI_U8 u8PhyAddr_D;
    MI_BOOL bSupportDviDual;
    MI_BOOL bSupportDeepColorYcbcr444;
    MI_BOOL bSupportDeepColor30Bit;
    MI_BOOL bSupportDeepColor36Bit;
    MI_BOOL bSupportDeepColor48Bit;
    MI_BOOL bSupportAi;
    MI_U32 u8MaxTmdsClock;
    MI_BOOL bILatencyFieldsPresent;
    MI_BOOL bLatencyFieldsPresent;
    MI_BOOL bHdmiVideoPresent;
    MI_U8 u8VideoLatency;
    MI_U8 u8AudioLatency;
    MI_U8 u8InterlacedVideoLatency;
    MI_U8 u8InterlacedAudioLatency;
} MI_HDMI_SinkInfo_t;

成员

表3-10

成员名称	描述
bConnected	设备是否连接
bSupportHdmi	设备是否支持 HDMI，如果不支持，则为 DVI 设备
eNativeTimingType	显示设备物理分辨率。
abVideoFmtSupported	视频能力集。 1：支持这种显示格式； 0：不支持。
bSupportYCbCr	是否支持 YCBCR 显示。 1：支持 YCBCR 显示； 0：只支持 RGB 显示。
bSupportxvYCC601	是否支持 xvYCC601 颜色格式
bSupportxvYCC709	是否支持 xvYCC709 颜色格式
u8MdBit	xvYCC601 支持的传输 profile: 1:P0; 2:P1; 4:P2
abAudioFmtSupported	音频能力集，请参考 EIA-CEA-861-D 表 37 1：支持这种显示格式； 0：不支持。
u32AudioSampleRateSupported	音频采样率能力集，0 为非法值，其他为支持的音频采样率。
u32MaxPcmChannels	音频最大的 PCM 通道数。
u8Speaker	扬声器位置，请参考 EIA-CEA-861-D 中SpeakerDATABlock 的定义。
u8IDManufactureName	设备厂商标识。
u32IDProductCode	设备 ID
u32IDSerialNumber	设备序列号
u32WeekOfManufacture	设备生产日期(周)
u32YearOfManufacture	设备生产日期(年)
u8Version	设备版本号
u8Revision	设备子版本号
au8EDIDExternBlockNum	EDID 扩展块数目
au8IEERegId	24-bit IEEE Registration Identifier (0x000C03)。
u8PhyAddr_A	CEC 物理地址 A
u8PhyAddr_B	CEC 物理地址 B
u8PhyAddr_C	CEC 物理地址 C
u8PhyAddr_D	CEC 物理地址 D
bSupportDVIDual	是否支持 DVI dual-link 操作。
bSupportDeepColorYCBCR444	是否支持 YCBCR 4:4:4 Deep Color 模式。
bSupportDeepColor36Bit	是否支持 Deep Color 36bit模式
bSupportDeepColor48Bit	是否支持 Deep Color 48bit模式
bSupportAI	是否支持 Supports_AI 模式
u8MaxTMDSClock	最大 TMDS 时钟
bLatencyFieldsPresent	延时标志位
bHDMIVideoPresent	Video_Latency 和 Audio_Latency fields 是否存在。
u8VideoLatency	视频延时
u8AudioLatency	音频延时
u8InterlacedVideoLatency	隔行视频模式下的视频延时
u8InterlacedAudioLatency	隔行视频模式下的音频延时

相关数据类型及接口

MI_HDMI_GetSinkInfo

3.13. MI_HDMI_Edid_t¶

说明

定义 HDMI EDID 信息结构体

定义

typedef struct MI_HDMI_Edid_s

{

    MI_BOOL bEdidValid;

    MI_U32 u32Edidlength;

    MI_U8 au8Edid[512];

} MI_HDMI_Edid_t;

成员

表3-11

成员名称 描述

bEdidValid EDID 信息是否有效

u32Edidlength EDID 信息数据长度,一般为256 Byte

au8Edid EDID 原始数据缓冲区
相关数据类型及接口

MI_HDMI_ForceGetEdid

3.14. MI_HDMI_InfoFrameType_e¶

说明

定义 HDMI 信息帧类型。

定义

typedef enum

{

    E_MI_HDMI_INFOFRAME_TYPE_AVI = 0,

    E_MI_HDMI_INFOFRAME_TYPE_SPD,

    E_MI_HDMI_INFOFRAME_TYPE_AUDIO,

    E_MI_HDMI_INFOFRAME_TYPE_MAX

} MI_HDMI_InfoFrameType_e;

成员

表3-12

成员名称描述

E_MI_HDMI_INFOFRAME_TYPE_AVI AVI 信息帧类型

E_MI_HDMI_INFOFRAME_TYPE_SPD SPD 信息帧类型

E_MI_HDMI_INFOFRAME_TYPE_AUDIO AUDIO 信息帧类型
相关数据类型及接口

MI_HDMI_DeInit

MI_HDMI_SetInfoFrame

3.15. MI_HDMI_AviInfoFrameVer_t¶

说明

定义 AVI 信息帧结构体。

定义

typedef struct MI_HDMIAviInforFrameVer_s

{

    MI_BOOL bEnableAfdOverWrite;

    MI_U8 A0Value;

    MI_HDMI_ColorType_e eColorType;

    MI_HDMI_Colorimetry_e eColorimetry;

    MI_HDMI_ExtColorimetry_e eExtColorimetry;

    MI_HDMI_YccQuantRange_e eYccQuantRange;

    MI_HDMI_TimingType_e eTimingType; //trans to MS_VIDEO_TIMING in impl

    MI_HDMI_VideoAfdRatio_e eAfdRatio;

    MI_HDMI_ScanInfo_e eScanInfo;

    MI_HDMI_AspectRatio_e eAspectRatio;

} MI_HDMI_AviInfoFrameVer_t;

成员

表3-13

成员名称	描述
eColorType	颜色空间类型
eScanInfo	扫描信息枚举变量
eAspectRatio	幅形比枚举变量
eExtColorimetry	扩展色彩空间矩阵
eTimingType	视频格式类型
eYccQuantRange	YCC 色彩空间范围

注意事项
- 各成员变量的枚举成员详见 mi_hdmi_datatype.h 文件。
相关数据类型及接口

MI_HDMI_SetInfoFrame

MI_HDMI_GetInfoFrame

3.16. MI_HDMI_AudInfoFrameVer_t¶

说明

定义 AUDIO 信息帧结构体。

定义

typedef struct MI_HDMI_AudInfoFrameVer_s

{

    MI_U32 u32ChannelCount;

    MI_HDMI_AudioCodeType_e eAudioCodeType;

    MI_HDMI_SampleRate_e eSampleRate;

} MI_HDMI_AudInfoFrameVer_t;

成员

表3-14

成员名称	描述
u32ChannelCount	通道个数。
eAudioCodeType	音频数据编码类型。
eSampleRate	采样频率。推荐设 0 0：表由码流头决定。 1：32kHz 2：44.1 kHz 3：48 kHz 4：88.2 kHz 5：96 kHz 6：176.4 kHz 7：192 kHz

相关数据类型及接口

MI_HDMI_SetInfoFrame

MI_HDMI_GetInfoFrame

3.17. MI_HDMI_SpdInfoFrame_t¶

说明

定义 SPD 信息帧结构体。

定义

typedef struct MI_HDMI_SpdInfoFrame_s

{

    MI_U8 au8VendorName[8];

    MI_U8 au8ProductDescription[16];

} MI_HDMI_SpdInfoFrame_t;

成员

表3-15

成员名称 描述

au8VendorName[8] 卖方名称

au8ProductDescription[16] 产品描述符
相关数据类型及接口

MI_HDMI_SetInfoFrame

MI_HDMI_GetInfoFrame

3.18. MI_HDMI_InfoFrameUnit_u¶

说明

定义 HDMI 信息帧联合体。

定义

typedef union

{

    MI_HDMI_AviInfoFrameVer_t stAviInfoFrame;

    MI_HDMI_AudInfoFrameVer_t stAudInfoFrame;

    MI_HDMI_SpdInfoFrame_t stSpdInfoFrame;

} MI_HDMI_InfoFrameUnit_u;

成员

表3-16

成员名称描述

stAviInfoFrame AVI 信息帧

stAudInfoFrame AUD 信息帧

stSpdInfoFrame SPD 信息帧
相关数据类型及接口

MI_HDMI_SetInfoFrame

MI_HDMI_GetInfoFrame

3.19. MI_HDMI_AnalogDrvCurrent_t¶

说明

定义 HDMI 通道驱动电流结构体。

定义

typedef struct MI_HDMI_AnalogDrvCurrent_s

{

    MI_U8 u8DrvCurTap1Ch0;

    MI_U8 u8DrvCurTap1Ch1;

    MI_U8 u8DrvCurTap1Ch2;

    MI_U8 u8DrvCurTap1Ch3;

    MI_U8 u8DrvCurTap2Ch0;

    MI_U8 u8DrvCurTap2Ch1;

    MI_U8 u8DrvCurTap2Ch2;

    MI_U8 u8DrvCurTap2Ch3;

    MI_U8 u8DrvCurPdRtermCh;

    MI_U8 u8DrvCurPdLdoPreDrvCh;

    MI_U8 u8DrvCurPdLdoMuxCh;

} MI_HDMI_AnalogDrvCurrent_t;

成员

表3-17

成员名称	描述
u8DrvCurTap1Ch0	Tap1 通道0驱动电流配置
u8DrvCurTap1Ch1	Tap1 通道1驱动电流配置
u8DrvCurTap1Ch2	Tap1 通道2驱动电流配置
u8DrvCurTap1Ch3	Tap1 通道3驱动电流配置
u8DrvCurTap2Ch0	Tap2 通道0驱动电流配置
u8DrvCurTap2Ch1	Tap2 通道1驱动电流配置
u8DrvCurTap2Ch2	Tap2 通道2驱动电流配置
u8DrvCurTap2Ch3	Tap2 通道3驱动电流配置
u8DrvCurPdRtermCh	50ohm 阻抗匹配，关掉信号质量会变差，默认开启
u8DrvCurPdLdoPreDrvCh	PreDriver LDO 电源，关掉后会没有信号，默认开启
u8DrvCurPdLdoMuxCh	Mux LDO 电源，关掉后会没有信号，默认开启

相关数据类型及接口

MI_HDMI_SetAnalogDrvCurrent

4. 错误码¶

表4-1 HDMI API 错误码

错误代码	宏定义	描述
0xA00B1003	MI_ERR_HDMI_INVALID_PARAM	非法参数
0xA00B2001	MI_ERR_HDMI_INVALID_DEVID	无效设备ID
0xA00B101F	MI_ERR_HDMI_DRV_FAILED	HDMI驱动返回失败
0xA00B2015	MI_ERR_HDMI_NOT_INIT	HDMI 未初始化
0xA00B2008	MI_ERR_HDMI_NOT_SUPPORT	不支持操作
0xA00B11E0	MI_ERR_HDMI_UNSUPPORT_TIMING	不支持输出timing
0xA00B11E1	MI_ERR_HDMI_UNSUPPORT_COLORTYPE	不支持颜色类型
0xA00B11E4	MI_ERR_HDMI_UNSUPPORT_ACODETYPE	不支持的音频编码类型
0xA00B11E5	MI_ERR_HDMI_UNSUPPORT_AFREQ	不支持的音频频率
0xA00B11E6	MI_ERR_HDMI_EDID_HEADER_ERR	EDID头信息解析失败
0xA00B11E7	MI_ERR_HDMI_EDID_DATA_ERR	EDID数据错误
0xA00B11E8	MI_ERR_HDMI_EDID_PRASE_ERR	EDID解析错误

5. PROCFS介绍¶

5.1. cat¶

调试信息

# cat /proc/mi_modules/mi_hdmi/mi_hdmi0

        --------------------------------------- HDMI0 Dev Info -------------------------------------
Hdmi Module swVerion = 0x210

InitFlag bHdmiTxRuning PowerOnOff bSignalOnOff    IsbAvMute  bAvOnOff
    Init          Open         On         On       UnMute       Off

EnableVideo   TimingType OutputMode InColor OutColor  DeepColorMode
     Enable      4k2k@30       HDMI  RGB444   RGB444          24Bit

EnableAudio IsMultiChannel BitDepth CodeType  SampleRate
    Disable             No    16Bit      PCM         48K

   bEnableAviInfoFrame    bEnableAudInfoFrame    bEnableSpdInfoFrame
                 true                   true                   true

调试信息分析

记录当前HDMI的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

参数说明

参数		描述
device info	swVerion	HDMI模块软件版本号
	InitFlag	HDMI模块是否初始化 Init：已初始化 UnInit：未初始化
	bHdmiTxRuning	HDMI TX是否运行 Open：已打开 Close：已关闭
	PowerOnOff	HDMI电源是否开启 On：开启 Off：关闭
	bSignalOnOff	HDMI信号是否输出 On：输出 Off：关闭
	IsbAvMute	音视频是否处于MUTE状态 UnMute：未被MUTE Mute：被MUTE
	bAvOnOff	AV输出开关 On：开启 Off：关闭
	EnableVideo	是否使能视频 Enable：已使能 Disable：未使能
	TimingType	当前HDMI的输出分辨率，显示为分辨率描述字符串，如 4k2k@30
	OutputMode	HDMI输出模式 HDMI：HDMI模式 DVI：DVI模式 HDMI_HDCP / DVI_HDCP：HDCP模式 AUTO：自动模式
	InColor	HDMI输入颜色空间，如 RGB444 / YUV422 / YUV444 / YUV420 / AUTO
	OutColor	HDMI输出颜色空间，如 RGB444 / YUV422 / YUV444 / YUV420 / AUTO
	DeepColorMode	色彩位深 24Bit：对应 E_MI_HDMI_DEEP_COLOR_24BIT 30Bit：对应 E_MI_HDMI_DEEP_COLOR_30BIT 36Bit：对应 E_MI_HDMI_DEEP_COLOR_36BIT 48Bit：对应 E_MI_HDMI_DEEP_COLOR_48BIT
	EnableAudio	是否使能音频 Enable：已使能 Disable：未使能
	IsMultiChannel	是否多通道 No：2声道 Yes：8声道
audio info	BitDepth	音频采样位深，如 8Bit / 16Bit / 18Bit / 20Bit / 24Bit / 32Bit
	CodeType	音频输出的压缩格式 PCM：PCM NON_PCM：非PCM
	SampleRate	音频输出采样率，如 32K / 44K / 48K / 88K / 96K / 176K / 192K
infoframe	bEnableAviInfoFrame	是否使能AVI InfoFrame true：使能 false：未使能
	bEnableAudInfoFrame	是否使能AUDIO InfoFrame true：使能 false：未使能
	bEnableSpdInfoFrame	是否使能SPD InfoFrame true：使能 false：未使能

参数名称	描述	输入/输出
eHdmi	HDMI 接口号。取值范围：0	输入
pstSinkInfo	HDMI Sink 端能力级结构体指针	输出

成员名称	描述
pfnHdmiEventCallback	事件处理回调函数
pCallBackArgs	回调函数参数私有数据

成员名称	描述
MI_HDMI_EventType_e	HDMI事件类型
pEventParam pUsrParam	事件私有数据

成员名称	描述
E_MI_HDMI_EVENT_HOTPLUG	HDMI Cable 连接事件
E_MI_HDMI_EVENT_NO_PLUG	HDMI Cable 断开连接事件

成员名称	描述
bEdidValid	EDID 信息是否有效
u32Edidlength	EDID 信息数据长度,一般为256 Byte
au8Edid	EDID 原始数据缓冲区

成员名称	描述
E_MI_HDMI_INFOFRAME_TYPE_AVI	AVI 信息帧类型
E_MI_HDMI_INFOFRAME_TYPE_SPD	SPD 信息帧类型
E_MI_HDMI_INFOFRAME_TYPE_AUDIO	AUDIO 信息帧类型

成员名称	描述
au8VendorName[8]	卖方名称
au8ProductDescription[16]	产品描述符

成员名称	描述
stAviInfoFrame	AVI 信息帧
stAudInfoFrame	AUD 信息帧
stSpdInfoFrame	SPD 信息帧
