ADCLP使用参考¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/06/2024
1.1	完善硬件功能和FAQ描述	04/14/2025
1.2	增加IIO接口说明，更新头文件函数说明	09/02/2025

1. 概述¶

逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。

2. 关键字说明¶

ADCLP

Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
ADCMP

Analog-to-digital converter Medium Precision，中精度(12bit)模数转换器
upper/lower bound

ADCLP可设置外部输入电压数字量的上下限，超出范围则触发中断
基准电压

用于模数转换计算时使用的参考电压，也是最大量程，若基准电压设定为1.8v，当外部输入电压>=1.8v时，数字量达到最大值1023

3. 功能描述¶

3.1. 硬件功能说明¶

SAR ADCLP共计5个Channel可支持外部输入电压的模数转换
采样精度为10bit，因此获取到的寄存器数值范围在0~0x3ff之间
支持两个档位的基准电压(即满量程)切换，分别为1.8V和1.0V
支持外部输入电压的阈值设定
采样频率 = 12Mhz / 104 = 115384hz（相当于硬件上每点的采样间隔为8667ns）

3.2. 计算说明¶

SAR ADCLP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，

计算公式：电压 = （寄存器数值 / 满量程）* 基准电压

即如果读到的数值是0x1D2，可得电压为0x1D2/0x3FF *1.8=0.82v左右

4. 硬件连接介绍¶

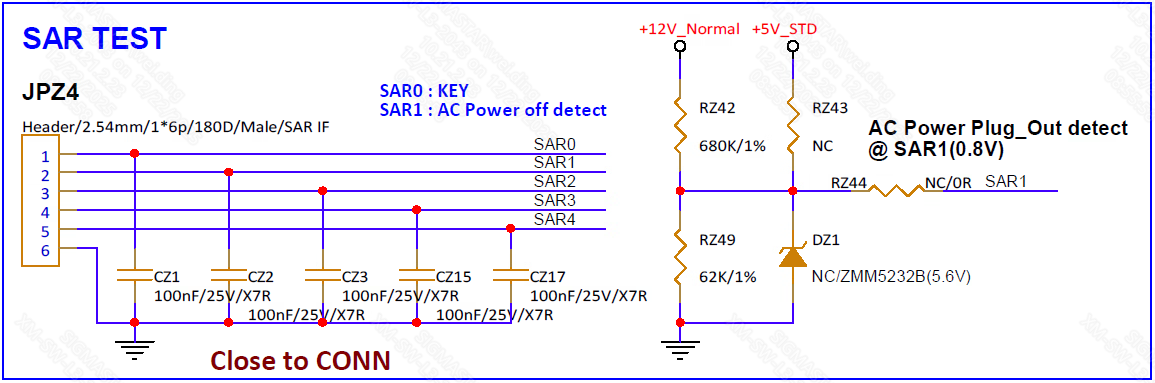

如下图，可将外部电压接入引脚PAD_SAR_GPIO0~PAD_SAR_GPIO4

5. Uboot用法介绍¶

5.1. Uboot Config配置¶

查看Kconfig可以看到支持ADCLP需要配置CONFIG_SGS_ADCLP、CONFIG_ADC、CONFIG_CMD_ADC，其中开启CONFIG_CMD_ADC需要先配置CONFIG_DM_REGULATOR

CONFIG_SGS_ADCLP=y
CONFIG_ADC=y
CONFIG_DM_REGULATOR=y
CONFIG_CMD_ADC=y

5.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp: adclp {
    compatible = "sgs,adclp";
    reg = <0x1F002800 0x200>;
    chan-num = <5>;
    ref-voltage = <1800>;
    status = "okay";
};

SAR ADCLP DTS配置说明：

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sgs,adclp"	禁止修改
reg	设定寄存器bank地址	<0x1F002800 0x200>	禁止修改
chan-num	设定支持的通道数量	5	禁止修改
ref-voltage	设定基准电压档位	以mv为单位，可选1800和1000	可根据需要修改
status	选择是否使能驱动	"okay" or "disable"	可根据需要修改

5.3. Uboot cmd参数说明及使用实例¶

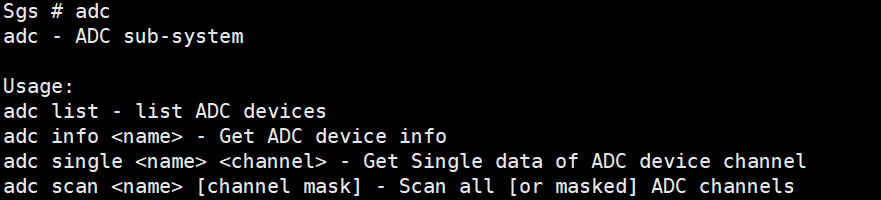

命令行输入adc:

①adc list → 可查看sar adclp是否有绑定

②adc info adclp → 可查看sar adclp支持的channel数量及data精度

如下图，目前支持的channel数量为5(注意区分mask为0x1f)，最大data值为0x3ff

③adc single adclp [channel] → 可查看具体某个channel的data

如下图，channel 0的数值为605

根据公式：电压 = （ data / 0x3ff）* 基准电压

此时电压为605 / 1023 * 1.8 V = 1.065V

④adc scan adclp [channel mask] → 可查看多个channel的data

adc scan adclp ：查看所有channel的data

adc scan adclp 0x3：查看channel 0和channel 1的data

5.4. 非DM Regulator框架下的使用方法¶

为了提供更高程度的定制化功能，adclp驱动可以选择不对接DM Regulator框架，直接通过API调用实现ADC采样的功能，仅需设定CONFIG和调用头文件里的API。

5.4.1. CONFIG配置¶

CONFIG_ADC=n
CONFIG_SGS_ADCLP=y

5.4.2. API说明¶

参考头文件drivers/sgs_common/include/drv_adclp.h

enum adclp_vdd_type
{
    ADCLP_VDD_CPU = 0,
    ADCLP_VDD_DLA,
    ADCLP_VDD_MIU,
    ADCLP_VDD_CORE,
    ADCLP_VDD_NODIE,
    ADCLP_VSS,
};

s32 drv_adclp_enable(u8 channel, u8 enable);
s32 drv_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type);
s32 drv_adclp_sample_data(u8 channel, u16 *data);

5.4.2.1. drv_adclp_enable¶

目的

使能指定通道的采样功能

语法

s32 drv_adclp_enable(u8 channel, u8 enable);

参数

参数名称描述

channel 采样通道

enable 使能与否
返回值

返回值描述

0 成功

EINVAL 失败

5.4.2.2. drv_adclp_vdd_data¶

目的

获取指定通道(仅持支持channel=8)的VDD采样结果

语法

s32 drv_adclp_vdd_data(u8 channel, u16 *data, enum adclp_vdd_type type);

参数

参数名称	描述
channel	采样通道(仅持支持channel=8)，内部直联，PIN脚无需外接负载
data	VDD_CPU、VDD_CORE等ADC采样结果
type	VDD_CPU、VDD_DLA、VDD_MIU、VDD_CORE

返回值

返回值描述

0 成功

EINVAL 失败

5.4.2.3. drv_adclp_sample_data¶

目的

获取指定通道的输入电压转换后的数字量

语法

s32 drv_adclp_sample_data(u8 channel, u16 *data)

参数

参数名称描述

channel 采样通道

data 采样数据
返回值

返回值描述

0 成功

EINVAL 失败

5.4.3. DEMO¶

#include <command.h>
#include <common.h>
#include <drv_adclp.h>

int do_adclp(struct cmd_tbl *cmdtp, int flag, int argc, char *const argv[])
{
    int   ret;
    char *cmd;
    u16 * data;
    u8    enable;
    u8    channel;

    cmd = argv[1];
    if (strcmp(cmd, "init") == 0)
    {
        if (argc != 4)
        {
            printf("adclp init [channel] [enable]\r\n");
            return CMD_RET_USAGE;
        }

        channel = (int)simple_strtoul(argv[2], NULL, 10);
        enable  = (int)simple_strtoul(argv[3], NULL, 10);

        ret = drv_adclp_enable(channel, enable);
        if (ret)
        {
            return CMD_RET_USAGE;
        }
    }
    else if (strcmp(cmd, "vdd") == 0)
    {
        if (argc != 3)
        {
            printf("adclp vdd [channel] \r\n");
            return CMD_RET_USAGE;
        }

        channel = (int)simple_strtoul(argv[2], NULL, 10);

        ret = drv_adclp_vdd_data(channel, data, ADCLP_VDD_CPU);
        if (ret)
        {
            return CMD_RET_USAGE;
        }
        printf("adclp channel[%d] data[%hu]\r\n", channel, *data);
    }
    else if (strcmp(cmd, "sample") == 0)
    {
        if (argc != 3)
        {
            printf("adclp sample [channel] \r\n");
            return CMD_RET_USAGE;
        }

        channel = (int)simple_strtoul(argv[2], NULL, 10);

        ret = drv_adclp_sample_data(channel, data);
        if (ret)
        {
            return CMD_RET_USAGE;
        }
        printf("adclp channel[%d] data[%d]\r\n", channel, *data);
    }
    else
    {
        printf("adclp command error\r\n");
        return CMD_RET_USAGE;
    }

    return 0;
}

static char adclp_help_text[] =
    "\n"
    "adclp init   [channel] [enable] \n"
    "adclp vdd    [channel]\n"
    "adclp sample [channel]\n";

U_BOOT_CMD(adclp, CONFIG_SYS_MAXARGS, 1, do_adclp, "adclp test", adclp_help_text);

6. Kernel用法介绍¶

6.1. Kernel Config配置¶

SAR ADCLP关联的驱动模块Config：

CONFIG_IIO

SAR ADCLP驱动enable需要选择如下配置：

Device Drivers --->

    [*] Sgs SoC platform drivers --->

        <*> Sgs ADCLP driver

6.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp0: adclp0@1f002800 {
    compatible = "sgs,adclp";
    interrupts=<GIC_SPI INT_IRQ_SAR_ADC_WAKEUP IRQ_TYPE_LEVEL_HIGH>;
    reg = <0x0 0x1F002800 0x200>;
    clocks = <&CLK_sar>;
    interrupt-enable;
    channel = <0>;
    scope = <0>;
    ref-voltage = <1800>;
    upper-bound = <0x3FF>;
    lower-bound = <0>;
    #io-channel-cells = <0>;
    status = "ok";
};

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sgs,adclp"	禁止修改
interrupts	设定中断		禁止修改
reg	设定寄存器bank地址	0x1F002800	禁止修改
clocks	设定时钟源	&CLK_sar	不需要更改
interrupt-enable	使能中断	bool类型，注释即disable	可根据需要修改
channel	设定通道	0~4	不需要更改
scope	设定作用域	作为测量外部输入电压的通道, scope都为0	可根据需要修改
ref-voltage	设定基准电压档位	以mv为单位，可选1800和1000	可根据需要修改
upper-bound	设定阈值上限电压	0~0x3FF，使能中断有效	可根据需要修改
lower-bound	设定阈值下限电压	0~0x3FF，使能中断有效	可根据需要修改
status	是否使能驱动	"ok" or "disable"	可根据需要修改

6.3. Padmux配置¶

SAR-ADCLP无需进行padmux的配置，原理图上的PIN脚会默认配置为ADC采样功能，但是padmux.dtsi中如果将SAR_GPIO引脚配置为GPIO MODE，那么ADC功能将失效

6.4. 模块使用介绍¶

6.4.1. SYSFS接口说明¶

进入SAR ADCLP采样的通道Channel 0
```
cd /sys/class/sgs/adclp0/
```

设定SAR ADCLP0的阈值(不设定阈值也不影响采样)

echo 800 400 > /sys/class/sgs/adclp0/threshold
(第一个参数800是阈值上限，第二个参数400是阈值下限，即adc code在400~800的阈值范围内判断为安全，超出范围会触发中断，可以参考kernel/drivers/sgs_common/adc/ut/lnx/adclp_lnx_ut.c中的写法，这里只起了参数设定的作用，中断callback需要程序实现，因此验证SYSFS接口也可不用设置此参数)

使能SAR ADCLP0
```
echo 1 > enable
```
获取SAR ADCLP0采样后的数字量
```
cat /sys/class/sgs/adclp0/value
```

6.4.2. IIO接口说明¶

进入ADCLP通道的IIO入口

cd /sys/bus/iio/devices/iio:adclp0  //通道0的入口
cd /sys/bus/iio/devices/iio:vdd-mux //VDD通道入口
cd /sys/bus/iio/devices/iio:tsensor //Tsensor通道入口

设定VDD或者Tsensor的类型(仅支持iio:vdd-mux和iio:tsensor)

echo N > in_voltage_phase //N为adclp_vdd_type或者adclp_tsensor_type

使能通道
```
echo 1 > in_voltage_en
```
获取该通道的adc code
```
cat in_voltage_raw
```
获取该通道的计算比例因子
```
in_voltage_scale
```

实际电压 = in_voltage_raw的值 * in_voltage_scale的值

6.4.3. Ioctl接口说明¶

头文件<drv_adclp.h>位于kernel/drivers/sgs_common/include目录下，

IOCTL_ADCLP_SET_BOUND

设定采样电压阈值
IOCTL_ADCLP_READ_VALUE

获取电压转换后的数字量

struct adclp_bound
{
    u16 upper_bound;
    u16 lower_bound;
};

#define ADCLP_IOC_MAXNR        1
#define ADCLP_IOC_MAGIC        'a'
#define IOCTL_ADCLP_SET_BOUND  _IO(ADCLP_IOC_MAGIC, 0)
#define IOCTL_ADCLP_READ_VALUE _IO(ADCLP_IOC_MAGIC, 1)

6.5. Sample Code¶

6.5.1 Ioctl¶

源码位于kernel/drivers/sgs_common/adc/ut/lnx/adclp_lnx_ut.c

#include <fcntl.h>
#include <stdio.h>
#include <errno.h>
#include <signal.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <limits.h>
#include <sys/stat.h>
#include <sys/ioctl.h>
#include <sys/types.h>
#include <drv_adclp.h>

void sample_warn(int num)
{
    printf("adclp data exceeding the threshold\n");
}

int get_parameter(u16 *para, const char *str)
{
    long  value  = 0;
    char *endptr = NULL;

    errno = 0;
    value = strtol(str, &endptr, 0);

    if (errno == ERANGE)
    {
        fprintf(stderr, "Error: parameter '%s' out of range [%ld, %ld]\n", str, LONG_MIN, LONG_MAX);
        return -ERANGE;
    }
    if (endptr == str)
    {
        fprintf(stderr, "Error: parameter '%s' not a valid number\n", str);
        return -EINVAL;
    }
    if (*endptr != '\0')
    {
        fprintf(stderr, "Warning: parameter '%s' contains extra characters '%s'\n", str, endptr);
    }

    if (value > UINT_MAX)
    {
        fprintf(stderr, "Error: value %ld greater than [%u]\n", value, UINT_MAX);
        return -EINVAL;
    }

    *para = (u16)value;

    return 0;
}

int main(int argc, char **argv)
{
    int                i;
    int                fd;
    int                ret;
    char               cmd;
    int                flags;
    u16                value;
    u16                channel;
    u16                upper_bd;
    u16                lower_bd;
    u16                chan_num;
    char               path[64];
    struct adclp_bound adclp_bd;

    if (argc < 2)
    {
        printf("format: adclp_lnx_ut once [channel] <upper> <lower>\n");
        printf("format: adclp_lnx_ut scan [chan num]\n");
        return -1;
    }

    if (!strcmp(argv[1], "once"))
    {
        if (argc == 3)
        {
            ret = get_parameter(&channel, argv[2]);
            if (ret < 0)
            {
                return ret;
            }
        }
        else if (argc == 5)
        {
            ret = get_parameter(&channel, argv[2]);
            if (ret < 0)
            {
                return ret;
            }

            ret = get_parameter(&upper_bd, argv[3]);
            if (ret < 0)
            {
                return ret;
            }
            adclp_bd.upper_bound = (u16)upper_bd;

            ret = get_parameter(&lower_bd, argv[4]);
            if (ret < 0)
            {
                return ret;
            }
            adclp_bd.lower_bound = (u16)lower_bd;
        }
        else
        {
            printf("format: adclp_lnx_ut once [channel] <upper> <lower>\n");
            return -1;
        }

        snprintf(path, sizeof(path), "/dev/adclp%u", channel);
        fd = open((const char *)(char *)path, O_RDWR);
        if (fd < 0)
        {
            printf("open device fail\n");
            return -1;
        }

        if (argc == 5)
        {
            ioctl(fd, IOCTL_ADCLP_SET_BOUND, &adclp_bd);
        }

        signal(SIGIO, sample_warn);

        fcntl(fd, F_SETOWN, getpid());
        flags = fcntl(fd, F_GETFL);
        fcntl(fd, F_SETFL, flags | FASYNC);

        while (1)
        {
            cmd = getchar();
            if (cmd == 'q' || cmd == 'Q')
            {
                break;
            }

            ioctl(fd, IOCTL_ADCLP_READ_VALUE, &value);
            printf("adclp%u data[%hu]\n", channel, value);
        }

        close(fd);
    }
    else if (!strcmp(argv[1], "scan"))
    {
        if (argc == 3)
        {
            ret = get_parameter(&chan_num, argv[2]);
            if (ret < 0)
            {
                return ret;
            }
        }
        else
        {
            printf("format: adclp_lnx_ut scan [chan num]\n");
            return -1;
        }

        for (i = 0; i < chan_num; i++)
        {
            snprintf(path, sizeof(path), "/dev/adclp%u", i);
            fd = open((const char *)(char *)path, O_RDWR);
            if (fd < 0)
            {
                printf("open device fail\n");
                continue;
            }

            ioctl(fd, IOCTL_ADCLP_READ_VALUE, &value);
            printf("adclp%u data[%hu]\n", i, value);
            close(fd);
        }
    }
    else
    {
        printf("format: adclp_lnx_ut once [channel] <upper> <lower>\n");
        printf("format: adclp_lnx_ut scan [chan num]\n");
        return -1;
    }

    return 0;
}

6.5.2 Kernel Mode¶

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/moduleparam.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <drv_adclp.h>

static adclp_cb_t cb_t[4];

int adclp_get_data2(u8 channel)
{
    u16 data;

    drv_adclp_sample_data(channel, &data);
    printk("%s adclp test chan[%d], data[%hu]\n", __func__, channel, data);

    return 0;
}

int adclp_get_data1(u8 channel)
{
    u16 data;

    drv_adclp_sample_data(channel, &data);
    printk("%s adclp test chan[%d], data[%hu]\n", __func__, channel, data);

    return 0;
}

static int __init adclp_test_init(void)
{
    int ret;

    cb_t[0] = adclp_get_data1;
    ret = drv_adclp_register_callback(0, cb_t[0]);
    if (ret)
    {
        printk("adclp ch0-0 register callback fail\n");
        return ret;
    }

    cb_t[1] = adclp_get_data2;
    ret = drv_adclp_register_callback(0, cb_t[1]);
    if (ret)
    {
        printk("adclp ch0-1 register callback fail\n");
        return ret;
    }

    cb_t[2] = adclp_get_data1;
    ret = drv_adclp_register_callback(1, cb_t[2]);
    if (ret)
    {
        printk("adclp ch1-0 register callback fail\n");
        return ret;
    }

    cb_t[3] = adclp_get_data2;
    ret = drv_adclp_register_callback(1, cb_t[3]);
    if (ret)
    {
        printk("adclp ch1-1 register callback fail\n");
        return ret;
    }

    ret = drv_adclp_set_bound(0, 800, 600);
    if (ret)
    {
        printk("adclp ch0 set bound fail\n");
        return ret;
    }

    ret = drv_adclp_set_bound(1, 1000, 600);
    if (ret)
    {
        printk("adclp ch1 set bound fail\n");
        return ret;
    }

    drv_adclp_enable(0, 1);
    drv_adclp_enable(1, 1);

    return 0;
}

static void __exit adclp_test_exit(void)
{
    drv_adclp_enable(0, 0);
    drv_adclp_enable(1, 0);

    drv_adclp_unregister_callback(0, cb_t[0]);
    drv_adclp_unregister_callback(0, cb_t[1]);
    drv_adclp_unregister_callback(1, cb_t[2]);
    drv_adclp_unregister_callback(1, cb_t[3]);
}

module_init(adclp_test_init);
module_exit(adclp_test_exit);

7. API参考¶

API可参考位于kernel/drivers/sgs_common/include目录下的头文件<drv_adclp.h>

enum adclp_vdd_type
{
    ADCLP_VDD_CPU = 0,
    ADCLP_VDD_DLA,
    ADCLP_VDD_MIU,
    ADCLP_VDD_CORE,
    ADCLP_VDD_NODIE,
    ADCLP_VSS,
};

enum adclp_tsensor_type
{
    ADCLP_TSNR_SAR = 0,
    ADCLP_TSNR_CPU,
    ADCLP_TSNR_DLA,
    ADCLP_TSNR_CORE,
};

typedef s32 (*adclp_cb_t)(u8 channel);

//该功能模块提供以下内核态接口：
s32 drv_adclp_enable(u8 channel, u8 enable);
s32 drv_adclp_set_bound(u8 channel, u16 upper_bound, u16 lower_bound);
s32 drv_adclp_vdd_data(enum adclp_vdd_type type, u16 *data);
s32 drv_adclp_tsensor_data(enum adclp_tsensor_type type, u16 *data);
s32 drv_adclp_sample_data(u8 channel, u16 *data);
s32 drv_adclp_register_callback(u8 channel, adclp_cb_t cb_t);
s32 drv_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t);

drv_adclp_enable

目的

使能指定通道的采样功能

语法

s32 drv_adclp_enable(u8 channel, u8 enable);

参数

参数名称描述

channel 采样通道

enable 使能与否
返回值

返回值描述

0 成功

-EINVAL 通道不支持

drv_adclp_set_bound

目的

设定指定通道的阈值

语法

s32 drv_adclp_set_bound(u8 channel, u16 upper_bound, u16 lower_bound)

参数

参数名称描述

channel 采样通道

upper_bound 阈值上限

lower_bound 阈值下限
返回值

返回值描述

0 成功

-EINVAL 通道不支持

drv_adclp_vdd_data

目的

获取不同VDD类型的的adc code，无需外接输入电压，adc code值取决于adclp_vdd_type传入的类型

语法

s32 drv_adclp_vdd_data(enum adclp_vdd_type type, u16 *data)

参数

参数名称描述

type VDD类型

data 获取采样结果的指针地址
返回值

返回值描述

0 设定成功

-EINVAL 通道不支持

drv_adclp_tsensor_data

目的

获取不同tsensor类型的的adc code，无需外接输入电压，adc code值取决于adclp_tsensor_type传入的类型

语法

s32 drv_adclp_tsensor_data(enum adclp_tsensor_type type, u16 *data)

参数

参数名称描述

type tsensor类型

data 获取采样结果的指针地址
返回值

返回值描述

0 设定成功

-EINVAL 通道不支持

drv_adclp_sample_data

目的

获取指定通道的外部输入电压数字量

语法

s32 drv_adclp_sample_data(u8 channel, u16 *data)

参数

参数名称描述

channel 采样通道

data 获取采样结果的指针地址
返回值

返回值描述

0 成功

-EINVAL 通道不支持

drv_adclp_register_callback

目的

注册指定通道的回调函数(同一通道支持注册多个回调函数)，当采样结果超出阈值后可在回调函数里作出相应的处理

语法

s32 drv_adclp_register_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 注册成功

-EINVAL 注册失败

drv_adclp_unregister_callback

目的

释放指定通道的回调函数和注册时申请的内存

语法

s32 drv_adclp_unregister_callback(u8 channel, adclp_cb_t cb_t)

参数

参数名称描述

channel 采样通道

cb_t 函数指针
返回值

返回值描述

0 取消注册成功

-EINVAL 取消注册失败

8. FAQ¶

Q1：SAR ADCLP接口不存在

检查DTS ADCLP节点的status是否为ok
检查kernel config是否配置，详见[6.1. Kernel Config配置]

Q2：外部输入电压变化，SAR ADCLP采样数据没有变化

当PIN脚处于GPIO MODE时，采样数据不会变化，可读取寄存器的数值判断PIN脚是否被切为GPIO MODE：

0x14 0x11 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，当value=0时，该通道PIN脚处于GPIO MODE，当value=1时，该通道PIN脚处于ADC MODE，比如BIT0=0时，通道0处于GPIO MODE，BIT1=1时，通道1处于ADC MODE

0x14 0x11 BIT8-BIT13:
BIT8~BIT13的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE，当value=0时，PIN脚切换为output，当value=1时，PIN脚切换为input

0x14 0x12 BIT0-BIT5:
BIT0~BIT5的每个BIT对应一个通道，前提条件是PIN脚已处于GPIO MODE并且设定为ouput，当value=0时，该通道PIN脚切换为低电平，当value=1时，该通道PIN脚切换为高电平

例如：riu_r 0x14 0x11
返回值：0x3F3F -> 全部通道为ADC MODE
返回值：0x3E3E -> 通道0为GPIO MODE，其余通道为ADC MODE
返回值：0x0000 -> 全部通道为GPIO MODE且切换为output

当PIN脚寄存器设定非GPIO MODE时，采样数据仍然没有变化，可将PIN脚设为GPIO MODE并进行output high/low的试验，如果PIN脚电平无法拉高拉低则可判断为硬件问题

Q3：第一次或者前几次采样数据与实际输入电压偏差大

此问题大概率与采样时机有关，可通过操作GPIO作为触发源，获取每次采样时元件的电压情况，

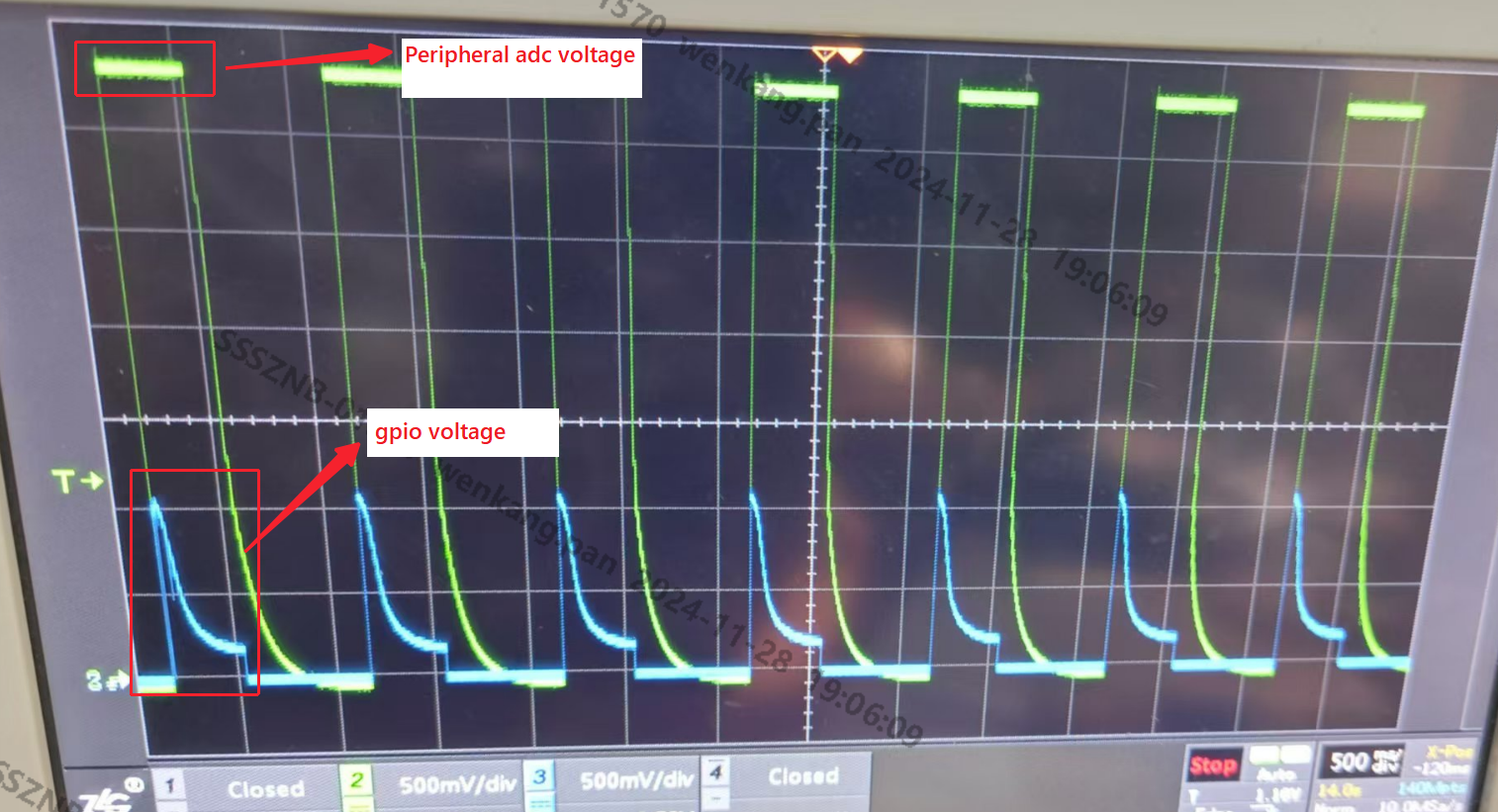

如下图所示，触发ADC采样前，GPIO从高电平切换为低电平，ADC采样时机刚好处于电压的下降过程，并不是在电压稳定时去采样，因此被判定为采样异常，此时需要等元件稳定时再去采样

参数名称	描述
channel	采样通道
upper_bound	阈值上限
lower_bound	阈值下限

返回值	描述
0	成功
EINVAL	失败

返回值	描述
0	成功
EINVAL	失败

返回值	描述
0	成功
EINVAL	失败

返回值	描述
0	成功
-EINVAL	通道不支持
