cipher使用参考

---

REVISION HISTORY

Revision No.	Description	Date
1.0	Initial release	04/18/2024
1.1	文档架构优化	04/11/2025

---

1. 概述

cipher模块，可用于对数据进行aes加解密、sha计算、rsa加解密与签章验签。

2. 关键字说明

• AESDMA

  进行加解密计算的硬件模块。

3. 功能描述

• aes

  支持aes128/aes192/aes256加解密算法；模式包括ecb/cbc/ctr模式；支持使用硬件密钥以及软件密钥。

• hash

  支持sha1/sha256算法，输入数据长度无限制

• rsa

  支持rsa2048/rsa4096加解密，签章验签；支持使用硬件密钥以及软件密钥

• sm2/sm3/sm4

  支持国密sm2/sm3/sm4算法

• ECC160/192/256/384/512/521

  支持椭圆曲线算法ECC160/192/256/384/512/521

4. Uboot用法介绍

4.1 代码框架和config

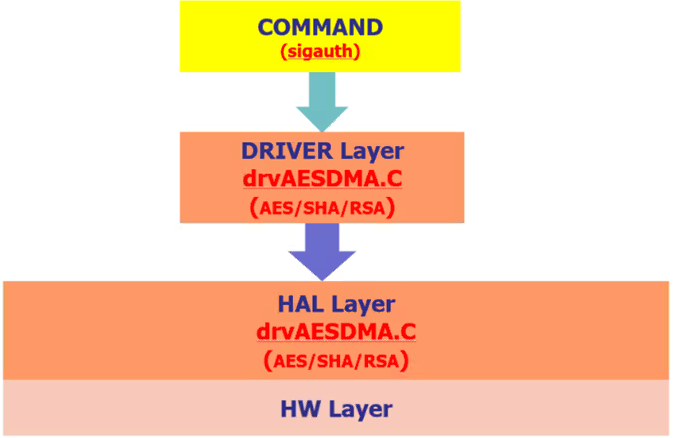

4.1.1 代码框架

4.1.2 uboot config

uboot下打开以下配置

[*] Sgs SoC platform drivers  --->

    [*]   Sgs Crypto driver

4.2 cipher API接口解析

uboot下cipher api接口使用方法与kernel下的api用法一致，api介绍请参考5.3章节。

demo请参考cmd/sgs/aes.c文件中 do_verifyaes 接口的测试用例。

5. Kernel用法介绍

5.1 代码框架和kernel config

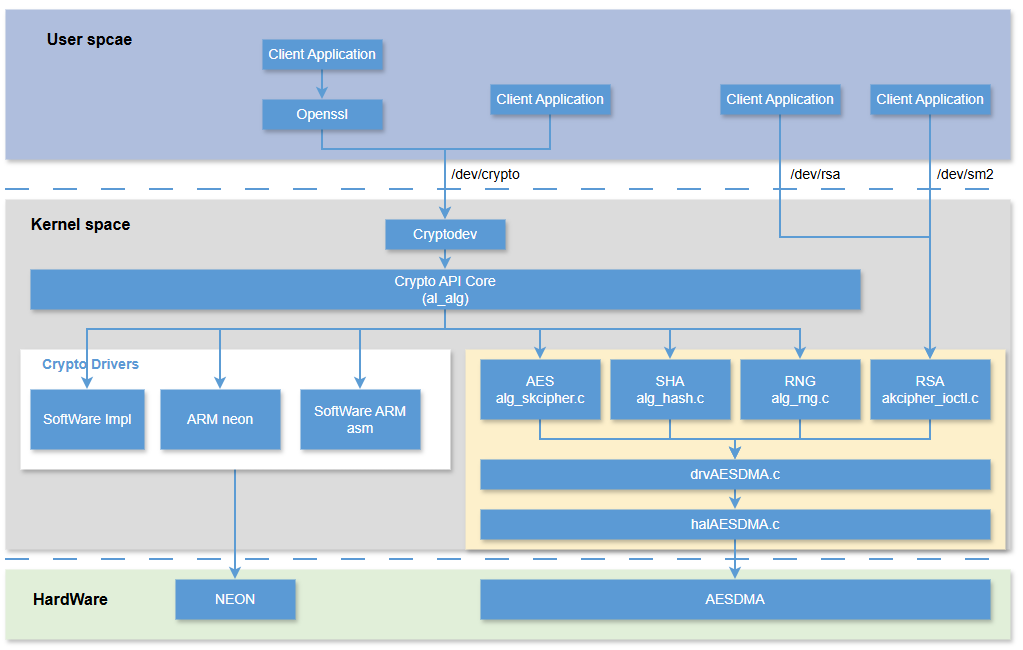

5.1.1 代码框架

5.1.2 kernel config

kernel下打开以下配置，才可正常使用aesdma.

Device Drivers  --->

    [*] Sgs SoC platform drivers  --->
        <*>   Sgs Crypto driver
            [*]     HW_RANDOM Random Number Generator support

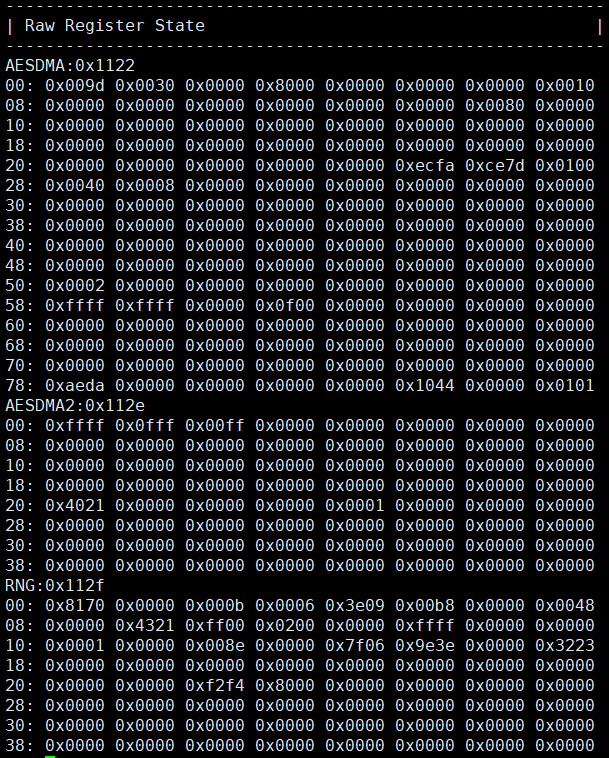

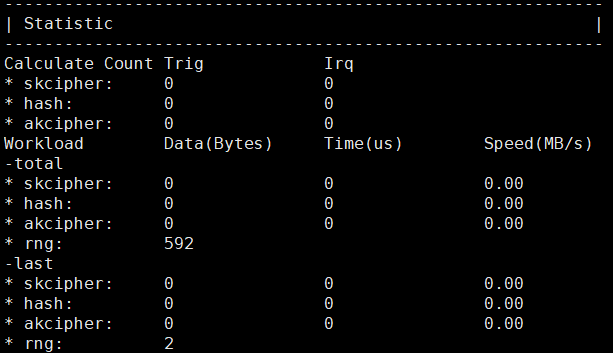

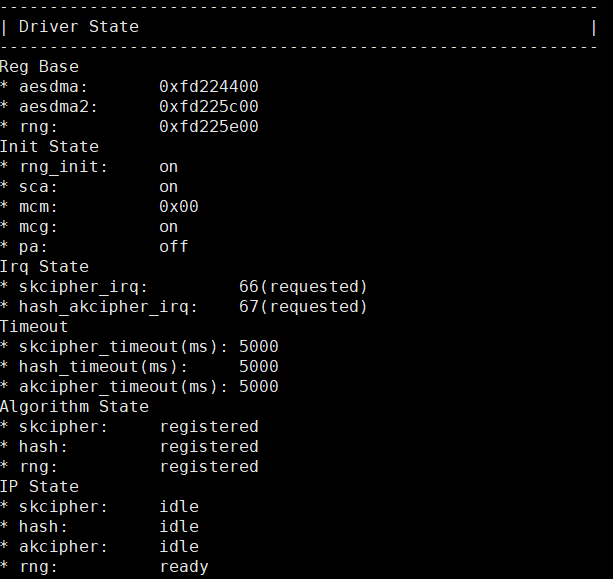

            [*]     Enable aesdma debug node
            [ ]     crypto in optee
        <*>   Support cryptodev

5.2 userspace下访问接口

通过用户层ioctl访问kernel。

• aes, sha, sm3, sm4：借助模块cryptodev，它提供了一种通用的加密API，使应用程序能够利用硬件加速的加密功能。可以通过打开 /dev/crypto 设备文件来访问加密功能。应用程序可以使用常见的加密算法（如AES、DES等）和模式（如CBC、ECB、CTR等）来执行加密和解密操作。

rsa, sm2, ecc

• rsa, sm2, ecc：Kernel原生接口中不支持RSA/SM2/ECC算法，故RSA/SM2/ECC使用Linux标准接口注册misc类设备，产生/dev/rsa和/dev/sm2节点， User Space可通过节点使用Hardware RSA/SM2/ECC算法。

5.2.1 aes/sm4加解密接口

demo路径：drivers/sgs_common/cryptodev/examples/aes.c drivers/sgs_common/cryptodev/examples/sm4.c

使用otpkey的demo:drivers/sgs_common/cryptodev/examples/aes-sgs-unique.c

1. 打开节点

   int cfd = -1;

   /* Open the crypto device */
   cfd = open("/dev/crypto", O_RDWR, 0);
   if (cfd < 0)
   {
       perror("open(/dev/crypto)");
       return 1;
   }

   /* Set close-on-exec (not really needed here) */
   if (fcntl(cfd, F_SETFD, 1) == -1)
   {
       perror("fcntl(F_SETFD)");
       return 1;
   }


2. 创建session

   int aes_ctx_init(struct cryptodev_ctx* ctx, int cfd, const uint8_t* key, unsigned int key_size)
   {
   #ifdef CIOCGSESSINFO
       struct session_info_op siop;
   #endif

       memset(ctx, 0, sizeof(*ctx));
       ctx->cfd = cfd;

       ctx->sess.cipher = CRYPTO_AES_CBC;  // use CRYPTO_SM4_CBC for SM4 CBC mode
       ctx->sess.keylen = key_size;
       ctx->sess.key    = (void*)key;
       if (ioctl(ctx->cfd, CIOCGSESSION, &ctx->sess))
       {
           perror("ioctl(CIOCGSESSION)");
           return -1;
       }

   #ifdef CIOCGSESSINFO
       memset(&siop, 0, sizeof(siop));

       siop.ses = ctx->sess.ses;
       if (ioctl(ctx->cfd, CIOCGSESSINFO, &siop))
       {
           perror("ioctl(CIOCGSESSINFO)");
           return -1;
       }
       printf("Got %s with driver %s\n", siop.cipher_info.cra_name, siop.cipher_info.cra_driver_name);
       if (!(siop.flags & SIOP_FLAG_KERNEL_DRIVER_ONLY))
       {
           printf("Note: This is not an accelerated cipher\n");
       }
       /*printf("Alignmask is %x\n", (unsigned int)siop.alignmask); */
       ctx->alignmask = siop.alignmask;
   #endif
       return 0;
   }


   key参数说明：

   1）如果使用软件密钥，直接传入密钥的数据即可

   2）如果使用硬件密钥，参考如下规则：

   具体otpkey的生成以及烧录方式请参考Secureboot使用文档:Security_Boot使用参考文档中的第2章 OTP Key读写操作说明，关于Security_Boot使用参考文档可以咨询FAE窗口。

   OTP中AESKEY256实际上是由OTP中两把AES128组合而成，组合和设置方式举例如下。

   欲设置:

   KEY256_1:000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F

   需设置:

   key128_1:000102030405060708090A0B0C0D0E0F

   key128_2:101112131415161718191A1B1C1D1E1F

   配置方法和对应关系如下表：

   eKeyType	keylen	corresponding otpkey
   DRV_SKCIPHER_KEY_SEL_HW_1	16	key128_1
   DRV_SKCIPHER_KEY_SEL_HW_2	16	key128_2
   DRV_SKCIPHER_KEY_SEL_HW_3	16	key128_3
   DRV_SKCIPHER_KEY_SEL_HW_4	16	key128_4
   DRV_SKCIPHER_KEY_SEL_HW_1	32	key256_1(key128_1+key128_2)
   DRV_SKCIPHER_KEY_SEL_HW_2	32	key256_2(key128_3+key128_4)

   由于kernel原生没有选择是否使用otpkey的接口，程序会根据key的头部是否是特殊的字符序列"SGSU*"判断是否使用otpkey。

   配置方法和对应关系如下表：

   key	keylen	otpkey
   "SGSKEYN\x01"	16	key128_1
   "SGSKEYN\x02"	16	key128_2
   "SGSKEYN\x03"	16	key128_3
   "SGSKEYN\x04"	16	key128_4
   "SGSKEYN\x01"	32	key256_1(key128_1+key128_2)
   "SGSKEYN\x02"	32	key256_2(key128_3+key128_4)

   例如使用otp key128_1，则key设置

   unsigned char key[16] = {'S', 'G', 'S', 'K', 'E', 'Y', 'N', 0x01, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};


   注意：key长度需要满足16byte/32byte,前8byte数据需要按如上格式进行设置，其余位置的数据没有要求。

3. 进行加解密

   结构体说明

   struct crypt_op
   {
       __u32        ses;   /* session identifier */
       __u16        op;    /* COP_ENCRYPT or COP_DECRYPT */
       __u16        flags; /* see COP_FLAG_* */
       __u32        len;   /* length of source data */
       __u8 __user *src;   /* source data */
       __u8 __user *dst;   /* pointer to output data */
       /* pointer to output data for hash/MAC operations */
       __u8 __user *mac;
       /* initialization vector for encryption operations */
       __u8 __user *iv;
   };


   加解密实例

   int aes_encrypt(struct cryptodev_ctx* ctx, const void* iv, const void* plaintext, void* ciphertext, size_t size)
   {
       struct crypt_op cryp;
       void*           p;

       /* check plaintext and ciphertext alignment */
       if (ctx->alignmask)
       {
           p = (void*)(((unsigned long)plaintext + ctx->alignmask) & ~ctx->alignmask);
           if (plaintext != p)
           {
               fprintf(stderr, "plaintext is not aligned\n");
               return -1;
           }

           p = (void*)(((unsigned long)ciphertext + ctx->alignmask) & ~ctx->alignmask);
           if (ciphertext != p)
           {
               fprintf(stderr, "ciphertext is not aligned\n");
               return -1;
           }
       }

       memset(&cryp, 0, sizeof(cryp));

       /* Encrypt data.in to data.encrypted */
       cryp.ses = ctx->sess.ses;
       cryp.len = size;
       cryp.src = (void*)plaintext;
       cryp.dst = ciphertext;
       cryp.iv  = (void*)iv;
       cryp.op  = COP_ENCRYPT;
       if (ioctl(ctx->cfd, CIOCCRYPT, &cryp))
       {
           perror("ioctl(CIOCCRYPT)");
           return -1;
       }

       return 0;
   }


4. 关闭session

   void aes_ctx_deinit(struct cryptodev_ctx* ctx)
   {
       if (ioctl(ctx->cfd, CIOCFSESSION, &ctx->sess.ses))
       {
           perror("ioctl(CIOCFSESSION)");
       }
   }


5. 关闭节点

   /* Close the original descriptor */
   if (close(cfd))
   {
       perror("close(cfd)");
       return 1;
   }


   注意目前硬件加速只支持aes(ecb/cbc/ctr)以及sm4(ecb/cbc/ctr)，如果需要使用其他算法，将使用软件解密。其中，硬件加速的aes/sm4对输入数据大小的对齐要求如下：

   mode	size alignment
   ecb	16 bytes
   cbc	1 bytes
   ctr	1 bytes

   对输入数据的内存地址没有对齐要求，但使用aes的时候建议为16bytes对齐，可使得cryptodev开启zero copy功能，减少用户层与内核层之间的内存拷贝。

   硬件加速AES支持key size为128/256 bit，硬件加速SM4支持的key size为128 bit。

5.2.2 hash运算接口

demo路径：drivers/sgs_common/cryptodev/examples/sha.c drivers/sgs_common/cryptodev/examples/sm3.c

1. 打开节点

   int                  cfd = -1, i;

   /* Open the crypto device */
   cfd = open("/dev/crypto", O_RDWR, 0);
   if (cfd < 0)
   {
       perror("open(/dev/crypto)");
       return 1;
   }

   /* Set close-on-exec (not really needed here) */
   if (fcntl(cfd, F_SETFD, 1) == -1)
   {
       perror("fcntl(F_SETFD)");
       return 1;
   }


2. 创建session

   int sha_ctx_init(struct cryptodev_ctx* ctx, int cfd, const uint8_t* key, unsigned int key_size)
   {
   #ifdef CIOCGSESSINFO
       struct session_info_op siop;
   #endif

       memset(ctx, 0, sizeof(*ctx));
       ctx->cfd = cfd;

       if (key == NULL)
           ctx->sess.mac = CRYPTO_SHA2_256; // use CRYPTO_SM3 for sm3
       else
       {
           ctx->sess.mac       = CRYPTO_SHA2_256_HMAC;
           ctx->sess.mackeylen = key_size;
           ctx->sess.mackey    = (void*)key;
       }
       if (ioctl(ctx->cfd, CIOCGSESSION, &ctx->sess))
       {
           perror("ioctl(CIOCGSESSION)");
           return -1;
       }

   #ifdef CIOCGSESSINFO
       siop.ses = ctx->sess.ses;
       if (ioctl(ctx->cfd, CIOCGSESSINFO, &siop))
       {
           perror("ioctl(CIOCGSESSINFO)");
           return -1;
       }
       printf("Got %s with driver %s\n", siop.hash_info.cra_name, siop.hash_info.cra_driver_name);
       if (!(siop.flags & SIOP_FLAG_KERNEL_DRIVER_ONLY))
       {
           printf("Note: This is not an accelerated cipher\n");
       }
       /*printf("Alignmask is %x\n", (unsigned int)siop.alignmask);*/
       ctx->alignmask = siop.alignmask;
   #endif
       return 0;
   }


3. 进行运算

   结构体说明

   struct crypt_op
   {
       __u32        ses;   /* session identifier */
       __u16        op;    /* COP_ENCRYPT or COP_DECRYPT */
       __u16        flags; /* see COP_FLAG_* */
       __u32        len;   /* length of source data */
       __u8 __user *src;   /* source data */
       __u8 __user *dst;   /* pointer to output data */
       /* pointer to output data for hash/MAC operations */
       __u8 __user *mac;
       /* initialization vector for encryption operations */
       __u8 __user *iv;
   };


   加解密实例

   int sha_hash(struct cryptodev_ctx* ctx, const void* text, size_t size, void* digest)
   {
       struct crypt_op cryp;
       void*           p;

       /* check text and ciphertext alignment */
       if (ctx->alignmask)
       {
           p = (void*)(((unsigned long)text + ctx->alignmask) & ~ctx->alignmask);
           if (text != p)
           {
               fprintf(stderr, "text is not aligned\n");
               return -1;
           }
       }

       memset(&cryp, 0, sizeof(cryp));

       /* Encrypt data.in to data.encrypted */
       cryp.ses = ctx->sess.ses;
       cryp.len = size;
       cryp.src = (void*)text;
       cryp.mac = digest;
       if (ioctl(ctx->cfd, CIOCCRYPT, &cryp))
       {
           perror("ioctl(CIOCCRYPT)");
           return -1;
       }

       return 0;
   }


4. 关闭session

   void sha_ctx_deinit(struct cryptodev_ctx* ctx)
   {
       if (ioctl(ctx->cfd, CIOCFSESSION, &ctx->sess.ses))
       {
           perror("ioctl(CIOCFSESSION)");
       }
   }


5. 关闭节点

   /* Close the original descriptor */
   if (close(cfd))
   {
       perror("close(cfd)");
       return 1;
   }


   注意目前硬件加速只支持sha256/sm3算法，如果使用其他算法（如sha1，md5）会调用软件算法。

5.2.3 rsa加解密接口

RSA加解密接口支持RSA512/1024/2048/4096（由于RSA512/1024的安全性较低，建议使用RSA2048/4096）。

demo路径：drivers/sgs_common/cryptodev/examples/cipher/cipher_rsa_sync.c

1. 打开节点

   int fd  = -1;

   /* Open the crypto device */
   fd = open("/dev/rsa", O_RDWR, 0);
   if (fd < 0)
   {
       perror("open(/dev/rsa)");
       return 1;
   }


2. 进行运算

   结构体说明

   struct rsa_config
   {
       unsigned int *pu32RSA_Sig;            //the address of source data
       unsigned int *pu32RSA_KeyN;            //the address of KeyN
       unsigned int *pu32RSA_KeyE;            //the address of KeyE
       unsigned int *pu32RSA_Output;        //the address of destination data
       unsigned int  u32RSA_KeyNLen;        //64->512，128->1024，256->2048，512->4096
       unsigned int  u32RSA_KeyELen;        //64->512，128->1024，256->2048，512->4096
       unsigned int  u32RSA_SigLen;        //64->512，128->1024，256->2048，512->4096
       unsigned char u8RSA_pub_ekey;        //0:pvivate key,1:public key
   };


   加解密实例

   static int test_rsa(int fd, struct rsa_config *prsa_config)
   {
       int i = 0;

   #if 1
       // RSA calculate
       if (ioctl(fd, MDrv_RSA_Calculate, prsa_config))
       {
           perror("ioctl(MDrv_RSA_Calculate)");
           return 1;
       }
   #endif

       return 0;
   }


3. 关闭节点

   /* Close the original descriptor */
   if (close(fd))
   {
       perror("close(fd)");
       return 1;
   }


   其中，RSA对输入数据(pu32RSA_Sig)、KeyN(pu32RSA_KeyN)、KeyE(pu32RSA_KeyE)的大小要求如下：

   RSA	input size	KeyN size	KeyE size
   512	64 bytes	64 bytes	64 bytes
   1024	128 bytes	128 bytes	128 bytes
   2048	256 bytes	256 bytes	256 bytes
   4096	512 bytes	512 bytes	512 bytes

5.2.4 sm2/ECC加解密接口

SM2/ECC加解密的demo路径：drivers/sgs_common/cryptodev/examples/cipher/cipher_sm2_sync.c

1. 打开节点

   int fd  = -1;

   /* Open the crypto device */
   fd = open("/dev/sm2", O_RDWR, 0);
   if (fd < 0)
   {
       perror("open(/dev/sm2)");
       return 1;
   }


2. 进行运算

   结构体说明

   typedef struct drv_sm2_config_s
   {
       unsigned char * pu8PrivKey;  // private key
       unsigned char * pu8PubKeyX;  // public key in X coordinate
       unsigned char * pu8PubKeyY;  // public key in Y coordinate
       unsigned int    u32KeyLen;   // key length (unit: byte)
       unsigned char   u8Mode;      // decryption flag (set 1 for decryption, 0 for encryption)
       unsigned char * pu8Input;    // input data
       unsigned int    u32InputLen; // input data length (unit: byte)
       unsigned char * pu8Output;   // output data
       unsigned char * pu8Sign;     // Signature data
       drv_sm2_curve_e ecurve;      //Curve parameters
   } drv_sm2_config_t;


   加解密实例

   int UtSm2Encrypt(int s32Fd, void *pInput, void *pOutput, unsigned int u32Len)
   {
       drv_sm2_config_t stCfg;

       stCfg.u8Mode      = 0;
       stCfg.ecurve      = E_DRV_SM2_CURVE_DEFAULT;
       stCfg.pu8PubKeyX  = g_u8PubKeyX;
       stCfg.pu8PubKeyY  = g_u8PubKeyY;
       stCfg.u32KeyLen   = UT_SM2_PRECISION * 4;
       stCfg.pu8Input    = pInput;
       stCfg.u32InputLen = u32Len;
       stCfg.pu8Output   = pOutput;

       if (ioctl(s32Fd, SM2_IOCTL_CRYPT, &stCfg))
       {
           fprintf(stderr, "ioctl(SM2_IOCTL_CRYPT) failed\n");
           return -1;
       }

       return 0;
   }


3. 关闭节点

   /* Close the original descriptor */
   if (close(fd))
   {
       perror("close(fd)");
       return 1;
   }


   其中，SM2加解密要求密钥长度为32 byte，支持的输入数据长度最大为 1MB。

5.3. kernel space使用Crypto模块提供的API接口

API名称	功能
drv_skcipher_run	aes/sm4加解密接口
drv_hash_run	hash计算接口
drv_akcipher_run	rsa/sm2加解密接口
drv_rng_read	rng值读取接口
run_decrypt	数据解密接口
run_authenticate2	数据验签接口
run_authenticate	数据验签接口

5.3.1. drv_skcipher_run

• 目的

  对数据进行aes/sm4加密或者解密

• 语法

  u32 drv_skcipher_run(drv_skcipher_config *config)

• 参数

  参数名称	描述
  config	aes加解密过程使用的配置信息，包括数据地址信息，加解密信息等

  typedef struct
  {
      drv_skcipher_key_sel    key_sel;    // select key
      u8                      swkey[DRV_SKCIPHER_KEY_LEN_256]; // software key,max 256
      drv_skcipher_key_len    key_len;    // skcipher key len
      drv_skcipher_alg_type   alg_type;   // skcipher algtype
      drv_skcipher_op_mode    op_mode;    // skcipher alg mode
      drv_skcipher_op_dir     op_dir;     // decrypt or encrypt
      drv_skcipher_mround_num mround_num; // aesdma multiround num
      u64                     src_phys;   // src phys addr
      u64                     dst_phys;   // dst phys addr
      u8 *                    src_virt;   // src virt addr
      u8 *                    dst_virt;   // dst virt addr
      u32                     len;        // plaintext len
      u8 *                    iv;         // (CBC/CTR need)iv value
      u8                      async;      // 0:sync,1:async
  } __attribute__((aligned(16))) drv_skcipher_config;


• 返回值

  返回值	描述
  config->len	加密或解密后数据的长度
  0	加解密失败
  1	参数错误

• 注意

  • 使用该接口可参考drivers/sgs_common/crypto/ut/lnx/ut_aes.c。

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


  • skcipher 密钥类型:

    key	macro	support
    SW KEY	DRV_SKCIPHER_KEY_SEL_SW	YES
    HW KEY 1	DRV_SKCIPHER_KEY_SEL_HW_1	YES
    HW KEY 2	DRV_SKCIPHER_KEY_SEL_HW_2	YES
    HW KEY 3	DRV_SKCIPHER_KEY_SEL_HW_3	YES
    HW KEY 4	DRV_SKCIPHER_KEY_SEL_HW_4	YES
    HW KEY 5	DRV_SKCIPHER_KEY_SEL_HW_5	YES
    HW KEY 6	DRV_SKCIPHER_KEY_SEL_HW_6	YES
    HW KEY 7	DRV_SKCIPHER_KEY_SEL_HW_7	YES
    HW KEY 8	DRV_SKCIPHER_KEY_SEL_HW_8	YES

    key sel	key
    0	SW KEY
    1	key1:1st HW key for aes128;{key1+key2 for aes256}
    2	key2:2nd HW key for aes128;{key2+key3 for aes256}
    3	key3:3rd HW key for aes128;{key3+key4 for aes256}
    4	key4:4th HW key for aes128;{key4+key5 for aes256}
    5	key5:5th HW key for aes128;{key5+key6 for aes256}
    6	key6:6th HW key for aes128;{key6+key7 for aes256}
    7	key7:7th HW key for aes128;{key7+key8 for aes256}
    8	key8:8th HW key for aes128;{key8+key1 for aes256}

  • skcipher 算法类型:

    alg type	macro	support
    AES	DRV_SKCIPHER_ALG_TYPE_AES	YES
    DES	DRV_SKCIPHER_ALG_TYPE_DES	YES
    TDES	DRV_SKCIPHER_ALG_TYPE_TDES	YES
    SM4	DRV_SKCIPHER_ALG_TYPE_SM4	YES

  • skcipher 密钥长度:

    key len	macro	support
    64bit	DRV_SKCIPHER_KEY_LEN_64	YES
    128bit	DRV_SKCIPHER_KEY_LEN_128	YES
    192bit	DRV_SKCIPHER_KEY_LEN_192	YES
    256bit	DRV_SKCIPHER_KEY_LEN_256	YES

    AES算法长度可以选择128bit，192bit，256bit

    DES算法长度固定为64bit

    TDES算法长度固定为192bit，且只能使用ABA模式，即最后密钥64bit要和前64bit一致。

    SM4算法长度固定为128bit

  • skcipher 操作模式:

    operate mode	macro	support
    ECB	DRV_SKCIPHER_OP_MODE_ECB	YES
    CBC	DRV_SKCIPHER_OP_MODE_CBC	YES
    CTR	DRV_SKCIPHER_OP_MODE_CTR	YES

  • skcipher 加密or解密:

    operate dir	macro	support
    COPY	DRV_SKCIPHER_OP_DIR_COPY	NO
    ENCRYPT	DRV_SKCIPHER_OP_DIR_ENCRYPT	YES
    DECRYPT	DRV_SKCIPHER_OP_DIR_DECRYPT	YES

  • skcipher 重复计算次数:

    operate dir	macro	support
    Multi Round 1	DRV_SKCIPHER_MROUND_NUM_1	YES
    Multi Round 2	DRV_SKCIPHER_MROUND_NUM_2	YES
    Multi Round 3	DRV_SKCIPHER_MROUND_NUM_3	YES
    Multi Round 4	DRV_SKCIPHER_MROUND_NUM_4	YES

5.3.2. drv_hash_run

• 目的

  对数据进行哈希计算

• 语法

  u32 drv_hash_run(drv_hash_config *config)

• 参数

  参数名称	描述
  config	数据进行hash计算的配置信息

  typedef struct
  {
      drv_hash_alg_type  alg_type;    // hash alg type
      drv_hash_work_mode work_mode;   // auto or manual mode
      drv_hash_state *   ctx;         // hash state
      u64                src_phys;    // src phys addr
      u8 *               src_virt;    // src virt addr
      u8 *               digest;      // hash result addr
      u32                len;         // plaintext len
      u8                 async;       // 0:sync,1:async
  } __attribute__((aligned(16))) drv_hash_config;


• 返回值

  返回值	描述
  0	成功
  1	失败

• 注意

  • 使用该接口可参考drivers/sgs_common/crypto/ut/lnx/ut_aes.c。

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


  • hash 算法类型:

    alg type	macro	support
    SHA1	DRV_HASH_ALG_TYPE_SHA1	YES
    SHA256	DRV_HASH_ALG_TYPE_SHA256	YES
    SM3	DRV_HASH_ALG_TYPE_SM3	YES

  • hash 计算模式:

    mode	macro	support
    AUTO	DRV_HASH_WORK_MODE_AUTO	YES
    MANUAL	DRV_HASH_WORK_MODE_MANUAL	YES

5.3.3. drv_akcipher_run

• 目的

  rsa/sm2加解密接口

• 语法

  u32 drv_akcipher_run(drv_akcipher_config *config)

• 参数

  参数名称	描述
  config	数据进行rsa加解密的配置信息

  typedef struct
  {
      drv_akcipher_key_sel  key_sel;   // select key
      drv_akcipher_alg_type alg_type;  // akcipher alg type
      drv_akcipher_key_len  key_n_len; // key_n_len or ecc precision
      u8                    async;     // 0:sync,1:async
      union
      {
          struct
          {
              DRV_AKCIPHER_KEY_TYPE key_type; // public key or private key
              u8 *                  key_n;    // RSA N key addr
              u8 *                  dst_virt; // dst virt addr
              u8 *                  key_e;    // RSA E key addr
              u32                   key_e_len;// RSA E key len
              u8 *                  src_virt; // src virt addr
              u32                   data_len; // plaintext len
          } rsa;
          struct
          {
              /* For the specific parameters of ECC,
                      please refer to the formula below. */
              drv_sm2_curve *curve;           // ecc curve addr
              drv_sm2_point *point_out;       // output poinit
              drv_sm2_point *point_g;         // g point
              drv_sm2_point *point_p;         // p point
              u32 *          K;               // K
              u32 *          S;               // S
              u32 *          T;               // T
              u32 *          in_curve;        // 0:not in curve,1:in curve
          } ecc;
      };
  } __attribute__((aligned(16))) drv_akcipher_config;


• 返回值

  返回值	描述
  0	成功
  1	失败

• 注意

  • 使用该接口可参考drivers/sgs_common/crypto/ut/lnx/ut_aes.c。

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


  • akcipher 密钥类型(software key or hardware key):

    key	macro	support
    SW KEY	DRV_AKCIPHER_KEY_SEL_SW	YES
    HW KEY	DRV_AKCIPHER_KEY_SEL_HW	NO

  • akcipher 密钥类型(public key or private key):

    key	macro	support
    PRIVATE KEY	DRV_AKCIPHER_KEY_TYPE_PRI	YES
    PUBLIC KEY	DRV_AKCIPHER_KEY_TYPE_PUB	YES

  • akcipher 算法类型:

    alg type	macro	support
    RSA	DRV_AKCIPHER_ALG_TYPE_RSA	YES
    ECC MULT	DRV_AKCIPHER_ALG_TYPE_ECC_POINT_MULT	YES
    ECC MULT AND ADD	DRV_AKCIPHER_ALG_TYPE_ECC_POINT_MULT_AND_ADD	YES
    ECC VERIFY	DRV_AKCIPHER_ALG_TYPE_ECC_POINT_VERIFY	YES

  • akcipher N KEY长度:

    N key len	macro	support
    256byte	DRV_AKCIPHER_KEY_LEN_RSA2048	YES
    256byte	DRV_AKCIPHER_KEY_LEN_RSA4096	YES
    20byte	DRV_AKCIPHER_KEY_LEN_ECC160	YES
    24byte	DRV_AKCIPHER_KEY_LEN_ECC192	YES
    28byte	DRV_AKCIPHER_KEY_LEN_ECC224	YES
    32byte	DRV_AKCIPHER_KEY_LEN_ECC255	YES
    32byte	DRV_AKCIPHER_KEY_LEN_ECC256	YES
    40byte	DRV_AKCIPHER_KEY_LEN_ECC320	YES
    48byte	DRV_AKCIPHER_KEY_LEN_ECC384	YES
    64byte	DRV_AKCIPHER_KEY_LEN_ECC512	YES
    68byte	DRV_AKCIPHER_KEY_LEN_ECC521	YES

5.3.4. drv_rng_read

• 目的

  读取硬件随机数

• 语法

  u16 drv_rng_read(void);

• 参数

  参数名称	描述
  无

• 返回值

  返回值	描述
  value	16位的硬件随机数
  0	获取硬件随机数失败

• 注意·

  • 使用该接口可参考drivers/sgs_common/crypto/ut/lnx/ut_aes.c。

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


5.3.5. run_decrypt

• 目的

  对指定数据进行解密，结果保存在数据源地址中

• 语法

  void run_decrypt(u64 u64ImageAddr, u32 u32ImageSize, u32 u32KeySel, u16 *pu16Key, u32 keylen)

• 参数

  参数名称	描述
  u64ImageAddr	input data start address
  u32ImageSize	input data size
  u32KeySel	aes(ecb) key number
  pu16Key	aes(ecb) sw key
  keylen	key len

• 返回值

  返回值	描述
  无

• 注意

  • 使用该接口可参考drivers/sgs_common/crypto/os/rtk/drv_aesdma_test.c中的run_auth_test测试接口。

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


  • 在run_decrypt中，固定为 AES(ECB) 的解密模式，可以使用sw key和hw key

5.3.6. run_authenticate2

• 目的

  数据验签接口

• 语法

  u8 run_authenticate2(u64 u64ImageAddr, u32 u32ImageSize, u64 u32Key, u32 u32KeySize, u32 u32Sig, u32 u32SigSize)

• 参数

  参数名称	描述
  u64ImageAddr	input data start address
  u32ImageSize	input data size(no include signature data size)
  u32Key	rsa2048 public n key
  u32KeySize	n key size
  u32Sig	sig data start addr
  u32SigSize	sig data size

• 返回值

  返回值	描述
  1	验签通过
  0	验签失败

• 注意

  固定使用rsa2048对数据进行验签，在run_authenticate2中，先计算输入数据的sha256结果，再对签章数据进行验签计算，然后比较验签计算结果和sha256计算结果是否一致来判断验签是否成功。

5.3.7. run_authenticate

• 目的

  数据验签接口

• 语法

  u8 run_authenticate(u64 u64ImageAddr, u32 u32ImageSize, u32 *pu32Key)

• 参数

  参数名称	描述
  u64ImageAddr	input data start address
  u32ImageSize	input data size(no include signature data size)
  pu32Key	rsa2048 public n key

• 返回值

  返回值	描述
  1	验签通过
  0	验签失败

• 注意

  • run_authenticate是将run_authenticate2封装了一层，输入的数据应该为plaintext+signature的格式，并且输入的u32ImageSize应该不包含签章数据的size。

  • 该接口使用可以参考drivers/sgs/crypto/ut/rtk/drv_aesdma_test.c中的run_auth_test测试接口

    在测试aesdma之前，需要先执行以下内容来开启aesdma的时钟：

    打开CONFIG_SGS_AESDMA_DEBUG
    echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug
    echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug


5.4 调试节点

节点地址：/sys/bus/platform/devices/soc:aesdma/debug

5.4.1 debug节点说明

名称	说明
rng_init	随机数初始化状态
sca	硬件防旁路攻击使能状态
mcg	硬件门控时钟使能状态
pa	增强power saving，注：该功能开启后，模块只保留最基础的供电，并失去计算能力
wadr_irq	skcipher中断使能状态
ps_irq	hash/akcipher中断使能状态
aesdma_clk_state	aesdma时钟状态
aesdma_clk_freq	aesdma时钟频率
rng_clk_state	rng时钟状态
rng_clk_freq	rng时钟频率
log_level	可以调整driver打印等级。EMERG:0,ERROR:1,INFO:2,DEBUG:3

5.4.2 使用示例

查看所有信息：

cat /sys/bus/platform/devices/soc:aesdma/debug

debug节点会汇总其他子节点的信息，读取该节点，打印信息如图：

开启/关闭随机数初始化：

echo rng_init=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo rng_init=0 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭mcg：

echo mcg=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo mcg=0 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭pa：

echo pa=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo pa=0 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭skcipher中断：

echo wadr_irq=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo wadr_irq=0 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭hash/akcipher中断：

echo ps_irq=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo ps_irq=0 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭aesdma时钟：

echo aesdma_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo aesdma_clk_state=0 > /sys/bus/platform/devices/soc:aesdma/debug

调整aesdma时钟频率：

可选值（172000000，216000000）

echo aesdma_clk_freq=216000000 > /sys/bus/platform/devices/soc:aesdma/debug

开启/关闭rng时钟：

echo rng_clk_state=1 > /sys/bus/platform/devices/soc:aesdma/debug

echo rng_clk_state=0 > /sys/bus/platform/devices/soc:aesdma/debug

调整rng时钟频率：

可选值（12000000，288000000）

echo rng_clk_freq=288000000 > /sys/bus/platform/devices/soc:aesdma/debug

调整打印等级：

DRV_AESDMA_LOG_LEVEL_EMERG = 0,

DRV_AESDMA_LOG_LEVEL_ERROR = 1,

DRV_AESDMA_LOG_LEVEL_INFO = 2,

DRV_AESDMA_LOG_LEVEL_DEBUG = 3

可选值（0，1，2，3）

e.g. 开启全部log

echo log_level=3 > /sys/bus/platform/devices/soc:aesdma/debug

注：敏感信息默认不会打印（如SKCIPHER,AKCIPHER的密钥），需要提前将drivers/sgs/crypto/drv/drv_aesdma_internal.h中的宏SECRET_MSG_PRINT置为1。

5.5 sysfs调试信息

使用该功能需要提前开启kernel下配置：

• CONFIG_HWIP_DEBUG=y

aesdma是一个比较典型的唯一系统资源，在sysfs下使用了一个漂亮的列表展示了aesdma的调试信息，该调试节点有如下特性：

• 所有调试信息一次性输出
• 可以通过写节点的方式控制输出的信息

示例：

echo 'help'     > /sys/class/sgs/aesdma/debug         # show this help

echo '[-]state' > /sys/class/sgs/aesdma/debug         # disable|enable show all aesdma state
echo '[-]statistic' > /sys/class/sgs/aesdma/debug     # disable|enable show all aesdma statistic
echo '[-]reg'   > /sys/class/sgs/aesdma/debug         # disable|enable show all aesdma raw register value
cat  /sys/class/sgs/aesdma/debug                      # show aesdma state | statistic | raw register value

读取该节点，打印信息如图：

1. 驱动状态



2. 统计数据



3. 寄存器信息
