HdmiTx Debug 说明

REVISION HISTORY

Revision No.
Description
 Date
1.00
  • Initial release
    		•  12/26/2023
    1.01
  • add vga & update ibopper
    		•  12/02/2024
    1.02
  • update doc format
    		•  06/09/2025
    1.03
  • add mhera debug register
    		•  10/30/2025

    前言

    当前HDMI 规格是1.4的spec, 其中我司内部规格如下：

    • HDMI 的输入源来源于DISP，内部是硬件直连

    • 支持热插拔，并且可以注册callback回传到user mode

    • 只支持 HDMI ver1.4。故最大分辨率只能到4kp@30fps

    • 不支持 HDCP

    • 不支持 I mode输出（隔行输出）

    • 不支持CEC

    其中Video output:

    • 只支持输出8bit的视频，不支持10bit/12bit

    • 输出color domain支持YUV444/RGB444，不支持YUV422，如果是DVI mode只支持RGB444

    • Timing必须与DISP设置的对齐

    • HDMI output是通过硬件直接传到SINK上。无法dump到内存。

    Audio Output:

    • HDMI 硬件直连到AO，需要AO特定Dev在正常输出，HDMI才可以输出音频

    • HDMI 关于Audio属性的配置需与AO的对齐。比如采样率，位深等信息

    • HDMI 音频不可以单独输出，需要和视频一起输出

    • HDMI 音频需要在HDMI mode才可以输出，DVI mode不支持

    1. 常见问题

    1.1 黑屏无信号


    流程 方法 出口条件 下一步 RD所需资料 参考FAQ
    A 找一根可以显示使用的hdmi线对比交叉测试 XX XX
    B 接入对比机切到此分辨率看是否可以显示 XX XX
    C echo getEdid 0 > /proc/mi_modules/mi_hdmi/mi_hdmi0 出口条件1(NG): =>读取值为全0，或读取时串口有报错log
    出口条件2(OK): =>解析Edid数据的正确性,采用HDMI EDID解析    		 出口条件1: =>D
    出口条件2: =>F    		 读取fail: img

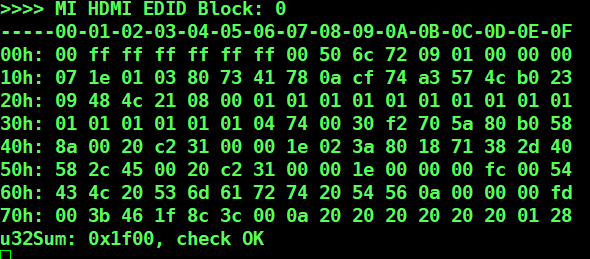

    正常读取: img
    D 量5V信号 出口条件1(NG): =>板级hdmi Port口端量不到5V
    出口条件2(Ok): =>可以正常量到5V电压    		 出口条件1: =>硬件进场

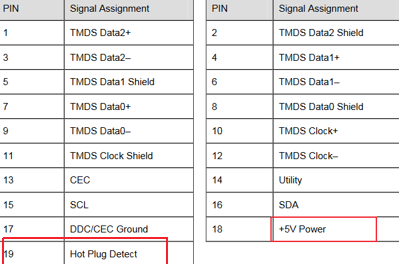

    出口条件2: =>E    		 HDMI Port口连线pin脚
    E 量Hpd信号 出口条件1(NG): =>Port端量不到Hpd电压信号
    出口条件2(OK): =>Port端可以量到Hpd信号    		 出口条件1: =>需理清显示器端问题(比如接对比机测试)
    出口条件2: =>H    		 同上
    F cat /proc/mi_modules/mi_disp/mi_disp0(mi_disp1) 出口条件1(NG): =>读取时串口有报错log或状态异常（见右端FAQ）
    出口条件2(OK): =>Disp端参数正常    		 出口条件1: =>Disp Rd进场

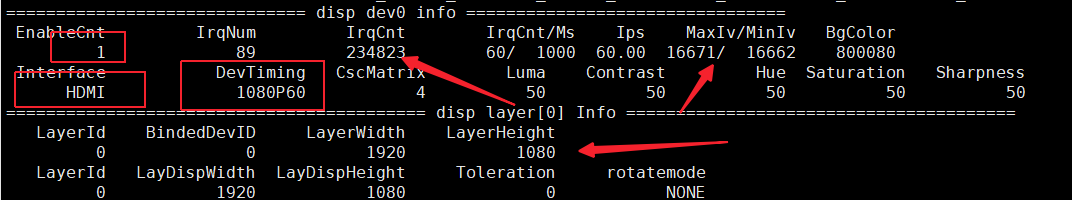

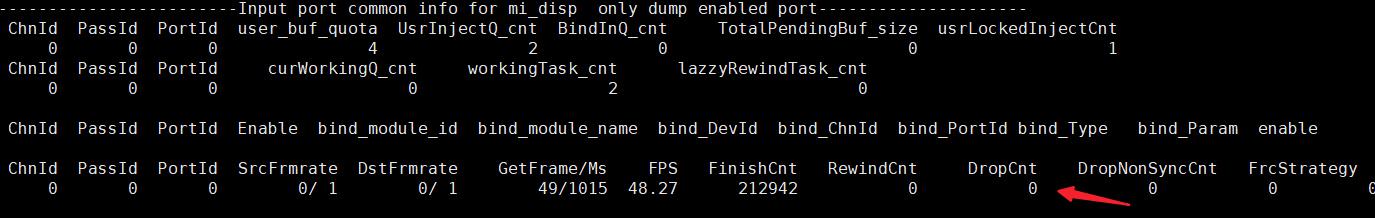

    出口条件2: =>G    		 请保留现场找disp RD帮忙 a. 是否一直在丢帧，即dropCnt是否一直在累加
    b. Interface是否为HDMI,timingInfo是否正确,IrqCnt是否在累加
    G echo setMute Off > /proc/mi_modules/mi_hdmi/mi_hdmi0 出口条件1: =>依旧黑屏
    出口条件2: =>黑屏消失有画面出来    		 出口条件1: =>H
    出口条件2: =>被mute住，请客户检查配置。    		 这里的mute是指画面内容被pattern覆盖，一般是纯黑色，配置是指MI接口有个mute 的开关，检查看是不是误下。
    H cat /proc/mi_modules/mi_hdmi/mi_hdmi0
    cat /proc/mi_modules/mi_hdmi/debug_hal/cfg
    cat /proc/mi_modules/mi_disp/mi_disp0(mi_disp1)
    开启log: echo 7 > /proc/mi_modules/mi_hdmi/debug_level
    echo 0x9b0040 > /proc/mi_modules/mi_hdmi/debug_hal/dbgmg    		 提供串口log给RD分析driver flow，尽可能保留现场配合Rd实验。（如果容易复现，尽量在开始复制前就开启log）

    1.2 画面异常


    流程 方法 出口条件 下一步 RD所需资料 参考FAQ
    A 接其它显示器测试及用此显示器接其它Tx设备测试 出口条件1: =>其它显示器画面也异常
    出口条件2: =>其它显示器画面ok，此显示器画面异常    		 出口条件1: =>B
    出口条件2: =>显示器问题
    B Tiramisu/Muffin/Mochi/Mhera平台：
    开启pattern: riu_w 1150 7 e 或 1160 7 e
    关闭pattern: riu_w 1150 7 1 或 riu_w 1160 7 1
    Takoyaki/ibopper平台：
    开启pattern: riu_w 1128 7 e
    关闭pattern: riu_w 1128 7 1    		 出口条件1: =>画面依旧异常
    出口条件2: =>显示彩色竖条纹    		 出口条件1: => C
    出口条件2: => Disp RD进场    		 请保留现场找disp Sw RD 帮忙 check disp timing设置是否有问题。
    C cat /proc/mi_modules/mi_hdmi/mi_hdmi0
    cat /proc/mi_modules/mi_hdmi/debug_hal/cfg
    cat /proc/mi_modules/mi_disp/debug_hal/cfg
    ibopper: /customer/riu_r 1125;/customer/riu_r 1126
    mhera: /customer/riu_r 1458;/customer/riu_r 1459;/customer/riu_r 145a    		 提供串口log给Sw RD分析

    1.3 无声音


    流程 方法 出口条件 下一步 RD所需资料 参考FAQ
    A 换根使用出声音正常的HDMI线 XX XX

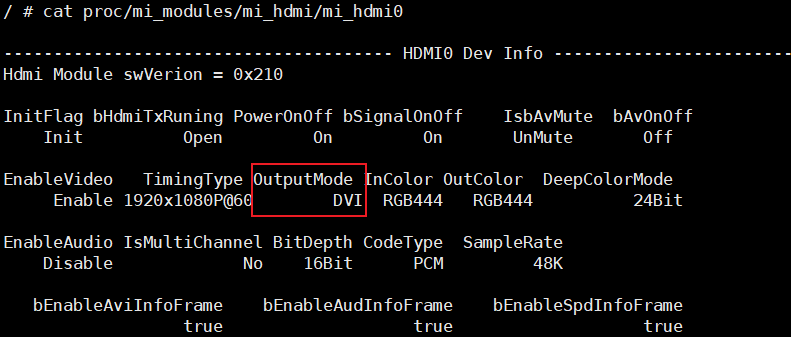

    B cat /proc/mi_modules/mi_hdmi/mi_hdmi0 出口条件1(DVI): => cat info中OutputMode为DVI
    出口条件2(HDMI): => cat info中OutputMode为HDMI    		 出口条件1: => DVI不支持
    出口条件2: => C    		 img
    C cat /proc/mi_modules/mi_ao/mi_ao0 出口条件1: =>读取时串口有报错log或状态异常（见右端FAQ）

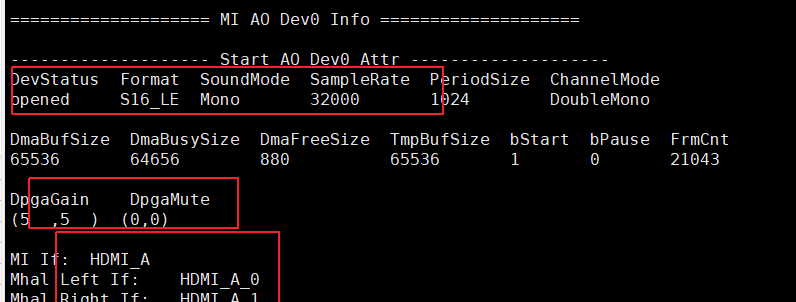

    出口条件2: =>状态正常（32K单声音hdmi输出见右端FAQ贴图）    		 出口条件1: =>Ao Rd 进场
    出口条件2: =>D    		 开启AO log echo 7 > /proc/mi_modules/mi_ao/debug_level 并提供串口log给Audio sw RD分析 a. MI If 是否为HDMI
    b. 采样率是否为预期设置，并且FrmCnt是否在累加。
    D echo setMute Off > /proc/mi_modules/mi_hdmi/mi_hdmi0 出口条件1: =>声音有输出
    出口条件2: =>声音依旧无输出    		 出口条件1: =>被mute住，请客户按API doc配置。
    出口条件2: =>E    		 hdmi doc
    E cat /proc/mi_modules/mi_hdmi/mi_hdmi0
    cat /proc/mi_modules/mi_hdmi/debug_hal/cfg
    ibopper: /customer/riu_r 1125;/customer/riu_r 1126
    mhera: /customer/riu_r 1458;/customer/riu_r 1459;/customer/riu_r 145a    		 提供串口log给RD分析

    2. VGA

    1 vga最大timing为1080p@60Hz，format为RGB888，输入源来源于DISP，内部是硬件直连，相当于disp的一个屏。无audio，cec等，不支持edid。

    2 debug方法和上述hdmi画面异常一致，具体不再赘述，下面仅补充vga开启log部分。

        cat /proc/mi_modules/mi_disp/debug_hal/cfg
    cat /proc/mi_modules/mi_disp/mi_disp0(mi_disp1)

    Takoyaki/iBopper: /customer/riu_r 1127;/customer/riu_r 1128;/customer/riu_r 1129
    Tiramisu/Muffin/Mochi: /customer/riu_r 145b;/customer/riu_r 1150;/customer/riu_r 1151(/customer/riu_r 1160;/customer/riu_r 1161)
    Mhera: /customer/riu_r 1157;/customer/riu_r 1150;/customer/riu_r 1151(/customer/riu_r 1160;/customer/riu_r 1161)

    echo 0x800020f7 > /proc/mi_modules/mi_disp/debug_hal/dbgmg  //开启hal 层log，请在复现问题开启应用前输入。

    3. 常用命令汇总

    1. 查看hdmitx mi/mhal配置信息

      cat /proc/mi_modules/mi_hdmi/mi_hdmi0
cat /proc/mi_modules/mi_hdmi/debug_hal/cfg

    2. 查看disp配置信息

      cat /proc/mi_modules/mi_disp/debug_hal/cfg
cat /proc/mi_modules/mi_disp/mi_disp0(mi_disp1)

    3. Dump hdmitx bank

      ibopper: /customer/riu_r 1125;/customer/riu_r 1126
mhera: /customer/riu_r 1458;/customer/riu_r 1459;/customer/riu_r 145a
bk1125：
timing info: width(0x17 - 0x16)  height(0x19-0x18)
0x01的bit0=<0 dvi,1 hdmi>
0x01的bit13=<1 mute,0 unmute>

    4. Mute与解mute

      echo setMute On > /proc/mi_modules/mi_hdmi/mi_hdmi0
echo setMute Off > /proc/mi_modules/mi_hdmi/mi_hdmi0

    5. 查看Audio配置信息

      cat /proc/mi_modules/mi_ao/mi_ao0

    6. 强制设置hdmi/dvi mode

      echo setHdmiMode hdmi > /proc/mi_modules/mi_hdmi/mi_hdmi0
echo setHdmiMode dvi > /proc/mi_modules/mi_hdmi/mi_hdmi0

    7. Get Edid

      //block0
echo getEdid 0 > /proc/mi_modules/mi_hdmi/mi_hdmi0
//block1
echo getEdid 1 > /proc/mi_modules/mi_hdmi/mi_hdmi0

    8. Parse Edid

      echo parseEdid > /proc/mi_modules/mi_hdmi/mi_hdmi0
