Security Boot使用参考¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	07/20/2023
1.1	Added anti rollback function Updated automatic signature function	01/04/2024
1.2	Reorganize the document structure	01/31/2024
1.3	securityboot new bootflow	02/02/2024
1.4	add otpctrl write limit	05/26/2025
1.5	remove "otpctrl aes/rsa" limitation	08/18/2025
1.6	add sm2/ecc256/ecc384/ecc512 flow	10/10/2025
1.7	add otpfactor burn flow	10/11/2025

1. Security Boot概述¶

为防止用户产品的固件被抄板或者刷机，SGS固件在启动过程自动进行验签（或验签+解密），验签即签章的验证，防止软件加载的镜像内容被恶意篡改。其中加密和解密为可选，一般情况下镜像加密是为了防止镜像中的信息被泄露，而镜像验章是为了防止镜像的信息被篡改，用户可根据自身需求取舍。使用Security Boot的核心工作有两步：人为将镜像文件进行签章（或加密+签章），以及将签章使用到的对应key通过烧录保存在芯片OTP中。

图1 验签和解密总体流程

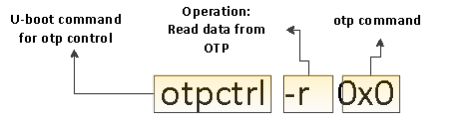

烧录芯片OTP的常用方式是使用uboot下的otpctrl cmd，(详见6. OTP 栏位介绍章节)。请注意OTP烧录无法反悔，为了防止误操作导致系统无法启动甚至IC作废，一般建议开发者先使用调试流程确认key内容正确。签章镜像的常用方式是使用security_boot_tools自动处理alkaid image包，(详见5. Security_boot_tools工具使用介绍章节)，如果客户有特殊需要，也可以选择手动签章方式《Security Boot手动签章使用参考》。

Security Boot还提供了防回滚机制（Anti-rollback），确保能正常加载和启动的镜像版本一定比用户在OTP里存储的版本号高，(详见3. Anti-rollback原理介绍章节)，用户可根据自身需求使用。开启Anti-rollback的核心工作有两步：使用security_boot_tools签章过程将版本号嵌入镜像中，以及将拦截的镜像版本号保存在芯片OTP中。

SGS芯片内部还提供了防止错误注入和信号分析的硬件设计（Multiple Round、SCA、key2sha1），防止新型密码分析方法对芯片加解密过程进行干扰或者分析，有效地增加系统破解难度，(详见4. 防止错误注入和信号分析原理介绍章节)，用户可根据自身需求使用。开启（Multiple Round、SCA、key2sha1）功能与镜像本身无关，核心工作只有一步：烧录OTP使能指定功能。

Security Boot支持的签章验签算法有：RSA2048/RSA4096, 国密SM2算法，ECC256/ECC384/ECC512算法。由于SM2与ECC算法原理类似，下面的描述会将SM2算法归为ECC系列算法。

mhera平台Secureboot支持RSA2048/RSA4096/SM2/ECC256/ECC384 算法, 不支持其他算法

2. Security Boot原理介绍¶

2.1. 开启Security Boot¶

当烧录完OTP Key后，真正启动Security Boot需要烧录OTP里的OTP_Secure_Boot相应的栏位（OTP烧录方法详见6.2 security boot相关的OTP栏位章节），将该栏位烧录为0xFFFFFFFF，则会启动OTP的SecurityBoot（注：开启后无法关闭，每次启动都将会强制走Security Boot flow）。

2.2. 单个镜像签章和Security Boot流程¶

Generate Signature一般是在local端执行security_boot_tools脚本完成，流程如下：

security_boot_tools对Image file进行SHA-256的计算，生成Digest
通过RSA2048做签章动作，生成256Bytes的signature; RSA4096生成512Byte的 signature; ECC256/SM2生成64Byte的signature; ECC384生成96Byte的signature; ECC512生成128Byte的signature;
将signature嵌入至Image尾端
将Image烧录到系统存储器中启动。

Verify Signature是在固件boot flow中执行，流程如下：

各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest
根据header信息取出嵌入在尾部的signature来做RSA2048/RSA4096的解密生成Digest'
对比Digest和Digest'，若对比一致，则Verify success，否则Verify fail。

如果走ECC验签流程无上述步骤，会直接对下一段Image中的signature进行验签，并直接给出校验结果。

图2.1 RSA2048/RSA4096签章验签流程

图2.2 ECC系列签章验签流程

2.3. 单个镜像签章+加密和Security Boot流程¶

对于RSA2048 or RSA4096流程：

Generate Signature一般是在local端执行security_boot_tools脚本完成：security_boot_tools先对Image通过AES加密成Cipher file，再对Cipher file进行SHA-256计算，生成Digest，再通过RSA-2048做加密动作，生成256Bytes的signature，再将signature嵌入至Image后端，最后将Image烧录把系统存储器中启动。

Verify Signature是在boot flow中，各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest，并根据header信息取出Signature，对Signature做RSA-2048的解密后，生成Digest'，最后对比Digest和Digest'。如对比成功，则对Cipher file进行AES解密的动作，最后解密为能开机的image。

对于ECC系列流程：

Generate Signature一般是在local端执行security_boot_tools脚本完成：security_boot_tools先对Image通过AES加密成Cipher file，再通过ECC系列算法做加密动作，生成signature数据，再将signature嵌入至Image后端，最后将Image烧录把系统存储器中启动。

Verify Signature是在boot flow中，各阶段的boot code会根据下一段Image的header信息来取出嵌入在末尾的Signature，再对Signature做对应的ECC系列验签。如果验签通过，则对Cipher file进行AES解密的动作，最后解密为能开机的image。

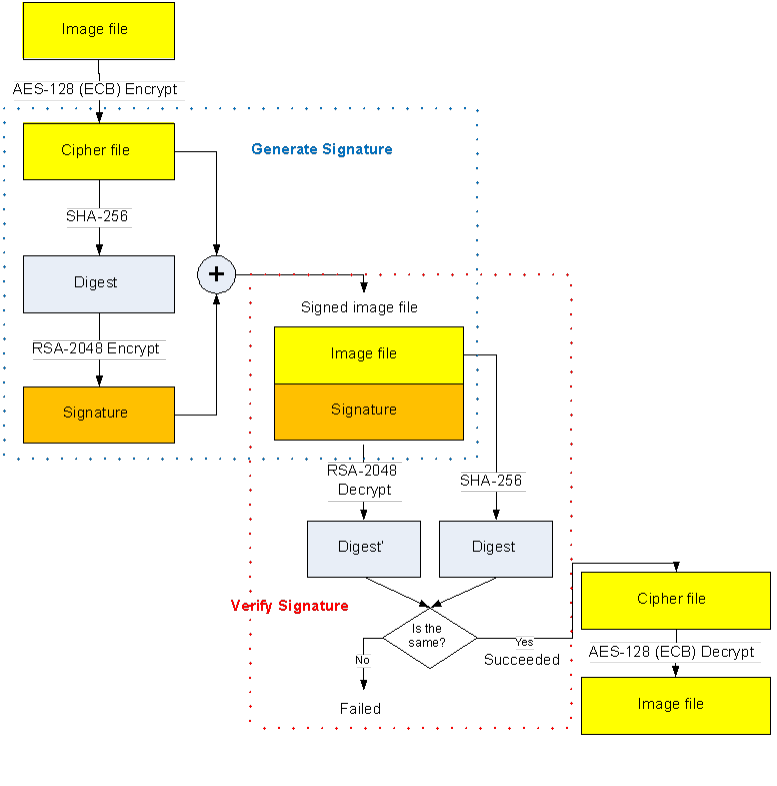

图3 签章+加密Security Boot流程

需要注意：

IPL只支持AES-CBC加密，而IPL_CUST不支持加密。

其他image支持AES （ECB/CBC/CTR加密），当使用CBC/CTR模式时，对应的IV key会被security_boot_tools制作成32字节的append段落，嵌入在image信息里，(详见3.1. Append data说明章节)。

2.4. 密钥介绍¶

从密钥使用的角度看，同一个image签章和验签必须使用一对RSA/ECC Private Key和RSA/ECC Public Key，加密和解密使用同一把AES Key。

2.4.1. RSA/ECC Public Key¶

验签流程中所用的RSA/ECC Public Key最多有三组。

第一把为 OTP Key，该把Key会在系统Power On后，Hardware会自动从OTP中载入，用来做验签IPL的可靠性，加载和验签过程Software是无法介入的。而OTP Key的内容，可以通过U-Boot的Command Line烧录至OTP的指定地址中。一旦OTP KEY锁读后，cpu或其他调试工具再也无法access rsakey(otp aes key同理)此时只有aesdma engine can access。

第二把为CUST Key，该Key会嵌在IPL的bin文件中，通过Software在整个boot flow中用来验签IPL_CUST的可靠性，因为IPL的可靠性有保证，因此验签IPL_CUST/TF-A/OPTEE的过程也是可靠的。而 CUST KEY的内容，一般是使用security_boot_tools工具将key文件insert到IPL的bin文件内容的指定位置。

图4 IPL结构

第三把为Image Key，该Key会嵌在IPL_CUST的bin文件中，通过Software在整个boot flow中用来验签UBOOT/VMM/RTOS/LINUX/ROOTFS的可靠性，因为IPL_CUST的可靠性有保证，因此验签后面所有镜像的过程也是可靠的。而Image Key的内容，一般是使用security_boot_tools工具将key文件insert到IPL_CUST的bin文件内容的指定位置。

图5 IPL_CUST结构

如果走的是ECC系列流程，Key的位置与上面描述相同，不同的是Public Key的size不一样。

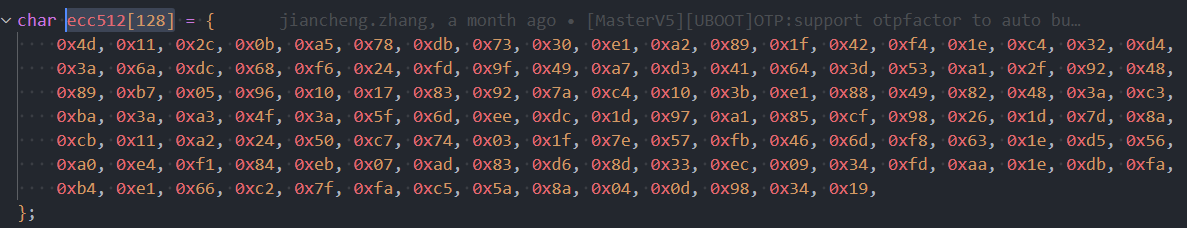

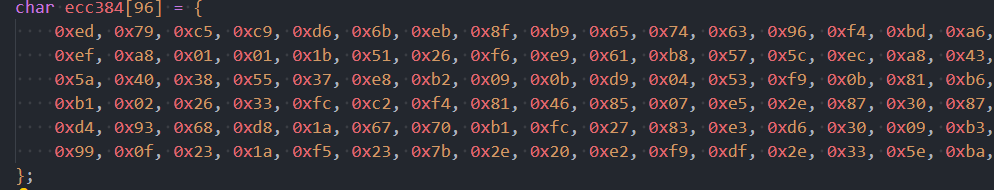

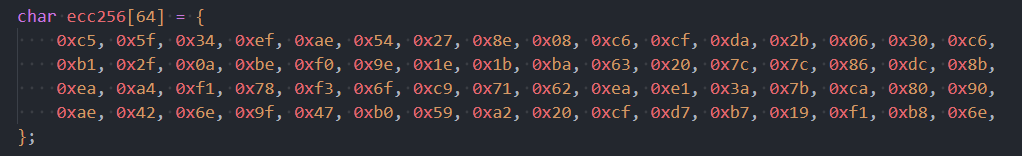

ECC256/SM2的Public Key是64Byte；ECC384的Public Key是96Byte；ECC512的Public Key是128Byte；

2.4.2. AES KEY¶

解密流程中所用的AES Key最多为8把。

在SGS固件在bootflow过程，由Hardware载入OTP里指定的AES key到crypto engine进行镜像解密。至于镜像使用8把AES key中的哪一把，一般是使用security_boot_tools工具在镜像中嵌入指定AES key 信息,(详见3.1. Append data说明章节)。除了IPL只支持CBC mode以及IPL_CUST不支持加密，其余image都支持ECB/CBC/CTR mode，一般也是使用security_boot_tools工具在镜像中嵌入IV信息。

所有bootload image用于解密的AES Key需要烧录到OTP存储单元中，OTP存储单元最多保存8把128bit的AESKEY或者4把256bit的AESKEY。所有bootload image可以任意指定8把中的任意1把key，甚至所有bootload image都共用其中1把key。

2.5. Security boot system flow介绍¶

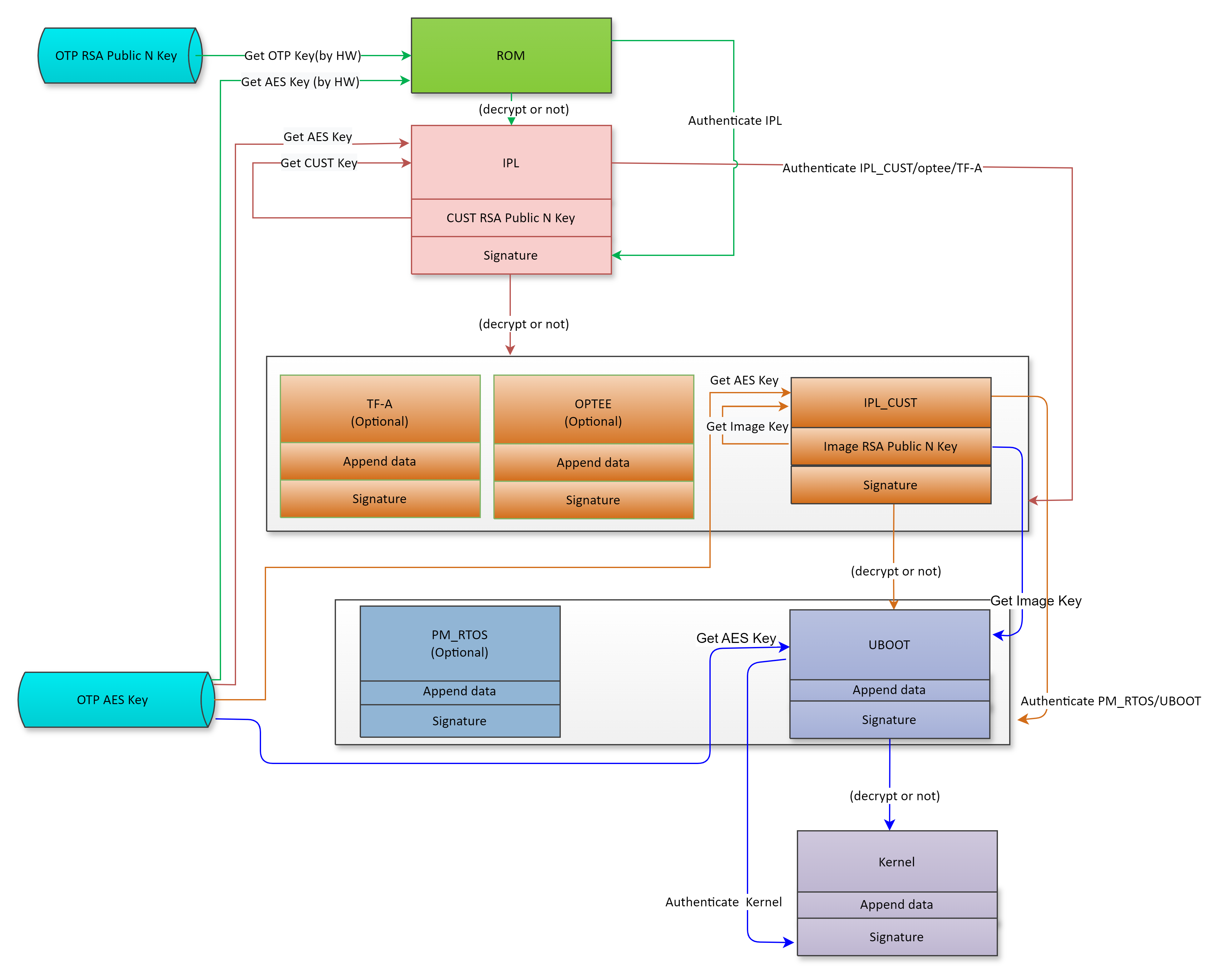

下图为从ROM到Linux Kernel的Security Boot Flow结构，其中Signature为签章数据部分，每个Flow的Signature均会嵌入到相应bin文件的最后，每个Flow均包含Get Key和Authenticate的动作直到Linux Kernel，部分Flow支持解密（是否开启解密取决于需求）。

图6 Boot Flow结构

Authenticate IPL by OTP Key-RSA

该流程为ROM code从OTP中读取RSA/ECC Public Key后，对IPL进行签章的验证。由于OTP的RSA/ECC Public Key可以进行Write Lock动作（后面章节会详细提及），阻止再次被写和被读取，所以OTP的RSA/ECC Public Key可以做到不被替换，从而保证了IPL不会被篡改。如果开启加密机制，ROM code根据OTP_ROM_SEL_AESKEY继续从OTP中读取AES key对IPL进行解密。
Authenticate TF-A by IPL's CUST Key-RSA

该流程为IPL读取事先嵌在IPL的CUST RSA/ECC Public Key后，对TF-A进行签章的验证。如果开启加密机制，IPL根据TF-A镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对TF-A进行解密。
Authenticate OP-TEE by IPL's CUST Key-RSA

该流程为IPL读取事先嵌在IPL的CUST RSA/ECC Public Key后，对OP-TEE进行签章的验证。如果开启加密机制，IPL根据OP-TEE镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对OP-TEE进行解密。
Authenticate IPL_CUST by IPL's CUST Key-RSA

该流程为IPL读取事先嵌在IPL的CUST RSA/ECC Public Key后，对IPL_CUST进行签章的验证。由于IPL不会被篡改，所以保证了嵌在IPL的CUST RSA/ECC Public Key不会被篡改，从而保证了IPL_CUST也不会被篡改。IPL_CUST不支持加密。
Authenticate U-Boot by IPL_CUST's Image Key-RSA

该流程为IPL_CUST读取事先嵌在IPL_CUST的Image RSA/ECC Public Key后，对U-Boot进行签章的验证。如果开启加密机制，IPL_CUST根据U-Boot镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对U-Boot进行解密。
Authenticate Kernel/ramdiskfs by IPL_CUST's Image Key-RSA

该流程为U-Boot bootcmd读取事先嵌在IPL_CUST的Image RSA/ECC Public Key后，对kernel/ramdiskfs进行签章的验证。如果开启加密机制，bootcmd根据kernel/ramdiskfs镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对kernel/ramdiskfs进行解密。

3. Anti-rollback原理介绍¶

防回滚机制，其目的是为了防止IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL 降级到以前的版本。各个阶段的boot code通过检查下一阶段的boot code(IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL) image信息里的Image Version，与保存在OTP里对应的OTP Version 进行对比，如果：

Image Version >= OTP Version ==> 正常加载并启动下一阶段的boot code image

Image Version < OTP Version ==> 提示系统卡住，不启动下一阶段的boot code image

以此来保证IPL/IPL_CUST/TF-A/OPTEE/UBOOT/KERNEL 的版本为最新。

以下是各个Image的可用进版数(otp version烧录详见6.3. anti-rollback相关的OTP栏位章节)。

Name	最多可进版次数	otp name	otp cmd offset range
IPL	64	OTP_VERSION_CTL	0x0 ~ 0x100
IPL_CUST	16	OTP_VERSION2_CTL	0x0 ~ 0x40
tfa	24	OTP_VERSION2_CTL	0x40 ~ 0xA0
optee	24	OTP_VERSION2_CTL	0xA0 ~ 0x100
uboot	24	OTP_VERSION2_CTL	0x100 ~ 0x160
kernel	24	OTP_VERSION2_CTL	0x160 ~ 0x1C0

注意：

在OTP Version中，用4 bytes表示进阶一次版本。以IPL为例，当IPL OTP Version 从0进版到1，需要使用OTP_VERSION_CTL命令将0x0-0x4刻录成0xFFFF FFFF; 当IPL OTP Version需要再次进版到2，需要使用OTP_VERSION_CTL命令将0x4-0x8刻录成0xFFFF FFFF;
Image Version为当前image的版本号，对于IPL和IPL_CUST，Image Version是保存在header data里；对于TF-A/OPTEE/UBOOT/KERNEL，Image Version是保存在appended data里; 除此之外的其他image（VMM/RTOS/PM_RTOS/ROOTFS）虽然也会追加appended data，但不支持anti-rollback功能。
otp version可具有自动更新功能(默认关闭)。当header version大于otp version时，会更新otp version与header version一致。

3.1. Append data说明¶

只要使用securityboot功能，目前除了IPL/IPL_CUST，security_boot_tools会用同样的方式处理其余每个Image（UBOOT/TF-A/VMM/KERNEL/OPTEE/RTOS等）：先在尾部追加 32byte appended data，再追加256/512 byte signature data。

图7 appended data结构

以下是 32byte appended data的说明:

Member	Description
magic	检索的标志
pend_version	Secure append的软件版本
pend_size	Secure append的长度，固定为32Byte
aes_msg	bit 0 - decrypt_enable。 bit [1:2] - 00:ecb; 01: ctr; 10:cbc。 bit [3] - 0:aes; 1:sm4
AntiRollback_version	uImage的版本号
IV1&IV2	CBC/CTR解密需要传入的IV值
aes_keynum	0000 ==> 没有经过AES加密 0100 ==> AES256 with {Key1[127:0], Key2[127:0] 0101 ==> AES256 with {Key3[127:0], Key4[127:0] 0110 ==> AES256 with {Key5[127:0], Key6[127:0] 0111 ==> AES256 with {Key7[127:0], Key8[127:0] 1000 ==> AES128 with Key1[127:0] 1001 ==> AES128 with Key2[127:0] 1010 ==> AES128 with Key3[127:0] 1011 ==> AES128 with Key4[127:0] 1100 ==> AES128 with Key5[127:0] 1101 ==> AES128 with Key6[127:0] 1110 ==> AES128 with Key7[127:0] 1111 ==> AES128 with Key8[127:0]

可以看出，镜像信息：如anti-rollback功能的Image Version、Image是否经过AES加密、使用哪种类型AES（CBC/CTR/ECB、128/256）加密、加密使用的IV值、使用OTP里哪一把AES key，都是保存在这32字节的appended data里。系统启动过程中，每一个阶段的boot code就是根据下一阶段的boot code image里的appended data，对其进行相应的version check和解密镜像。

4. 防止错误注入和信号分析原理介绍¶

防止错误注入和信号分析的功能，如Multiple Round、SCA、key2sha1。该功能默认关闭，需要通过配置OTP打开，(详见6.4. 防止错误注入和信号分析功能相关的OTP栏位章节)。

Multiple Round，表示AES内部加解密需要做N(1~4)次，N次结果一致再输出。

硬件增加Multiple Rounds的功能，如果开启此功能，硬件在做完一次AES加解密之后，将会记录此次结果，在内部再重新做1/ 2/ 3次AES加解密（取决于Register的设定），并对比N次结果，如果有一次结果不一致，则判定为结果出错，AESDMA Engine不输出结果，从而防止黑客攻击。实测该功能开启后，aes加密速率会有略微下降，通过配置OTP开启。
SCA是在aes加解密中加入random num打乱aes时序，防止SCA攻击。

旁路攻击（Side Channel Analysis，SCA）是一种新型密码分析方法，其突破了传统密码分析的思维模式，利用芯片密码运算过程中泄露的各种物理信息（如功耗、电磁辐射、声音、可见光等）与加解密操作的相关性来破解密码系统。

AESDMA Engine可在做AES加解密时，通过加入冗余操作，增加AES加解密的复杂程度，使得攻击者无法根据AES加解密原理借助工具推断分析出加解密的轮数。该功能对软件透明，通过配置OTP开启。
key2sha1

该方案的HW Flow及原理如下：
1. 在烧写AESKEY/RSAKEY/PASSWORD 的OTP时，用户需要将AESKEY/RSAKEY/PASSWORD 分别计算出 SHA1，并将SHA1 result进行XOR成32Bit的数据写入OTP_KeyX_chk/OTP_RSA_KEY_N_CHK/OTP_PassWord_chk中。
2. 系统启动过程HW将AESKEY Auto Load到AESDMA Engine中，RSAKey Auto Load到RSA_ENG的SRAM中，再开始AES/RSA运算。如果打开了OTP_RSA_KEY_N_CHK_ENABLE/OTP_OTP_KEY_CHK_ENABLE/OTP_PASSWORD_CHK_ENABLE，ROM code将会对rsakey/aeskey/pwd 做sha1&xor的动作，得出的结果与用户保存在OTP里的SHA1&XOR' 结果对比一致，则证明Key未被修改。
ROM code具体行为如图：

图6 key2sha1原理图
1. OTP_PROTECT_ENABLE是总开关，子开关 RSA_N_CHK_ENABLE，AES_CHK_ENABLE，PWD_CHK_ENABLE
2. 在前置开关满足的情况下，ROM code对PWD/AESKEY/RSAKEY做一次SHA1运算，再将sha1运算的结果（160bit）做5组异或操作，得到最终结果为32bit的数据。
3. 步骤2的32bit将和OTP中存储的值做对比，如果一致，则认为校验pass，否则将Halt。

5. Security_boot_tools工具使用介绍¶

使用Security_boot_tools对alkaid image进行签章的步骤主要有以下几步：

先编译打包，生成未签章的完整镜像烧录包。
手动制作RSA/ECC key和aes Key,替换Security_boot_tools工具目录下默认的RSA/ECC key和aes Key。
编译配置文件sign_image.config，指定各阶段的boot Image的Image version/rsa key/aes key/aes加密模式（CBC/CTR/ECB）/aes IV值等信息。
执行Security_boot_tools即可根据配置信息，自动完成对完整镜像烧录包的拆包、签名、嵌入CUST Key、嵌入appended data、打包、压缩等工作，输出已签章的完整镜像烧录包。

5.1. 制作RSA/ECC key和aes Key¶

5.1.1 制作RSA/ECC Key¶

制作方式适用于OTP Key/CUST Key/Image Key中的RSA/ECC Key，可依据客户需求，多个Image使用同一把Key或多个Image使用不同的RSA/ECC Key。出于安全性考虑，建议使用多把不同的RSA/ECC key。

使用RSA2048/4096算法，需要生成RSA private.pem和public.pem

使用SM2/ECC256/ECC384/ECC512算法，需要生成ECC private.der和public.der

请使用以下命令来生成RSA private.pem和public.pem

通过以下命令生成的E key值默认为0x10001，security boot flow不支持自定义E key值。

RSA2048 ：

生成 RSA2048 私钥
```
openssl genrsa -out private.pem 2048
```

生成 RSA2048 公钥

openssl rsa -in private.pem -out public.pem -outform PEM -pubout

RSA4096 ：

生成 RSA4096 私钥
```
openssl genrsa -out private.pem 4096
```

生成 RSA4096 公钥

openssl rsa -in private.pem -out public.pem -outform PEM -pubout

请使用以下命令来生成ECC private.der和public.der

SM2 ：

生成 SM2 私钥并转化为der格式

openssl ecparam -genkey -name SM2 -out private.pem
openssl ec -in private.pem -outform DER -out private.der

生成 SM2 公钥并转化为der格式

openssl ec -in private.pem -pubout -out public.pem
openssl ec -in public.pem -pubin -outform DER -out public.der

ECC256 ：

生成 ECC256 私钥并转化为der格式

openssl ecparam -genkey -name prime256v1 -out private.pem
openssl ec -in private.pem -outform DER -out private.der

生成 ECC256 公钥并转化为der格式

openssl ec -in private.pem -pubout -out public.pem
openssl ec -in public.pem -pubin -outform DER -out public.der

ECC384 ：

生成 ECC384 私钥并转化为der格式

openssl ecparam -genkey -name secp384r1 -out private.pem
openssl ec -in private.pem -outform DER -out private.der

生成 ECC384 公钥并转化为der格式

openssl ec -in private.pem -pubout -out public.pem
openssl ec -in public.pem -pubin -outform DER -out public.der

ECC512 ：

生成 ECC512 私钥并转化为der格式

openssl ecparam -genkey -name brainpoolP512r1 -out private.pem
openssl ec -in private.pem -outform DER -out private.der

生成 ECC512 公钥并转化为der格式

openssl ec -in private.pem -pubout -out public.pem
openssl ec -in public.pem -pubin -outform DER -out public.der

将上述生成的n对RSA/ECC key，替换project/image/security_boot_tools/下的rsa2048/rsa4096/sm2/ecc256/ecc384/ecc512 对应目录下需要用到的key binary文件即可。

key type	Description
private-otp.pem	被security_boot_tools用来签章IPL
public-otp.pem	需要人为烧录到OTP里，用于启动过程ROM code验签IPL
private-cust.pem	被security_boot_tools用来签章IPL_CUST/TF_A/OPTEE
public-cust.pem	被security_boot_tools嵌入到IPL里，用于启动过程IPL验签IPL_CUST/TF_A/OPTEE
private-image.pem	被security_boot_tools用来签章除了IPL/IPL_CUST/TF_A/OPTEE的其他Image
public-image.pem	被security_boot_tools嵌入到IPL_CUST里，用于启动过程IPL_CUST验签除了IPL/IPL_CUST/TF_A/OPTEE的其他Image

5.1.2. 制作AES Key¶

这边通过xxd tool来生成AES key binary file，制作方式适用于OTP里的8把 aes-128 key或者4把aes-256 key。可依据客户需要求，多个Image使用同一把aes Key或者多个Image使用不同的aes Key。出于安全性考虑，建议使用多把不同的aes key。

AES-128 Key

echo '00102030405060708090A0B0C0D0E0FF' | xxd -r -ps > aesKey_128.bin

AES-256 Key

echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey_256.bin

IV

echo '303132333435363738393A3B3C3D3E3F' | xxd -r -ps > IV.bin

将上述生成的n把AES key,替换project/image/security_boot_tools/下的aesKey目录下对应的需要用到的key binary文件即可。

5.2. 配置文件sign_image.config¶

进入project/image/security_boot_tools/下，修改sign_image.config文件。

sign_image.config文件中参数说明：

Name	Description
sign_alg	sign_alg的值为 rsa 或 ecc 或 sm2，各阶段boot code都由该参数指定使用RSA2048/RSA4096 or ECC系列算法进行签章验签
sign_len	如果sign_alg选择rsa, 则sign_len的值为 2048 或 4096，即整个Secureboot流程中都使用RSA2048 or RSA4096进行签章验签; 如果sign_alg选择ecc, 则sign_len的值为256/384/512,即整个Secureboot流程中都使用ecc256/ecc384/ecc512进行签章验签; 如果sign_alg选择sm2, 则sign_len的值填非0值即可, 即整个Secureboot流程中都使用sm2算法进行签章验签
padding_type	padding_type 值为 pkcs 或 pss, 指定用于rsa签名过程中的填充方式。
ipl_abk	IPL的image version版本号，anti-rollback func used，当ipl_abk=0时表示不使用antirollback
ipl_aeskeynum	IPL加密功能。aeskey目录下有8把aes128和4把aes256，可以选择使用4把aes256和8把aes128中的一把，和aeskeylen搭配使用，当ipl_aeskeynum=0时表示不使用aes加密。以ipl_aeskeylen=128&&ipl_aeskeynum=1为例，说明IPL将使用security_boot_tools/aeskey/aesKey128_1.bin作为aes-key进行加密
ipl_aeskeylen	IPL加密功能。aeskey目录下有8把aes128和4把aes256，aeskeylen的值为128 或者256。当ipl_aeskeylen=0时表示不使用aes加密，和ipl_aeskeynum搭配使用。
ipl_IV	IPL加密方式一定是cbc。如果加密的话，此项填入IV的binary的名字

sw_debug	测试时代替OTP_Secure_boot使用，调试模式

ipl_cust_abk	IPL_CUST的版本号, antirollback func used

tf_a_abk	TF_A的版本号，antirollback func used
tf_a_aes_type	tf_a的加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
tf_a_aeskeylen	aeskeylen的值为128 或者256。当tf_a_aeskeylen=0时表示不使用aes加密，和tf_a_aeskeynum搭配使用
tf_a_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当tf_a_aeskeynum=0时表示不使用aes加密
tf_a_IV	CBC or CTR所需要的IV值file name
tf_a_enable	是否使能以上参数，若为0，则默认使用image的参数

optee_abk	OPTEE的版本号，antirollback func used
optee_aes_type	optee的加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
optee_aeskeylen	aeskeylen的值为128 或者256。当optee_aeskeylen=0时表示不使用aes加密，和optee_aeskeynum搭配使用
optee_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当optee_aeskeynum=0时表示不使用aes加密
optee_IV	CBC or CTR所需要的IV值filename
optee_enable	是否使能以上参数，若为0，则默认使用image的参数

Name	Description
vmm_abk	VMM的版本号, antirollback func used，暂不支持版本控制
vmm_aes_type	加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
vmm_aes_enable	VMM是否使用AES加密，若为0表示不适用aes加密
vmm_aeskeylen	aeskeylen的值为128 或者256。当vmm_aeskeylen=0时表示不使用aes加密，和vmm_aeskeynum搭配使用
vmm_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当vmm_aeskeynum=0时表示不使用aes加密
vmm_IV	CBC or CTR所需要的IV值file name
vmm_enable	是否使能以上参数，若为0，则默认使用image的参数

uboot_abk	uboot的版本号，antirollback func used
uboot_aes_type	加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
uboot_aeskeylen	aeskeylen的值为128 或者256。当uboot_aeskeylen=0时表示不使用aes加密，和uboot_aeskeynum搭配使用
uboot_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当uboot_aeskeynum=0时表示不使用aes加密
uboot_IV	CBC or CTR所需要的IV值file name
uboot_enable	是否使能以上参数，若为0，则默认使用image的参数

kernel_abk	kernel的版本号，antirollback func used
kernel_aes_type	加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
kernel_aeskeylen	aeskeylen的值为128 或者256。当kernel_aeskeylen=0时表示不使用aes加密，和kernel_aeskeynum搭配使用
kernel_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当kernel_aeskeynum=0时表示不使用aes加密
kernel_IV	CBC or CTR所需要的IV值file name
kernel_enable	是否使能以上参数，若为0，则默认使用image的参数

Name	Description
rtos_abk	RTOS的版本号, antirollback func used，暂不支持版本控制
rtos_aes_type	加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
rtos_aeskeylen	aeskeylen的值为128 或者256。当rtos_aeskeylen=0时表示不使用aes加密，和rtos_aeskeynum搭配使用
rtos_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当rtos_aeskeynum=0时表示不使用aes加密
rtos_IV	CBC or CTR所需要的IV值file name
rtos_enable	是否使能以上参数，若为0，则默认使用image的参数

image_aes_type	加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
image_aeskeylen	aeskeylen的值为128 或者256。当image_aeskeylen=0时表示不使用aes加密，和image_aeskeynum搭配使用
image_aeskeynum	aeskeylen=128下aeskeynum有效范围为[1-8]。 aeskeylen=256下aeskeynum有效范围为[1-4]，当image_aeskeynum=0时表示不使用aes加密，目前仅支持aeskey128_1解密
image_IV	CBC or CTR所需要的IV值file name
image_abk	预保留，若使用anti rollback功能，填写在对应image的abk

5.3. 运行Security_boot_tools¶

实际操作步骤如下：

进入project目录，make xxx_defconfig; make clean -j32; make image -j32;
进入project/image/security_boot_tools/下，make clean;make;即可生成security_boot_tools/image_secure目录（目录下Image已签章）

如果签章的动作需要在别的目录下做或者需要在不同电脑上签章，Step2中请执行make image_prepare，并把security_boot_tools完整copy到另一个位置，再执行make即可。

注：security_boot_tools生成的image，estar会自动配置bootcmd来验签(或者解密+验签)kernel。默认rootfs会加签，但bootcmd不会验签（或者解密+验签）rootfs。如需验签rootfs,请手动修改bootcmd，增加signature 验签rootfs步骤。

5.4. signature cmd介绍¶

在Uboot阶段需要修改环境变量bootcmd来对Linux Kernel/rtos/vmm/ramdiskfs等binary进行验证，其原理是通过sigauth命令来对Binary进行验签和解密：

sigauth <Binary_Addr>

<Binary_Addr>:  需要验签（或者加密）的binary在ddr里的加载地址。

U-boot启动pure linux，验签前:

EX:
setenv bootcmd ' dcache on; loados nand 0x23000000 KERNEL ${kernel_file_size}; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

U-boot启动pure linux，验签后:

EX:
setenv bootcmd ' dcache on; loados nand 0x23000000 KERNEL ${kernel_file_size}; sigauth 0x23000000 ; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

U-boot启动dualos，验签前:

EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header; loados nand by_header KERNEL by_header;dcache off;bootm ${loados_addr};

U-boot启动dualos，验签后:

EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;sigauth ${loados_addr};bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header;sigauth ${loados_addr}; loados nand by_header KERNEL by_header;sigauth ${loados_addr};dcache off;bootm ${loados_addr};

6. OTP 栏位介绍¶

如果要在uboot下使用otpctrl功能，需要确保uboot开启CONFIG_ARM_SMCCC！

在编译uboot时需要选择的配置如下:

    ARM architecture-->
        [*] Support for ARM SMC Calling Convention(SMCCC)

OTP各个bit只能烧写一次，一旦置1后不可置0，请在确认需要的场合下执行烧写动作！

OTP相同位置烧写相同数据的动作可能会导致OTP内容损坏，不允许有重复写相同数据的动作

6.1. OTP Command Format¶

烧录芯片的OTP栏位一般是在uboot下使用otpctrl进行烧录操作。烧录完OTP后，一般需要下次启动才会生效。

如下图，列出在UBOOT下执行OTP烧录的两个COMMAND，分别能对OTP进行读写的动作。

WRITE COMMAND:

READ COMMAND:

ERROR CODE：

FF01: 无效的COMMAND

FF02: 无效的OTP地址

FF03: 无效的OTP执行许可证

支持在uboot下使用otpfactor指令进行自动烧录，详见6.6. otpfactor指令自动烧录OTP章节

6.2. security boot相关的OTP栏位¶

如果客户使用security boot功能，需要关注OTP以下内容：

OTP	command ID	length(byte)	Description
OTP_RSA_N	0X00	512	保存用于验签IPL的RSA public key的 N 值。走ecc256流程时，保存Public Key值
OTP_RSA_E	0X01	4	保存用于验签IPL的RSA public key的 E 值。走ecc256流程时，不能烧录值
OTP_SECURITY_BOOT	0X02	4	启动security boot功能开关，需要在确认正确烧录完RSA/AES key才开启
OTP_RSA_KEY_LOCK	0X03	4	对OTP内的RSA Public Key栏位进行LOCK的动作，LOCK后不可再修改，客户可根据需求使用
OTP_RSA_KEY_BLOCK	0X04	4	对OTP内的RSA Public Key栏位进行BLOCK的动作，BLOCK后CPU无法读出OTP内的RSA Public Key，客户可根据需求使用
OTP_KEY1	0X05	16	第1把AES128 key
OTP_KEY2	0X06	16	第2把AES128 key，也可以和OTP_KEY1组合成第1把AES256 key
OTP_KEY3	0X07	16	第3把AES128 key
OTP_KEY4	0X08	16	第4把AES128 key，也可以和OTP_KEY3组合成第2把AES256 key
OTP_KEY5	0X09	16	第5把AES128 key
OTP_KEY6	0X0A	16	第6把AES128 key，也可以和OTP_KEY5组合成第3把AES256 key
OTP_KEY7	0X0B	16	第7把AES128 key
OTP_KEY8	0X0C	16	第8把AES128 key，也可以和OTP_KEY7组合成第4把AES256 key
OTP_AES_KEY1_LOCK	0X0D	4	LOCK后不可再修改即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY1_BLOCK	0X0E	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY2_LOCK	0X0F	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY2_BLOCK	0X10	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY3_LOCK	0X11	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY3_BLOCK	0X12	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY4_LOCK	0X13	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY4_BLOCK	0X14	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY5_LOCK	0X15	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY5_BLOCK	0X16	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY6_LOCK	0X17	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY6_BLOCK	0X18	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY7_LOCK	0X19	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY7_BLOCK	0X1A	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_AES_KEY8_LOCK	0X1B	4	LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
OTP_AES_KEY8_BLOCK	0X1C	4	BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
OTP_ROM_SELECT_AES_KEY	0X24	4	选择OTP中哪一把AESKey对IPL进行解密，一旦写入此OTP，IPL必须使用CBC加密
OTP_ROM_SELECT_AES_KEY_LOCK	0X25	4	LOCK后OTP_ROM_SELECT_AES_KEY不可再修改。
OTP_RSA_KEY_LEN	0X2F	4	使用RSA2048签章，不用烧录,使用其它签章方式需要烧录
OTP_PSS_PKCS_SELECT	0X52	1(bit)	使用rsa签章时，选择PSS填充方式需要烧录，选择PKCS填充方式不需要烧录

各个OTP栏位的烧录方法举例说明如下。

6.2.1. OTP_RSA_N (0x0) / OTP_RSA_E (0x1)¶

走rsa2048 or rsa4096流程：

对于生成的rsa public.pem文件，需要先将pem格式转化成可以用于烧录的格式。使用以下cmd生成rsaKey.txt，rsaKey.txt中的command在UBOOT下烧写OTP。

./key_proc.py --exportkey_reverse --rsa=private.pem

举例使用现成的pem文件转化后的rsaKey.txt内容如下，直接复制粘贴到uboot 菜单命令行下执行即可：

####### RSA N-Key ########
otpctrl -w 0x0 0x0 0x58653431;otpctrl -w 0x0 0x4 0x06ba8f4a;otpctrl -w 0x0 0x8 0x5caee61a;otpctrl -w 0x0 0xc 0x1912648d;otpctrl -w 0x0 0x10 0xb3b77f1c;otpctrl -w 0x0 0x14 0xd116e973;otpctrl -w 0x0 0x18 0x74f82967;otpctrl -w 0x0 0x1c 0xf85d78e8;otpctrl -w 0x0 0x20 0x55a92d7a;otpctrl -w 0x0 0x24 0xf807ef92;otpctrl -w 0x0 0x28 0xeaca7ab8;otpctrl -w 0x0 0x2c 0x2d33149a;otpctrl -w 0x0 0x30 0xc47f6cfb;otpctrl -w 0x0 0x34 0x99d0fb2b;otpctrl -w 0x0 0x38 0xb94e529f;otpctrl -w 0x0 0x3c 0x09d1e66a;
otpctrl -w 0x0 0x40 0x93614b62;otpctrl -w 0x0 0x44 0x40db5115;otpctrl -w 0x0 0x48 0x4d37ec4c;otpctrl -w 0x0 0x4c 0xd7ac36da;otpctrl -w 0x0 0x50 0x8bbef7bb;otpctrl -w 0x0 0x54 0x459ffe82;otpctrl -w 0x0 0x58 0xea5aa7ed;otpctrl -w 0x0 0x5c 0x979ac988;otpctrl -w 0x0 0x60 0xd9ad7843;otpctrl -w 0x0 0x64 0xb086c544;otpctrl -w 0x0 0x68 0x75248853;otpctrl -w 0x0 0x6c 0xd0c61f34;otpctrl -w 0x0 0x70 0xd4fd028a;otpctrl -w 0x0 0x74 0x93037bd3;otpctrl -w 0x0 0x78 0x2b3cd0e2;otpctrl -w 0x0 0x7c 0x12b49f2d;
otpctrl -w 0x0 0x80 0x72fc0405;otpctrl -w 0x0 0x84 0xc1fb6cfd;otpctrl -w 0x0 0x88 0xb42fb860;otpctrl -w 0x0 0x8c 0xa06e8c6e;otpctrl -w 0x0 0x90 0x43870bc3;otpctrl -w 0x0 0x94 0xb97ebe88;otpctrl -w 0x0 0x98 0x45113bd1;otpctrl -w 0x0 0x9c 0xb7974436;otpctrl -w 0x0 0xa0 0x47c3d001;otpctrl -w 0x0 0xa4 0x3611716d;otpctrl -w 0x0 0xa8 0x67abc2d5;otpctrl -w 0x0 0xac 0x773ac1cd;otpctrl -w 0x0 0xb0 0x7d1ee609;otpctrl -w 0x0 0xb4 0xc72e97ee;otpctrl -w 0x0 0xb8 0x91af8bd5;otpctrl -w 0x0 0xbc 0xd516243d;
otpctrl -w 0x0 0xc0 0x949b2522;otpctrl -w 0x0 0xc4 0x3d73c4d7;otpctrl -w 0x0 0xc8 0xcf2fde53;otpctrl -w 0x0 0xcc 0xbd35d242;otpctrl -w 0x0 0xd0 0x2362de0f;otpctrl -w 0x0 0xd4 0x8d9f7418;otpctrl -w 0x0 0xd8 0x861f69d5;otpctrl -w 0x0 0xdc 0x0736f5ff;otpctrl -w 0x0 0xe0 0x7655b44e;otpctrl -w 0x0 0xe4 0x06198429;otpctrl -w 0x0 0xe8 0xe0975a88;otpctrl -w 0x0 0xec 0x6fcec320;otpctrl -w 0x0 0xf0 0x49480b57;otpctrl -w 0x0 0xf4 0xea4a5ee3;otpctrl -w 0x0 0xf8 0x6502ddee;otpctrl -w 0x0 0xfc 0xd6d17ae2;
####### RSA E-Key ########
otpctrl -w 0x1 0x0 0x00010001

注意：因为uboot 菜单命令行的buf缓存长度有限制，不可直接将64条otpctrl命令当成一次复制粘贴回车运行。建议至少分成4次执行。

如果走ECC系列算法的签章验签流程：

对于生成的pem格式的ecc密钥，需要先使用如下指令将密钥转化为der格式

openssl ec -in private.pem -outform DER -out private.der

再使用如下指令将der格式转化成可以用于烧录的格式，执行后会生成rsaKey.txt，使用rsaKey.txt中的command在UBOOT下烧写OTP。

SM2算法：

./key_proc.py --exportkey_ecc --ec=private-otp.der --curves=SM2

ECC256算法：

./key_proc.py --exportkey_ecc --ec=private-otp.der --curves=secp256r1

ECC384算法：

./key_proc.py --exportkey_ecc --ec=private-otp.der --curves=secp384r1

ECC512算法：

./key_proc.py --exportkey_ecc --ec=private-otp.der --curves=brainpoolP512r1

举例使用现成的ecc256 pem文件转化后的rsaKey.txt内容如下，直接复制粘贴到uboot 菜单命令行下执行即可：

####### ECC PX ########
otpctrl -w 0x0 0x0 0xb73a3460;otpctrl -w 0x0 0x4 0x0eb47647;otpctrl -w 0x0 0x8 0x4c9d7ce7;otpctrl -w 0x0 0xc 0x681eb04d;otpctrl -w 0x0 0x10 0xd7d5f581;otpctrl -w 0x0 0x14 0x4be74af8;otpctrl -w 0x0 0x18 0x4acf2678;otpctrl -w 0x0 0x1c 0x4cdaae72;
####### ECC PY ########
otpctrl -w 0x0 0x20 0x74b17388;otpctrl -w 0x0 0x24 0x699da51e;otpctrl -w 0x0 0x28 0x839b3a07;otpctrl -w 0x0 0x2c 0xf57cca01;otpctrl -w 0x0 0x30 0x0da38989;otpctrl -w 0x0 0x34 0xc5eb0a46;otpctrl -w 0x0 0x38 0x1cd03251;otpctrl -w 0x0 0x3c 0xc63407cf;

检查rsa/ecc key是否成功写入：

otpctrl  -r 0x0

6.2.2. OTP_SECURE_BOOT (0x2)¶

确认RSA/AES key都烧录后，启动security boot功能（下次启动才会生效）：

otpctrl -w 0x2 0x0 0xFFFFFFFF

检查security boot功能是否已开启：

otpctrl  -r 0x2

结果为 0xFFFFFFFF 表示开启，重启后生效

6.2.3. OTP_RSA_KEY_LOCK (0x3) / OTP_RSA_KEY_BLOCK (0x4)¶

非必要操作，客户可根据需求使用。

确认LOCK和BLOCK rsa key（下次启动才会生效）:

otpctrl -w 0x3 0x0 0xFFFFFFFF
otpctrl -w 0x4 0x0 0xFFFFFFFF

检查LOCK和BLOCK是否已开启:

otpctrl -r 0x3
otpctrl -r 0x4

结果为 0xFFFFFFFF 表示开启，重启后生效

6.2.4. OTP_AES128_KEY (0x5~0xC)¶

如果客户使用security boot的签章+加密功能，烧录AES KEY是必要操作。

如果是制作AES128 KEY:

echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey128_1.bin

烧录AES key示例：

OTP中可以存放有8把AES128 KEY，一把key占有16-Bytes的OTP位置。在设置完该Command后，须于下次启动才会生效。

ALL AESKEY WRITE COMMAND:

KEY1

WRITE COMMAND:

otpctrl -w 0x5 offset writedata

READ COMMAND:

otpctrl -r 0x5

Example:

制作AES KEY: echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey1.bin

otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

KEY2

WRITE COMMAND:

otpctrl -w 0x6 offset writedata

READ COMMAND:

otpctrl -r 0x6

Example:

制作AES KEY: echo '00112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey2.bin

otpctrl -w 0x6 0x0 0x33221100
otpctrl -w 0x6 0x4 0x77665544
otpctrl -w 0x6 0x8 0xBBAA9988
otpctrl -w 0x6 0xC 0xFFEEDDCC

KEY3

WRITE COMMAND:

otpctrl -w 0x7 offset writedata

READ COMMAND:

otpctrl -r 0x7

Example:

制作AES KEY: echo '030102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey3.bin

otpctrl -w 0x7 0x0 0x03020103
otpctrl -w 0x7 0x4 0x07060504
otpctrl -w 0x7 0x8 0x0B0A0908
otpctrl -w 0x7 0xC 0x0F0E0D0C

KEY4

WRITE COMMAND:

otpctrl -w 0x8 offset writedata

READ COMMAND:

otpctrl -r 0x8

Example:

制作AES KEY: echo '04112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey4.bin

otpctrl -w 0x8 0x0 0x33221104
otpctrl -w 0x8 0x4 0x77665544
otpctrl -w 0x8 0x8 0xBBAA9988
otpctrl -w 0x8 0xC 0xFFEEDDCC

KEY5

WRITE COMMAND:

otpctrl -w 0x9 offset writedata

READ COMMAND:

otpctrl -r 0x9

Example:

制作AES KEY: echo '05112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey5.bin

otpctrl -w 0x9 0x0 0x33221105
otpctrl -w 0x9 0x4 0x77665544
otpctrl -w 0x9 0x8 0xBBAA9988
otpctrl -w 0x9 0xC 0xFFEEDDCC

KEY6

WRITE COMMAND:

otpctrl -w 0xA offset writedata

READ COMMAND:

otpctrl -r 0xA

Example:

制作AES KEY: echo '06112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey6.bin

otpctrl -w 0xA 0x0 0x33221106
otpctrl -w 0xA 0x4 0x77665544
otpctrl -w 0xA 0x8 0xBBAA9988
otpctrl -w 0xA 0xC 0xFFEEDDCC

KEY7

WRITE COMMAND:

otpctrl -w 0xB offset writedata

READ COMMAND:

otpctrl -r 0xB

Example:

制作AES KEY: echo '07112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey7.bin

otpctrl -w 0xB 0x0 0x33221107
otpctrl -w 0xB 0x4 0x77665544
otpctrl -w 0xB 0x8 0xBBAA9988
otpctrl -w 0xB 0xC 0xFFEEDDCC

KEY8

WRITE COMMAND:

otpctrl -w 0xC offset writedata

READ COMMAND:

otpctrl -r 0xC

Example:

制作AES KEY: echo '08112233445566778899AABBCCDDEEFF' | xxd -r -ps > aesKey8.bin

otpctrl -w 0xC 0x0 0x33221108
otpctrl -w 0xC 0x4 0x77665544
otpctrl -w 0xC 0x8 0xBBAA9988
otpctrl -w 0xC 0xC 0xFFEEDDCC

KEY256_1

WRITE COMMAND:

otpctrl -w 0x5 offset writedata
otpctrl -w 0x6 offset writedata

READ COMMAND:

otpctrl -r 0x5
otpctrl -r 0x6

Example:

制作AES KEY: echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_1.bin

otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

otpctrl -w 0x6 0x0 0x13121110
otpctrl -w 0x6 0x4 0x17161514
otpctrl -w 0x6 0x8 0x1B1A1918
otpctrl -w 0x6 0xC 0x1F1E1D1C

KEY256_2/KEY256_3/KEY256_4 烧录方法与KEY256_1类似

6.2.5. OTP_AES128_KEY1~8_LOCK (0xD,0xF,0x11,0x13,0x15,0x17,0x19,0x1B) / OTP_AES128_KEY1~8_BLOCK (0xE,0x10,0x12,0x14,0x16,0x18,0x1A,0x1C)¶

非必要操作，客户可根据需求使用。

确认LOCK和BLOCK 第一把AES128 key（下次启动才会生效）:

otpctrl -w 0xD 0x0 0xFFFFFFFF
otpctrl -w 0xE 0x0 0xFFFFFFFF

第一把AES128 key检查LOCK和BLOCK是否已开启:

otpctrl -r 0xD
otpctrl -r 0xE

确认LOCK和BLOCK 第一把AES256 key（下次启动才会生效）:

otpctrl -w 0xD 0x0 0xFFFFFFFF
otpctrl -w 0xF 0x0 0xFFFFFFFF
otpctrl -w 0xE 0x0 0xFFFFFFFF
otpctrl -w 0x10 0x0 0xFFFFFFFF

第一把AES256 key检查LOCK和BLOCK是否已开启:

otpctrl -r 0xD
otpctrl -r 0xF
otpctrl -r 0xE
otpctrl -r 0x10

LOCK和BLOCK8把AES128 key或者4把AES256 key的操作同理。

6.2.6. OTP_ROM_SEL_AESKEY (0x24)¶

如果客户使用security boot的签章+加密功能，烧录OTP_ROM_SEL_AESKEY用来选择OTP中哪一把AESKey对IPL进行解密是必要操作。

如果客户只使用security boot的签章，无加解密流程，则不可烧录OTP_ROM_SEL_AESKEY。

Read cmd:

    otpctrl -r 0x24

Example:

选择 AESKEY128_1
```
otpctrl -w 0x24 0x0 0xFF000000
```
读到数据为 0xFF000000 表示成功写入
选择 AESKEY128_2
```
otpctrl  -w 0x24 0x0 0xFF0000FF
```
读到数据为 0xFF0000FF 表示成功写入
选择 AESKEY128_3
```
otpctrl  -w 0x24 0x0 0xFF00FF00
```
读到数据为 0xFF00FF00 表示成功写入
选择 AESKEY128_4
```
otpctrl  -w 0x24 0x0 0xFF00FFFF
```
读到数据为 0xFF00FFFF 表示成功写入
选择 AESKEY128_5
```
otpctrl  -w 0x24 0x0 0xFFFF0000
```
读到数据为 0xFFFF0000 表示成功写入
选择 AESKEY128_6
```
otpctrl  -w 0x24 0x0 0xFFFF00FF
```
读到数据为 0xFFFF00FF 表示成功写入
选择 AESKEY128_7
```
otpctrl  -w 0x24 0x0 0xFFFFFF00
```
读到数据为 0xFFFFFF00 表示成功写入
选择 AESKEY128_8
```
otpctrl  -w 0x24 0x0 0xFFFFFFFF
```
读到数据为 0xFFFFFFFF 表示成功写入

另外IPL可以使用AES256解密，OTP中AESKEY256实际上是由OTP中两把AES128组合而成，组合和设置方式举例如下：

选择 AESKEY256_1（Composition mode: AES128key1 + AES128key2）
```
otpctrl  -w 0x24 0x0 0x00FF0000
```
读到数据为 0x00FF0000 表示成功写入
选择 AESKEY256_2（Composition mode: AES128key3 + AES128key4）
```
otpctrl  -w 0x24 0x0 0x00FF00FF
```
读到数据为 0x00FF00FF 表示成功写入
选择 AESKEY256_3（Composition mode: AES128key5 + AES128key6）
```
otpctrl  -w 0x24 0x0 0x00FFFF00
```
读到数据为 0x00FFFF00 表示成功写入
选择 AESKEY256_4（Composition mode: AES128key7 + AES128key8）
```
otpctrl  -w 0x24 0x0 0x00FFFFFF
```
读到数据为 0x00FFFFFF 表示成功写入

6.2.7. OTP_ROM_SEL_AESKEY_LOCK (0x25)¶

非必要操作，客户可根据需求使用。

确认LOCK和BLOCK OTP_ROM_SEL_AESKEY里的内容（下次启动才会生效）:

otpctrl -w 0x25 0x0 0xFFFFFFFF

检查LOCK和BLOCK是否已开启:

otpctrl  -r 0x25

结果为 0xFFFFFFFF 表示开启，重启后生效

6.2.8. OTP_RSA_KEY_LEN(0x2F)¶

该Command被使用来配置RSA_KEY的长度，默认长度为2048bit。

在设置完该Command后，须于下次启动才会生效。

若想设置为RSA4096验签，请烧此OTP

WRITE COMMAND:

otpctrl -w 0x2F 0x0  0xFFFFFFFF

READ COMMAND:

otpctrl  -r 0x2F

读到 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 表示烧录成功

若想设置为ECC256验签，请烧此OTP

WRITE COMMAND:

otpctrl -w 0x2F 0x4  0xFFFFFFFF

READ COMMAND:

otpctrl  -r 0x2F

读到 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 表示烧录成功

若想设置为ECC384验签，请烧此OTP

WRITE COMMAND:

otpctrl -w 0x2F 0x0  0xFFFFFFFF
otpctrl -w 0x2F 0x4  0xFFFFFFFF

READ COMMAND:

otpctrl  -r 0x2F

读到 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 表示烧录成功

若想设置为SM2验签，请烧此OTP

WRITE COMMAND:

otpctrl -w 0x2F 0x8  0xFFFFFFFF

READ COMMAND:

otpctrl  -r 0x2F

读到 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 表示烧录成功

6.2.9. OTP_PSS_PKCS_SELECT(0x52)¶

使用rsa签章方式时，默认使用PKCS填充方式，如果选择PSS填充方式烧录此OTP：

otpctrl -w 0x52 0x0 0xFFFFFFFF

检查是否烧写成功：

otpctrl  -r 0x52

读到0x08, 0x00, 0x00, 0x00,表示烧录成功(最低位字节的BIT3为1)，重启后生效

6.3. anti-rollback相关的OTP栏位¶

如果客户不使用anti-rollback功能，将security_boot_tools/sign_image.config里的所有Image version默认保持为0即可。

如果客户使用anti-rollback功能，才需要关注OTP以下内容：

OTP	command ID	length(byte)	Description
OTP_IPL_ANTI_ROLLBACK	0x2B	256	保存IPL的OTP version，每4bytes表示一次进阶版本，最多可进版64次
OTP_IPL_CUST_ANTI_ROLLBACK	0x2C	64	保存IPL_CUST的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_TF_A_ANTI_ROLLBACK	0x2C	64	保存TF_A的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_OPTEE_ANTI_ROLLBACK	0x2C	64	保存OPTEE的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_VMM_ANTI_ROLLBACK	0x2C	64	保存VMM的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_UBOOT_ANTI_ROLLBACK	0x2C	64	保存BOOT的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_KERNEL_ANTI_ROLLBACK	0x2C	64	保存KERNEL的OTP version，每4bytes表示一次进阶版本，最多可进版16次
OTP_RTOS_ANTI_ROLLBACK	0x2C	64	保存RTOS的OTP version，每4bytes表示一次进阶版本，最多可进版16次

各个OTP栏位的烧录方法举例说明如下。

6.3.1. OTP_IPL_ANTI_ROLLBACK (0x2B)¶

IPL 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'ipl_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 IPL 的 OTP Version 举例：

IPL OTP Version = 1

otpctrl  -w 0x2B 0x0 0xFFFFFFFF

IPL OTP Version = 2

otpctrl  -w 0x2B 0x0 0xFFFFFFFF
otpctrl  -w 0x2B 0x4 0xFFFFFFFF

IPL OTP Version = 3

otpctrl  -w 0x2B 0x0 0xFFFFFFFF
otpctrl  -w 0x2B 0x4 0xFFFFFFFF
otpctrl  -w 0x2B 0x8 0xFFFFFFFF

以此类推。

6.3.2 OTP_IPL_CUST_ANTI_ROLLBACK （0x2C,OFFSET 0X0~0X40）¶

IPL_CUST 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'ipl_cust_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 IPL_CUST 的 OTP Version 举例：

IPL_CUST OTP Version = 1

otpctrl  -w 0x2C 0x0 0xFFFFFFFF

IPL_CUST OTP Version = 2

otpctrl  -w 0x2C 0x0 0xFFFFFFFF
otpctrl  -w 0x2C 0x4 0xFFFFFFFF

IPL_CUST OTP Version = 3

otpctrl  -w 0x2C 0x0 0xFFFFFFFF
otpctrl  -w 0x2C 0x4 0xFFFFFFFF
otpctrl  -w 0x2C 0x8 0xFFFFFFFF

以此类推。

6.3.3 OTP_TF_A_ANTI_ROLLBACK （0x2C,OFFSET 0X40~0XA0）¶

TF_A 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'tf_a_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 TF_A 的 OTP Version 举例：

TF_A OTP Version = 1

otpctrl  -w 0x2C 0x40 0xFFFFFFFF

TF_A OTP Version = 2

otpctrl  -w 0x2C 0x40 0xFFFFFFFF
otpctrl  -w 0x2C 0x44 0xFFFFFFFF

TF_A OTP Version = 3

otpctrl  -w 0x2C 0x40 0xFFFFFFFF
otpctrl  -w 0x2C 0x44 0xFFFFFFFF
otpctrl  -w 0x2C 0x48 0xFFFFFFFF

以此类推。

6.3.4 OTP_OPTEE_ANTI_ROLLBACK （0x2C,OFFSET 0XA0~0X100）¶

OPTEE 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'optee_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 OPTEE 的 OTP Version 举例：

OPTEE OTP Version = 1

otpctrl  -w 0x2C 0xA0 0xFFFFFFFF

OPTEE OTP Version = 2

otpctrl  -w 0x2C 0xA0 0xFFFFFFFF
otpctrl  -w 0x2C 0xA4 0xFFFFFFFF

OPTEE OTP Version = 3

otpctrl  -w 0x2C 0xA0 0xFFFFFFFF
otpctrl  -w 0x2C 0xA4 0xFFFFFFFF
otpctrl  -w 0x2C 0xA8 0xFFFFFFFF

以此类推。

6.3.5 OTP_UBOOT_ANTI_ROLLBACK （0x2C,OFFSET 0X100~0X160）¶

UBOOT 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'uboot_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 UBOOT 的 OTP Version 举例：

UBOOT OTP Version = 1

otpctrl  -w 0x2C 0x100 0xFFFFFFFF

UBOOT OTP Version = 2

otpctrl  -w 0x2C 0x100 0xFFFFFFFF
otpctrl  -w 0x2C 0x104 0xFFFFFFFF

UBOOT OTP Version = 3

otpctrl  -w 0x2C 0x100 0xFFFFFFFF
otpctrl  -w 0x2C 0x104 0xFFFFFFFF
otpctrl  -w 0x2C 0x108 0xFFFFFFFF

以此类推。

6.3.6 OTP_KERNEL_ANTI_ROLLBACK （0x2C,OFFSET 0X160~0X1C0）¶

KERNEL 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'kernel_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

烧录 KERNEL 的 OTP Version 举例：

KERNEL OTP Version = 1

otpctrl  -w 0x2C 0x160 0xFFFFFFFF

KERNEL OTP Version = 2

otpctrl  -w 0x2C 0x160 0xFFFFFFFF
otpctrl  -w 0x2C 0x164 0xFFFFFFFF

KERNEL OTP Version = 3

otpctrl  -w 0x2C 0x160 0xFFFFFFFF
otpctrl  -w 0x2C 0x164 0xFFFFFFFF
otpctrl  -w 0x2C 0x168 0xFFFFFFFF

以此类推。

6.4. 防止错误注入和信号分析功能相关的OTP栏位¶

如果客户使用防止错误注入和信号分析功能(Multiple Round、SCA、key2sha1)，才需要关注OTP以下内容：

OTP	command ID	length(byte)	Description
OTP_PROTECT_ENABLE	0x30	4	rsa2sha1和pwd2sha1和aes2sha1的总开关
OTP_RSA_KEY_N_CHK_ENABLE	0x31	4	启动rsa2sha1的子开关，表示启动rsa public key的check功能
OTP_PASSWORD_CHK_ENABLE	0x32	4	启动pwd2sha1的子开关，表示启动password的check功能
OTP_OTP_KEY_CHK_ENABLE	0x33	4	启动aes2sha1的子开关，表示启动AES key的check功能
OTP_AES_MULTIPLE_NUM	0x34	8	启动aes multiple num的开关，表示AES内部加解密需要做N(1~4)次，N次结果一致再输出
OTP_SCA_PROTECT_ENABLE	0x35	4	启动SCA PROTECT的开关，表示每次HW aes加解密中加入random num打乱aes时序，防止信号分析
OTP_PASSWORD_CHK	0x36	4	保存PASSWORD的 SHA1&XOR运算值，用于启动过程校验OTP PASSWORD可靠性
OTP_KEY1_CHK	0x37	4	保存第1把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY2_CHK	0x38	4	保存第2把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY3_CHK	0x39	4	保存第3把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY4_CHK	0x3A	4	保存第4把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY5_CHK	0x3B	4	保存第5把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY6_CHK	0x3C	4	保存第6把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY7_CHK	0x3D	4	保存第7把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_KEY8_CHK	0x3E	4	保存第8把AES128的 SHA1&XOR运算值，用于启动过程校验OTP AESKEY可靠性
OTP_RSA_KEY_N_CHK	0x3F	4	保存RSA public N key的 SHA1&XOR运算值，用于启动过程校验OTP RSAKEY可靠性

各个OTP栏位的烧录方法举例说明如下。

6.4.1. OTP_PROTECT_ENABLE(0x30)¶

启动aes2sha1 pwd2sha1 rsa2sha1 check的总开关，烧录后须于下次启动才会生效。

otpctrl -w 0x30 0x0 0xFFFFFFFF

检查总开关是否已开启:

otpctrl -r 0x30

结果为 0xFFFFFFFF 表示开启，重启后生效

6.4.2. OTP_RSA_KEY_N_CHK_ENABLE(0x31) / OTP_RSA_KEY_N_CHK（0x3F）¶

非必要操作，客户可根据需求使用。注意开启 OTP_RSA_KEY_N_CHK_ENABLE 需要搭配烧录OTP_RSA_KEY_N_CHK。

对于现成的rsa-public.pem文件，制作key-SHA1方法如下：

./key_proc.py --key2sha1 -f rsa2048/public-otp.pem

------------------------------------------------------>public-otp.pem_sha1.txt

举例使用现成的pem文件转化后的pem_sha1.txt内容如下：

otp-sca-protect-enable

    otpctrl -w 0x3F 0x0 0xa44a2887

再启动rsa2sha1的子开关：

    otpctrl -w 0x31 0x0 0xFFFFFFFF

读到结果为 0xFFFFFFFF 表示开启，重启后生效

如果使用ecc系列算法流程，对于ecc public.der 文件，制作key-SHA1的方法如下：

SM2:

./key_proc.py --key2sha1 -f public-otp.der --curves SM2

ECC256:

./key_proc.py --key2sha1 -f public-otp.der --curves secp256r1

ECC384:

./key_proc.py --key2sha1 -f public-otp.der --curves secp384r1

ECC512:

./key_proc.py --key2sha1 -f public-otp.der --curves brainpoolP512r1

------------------------------------------------------>public-otp.der_sha1.txt

其他烧录部分与上面相同

6.4.3. OTP_PASSWORD_CHK_ENABLE(0x32) / OTP_PASSWORD_CHK¶

非必要操作，客户可根据需求使用。注意开启 OTP_PASSWORD_CHK_ENABLE 需要搭配烧录 OTP_PASSWORD_CHK

对于现成的需要pwd.bin文件，制作key-SHA1方法如下：

./key_proc.py --pwd2sha1 -f pwd.bin

------------------------------------------------------>pwd.bin_sha1.txt

举例使用现成的pwd.bin文件转化后的bin_sha1.txt内容如下：

otp-sca-protect-enable

    otpctrl -w 0x36 0x0 0xa6a938d1

再启动pwd2sha1的子开关：

    otpctrl -w 0x32 0x0 0xFFFFFFFF

读到结果为 0xFFFFFFFF 表示开启，重启后生效

6.4.4. OTP_OTP_KEY_CHK_ENABLE(0x33) / OTP_KEY1~8_CHK (0x37-0x3E)¶

非必要操作，客户可根据需求使用。注意开启 OTP_OTP_KEY_CHK_ENABLE 需要搭配烧录由OTP_ROM_SELECT_AES_KEY 指定的第n把AES key对应的OTP_KEY_CHK。

对于现成的需要aesKey.bin文件，制作key-SHA1方法如下：

./key_proc.py --key2sha1 -f aeskey/aesKey1.bin

------------------------------------------------------>aesKey1.bin_sha1.txt

举例使用现成的aesKey.bin文件转化后的bin_sha1.txt内容如下：

otp-sca-protect-enable

如果OTP_ROM_SELECT_AES_KEY 指定的AESDMA使用的AESKey是第1把，则烧录bin_sha1.txt内容到OTP_KEY1_CHK

otpctrl -w 0x37 0x0  0x35f0f5d7

如果OTP_ROM_SELECT_AES_KEY 指定的AESDMA使用的AESKey是第2把，则烧录bin_sha1.txt内容到OTP_KEY2_CHK

otpctrl -w 0x38 0x0  0x35f0f5d7

如果OTP_ROM_SELECT_AES_KEY 指定的AESDMA使用的AESKey是第3把，则烧录bin_sha1.txt内容到OTP_KEY3_CHK

otpctrl -w 0x39 0x0  0x35f0f5d7

以此类推。

再启动aes2sha1的子开关：

    otpctrl -w 0x33 0x0 0xFFFFFFFF

读到结果为 0xFFFFFFFF 表示开启，重启后生效

6.4.5. OTP_AES_MULTIPLE_NUM(0x34)¶

非必要操作，客户可根据需求使用。表示AES内部加解密需要做N(1~4)次，N次结果一致再输出。在设置完该Command后，须于下次启动才会生效。

Example:

MULTIPLE_NUM=1:
otpctrl -w 0x34 0x0 0x00000000
otpctrl -w 0x34 0x4 0x00000000

MULTIPLE_NUM=2:
otpctrl -w 0x34 0x0 0xFFFFFFFF
otpctrl -w 0x34 0x4 0x00000000

MULTIPLE_NUM=3:
otpctrl -w 0x34 0x0 0x00000000
otpctrl -w 0x34 0x4 0xFFFFFFFF

MULTIPLE_NUM=4:
otpctrl -w 0x34 0x0 0xFFFFFFFF
otpctrl -w 0x34 0x4 0xFFFFFFFF

6.4.6. OTP_SCA_PROTECT_ENABLE(0x35)¶

非必要操作，客户可根据需求使用。表示启动SCA PROTECT。SCA是在aes加解密中加入random num打乱aes时序，防止信号分析，在设置完该Command后，须于下次启动才会生效。

Example:

WRITE COMMAND: otpctrl -w 0x35 0x0 0xFFFFFFFF

读到结果为 0xFFFFFFFF 表示开启，重启后生效

6.5. 用户自定义数据相关的OTP栏位¶

OTP区域有8K bit开放给客户使用保存自定义数据。

OTP	command ID	length(byte)	Description
OTP_CUSTOMER_AREA	0XA0	1024	可用于用户自由烧录自定义数据
OTP_CUSTOMER_AREA_LOCK0	0XA1	4	LOCK后，0-127Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK1	0XA2	4	LOCK后，128-255Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK2	0XA3	4	LOCK后，256-383Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK3	0XA4	4	LOCK后，384-511Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK4	0XA5	4	LOCK后，512-639Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK5	0XA6	4	LOCK后，640-767Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK6	0XA7	4	LOCK后，768-895Bytes 自定义数据不可再修改
OTP_CUSTOMER_AREA_LOCK7	0XA8	4	LOCK后，896-1023Bytes 自定义数据不可再修改

各个OTP栏位的烧录方法举例说明如下。

6.5.1. OTP_CUSTOMER_AREA (0xA0)¶

每次只能写4byte。offset从0x0 - 0x3FF。

Example:

otpctrl -w 0xA0 0x0 0x12345678
otpctrl  -w 0xA0 0x4 0x09ABCDEF
otpctrl  -w 0xA0 0x8 0x33445566

以此类推。

最后4byte WRITE COMMAND:

otpctrl  -w 0xA0 0x3fC 0xAA778899

CUSTOMER_AREA读取：

otpctrl  -r 0xA0

6.5.2. OTP_CUSTOMER_AREA_LOCK(0xA1~0xA8)¶

LOCK 0k~1K bits数据（下次启动才会生效）：

otpctrl -w 0xA1 0x0 0xFFFFFFFF

LOCK 1k~2K bits数据（下次启动才会生效）：

otpctrl -w 0xA2 0x0 0xFFFFFFFF

LOCK 2k~3K bits数据（下次启动才会生效）：

otpctrl -w 0xA3 0x0 0xFFFFFFFF

LOCK 3k~4K bits数据（下次启动才会生效）：

otpctrl -w 0xA4 0x0 0xFFFFFFFF

LOCK 4k~5K bits数据（下次启动才会生效）：

otpctrl -w 0xA5 0x0 0xFFFFFFFF

LOCK 5k~6K bits数据（下次启动才会生效）：

otpctrl -w 0xA6 0x0 0xFFFFFFFF

LOCK 6k~7K bits数据（下次启动才会生效）：

otpctrl -w 0xA7 0x0 0xFFFFFFFF

LOCK 7k~8K bits数据（下次启动才会生效）：

otpctrl -w 0xA8 0x0 0xFFFFFFFF

6.6. otpfactor指令自动烧录OTP¶

在uboot下支持使用otpfactor指令自动烧录secureboot相关的OTP栏位，需要自行修改uboot otpctrl.c中定义的数据，修改为需要烧录到OTP中的数据。

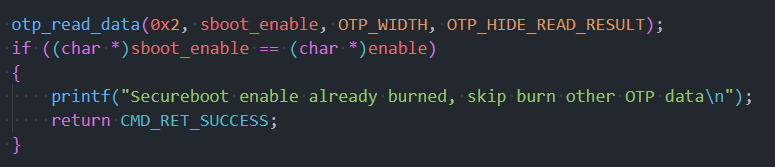

在otpfator的执行函数do_otpfactor()中,会先查看芯片中的Secureboot enable是否烧录，如果没有烧录，才会往下执行其他数据的烧录。如果不需要该逻辑，可自行修改注释。

6.6.1. 烧录RSA/ECC Key¶

由于OTP对烧录的密钥顺序有特殊要求，需要使用下面方法定义需要烧录的数据。

RSA2048/RSA4096

./key_proc.py --exportkey_reverse --rsa=private.pem

SM2算法：

./key_proc.py --exportkey_ecc --ec=private.der --curves=SM2

ECC256算法：

./key_proc.py --exportkey_ecc --ec=private.der --curves=secp256r1

ECC384算法：

./key_proc.py --exportkey_ecc --ec=private.der --curves=secp384r1

ECC512算法：

./key_proc.py --exportkey_ecc --ec=private.der --curves=brainpoolP512r1

执行对应指令后会生成rsaKey_c_array.txt文件，该文件存放的是Public key的C语言数据的格式。将文件中的内容替换到otpctrl.c中已定义的rsa2048[256]/rsa4096[512]/sm2_key[64]/ecc256[64]/ecc384[96]/ecc512[128]数组中。如下图

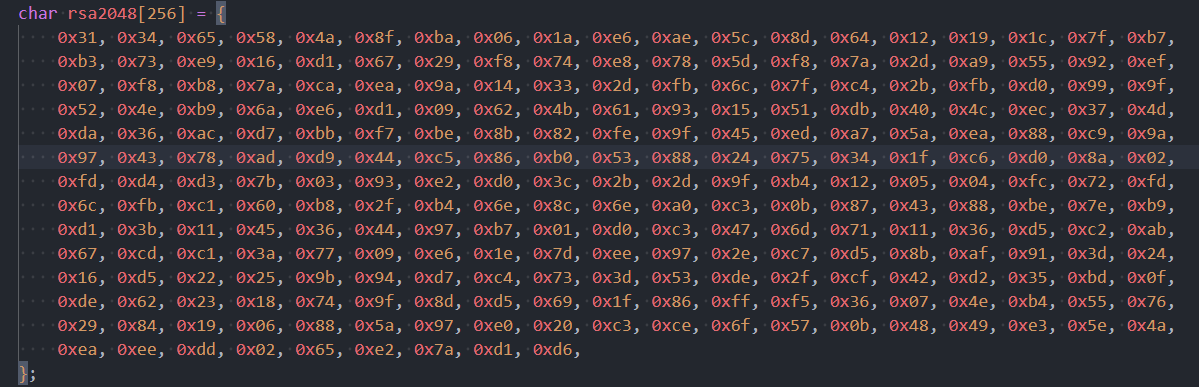

RSA2048:

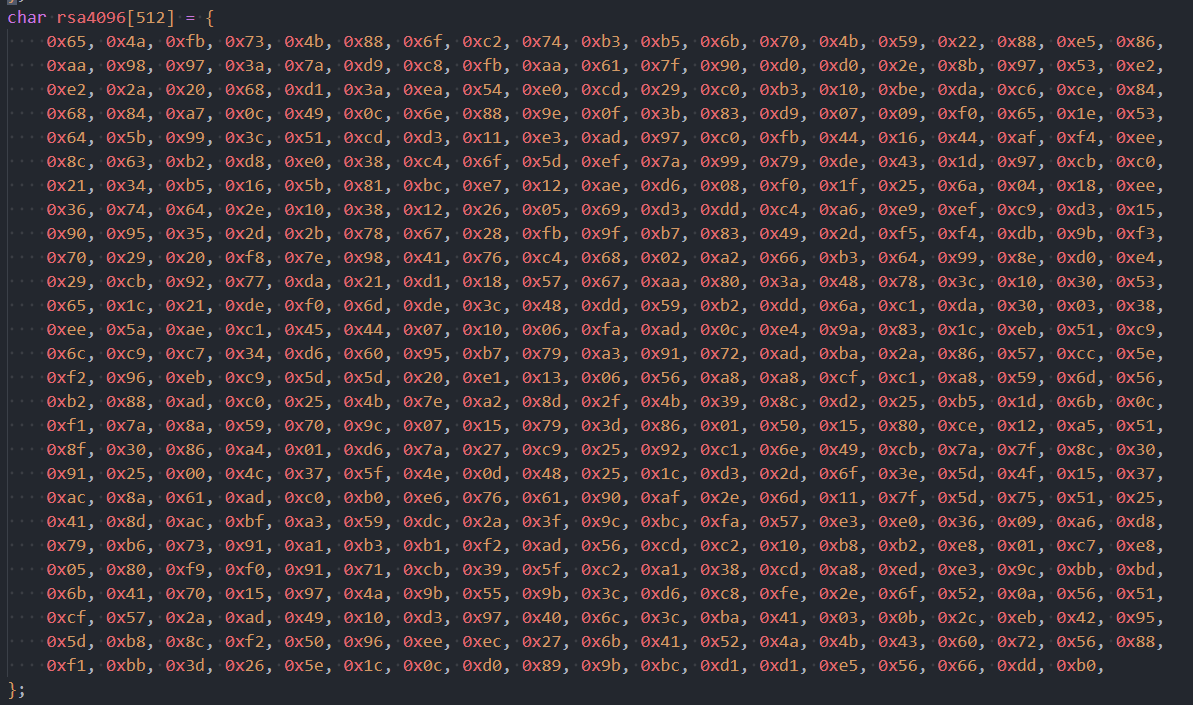

RSA4096:

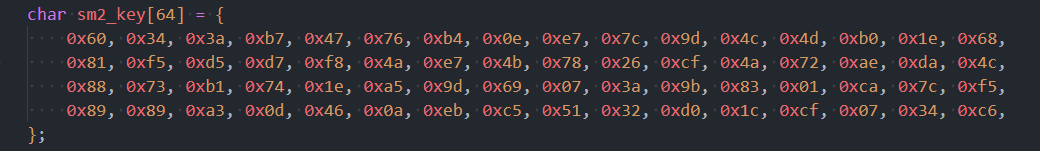

SM2:

ECC256:

ECC384:

ECC512:

将 OTP_SIGN_ALG 宏修改为需要使用的对应算法

SIGN ALG	ALG MICRO
RSA2048	SIGN_ALG_RSA2048
RSA4096	SIGN_ALG_RSA4096
SM2	SIGN_ALG_SM2
ECC256	SIGN_ALG_ECC256
ECC384	SIGN_ALG_ECC384
ECC512	SIGN_ALG_ECC512

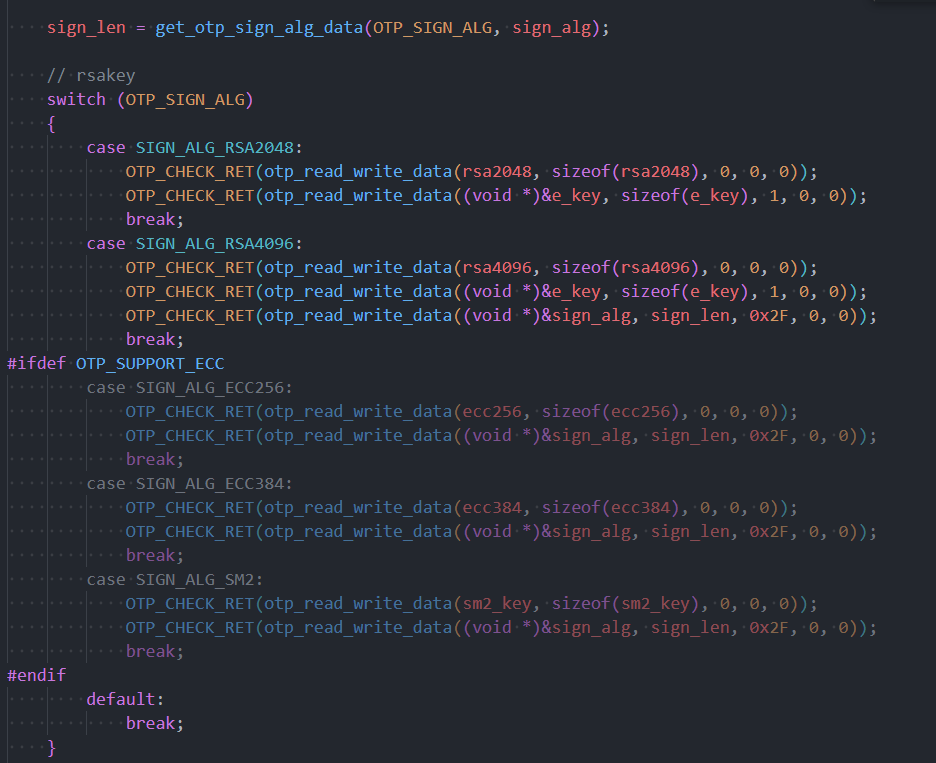

do_otpfactor()中会执行对应密钥的自动烧录，如下图代码。

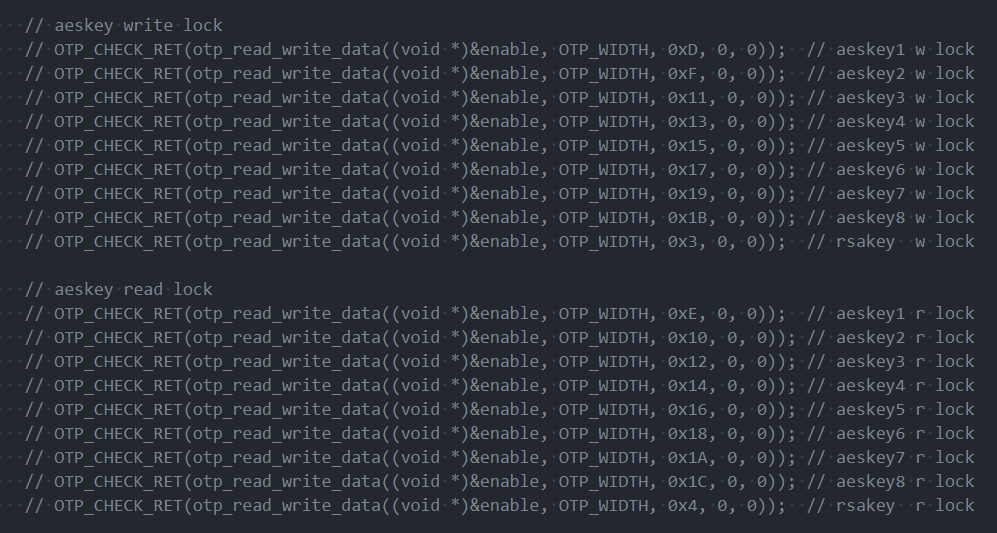

另外，RSA key的锁读和锁写位的烧录如下代码，可自行开启。

6.6.2. 烧录AES Key¶

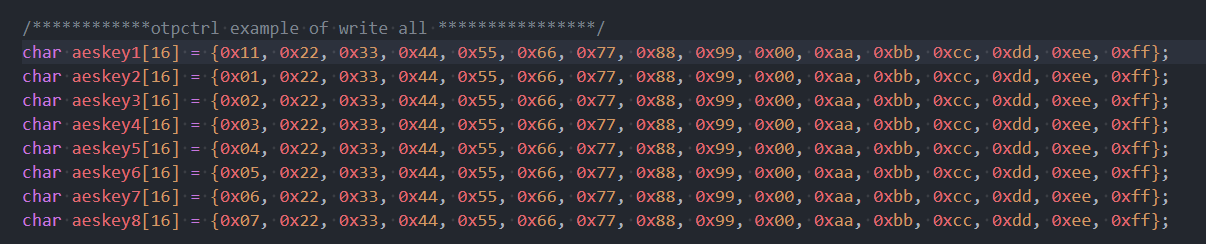

修改aeskey1~8数组中的数据：

将 OTP_ROM_SELECT_AES 宏修改为需要使用的对应的AES KEY

AES KEY	AES KEY MICRO
AES128_1	ROM_SELECT_AES128_KEY1
AES128_2	ROM_SELECT_AES128_KEY2
AES128_3	ROM_SELECT_AES128_KEY3
AES128_4	ROM_SELECT_AES128_KEY4
AES128_5	ROM_SELECT_AES128_KEY5
AES128_6	ROM_SELECT_AES128_KEY6
AES128_7	ROM_SELECT_AES128_KEY7
AES128_8	ROM_SELECT_AES128_KEY8
AES256_1	ROM_SELECT_AES256_KEY1
AES256_2	ROM_SELECT_AES256_KEY2
AES256_3	ROM_SELECT_AES256_KEY3
AES256_4	ROM_SELECT_AES256_KEY4

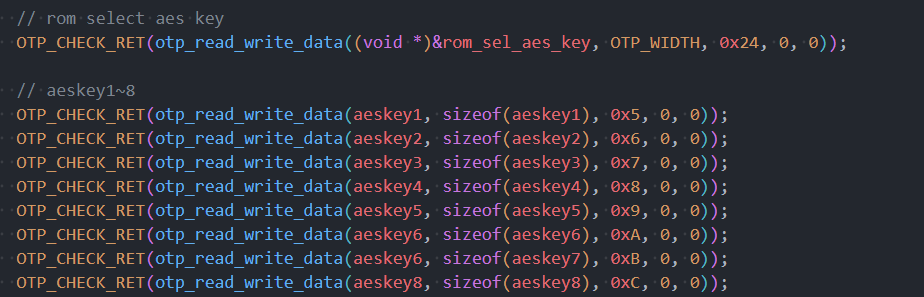

do_otpfactor()中会执行对应ROM SELECT AESKEY的自动烧录，并烧录8把aeskey，如下图代码。如不需要烧录8把aeskey,可自行注释相关代码行。

另外，aeskey的锁读和锁写位的烧录如下代码，可自行开启。

6.6.3. 烧录Secureboot enable¶

do_otpfactor()的最后会烧录Secureboot enable

7. Security BOOT部署步骤¶

OTP只能烧写一次，一旦烧写则无法清除和重烧。为了防止误操作导致系统无法启动甚至IC作废，一般建议调试流程PASS以后，才能进行正式OTP流程。即先烧录部分OTP进行测试，确认调试流程PASS，以后再补充烧录剩余OTP。

调试模式下，Security_boot_tools会将IPL header里的AUTH栏位置1，rom code加载IPL、IPL加载IPL_CUST/TF-A/OPTEE、IPL_CUST加载VMM/RTOS/LINUX会根据AUTH标记决定走验签启动流程。

OTP正式模式下，rom code加载IPL、IPL加载IPL_CUST/TF-A/OPTEE、IPL_CUST加载VMM/RTOS/LINUX会根据OTP是否烧录 OTP_SECURITY_BOOT 标记决定走验签启动流程。

7.1. Security Boot调试流程¶

第一步：用户自行生成三组RSA/ECC public/private key，替换security_boot_tools/aes/和rsa2048/rsa4096/sm2/ecc256/ecc384/ecc512目录下的key文件。详见5.1. 制作RSA/ECC key和aes Key。

第二步：使用U-Boot Command otpctrl 烧录RSA/ECC Public NKey/Ekey（或AES Key），详见6.2. security boot相关的OTP栏位。

调试阶段建议只烧录 OTP_RSA_N / OTP_RSA_E / OTP_RSA_KEY_LEN / OTP_KEY1~8。
不建议烧录 OTP_SECURITY_BOOT 栏位，即使在调试阶段错误烧录了OTP内容，该芯片board无法启动签章image，但依然可以用来启动未签章image。
不建议烧录所有 OTP LOCK & BLOCK 栏位，即使调试阶段错误烧录了OTP内容，还有机会检查和修改OTP内容。
不建议烧录 OTP_ROM_SELECT_AES_KEY，即使调试阶段错误烧录了OTP AES-key 内容，ROM code依然可以启动未加密签章的IPL。

第三步：根据客户需要配置security_boot_tools配置文件sign_image.config，但在调试阶段以下配置需要注意：

sw_debug=1        #即使OTP没有烧录 OTP_SECURITY_BOOT 栏位，系统启动过程也会走security boot验签和解密流程。

ipl_aeskeynum=0   #因为OTP没有烧录 OTP_ROM_SELECT_AES_KEY，系统启动过程不会对IPL进行解密，因此不使用security_boot_tools对IPL进行加密。

ipl_aeskeylen=0

第四步：检查系统打印

检查系统打印确认ROM->IPL->IPL_CUST->U-Boot已进行到SecurityBoot的flow。

ROM->IPL确认是否走SecurityBoot的方式

ROM验签IPL成功不会有任何log，但验签失败则会打印AUTH ERR（波特率可能需要调为115200，否则乱码）。
IPL->IPL_CUST->U-Boot确认是否走SecurityBoot的方式

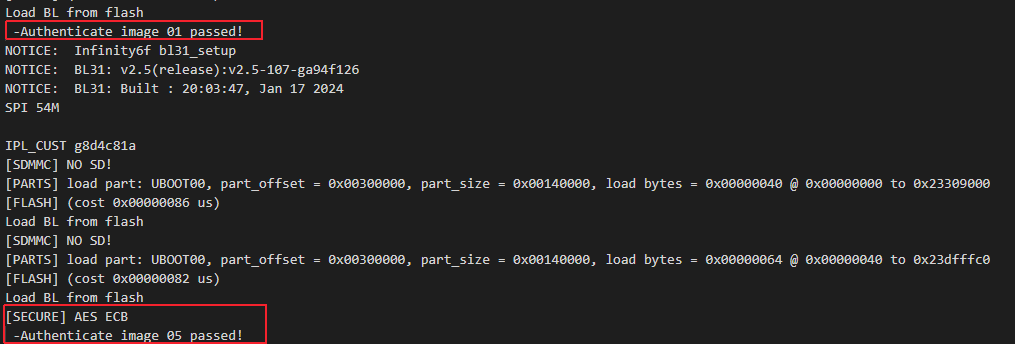

查看log即可，一般带有Authenticate image关键字，若开启解密流程则还会有AES ECB关键字。

举例如下：
U-Boot -> kernel确认是否走SecurityBoot的方式

直接查看bootcmd是否有验签signature。详见5.4. signature cmd介绍。

7.2. Security Boot正式流程¶

调试模式能正常走Security boot启动后，说明调试阶段烧录的OTP RSA N/E KEY、AES KEY的步骤是可靠的，后续芯片可以直接复制调试模式总结下来的OTP烧录命令。

正式流程只需要补充烧录部分OTP栏位即可。

第一步：使用U-Boot Command otpctrl 烧录 OTP_SECURITY_BOOT、 RSA KEY的LOCK和BLOCK、OTP_ROM_SELECT_AES_KEY等。

第二步：配置security_boot_tools配置文件sign_image.config：

sw_debug = 0

ipl_aeskeynum = 1   #举例使用第一把AES-128 KEY

ipl_aeskeylen = 128

第三步：检查系统打印

烧录后同样按照7.1的方法确认ROM->IPL->IPL_CUST->U-Boot->Kernel有走到SecurityBoot并能启动到U-Boot，到此ROM->IPL->IPL_CUST->U-Boot->Kernel的SecurityBoot flow和OTP相关验证已经PASS。
