Flash List新增Flash SOP¶

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	04/18/2023
1.1	Add version message and adjust document format	04/11/2025
1.2	Add sni yaml describe	04/28/2026

1. 总体思路¶

找一已添加的相近型号，先按相近型号的参数配置新增的flash，然后再根据新flash的datasheet做相应的修改。各参数的含义详见下文。

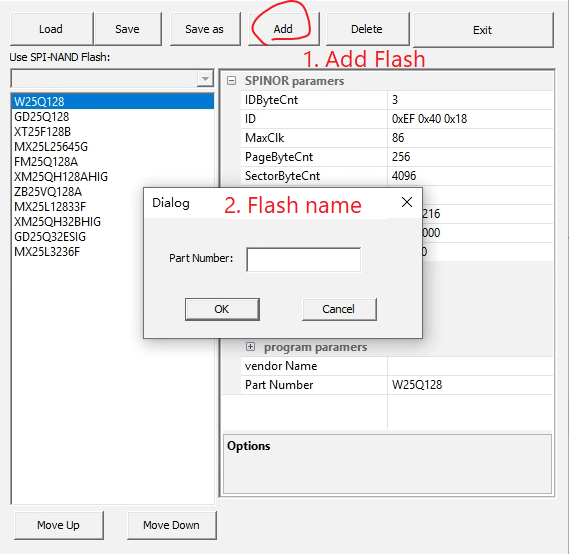

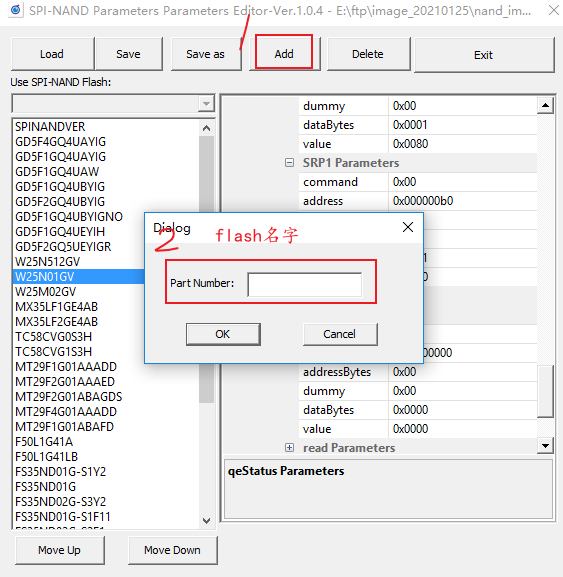

使用SDK包中提供的NandInfoEditor软件打开flash_list配置文件。

路径：

nor flash：project/board/mehra/boot/nor/partition/flash_list.nri

spinand flash：project/board/mehra/boot/spinand/partition/flash_list.sni

修改并保存后，再重新编译打包image，之后使用烧录工具进行空片烧录。

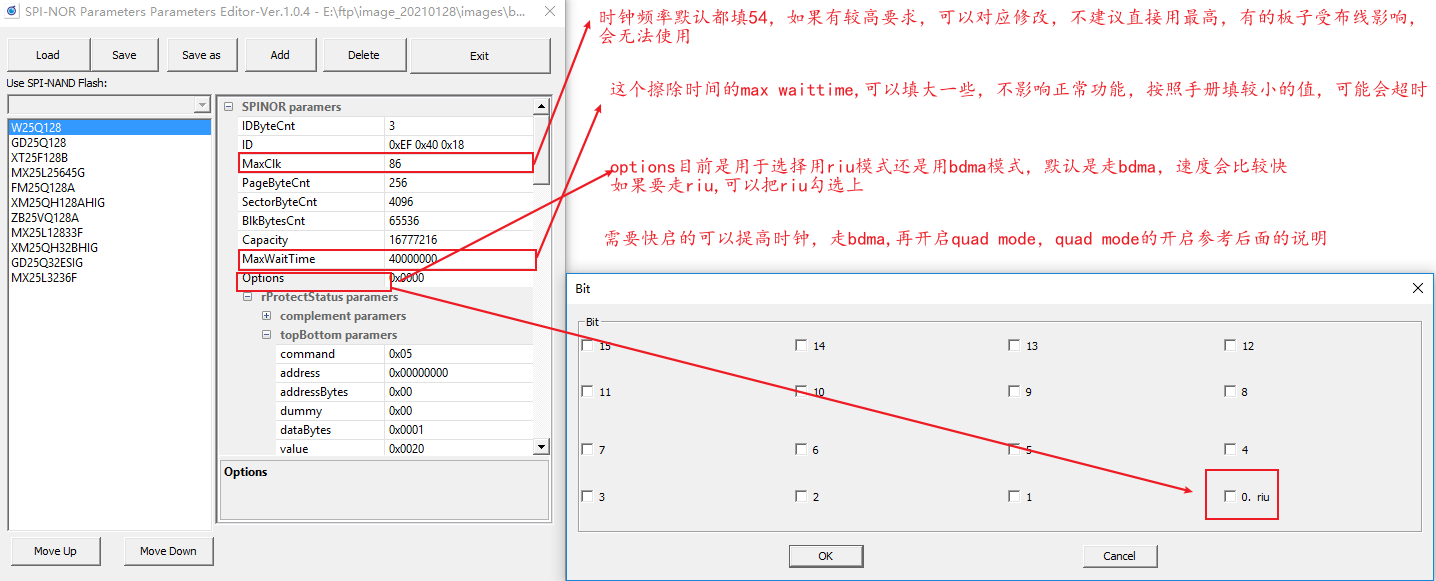

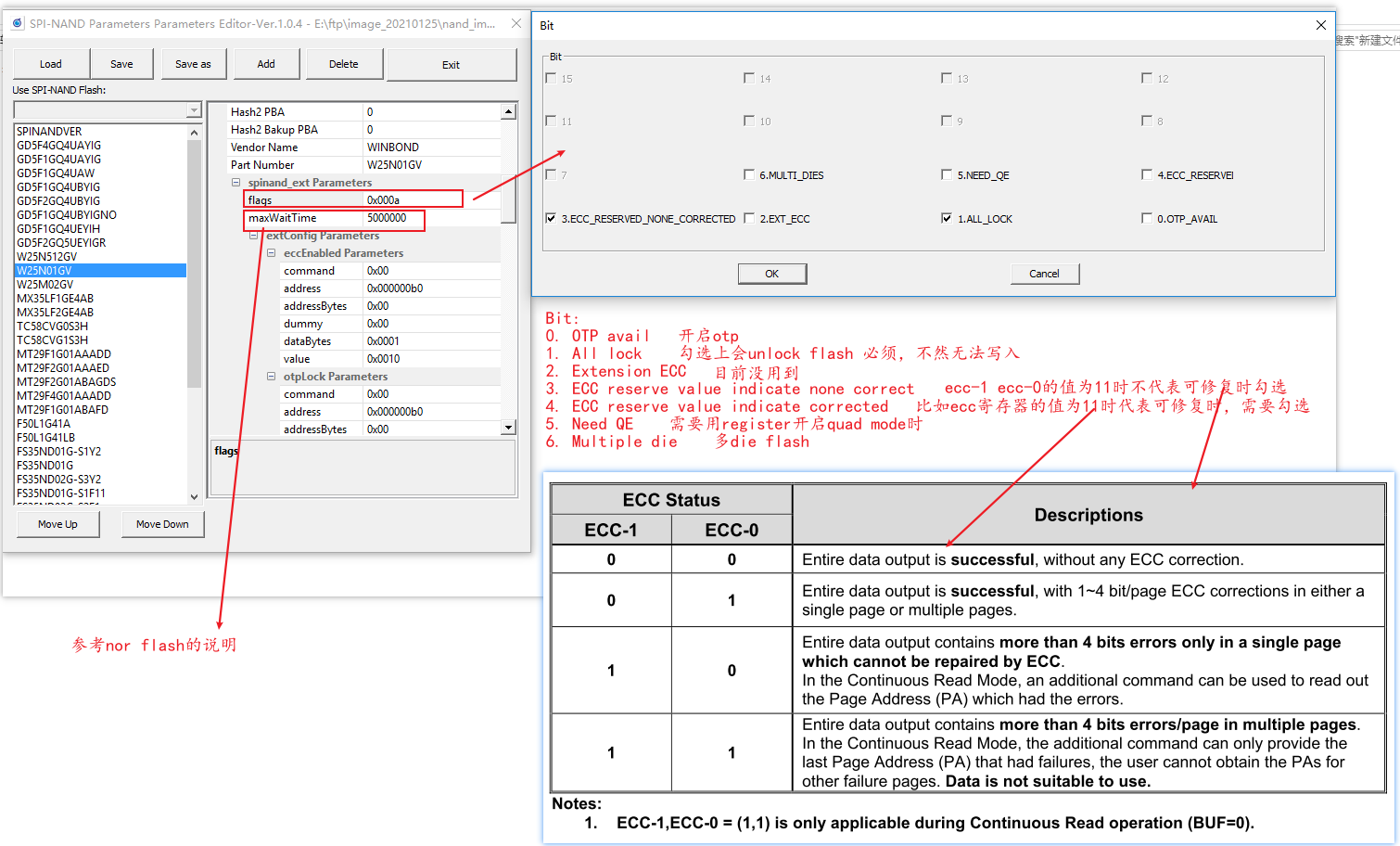

注意：nor flash列表中的都是已支持的型号，spinand flash需要判断其flags和maxWaitTime两个参数是否有值，只有有值（非0）才表示是已支持的spinand flash的型号。

2. sni / nri yaml 文本化¶

2.1. 文本化目的¶

为了更方便、直观修改flash sni文件，引入了yaml文件，可通过文本编辑直接修改flash信息，同时也方便4k page、2 plane flash的rom sni信息修改。

flash driver最终使用的仍然是打包到cis.bin里的flash_list.sni / flash_list.nri ，编辑flash信息的方式由flash editor变成了文本yaml编辑。

当新增flash时，可以找一款接近型号的flash yaml进行复制，然后修改有差异部分的参数。

目前这套流程支持的chip有pcupid、ifackel、ifliegen、ihalo、mhera。

2.2. 结构说明¶

2.2.1 路径：¶

spinand flash：

    `project/board/mehra/boot/spinand/partition/sni_yaml/common/*`    (非快启单颗flash信息的集合)
    `project/board/mehra/boot/spinand/partition/flash_list.txt`         (生成flash_list.sni， 配合common目录使用，决定使用哪些flash)

    `project/board/mehra/boot/spinand/partition/sni_yaml/fb/*`          (快启单颗flash信息的集合)
    `project/board/mehra/boot/spinand/partition/flash_list-fb.txt`    (生成flash_list-fb.sni，配合fb目录使用，决定使用哪些flash)

nor flash:

    `project/board/mehra/boot/nor/partition/nri_yaml/common/*`          (非快启单颗flash信息的集合)
    `project/board/mehra/boot/nor/partition/flash_list.txt`               (生成flash_list.nri， 配合common目录使用，决定使用哪些flash)

    `project/board/mehra/boot/nor/partition/nri_yaml/fb/*`                (快启单颗flash信息的集合)
    `project/board/mehra/boot/nor/partition/flash_list-fb.txt`          (生成flash_list-fb.nri，配合fb目录使用，决定使用哪些flash)
