MI JPD DEBUG SOP

---

REVISION HISTORY

Revision No.	Description	Date
1.00	Initial release	02/28/2024

---

前言

本文档旨在介绍遇到MI JPD相关问题时，如何进行初步排查，快速定位问题，以及确定是Sgs SDK问题后，需提供哪些信息给JPD owner分析。

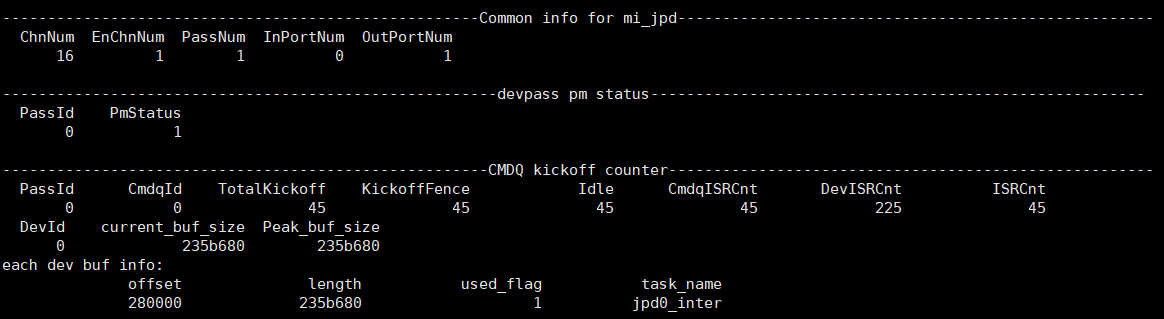

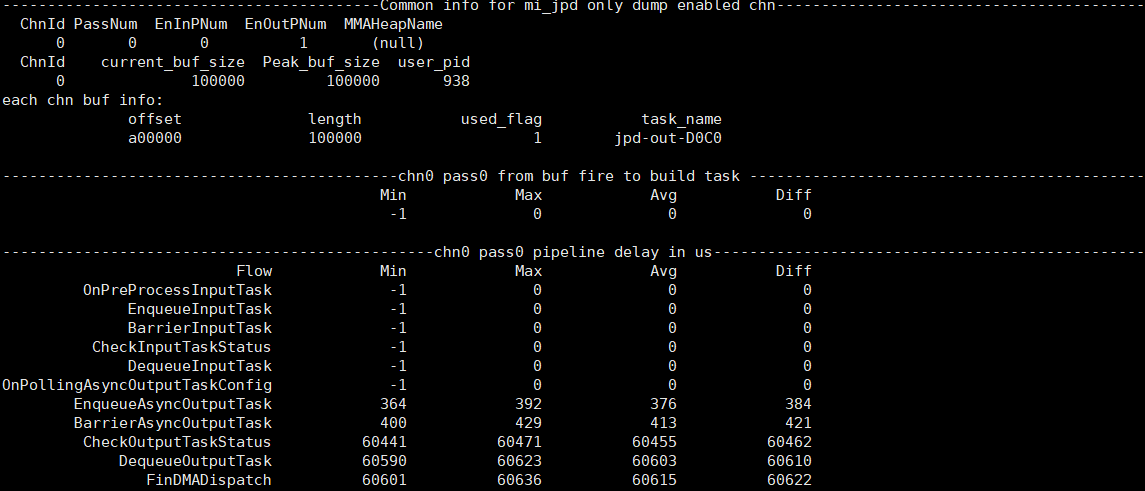

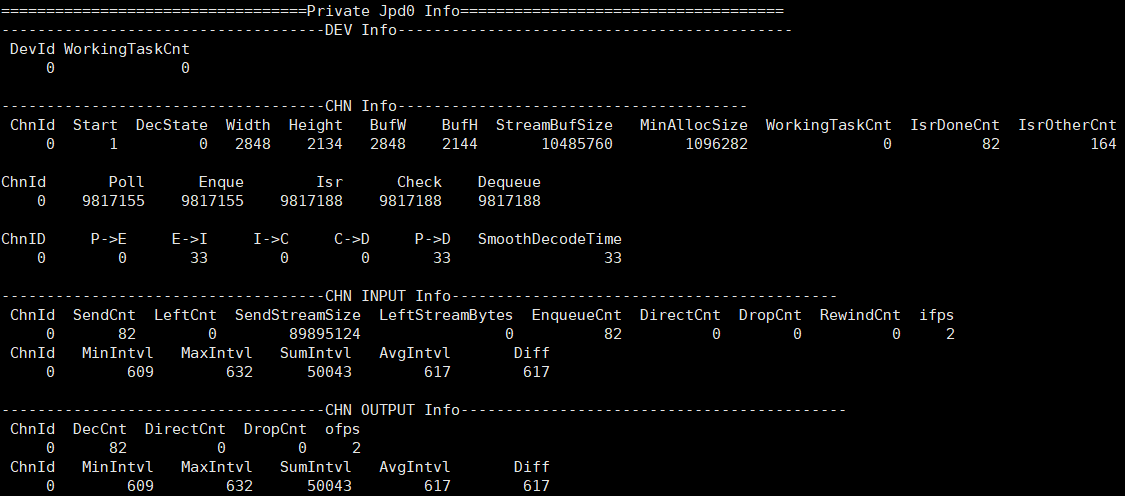

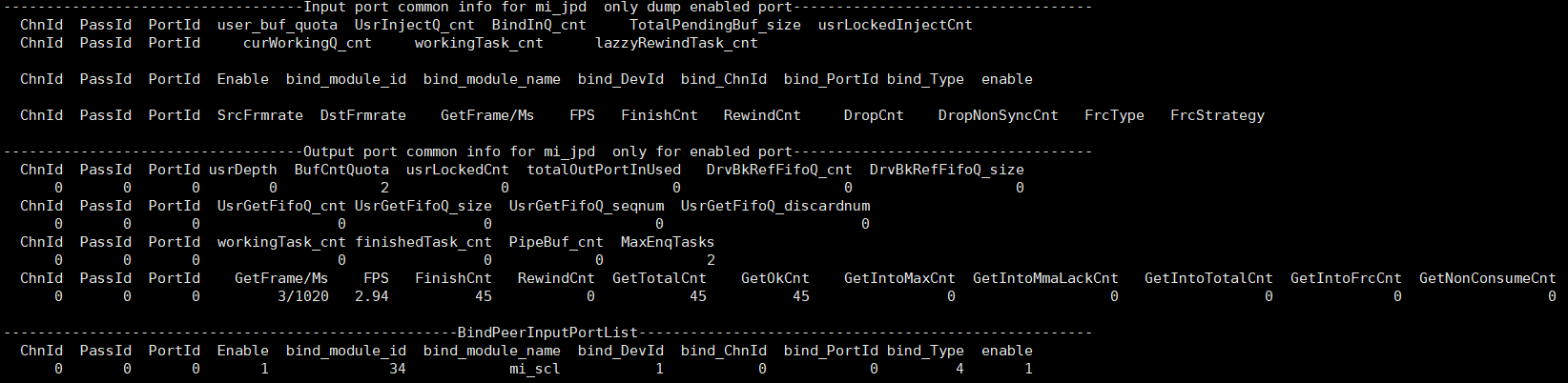

使用以下命令可获取 MI JPD proc 信息：

cat /proc/mi_modules/mi_jpd/mi_jpd0

• Device common info



• Chn common info



• Output port common info



• Private info

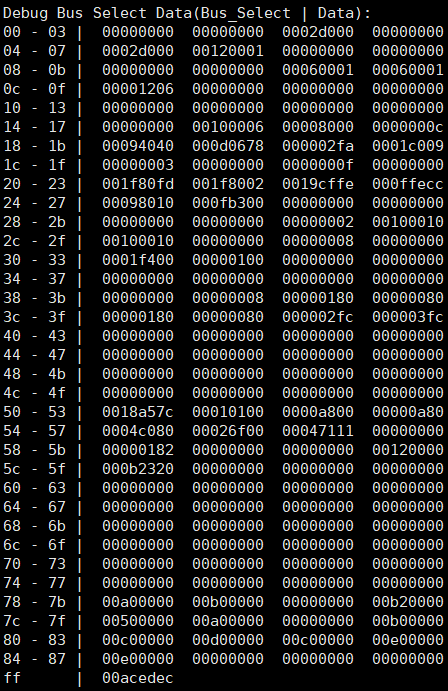

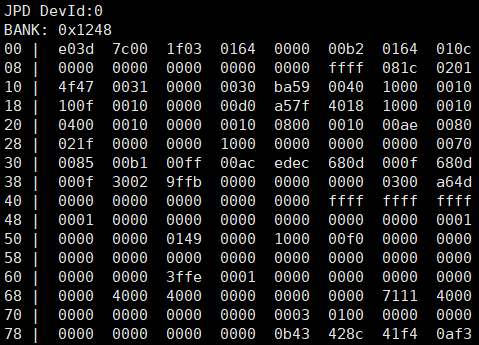

  使用以下命令可 dump 寄存器设定

  cat /proc/mi_modules/mi_jpd/debug_hal/debug_reg


• Bank Info



• Debug Info



  使用以下命令可 dump 输入/输出数据

  // dump 输入 es 数据

  echo dumpsb [chn] [bEnable] [path] > /proc/mi_modules/mi_jpd/mi_jpd0

  // dump 输出 yuv 数据

  echo dumpfb [chn] [bEnable] [path] > /proc/mi_modules/mi_jpd/mi_jpd0


  使用以下命令可获取 JPD 使用的 clk rate

  cat /proc/mi_modules/mi_jpd/debug_hal/clk


1. JPD 常见问题

1.1 帧率不足

Debug 流程参考图：

Debug 流程：

流程	确认方法	出口条件	下一步	需提供信息	相关可参考FAQ
A	获取 Private info，确认 CHN INPUT Info 的 SendCnt 送流次数 & ifps 送流帧率是否正常; MinIntvl/MaxIntvl/AvgIntvl 可确认最小/最大/平均送流间隔	出口条件1：送流异常 -> 调整送流速度 出口条件2：送流正常	出口条件1：流程结束 出口条件2：B
B	获取 Private info，确认 CHN Info 的 Width/Height 解码宽高是否符合 JPD 规格要求	出口条件1：不符合要求 -> 调整分辨率或提升 clk 出口条件2：符合要求	出口条件1：流程结束 出口条件2：C		确认解码规格参考JPD API 文档
C	cat /proc/mi_modules/mi_jpd/debug_hal/clk 获取 clk 信息，确认 clk 使用是否符合预期	出口条件1：不符合预期 -> 调整 clk 设定 出口条件2：符合预期	出口条件1：流程结束 出口条件2：D
D	获取 Private info，确认 CHN INPUT Info / CHN OUTPUT Info 的 DropCnt 是否有异常增加	出口条件1：有 出口条件2：无	出口条件1：E 出口条件2：F
E	使用 dumpsb dump 输入 es 数据，使用码流分析工具确认 es 是否正常	出口条件1：异常 -> 调整码流数据 出口条件2：正常	流程结束	出口条件2：提供已有 log 信息 / proc 信息	分析码流可采用jpegsnoop等开源工具
F	使用 top 等方法确认 cpu loading 是否过高	出口条件1：过高 -> 调整线程优先级 出口条件2：正常	流程结束	出口条件2：提供已有 log 信息 / proc 信息

1.2 无输出

Debug 流程参考图：

Debug 流程：

流程	确认方法	出口条件	下一步	需提供信息	相关可参考FAQ
A	获取 Private info，确认 CHN INPUT Info 的 Start 是否为 1	出口条件1：为0 -> 修改 App 调用 MI_JPD_StartChn 后重新确认 出口条件2：1	出口条件1：流程结束 出口条件2：B
B	获取 Private info，确认 CHN INPUT Info 的 SendCnt 送流次数 & ifps 送流帧率是否有值	出口条件1：未送流 -> 修改 App 进行送流 出口条件2：送流正常	出口条件1：流程结束 出口条件2：C
C	获取 Output port common info，确认 usrDepth 是否大于 0	出口条件1：无消费者，App 无法获取 output buf -> 设置 Output Depth 出口条件2：有消费者	流程结束	出口条件2：提供已有 log 信息 / proc 信息 / 输入 es 数据

1.3 输出花屏

Debug 流程：

流程	确认方法	出口条件	下一步	需提供信息	相关可参考FAQ
A	使用 dumpsb dump 输入 es 数据，使用码流分析工具确认 es 是否正常	出口条件1：异常 -> 调整码流数据 出口条件2：正常	流程结束	出口条件2：提供已有 log 信息 / proc 信息 / 输入 es 数据 / 输出 yuv 数据	分析码流可采用jpegsnoop等开源工具

1.4 踩内存问题

JPD 踩内存示例：log 带有 Name=JPD0 表示 JPD device0 发生踩内存；其中，IsWrite=0 表示读踩内存，IsWrite=1 表示写踩内存。

[MI WRN] MI_SYS_Mma_MmuCallback [mi_sys][369]: [MI_SYS_Mma_MmuCallback] Status=0x4, PhyAddr=0x403f40000, ClientId=0x19,Name=JPD0 IsWrite=0

[MI WRN] MI_SYS_Mma_MmuCallback [mi_sys][369]: [MI_SYS_Mma_MmuCallback] Status=0x4, PhyAddr=0x401f60000, ClientId=0x19,Name=JPD0 IsWrite=1

Debug 流程：

按以下步骤1.抓取 debug 信息并提供给 JPD owner 确认。

• 步骤1. 按以下步骤配置并抓取信息：

  vi /config/modparam.json # 在 E_MI_MODULE_ID_SYS 节点中增加或更新设定 "debugMmu": true
  reboot

  echo debug_mmu debug_log 1 1 1 32 > /proc/mi_modules/mi_sys/mi_sys0 # 输出 JPD 内部申请/释放内存信息 log & 踩内存时的内存使用情况
  // echo debug_mmu debug_log 0 0 0 32 > /proc/mi_modules/mi_sys/mi_sys0 # 关闭
  cat /proc/kmsg

  // 在其他控制台上运行 app 进行测试，提供带有踩内存 log 的 kmsg


1.5 timeout 问题

Debug 流程参考图：

Debug 流程：

流程	确认方法	出口条件	下一步	需提供信息	相关可参考FAQ
A	获取 Output port common info，确认 BindPeerInputPortList 中是否有绑定后级 SCL	出口条件1：绑定 出口条件2：未绑定	出口条件1：B 出口条件2：流程结束
B	获取 Output port common info，确认 BindPeerInputPortList 中 bind_Type 是否为 Realtime mode 4	出口条件1：为4 出口条件2：非4	出口条件1：C 出口条件2：流程结束	出口条件2：提供已有 log 信息 / dumpreg 信息 / proc 信息 / 输入 es 数据
C	dump 寄存器设定，确认 Debug Info 中，0x7d[15:0] 是否大于 0x7f[15:0]	出口条件1：大于 -> 后级 SCL 未读数据，请 SCL onwer 分析 出口条件2：等于	流程结束

1.6 其他问题

其他问题，在JPD使用过程中，按以下步骤多次抓取信息后，与JPD owner确认。

cat /proc/mi_modules/mi_jpd/mi_jpd0

cat /proc/mi_modules/mi_jpd/debug_hal/debug_reg
