Audio使用参考

REVISION HISTORY

Revision No.
Description
 Date
1.0
  • Initial release
    		•  11/13/2024

    设备树配置

    • I2S tdm配置

      属性名称 描述 取值范围
      i2s-rx0-tdm-ws-pgm TDM可编程模式 0: OFF
      1: ON
      i2s-tx0-tdm-ws-pgm TDM可编程模式 0: OFF
      1: ON
      i2s-rx0-tdm-ws-width 配置tdm WCK的宽度 0~31 (width = value + 1)
      i2s-tx0-tdm-ws-width 配置tdm WCK的宽度 0~31 (width = value + 1)

      示例：

      i2s-rx0-tdm-ws-pgm = <0>;
i2s-rx0-tdm-ws-width = <0>;
i2s-tx0-tdm-ws-pgm = <1>;
i2s-tx0-tdm-ws-width = <0xf>;

      不打开pgm:width属性不生效，WCK占空比固定为50%

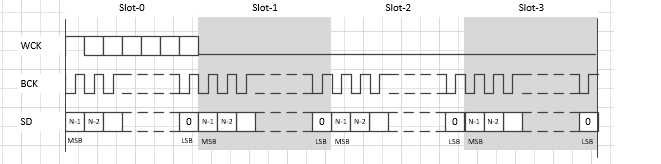

      打开pgm:此时width属性生效，WCK宽度为(width+1)*bclk

    • I2S wck翻转

      属性名称 描述 取值范围
      i2s-rx0-tdm-ws-inv I2S wck翻转 0: 不翻转
      1: 翻转
      i2s-tx0-tdm-ws-inv I2S wck翻转 0: 不翻转
      1: 翻转

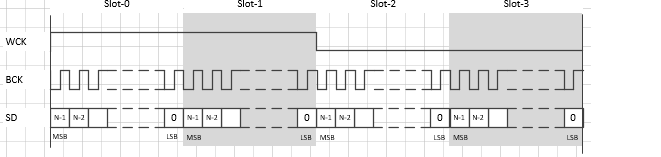

      不翻转：

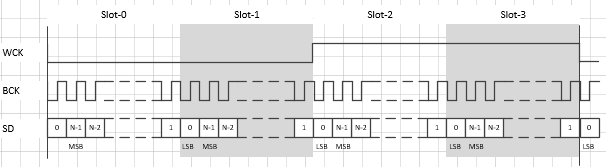

      翻转：

    • I2S rx-ch-swap

      属性名称 描述 取值范围
      i2s-rx0-tdm-ch-swap 配置rx i2s通道交换 见下方详述
      每个bit置1代表打开，0代表关闭
[0] :   0<-->2,  1<-->3,  4<-->6,   5<-->7
        8<-->10, 9<-->11, 12<-->14, 13<-->15
[1] :   0<-->4,  1<-->5,  2<-->6,   3<-->7
        8<-->12, 9<-->13, 10<-->14, 11<-->15
[2] :   0<-->8,  1<-->9,  2<-->10,  3<-->11
        4<-->12, 5<-->13, 6<-->14,  7<-->15
[3]:    0:  L at slot 0/2/4/6/8/10/12/14
            R at slot 1/3/5/7/9/11/13/15
        1:  L at slot 0/1/2/3/4/5/6/7
            R at slot 8/9/10/11/12/13/14/15

      示例：

      i2s-rx-tdm-ch-swap = <0 0 0 0>;

    • I2S tx-ch-swap

      属性名称 描述 取值范围
      i2s-tx0-tdm-ch-swap 配置tx i2s通道交换 见下方详述
      每个bit置1代表打开，0代表关闭
[0] :   0<-->2,  1<-->3,  4<-->6,   5<-->7
        8<-->10, 9<-->11, 12<-->14, 13<-->15
[1] :   0<-->4,  1<-->5,  2<-->6,   3<-->7
        8<-->12, 9<-->13, 10<-->14, 11<-->15
[2] :   0<-->8,  1<-->9,  2<-->10,  3<-->11
        4<-->12, 5<-->13, 6<-->14,  7<-->15
[3]:    0:  L at slot 0/2/4/6/8/10/12/14
            R at slot 1/3/5/7/9/11/13/15
        1:  L at slot 0/1/2/3/4/5/6/7
            R at slot 8/9/10/11/12/13/14/15

      示例：

      i2s-tx-tdm-ch-swap = <0 0 0 0>;

    • I2S tx 有效通道

      属性名称 描述 取值范围
      i2s-tx-tdm-active-slot 配置I2S tx 有效通道 0x00 ~ 0xFF (bit0->slot0, bit1->slot1, ... )

    • 高通滤波

      属性名称 描述 取值范围
      hpf-adc1-level 高通滤波level < switch value >
      switch:
      0：disable hpf
      1：enable hpf
      value: 0~1500 截止频率
      hpf-dmic-level 高通滤波level < switch value >
      switch:
      0：disable hpf
      1：enable hpf
      value: 0~1500 截止频率

      示例：

      hpf-adc1-level = <1 20>; // 启用adc1 的高通滤波器截止频率为20hz
hpf-dmic-level = <1 20>; // 启用dmic 的高通滤波器截止频率为20hz

      对于截止频率参数的详细说明：

      HPF高通滤波器对于不同的采样率实际的截止频率参数有差异：
48K 采样率下支持的截止频率是：
    20hz 23hz 26hz 32hz 38hz 52hz 65hz 95hz 140hz 190hz 250hz 370hz 480hz 700hz 980hz 1500hz
32K 采样率下支持的截止频率是：
    13hz 15hz 17hz 21hz 25hz 34hz 43hz 63hz 93hz 126hz 166hz 246hz 320hz 466hz 633hz 1000hz
16K 采样率下支持的截止频率是：
    6hz 7hz 8hz 10hz 12hz 17hz 21hz 31hz 46hz 63hz 83hz 123hz 160hz 233hz
    316hz 500hz
8K 采样率下支持的截止频率是：
    3hz 4hz 5hz 6hz 8hz 10hz 15hz 23hz 31hz 41hz 61hz 80hz 116hz 158hz 250hz
驱动会根据实际支持的参数找到不大于设定值的最大值
例如：按照实例的参数配置 hpf-adc1-level = <1 20>; 48K 下实际的截止频率会是20hz, 32K 下实际的截止频率会是17hz, 16K 下实际的截止频率是17hz, 8K 下实际的截止频率是15hz
PS:下图的实例波形 是针对48K采样率抓的

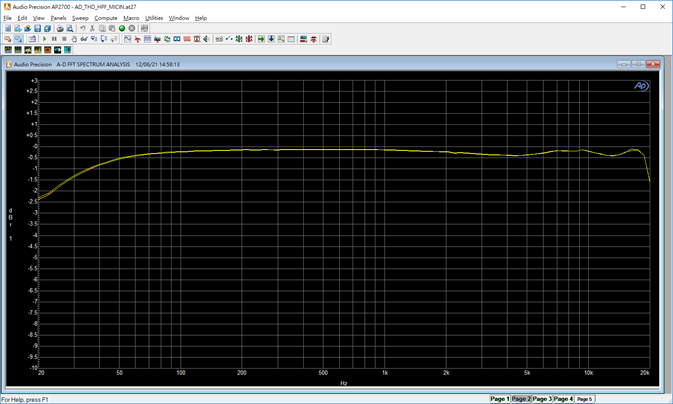

      HPF关闭 截止频率20Hz：

      HPF 0x0 截止频率20Hz:

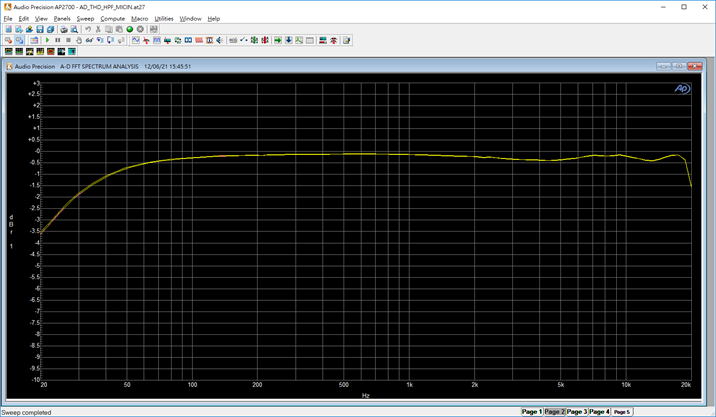

      HPF 0x1 截止频率23Hz:

      HPF 0x2 截止频率26Hz:

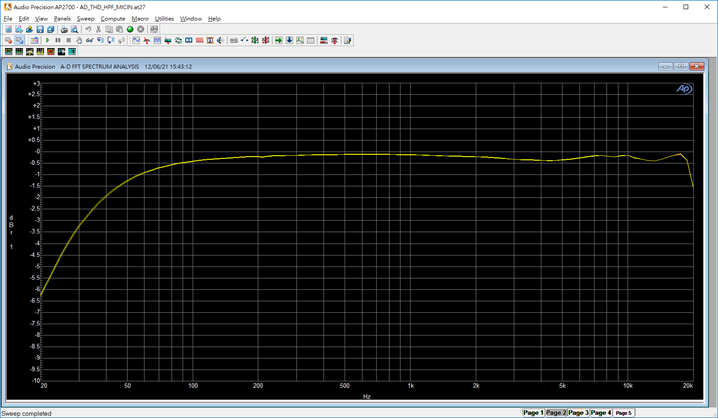

      HPF 0x3 截止频率32Hz:

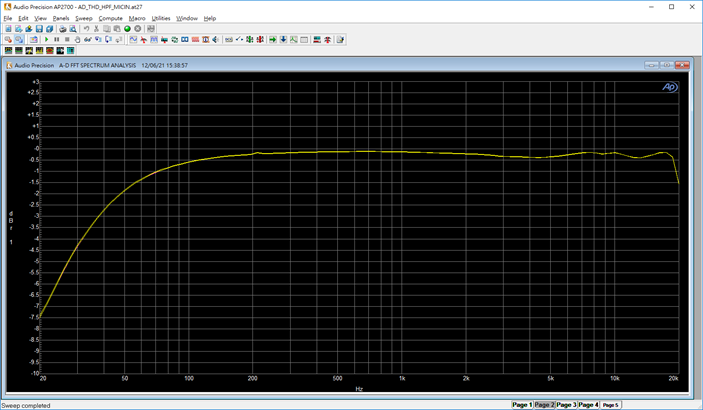

      HPF 0x4 截止频率38Hz:

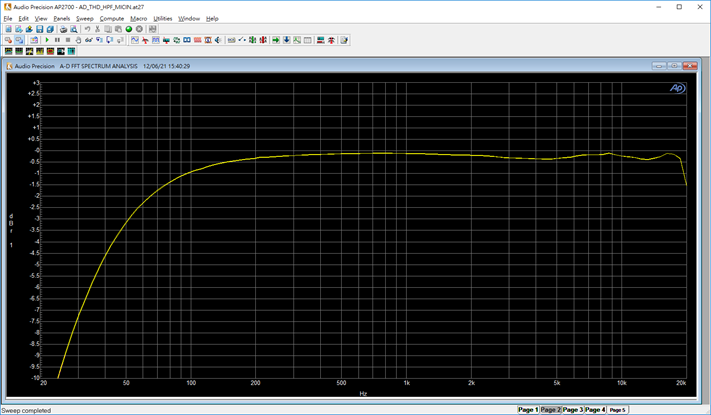

      HPF 0x5 截止频率52Hz:

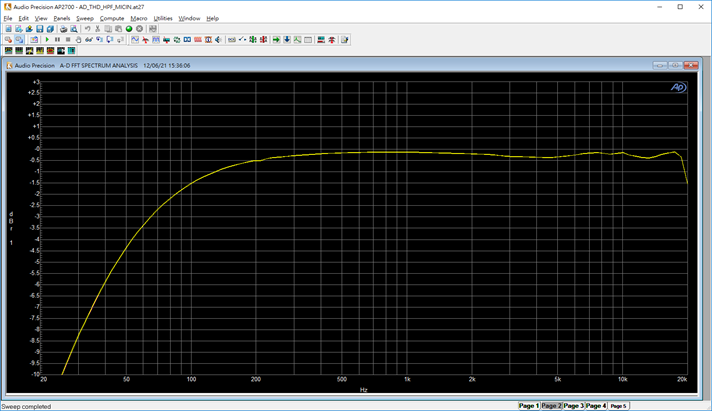

      HPF 0x6 截止频率65Hz:

      HPF 0x7 截止频率95Hz:

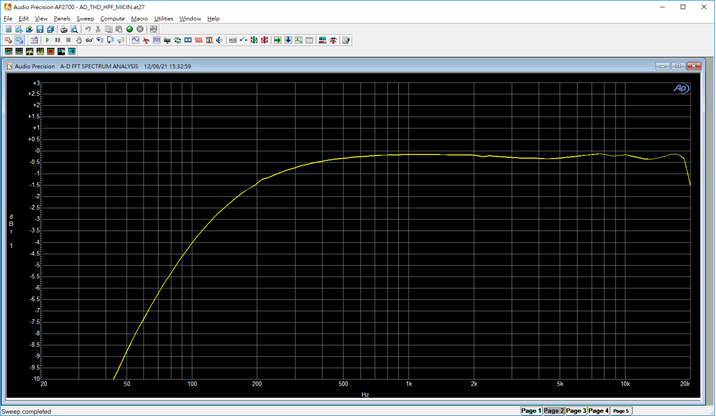

      HPF 0x8 截止频率140Hz:

      HPF 0x9 截止频率190Hz:

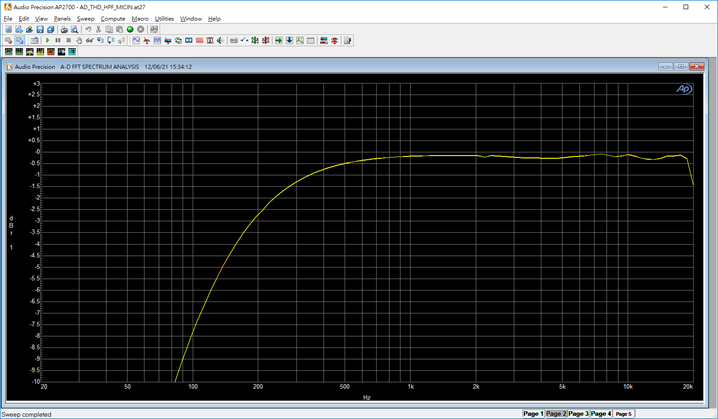

      HPF 0xA 截止频率250Hz:

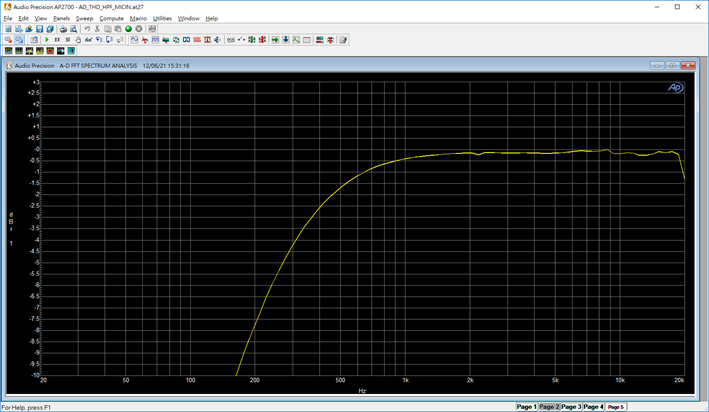

      HPF 0xB 截止频率370Hz:

      HPF 0xC 截止频率480Hz:

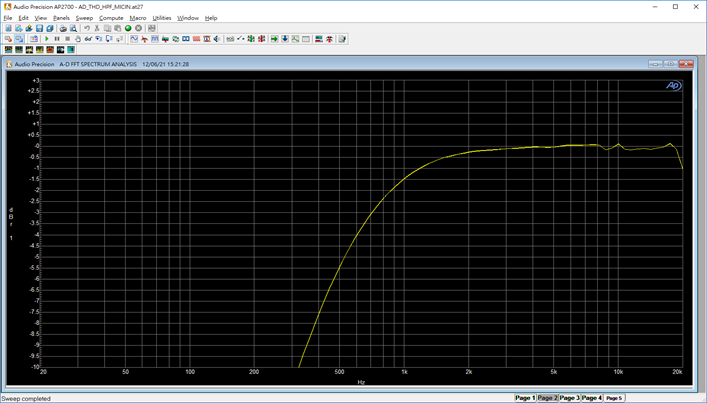

      HPF 0xD 截止频率700Hz:

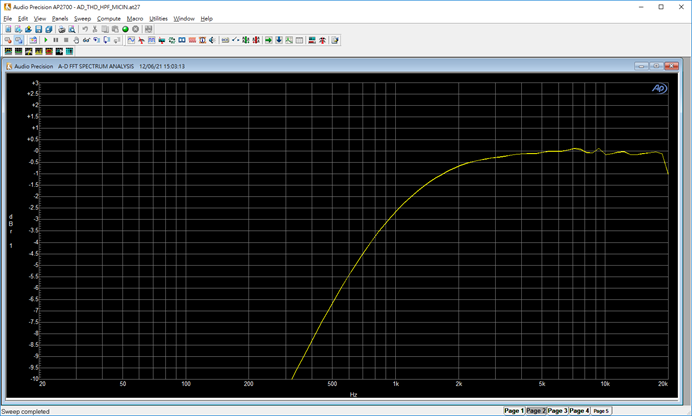

      HPF 0xE 截止频率950Hz:

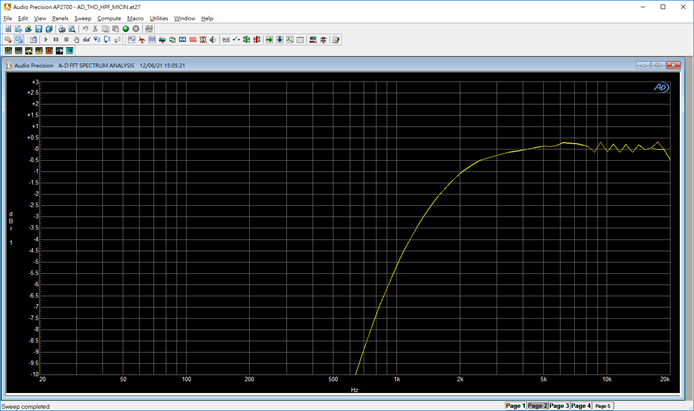

      HPF 0xF 截止频率1500Hz:

      采样率与截止频率关系:

    • dmic bck mode

      属性名称 描述 取值范围
      dmic-bck-mode 配置BCK模式 0~11
      档位 采样率 BCK支持最大值
      0 NA no select
      1 8k 600kHz
      2 8k 1200kHz
      3 8k 2400kHz
      4 16k 800kHz
      5 16k 1200kHz
      6 16k 2400kHz
      7 16k 4800kHz
      8 32k 2400kHz
      9 32k 4800kHz
      10 48k 2400kHz
      11 48k 4800kHz

      示例：

      dmic-bck-mode = <3 6 9 11>; //2.4M, 2.4M, 4.8M, 4.8M
四个参数分别表示8K 16K 32K 48K 采样率选择的BCK时钟
当前的例子表示：采样率是8K 的情况下,bck是档位3，对照表格就是2.4Mhz
采样率是16K 的情况下，bck 是档位6，对照表格就是2.4Mhz
采样率是32K 的情况下，bck 是档位9，对照表格就是4.8Mhz
采样率是48K 的情况下，bck 是档位11， 对照表格就是4.8Mhz
注意：表格第二栏的采样率表示这个档位只有对应的采样率才能生效，比如8K采样率下只支持选择档位1，2，3；对应的BCK 是600khz 1.2mhz 和2.4mhz

    • dmic-bck-ext-mode

      属性名称 描述 取值范围
      dmic-bck-ext-mode dmic的时钟选择 0：使用dmic内部时钟
      1：使用I2S RX BCK，作为DMIC 时钟，用于和I2S同步

    • short-ff-mode

      属性名称 描述 取值范围
      i2s-rx-short-ff-mode 配置I2S延时多少个的BCK才发送MSB 0~3
      i2s-tx-short-ff-mode 配置I2S延时多少个的BCK才发送MSB 0~3

    • adc-out-sel

      属性名称 描述 取值范围
      adc-out-sel 选择amic的硬件实体 0：adc0(SDM_L)
      1：adc1(SDM_R)
      2:adc2（SDM_M）
      3:adc3

      示例：

      adc-out-sel = <0 1 2 2>; //ADC_A ch0对应amic0，ADC_A ch1对应amic1, ADC_B ch0/1对应amic2
注意：iFackel 只有ADC_A 和ADC_B 不支持切换

    • keep_anolog_power_on

      属性名称 描述 取值范围
      keep_adc_power_on/keep_dac_power_on 是否保持adc/dac power常开，打开该配置可以省去adc/dac 启动的延时时间，但是会增加一定的额外功耗 0：不启用；1：保持adc/dac 电源常开

    • amp 功放引脚配置

      属性名称 描述 取值范围
      amp-pad 选择左右功放的pad脚和 高/低电平生效配置 gpiopad 0,1

      示例：

      amp-pad = <PAD_PWM_OUT0 1 PAD_PWM_OUT 1>;
注意：pad 参数的选择为了统一管理都放到了padmux.dtsi 所以实例里面的
参数1和参数3 PAD_PWM_OUT0 其实是不生效的，真正生效使用的PAD，放在padmux.dtsi
MDRV_PUSE_AIO_AMP_PWR 字段里面； dts 这边生效的是参数2 和参数4；数值为1 表示高电平使能amp 数值为0 表示低电平使能amp
