TransformerLM

1 概述

1.1 背景介绍

TransformerLM 通常作为ASR中声学模型的评分器, 对预测结果进行重打分, 该模型来源于FunASR开源仓库。

具体可参考：

https://github.com/modelscope/FunASR/blob/v0.3.0/funasr/bin/lm_inference.py

模型下载地址为：

https://www.modelscope.cn/models/iic/speech_transformer_lm_zh-cn-common-vocab8404-pytorch/files

1.2 使用说明

Linux SDK-alkaid中默认带了已经预先转换好的离线模型及板端示例, 相关文件路径如下:

• 板端示例程序路径

  Linux_SDK/sdk/verify/opendla/source/llm/transformerlm


• 板端离线模型路径

  Linux_SDK/project/board/${chip}/dla_file/ipu_open_models/llm/lm_100sim.img


• 板端测试字典路径

  Linux_SDK/sdk/verify/opendla/source/resource/units_asr_punc_lm.txt


如果用户不需要转换模型可直接跳转至第3章节。

2 模型转换

2.1 onnx模型转换

• python环境搭建

  $conda create -n funasr python==3.10
  $conda activate funasr
  $pip install "modelscope[audio_asr]" --upgrade -f https://modelscope.oss-cn-beijing.aliyuncs.com/releases/repo.html
  $git clone https://github.com/alibaba/FunASR.git && cd FunASR
  $pip install --editable ./ -i https://mirrors.aliyun.com/pypi/simple/


  注意：这里提供的python环境搭建, 仅作为参考示例, 具体搭建过程请参考官方源码运行教程：

  https://github.com/modelscope/FunASR/tree/v0.3.0?tab=readme-ov-file#installation


• 模型测试

  • 编写模型测试脚本funasr/bin/predict.py

    from modelscope.pipelines import pipeline
    from modelscope.utils.constant import Tasks

    inference_pipline = pipeline(
        task=Tasks.language_score_prediction,
        model='./speech_transformer_lm_zh-cn',
        output_dir='./tmp/')

    rec_result = inference_pipline(text_in='hello 大 家 好 呀')
    print(rec_result)


  • 运行模型测试脚本, 确保funasr环境配置正确

    $将模型文件speech_transformer_lm_zh-cn-common-vocab8404-pytorch放在当前目录下
    $mv speech_transformer_lm_zh-cn-common-vocab8404-pytorch speech_transformer_lm_zh-cn
    $python ./funasr/bin/predict.py


• 模型导出

  • 编写模型转换脚本funasr/bin/lm_export.py:

    import os
    import sys
    sys.path.append(os.getcwd())
    import logging
    import argparse
    import torch
    import onnx
    import onnxsim
    import onnxruntime as ort

    from funasr.torch_utils.initialize import initialize
    from funasr.train.class_choices import ClassChoices

    from funasr.lm.espnet_model import ESPnetLanguageModel
    from funasr.lm.seq_rnn_lm import SequentialRNNLM
    from funasr.lm.transformer_lm import TransformerLM
    from funasr.lm.abs_model import AbsLM
    from funasr.modules.mask import subsequent_mask
    from funasr.modules.nets_utils import make_pad_mask
    import torch.nn.functional as F

    import numpy as np
    from funasr.tasks.lm import LMTask
    from funasr.torch_utils.forward_adaptor import ForwardAdaptor

    def load_vocab(vocab_path, extra_word_list=[]):
        n = len(extra_word_list)
        with open(vocab_path, encoding='utf-8') as vf:
            vocab = {word.strip(): i + n for i, word in enumerate(vf)}

        for i, word in enumerate(extra_word_list):
            vocab[word] = i

        return vocab

    def softmaxcrossentropy_c(  # type: ignore
        x, target, weight=None, reduction="None"
    ):
        input_shape = x.shape
        max_x = np.max(x, axis=1, keepdims=True).astype(np.float64)
        exp_x = np.exp(x - max_x)
        p = exp_x / np.sum(exp_x, axis=1, keepdims=True)
        inp = np.log(p)

        N = input_shape[0]
        neg_gather_element_input = np.zeros((N), dtype=x.dtype)

        inp = np.squeeze(inp)
        target = np.squeeze(target)
        for i in range(N):
            index = target[i]
            neg_gather_element_input[i] = -inp[i, index]

        return neg_gather_element_input

    if __name__ == '__main__':
        # 1. Build Model
        model, train_args = LMTask.build_model_from_file(
            './speech_transformer_lm_zh-cn/lm.yaml', './speech_transformer_lm_zh-cn/lm.pb', 'cpu')
        wrapped_model = ForwardAdaptor(model, "export")

        tmp_input = "梁家人出烟的电视剧有什么"
        token_dict = load_vocab('./speech_transformer_lm_zh-cn/tokens.txt')
        x_tmp = []
        for char in tmp_input:
            if char in token_dict.keys():
                x_tmp.append(token_dict[char])
            else:
                x_tmp.append(token_dict["<unk>"])
        x_tmp = torch.tensor([x_tmp], dtype=torch.int64)
        x_tmp = torch.cat([x_tmp,torch.zeros((1, 100 - x_tmp.shape[1]), dtype=int)], dim=1)

        wrapped_model.eval()

        onnx_path = './speech_transformer_lm_zh-cn/lm_1x100.onnx'
        torch.onnx.export(
                wrapped_model,
                (x_tmp),
                onnx_path,
                export_params=True,
                opset_version=14,
                input_names=["token"],
                output_names=["probs", 'x_lengths'],
                verbose=False,
            )
        model_onnx = onnx.load(onnx_path)  # load onnx model
        onnx.checker.check_model(model_onnx)  # check onnx model
        model_onnx, check = onnxsim.simplify(model_onnx)
        onnx.save(model_onnx, onnx_path.replace('lm_1x100','lm_1x100_sim'))
        ort_sess = ort.InferenceSession(onnx_path)

        input_length = 100
        input_list = [
                "梁家人出烟的电视剧有什么"
            ]
        token_dict = load_vocab('./speech_transformer_lm_zh-cn/tokens.txt')
        count = 0

        for sentence in input_list:
            x = []
            for char in sentence:
                if char in token_dict.keys():
                    x.append(token_dict[char])
                else:
                    x.append(token_dict["<unk>"])
            src_len = len(x)
            x = torch.tensor([x], dtype=torch.int64)
            x = torch.cat([x,torch.zeros((1, 100 - x.shape[1]), dtype=int)], dim=1)
            np.save("./speech_transformer_lm_zh-cn/lmx100/lm_input_%d.npy"%(count), x)
            count+=1
            ort_inputs = {
                    ort_sess.get_inputs()[0].name: x.numpy(),
                }
            ort_outs = ort_sess.run(None, ort_inputs)
            logits = ort_outs[0]

            print("logits: ", np.array(logits[0]).shape)
            print("logits: ", logits[0][0][:10])

            onnx_nll = softmaxcrossentropy_c(logits[0], ort_outs[1].flatten())
            print("onnx nll", onnx_nll)

            x_lens = torch.full((1,), fill_value=src_len, dtype=torch.int64)
            mask_ = np.zeros(input_length+1)
            mask_[np.arange(x_lens + 1)] = 1

            onnx_nll = np.array(onnx_nll * mask_)
            onnx_nll = np.sum(onnx_nll)
            onnx_nll = onnx_nll / (x_lens + 1)
            print("onnx_nll ", onnx_nll)


  • 运行模型转换脚本, 会在./speech_transformer_lm_zh-cn目录下生成lm_1x100.onnx模型

    python ./funasr/bin/lm_export.py


2.2 离线模型转换

2.2.1 预&后处理说明

• 预处理

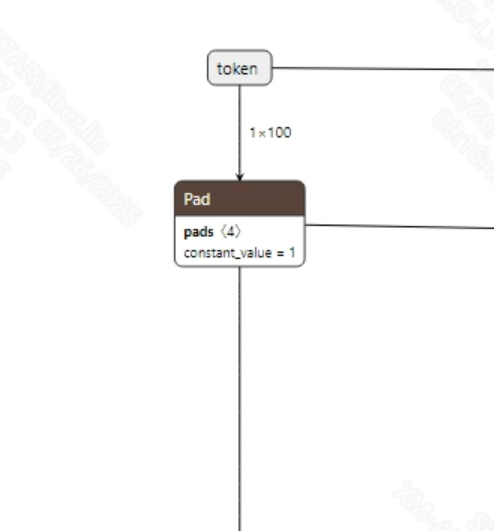

  language model 的输入为声学模型的输出, 即对应字典里的索引值。转换成功的lm_sim.onnx模型输入信息如下图所示：

• 后处理

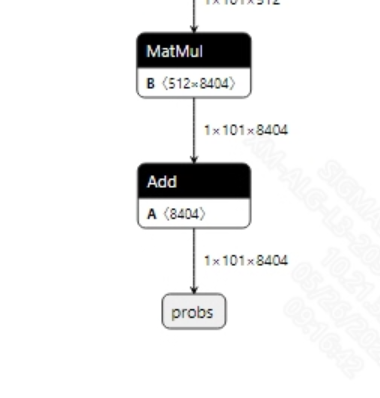

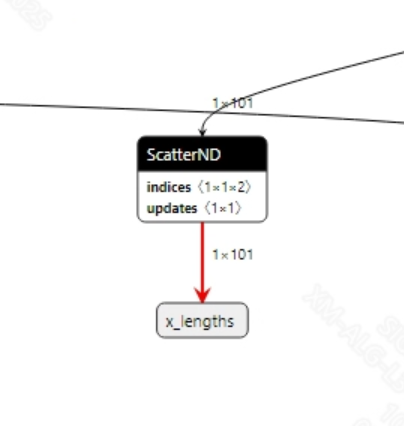

  language model模型没有后处理, 通常language model的输出的分数会再乘上一个系数, 再和声学模型的输出的分数进行加权, 然后再通过gready search的方式进行解码。输出信息如下所示：



2.2.2 offline模型转换流程

注意：1）OpenDLAModel对应的是压缩包image-dev_model_convert.tar解压之后的smodel文件。2）转换命令需要在docker环境下运行, 请先根据Docker开发环境教程, 加载SGS Docker环境。

• 拷贝onnx模型到转换代码目录

  $cp speech_transformer_lm_zh-cn/lm_1x100.onnx OpenDLAModel/llm/transformerlm/onnx


• 转换命令

  $cd IPU_SDK_Release/docker
  $bash run_docker.sh
  #进入到docker环境下的OpenDLAModel目录
  $cd /work/SGS_XXX/OpenDLAModel
  $bash convert.sh -a llm/transformerlm -c config/llm_transformerlm.cfg -p SGS_IPU_Toolchain(绝对路径) -s false


• 最终生成的模型地址

  output/${chip}_${时间}/lm_100sim.img
  output/${chip}_${时间}/lm_100sim_fixed.sim
  output/${chip}_${时间}/lm_100sim_float.sim


2.2.2 关键脚本参数解析

-   input_config.ini

        [INPUT_CONFIG]
        inputs=token;                       #onnx 输入节点名称, 如果有多个需以“,”隔开;
        input_formats=RAWDATA_S16_NHWC;     #板端输入格式, 可以根据onnx的输入格式选择, 例如float：RAWDATA_F32_NHWC, int32：RAWDATA_S16_NHWC;
        quantizations=TRUE;                 #打开输入量化, 不需要修改;

        [OUTPUT_CONFIG]
        outputs=probs;                      #onnx 输出节点名称, 如果有多个需以“,”隔开;
        dequantizations=TRUE;               #是否开启反量化, 根据实际需求填写, 建议为TRUE。设为False, 输出为int16; 设为True, 输出为float32

-   llm_transformerlm.cfg

        [TRANSFORMERLM]
        CHIP_LIST=pcupid                    #平台名称, 必须和板端平台一致, 否则模型无法运行
        Model_LIST=lm_1x100                 #输入onnx模型名称
        INPUT_SIZE_LIST=0                   #模型输入分辨率,这里填0即可
        INPUT_INI_LIST=input_config.ini     #配置文件
        CLASS_NUM_LIST=0                    #填0即可
        SAVE_NAME_LIST=lm_100sim.img        #输出模型名称
        QUANT_DATA_PATH=image_list.txt      #量化数据路径

2.3 模型仿真

• 获取float/fixed/offline模型输出

  $bash convert.sh -a llm/transformerlm -c config/llm_transformerlm.cfg -p SGS_IPU_Toolchain(绝对路径)  -s true


  执行上述命令后, 会默认将float模型的输出tensor保存到llm/transformerlm/log/output路径下的txt文件中。此外, 在llm/transformerlm/convert.sh脚本中也提供了fixed和offline的仿真示例, 用户在运行时可以通过打开注释代码块, 分别获取fixed和offline模型输出。

• 模型精度对比

  在保证输入和上述模型相同的情况下, 进入2.1章节搭建好的环境, 在FunASR/funasr/bin/lm_inference.py脚本中第175行处添加打印：

  print(nll)


  即可获取pytorch模型对应节点的输出tensor, 进而和float、fixed、offline模型进行对比。此外需要特别注意的是, 原始模型的输出格式是NCHW, 而float/fixed/offline模型输出的格式是NHWC。

3 板端部署

3.1 程序编译

示例程序编译之前需要先根据板子（nand/nor/emmc, ddr型号等）选择deconfig进行sdk整包编译, 具体可以参考alkaid sdk sigdoc《开发环境搭建》文档。

• 编译板端transformerlm示例。

  $cd sdk/verify/opendla
  $make clean && make source/llm/transformerlm -j8


• 最终生成的可执行文件地址

  sdk/verify/opendla/out/${AARCH}/app/prog_llm_transformerlm


3.2 运行文件

运行程序时, 需要先将以下几个文件拷贝到板端

• prog_llm_transformerlm
• lm_100sim.img

3.3 运行说明

• Usage: ./prog_llm_transformerlm model dict（执行文件使用命令）

• Required Input:

  • model: offline模型路径
  • dict: 字典

• Typical Output:

  ./prog_llm_transformerlm models/lm_100sim.img resource/units_asr_punc_lm.txt

      client [801] connected, module:ipu
      load dict...
      invoke start ...
      model invoke time: 60.463000 ms
      lm score: -3.692400

      ------shutdown IPU0------
      client [801] disconnected, module:ipu


---
