LPR

1 概述

1.1 背景介绍

本次开源的车牌识别算法来源于LPRNet_Pytorch仓库, 该算法目前仅支持同时识别蓝牌和绿牌等中国车牌 仓库地址：

https://github.com/sirius-ai/LPRNet_Pytorch

模型下载地址：

https://github.com/sirius-ai/LPRNet_Pytorch/blob/master/weights/Final_LPRNet_model.pth

1.2 使用说明

Linux SDK-alkaid中默认带了已经预先转换好的离线模型及板端示例, 相关文件路径如下:

• 板端示例程序路径

  Linux_SDK/sdk/verify/opendla/source/ocr/lpr


• 板端离线模型路径

  Linux_SDK/project/board/${chip}/dla_file/ipu_open_models/ocr/lprnet_94x24.img


• 板端测试图像路径

  Linux_SDK/sdk/verify/opendla/source/resource/license_plate.jpg


如果用户不需要转换模型可直接跳转至第3章节。

2 模型转换

2.1 onnx模型转换

• python环境搭建

  $conda create -n lpr python==3.10
  $conda activate lpr
  $git clone https://github.com/sirius-ai/LPRNet_Pytorch.git
  $cd LPRNet_Pytorch


  注意：这里提供的python环境搭建, 仅作为参考示例, 具体搭建过程请参考官方源码运行教程：

  https://github.com/sirius-ai/LPRNet_Pytorch/blob/master/README.md


• 模型测试

  • 运行模型测试脚本, 确保lpr环境配置正确。

    $python test_LPR.py


• 模型导出

  • 安装依赖包

    $pip install onnx -i https://pypi.tuna.tsinghua.edu.cn/simple
    $pip install onnx-simplifier -i https://pypi.tuna.tsinghua.edu.cn/simple


  • 编写模型转换脚本export.py:

    from data.load_data import CHARS, CHARS_DICT, LPRDataLoader
    from PIL import Image, ImageDraw, ImageFont
    from model.LPRNet import build_lprnet
    # import torch.backends.cudnn as cudnn
    from torch.autograd import Variable
    import torch.nn.functional as F
    from torch.utils.data import *
    from torch import optim
    import torch.nn as nn
    import numpy as np
    import argparse
    import torch
    import time
    import cv2
    import os

    import onnx
    from onnxsim import simplify

    def get_parser():
        parser = argparse.ArgumentParser(description='parameters to train net')
        parser.add_argument('--img_size', default=[94, 24], help='the image size')
        parser.add_argument('--test_img_dirs', default="./data/test", help='the test images path')
        parser.add_argument('--dropout_rate', default=0, help='dropout rate.')
        parser.add_argument('--lpr_max_len', default=8, help='license plate number max length.')
        parser.add_argument('--test_batch_size', default=1, help='testing batch size.')
        parser.add_argument('--phase_train', default=False, type=bool, help='train or test phase flag.')
        parser.add_argument('--num_workers', default=8, type=int, help='Number of workers used in dataloading')
        parser.add_argument('--cuda', default=True, type=bool, help='Use cuda to train model')
        parser.add_argument('--show', default=False, type=bool, help='show test image and its predict result or not.')
        parser.add_argument('--pretrained_model', default='./weights/Final_LPRNet_model.pth', help='pretrained base model')

        args = parser.parse_args()

        return args

    def collate_fn(batch):
        imgs = []
        labels = []
        lengths = []
        for _, sample in enumerate(batch):
            img, label, length = sample
            imgs.append(torch.from_numpy(img))
            labels.extend(label)
            lengths.append(length)
        labels = np.asarray(labels).flatten().astype(np.float32)

        return (torch.stack(imgs, 0), torch.from_numpy(labels), lengths)

    def test():
        args = get_parser()

        lprnet = build_lprnet(lpr_max_len=args.lpr_max_len, phase=args.phase_train, class_num=len(CHARS), dropout_rate=args.dropout_rate)
        device = torch.device("cuda:0" if args.cuda else "cpu")
        lprnet.to(device)
        print("Successful to build network!")

        # load pretrained model
        if args.pretrained_model:
            lprnet.load_state_dict(torch.load(args.pretrained_model))
            print("load pretrained model successful!")
        else:
            print("[Error] Can't found pretrained mode, please check!")
            return False

        test_img_dirs = os.path.expanduser(args.test_img_dirs)
        test_dataset = LPRDataLoader(test_img_dirs.split(','), args.img_size, args.lpr_max_len)
        try:
            Greedy_Decode_Eval(lprnet, test_dataset, args)
        finally:
            cv2.destroyAllWindows()

    def Greedy_Decode_Eval(Net, datasets, args):
        # TestNet = Net.eval()
        epoch_size = len(datasets) // args.test_batch_size
        batch_iterator = iter(DataLoader(datasets, args.test_batch_size, shuffle=True, num_workers=args.num_workers, collate_fn=collate_fn))

        Tp = 0
        Tn_1 = 0
        Tn_2 = 0
        t1 = time.time()
        for i in range(epoch_size):
            # load train data
            images, labels, lengths = next(batch_iterator)
            start = 0
            targets = []
            for length in lengths:
                label = labels[start:start+length]
                targets.append(label)
                start += length
            targets = np.array([el.numpy() for el in targets])
            imgs = images.numpy().copy()

            if args.cuda:
                images = Variable(images.cuda())
            else:
                images = Variable(images)

            # forward
            prebs = Net(torch.tensor(images))

            input_names = ['images']
            output_names = ['output']

            torch.onnx.export(
                Net,
                args=(images),
                f='./opendla/lprnet.onnx',
                input_names=input_names,
                output_names=output_names,
                export_params=True,
                opset_version=13)

            model = onnx.load('./opendla/lprnet.onnx')
            model_simp, check = simplify(model)
            export_name = './opendla/lprnet_sim.onnx'
            onnx.save(model_simp, export_name)
            exit(1)

    if __name__ == "__main__":
        test()


  • 运行模型转换脚本

    $python export.py


2.2 离线模型转换

2.2.1 预&后处理说明

• 预处理

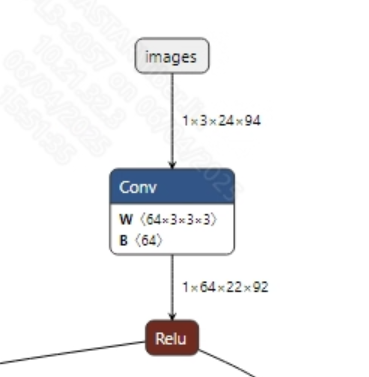

  转换成功的lpr_sim.onnx模型输入信息如下图所示, 要求输入图像的尺寸为 (1, 3, 94, 24), 此外需要将像素值归一化到 [0, 1] 范围内。



• 后处理

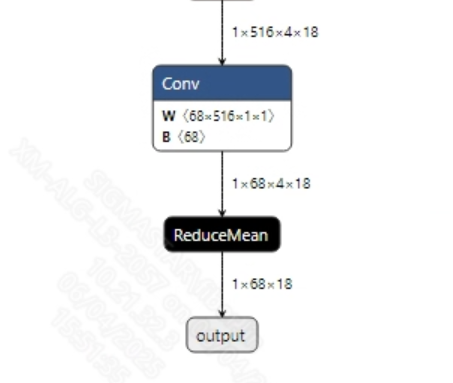

  本次对应开源的示例demo仅用于评估模型推理时间, 因此未提供后处理。模型输出信息如下图所示



2.2.2 offline模型转换流程

注意：1）OpenDLAModel对应的是压缩包image-dev_model_convert.tar解压之后的smodel文件。2）转换命令需要在docker环境下运行, 请先根据Docker开发环境教程, 加载SGS Docker环境。

• 拷贝onnx模型到转换代码目录

  $cp opendla/lprnet_sim.onnx OpenDLAModel/ocr/lpr/onnx


• 转换命令

  $cd IPU_SDK_Release/docker
  $bash run_docker.sh
  #进入到docker环境下的OpenDLAModel目录
  $cd /work/SGS_XXX/OpenDLAModel
  $bash convert.sh -a ocr/lpr -c config/ocr_lpr -p SGS_IPU_Toolchain(绝对路径) -s false


• 最终生成的模型地址

  output/${chip}_${时间}/lprnet_sim_94x24.img
  output/${chip}_${时间}/lprnet_sim_94x24_fixed.sim
  output/${chip}_${时间}/lprnet_sim_94x24_float.sim


2.2.3 关键脚本参数解析

-   input_config.ini

        [INPUT_CONFIG]
        inputs = input;                     #onnx 输入节点名称, 如果有多个需以“,”隔开;
        training_input_formats = RGB;       #模型训练时的输入格式, 通常都是RGB;
        input_formats = BGRA;               #板端输入格式, 可以根据情况选择BGRA或者YUV_NV12;
        quantizations = TRUE;               #打开输入量化, 不需要修改;
        mean_red = 127.5;                   #均值, 跟模型预处理相关, 根据实际情况配置;
        mean_green = 127.5;                 #均值, 跟模型预处理相关, 根据实际情况配置;
        mean_blue = 127.5;                  #均值, 跟模型预处理相关, 根据实际情况配置;
        std_value = 128;                    #方差, 跟模型预处理相关, 根据实际情况配置;

        [OUTPUT_CONFIG]
        outputs = output;                   #onnx 输出节点名称, 如果有多个需以“,”隔开;
        dequantizations = FALSE;            #是否开启反量化, 根据实际需求填写, 建议为TRUE。设为False, 输出为int16; 设为True, 输出为float32

-   ocr_lpr.cfg

        [LPR]
        CHIP_LIST=pcupid                            #平台名称, 必须和板端平台一致, 否则模型无法运行
        Model_LIST=lprnet_sim                       #输入onnx模型名称
        INPUT_SIZE_LIST=94x24                       #模型输入分辨率
        INPUT_INI_LIST=input_config.ini             #配置文件
        CLASS_NUM_LIST=0                            #填0即可
        SAVE_NAME_LIST=lprnet_sim_94x24.img         #输出模型名称
        QUANT_DATA_PATH=quant_data                  #量化图片路径

2.3 模型仿真

• 获取float/fixed/offline模型输出

  $bash convert.sh -a ocr/lpr -c config/ocr_lpr -p SGS_IPU_Toolchain(绝对路径) -s true


  执行上述命令后, 会默认将float模型的输出tensor保存到ocr/lpr/log/output路径下的txt文件中。此外, 在ocr/lpr/convert.sh脚本中也提供了fixed和offline的仿真示例, 用户在运行时可以通过打开注释代码块, 分别获取fixed和offline模型输出。

• 模型精度对比

  在保证输入和上述模型相同的情况下, 进入2.1章节搭建好的环境, 在LPRNet_Pytorch/test_LPRNet.py文件的第106行处添加打印：

  print(prebs)


  获取pytorch模型对应节点的输出tensor, 进而和float、fixed、offline模型进行对比。此外需要特别注意的是, 原始模型的输出格式是NCHW, 而float/fixed/offline模型输出的格式是NHWC。

3 板端部署

3.1 程序编译

示例程序编译之前需要先根据板子（nand/nor/emmc, ddr型号等）选择deconfig进行sdk整包编译, 具体可以参考alkaid sdk sigdoc《开发环境搭建》文档。

• 编译板端lpr示例。

  $cd sdk/verify/opendla
  $make clean && make source/ocr/lpr -j8


• 最终生成的可执行文件地址

  sdk/verify/opendla/out/${AARCH}/app/prog_ocr_lpr


3.2 运行文件

运行程序时, 需要先将以下几个文件拷贝到板端

• prog_ocr_lpr
• license_plate.jpg
• lprnet_94x24.img

3.3 运行说明

• Usage: ./prog_ocr_lpr -i image -m model [-t threshold]（执行文件使用命令）

• Required Input：

  • image: 图像文件夹/单张图像路径
  • model: 需要测试的offline模型路径

• Optional Input:

  • threshold: 检测阈值（0.0~1.0, 默认为0.5）

• Typical Output:

  ./prog_ocr_lpr -i license_plate.jpg -m models/lprnet_94x24.img

  inputs: license_plate.jpg
  model path: models/lprnet_94x24.img
  threshold: 0.500000
  client [1016] connected, module:ipu
  unknown element format 7
  found 1 images!
  the input image: ./license_plate.jpg
  fillbuffer processing...
  net input width: 94, net input height: 24
  client [1016] disconnected, module:ipu
  model invoke time: 2.732000 ms


---
