MI IPU API¶

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	07/23/2021
	Added PROCFS introduction	08/25/2021
	Modify default ipu firmware file path Modify parameter(pReadCtx) description of MI_IPU_CreateCHN Modify maximum channel number Modify the usage of tensor shape Modify maximum tensor dimension Modify error codes Modify ipu frequency path on /sys	11/30/2021
	Add swdisp related error codes Add u64BandWidthRead/u64BandWidthWrite to MI_IPU_RuntimeInfo_t structure Add ipu buffer alignment error code	12/21/2021
	Modify IPU buffer alignment number	01/20/2022
	Add MI_IPU_Invoke2Custom function Modify error codes Add MI_IPU_FORMAT_GRAY tensor format Add member 'u32BufSize', 'u32InputWidthAlignment', 'u32InputHeightAlignment', 'bOutputNCHW' in MI_IPU_TensorDesc_t	02/25/2022
	Add error code ‘E_IPU_ERR_MISMATCH_MODEL’	06/01/2022
	Add enum type ‘MI_IPU_BatchMode_e’, ‘MI_IPU_LayoutType_e’, ‘MI_IPU_IpuWorkMode_e’ Modify member ‘bOutputNCHW’ to ‘eLayoutType’ and add new member ‘au32Reserve[4]’ in MI_IPU_TensorDesc_t Add new member ‘au32Reserve[8]’ in MI_IPU_DevAttr_t Add new member ‘au32Reserve[8]’ in MI_IPUChnAttr_t Add new member ‘au32Reserve[8]’ in MI_IPU_BatchInvokeParam_t Add new member ‘au32Reserve[8]’ in MI_IPU_RuntimeInfo_t Add new member ‘au32Reserve[8]’, ‘eBatchMode’, ‘u32TotalBatchNumTypes’, ‘au32BatchNumTypes[MI_IPU_MAX_BATCH_TYPE_NUM]’, ‘eIpuWorkMode’ in MI_IPU_OfflineModelStaticInfo_t	06/13/2022
	In MI_IPU_RuntimeInfo_t, comment the unit of ‘u64IpuTime’ as us. In MI_IPU_OfflineModelStaticInfo_t, add description for ‘au32BatchNumTypes[1]’ as max batchNum suggested. In MI_IPU_ELEMENT_FORMAT, add tensor format ‘MI_IPU_FORMAT_COMPLEX64’	08/15/2022
	Add API ‘MI_S32 MI_IPU_CancelInvoke(MI_U32 u32ThreadId,MI_IPU_CHN u32ChnId)’. Add error codes.	05/25/2023
	Add API ‘MI_S32 MI_IPU_CreateCHNWithUserMem(MI_IPU_CHN ptChnId, MI_IPUChnAttr_t pstChnAttr, MI_PHY u64ModelPA)’. Add API ‘MI_S32 MI_IPU_DestroyDeviceExt(MI_IPU_DevAttr_t *pstIPUDevAttr)'. Add new members ‘u32VariableGroup’, 'u32CoreMask' in MI_IPU_DevAttr_t	09/26/2023
	Add error codes ‘E_IPU_ERR_PERMISSION_DENIED’, ‘E_IPU_ERR_INVOKE_INTERRUPT’	07/25/2024
	Update Model Description. Add Basic Structure, Module Function, Application Scenario, Chip Difference, Principle, Interface Call and Example parts.	04/16/2025

1. 概述¶

1.1. 模块说明¶

IPU是智能处理器，主要功能是在MI IPU模块驱动下实现AI模型的推演加速功能。

关键词说明：

IPU

智能处理器
Firmware

驱动IPU硬件的程序文件
Tensor

网络模型中的多维数据
Input Tensor

整个AI模型的输入Tensor
Output Tensor

整个AI 模型的输出Tensor

1.2. 基本结构¶

MI IPU具有多个channel，能够同时支持多个AI模型的推演。同时支持模块内部分配input/output tensor buffer，也支持直接使用前一级模块的output buffer 作为input tensor buffer。

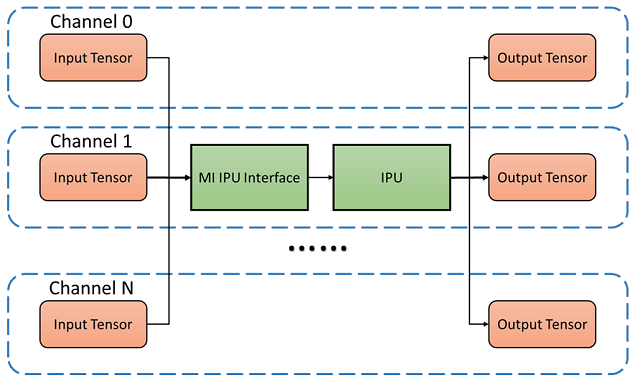

图1-1 IPU推理流程框图

从软件开发角度来看，应用程序通过MI IPU API调用IPU driver，进而通过IPU driver驱动IPU硬件，实现对AI模型的推理。

图1-2 MI IPU的使用方式

1.3. 功能介绍¶

MI IPU支持以下功能：

支持多线程、多进程执行模型推理
支持多通道
支持为模型自动分配buffer，同时也支持由用户来分配buffer
支持指定IPU推理任务的优先级
支持单次推理单张输入和单次推理多张输入

1.4. 应用场景¶

MI IPU具有以下应用场景：

机器人：应用于工业或服务机器人，实现环境感知、路径规划、任务执行等
智能IPC/NVR: 用于智能安防设备，结合人脸识别、行为分析、异常检测等功能，提升监控效果
会议系统：利用语音识别、人脸识别等技术优化会议体验

1.5. 芯片差异¶

本文档所描述芯片为Pcupid。各代芯片MI IPU模块的差异如下表所示。

	Pudding	Tiramisu	Muffin	Mochi	Maruko	Opera	Souffle	Ifado	Iford	Pcupid	Ibopper	Ifackel	Jaguar1	Ifliegen
Channel Number	48	48	48	48	48	48	48	8	48	48	48	48	48	48
Core Number	1	1	2	1	1	1	1	1	1	1	1	2	1	2

注意：

Ifackel与Ifliegen IPU的core0用于运行AI ISP模型，core1用于运行通用AI模型
Muffin IPU的core0和core1都用于跑通用AI模型

1.6. 工作原理¶

用户在调用MI IPU模块进行模型推演前，首先需要使用IPU SDK工具链将原始的深度学习模型转换为硬件所支持的离线模型文件，然后通过调用MI IPU API在板端加载离线模型，并对离线模型推理进行加速。

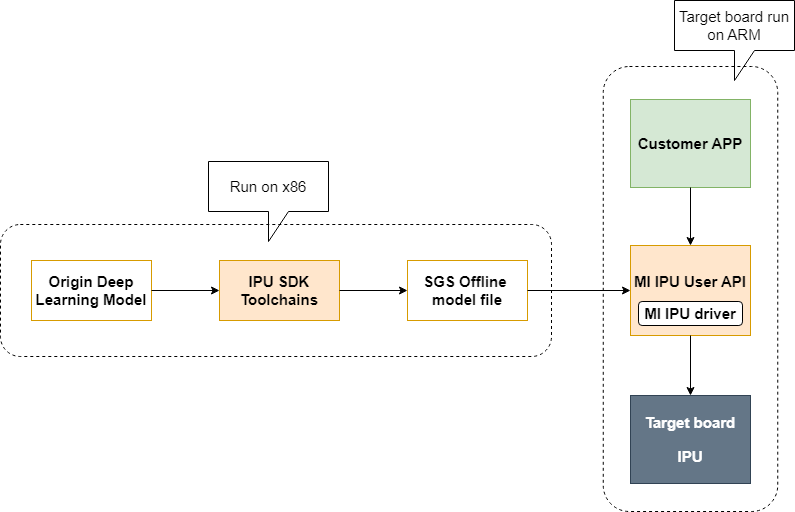

图1-3 MI IPU工作原理示意图

1.7. 接口调用¶

当执行模型推理时，MI IPU的接口调用通常分为以下步骤：

解析模型信息，获取模型所需的variable buffer大小
创建IPU设备
创建IPU通道
获取IPU通道的输入、输出描述符
获取输入buffer的地址，并将输入内容拷贝到此buffer，然后flush cache，确保buffer与cache中内容相同
获取输出buffer的地址
执行模型推理
归还前述获取的输入、输出buffer到通道所有buffer
销毁IPU通道
销毁IPU设备

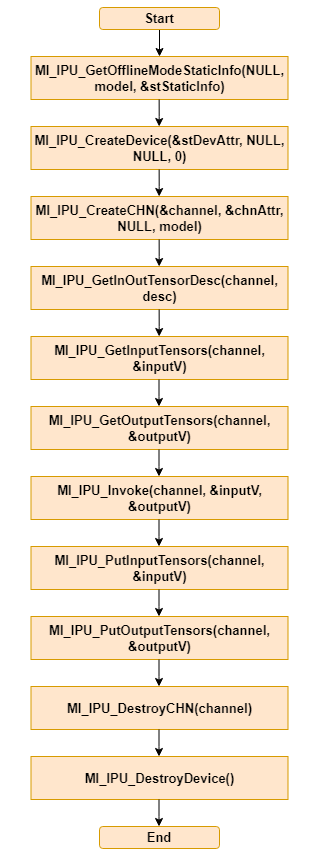

图1-4 MI IPU接口调用流程图

1.8. 实例介绍¶

1.8.1. dla_classify¶

dla_classify适用于推演分类模型，此时模型的输入格式要求为BGR或RGB。在运行时，该示例首先加载离线模型文件，并驱动IPU对输入图片进行分类，最后打印前5名的分类预测结果和对应的置信度。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_classify/dla_classify.cpp。

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <signal.h>
#include <stdbool.h>
#include <error.h>
#include <errno.h>
#include <pthread.h>

#include <string.h>
#include <fstream>
#include <iostream>
#include <string>

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <sys/time.h>
#include <unistd.h>
#include <sys/mman.h>
#if 0
#include <openssl/aes.h>

#include <openssl/evp.h>

#include <openssl/rsa.h>
#endif
using namespace std;
using std::cout;
using std::endl;
using std::ostringstream;
using std::vector;
using std::string;

#include "mi_common_datatype.h"
#include "mi_sys_datatype.h"
#include "mi_ipu.h"
#include "mi_sys.h"

#define  LABEL_IMAGE_FUNC_INFO(fmt, args...)           do {printf("[Info ] [%-4d] [%10s] ", __LINE__, __func__); printf(fmt, ##args);} while(0)

#define alignment_up(a,b)  (((a)+(b-1))&(~(b-1)))

struct PreProcessedData {
    char *pImagePath;
    int intResizeH;
    int intResizeW;
    int intResizeC;
    bool bNorm;
    float fmeanB;
    float fmeanG;
    float fmeanR;
    float std;
    bool bRGB;
    unsigned char * pdata;

} ;

struct NetInfo {
    MI_IPU_OfflineModelStaticInfo_t OfflineModelInfo;
    MI_IPU_SubNet_InputOutputDesc_t desc;
};

#define LABEL_CLASS_COUNT (1200)
#define LABEL_NAME_MAX_SIZE (60)
MI_S32  IPUCreateDevice(char *pFirmwarePath,MI_U32 u32VarBufSize)
{
    MI_S32 s32Ret = MI_SUCCESS;
    MI_IPU_DevAttr_t stDevAttr;
    memset(&stDevAttr, 0, sizeof(stDevAttr));
    stDevAttr.u32MaxVariableBufSize = u32VarBufSize;

    s32Ret = MI_IPU_CreateDevice(&stDevAttr, NULL, pFirmwarePath, 0);
    return s32Ret;
}

static int H2SerializedReadFunc_1(void *dst_buf,int offset, int size, char *ctx)
{
// read data from buf
    return 0;
}

static int H2SerializedReadFunc_2(void *dst_buf,int offset, int size, char *ctx)
{
// read data from buf
    std::cout<<"read from call back function"<<std::endl;
    memcpy(dst_buf,ctx+offset,size);
    return 0;
}

MI_S32 IPUCreateChannel(MI_U32 *s32Channel, char *pModelImage)
{
    MI_S32 s32Ret ;
    MI_SYS_GlobalPrivPoolConfig_t stGlobalPrivPoolConf;
    MI_IPUChnAttr_t stChnAttr;

    //create channel
    memset(&stChnAttr, 0, sizeof(stChnAttr));
    stChnAttr.u32InputBufDepth = 2;
    stChnAttr.u32OutputBufDepth = 2;
    return MI_IPU_CreateCHN(s32Channel, &stChnAttr, NULL, pModelImage);
}

MI_S32 IPUCreateChannel_FromMemory(MI_U32 *s32Channel, char *pModelImage)
{

    MI_S32 s32Ret ;
    MI_SYS_GlobalPrivPoolConfig_t stGlobalPrivPoolConf;
    MI_IPUChnAttr_t stChnAttr;

    //create channel
    memset(&stChnAttr, 0, sizeof(stChnAttr));
    stChnAttr.u32InputBufDepth = 2;
    stChnAttr.u32OutputBufDepth = 2;

    return MI_IPU_CreateCHN(s32Channel, &stChnAttr, H2SerializedReadFunc_2, pModelImage);
}

MI_S32 IPUCreateChannel_FromEncryptFile(MI_U32 *s32Channel, char *pModelImage)
{

    MI_S32 s32Ret ;
    MI_SYS_GlobalPrivPoolConfig_t stGlobalPrivPoolConf;
    MI_IPUChnAttr_t stChnAttr;

    //create channel
    memset(&stChnAttr, 0, sizeof(stChnAttr));
    stChnAttr.u32InputBufDepth = 2;
    stChnAttr.u32OutputBufDepth = 2;

    return MI_IPU_CreateCHN(s32Channel, &stChnAttr, H2SerializedReadFunc_2, pModelImage);
}

MI_S32 IPUDestroyChannel(MI_U32 s32Channel)
{
    MI_S32 s32Ret = MI_SUCCESS;

    s32Ret = MI_IPU_DestroyCHN(s32Channel);
    return s32Ret;
}

void GetImage(   PreProcessedData *pstPreProcessedData)
{
    string filename=(string)(pstPreProcessedData->pImagePath);
    cv::Mat sample;
    cv::Mat img = cv::imread(filename, -1);
    if (img.empty()) {
      std::cout << " error!  image don't exist!" << std::endl;
      exit(1);
    }

    int num_channels_  = pstPreProcessedData->intResizeC;
    if (img.channels() == 3 && num_channels_ == 1)
    {
        cv::cvtColor(img, sample, cv::COLOR_BGR2GRAY);
    }
    else if (img.channels() == 4 && num_channels_ == 1)
    {
        cv::cvtColor(img, sample, cv::COLOR_BGRA2GRAY);
    }
    else if (img.channels() == 4 && num_channels_ == 3)
    {
        cv::cvtColor(img, sample, cv::COLOR_BGRA2BGR);
    }
    else if (img.channels() == 1 && num_channels_ == 3)
    {
        cv::cvtColor(img, sample, cv::COLOR_GRAY2BGR);
    }
    else
    {
        sample = img;
    }

    cv::Mat sample_float;
    if (num_channels_ == 3)
      sample.convertTo(sample_float, CV_32FC3);
    else
      sample.convertTo(sample_float, CV_32FC1);

    cv::Mat sample_norm = sample_float;
    if (pstPreProcessedData->bRGB)
    {
        cv::cvtColor(sample_float, sample_norm, cv::COLOR_BGR2RGB);
    }

    cv::Mat sample_resized;
    cv::Size inputSize = cv::Size(pstPreProcessedData->intResizeW, pstPreProcessedData->intResizeH);
    if (sample.size() != inputSize)
    {
        cout << "input size should be :" << pstPreProcessedData->intResizeC << " " << pstPreProcessedData->intResizeH << " " << pstPreProcessedData->intResizeW << endl;
        cout << "now input size is :" << img.channels() << " " << img.rows<<" " << img.cols << endl;
        cout << "img is going to resize!" << endl;
        cv::resize(sample_norm, sample_resized, inputSize);
    }
    else
    {
      sample_resized = sample_norm;
    }

    float *pfSrc = (float *)sample_resized.data;
    int imageSize = pstPreProcessedData->intResizeC*pstPreProcessedData->intResizeW*pstPreProcessedData->intResizeH;

    for(int i=0;i<imageSize;i++)
    {
        *(pstPreProcessedData->pdata+i) = (unsigned char)(round(*(pfSrc + i)));
    }
}

static MI_BOOL GetTopN(float aData[], int dataSize, int aResult[], int TopN)
{
    int i, j, k;
    float data = 0;
    MI_BOOL bSkip = FALSE;

    for (i=0; i < TopN; i++)
    {
        data = -0.1f;
        for (j = 0; j < dataSize; j++)
        {
            if (aData[j] > data)
            {
                bSkip = FALSE;
                for (k = 0; k < i; k++)
                {
                    if (aResult[k] == j)
                    {
                        bSkip = TRUE;
                    }
                }

                if (bSkip == FALSE)
                {
                    aResult[i] = j;
                    data = aData[j];
                }
            }
        }
    }

    return TRUE;
}

MI_U32 _MI_IPU_GetTensorUnitDataSize(MI_IPU_ELEMENT_FORMAT eElmFormat)
{
    switch (eElmFormat) {
        case MI_IPU_FORMAT_INT16:
            return sizeof(short);
        case MI_IPU_FORMAT_INT32:
            return sizeof(int);
        case MI_IPU_FORMAT_INT8:
            return sizeof(char);
        case MI_IPU_FORMAT_FP32:
            return sizeof(float);
        case MI_IPU_FORMAT_UNKNOWN:
        default:
            return 1;
    }
}

MI_U32 IPU_CalcTensorSize(MI_IPU_TensorDesc_t* pstTensorDescs)
{
    MI_U32 u32Size = 1;
    MI_U32 u32UnitSize = 1;

    u32UnitSize = _MI_IPU_GetTensorUnitDataSize(pstTensorDescs->eElmFormat);

    for (int i = 0; i < pstTensorDescs->u32TensorDim; i++)
    {
        u32Size *= pstTensorDescs->u32TensorShape[i];
    }
    u32Size *= u32UnitSize;

    return u32Size;
}

static void IPU_PrintOutputXOR(MI_IPU_SubNet_InputOutputDesc_t* desc, MI_IPU_TensorVector_t OutputTensorVector)
{
    MI_U32 u32InputNum = desc->u32InputTensorCount;
    MI_U32 u32OutputNum = desc->u32OutputTensorCount;

    volatile MI_U32 u32XORValue = 0;
    MI_U8 *pu8XORValue[4]= {(MI_U8 *)&u32XORValue,(MI_U8 *)&u32XORValue+1,(MI_U8 *)&u32XORValue+2,(MI_U8 *)&u32XORValue+3 };
    MI_U32 u32Count = 0;

    for (MI_U32 idxOutputNum = 0; idxOutputNum < desc->u32OutputTensorCount; idxOutputNum++)
    {
        MI_U8 u8Data = 0;
        MI_U8 *pu8Data = (MI_U8 *)OutputTensorVector.astArrayTensors[idxOutputNum].ptTensorData[0];
        for(int i = 0; i < IPU_CalcTensorSize(&(desc->astMI_OutputTensorDescs[idxOutputNum])); i++)
        {
            u8Data = *(pu8Data + i);
            *pu8XORValue[u32Count%4] ^= u8Data;
            u32Count++;
        }
    }
    printf("All outputs XOR = 0x%08x\n", u32XORValue);
}

int main(int argc,char *argv[])
{
    if ( argc < 5 )
    {
        std::cout << "USAGE: " << argv[0] <<": <xxxsgsimg.img> " \
        << "<picture> " << "<labels> "<< "<model intput_format:RGB or BGR>"<<std::endl;
        exit(0);
    } else {
         std::cout<<"model_img:"<<argv[1]<<std::endl;
         std::cout<<"picture:"<<argv[2]<<std::endl;
         std::cout<<"labels:"<<argv[3]<<std::endl;
         std::cout<<"model input_format:"<<argv[4]<<std::endl;
    }

    char * pFirmwarePath = NULL;
    char * pModelImgPath = argv[1];
    char * pImagePath= argv[2];
    char * pLabelPath =argv[3];
    char * pRGB = argv[4];
    char * pfps = NULL;
    char * ptime = NULL;
    int fps = -1;
    int duration = -1;
    if (argc == 7)
    {
        pfps = argv[5];
        ptime = argv[6];
        fps = atoi(pfps);
        duration = atoi(ptime);
    }
    MI_BOOL bRGB = FALSE;

    if(strncmp(pRGB,"RGB",sizeof("RGB"))!=0 && strncmp(pRGB,"BGR",sizeof("BGR"))!=0 && strncmp(pRGB,"RAWDATA",sizeof("RAWDATA"))!=0)
    {

        std::cout << "model intput_format error" <<std::endl;
        return -1;

    }

    static char label[LABEL_CLASS_COUNT][LABEL_NAME_MAX_SIZE];
    MI_U32 u32ChannelID = 0;
    MI_S32 s32Ret;

    MI_IPU_TensorVector_t InputTensorVector;
    MI_IPU_TensorVector_t OutputTensorVector;

    auto net_info = std::make_shared<NetInfo>();
    ifstream LabelFile;
    LabelFile.open(pLabelPath);
    int n=0;
    while(1)
    {
        LabelFile.getline(&label[n][0],60);
        if(LabelFile.eof())
            break;
        n++;
        if(n>=LABEL_CLASS_COUNT)
        {
            cout<<"the labels have line:"<<n<<" ,it supass the available label array"<<std::endl;
            break;
        }
    }

    LabelFile.close();

    MI_SYS_Init(0);

    //1.create device
    cout<<"get variable size from memory__"<<std::endl;
    char *pmem = NULL;
    int fd = 0;
    struct stat sb;
    fd = open(pModelImgPath, O_RDWR);
    if (fd < 0)
    {
        perror("open");
        return -1;
    }
    memset(&sb, 0, sizeof(sb));
    if (fstat(fd, &sb) < 0)
    {
        perror("fstat");
        return -1;
    }
    pmem = (char *)mmap(NULL, sb.st_size, PROT_READ, MAP_SHARED, fd, 0);
    if (pmem == NULL)
    {
        perror("mmap");
        return -1;
    }
    if (MI_SUCCESS != MI_IPU_GetOfflineModeStaticInfo(H2SerializedReadFunc_2, pmem, &net_info->OfflineModelInfo))
    {
        cout<<"get model variable buffer size failed!"<<std::endl;
        return -1;
    }
    if(MI_SUCCESS !=IPUCreateDevice(pFirmwarePath,net_info->OfflineModelInfo.u32VariableBufferSize))
    {
        cout<<"create ipu device failed!"<<std::endl;
        return -1;

    }

    //2.create channel
    /*case 0 create module from path*/
#if 0
        if(MI_SUCCESS !=IPUCreateChannel(u32ChannelID,pModelImgPath))
    {
         cout<<"create ipu channel failed!"<<std::endl;
         MI_IPU_DestroyDevice();
         return -1;
    }
#endif

#if 1
    /*case1 create channel from memory*/
    cout<<"create channel from memory__"<<std::endl;
    if(MI_SUCCESS !=IPUCreateChannel_FromMemory(&u32ChannelID,pmem))
    {
         cout<<"create ipu channel failed!"<<std::endl;
         MI_IPU_DestroyDevice();
         return -1;
    }
#endif

    //3.get input/output tensor
    s32Ret = MI_IPU_GetInOutTensorDesc(u32ChannelID, &net_info->desc);
    if (s32Ret == MI_SUCCESS) {
        for (int i = 0; i < net_info->desc.u32InputTensorCount; i++) {
            cout<<"input tensor["<<i<<"] name :"<<net_info->desc.astMI_InputTensorDescs[i].name<<endl;
        }
        for (int i = 0; i < net_info->desc.u32OutputTensorCount; i++) {
            cout<<"output tensor["<<i<<"] name :"<<net_info->desc.astMI_OutputTensorDescs[i].name<<endl;
        }
    }

    unsigned char *pu8ImageData = NULL;
    const char* dump_input_bin = getenv("DUMP_INPUT_BIN");
    MI_IPU_GetInputTensors( u32ChannelID, &InputTensorVector);
    int datasize = 0;
    if(strncmp(pRGB,"RAWDATA",sizeof("RAWDATA"))==0)
    {
        FILE* stream;
        stream = fopen(pImagePath,"r");
        fseek(stream, 0, SEEK_END);
        int length = ftell(stream);
        cout << "length==" << length<<endl;
        rewind(stream);

        if(length != net_info->desc.astMI_InputTensorDescs[0].s32AlignedBufSize)
        {
            cout<<"please check input bin size"<<endl;
            exit(0);
        }
        pu8ImageData = new unsigned char[length];

        datasize = fread(pu8ImageData,sizeof(unsigned char),length,stream);
        cout << "size==" << datasize <<endl;
        fclose(stream);
    }
    else
    {
        int intResizeH = net_info->desc.astMI_InputTensorDescs[0].u32TensorShape[1];
        int intResizeW = net_info->desc.astMI_InputTensorDescs[0].u32TensorShape[2];
        int intResizeC = net_info->desc.astMI_InputTensorDescs[0].u32TensorShape[3];
        pu8ImageData = new unsigned char[intResizeH*intResizeW*intResizeC];

        PreProcessedData stProcessedData;
        stProcessedData.intResizeC = intResizeC;
        stProcessedData.intResizeH = intResizeH;
        stProcessedData.intResizeW = intResizeW;
        stProcessedData.pdata = pu8ImageData;
        stProcessedData.pImagePath = pImagePath;
        if(strncmp(pRGB,"RGB",sizeof("RGB"))==0)
        {
            bRGB = TRUE;
        }
        stProcessedData.bRGB = bRGB;
        GetImage(&stProcessedData);

        datasize=intResizeH*intResizeW*intResizeC;

    }

     memcpy(InputTensorVector.astArrayTensors[0].ptTensorData[0],pu8ImageData,datasize);
     MI_SYS_FlushInvCache(InputTensorVector.astArrayTensors[0].ptTensorData[0], datasize);

     MI_IPU_GetOutputTensors( u32ChannelID, &OutputTensorVector);
     if(dump_input_bin)
     {
         FILE* stream_input = fopen("inputtoinvoke.bin","w");
         int input_size = fwrite(InputTensorVector.astArrayTensors[0].ptTensorData[0],sizeof(unsigned char),datasize,stream_input);
         fclose(stream_input);

     }

    //4.invoke
    int times = 32;
    if(fps!=-1)
    {
     times =duration*fps;
    }

    printf("the times is %d \n",times);

    struct timespec ts_start, ts_end;
    clock_gettime(CLOCK_MONOTONIC, &ts_start);

    for (int i=0;i<times;i++ )
    {
        struct timespec ts_start_1;
        clock_gettime(CLOCK_MONOTONIC, &ts_start_1);
        if(MI_SUCCESS!=MI_IPU_Invoke(u32ChannelID, &InputTensorVector, &OutputTensorVector))
        {
            cout<<"IPU invoke failed!!"<<endl;
            delete pu8ImageData;
            IPUDestroyChannel(u32ChannelID);
            MI_IPU_DestroyDevice();
            return -1;
        }

        struct timespec ts_end_1;
        clock_gettime(CLOCK_MONOTONIC, &ts_end_1);
        int elasped_time_1 = (ts_end_1.tv_sec-ts_start_1.tv_sec)*1000000+(ts_end_1.tv_nsec-ts_start_1.tv_nsec)/1000;
        float durationInus = 0.0;
        if(fps!=-1)
       {
        durationInus = 1000000.0/fps;
       }

        if ((elasped_time_1<durationInus)&&(fps!=-1))
        {
            usleep((int)(durationInus-elasped_time_1));
        }
    }

    clock_gettime(CLOCK_MONOTONIC, &ts_end);

    int elasped_time = (ts_end.tv_sec-ts_start.tv_sec)*1000000+(ts_end.tv_nsec-ts_start.tv_nsec)/1000;
    cout<<"fps:"<<1000.0/(float(elasped_time)/1000/times)<<std::endl;

    // show result of classify
    IPU_PrintOutputXOR(&net_info->desc, OutputTensorVector);

    int s32TopN[5];
    memset(s32TopN,0,sizeof(s32TopN));
    int iDimCount = net_info->desc.astMI_OutputTensorDescs[0].u32TensorDim;
    int s32ClassCount  = 1;
    for(int i=0;i<iDimCount;i++ )
    {
      s32ClassCount *= net_info->desc.astMI_OutputTensorDescs[0].u32TensorShape[i];
    }
    float *pfData = (float *)OutputTensorVector.astArrayTensors[0].ptTensorData[0];

    cout<<"the class Count :"<<s32ClassCount<<std::endl;
    cout<<std::endl;
    cout<<std::endl;
    GetTopN(pfData, s32ClassCount, s32TopN, 5);


    for(int i=0;i<5;i++)
    {
      cout<<"order: "<<i+1<<" index: "<<s32TopN[i]<<" "<<pfData[s32TopN[i]]<<" "<<label[s32TopN[i]]<<endl;
    }

    //5. put intput tensor
    MI_IPU_PutInputTensors(u32ChannelID,&InputTensorVector);
    MI_IPU_PutOutputTensors(u32ChannelID,&OutputTensorVector);

    //6.destroy channel/device
   delete pu8ImageData;
   IPUDestroyChannel(u32ChannelID);
   MI_IPU_DestroyDevice();

    return 0;
}

1.8.2. dla_detect¶

dla_detect用于推演检测模型，且检测模型的输入格式需要为RGB或BGR，模型必须使用SGS的后处理方法。在运行时，该示例首先加载离线模型文件，并驱动IPU对输入图片进行推理检测，最后在当前目录下输出带有检测结果框的图片。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_detect/dla_detect.cpp。

1.8.3. dla_classifyNBatch¶

dla_classifyNBatch同样用于推演分类模型，对于模型及输入的要求与dla_classify相同。不同之处在于，该示例展示了调用MI_IPU_Invoke2和MI_IPU_Invoke2Custom时输入、输出内存的排布方式，和用户自己分配内存时需要调用的接口和内存对齐等注意事项。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_classifyNBatch/dla_classifyNBatch.cpp。

1.8.4. dla_simulator¶

dla_simulator用于在板端推理模型，并与PC端IPU SDK工具链提供的simulator.py的运行结果进行比对，从而在板端验证模型推理的正确性。该示例适用的模型为经IPU SDK工具链转换的离线模型，模型输入及格式由模型自身决定。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_simulator/dla_simulator.cpp。

1.8.5. dla_simulatorNBatch¶

dla_simulatorNBatch同样用于推理板端模型，其适用模型和输入要求同dla_simulator。不同之处在于，dla_simulatorNBatch示例中调用MI_IPU_Invoke2接口，支持单次推理多张输入。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_simulatorNBatch/dla_simulatorNBatch.cpp。

1.8.6. dla_show_img_info¶

dla_show_img_info用于展示板端推理离线模型的帧率和带宽统计数据，还可以抓取IPU log来分析模型每层性能。其输入为经过IPU SDK工具链转换的任意模型。具体代码可参考/sdk/veriy/release_feature/source/dla/dla_show_img_info/dla_show_img_info.cpp。

1.8.7. ipu_log¶

ipu_log工具用于在需要分析模型每层性能时抓取IPU log。该工具也集成在dla_show_img_info中。IPU log的开启方法参考抓取IPU log。具体代码可参考/sdk/veriy/release_feature/source/dla/ipu_log/ipu_log.c。

1.8.8. ipu_utilization¶

ipu_utilization用于打印IPU的使用率。当应用程序调用MI IPU接口推理模型时，可运行该工具查看IPU的使用率情况。具体代码可参考/sdk/veriy/release_feature/source/dla/ipu_utilization/ipu_utilization.c。

1.8.9. ipu_server¶

ipu_server用于创建IPU的推理服务，在PC端使用python接口推理模型。首先在板端运行该工具并配置端口号，然后在PC端使用IPU SDK工具链提供的rpc_simulator.py连接板端IP和配置的端口号。该工具可推理任意模型，运行结果保存在PC端当前目录下的log/output里。更多rpc_simulator的使用可参考IPU SDK用户文档。具体代码可参考 /sdk/veriy/release_feature/source/dla/ipu_server/ipu_server.cpp。

2. API参考¶

2.1. 功能模块API¶

API名	功能
MI_IPU_CreateDevice	创建IPU设备
MI_IPU_DestroyDevice	销毁IPU设备
MI_IPU_CreateCHN	创建IPU通道
MI_IPU_DestroyCHN	销毁指定IPU通道
MI_IPU_GetInOutTensorDesc	获取指定通道的网络模型输入输出信息
MI_IPU_GetInputTensors	从指定通道分配输入Tensor Buffer
MI_IPU_PutInputTensors	释放指定通道的输入Tensor Buffer
MI_IPU_GetOutputTensors	从指定通道分配输出Tensor Buffer
MI_IPU_PutOutputTensors	释放指定通道的输出Tensor Buffer
MI_IPU_Invoke	执行一次网络模型推演
MI_IPU_GetInputTensors2	从指定通道分配批处理输入Tensor Buffer
MI_IPU_PutInputTensors2	释放指定通道的批处理输入Tensor Buffer
MI_IPU_GetOutputTensors2	从指定通道分配批处理输出Tensor Buffer
MI_IPU_PutOutputTensors2	释放指定通道的批处理输出Tensor Buffer
MI_IPU_Invoke2	执行一次n_buf batch模式网络模型推演
MI_IPU_Invoke2Custom	执行一次one_buf batch模式网络模型推演
MI_IPU_GetOfflineModeStaticInfo	获取离线模型运行需要的variable buffer size和离线模型文件大小
MI_IPU_CancelInvoke	取消正在执行的Invoke任务
MI_IPU_CreateCHNWithUserMem	使用用户提供的MMA内存创建IPU通道
MI_IPU_DestroyDeviceExt	使用参数销毁IPU设备

2.2. MI_IPU_CreateDevice¶

功能

创建IPU设备。

语法

MI_S32 MI_IPU_CreateDevice(MI_IPU_DevAttr_t *pstIPUDevAttr, SerializedReadFunc pReadFunc, char *pReadCtx, MI_U32 FWSize);

形参

参数名称	描述	输入/输出
pstIPUDevAttr	IPU设备属性结构体指针	输入
pReadFunc	用户自定义读取文件函数指针（设为NULL默认使用MI IPU提供的文件读取函数）	输入
pReadCtx	IPU firmware文件路径（设为NULL默认使用MI IPU提供的文件路径：/config/dla/ipu_firmware.bin）	输入
FWSize	IPU firmware文件大小（设为0默认MI IPU自动获取文件大小）	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_S32 s32Ret;
stDevAttr.u32MaxVariableBufSize = BufSize;  /*模型内部Tensor使用的memory的最大size*/
    s32Ret = MI_IPU_CreateDevice(&stDevAttr, NULL, NULL, 0);
    if (s32Ret != MI_SUCCESS) {
        printf("fail to create ipu device\n");
        return s32Ret;
    }

2.3. MI_IPU_DestroyDevice¶

功能

销毁IPU设备。
语法
```
MI_S32 MI_IPU_DestroyDevice(void);
```
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
举例
```
MI_IPU_DestroyDevice();
```

2.4. MI_IPU_CreateCHN¶

功能

创建IPU通道。

语法

MI_S32 MI_IPU_CreateCHN(MI_IPU_CHN *ptChnId,MI_IPUChnAttr_t *pstIPUChnAttr, SerializedReadFunc pReadFunc, char *pReadCtx);

参数

参数名称	描述	输入/输出
ptChnId	获取IPU通道ID的指针	输出
pstIPUChnAttr	IPU通道描述信息结构体指针	输入
pReadFunc	用户自定义读取文件函数（设为NULL默认使用MI IPU提供的文件读取函数）	输入
pReadCtx	网络模型文件路径或者网络模型OS内存地址	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPUChnAttr_t.u32BatchMax 为批处理的最大值，如果这个模型不需要使用批处理，则将该值设置为1或者0。
- MI_IPUChnAttr_t.u32InputBufDepth 为设定的输入预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3, 当设置为0时，表示buffer来源于外部。如果直接使用前级模块的输出MI buffer，建议此处设置input_depth为0避免内存浪费。
- MI_IPUChnAttr_t. u32OutputBufDepth为设定的输出预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3，当设置为0时，表示buffer来源于外部，如MI_RGN模块。
- 如果创建的是one_buf batch模式网络模型，则不会预分配输入和输出buffer。
- IPU最大通道数为48。

举例

MI_S32 s32Ret, buf_depth = 3, batch_max = 1;
MI_IPU_CHN u32ChnId = 0;
chnAttr.u32InputBufDepth = buf_depth;
chnAttr.u32OutputBufDepth = buf_depth;
chnAttr.u32BatchMax = batch_max;
char pReadCtx[] = "caffe_mobilenet_v2.tflite_sgsimg.img";
s32Ret = MI_IPU_CreateCHN(&u32ChnId, &chnAttr, NULL, pReadCtx);
if (s32Ret != MI_SUCCESS) {
    printf("fail to create ipu channel\n");
    return s32Ret;
}

2.5. MI_IPU_DestroyCHN¶

功能

销毁指定IPU通道。

语法

MI_S32 MI_IPU_DestroyCHN(MI_IPU_CHN u32ChnId);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- IPU最大通道数为48。
举例
```
MI_IPU_DestroyCHN(u32ChnId);
```

2.6. MI_IPU_GetInOutTensorDesc¶

描述

获取指定通道的网络模型输入输出信息。

语法

MI_S32 MI_IPU_GetInOutTensorDesc(MI_IPU_CHN u32ChnId,MI_IPU_SubNet_InputOutputDesc_t *pstDesc);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstDesc 网络描述结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- IPU最大通道数为48。

举例

MI_IPU_SubNet_InputOutputDesc_t desc;
s32Ret = MI_IPU_GetInOutTensorDesc(u32ChnId, &desc);
if (s32Ret) {
    printf("fail to get network description\n");
    MI_IPU_DestroyCHN(u32ChnId);
    MI_IPU_DestroyDevice();
    return s32Ret;
}
else {
    int iNum = desc.astMI_InputTensorDescs[0].u32TensorShape[0];
    int iResizeH = desc.astMI_InputTensorDescs[0].u32TensorShape[1];
    int iResizeW = desc.astMI_InputTensorDescs[0].u32TensorShape[2];
    int iResizeC = desc.astMI_InputTensorDescs[0].u32TensorShape[3];
    unsigned char *pu8ImageData = new unsigned char[iNum*iResizeH*iResizeW*iResizeC];
    ...
}

2.7. MI_IPU_GetInputTensors¶

描述

从指定通道获取输入Tensor Buffer。

语法

MI_S32 MI_IPU_GetInputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

参数

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输入IPU Tensor数组结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- 输入Tensor的Buffer来源有2种方式：
  1. 通过MI_IPU_GetInputTensors分配Buffer；
  2. 使用MI的其他模块已分配的Buffer。

举例

通过MI_IPU_GetInputTensors分配buffer：

MI_IPU_TensorVector_t inputV;
MI_IPU_TensorVector_t OutputV;
MI_U8 au8MaggiePic[3*224*224] ;
cv::Mat img = cv::imread(filename, -1);
cv::Size inputSize = cv::Size(224,224,3)
cv ::Mat imgResize ;
cv::resize(img, imgResize, inputSize);
memcpy(au8MaggiePic, imgResize.data, sizeof(au8MaggiePic));
s32Ret = MI_IPU_GetInputTensors(u32ChnId, &inputV);
if (s32Ret == MI_SUCCESS) {
memcpy(inputV.astArrayTensors[0].ptTensorData[0], au8MaggiePic, sizeof(au8MaggiePic));
MI_SYS_FlushInvCache(inputV.astArrayTensors[0].ptTensorData[0], sizeof(au8MaggiePic));
}
else {
    printf(“fail to get buffer, please try again”);
}
MI_IPU_GetOutputTensors( u32ChannelID, &OutputV);
        if(MI_SUCCESS!=MI_IPU_Invoke(u32ChannelID, & inputV, &OutputV))
        {
            cout<<"IPU invoke failed!!"<<endl;

            MI_IPU_DestroyCHN(u32ChannelID);
            MI_IPU_DestroyDevice();
            return -1;
        }

使用MI其他模块已经分配的buffer

MI_IPU_TensorVector_t inputVector, outputVector;
inputVector.u32TensorCount = 1;
if (stBufInfo.eBufType == E_MI_SYS_BUFDATA_RAW) {
    inputVector.astArrayTensors[0].phyTensorAddr[0] = stBufInfo.stRawData.phyAddr;
    inputVector.astArrayTensors[0].ptTensorData[0] = stBufInfo.stRawData.pVirAddr;
} else if (stBufInfo.eBufType == E_MI_SYS_BUFDATA_FRAME) {

    inputVector.astArrayTensors[0].phyTensorAddr[0] = stBufInfo.stFrameData.phyAddr[0];
    inputVector.astArrayTensors[0].ptTensorData[0] = stBufInfo.stFrameData.pVirAddr[0];

    inputVector.astArrayTensors[0].phyTensorAddr[1] = stBufInfo.stFrameData.phyAddr[1];
    inputVector.astArrayTensors[0].ptTensorData[1] = stBufInfo.stFrameData.pVirAddr[1];
}

//prepare output vector
s32Ret = MI_IPU_GetOutputTensors(FdaChn, &outputVector);
s32Ret = MI_IPU_Invoke(FdaChn, &inputVector, &outputVector);

2.8. MI_IPU_PutInputTensors¶

功能

释放指定通道的输入Tensor Buffer。

语法

MI_S32 MI_IPU_PutInputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道号输入

pstInputTensorVector 输入IPU Tensor数组结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.9. MI_IPU_GetOutputTensors¶

功能

从指定通道获取输出Tensor Buffer。

语法

MI_S32 MI_IPU_GetOutputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输出IPU Tensor数组结构体指针输出
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_IPU_TensorVector_t outputV;
s32Ret = MI_IPU_GetOutputTensors(u32ChnId, &outputV);
if (s32Ret != MI_SUCCESS) {
    printf(“fail to get buffer, please try again”);
}

2.10. MI_IPU_PutOutputTensors¶

功能

释放指定通道的输出Tensor Buffer。

语法

MI_S32 MI_IPU_PutOutputTensors(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInputTensorVector 输出IPU Tensor数组结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.11. MI_IPU_Invoke¶

功能

执行一次AI网络推演过程。

语法

MI_S32 MI_IPU_Invoke(MI_IPU_CHN u32ChnId,MI_IPU_TensorVector_t *pstInputTensorVector,MI_IPU_TensorVector_t *pstOuputTensorVector);

形参

参数名称	描述	输入/输出
u32ChnId	IPU通道ID	输入
pstInputTensorVector	输入IPU Tensor数组结构体指针	输入
pstOuputTensorVector	输出IPU Tensor数组结构体指针	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke为同步API。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。

举例

s32Ret =MI_IPU_Invoke(u32ChnId, &inputV, &outputV);

    if (s32Ret == MI_SUCCESS) {

        // process output buffer data

        // ...

    }

2.12. MI_IPU_GetInputTensors2¶

功能

从指定通道获取批处理输入Tensor Buffer

语法

MI_S32 MI_IPU_GetInputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意

输入Tensor的Buffer来源有2种方式：
1. 通过MI_IPU_GetInputTensors2分配Buffer；
2. 使用MI的其他模块已分配的Buffer。

2.13. MI_IPU_PutInputTensors2¶

功能

释放指定通道的批处理输入Tensor Buffer。

语法

MI_S32 MI_IPU_PutInputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.14. MI_IPU_GetOutputTensors2¶

功能

从指定通道获取批处理输出Tensor Buffer。

语法

MI_S32 MI_IPU_GetOutputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.15. MI_IPU_PutOutputTensors2¶

功能

释放指定通道的批处理输出Tensor Buffer。

语法

MI_S32 MI_IPU_PutOutputTensors2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

2.16. MI_IPU_Invoke2¶

功能

执行一次n_buf batch模式网络模型推演。

语法

MI_S32 MI_IPU_Invoke2(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam, MI_IPU_RuntimeInfo_t *pstRuntimeInfo);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入

pstRuntimeInfo IPU运行信息结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke2为同步API。
- MI_IPU_Invoke2只能推理n_buf batch模式的模型。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes 对齐。

举例

MI_IPU_BatchInvoke_param_t stInvokeParam;
MI_IPU_RuntimeInfo_t stRuntimeInfo;
stInvokeParam.u32BatchN = 16;
stInvokeParam.s32TaskPrio = 20;
stInvokeParam.u32IpuAffinity = 0; //由ipu调度
s32Ret = MI_IPU_GetInputTensors2(u32ChnId, &stInvokeParam);
if (s32Ret != MI_SUCCESS) {
    printf(“Error: MI_IPU_GetInputTensors2 return %d\n”, s32Ret);
    return -1;
}
s32Ret = MI_IPU_GetOutputTensors2(u32ChnId, &stInvokeParam);
if (s32Ret != MI_SUCCESS) {
    printf(“Error: MI_IPU_ GetOutputTensors2 return %d\n”, s32Ret);
    MI_IPU_PutInputTensors2(u32ChnId, &stInvokeParam);
    return -1;
}

s32Ret = MI_IPU_Invoke2(u32ChnId, &stInvokeParam, &stRuntimeInfo);
    if (s32Ret == MI_SUCCESS) {
        // process output buffer data
        // ...
    printf(“bw_total=%llu, bw_read=%llu, bw_read=%llu, iputime=%llu\n”, stRuntimeInfo.u64BandWidth, stRuntimeInfo.u64BandWidthRead, stRuntimeInfo.u64BandWidthWrite, stRuntimeInfo.u64IpuTime);
    }

2.17. MI_IPU_Invoke2Custom¶

功能

执行一次one_buf batch模式网络模型推演。

语法

MI_S32 MI_IPU_Invoke2Custom(MI_IPU_CHN u32ChnId, MI_IPU_BatchInvoke_param_t *pstInvokeParam, MI_IPU_RuntimeInfo_t *pstRuntimeInfo);

形参

参数名称 描述 输入/输出

u32ChnId IPU通道ID 输入

pstInvokeParam 批处理参数结构体指针输入

pstRuntimeInfo IPU运行信息结构体指针输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPU_Invoke2Custom为同步API。
- MI_IPU_Invoke2Custom只能推理one_buf batch模式模型。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes 对齐。

举例

// input tensor number=1 output tensor number=1
MI_IPU_BatchInvoke_param_t stInvokeParam;
MI_IPU_RuntimeInfo_t stRuntimeInfo;
stInvokeParam.u32BatchN = 10;
stInvokeParam.s32TaskPrio = 20;
stInvokeParam.u32IpuAffinity = 0; //由ipu调度
int s32InputSize, s32InputSizeOne;
s32InputSizeOne = stDesc.astMI_InputTensorDescs[0].u32BufSize;
s32InputSize = s32InputSizeOne * stInvokeParam.u32BatchN;

int s32OutputSize, s32OutputSizeOne;
s32OutputSizeOne = stDesc.astMI_OutputTensorDescs[0].u32BufSize;
s32OutputSize = s32OutputSizeOne * stInvokeParam.u32BatchN;
s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32InputSize, &u64InputPhyAddr);
if (s32Ret != MI_SUCCESS) {
    printf("fail to allocate input buffer\n");
    return -1;
}
s32Ret = MI_SYS_Mmap(u64InputPhyAddr, s32InputSize, &pInputVirAddr, TRUE);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    printf("Error: fail to map input address, error=%d\n", s32Ret);
    return -1;
}
stInvokeParam.astArrayTensors[0].ptTensorData[0] = pInputVirAddr;
stInvokeParam.astArrayTensors[0].phyTensorAddr[0] = u64InputPhyAddr;

s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32OutputSize, &u64OutputPhyAddr);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    printf("fail to allocate output buffer\n");
    return -1;
}
s32Ret = MI_SYS_Mmap(u64OutputPhyAddr, s32OutputSize, &pOutputVirAddr, TRUE);
if (s32Ret != MI_SUCCESS) {
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    MI_SYS_MMA_Free(0, u64OutputPhyAddr);
    printf("Error: fail to map output address, error=%d\n", s32Ret);
    return -1;
}
stInvokeParam.astArrayTensors[1].ptTensorData[0] = pOutputVirAddr;
stInvokeParam.astArrayTensors[1].phyTensorAddr[0] = u64OutputPhyAddr;
for (int i = 0; i < stInvokeParam.u32BatchN; i++) {
    memcpy(pInputVirAddr+i*s32InputSizeOne; pInputBuf[i], s32InputSizeOne);
}
MI_SYS_FlushInvCache(pInputVirAddr, s32InputSize);
s32Ret = MI_IPU_Invoke2Custom(channel, &stInvokeParam, NULL);
if (s32Ret != MI_SUCCESS) {
    printf("fail to invoke\n");
    MI_SYS_Munmap(pInputVirAddr, s32InputSize);
    MI_SYS_MMA_Free(0, u64InputPhyAddr);
    MI_SYS_Munmap(pOutputVirAddr, s32OutputSize);
    MI_SYS_MMA_Free(0, u64OutputPhyAddr);
    return -1;
} else {
    // process output data
    for (int i = 0; i < stInvokeParam.u32BatchN; i++) {
        // pOutputVirAddr+i*s32OutputSizeOne
    }
}

2.18. MI_IPU_GetOfflineModeStaticInfo¶

功能

获取离线模型运行需要的variable buffer size和离线模型文件大小

语法

MI_S32 MI_IPU_GetOfflineModeStaticInfo(SerializedReadFunc pReadFunc, char *pReadCtx, MI_IPU_OfflineModelStaticInfo_t *pStaticInfo);

形参

参数名称	描述	输入/输出
pReadFunc	用户自定义读取文件函数（设为NULL默认使用MI IPU提供的文件读取函数	输入
pReadCtx	离线模型文件路径	输入
pStaticInfo	离线模型静态信息结构体指针	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_IPU_OfflineModelStaticInfo_t staticInfo;

s32Ret = MI_IPU_GetOfflineModeStaticInfo(NULL, pModelImgPath, &staticInfo);

if (s32Ret == MI_SUCCESS) {

    printf("variable buffer size: %u bytes\n%s size: %u bytes\n",

                staticInfo.u32VariableBufferSize,

                pModelImgPath,

                staticInfo.u32OfflineModelSize);

}

2.19. MI_IPU_CancelInvoke¶

功能

取消正在执行的Invoke任务

语法

MI_S32 MI_IPU_CancelInvoke(MI_U32 u32ThreadId, MI_IPU_CHN u32ChnId);

形参

参数名称 描述 输入/输出

u32ThreadId 指定取消的invoke任务所属的线程ID 输入

u32ChnId 指定取消的invoke任务所属的通道ID 输入
返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- Cancel invoke功能只能取消本进程内的invoke任务，不能跨进程使用。

举例

Thread-0:
    s32Ret =MI_IPU_Invoke(u32ChnId, &inputV, &outputV);
                OR
    s32Ret = MI_IPU_Invoke2(u32ChnId, &stInvokeParam, &stRuntimeInfo);
                OR
    s32Ret = MI_IPU_Invoke2Custom(channel, &stInvokeParam, NULL);

    if (s32Ret == E_IPU_ERR_INVOKE_CANCELED) {
        printf("invoke has been canceled\n");
    }

Thread-1:
    s32Ret = MI_IPU_CancelInvoke(u32ThreadId, u32ChnId);
    if (s32Ret == MI_SUCCESS) {
        printf("succeed to cancel invoke task, thread id=%u, channel id=%u\n",
                u32ThreadId, u32ChnId);
    } else if (s32Ret == E_IPU_ERR_NOT_FOUND) {
        printf("do not find invoke task belongs to thread id=%u, channel id=%u\n",
                u32ThreadId, u32ChnId);
    } else if (s32Ret == E_IPU_ERR_NOT_SUPPORT) {
        printf("do not support cancel invoke on this platform\n");
    } else {
        printf("unexpected error=%d\n", s32Ret);
    }

2.20. MI_IPU_CreateCHNWithUserMem¶

功能

使用用户提供的MMA内存创建IPU通道。

语法

MI_S32 MI_IPU_CreateCHNWithUserMem(MI_IPU_CHN *ptChnId, MI_IPUChnAttr_t *pstChnAttr, MI_PHY u64ModelPA);

参数

参数名称	描述	输入/输出
ptChnId	获取IPU通道ID的指针	输出
pstIPUChnAttr	IPU通道描述信息结构体指针	输入
u64ModelPA	存放网络模型文件的MMA内存	输入

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so
注意
- MI_IPUChnAttr_t.u32BatchMax 为批处理的最大值，如果这个模型不需要使用批处理，则将该值设置为1或者0。
- MI_IPUChnAttr_t.u32InputBufDepth 为设定的输入预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3, 当设置为0时，表示buffer来源于外部。如果直接使用前级模块的输出MI buffer，建议此处设置input_depth为0避免内存浪费。
- MI_IPUChnAttr_t. u32OutputBufDepth为设定的输出预分配私有tensor buffer* u32BatchMax的个数，比如 0 or 1 or 2 or 3，当设置为0时，表示buffer来源于外部，如MI_RGN模块。
- 如果创建的是one_buf batch模式网络模型，则不会预分配输入和输出buffer。
- IPU最大通道数为48。
- 只有在调用MI_IPU_DestroyCHN后才能释放u64ModelPA

举例

MI_S32 s32Ret, buf_depth = 3, batch_max = 1;
MI_IPU_CHN u32ChnId = 0;
MI_IPUChnAttr_t chnAttr;
MI_S32 fd, s32ModelSize;
MI_U64 u64ModelPA = 0;
void *pmem = NULL;
void *pModelVA = NULL;
char *pModelPath = "caffe_mobilenet_v2.tflite_sgsimg.img";

chnAttr.u32InputBufDepth = buf_depth;
chnAttr.u32OutputBufDepth = buf_depth;
chnAttr.u32BatchMax = batch_max;

fd = open(pModelPath, O_RDONLY);
if (fd < 0) {
    perror("Fail to open model!\n");
    return -1;
}
s32ModelSize = lseek(fd, 0, SEEK_END);
pmem = mmap(NULL, s32ModelSize, PROT_READ, MAP_SHARED, fd, 0);
if (pmem == MAP_FAILED) {
    perror("mmap");
    close(fd);
    return -1;
}
s32Ret = MI_SYS_MMA_Alloc(0, NULL, s32ModelSize, &u64ModelPA);
if (s32Ret != MI_SUCCESS) {
    printf("fail to allocate model buf!\n");
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}
s32Ret = MI_SYS_Mmap(u64ModelPA, s32ModelSize, &pModelVA, TRUE);
if (s32Ret != MI_SUCCESS) {
    printf("fail to mmap");
    MI_SYS_MMA_Free(0, u64PhyAddr);
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}

memcpy(pModelVA, pmem, s32ModelSize);
MI_SYS_FlushInvCache(pModelVA, s32ModelSize);

s32Ret = MI_IPU_CreateCHNWithUserMem(&u32ChnId, &chnAttr, u64ModelPA);
if (s32Ret != MI_SUCCESS) {
    printf("fail to create ipu channel\n");
    MI_SYS_Munmap(pModelVA, s32ModelSize);
    MI_SYS_MMA_Free(0, u64PhyAddr);
    munmap(pmem, s32ModelSize);
    close(fd);
    return s32Ret;
}

2.21. MI_IPU_DestroyDeviceExt¶

功能

使用参数销毁IPU设备。

语法

MI_S32 MI_IPU_DestroyDeviceExt(MI_IPU_DevAttr_t *pstIPUDevAttr);

返回值
- MI_SUCCESS成功。
- 非MI_SUCCESS失败，参照错误码。
依赖
- 头文件：mi_ipu.h
- 库文件：libmi_ipu.so

举例

MI_S32 s32Ret;
MI_IPU_DevAttr_t stDevAttr;

stDevAttr.u32MaxVariableBufSize = BufSize;  /*模型内部Tensor使用的memory的最大size*/
stDevAttr.u32VariableGroup = 0;
stDevAttr.u32CoreMask = IPU_DEV_0;
s32Ret = MI_IPU_CreateDevice(&stDevAttr, NULL, NULL, 0);
if (s32Ret != MI_SUCCESS) {
    printf("fail to create ipu device\n");
    return s32Ret;
}
...

MI_IPU_DestroyDeviceExt(&stDevAttr);

3. 数据类型¶

3.1. 数据类型定义¶

数据类型	定义
SerializedReadFunc	定义用于客制化的读取文件方式，用于支持客制化的AI网络存储格式
MI_IPU_ELEMENT_FORMAT	定义IPU输入数据枚举类型
MI_IPU_BatchMode_e	定义IPU batch buffer模式枚举类型
MI_IPU_LayoutType_e	定义tensor的排布枚举类型
MI_IPU_IpuWorkMode_e	定义IPU模型的工作模式枚举类型
MI_IPU_TensorDesc_t	定义IPU Tensor形状结构体
MI_IPU_SubNet_InputOutputDesc_t	定义IPU子网络输入/输出描述结构体
MI_IPU_Tensor_t	定义IPU Tensor地址结构体
MI_IPU_TensorVector_t	定义IPU Tensor数组结构体指针
MI_IPU_DevAttr_t	定义IPU设备属性结构体
MI_IPU_ChnAttr_t	定义IPU通道属性结构体
MI_IPU_BatchInvoke_param_t	定义批处理参数结构体
MI_IPU_RuntimeInfo_t	定义IPU运行信息结构体
MI_IPU_OfflineModelStaticInfo_t	定义IPU离线模型静态信息结构体

3.2. SerializedReadFunc¶

说明

定义用于客制化的读取文件方式，用于支持客制化的AI网络存储格式。

语法

typedef int (*SerializedReadFunc)(void *dst_buf,int offset, int size, char *ctx);

成员

成员名称 描述

dst_buf 数据存放地址

offset 文件指针偏移量

size 读取大小

ctx 文件路径

3.3. MI_IPU_ELEMENT_FORMAT¶

说明

定义IPU输入数据枚举类型。

语法

typedef enum

{

    MI_IPU_FORMAT_U8,

    MI_IPU_FORMAT_NV12,

    MI_IPU_FORMAT_INT16,

    MI_IPU_FORMAT_INT32,

    MI_IPU_FORMAT_INT8,

    MI_IPU_FORMAT_FP32,

    MI_IPU_FORMAT_UNKNOWN,

    MI_IPU_FORMAT_ARGB8888,

    MI_IPU_FORMAT_ABGR8888,

    MI_IPU_FORMAT_GRAY,

    MI_IPU_FORMAT_COMPLEX64,

} MI_IPU_ELEMENT_FORMAT;

成员

成员名称	描述
MI_IPU_FORMAT_U8	U8类型
MI_IPU_FORMAT_NV12	NV12类型，如YUV
MI_IPU_FORMAT_INT16	INT16类型
MI_IPU_FORMAT_INT32	INT32类型
MI_IPU_FORMAT_INT8	INT8类型
MI_IPU_FORMAT_FP32	FLOAT类型
MI_IPU_FORMAT_UNKNOWN	Unknown
MI_IPU_FORMAT_ARGB8888	ARGB8888类型
MI_IPU_FORMAT_ABGR8888	ABGR8888类型
MI_IPU_FORMAT_GRAY	GRAY类型
MI_IPU_FORMAT_COMPLEX64	COMPLEX64 类型

注意事项
- ARGB/RGB/BGR tensor属于MI_IPU_FORMAT_U8数据类型
- 只有input tensor可以支援MI_IPU_FORMAT_NV12格式
- 只有output tensor可以支援MI_IPU_FORMAT_FP32格式

3.4. MI_IPU_BatchMode_e¶

说明

定义IPU batch buffer模式枚举类型。

定义

typedef enum

{

    E_IPU_BATCH_N_BUF_MODE = 0,

    E_IPU_BATCH_ONE_BUF_MODE,

} MI_IPU_BatchMode_e;

成员

成员名称 描述

E_IPU_BATCH_N_BUF_MODE 模型为n_buf batch模式

E_IPU_BATCH_ONE_BUF_MODE 模型为one_buf batch模式
相关数据类型及接口

MI_IPU_OfflineModelStaticInfo_t

MI_IPU_GetOfflineModeStaticInfo

3.5. MI_IPU_LayoutType_e¶

说明

定义tensor的排布枚举类型。

定义

typedef enum

{

    E_IPU_LAYOUT_TYPE_NHWC = 0,

    E_IPU_LAYOUT_TYPE_NCHW,

} MI_IPU_LayoutType_e;

成员

成员名称 描述

E_IPU_LAYOUT_TYPE_NHWC 该tensor为NHWC排布

E_IPU_LAYOUT_TYPE_NCHW 该tensor为NCHW排布
相关数据类型及接口

MI_IPU_TensorDesc_t

MI_IPU_GetInOutTensorDesc

3.6. MI_IPU_IpuWorkMode_e¶

说明

定义IPU模型的工作模式枚举类型。

定义

typedef enum

{

    E_IPU_IPU_WORK_MODE_SINGLECORE = 0,

    E_IPU_IPU_WORK_MODE_MULTICORE,

} MI_IPU_IpuWorkMode_e;

成员

成员名称 描述

E_IPU_IPU_WORK_MODE_SINGLECORE 模型为单核模式

E_IPU_IPU_WORK_MODE_MULTICORE 模型为多核模式
相关数据类型及接口

MI_IPU_OfflineModelStaticInfo_t

MI_IPU_GetOfflineModeStaticInfo

3.7. MI_IPU_TensorDesc_t¶

说明

定义IPU Tensor描述结构体。

语法

typedef struct MI_IPU_TensorDesc_s
{
    MI_U32 u32TensorDim;
    MI_IPU_ELEMENT_FORMAT eElmFormat;
    MI_U32 u32TensorShape[MI_IPU_MAX_TENSOR_DIM];
    MI_S8 name[MAX_TENSOR_NAME_LEN];
    MI_U32 u32InnerMostStride;
    MI_FLOAT fScalar;
    MI_S64 s64ZeroPoint;
    MI_S32 s32AlignedBufSize;
    MI_U32 u32BufSize;
    MI_U32 u32InputWidthAlignment;
    MI_U32 u32InputHeightAlignment;
    MI_IPU_LayoutType_e eLayoutType;
    MI_U32 au32Reserve[4]; // reserved
} MI_IPU_TensorDesc_t;

成员

成员名称	描述
u32TensorDim	Tensor维度
eElmFormat	Tensor数据类型
u32TensorShape	Tensor形状数组
name	Tensor名称
u32InnerMostStride	Tensor最内维长度（单位字节）
fScalar	Tensor量化系数
s64ZeroPoint	Tensor量化offset
s32AlignedBufSize	Tensor buffer对齐后的大小
u32BufSize	Tensor buffer大小
u32InputWidthAlignment	输入Tensor水平方向对齐大小
u32InputHeightAlignment	输入Tensor垂直方向对齐大小
eLayoutType	Tensor的排布模式
au32Reserve	预留位

注意事项

Tensor维度最大为10。建议使用如下宏定义：
```
#define MI_IPU_MAX_TENSOR_DIM (10)
```
输入数据必须严格按照u32InputWidthAlignment和u32InputHeightAlignment对齐，否则结果会出错。

数据对齐方式

input_formats	板上运行时数据对齐方式
RGB/BGR	不用对齐
RGBA/BGRA	W = ALIGN_UP(W * 4, input_width_alignment) / 4 input_width_alignment默认为1
YUV_NV12	H = ALIGN_UP(H, input_height_alignment) input_height_alignment默认为2 W = ALIGN_UP(W, input_width_alignment) input_width_alignment默认为2
GRAY	H = ALIGN_UP(H, input_height_alignment) input_height_alignment默认为1 W = ALIGN_UP(W, input_width_alignment) input_width_alignment默认为1
RAWDATA_F32_NHWC	不用对齐
RAWDATA_S16_NHWC	不用对齐

3.8. MI_IPU_SubNet_InputOutputDesc_t¶

说明

定义IPU子网络输入/输出描述结构体。

语法

typedef struct MI_IPU_SubNet_InputOutputDesc_s

{

    MI_U32 u32InputTensorCount;

    MI_U32 u32OutputTensorCount;

    MI_IPU_TensorDesc_t astMI_InputTensorDescs[MI_IPU_MAX_INPUT_TENSOR_CNT];

    MI_IPU_TensorDesc_t astMI_OutputTensorDescs[MI_IPU_MAX_OUTPUT_TENSOR_CNT];

} MI_IPU_SubNet_InputOutputDesc_t;

成员

成员名称	描述
u32InputTensorCount	输入Tensor个数
u32OutputTensorCount	输出Tensor个数
astMI_InputTensorDescs	输入Tensor形状结构体数组
astMI_OutputTensorDescs	输出Tensor形状结构体数组

3.9. MI_IPU_Tensor_t¶

说明

定义IPU Tensor地址结构体。

语法

typedef struct MI_IPU_Tensor_s

{

    void *ptTensorData[2];

    MI_PHY phyTensorAddr[2];//notice that this is miu bus addr,not cpu bus addr.

} MI_IPU_Tensor_t;

成员

成员名称 描述

ptTensorData Tensor buffer虚拟地址

phyTensorAddr Tensor buffer物理地址

3.10. MI_IPU_TensorVector_t¶

说明

定义IPU Tensor数组结构体。

语法

typedef struct MI_IPU_TensorVector_s

{

    MI_U32 u32TensorCount;

    MI_IPU_Tensor_t astArrayTensors[MI_IPU_MAX_TENSOR_CNT];

} MI_IPU_TensorVector_t;

成员

成员名称 描述

u32TensorCount Tensor个数

astArrayTensors 每个Tensor的地址信息

3.11. MI_IPU_DevAttr_t¶

说明

定义IPU设备属性结构体。

语法

typedef struct MI_IPU_DevAttr_s {
    MI_U32 u32MaxVariableBufSize;
    MI_U32 u32YUV420_W_Pitch_Alignment; // unused
    MI_U32 u32YUV420_H_Pitch_Alignment; // unused
    MI_U32 u32XRGB_W_Pitch_Alignment;   // unused
    MI_U32 u32VariableGroup;            // variable group ID
    MI_U32 u32CoreMask;                 // ipu core mask
    MI_U32 au32Reserve[6];              // reserve
} MI_IPU_DevAttr_t;

成员

成员名称	描述
u32MaxVariableBufSize	模型内部Tensor使用的memory的最大大小
u32YUV420_W_Pitch_Alignment	Unused
u32YUV420_H_Pitch_Alignment	Unused
u32XRGB_W_Pitch_Alignment	Unused
u32VariableGroup	variable内存组ID
u32CoreMask	IPU核掩码
au32Reserve	预留位

3.12. MI_IPU_ChnAttr_t¶

说明

定义IPU通道属性结构体。

语法

typedef struct MI_IPU_ChnAttr_s

{

    MI_U32 u32SubNetId;

    MI_U32 u32OutputBufDepth;

    MI_U32 u32InputBufDepth;

    MI_U32 u32BatchMax;

    MI_U32 au32Reserve[8]; // reserved

} MI_IPUChnAttr_t;

成员

成员名称 描述

u32SubNetId 子网络ID

u32OutputBufDepth 输出Tensor Buffer深度

u32InputBufDepth 输入Tensor Buffer深度

au32Reserve 预留位
注意事项

IPU输入/输出缓冲区最大深度为3。建议使用如下宏定义：
```
#define MAX_IPU_INPUT_OUTPUT_BUF_DEPTH (3)
```

3.13. MI_IPU_BatchInvoke_param_t¶

说明

定义批处理参数结构体。

语法

typedef struct MI_IPU_BatchInvoke_param_s {
    MI_PHY u64VarBufPhyAddr;
    MI_U32 u32VarBufSize;
    MI_U32 u32BatchN;
    MI_S32 s32TaskPrio;
    MI_U32 u32IpuAffinity;
    MI_IPU_Tensor_t astArrayTensors[MI_IPU_MAX_BATCH_TENSOR_CNT];
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_BatchInvoke_param_t;

成员

成员名称	描述
u64VarBufPhyAddr	用户指定的variable buffer物理地址
u32VarBufSize	用户指定的variable buffer大小
u32BatchN	批处理个数
s32TaskPrio	任务优先级
u32IpuAffinity	绑定ipu core
astArrayTensors	批处理所有的输入输出tensor buffer地址
au32Reserve	预留位

注意事项
- astArrayTensors数组存放批处理所有的输入输出tensor buffer地址，规则是先依次存入所有输入tensor buffer地址，再存入所有输出tensor buffer地址。
- 每一个输入/输出tensor的起始物理地址必须64 bytes 对齐。
- 用户指定的variable buffer的起始物理地址必须64 bytes对齐。

3.14. MI_IPU_RuntimeInfo_t¶

说明

定义IPU运行信息结构体。

语法

typedef struct MI_IPU_RuntimeInfo_s {
    MI_U64 u64BandWidth;
    MI_U64 u64IpuTime;
    MI_U64 u64BandWidthRead;
    MI_U64 u64BandWidthWrite;
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_RuntimeInfo_t;

成员

成员名称	描述
u64BandWidth	带宽数据总量 (bytes)
u64IpuTime	IPU处理时间 (us)
u64BandWidthRead	带宽数据读总量 (bytes)
u64BandWidthWrite	带宽数据写总量 (bytes)
au32Reserve	预留位

3.15. MI_IPU_OfflineModelStaticInfo_t¶

说明

定义IPU离线模型静态信息结构体。

语法

typedef struct MI_IPU_OfflineModelStaticInfo_s {
    MI_U32 u32VariableBufferSize;
    MI_U32 u32OfflineModelSize;
    MI_IPU_BatchMode_e eBatchMode;
    MI_U32 u32TotalBatchNumTypes;
    MI_U32 au32BatchNumTypes[MI_IPU_MAX_BATCH_TYPE_NUM];
    MI_IPU_IpuWorkMode_e eIpuWorkMode;
    MI_U32 au32Reserve[8]; // reserved
} MI_IPU_OfflineModelStaticInfo_t;

成员

成员名称	描述
u32VariableBufferSize	离线模型运行需要的variable buffer size
u32OfflineModelSize	离线模型文件大小
eBatchMode	离线模型batch buffer模式
u32TotalBatchNumTypes	离线模型所支持的batch数的种类个数
au32BatchNumTypes	n_buf模式：离线模型板端运行所能够支持的最大batch数以及batch数推荐值的最大值 one_buf模式：离线模型板端运行所能够支持的batch数的种类
eIpuWorkMode	离线模型的工作模式
au32Reserve	预留位

注意事项
- 如果模型的eBatchMode为E_IPU_BATCH_N_BUF_MODE：

  u32TotalBatchNumTypes将会返回2。

  au32BatchNumTypes[0]将会返回该离线模型板端运行所能够支持的最大batch数。

  au32BatchNumTypes[1]将会返回该离线模型板端运行的推荐batch数中的最大值。(推荐batch数将是2的n次幂，当au32BatchNumTypes[1] = 2ⁿ，代表该模型的推荐batch数为2⁰, 2¹, ..., 2^(n-1), 2ⁿ)。

  Ex：

  au32BatchNumTypes[0]返回128，则可以支持1~128个batches。

  au32BatchNumTypes[1]返回8，则该模型的推荐batch数为1, 2, 4, 8。
- 如果模型的eBatchMode为E_IPU_BATCH_ONE_BUF_MODE：

  u32TotalBatchNumTypes将会返回离线模型板端运行所能够支持的batch数的种类的个数。

  au32BatchNumTypes[0] ~ au32BatchNumTypes[u32TotalBatchNumTypes - 1]将会返回离线模型板端运行所能够支持的batch数的种类。

  Ex：

  u32TotalBatchNumTypes==3

  au32BatchNumTypes[0]==10

  au32BatchNumTypes[1]==20

  au32BatchNumTypes[2]==30

  则可以支持10、20、30这三种batch数。

4. 错误码¶

表4-1 IPU API错误码

错误代码	宏定义	描述
0	MI_SUCCESS	Success
1	E_IPU_ERR_INVALID_CHNID	Invlalid channel ID
2	E_IPU_ERR_CHNID_EXIST	Channel already exists
3	E_IPU_ERR_CHNID_UNEXIST	Channel does not exist
4	E_IPU_ERR_NOMEM	Failure caused by malloc memory
5	E_IPU_ERR_NOBUF	Failure caused by malloc buffer
6	E_IPU_ERR_BADADDR	Bad address, buffer address is not gotten from IPU buffer allocator
7	E_IPU_ERR_SYS_TIMEOUT	System timeout
8	E_IPU_ERR_FILE_OPERATION	File cannot be opened or read or written
9	E_IPU_ERR_ILLEGAL_TENSOR_BUFFER_SIZE	Tensor buffer size does not meet the requirement, usually less than the requirement
10	E_IPU_ERR_ILLEGAL_BUFFER_DEPTH	Input or output buffer depth quantum exceeds maximum number
11	E_IPU_ERR_ILLEGAL_INPUT_OUTPUT_DESC	Network description is illegal, usually input or output buffer quantum is wrong
12	E_IPU_ERR_ILLEGAL_INPUT_OUTPUT_PARAM	Uer's input or output buffer quantum does not match network description
13	E_IPU_ERR_MAP	Address mapping error
14	E_IPU_ERR_INIT_FIRMWARE	Fail to initialize IPU firmware
15	E_IPU_ERR_CREATE_CHANNEL	Fail to create channel
16	E_IPU_ERR_DESTROY_CHANNEL	Fail to destroy channel
17	E_IPU_ERR_INVOKE	Fail to invoke
18	E_IPU_ERR_SET_MALLOC_REGION	Fail to set malloc region for freertos
19	E_IPU_ERR_SET_IPU_PARAMETER	Fail to set IPU parameter
20	E_IPU_ERR_INVALID_PITCH_ALIGNMENT	Invalid pitch alignment
21	E_IPU_ERR_NO_CREATED_IPU_DEVICE	There is no created IPU device
22	E_IPU_ERR_GET_IPU_VERSION	Fail to get IPU version from IPU firmware
23	E_IPU_ERR_MISMATCH_IPU_HEAD_FILE	IPU head files version not matched
24	E_IPU_ERR_NO_SUPPORT_REQ	IPU firmware does not support this request
25	E_IPU_ERR_FAILED	Unexpected error
26	E_IPU_ERR_SEND_REQUEST	Fail to send request to IPU
27	E_IPU_ERR_GET_FIRMWARE_INFO	Fail to get ipu firmware information
28	E_IPU_ERR_INVALID_IPUCORE_BOOTING_PARAM	Invalid IPU cores booting parameters
29	E_IPU_ERR_INVALID_IPUCORE_SHUTDOWNING_PARAM	Invalid IPU cores shutdowning parameters
30	E_IPU_ERR_NO_MULTICORE_ENV	Multicore mode needs all ipu cores being alive
31	E_IPU_ERR_INVALID_TASK_PRIORITY	Invalid ipu task priority
32	E_IPU_ERR_DEV_SHUTDOWN	Ipu core has been shutdown
33	E_IPU_ERR_DEV_FAIL_RESET	Fail to reset ipu
34	E_IPU_ERR_DEV_FAIL_SHUTDOWN	Fail to shutdown ipu
35	E_IPU_ERR_NO_AVAILABLE_DEV	No available ipu dev
36	E_IPU_ERR_RESET_OFF	Reset function is off
37	E_IPU_ERR_INVALID_BATCH_NUM	batch number error
38	E_IPU_ERR_BATCH_TYPE	batch type error
39	E_IPU_ERR_BATCH_MODE	batch mode error
40	E_IPU_ERR_NO_AVAILABLE_BATCH_MODE	do not find available batch mode
41	E_IPU_ERR_IPU_HANG	invoke was dropped due to ipu hang
42	E_IPU_ERR_NO_RESET_DEV	no reset ipu dev
43	E_IPU_ERR_NO_BATCH_PARAM	no batch parameter
44	E_IPU_ERR_INVALID_MODEL_BUFFER	invalid user model buffer physical address or size
45	E_IPU_ERR_INVALID_VARIABLE_BUFFER	invalid variable buffer physical address or size
46	E_IPU_ERR_NOT_ASSIGN_CORE	not assign ipu core when use user's variable buffer
47	E_IPU_ERR_SWDISP_NOT_REGISTER	model has unsupported swdisp function
48	E_IPU_ERR_SWDISP_NOT_FIND_TASKID	not find swdisp task id
49	E_IPU_ERR_SWDISP_INVALID_PARAM	invalid swdisp parameter
50	E_IPU_ERR_SWDISP_UNEXPECTED	unexpected swdisp error
51	E_IPU_ERR_SWDISP_UNKNOWN	unknown swdisp error
52	E_IPU_ERR_BAD_PHY_ADDR_ALIGNMENT	ipu buffer physical addr not aligned
53	E_IPU_ERR_MISMATCH_INVOKE_FUNC	n_buf/one_buf batch model should use MI_IPU_Invoke2/MI_IPU_Invoke2Custom
54	E_IPU_ERR_MISMATCH_MODEL	other platform's model
55	E_IPU_ERR_INVOKE_CANCELED	invoke has been canceled
56	E_IPU_ERR_INVOKE_CANCEL_FAIL	fail to cancel invoke
57	E_IPU_ERR_NOT_SUPPORT_CANCELINVOKE	do not support cancel invoke
58	E_IPU_ERR_PERMISSION_DENIED	permission denied
59	E_IPU_ERR_INVOKE_INTERRUPT	invoke task was interrupted (maybe on suspend), please try again
256	E_IPU_ERR_NO_AVAILABLE_CHNID	There is no available channel

5. PROCFS介绍¶

5.1. 概述¶

通过控制台debug IPU的方式是procfs。

IPU Procfs在open device（mi_dev）的时候创建节点proc/mi_modules/mi_ipu/mi_ipu0，close device的时候删除节点。
IPU Procfs在insmod ko的时候创建节点/proc/mi_modules/mi_ipu/debug_hal/xxx。

5.2. 如何看MMA信息¶

# cat /proc/mi_modules/mi_sys/mi_sys0

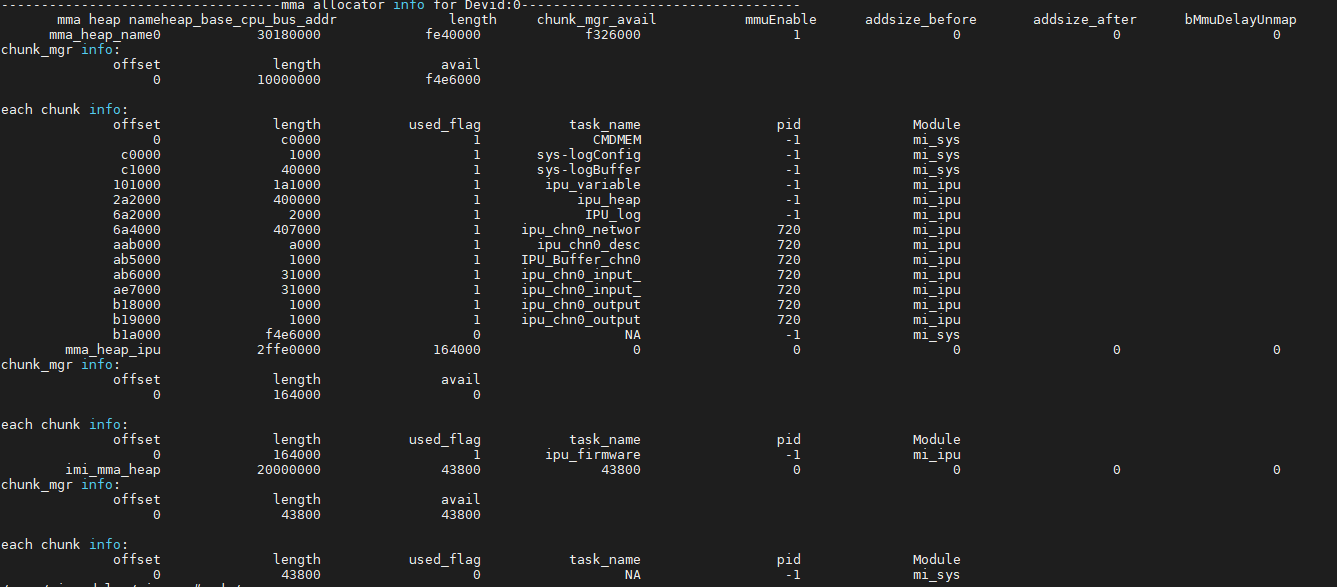

可以看到所有MMA的使用情况。

# cat /proc/mi_modules/mi_ipu/mi_ipu0

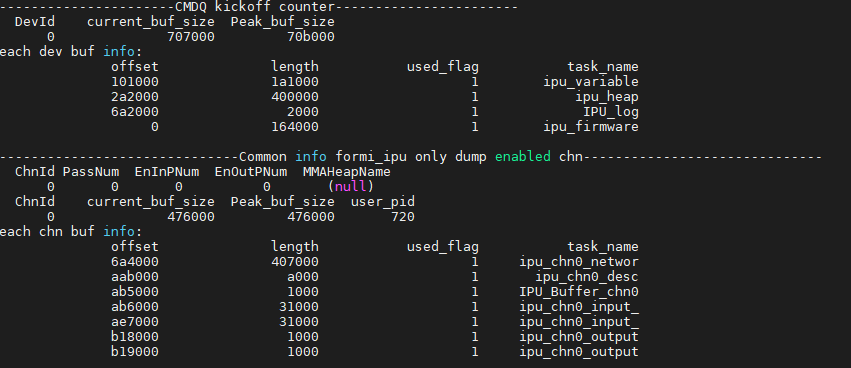

可以看IPU的device和各channel使用MMA的情况。

5.3. 查看IPU version信息¶

# cat /proc/mi_modules/mi_ipu/debug_hal/version

5.4. 查看IPU clock信息¶

# cat /proc/mi_modules/mi_ipu/debug_hal/freq

5.5. 调节IPU clock¶

# echo xxx > /proc/mi_modules/mi_ipu/debug_hal/freq

*(XXX必须是available frequency)*

5.6. 开关auto reset功能¶

Auto reset功能可以在IPU无响应后reset IPU，继续未完成的任务。

打开auto reset功能：echo on > /proc/mi_modules/mi_ipu/debug_hal/auto_reset

关闭auto reset功能：echo off > /proc/mi_modules/mi_ipu/debug_hal/auto_reset

前期测试阶段，建议关闭auto reset功能，理清IPU无响应的原因。

5.7. 抓取IPU log¶

# echo “ctrl_size=0x800000 corectrl_size=0x800000 ctrl=0xffffff corectrl=0x1fff” > /proc/mi_modules/mi_ipu/debug_hal/ipu_log

ctrl_size和corectrl_size是为ctrl log和corectrl log分配buffer的大小，ctrl和corectrl是ctrl log和corectrl log的配置。

参数名称	描述	输入/输出
u32ChnId	IPU通道号	输入
pstInputTensorVector	输入IPU Tensor数组结构体指针	输入

参数名称	描述	输入/输出
u32ThreadId	指定取消的invoke任务所属的线程ID	输入
u32ChnId	指定取消的invoke任务所属的通道ID	输入

成员名称	描述
dst_buf	数据存放地址
offset	文件指针偏移量
size	读取大小
ctx	文件路径

成员名称	描述
E_IPU_BATCH_N_BUF_MODE	模型为n_buf batch模式
E_IPU_BATCH_ONE_BUF_MODE	模型为one_buf batch模式

成员名称	描述
E_IPU_LAYOUT_TYPE_NHWC	该tensor为NHWC排布
E_IPU_LAYOUT_TYPE_NCHW	该tensor为NCHW排布

成员名称	描述
E_IPU_IPU_WORK_MODE_SINGLECORE	模型为单核模式
E_IPU_IPU_WORK_MODE_MULTICORE	模型为多核模式

成员名称	描述
ptTensorData	Tensor buffer虚拟地址
phyTensorAddr	Tensor buffer物理地址

成员名称	描述
u32TensorCount	Tensor个数
astArrayTensors	每个Tensor的地址信息

成员名称	描述
u32SubNetId	子网络ID
u32OutputBufDepth	输出Tensor Buffer深度
u32InputBufDepth	输入Tensor Buffer深度
au32Reserve	预留位
