兼容DDR不同size的COMPAT功能说明文档¶

REVISION HISTORY¶

Revision No.	Description	Date
	Initial release	10/29/2025

1. 功能简介¶

1.1 功能背景¶

对于相同ddr type、频率、封装，不同dram size、厂商的ddr来说，脚本上可以支持除了trfc设定外，其余设定都使用同一份，因此软件上适配了两种flow用于兼容不同dram size、厂商的DDR。一种是类OTT flow，使用默认设定init后，将dram size信息存储在ENV分区和DRAMINFO分区，两个分区的dram size信息互为备份，后续开机都会使用和板子上DDR容量适配的trfc设定启动。另一种为二次init flow，在第一次ddr init后，根据计算的dram size加载对应的trfc设定，而后再次进行ddr init，每次开机都会执行两次ddr init。

Compat功能只适用于AC timing一致的不同型号DDR。

2. 功能实现¶

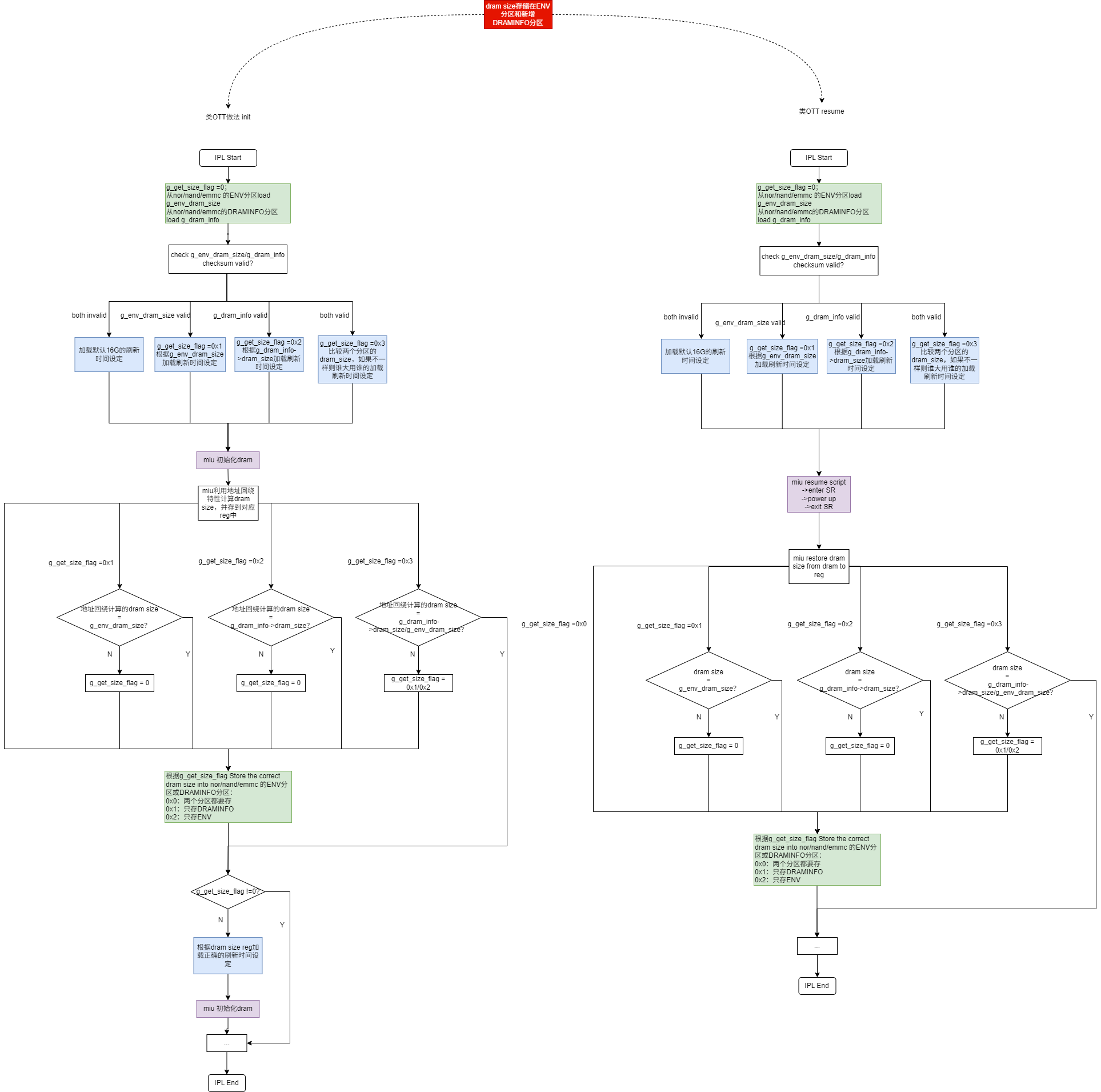

2.1 类OTT flow¶

g_get_size_flag含义:

= 0：从ENV/DRAMINFO分区load到的dram size信息是无效的，比如和实际的dram size不符合、checksum fail；
= 1：从ENV分区 load到的dram size信息是有效的（与实际的dram size符合 or checksum pass）；
= 2：从DRAMINFO分区 load到的dram size信息是有效的（与实际的dram size符合 or checksum pass）；
= 3：从ENV/DRAMINFO分区load到的dram size信息都是有效的（与实际的dram size符合 or checksum pass）；

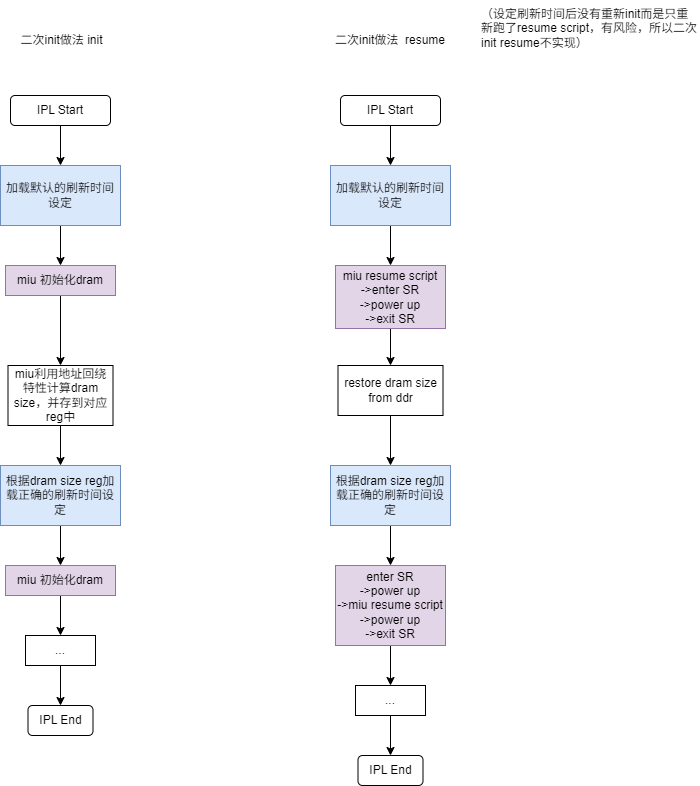

2.2 二次init flow¶

2.3 两种flow的差异¶

类OTT flow：

支持str，resume script前会从ENV/DRAMINFO分区load正确的trfc设定；
理想状态下（分区内没有任何的数据错误），除了重烧image后第一次开机，后续开机都可以用正确的trfc设定，不会有少量bw损耗，第一次开机的bw损耗只有两次init间隔的时间；
流程复杂，需要新增分区；

二次init flow：

不支持str，因为ddr已经可以正常访问后，再次加载trfc设定的话一定要重新执行ddr init，二次init flow resume时只重新跑了resume script，有风险；
每次开机都会有两次init间隔时间的少量bw损耗
流程简单；

3.使用说明¶

3.1 支持兼容不同size、厂商的DDR¶

目前支持兼容不同size、厂商的DDR脚本：

    DDR4_3200_COMPAT_BGA2
    DDR3_2133_COMPAT_BGA2
    DDR3_1866_COMPAT_BGA2

如名称所示，厂商和容量都由COMPAT替换，表示不关心这两方面，另外三项dram type、dram freq、package必须一致。

3.2 选择flow¶

如果不想新增分区，又不用str，就选择二次init flow，否则使用类ott flow。关闭SUSPEND或者ENV/DRAMINFO分区访问失败时走二次init flow。

3.3 如何新增分区¶

env和emmc不需要像flash一样配置新增分区，emmc会固定保留一块block，env则是会存储变量dram_size，DDR size = 2^dram_size MB。

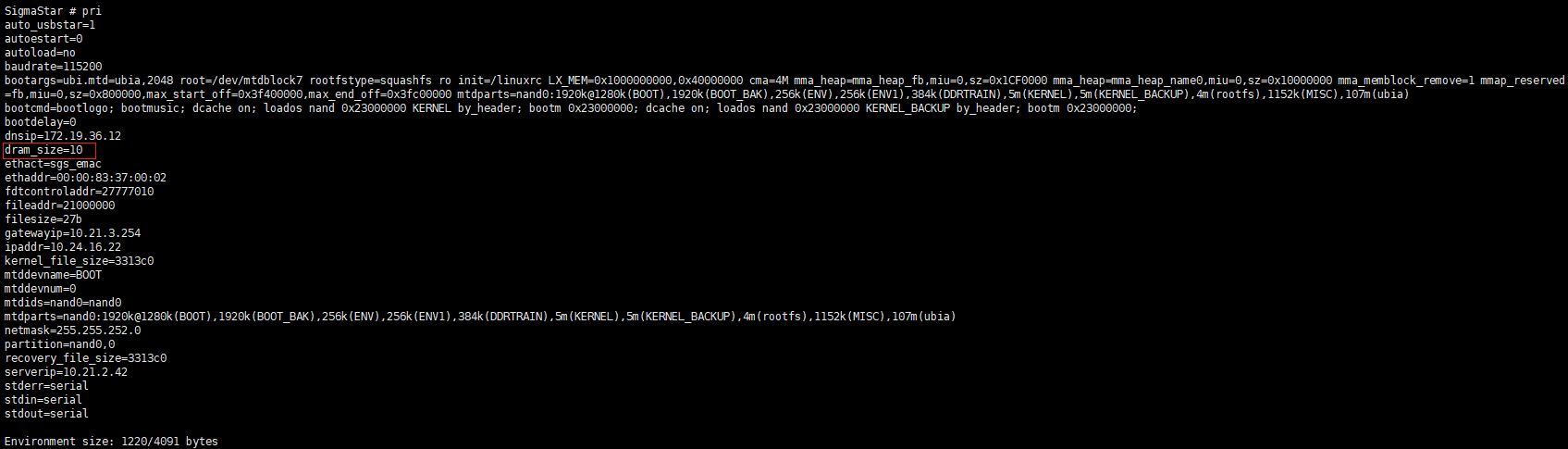

3.3.1 env¶

3.3.2 emmc¶

emmc reserved的block，offset为0x478，大小为512 bytes。

3.3.3 flash¶

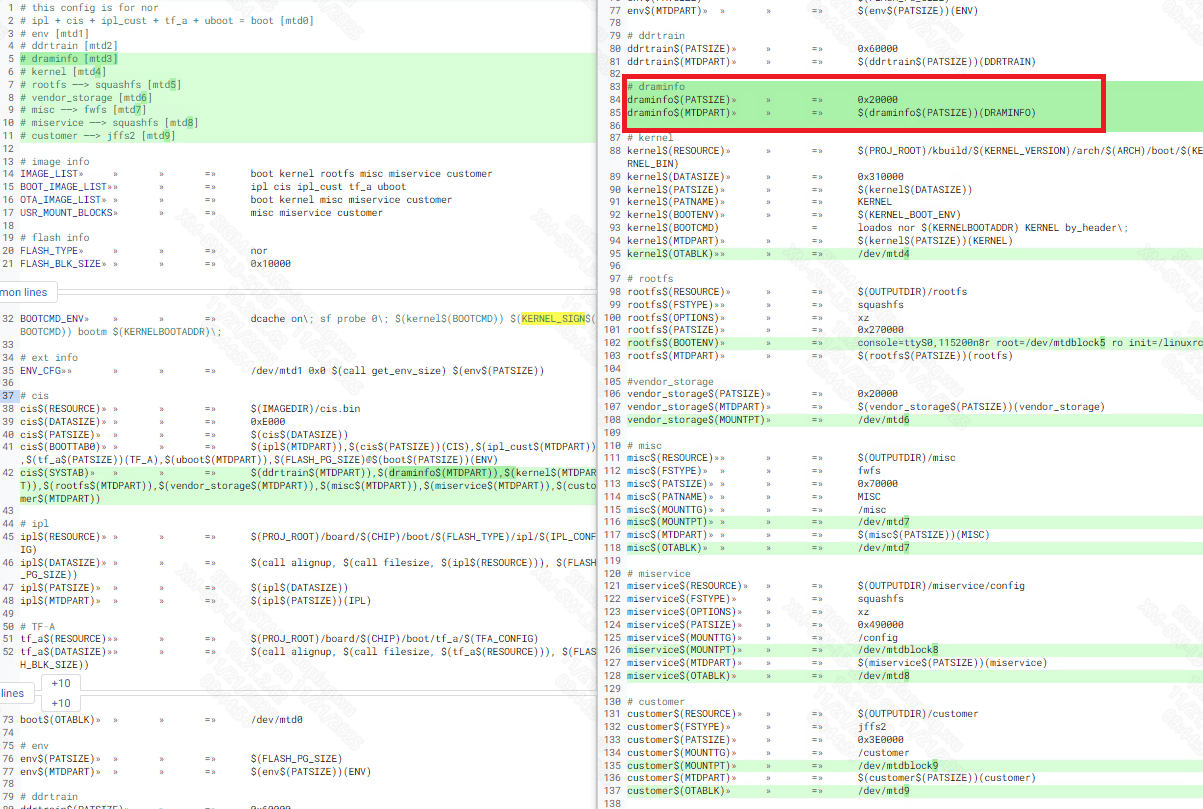

flash新增分区需要修改partition.config，draminfo分区一般跟在ddrtrain后，大小为128 bytes，具体可参考：
