MI PSPI API

1. 概述¶

1.1. 模块说明¶

通过PSPI从sensor获取图像数据，或将图像数据通过PSPI传输到panel。

注意：目前sensor只能接PSPI0，panel只能接PSPI1。

1.2. 流程框图¶

芯片可以将PSPI0设置为从机，然后通过PSPI从sensor获取数据，同时搭配有一个BDMA用来将获取到的数据写入内存；

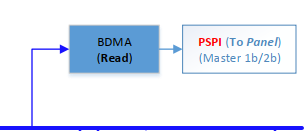

芯片可以将PSPI1设置为主机，然后通过PSPI将数据发送到panel，内部搭配有一个BDMA用来读取内存中的数据。

2. API 参考¶

2.1. API功能模块¶

API名	功能
MI_PSPI_CreateDevice	创建PSPI设备并配置PSPI属性
MI_PSPI_DestroyDevice	销毁PSPI设备
MI_PSPI_Transfer	给PSPI设备发送参数信息，对外部所接设备的参数进行配置
MI_PSPI_SetDevAttr	设置PSPI属性
MI_PSPI_SetOutputAttr	设置PSPI输出端口属性
MI_PSPI_Enable	启用PSPI设备
MI_PSPI_Disable	禁用PSPI设备

2.2. MI_PSPI_CreateDevice¶

描述

创建PSPI设备并配置其属性。

语法

MI_S32 MI_PSPI_CreateDevice (MI_PSPI_DEV  PspiDev, MI_PSPI_Param_t *  pstPspiParam);

参数

参数名称描述输入/输出

MI_PSPI_DEV PSPI具体设备输入

MI_PSPI_Param_t PSPI设备的具体属性输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

同一PSPI设备不能连续创建两次，如果要再修改PSPI的属性，可以通过MI_PSPI_SetDevAttr进行修改

2.3. MI_PSPI_DestroyDevice¶

描述

销毁PSPI设备。

语法

MI_S32 MI_PSPI_DestroyDevice(MI_PSPI_DEV  PspiDev) ;

参数

参数名称描述输入/输出

MI_PSPI_DEV 需要销毁的PSPI设备。输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so

2.4. MI_PSPI_Transfer¶

描述

给PSPI外部所接设备发送参数信息，对外部所接设备的参数进行配置。

语法

MI_S32 MI_PSPI_Transfer(MI_PSPI_DEV  PspiDev, MI_PSPI_Msg_t *pstMsg)

参数

参数名称描述输入/输出

MI_PSPI_DEV PSPI具体设备输入

MI_PSPI_Msg_t 发送给从机设备的具体参数输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h　
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

这个函数是用来通过PSPI向从机发送数据来控制从机的，如使用PSPI点亮panel时，在向panel发送具体的图像数据前需要对panel发送一些控制参数，这些控制参数就可以通过这个函数进行发送。一次性发送参数的数量可以由mi_pspi_datatype.h 中的 PSPI_ PARAM_BUFF_SIZE 宏来进行控制

2.5. MI_PSPI_SetDevAttr¶

描述

配置PSPI属性。

语法

MI_S32 MI_PSPI_SetDevAttr(MI_PSPI_DEV  PspiDev, MI_PSPI_Param_t *  pstPspiParam);

参数

参数名称描述输入/输出

MI_PSPI_DEV PSPI具体设备输入

MI_PSPI_Param_t 即将要进行配置的具体属性输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

这个函数是用来对PSPI的属性进行修改，如果不需要修改，可不调用。

2.6. MI_PSPI_SetOutputAttr¶

描述

设置PSPI输出端口的属性。

语法

MI_S32 MI_PSPI_SetOutputAttr(MI_PSPI_OutputAttr_t * pstOutputAttr);

参数

参数名称描述输入/输出

MI_PSPI_OutAttr_t 即将要进行配置的属性输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

这个函数是用来对存储sensor 数据的buffer 属性进行设置，在接panel时这个函数无作用。其中sensor的输出通道的默认属性为640 * 480， YUV 422 格式。

2.7. MI_PSPI_Enable¶

描述

启用PSPI设备。

语法

MI_S32 MI_PSPI_Enable(MI_PSPI_DEV  PspiDev );

参数

参数名称描述输入/输出

MI_PSPI_DEV 要启用的PSPI设备输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

在使用mi_sys的相关接口操作PSPI前，必须调用这个函数进行使能。

2.8. MI_PSPI_Disable¶

描述

禁用PSPI设备。

语法

MI_S32 MI_PSPI_Disable(MI_PSPI_DEV  PspiDev );

参数

参数名称描述输入/输出

MI_PSPI_DEV 要禁用的PSPI设备输入
返回值
- MI_PSPI_SUCCESS 成功。
- 非MI_PSPI_SUCCESS 失败，具体见错误码。
需求
- 头文件：mi_pspi.h、mi_pspi_datatype.h
- 库文件：libmi_pspi.a / libmi_pspi.so
注意

在不需要再使用PSPI时，必须调用这个函数禁用PSPI。

3. PSPI 数据类型¶

3.1. 模块相关数据类型定义¶

数据类型	定义
MI_PSPI_Msg_t	定义传输给外部连接的PSPI设备参数的数据帧
MI_PSPI_OutputAttr_t	定义PSPI输出端口属性
MI_PSPI_Param_t	定义PSPI属性
MI_PSPI_DEV	定义PSPI的设备编号

3.2. MI_PSPI_Msg_t¶

说明

定义使用PSPI向外部设备传输参数时的数据帧。

定义

typedef struct{

    MI_U16  u16TxSize;

    MI_U16  u16RxSize;

    MI_U8  u8TxBitCount;

    MI_U8  u8RxBitCount;

    MI_U16  au16TxBuf[PSPI_PARAM_BUFF_SIZE];

    MI_U16  au16RxBuf[PSPI_PARAM_BUFF_SIZE];

} MI_PSPI_Msg_t ;

注意事项

每次传输的最大数据个数是由宏　PSPI_PARAM_BUFF_SIZE　来控制的

成员

成员名称	描述
u16TxSize	发送数据数目(MI_U16类型大小)
u16RxSize	接收数据数目(MI_U16类型大小)
u8TxBitCount	发送时一次传输的bit数目
u8RxBitCount	接收时一次传输的bit数目
au16TxBuf[PSPI_PARAM_BUFF_SIZE]	发送数据缓冲区
au16RxBuf[PSPI_PARAM_BUFF_SIZE]	接收数据缓冲区

相关数据类型及接口

PSPI_PARAM_BUFF_SIZE

MI_S32 MI_PSPI_Transfer(MI_PSPI_DEV PspiDev, MI_PSPI_Msg_t *pstMsg)

3.3. MI_PSPI_OutputAttr_t¶

说明

定义PSPI输出端口属性。由于只有当PSPI接sensor时才有输出端口，所以这个目前是用来描述所接sensor的属性。

定义

typedef struct

{

    MI_SYS_PixelFormat_e  ePixelFormat;

    MI_U16 u16Width;

    MI_U16 u16Height;

}MI_PSPI_OutputAttr_t;

成员

成员名称描述

ePixelFormat 定义sensor输入数据的格式

u16Width 定义sensor输入图像数据的宽

u16Height 定义sensor输入图像数据的高
相关数据类型及接口

MI_S32 MI_PSPI_SetOutputAttr(MI_PSPI_OutputAttr_t * pstOutputAttr);

3.4. MI_PSPI_Param_t¶

说明

定义PSPI属性

定义

typedef struct

{

    MI_U32 u32MaxSpeedHz;

    MI_U16 u16DelayCycle;

    MI_U16 u16WaitCycle;

    MI_U16  u16PspiMode;

    MI_U8  u8DataLane;

    MI_U8  u8BitsPerWord;

    MI_U8  u8RgbSwap;

    MI_U8  u8TeMode;

    MI_U8  u8ChipSelect;

}MI_PSPI_Param_t;

成员

成员名称	描述	可选值
u32MaxSpeedHz	最大时钟频率	1000000~54000000
u16DelayCycle	SPI_SSCTL没有设置时，两次传送数据之间的延时	0x0000~0xFFFF，单位为时钟周期
u16WaitCycle	SPI_SSCTL有设置时，两次传送数据之间的延时	0x0000~0xFFFF，单位为时钟周期
u16PspiMode	PSPI模式配置	0：主机模式，MSB，上升沿接收，下降沿发送，片选信号低电平有效，两次数据传送期间片选信号有效。 SPI_CPHA：上升沿发送，下降沿接收 SPI_CPOL：上升沿发送，下降沿接收 SPI_CPHA\|SPI_CPOL：上升沿接收，下降沿发送。 SPI_SLAVE：PSPI作为从机 SPI_LSB：PSPI LSB先行 SPI_SSPOL：片选信号极性控制，设置则高电平有效。 SPI_SSCTL：控制PSPI传送两次数据之间片选信号是否继续保持有效。设置则两次数据传送期间片选信号无效。
u8DataLane	发送时的数据线条数	DATA_SINGLE：单线 DATA_DUAL ：双线 DATA_QUAD ：四线
u8BitsPerWord	每次发送的bit数	可以配置为3~32
u8RgbSwap	给panel发送数据时的格式和数据线条数	需要同步配置data_lane
u8TeMode	是否使用TE模式	1：使用TE模式； 0：不使用TE模式
u8ChipSelect	PSPI片选信号	MI_PSPI_SELECT_0 MI_PSPI_SELECT_1

相关数据类型及接口

MI_S32 MI_PSPI_CreateDevice(MI_PSPI_DEV PspiDev, MI_PSPI_Param_t * pstPspiParam);

MI_S32 MI_PSPI_SetDevAttr(MI_PSPI_DEV PspiDev, MI_PSPI_Param_t * pstPspiParam);

3.5. MI_PSPI_DEV¶

说明

定义芯片内部的PSPI编号。
定义
```
typedef MI_S32 MI_PSPI_DEV;
```
注意事项

这个参数的值可设置为0或1，分别代表芯片内部的PSPI０和PSPI1。其中PSPI0用来代表接收(RX),PSPI1代表发送(RX)。
相关数据类型及接口

MI_S32 MI_PSPI_CreateDevice(MI_PSPI_DEV PspiDev, MI_PSPI_Param_t * pstPspiParam);

MI_S32 MI_PSPI_DestroyDevice(MI_PSPI_DEV PspiDev);

MI_S32 MI_PSPI_Transfer(MI_PSPI_DEV PspiDev, MI_PSPI_Msg_t * pstMsg );

MI_S32 MI_PSPI_SetDevAttr(MI_PSPI_DEV PspiDev, MI_PSPI_Param_t * pstPspiParam);

MI_S32 MI_PSPI_Disable(MI_PSPI_DEV PspiDev);

MI_S32 MI_PSPI_Enable(MI_PSPI_DEV PspiDev);

4. 程序例程¶

4.1. Sensor例程¶

int main(int argc, char *argv[])

{

    int fd = 0

    MI_PSPI_DEV   pspi_dev = 0;

    MI_PSPI_Param_t  pspi_para;

    MI_PSPI_OutputAttr_t stOutputAttr;

    MI_SYS_ChnPort_t stChnPort;

    MI_SYS_BufInfo_t stBufInfo;

    MI_SYS_BUF_HANDLE hSysBuf;

    memset(&stChnPort, 0x0, sizeof(MI_SYS_ChnPort_t));

    memset(&stBufInfo, 0x0, sizeof(MI_SYS_BufInfo_t));

    memset(&hSysBuf, 0x0, sizeof(MI_SYS_BUF_HANDLE));

    memset(&pspi_para, 0x0, sizeof(MI_PSPI_SpiParam_t));

    stChnPort.eModId    = E_MI_MODULE_ID_PSPI;

    stChnPort.u32DevId  = 0;

    stChnPort.u32ChnId  = 0;

    stChnPort.u32PortId = 0;

    stOutputAttr.u16Width   = 1920;

    stOutputAttr.u16Width   = 1080;

    stOutputAttr.ePixelFormat = E_MI_SYS_PIXEL_FRAME_YUV_SEMIPLANAR_420;

    pspi_para.u8BitsPerWord    = 8;

    pspi_para.u8DataLane        = DATA_DUAL;

    pspi_para.u16DelayCycle      = 0;

    pspi_para.u16WaitCycle       = 0;

    pspi_para.u8RgbSwap         = 0;

    pspi_para.u32MaxSpeedHz     = 1000000;

    pspi_para.u16PspiMode         = SPI_SLAVE;

    pspi_para.u8ChipSelect      = MI_PSPI_SELECT_0;

    /*** 通过I2C等手段向sensor发送命令 ***/


    MI_SYS_Init();

    MI_PSPI_CreateDevice(pspi_dev, &pspi_para);

    MI_PSPI_SetOutputAttr(&stOutputAttr);  //修改sensor输入图像的属性

    MI_PSPI_Enable(pspi_dev);//为了减小篇幅去掉了对函数调用的返回值进行判断

    MI_SYS_SetChnOutputPortDepth(&stChnPort,3,4);


    GET_OUT_BUF:

    if (MI_SUCCESS != MI_SYS_ChnOutputPortGetBuf(&stChnPort, &stBufInfo, &hSysBuf))

    {

        goto GET_OUT_BUF;

    }

    fd = open(“picture”, O_RDWR|O_CREAT|O_TRUNC, 0777);

    write(fd, tBufInfo.stFrameData.pVirAddr[0], stBufInfo.stFrameData.u32BufSize));

    sync();

    close(fd);

    PUT_OUT_BUF:

    if (MI_SUCCESS != MI_SYS_ChnOutputPortPutBuf(hSysBuf))

    {

        goto PUT_OUT_BUF;

    }

    MI_SYS_SetChnOutputPortDepth(&stChnPort,0,3);

    MI_PSPI_Disable(pspi_dev);

    MI_PSPI_DestroyDevice(pspi_dev);

    MI_SYS_Exit();

    Return 0;

}

4.2. Panel例程¶

int main（int argc, char *argv[]）

{

    MI_S32 s32Ret = 0;

    MI_U16 * buff = NULL;

    MI_U32 size = 0;

    MI_PSPI_Msg_t  pspi_msg;

    MI_PSPI_Param_t  pspi_para;

    MI_PSPI_DEV   pspi_dev = 1;

    MI_SYS_ChnPort_t  stChnPort;

    MI_SYS_BUF_HANDLE  stHandle;

    MI_SYS_BufInfo_t   stBufInfo;

    MI_SYS_BufConf_t  stBufConf;

    pspi_para.u8BitsPerWord    = 9;

    pspi_para.u8DataLane       = DATA_SINGLE;

    pspi_para.u16DelayCycle    = 2;

    pspi_para.u16WaitCycle     = 2;

    pspi_para.u8RgbSwap        = 0;

    pspi_para.u32MaxSpeedHz    = 1000000;

    pspi_para.u16PspiMode      = 0;

    pspi_para.u8ChipSelect     = MI_PSPI_SELECT_0;

    pspi_para.u8TeMode         = 0;

    MI_PSPI_CreateDevice(pspi_dev, &pspi_para);//为了减小篇幅去掉了对函数调用的返回值进行判断

    memset(&pspi_msg, 0 ,sizeof(MI_PSPI_Msg_t));

    pspi_msg.u8TxBitCount = 9;//可根据panel的不同选择不同的数值

    pspi_msg.u8RxBitCount = 8;

    pspi_msg.u8TxSize = 1;

    //0xDA   //根据panel的型号发送对应的控制命令，视panel型号而定

    pspi_msg.au16TxBuf[0] = 0xDA;

    MI_PSPI_Transfer(pspi_dev,  & pspi_msg);

    /****    向panel发送命令   *****/

    memset(&stChnPort, 0, sizeof(MI_SYS_ChnPort_t));

    memset(&stBufConf, 0, sizeof(MI_SYS_BufConf_t));

    memset(&stBufInfo, 0, sizeof(MI_SYS_BufInfo_t));

    memset(&stHandle, 0, sizeof(MI_SYS_BUF_HANDLE));

    stChnPort.eModId = E_MI_MODULE_ID_PSPI;

    stChnPort.u32DevId = 1;

    stChnPort.u32ChnId = 0;

    stChnPort.u32PortId = 0;

    stBufConf.eBufType = E_MI_SYS_BUFDATA_FRAME;

    stBufConf.stFrameCfg.u16Height = 240;

    stBufConf.stFrameCfg.u16Width  = 320;//这些参数视情况而定

    stBufConf.stFrameCfg.eFrameScanMode = E_MI_SYS_FRAME_SCAN_MODE_PROGRESSIVE;

    stBufConf.stFrameCfg.eFormat    = E_MI_SYS_PIXEL_FRAME_RGB565;

    MI_PSPI_Enable(pspi_dev);

    while(1)

    {

    getBuff1:

    if(MI_SYS_ChnInputPortGetBuf(&stChnPort,&stBufConf,&stBufInfo,&stHandle,4000)!= MI_SUCCESS)
        {
            printf("get input port buf red failed\n");

                    goto getBuff1;
        }

        else
            {
                printf("MI_SYS_ChnInputPortGetBuf success 1\n");

                buff =  (MI_U16 *)stBufInfo.stFrameData.pVirAddr[0];

                size = stBufInfo.stFrameData.u32BufSize/2;

                for(i = 0; i < size ; i++)

                    {

                        buff[i] = 0xf800;

                    }

                putbuff1:

                    if(MI_SYS_ChnInputPortPutBuf(stHandle, &stBufInfo, FALSE) != MI_SUCCESS)

                    {
    printf("writter frame err 1\n");

                        goto putbuff1;

                    }

                    else

                        printf("written a frame red to screen success\n");
        }

    }

4.3. Sensor图像由Panel显示例程¶

(由于当前使用的sensor图像的像素和格式与panel不同，所以要在两者中间串接一个divp模块，divp模块相关配置请参考divp模块文档。)

#define           FRAME_RATE                 30

int main(int argc, char *argv[])

{

    MI_S32 s32Ret = 0;

    MI_SYS_ChnPort_t stSensorChnPort;

    MI_SYS_ChnPort_t stPanelChnPort;

    MI_SYS_ChnPort_t stDivpChnPort;

    MI_SYS_BindType_e eBindType;

    MI_U32 u32BindParam;

    MI_SYS_Init();

    /*sensor 初始化并使能，参考4.1例程*/

    /*panel 初始化并使能，参考4.2例程*/

    //vpe初始化

    MI_DIVP_ChnAttr_t stAttr;

    MI_DIVP_OutputPortAttr_t stOutputPortAttr;

    memset(&stAttr, 0, sizeof(stAttr));

    stAttr.bHorMirror = false;

    stAttr.bVerMirror = false;

    stAttr.eDiType = E_MI_DIVP_DI_TYPE_OFF;

    stAttr.eRotateType = E_MI_SYS_ROTATE_NONE;

    stAttr.eTnrLevel = E_MI_DIVP_TNR_LEVEL_OFF;

    stAttr.stCropRect.u16X = 0;

    stAttr.stCropRect.u16Y = 0;

    stAttr.stCropRect.u16Width = 640;

    stAttr.stCropRect.u16Height = 480;

    stAttr.u32MaxWidth = 640;

    stAttr.u32MaxHeight = 480;

    s32Ret = MI_DIVP_CreateChn(0, &stAttr);

    stOutputPortAttr.eCompMode = E_MI_SYS_COMPRESS_MODE_NONE;

    stOutputPortAttr.ePixelFormat = E_MI_SYS_PIXEL_FRAME_RGB565;

    stOutputPortAttr.u32Width = 240;

    stOutputPortAttr.u32Height = 320;

    s32Ret = MI_DIVP_SetOutputPortAttr(0, &stOutputPortAttr);

    s32Ret = MI_DIVP_StartChn(0);

    stSensorChnPort.eModId = E_MI_MODULE_ID_PSPI;

    stSensorChnPort.u32DevId = 0;

    stSensorChnPort.u32ChnId = 0;

    stSensorChnPort.u32PortId = 0;

    stDivpInputChnPort.eModId = E_MI_MODULE_ID_DIVP;

    stDivpInputChnPort.u32DevId = 0;

    stDivpInputChnPort.u32ChnId = 0;

    stDivpInputChnPort.u32PortId = 0;

    stPanelChnPort.eModId = E_MI_MODULE_ID_PSPI;

    stPanelChnPort.u32DevId = 1;

    stPanelChnPort.u32ChnId = 0;

    stPanelChnPort.u32PortId = 0;

    eBindType = E_MI_SYS_BIND_TYPE_FRAME_BASE;

    u32BindParam = 0;

    MI_SYS_SetChnOutputPortDepth(&stSensorChnPort,3,6);

    MI_SYS_BindChnPort2(&stSensorChnPort, &stDivpChnPort, FRAME_RATE, FRAME_RATE, eBindType, u32BindParam);

    MI_SYS_BindChnPort2(&stDivpChnPort, &stPanelChnPort, FRAME_RATE, FRAME_RATE, eBindType, u32BindParam);

    While(1)

    {

        sleep(10);

    }

    MI_PSPI_Disable(0);

    MI_PSPI_Disable(1);

    MI_PSPI_DestroyDevice(0);

    MI_PSPI_DestroyDevice(1);

    return 0;
}

5. 错误码¶

PSPI API 错误码如下表所示：

错误代码	宏定义	描述
0	MI_PSPI_SUCCESS	函数运行成功
-1	MI_PSPI_FAIL	函数运行失败
-2	MI_ERR_PSPI_NULL_PTR	传入空指针
-3	MI_ERR_PSPI_NO_MEM	没有内存
-4	MI_ERR_PSPI_ILLEGAL_PARAM	传入非法的、不恰当的参数
-5	MI_ERR_PSPI_DEV_NOT_INIT	PSPI设备没有初始化
-6	MI_ERR_PSPI_ENABLE_CHN_FAILED	使能通道失败
-7	MI_ERR_PSPI_ENABLE_PORT_FAILED	使能端口失败
-8	MI_ERR_PSPI_DISABLE_CHN_FAILED	禁用通道失败
-9	MI_ERR_PSPI_DISABLE_PORT_FAILED	禁用端口失败
-10	MI_ERR_PSPI_DEV_HAVE_INITED	PSPI设备已经初始化
-11	MI_ERR_PSPI_FAILED_IN_MHAL	在MHAL中运行出错

参数名称	描述	输入/输出
MI_PSPI_DEV	PSPI具体设备	输入
MI_PSPI_Param_t	PSPI设备的具体属性	输入

成员名称	描述
ePixelFormat	定义sensor输入数据的格式
u16Width	定义sensor输入图像数据的宽
u16Height	定义sensor输入图像数据的高
